接地规范

设备接地规范设备接地规范是为了确保设备的正常运行和人身安全而制定的一系列规范和要求。

接地是指将设备或系统的一部分与大地连接起来，以便在故障发生时将故障电流导入地面，达到保护人身安全和设备正常运行的目的。

设备接地规范主要包括以下方面的要求：1.接地系统布置：设备接地系统应布置在电气设备的旁边或附近，以便于对接地系统进行定期检查和维护。

接地系统应尽量避免与其他金属结构物交叉、平行或重叠布置，以减小接地电阻。

2.接地电阻要求：接地电阻是指接地系统与地面之间的电阻，通常用来评估接地系统的性能。

在一般的工业设置中，接地电阻的要求通常小于10欧姆。

在某些特殊场所，如溶剂库、防静电房间等，要求的接地电阻可能更低。

3.接地线材：接地线材应符合国家标准的要求，通常使用铜线或铝线作为接地线材。

接地线要固定在设备上，并保持良好的接触。

接地线应具有足够的导电性能，以保证故障电流能够及时地经过地线导入地面。

4.接地桩：接地桩是设备接地系统的重要组成部分，它能够将电流导入地面。

接地桩应选择导电性能好、耐腐蚀、耐久性强的材料制成，如铜接地桩、镀锌铁接地桩等。

接地桩的数量和深度应根据具体情况进行设计，以保证接地系统的正常运行。

5.接地装置：接地装置是用来保护设备和人员免受电气故障带来的伤害的装置。

接地装置通常包括接地开关、接地故障保护器等。

接地开关用于隔离和连接接地系统和设备电源，以保证设备的安全运行。

接地故障保护器用于检测接地系统是否存在故障，并在发生故障时切断电源，保护设备和人员的安全。

6.定期检查和测试：设备接地系统应定期进行检查和测试，以确保其性能符合要求。

检查内容主要包括接地线材的连接是否牢固、接地桩是否损坏、接地电阻是否正常等。

测试项目主要包括接地电阻测试、绝缘电阻测试等。

总之，设备接地规范是为了保护人身安全和设备正常运行而制定的一系列规范和要求。

遵守设备接地规范可以有效地防止电气故障对人员和设备造成的损害，提高设备的可靠性和使用寿命。

接地设计规范接地设计规范是指在建筑物、设备设施以及相关工程中，对接地系统设计、布线、材料和工艺等方面的一系列规范和要求。

接地是指将电气设备的金属部分或设备外壳与大地连接，以便将电荷排除或减少对人体或设备的危害。

以下是关于接地设计规范的一些内容：一、接地设计原则：1. 安全性原则：接地系统应能保证人身安全，防止触电事故的发生。

2. 连续性原则：接地系统的导体应具有良好的导电性能，确保导电路径的连续性。

3. 可靠性原则：接地系统应具有足够的可靠性，确保在任何情况下都能起到良好的接地效果。

4. 经济性原则：接地系统的设计、施工和维护应尽量满足经济合理性的要求。

二、接地设备的选择：1. 接地电极材料的选择：常用的接地电极材料有铜杆、镀锌钢杆等，应根据土壤电阻率、环境腐蚀程度等因素选择合适的材料。

2. 接地导线材料的选择：常用的接地导线材料有铜导线、镀锌钢线等，应根据电流大小、长度等因素选择合适的材料。

3. 接地装置的选择：应选择符合国家标准并具有良好性能的接地装置，如接地网、接地圈等。

三、接地系统的设计：1. 保护接地系统的设计：保护接地系统是为了保护设备和人身安全而设置的，应考虑设备的特殊要求，如电雷击等。

2. 信号接地系统的设计：信号接地系统用于保证设备间的信号传输和保护系统的防雷性能。

信号接地系统应独立于保护接地系统，并采用单独的导线进行接地。

3. 过流接地系统的设计：过流接地系统用于接地电流的排除，应根据接地电流大小和频率确定导线尺寸和电极材料。

四、接地系统的布线：1. 接地电极的布置：接地电极应远离电源线、通信线和其他导线，且不得经过易燃、易爆区域。

2. 接地导线的布线：接地导线应采用直线布线，尽量减少其他电气设备和金属结构与其交叉，避免出现大环流。

五、接地系统的施工和维护：1. 接地电极的埋设：接地电极应埋设在湿润的土壤中，埋深应符合国家标准要求。

2. 接地导线的施工：接地导线的连接应牢固可靠，接头处应接触良好，无锈蚀、氧化等现象。

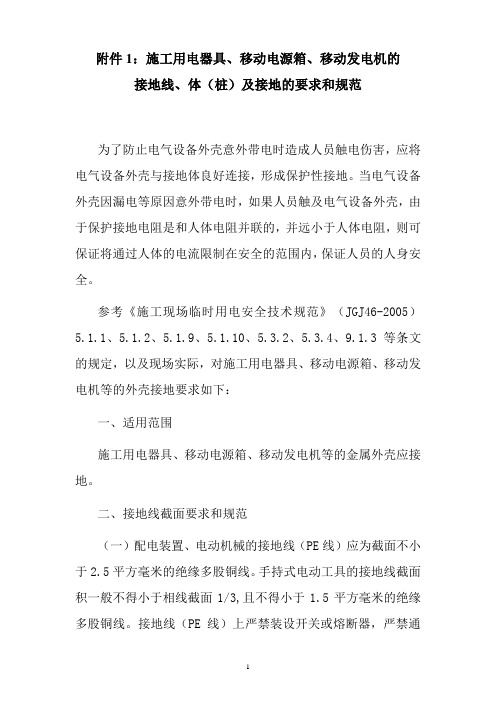

附件1：施工用电器具、移动电源箱、移动发电机的接地线、体（桩）及接地的要求和规范为了防止电气设备外壳意外带电时造成人员触电伤害，应将电气设备外壳与接地体良好连接，形成保护性接地。

当电气设备外壳因漏电等原因意外带电时，如果人员触及电气设备外壳，由于保护接地电阻是和人体电阻并联的，并远小于人体电阻，则可保证将通过人体的电流限制在安全的范围内，保证人员的人身安全。

参考《施工现场临时用电安全技术规范》（JGJ46-2005）5.1.1、5.1.2、5.1.9、5.1.10、5.3.2、5.3.4、9.1.3等条文的规定，以及现场实际，对施工用电器具、移动电源箱、移动发电机等的外壳接地要求如下：一、适用范围施工用电器具、移动电源箱、移动发电机等的金属外壳应接地。

二、接地线截面要求和规范（一）配电装置、电动机械的接地线（PE线）应为截面不小于2.5平方毫米的绝缘多股铜线。

手持式电动工具的接地线截面积一般不得小于相线截面1/3,且不得小于1.5平方毫米的绝缘多股铜线。

接地线（PE线）上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

（二）相线、N线、PE线的颜色标记必须符合以下规定： A、B、C相线的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿／黄双色。

颜色标记严禁混用和互相代用。

三、接地体（桩）要求和规范(一)自然接地体（接地桩）：施工前已埋入地中，可兼作接地体用的各种构件，如：已投运的钢筋混凝土基础的钢筋结构、金属井管、金属管道(非燃气)等。

根据现场作业环境合理选择，尽量选截面大、埋深深、方便操作的接地体。

（二）人工接地体（接地桩）1、可采用角钢、钢管或光面圆钢作为接地桩。

采用圆钢时，其直径不得小于16毫米；采用扁钢时，其厚度不得小于4毫米、截面积不得小于160平方毫米；采用钢管时，壁厚不小于3.5毫米。

不得采用螺纹钢作为接地桩；不得采用铝导体做接地体或地下接地线。

2、在接地桩的埋深要求处应有明显标示（红油漆划线、用电焊做记号等），便于判断埋深是否达到规范要求。

接地规范最新标准图集一、接地的基本概念接地是指将电气设备的非带电金属部分与大地连接，以保证设备和人身安全的一种措施。

接地可分为工作接地、保护接地、防雷接地和信号接地等。

二、接地系统的设计1. 接地系统应根据设备的工作电压、容量和使用环境进行设计。

2. 接地电阻应符合相关电气安全标准，通常不大于4欧姆。

3. 接地线应使用适当规格的导线或电缆，并确保连接牢固。

三、接地材料的选择1. 接地材料应具有良好的导电性和耐腐蚀性。

2. 常用的接地材料包括铜、钢、铝等金属材料，以及碳素材料等。

四、接地施工要点1. 接地施工应严格按照设计图纸和规范进行。

2. 接地体应深埋地下，避免受到机械损伤和腐蚀。

3. 接地线应避免与管道、电缆等其他设施交叉。

五、接地测试与维护1. 接地系统施工完成后，应进行接地电阻测试，确保符合标准。

2. 定期对接地系统进行检查和维护，确保接地系统的有效性。

六、特殊环境下的接地要求1. 在高土壤电阻率地区，应采取降阻措施，如使用降阻剂或增加接地体数量。

2. 在易燃易爆环境中，接地系统应采取特殊措施，如使用防爆型接地材料。

七、接地规范的最新发展1. 随着智能电网和新能源技术的发展，接地规范也在不断更新，以适应新的技术要求。

2. 例如，在智能电网中，接地系统的设计需要考虑数据通信和信号完整性的要求。

八、结语接地规范的最新标准图集为电气工程提供了全面的指导，确保了接地系统的安全性和可靠性。

随着技术的不断进步，接地规范也将不断完善和发展，以满足更高的安全和性能要求。

请注意，以上内容仅为示例，具体的接地规范和标准应参照国家或国际相关电气安全标准和规范进行设计和施工。

保护接地标准细则一、保护接地概念：电气设备的金属外壳在绝缘损坏时有可能带电.漏电危及人身安全,将电气设备的金属外壳通过接地装置与大地连接称为保护接地.二、保护接地要求：电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带钢丝、铅皮或屏蔽护套等必须有保护接地.接地网上任一保护接地点的接地电阻不得超过2Ω.三、保护接地标准：1、主接地：1、所有电气设备的保护接地装置包括电缆的铠装、铅皮、接地芯线和局部接地装置,应与主接地极连成1个接地网.主接地极应在主、副水仓中各埋设1块.主接地极应用耐腐蚀的钢板制成,其面积不得小于㎡、厚度不小于5mm.在钻孔中敷设的电缆不能与主接地极连接时,应单独形成以分区接地网,其接地电阻值不得超过2Ω.2、连接主接地极的接地母线及变电所的辅助接地母线,应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢.2、局部接地：在下列地点应装设局部接地极：1、每个采区变电所包括移动变电站和移动变压器.2、每个装有电气设备的硐室和单独装设的高压电气设备.3、每个低压配电点或装有3台以上电气设备的地点.4、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷胶带运输巷以及由变电所单独供电的掘进工作面,至少要分别装设一个局部接地极.5、连接动力铠装电缆的每个接线盒以及高压电缆连接装置.要求:埋设在巷道水沟或潮湿地方的局部接地极,可采用面积不小于0.6m2、厚度不小于 3mm的钢板.埋设在其它地点的局部接地极,可采用镀锌铁管.铁管直径不得小于35mm,长度不得小于1.5m.管子上至少要钻20个直径不小于5mm的透眼,铁管垂直于地面偏差不大于15o,并必须埋设于潮湿的地方.如果埋设有困难时,可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管.每根管子上至少要钻10个直径不小于5mn的透眼,两根铁管均垂直于地面偏差不大15o,并必须理设于潮湿的地方,两管之间相距5m 以上.如系干燥的接地坑,铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例,按体积比约6 : l.采区配电点及其它机电硐室的辅助接地母线,应采取断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4 mm、断面不小于50mm2的镀锌扁钢.四、固定电气设备的接地方法：1、变压器的接地,应将高、低压侧的铠装电缆的钢带、铅皮用连接导线分别接到变压器外壳上的专供接地的螺钉上；如用橡套电缆时,将电缆的接地芯线接到进出线装置的内接地端子上,然后将变压器外壳的接地螺钉用连接导线接到接地母线或辅助接地母线上,如图 5 所示.2、条电动机的接地,可直接将其外壳的接地螺钉接到接地母线或辅助接地母线上.橡套电缆应将专用接地芯线与接线箱盒内接地螺钉连接.如用铠装电缆时,应将端头的铠装钢带钢丝、铅皮同外壳的接地螺钉连接.其装设方法可参照图6所示进行.禁止把电动机的底脚螺栓当作外壳的接地螺钉使用.图 5 变压器的接地示意图图6 电动机接地： a带橡套电缆的接地 b带铠装电缆的接地3、高压配电装置的接地,应将各进、出口的电缆头接地部分铠装层、铅皮层或接地芯线头分别用独立的连接导线连接到配电装置的接地螺钉上,然后用连接导线将进口电缆头接地螺钉与底架接地螺钉相连接,最后连接到接地母线或辅助接地母线上,如图7所示.如都集中到接地螺钉一处连接不牢固或不方便时,也可将电缆头的接地部分直接与接地母线或辅助接地母线相连.4、井下各机电硐室、各采区变电所包括移动变电站和移动变压器及各配电点的电气设备的接地,除通过电缆的铠装层、屏蔽套或接地芯线与总接地网相连外,还必须设置辅助接地母线.其所有设备的外壳都要用独立的连接导线接到辅助接地母线上.辅助接地母线还必须用接地导线与局部接地极连接,如图1所示5、井下中央变电所或中央配电站所有设备的接地,除与电缆的接地部分连接外,其外壳均分别用独立的连接导线直接与连接主、副水仓中主接地极的接地母线相连接,如图1所示.图7 高压配电装置的接地示意图6、电缆接线盒的接地,应将接线盒上的接地螺钉直接用接地导线与局部接地极相连接.接线盒两端的铠装电缆的接地,要用绑扎方法或用特备的镀锌卡环通过与接地导线相连接的连接导线把两端电缆的铅皮层和钢带钢丝层连接起来.在接线盒处能采用铅封的尽量铅封；其接线盒仍照上述方法接地.接线盒两端电缆头的钢带层和铅皮层用连接导线绑扎或用铁卡环卡紧时,应沿电缆轴向把铅皮二等或三等分割开并倒翻 180o,把铅皮紧贴在钢带上,铅皮与钢带接触处应打磨光洁,如图 8所示.图8：电缆准备接地示意图铁卡环的宽度不得小于30mm.如用裸铜线绑扎时,沿电缆轴向绑扎长度不得小于50mm .连接方法如图9所示.a用镀锌扁铁的连接b用裸铜线的连接 c铠装电缆接地用的铁卡环1－连接导线 2－镀锌铁卡环图 9 接线盒的接地示意图五、移动电气设备的接地方法：1、移动电气设备的接地,是利用橡套电缆的接地芯线实现的.接地芯线的一端和移动电气设备进线装置内的接地端子相连,另一端和起动器出线装置中的接地端子相连.接地芯线和接地端子相连时,务使接地芯线比主芯线长一些,以免使接地芯线承受机械拉力.起动器外壳应与总接地网或局部接地极相连.2、移动变电站的接地,应先将高、低压侧橡套电缆的接地芯线分别接到进线装置的内接地端子上,用连接导线将高压侧电缆引入装置上的外接地端子与高压开关箱的外接地端子连接牢固；再将高、低压侧开关箱和干式变压器上的外接地螺钉分别用独立的连接导线接到接地母线或辅助接地母线上,如图 10 所示.图 10 移动变电站的按地示意图六、接地线的连接和加固：1、接地母线与主接地极的连接要用焊接.接地导线和接地母线或辅助接地母线的连接最好也用焊接,无条件时,可用直径不小于10mm 的镀锌螺栓加防松装置弹簧垫、螺帽拧紧连接.连接处应镀锡或镀锌.其连接和加固的方法可参照图11～图13.用裸铜线绑扎时,沿接地母线轴向绑扎的长度不得小于100mm ,如图 14 所示.图 11 螺栓连接方式 1－螺栓；2－连接导线；图 12 钢绞线和扁钢的连接1－螺栓；3－接地母线；4－螺帽；5－弹簧垫 2一钢丝导线； 3一接地母线；4一螺帽； 5一弹簧垫； 6一钢绞线接头图 13 两股钢绞线的连接图 14 两条裸铜线绑扎1一连接导线；2－接地母线．3一裸铜绑线2、在混凝土及料石砌暄的机电铜室里,接地母线或辅助接地母线应用铁钩或卡子固定在接近地面的暄墙上.铁钩与卡子的构造及连接方法如图 15 所示.图 15 混凝土或砌暄峒室内接地母线或辅助接地母线的固定方式1－支持扁钢母线的铁钩．2一支持圆铁母线的铁钩；3一圆形的接地母线或辅助接地母线在木架的巷道中,可用 U 形铁钉固定接地母或辅助接地母线.其固定方法如图16所示.图16 木支架上接地线的定1一U形铁钉；2 一辅助接地线七、接地装置的检查和测定：1、有值班人员的机电硐室和有专职司机的电气设备的保护接地,每班必须进行一次表面检查交接班时.其它电气设备的保护接地,由维修人员进行每周不少于一次的表面检查.发现问题,应及时记入记录表见下表内,并向有关领导汇报.接地检查记录编号检查日期检查地点检查情况检查人整改情况整改人时间情况1 2 3 42、电气设备在每次安装或移动后,应详细检查电气设备接地装置的完善情况.对那些震动性较大及经常移动的电气设备,应特别注意,随时加强检查.3、检查发现接地装置有损坏时,应立即修复.电气设备的保护接地装置未修复前禁止受电.4、每年至少要对主接地极和局部接地极详细检查一次.其中主接地极和浸在水沟中的局部接地极应提出水面检查,如发现接触不良或严重锈蚀等缺陷,应立即处理或更换,并应测其接地电阻值.主、副水仓中的主接地极不得同时提出检查,,必须保证一个工作.矿井水含酸性较大时,应适当增加检查的次数.八、接地电阻的测定：井下总接地网的接地电阻的测定,要有专人负责,每季至少一次；新安装的接地装置,在投入运前应测其接地电阻值,并必须将测定数据记入记录表内附录一本细则主要名词解释主接地极：设置在井底主、副水仓或集水井内的接地极.局部接地极：为加强接地系统的可靠性,保证总地网接地电阻不超过2Ω,在装有电气设备的地点如各机电硐室、变电所、配电点、电缆接线盒等地点独立埋设的接地极.接地母线：连接井底主、副水仓内主接地极的母线扁钢.辅助接地母线：为加强总接地网的可靠性,在井下各机电硐室、配电点、采区变电所内与局部接地极、电气设备外壳、电缆的接地部分连接的母线扁钢.连接导线：也叫接地引线,是从总接地网或辅助接地母线引向电气设备包括电缆的接地部分的导线.接地导线：从局部接地极引出的导线扁钢.接地装置：接地极以及与它相连接的接地线.总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备包括电缆的接地部分和各主接地极、局部接地极均相连接而形成的接地网络.总接地网的接地电阻：所有主接地极、局部接地极的对地电阻及总接地网接地线电阻的总和.。

电力接地通用规范征求意见稿目次1 总则 (1)2 基本规定 (2)3 土壤数据 (3)4 接地阻抗和转移电位 (4)5 接触电位差和跨步电位差 (6)6 接地装置的热稳定性 (8)7 设备设施的接地 (9)8 等电位接地网 (12)9 直流接地极 (13)1 总则1.0.1为规范电力工程接地建设，保障人民生命财产安全、电力系统安全、生态环境安全，满足经济社会管理基本需要，依据有关法律、法规，制定本规范。

1.0.2新建、扩建、改建电力工程的接地设计、施工、验收应遵守本规范。

1.0.3当电力工程接地采用的技术措施与本规范的规定不一致或本规范无相关要求时，必须采取合规性判定。

2 基本规定2.0.1电力工程接地的设计、施工、验收，应保证人身、设备安全及电力系统可靠运行。

2.0.2电力工程接地应满足工作接地、保护接地、防雷接地和防静电接地要求，并应通过接地装置实现。

2.0.3电力工程接地应满足地电位升、转移电位、跨步电位差和接触电位差等限值要求。

2.0.4电力工程接地在全生命周期内应保持接地网的电气完整性以及热稳定性要求。

2.0.5接地装置的验收测试不应在雷、雨、雪天气下进行。

3 土壤数据3.0.1电力工程接地设计应计及工程地点的土壤电阻率、冻土深度以及埋设接地装置处土壤腐蚀性能。

3.0.2 土壤电阻率测量结果应能反映与接地装置尺寸相当深度范围内的土壤分层状况。

4 接地阻抗和转移电位4.0.1发电厂、变电站和换流站中不同用途和不同额定电压的电气装置或设备，除另有规定外应使用一个总的接地网，接地网的接地阻抗应符合其中最小值要求。

4.0.2对于可能将接地网的高电位引向厂、站外或将外部低电位引向厂、站内的设备，应采取防止转移电位差对人身和设备危害的隔离措施。

4.0.3 有效接地系统和低电阻接地系统（含消弧线圈并联低电阻）接地网的接地阻抗应满足工频地电位升限值的要求，按下式计算：R≤U G/I G式中：R ——考虑季节变化的最大接地阻抗（Ω）；I G——考虑设计水平年最大运行方式下，经接地网入地的最大接地故障不对称电流（A）；U G——工频地电位升限值（V）。

接地线标准：
1、如果电压在36V以上或者是绝缘保护层有所损坏的电气设备，其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线；
2、主要的接地线应在由耐腐蚀性能高的钢板制作而成的，并且它的面积不能小于0。

75平方米，厚度也不能小于5毫米；
3、接地线的电阻值不能大于2Ω；
4、用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成，或者也可以用横截面不小于100平方毫米的镀锌铁线制成，也可以用厚度不小于4毫米以及横截面不小于100平方毫米的扁钢制成；
接地方式的分类：
我国配电系统的接地方式已使用IEC规定，其分类仍然是以配电系统和电气设备的接地组合来分，一般分为TN、TT、IT系统等。

上述字母表示的含义：第一个字母表示电源接地点对地的关系。

其中T 表示直接接地；I表示不接地或通过阻抗接地。

第二个字母表示电气设备的外露可导电部分与地关系。

其中T表示与电源接地点无连接的单独直接接地；N表示直接与电源系统接地点或与该点引出的导体连接。

接地标准国家规范作为电气工程中的重要安全措施，接地是一个必不可少的环节。

在国内，接地的标准和规范由国家质量监督检验检疫总局、国家标准化管理委员会以及其他相关部门共同制定。

以下是我对接地标准国家规范的基本介绍。

一、接地的分类1. 保护接地：主要用于保护人身安全以及电气设备的安全使用。

如带电设备的防雪、降雷、接地等等。

2. 功能接地：主要用于保证电气设备的正常运行，如电源接地、信号接地等等。

二、接地的方法1. 直接接地：将设备或设施接地导线直接埋入土壤内，使其能够将电荷直接流到地面中去。

2. 间接接地：在电气设备周围放置金属网格、金属板等共用接地体，既可耗散电荷，也能更好地防止雷击。

三、接地电阻接地电阻是衡量接地效果的一个重要指标，其大小应符合国家规范要求。

具体来说，保护接地电阻应该小于4Ω；而功能接地电阻可以稍大，一般不超过10Ω。

四、接地系统设计1. 接地系统的设计应该根据具体工程的特点来合理配置，充分考虑其土地类型、地下水位、通风条件以及地形等因素。

2. 接地体的数量、布局和配置应该符合国家和行业的相关规范，以保证其稳定性和可靠性。

3. 接地体的选材应该符合国家标准，比如常用的铜、镀锌铁、铝合金等等。

五、接地系统维护接地系统的维护对于保证其长期稳定运行至关重要，包括：1. 定期检查接地系统，并对存在问题进行修复。

2. 清理接地体周围的杂草、垃圾等，以保证其通风良好。

3. 接地体铜排、接线等的牢固性，应经常检查，必要时及时更换。

总之，接地在电气工程中扮演着重要的角色，其标准和规范也是工程安全和电气设备正常运行的基石。

在实际工作中，我们应该遵守相关规定，合理设计和维护接地系统，以确保其有效性和稳定性。

防雷接地规范标准目录第一章总则第1.0.1条为使建筑物含构筑物,下同防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范.第1.0.2 条本规范适用于新建建筑物的防雷设计.本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计.第1.0.3 条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置.第1.0.4 条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定.第二章防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类.第2.0.2条遇下列情况之一时,应划为：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者.二、具有0区或10区爆炸危险环境的建筑物.三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者.第2.0.3条遇下列情况之一时,应划为：一、国家级重点文物保护的建筑物.二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物.三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物.四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者.五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者.六、具有2区或11区爆炸危险环境的建筑物.七、工业企业内有爆炸危险的露天钢质封闭气罐.八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物.九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物.注:预计雷击次数应按本规范附录一计算.第2.0.4条遇下列情况之一时,应划为：一、省级重点文物保护的建筑物及省级档案馆.二、预计雷击次数大于或等于0.012次/a,且小于或等于0.3.三、预计雷击次数大于或等于0.06次/a,且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物.四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物.五、根据雷击后对工业生产的影响及产生的后果,并结合当地气象、地形、地质及周围环境等因素,确定需要防雷的21区、22区、23区火灾危险环境.六、在平均雷暴日大于15d/a的地区,高度在15m及以上的烟囱、水塔等孤立的高耸建筑物;在平均雷暴日小于或等于15d/a的地区,高度在20m 及以上的烟囱、水塔等孤立的高耸建筑物.第三章措施第一节一般规定第3.1.1条各类防雷建筑物应采取防直击雷和防雷电波侵入的措施.第一类防雷建筑物和本规范第2.0.3条四、五、六款所规定的第二类防雷建筑物尚应采取防雷电感应的措施.第3.1.2条装有防雷装置的建筑物,在防雷装置与其它设施和建筑物内人员无法隔离的情况下,应采取等电位连接.第二节第一类防雷建筑物的防雷措施第3.2.1条第一类防雷建筑物防直击雷的措施,应符合下列要求一、应装设独立避雷针或架空避雷线网,使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内.架空避雷网的网格尺寸不应大于5m×5m或6m×4m.二、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于接闪器的保护范围内,当有管帽时应按表3.2.1确定;当无管帽时,应为管口上方半径5m的半球体.接闪器与雷闪的接触点应设在上述空间之外.有管帽的管口外处于接闪器保护范围内的空间隔表3.2.1三、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等,当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧时,及发生事故时排放物才达到爆炸浓度的通风管、安全阀,接闪器的保护范围可仅保护到管帽,无管帽时可仅保护到管口.四、独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设一根引下线.对用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱,宜利用其作为引下线.五、独立避雷针和架空避雷线网的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离图3.2.1,应符合下列表达式的要求,但不得小于3m：1、地上部分：当hx<5Ri时,hx被保护物的高度MRi：冲击接地电阻Sa1≥0.4Ri+0.1hx 3.2.1-1当hx≥5Ri时,Sa1≥0.1Ri+hx 3.2.1-22、地下部分：Se≥0.4Ri 3.2.1-3式中 Sa1—空气中距离m；Se1—地中距离m;Ri—独立避雷针或架空避雷线网支柱处接地装置的Ω；Hx—被保护物或计算点的高度m.六、架空避雷线至屋面和各种突出屋面的风帽、放散管等物体之间的距离图3.2.1,应符合下列表达式的要求,但不应小于3m：1.当h+l/2<5Ri时,Sa2≥0.2Ri+0.03h+l/2 3.2.1-42.当h+l/2≥5Ri时Sa2≥0.05Ri+0.06h+l/2 3.2.1-5式中 Sa2 —避雷线网至被保护物的空气中距离m;h —避雷线网的支柱高度m；l —避雷线的水平长度m.七、架空避雷网至屋面和各种突出屋面的风帽、放散管等物体之间的距离,应符合下列表达式的要求,但不应小于3m:当h+l1<5Ri时,Sa2≥1/n〔0.4Ri+0.06h+l1〕 3.2.1-6当h+l1≥5Ri时,Sa2≥1/n〔0.1Ri+0.12h+l1〕 3.2.1-7式中 l1—从避雷网中间最低点沿导体至支柱的距离m；n—从避雷网中间最低点沿导体至距离最短支柱并有同一距离l1的个数.八、独立避雷针、架空避雷线或架空避雷网应有独立的接地装置,每一引下线的冲击接地电阻不宜大于10Ω.在土壤电阻率高的地区,可适当增大冲击接地电阻.第3.2.2条第一类防雷建筑物防雷电感应的措施,应符合下列要求:一、建筑物内的设备、管道、构架、电缆金属外皮、钢屋架、钢窗等较大金属物和突出屋面的放散管、风管等金属物,均应接到防雷电感应的接地装置上.金属屋面周边每隔18～24m应采用引下线接地一次.现场浇制的或由预制构件组成的钢筋混凝土屋面,其钢筋宜绑扎或焊接成闭合回路,并应每隔18～24m采用引下线接地一次.二、平行敷设的管道、构架和电缆金属外皮等长金属物,其净距小于100mm时应采用金属线跨接,跨接点的间距不应大于30m；交叉净距小于100mm时,其交叉处亦应跨接.当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于0.03Ω时,连接处应用金属线跨接.对有不少于5根螺栓连接的法兰盘,在非腐蚀环境下,可不跨接.三、防雷电感应的接地装置应和电气设备接地装置共用,其不应大于10Ω.防雷电感应的接地装置与独立避雷针、架空避雷线或架空避雷网的接地装置之间的距离应符合本规范第3.2.1条五款的要求.屋内接地干线与防雷电感应接地装置的连接,不应少于两处.第3.2.3条第一类防雷建筑物防止雷电波侵入的措施,应符合下列要求:一、低压线路宜全线采用电缆直接埋地敷设,在入户端应将电缆的金属外皮、钢管接到防雷电感应的接地装置上.当全线采用电缆有困难时,可采用和铁横担的架空线,并应使用一段金属铠装电缆或护套电缆穿钢管直接埋地引入,其埋地长度应符合下列表达式的要求,但不应小于15m：在电缆与架空线连接处,尚应装设避雷器.避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω.二、架空金属管造,在进出建筑物处,应与防雷电感应的接地装置相连.距离建筑物100m内的管道,应每隔25m左右接地一次,其冲击接地不应大于20Ω,并宜利用金属支架或钢筋混凝土支架的焊接、绑扎钢筋网作为引下线,其钢筋混凝土基础宜作为接地装置.埋地或地沟内的金属管道,在进出建筑物处亦应与防雷电感应的接地装置相连.第3.2.4条当建筑物太高或其它原因难以装设独立避雷针、架空避雷线、避雷网时,可将避雷针或网格不大于5m×5m或6m×4m的避雷网或由其混合组成的接闪器直接装在建筑物上,避雷网应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设.并必须符合下列要求:一、所有避雷针应采用避雷带互相连接.二、引下线不应少于两根,并应沿建筑物四周均匀或对称布置,其间距不应大于12m.三、排放爆炸危险气体、蒸气或粉尘的管道应符合本规范第3.2.1条二、三款的要求.四、建筑物应装设均压环,环间垂直距离不应大于12m,所有引下线、建筑物的金属结构和金属设备均应连到环上.均压环可利用电气设备的接地干线环路.五、防直击雷的接地装置应围绕建筑物敷设成环形接地体,每根引下线的冲击接地电阻不应大于10Ω,并应和电气设备接地装置及所有进入建筑物的金属管道相连,此接地装置可兼作防雷电感应之用.六、防直击雷的环形接地体尚宜按以下方法敷设:七、当建筑物高于30m时,尚应采取以下防侧击的措施：1. 从30m起每隔不大于6m沿建筑物四周设水平避雷带并与引下线相连；2. 30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接.八、在电源引入的总配电箱处宜装设.第3.2.5条当树木高于建筑物且不在接闪器保护范围之内时,树木与建筑物之间的净距不应小于5m.第三节第二类防雷建筑物的防雷措施第3.3.1条第二类防雷建筑物防直击雷的措施,宜采用装设在建筑物上的避雷网带或避雷针或由其混合组成的接闪器.避雷网带应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设,并应在整个屋面组成不大于10m×10m或12m×8m的网格.所有避雷针应采用避雷带相互连接.第3.3.2条突出屋面的放散管、风管、烟囱等物体,应按下列方式保护：一、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等管道应符合本规范第3.2.1条二款的要求.二、排放无爆炸危险气体、蒸气或粉尘的放散管、烟囱,1区、11区和2区爆炸危险环境的自然通风管,装有阻火器的排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管,本规范第3.2.1条三款所规定的管、阀及煤气放散管等,其防雷保护应符合下列要求：1.金属物体可不装接闪器,但应和屋面防雷装置相连；2.在屋面接闪器保护范围之外的非金属物体应装接闪器,并和屋面防雷装置相连.第3.3.3条引下线不应少于两根,并应沿建筑物四周均匀或对称布置,其间距不应大于18m.当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时,可按跨度设引下线,但引下线的平均间距不应大于18m.第3.3.4条每根引下线的冲击接地电阻不应大于10Ω.防直击雷接地宜和防雷电感应、电气设备、信息系统等接地共用同一接地装置,并宜与埋地金属管道相连；当不共用、不相连时,两者间在地中的距离应符合下列表达式的要求,但不应小于2m：Se2≥0.3KcRi 3.3.4式中 Se2—地中距离rn;KC —分流系数,其值按附录五确定.在共用接地装置与埋地金属管道相连的情况下,接地装置宜围绕建筑物敷设成环形接地体.第3.3.5条利用建筑物的钢筋作为防雷装置时应符合下列规定：一、建筑物宜利用钢筋混凝土屋面、梁、柱、基础内的钢筋作为引下线.本规范第2.0.3条二、三、八、九款所规定的建筑物尚宜利用其作为接闪器.二、当基础采用硅酸盐水泥和周围土壤的含水量不低于4%及基础的外表面无防腐层或有沥青质的防腐层时,宜利用基础内的钢筋作为接地装置.三、敷设在混凝土中作为防雷装置的钢筋或圆钢,当仅一根时,其直径不应小于10mm.被利用作为防雷装置的混凝土构件内有箍筋连接的钢筋,其截面积总和不应小于一根直径为10mm钢筋的截面积.四、利用基础内钢筋网作为接地体时,在周围地面以下距地面不小于0.5m,每根引下线所连接的钢筋表面积总和应符合下列表达式的要求：S≥4.24kc 3.2.5式中 S —钢筋表面积总和m.五、当在建筑物周边的无钢筋的闭合条形混凝±基础内敷设人工基础接地体时,接地体的规格尺寸不应小于表3.3.5的规定.六、构件内有箍筋连接的钢筋或成网状的钢筋,其箍筋与钢筋的连接,钢筋与钢筋的连接应采用土建施工的绑扎法连接或悍接.单根钢筋或圆钢或外引预埋连接板、线与上述钢筋的连接应焊接或采用螺栓紧固的卡夹器连接.构件之间必须连接成电气通路.第3.3.6条当土壤电阻率ρ小于或等于3000Ω·m时,在防雷的接地装置同其它接地装置和进出建筑物的管道相连的情况下,防雷的接地装置可不计及接地电阻值,但其接地体应符合下列规定之一：一、防直击雷的环形接地体的敷设应符合本规范第3.2.4条六款1项的要求,但土壤电阻率ρ的适用范围应放大到小于或等于3000Ω·m.二、在符合本规范第3.3.5条规定的条件下利用槽形、板形或条形基础的钢筋作为接地体,当槽形、板形基础钢筋网在水平面的投影面积或成环的条形基础钢筋所包围的面积A大于或等于80m时,可不另加接地体.三、在符合本规范第3.3.5条规定的条件下,对6m柱距或大多数柱距为6m的单层工业建筑物,当利用柱子基础的钢筋作为防雷的接地体并同时符合下列条件时,可不另加接地体：1.利用全部或绝大多数柱子基础的钢筋作为接地体;2.柱子基础的钢筋网通过钢柱,钢屋架,钢筋混凝土柱子、屋架、屋面板、吊车梁等构件的钢筋或防雷装置互相连成整体；3.在周围地面以下距地面不小于0.5m,每一柱子基础内所连接的钢筋表面积总和大于或等于0.82m.第3.3.7条本规范第2.0.3条四、五、六款所规定的建筑物,其防雷电感应的措施应符合下列要求：一、建筑物内的设备、管道、构架等主要金属物,应就近接至防直击雷接地装置或电气设备的保护接地装置上,可不另设接地装置.二、平行敷设的管道、构架和电缆金属外皮等长金属物应符合本规范第3.2.2条二款的要求,但长金属物连接处可不跨接.三、建筑物内防雷电感应的接地干线与接地装置的连接不应少于两处.第3.3.8条防止流经引下线和接地装置时产生的高电位对附近金属物或电气线路的反击,应符合下列要求.：一、当金属物或电气线路与防雷的接地装置之间不相连时,其与引下线之间的距离应按下列表达式确定：当 lx<5Ri时,sa3≥0.3kcRi +0.1lx 3.3.8-1当lx≥5Ri 时,sa3≥0.075kcRi+lx 3.3.8-2式中 sa3一空气中距离m;Ri 一引下线的冲击接地电阻Ω;lx 一引下线计算点到地面的长度m.二、当金属物或电气线路与防雷的接地装置之间相连或通过过电压保护器相连时,其与引下线之间的距离应按下列表达式确定：sa4≥0.075kc lx 3.3.8-3式中 sa4一空气中距离mIlx 一引下线计算点到连接点的长度m.当利用建筑物的钢筋或钢结构作为引下线,同时建筑物的大部分钢筋、钢结构等金属物与被利用的部分连成整体时,金属物或线路与引下线之间的距离可不受限制.三、当金属物或线路与引下线之间有自然接地或人工接地的钢筋混凝土构件、金属板、金属网等静电屏蔽物隔开时,金属物或线路与引下线之间的距离可不受限制.四、当金属物或线路与引下线之间有混凝土墙、砖墙隔开时,混凝土墙的击穿强度应与空气击穿强度相同,砖墙的击穿强度应为空气击穿强度的1/2.当距离不能满足本条第一、二款的要求时,金属物或线路应与引下线直接相连或通过过电压保护器相连.五、在电气接地装置与防雷的接地装置共用或相连的情况下：当低压电源线路用全长电缆或架空线换电缆引入时,宜在电源线路引入的总配电箱处装设过电压保护器,当Y,yno型或D,yn11型接线的配电变压器设在本建筑物内或附设于外墙处时,在高压侧采用电缆进线的情况下,宜在变压器高、低压侧各相上装设避雷器,在高压侧采用架空进线的情况下,除按国家现行有关规范的规定在高压侧装设避雷器外,尚宜在低压侧各相上装设避雷器.第3.3.9条防雷电波侵入的措施,应符合下列要求：一、当低压线路全长采用埋地电缆或敷设在架空金属线槽内的电缆引入时,在入户端应将电缆金属外皮、金属线槽接地；对本规范第2.0.3条四、五、六款所规定的建筑物,上述金属物尚应与防雷的接地装置相连.二、本规范第2.0.3条四、五、六款所规定的建筑物,其低压电源线路应符合下列要求：1.低压架空线应改换一段埋地金属错装电缆或护套电缆穿钢管直接埋地引入,其埋地长度应符合本规范3.2.3表达式的要求,但电缆埋地长度不应小于15m.入户端电缆的金属外皮、钢管应与防雷的接地装置相连.在电缆与架空线连接处尚应装设避雷器.2.平均雷暴日小于30d/a 地区的建筑物,可采用低压架空线直接引入建筑物内,但应符合下列要求：⑴ 在入户处应装设避雷器或设2～3mm的空气间隙,并应与绝缘子铁脚、金具连在一起接到防雷的接地装置上,其冲击接地电阻不应大于5Ω.2入户处的三基电杆绝缘子铁脚、金具应接地,靠近建筑物的电杆,其冲击接地电阻不应大于10Ω,其余两基电杆不应大于20Ω.三、本规范第2.0.3条一、二、三、八、九款所规定的建筑物,其低压电源线路应符合下列要求：1.当低压架空线转换金属皑装电缆或护套电缆穿钢管直接埋地引入时,其埋地长度应大于或等于15m,尚应符合本条第二款1项的其它要求.2..当架空线直接引入时,在入户处应加装避雷器,并将其与绝缘子铁脚、金具连在一起接到电气设备的接地装置上.靠近建筑物的两基电杆上的绝缘子铁脚应接地,其冲击接地电阻不应大于30Ω.四、架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时,应接地,其冲击接地电阻不应大于10Ω.本规范第.2.0.3条四、五、六款所规定的建筑物,引入、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω.第3.3.10条高度趔过45m的、钢结构建筑物,尚应采取以下防侧击和等电位的保护措施：一、钢构架和混凝土的钢筋应互相连接.钢筋的连接应符合本规范第3.3.5条的要求；二、应利用钢柱或柱子钢筋作为防雷装置引下线,三、应将45m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接;四、竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接.第3.3.11条有爆炸危险的露天钢质封闭气罐,当其壁厚不小于4mm时,可不装设接闪器,但应接地,且接地点不应少于两处；两接地点间距离不宜大于30m,冲击接地电阻不应大于30Ω.当防雷的接地装置符合本规范第3.3.6条的规定时,可不计及其接地电阻值.放散管和呼吸阀的保护应符合本规范第3..3.2条的要求.第四节第三类防雷建筑物的防雷措施第3.4.1条第三类防雷建筑物防直击雷的措施,宜采用装设在建筑物上的避雷网带或避雷针或由这两种混合组成的接闪器.避雷网带应按本规范附录二的规定沿屋角、屋背、屋檐和檐角等易受雷击的部位敷设.并应在整个屋面组成不大于20m×20m或24m×l6m的网格.平屋面的建筑物,当其宽度不大于20m时,可仅沿网边敷设一圈避雷带.第3.4.2条每根引下线的冲击接地电阻不宜大于30Ω,但对本规范第2.0.4条二款所规定的建筑物则不宜大于10Ω.其接地装置宜与电气设备等接地装置共用.防雷的接地装置宜与埋地金属管道相连.当不共用、不相连时,两者间在地中的距离不应小于2m.第3.4.3条建筑物宜利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为接闪器、引下线和接地装置,并应符合本规范第3.3.5条二、三、六款和下列的规定：一、利用基础内钢筋网作为接地体时,S≥1.89kc 3.4.3式中 S —-钢筋表面积总和m.二、当在建筑物周边的无钢筋的闭合条形混凝土基础内敷设人工基础接地体时,接地体的规格尺寸不应小于表3.4.3的规定.第3.4.4条当土壤电阻率ρ小于或等于300Ω·rn时,其接地体应符合本规范第3.3.6条的规定,但其二、三款应改为在符合本规范第3.4.3条规定的条件下及其三款3项所规定的钢筋表面积总和改为大于或等于0.37m.第3.4.5条突出屋面的物体的保护方式应符合本规范第3.3.2条的规定.第3.4.6条砖烟囱、,宜在烟囱上装设避雷针或避雷环保护.多支避雷针应连接在闭合环上.当非金属烟囱无法采用单支或双支避雷针保护时,应在烟囱口装设环形避雷带,并应对称布置三支高出烟囱口不低于0.5m的避雷针.钢筋混凝土烟囱的钢筋应在其顶部和底部与引下线和贯通连接的金属爬梯相连.当符合本规范第3.4.3条的要求时,宜利用钢筋作为引下线和接地装置,可不另设专用引下线.高度不超过40m的烟囱,可只设一根引下线,超过40m时应设两根引下线.可利用螺栓连接或焊接的一座金属爬梯作为两根引下线用.金属烟囱应作为接闪器和引下线.第3.4.7条引下线不应少于两根,但周长不超过25m且高度不超过40m 的建筑物可只设一根引下线.引下线应沿建筑物四周均匀或对称布置,其间距不应大于25m.但引下线的平均间距不应大于25m.第3.4.8条防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或线路的反击,应符合本规范第3.3.8条的要求,但表达式3.3.8-1、3.3.8-2、3.3.8-3相应改按下列表达式计算：当 lx<5Ri时,sa3≥0.2kcRi+0.1lx 3.4.8-1当lx≥5R 时,sa3≥0.05kcRi+lx 3.4.8-2sa4≥0.05kclx 3.4.8-3第3.4.9条防雷电波侵人的措施,应符合下列要求：一、对电缆进出线,应在进出端将电绕的金属外皮、钢管等与电气设备接地相连.当电缆转换为架空线时,应在转换处装设避雷器;避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Ω.二、对低压架空进出线,应在进出处装设避雷器并与绝缘子铁脚、金具连在一起接到电气设备的接地装置上.当多回路架空进出线时,可仅在母。

接地规范
1范围
本标准规定了交流标称电压500kV及以下发电、变电、送电和配电电气装置(含附属直流电气装置，并简称为A类电气装置)以及建筑物电气装置(简称B类电气装置)的接地要求和方法。

2名词术语
本标准采用下列名词术语。

2.1接地grounded
将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

2.2工作接地working ground、系统接地System ground
在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。

2.3保护接地protective ground
电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

2.4雷电保护接地lightning protective ground
为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

2.5防静电接地static protective ground
为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。

2.6接地极grounding electrode
埋入地中并直接与大地接触的金属导体，称为接地极。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。

2.7接地线grounding conductor
电气装置、设施的接地端子与接地极连接用的金属导电部分。

1。

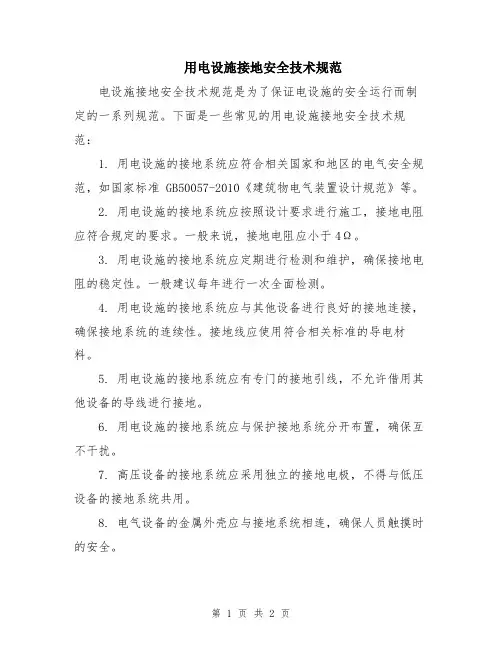

用电设施接地安全技术规范
电设施接地安全技术规范是为了保证电设施的安全运行而制定的一系列规范。

下面是一些常见的用电设施接地安全技术规范：
1. 用电设施的接地系统应符合相关国家和地区的电气安全规范，如国家标准 GB50057-2010《建筑物电气装置设计规范》等。

2. 用电设施的接地系统应按照设计要求进行施工，接地电阻应符合规定的要求。

一般来说，接地电阻应小于4Ω。

3. 用电设施的接地系统应定期进行检测和维护，确保接地电阻的稳定性。

一般建议每年进行一次全面检测。

4. 用电设施的接地系统应与其他设备进行良好的接地连接，确保接地系统的连续性。

接地线应使用符合相关标准的导电材料。

5. 用电设施的接地系统应有专门的接地引线，不允许借用其他设备的导线进行接地。

6. 用电设施的接地系统应与保护接地系统分开布置，确保互不干扰。

7. 高压设备的接地系统应采用独立的接地电极，不得与低压设备的接地系统共用。

8. 电气设备的金属外壳应与接地系统相连，确保人员触摸时的安全。

9. 用电设施的接地系统应进行记录和标识，方便维护和检修。

以上是一些常见的用电设施接地安全技术规范，具体的规定还需根据实际情况来确定。

在设计、施工和维护过程中，应严格按照相关规范进行操作，确保用电设施的接地安全。

电气接地规范电气接地规范是为了保障电力设备运行安全、防止电气事故的发生而制定的一套指导性文件。

接地规范包括接地方法、接地设备的选择、接地电阻的限定等内容。

下面是关于电气接地规范的一些要点。

一、接地方法1. 系统中的设备接地应采用低阻抗的接地方法，以确保电流能够迅速流向地。

通常采用直接接地和过电压接地两种方法。

2. 电压等级低于1000V的设备接地电阻应小于4Ω，电压等级大于1000V的设备接地电阻应小于1Ω。

3. 在变电站、发电厂及高压输电线路的终端等场所，接地电阻应小于0.5Ω。

二、接地设备的选择1. 接地设备应采用优良的导电材料，如铜、铜合金等。

接地线材的截面积应根据设备的容量和需求进行选择。

2. 接地设备应符合国家标准，具有良好的耐腐蚀性能和导电性能。

3. 接地设备的安装应符合相关的安全要求，如设备间距离、安装高度等。

三、接地电阻的测量和限定1. 接地电阻的测量应使用专用的接地电阻测试仪器，测量前应先排除干扰。

2. 对于使用接地电阻小于限定值的设备，应进行维护保养并及时修复。

3. 对于电压等级较高的设备，应定期进行接地电阻测试并记录，以便发现问题并及时处理。

四、附加规定1.对于特殊场所，如易燃易爆场所、医疗机构等，接地规范要求更加严格，接地电阻应更小。

2. 对于电气设备的维修、拆卸等操作，应先切断电源，确保操作人员的安全。

3. 对于旧有电气设备的接地，应定期检查维护，确保其正常运行。

以上仅为电气接地规范的一些要点，具体的规定可以参考国家相关的标准和规范。

电气接地规范的制定和执行对于保障电力设备运行安全至关重要，只有遵循规范要求，才能有效预防电气事故的发生。

GB50169-92接地标准UDC中华人民共和国国家标准P电气装置安装工程接地装置施工及验收规范Codeforconstructionandacceptanceofgrounding connectionelectricequipmentinstallationengineering（送审稿）××××—××—××发布××××—××—××实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布GB×××××－××××代替GB50169－92目次前言 (ⅱ)1总则 (1)2术语和定义 (2)3电气装置的接地 (4)3.1一般规定 (4)3.2接地装置的选择 (5)3.3接地装置的敷设 (7)3.4接地体（线）的连接 (9)3.5避雷针(线、带、网)的接地 (10)3.6携带式和移动式电气设备的接地 (11)3.7输电线路杆塔的接地 (11)3.8调度楼、通信站和微波站二次系统的接地 (12)3.9电力电缆终端金属护层的接地 (13)3.10配电电气装置的接地 (14)3.11建筑物电气装置的接地 (14)4工程交接验收 (16)本规范用词说明………………………………………………………………………………………………17ii前言本规范是根据建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制定、修订计划〉的通知》（建标[2002]85号）的要求，由中国电力企业联合会负责，国电电力建设研究所会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB50169-1992的基础上修订的。

该规范发布实施已有十多年了，规范中所规定的不少条款，与实际有较大的出入，因此，需要对本规范进行修订。

第一章总则第1．0．1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

第1．0．2条本规范适用于电气装置的接地装置安装工程的施工及验收。

第1．0．3条接地装置的安装应按已批准的设计进行施工。

第1．0．4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。

第1．0．5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1．0．6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

第1．0．7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

第二章电气装置的接地第一节一般规定第2．1．1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。

五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔。

八、装在配电线路杆上的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。

十、电除尘器的构架。

十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳。

十四、控制电缆的金属护层。

第2．1．2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳。

保护接地标‎准细则一、保护接地概‎念：电气设备的‎金属外壳在‎绝缘损坏时‎有可能带电‎。

漏电危及人‎身安全，将电气设备‎的金属外壳‎通过接地装‎置与大地连‎接称为保护‎接地。

二、保护接地要‎求：电压在36‎V以上和由‎于绝缘损坏‎可能带有危‎险电压的电‎气设备的金‎属外壳、构架、铠装电缆的‎钢带（钢丝）、铅皮或屏蔽‎护套等必须‎有保护接地‎。

接地网上任‎一保护接地‎点的接地电‎阻不得超过‎2Ω。

三、保护接地标‎准：1、主接地：（1）、所有电气设‎备的保护接‎地装置（包括电缆的‎铠装、铅皮、接地芯线）和局部接地‎装置，应与主接地‎极连成1个‎接地网。

主接地极应‎在主、副水仓中各‎埋设1块。

主接地极应‎用耐腐蚀的‎钢板制成，其面积不得‎小于0.75㎡、厚度不小于‎5m m。

在钻孔中敷‎设的电缆不‎能与主接地‎极连接时，应单独形成‎以分区接地‎网，其接地电阻‎值不得超过‎2Ω。

（2）、连接主接地‎极的接地母‎线及变电所‎的辅助接地‎母线，应采用断面‎不小于50‎m m2的裸‎铜线、断面不小于‎100mm‎2的镀锌铁‎线或厚度不‎小于4mm‎、断面不小于‎100mm‎2的镀锌扁‎钢。

2、局部接地：在下列地点‎应装设局部‎接地极：（1）、每个采区变‎电所（包括移动变‎电站和移动‎变压器）。

（2）、每个装有电‎气设备的硐‎室和单独装‎设的高压电‎气设备。

（3）、每个低压配‎电点或装有‎3台以上电‎气设备的地‎点。

（4）、无低压配电‎点的采煤工‎作面的机巷‎、回风巷、集中运输巷‎（胶带运输巷‎）以及由变电‎所单独供电‎的掘进工作‎面，至少要分别‎装设一个局‎部接地极。

（5）、连接动力铠‎装电缆的每‎个接线盒以‎及高压电缆‎连接装置。

要求:埋设在巷道‎水沟或潮湿‎地方的局部‎接地极，可采用面积‎不小于0.6m2、厚度不小于‎ 3mm的钢‎板。

埋设在其它‎地点的局部‎接地极，可采用镀锌‎铁管。

铁管直径不‎得小于35‎m m，长度不得小‎于1.5m。

接地体规范接地体规范（Grounding Body Regulations）第一章：总则第一条为规范接地体的设计、施工和维护管理，确保人身和设备安全，根据相关法规，制定本规范。

第二条接地体是指用专用的导体材料与地面连通的装置，用于把电气设备及其周围空间有效地接地。

第三条接地体的设计、施工和维护管理应符合国家相关规范和标准，并参考本规范执行。

第四条接地体的设计、施工和维护管理应有相关人员负责，并进行备案登记。

第二章：接地体的设计第五条接地体的设计应满足以下要求：（一）具备良好的电气导通性能，保障接地效果。

（二）材料应选取耐腐蚀、耐久性强的导体材料，如铜、钢等。

（三）设计应满足电气设备的接地要求，并考虑到设计设备的功率、电流等参数。

第六条接地体的设计应满足以下安全要求：（一）设备周围不得有易燃、易爆等危险物品。

（二）设计应考虑到设备的周围环境和地形，确保施工和维护的便利性。

（三）设计应避免与其他建筑物或设备的干扰，保证接地体的独立性。

第三章：接地体的施工第七条接地体的施工应满足以下要求：（一）施工前应进行必要的场地勘察，确保施工条件符合设计要求。

（二）按照设计方案进行施工，保证接地体的质量和可靠性。

（三）施工过程中应遵守安全操作规程，保证施工人员的人身安全。

第八条接地体的施工应满足以下安全要求：（一）施工现场应进行防护措施，确保周围人员的安全。

（二）施工设备应符合安全要求，操作人员应具备相关证书。

（三）施工现场应设有安全警示标志，提醒周围人员注意安全。

第四章：接地体的维护管理第九条接地体的维护管理应满足以下要求：（一）定期检查接地体的使用情况，发现问题及时修复。

（二）定期清理接地体周围的杂物，保持接地体的通畅。

（三）制定接地体维护计划，确保维护工作的及时性和有效性。

第十条接地体的维护管理应满足以下安全要求：（一）维护人员应具备相关知识和技能，定期进行培训。

（二）维护过程中应遵守操作规程，保证维护人员的人身安全。

电缆接地标准规范要求最新1. 引言电缆接地是电力系统中用于保护人身安全、设备安全及防止电磁干扰的重要手段。

本规范旨在指导电缆接地的实施，确保符合最新的安全和性能标准。

2. 接地类型接地类型主要包括工作接地、保护接地和防雷接地。

每种接地类型都有其特定的应用场景和要求。

3. 接地材料接地材料应具有良好的导电性、耐腐蚀性和足够的机械强度。

常用的接地材料包括铜、铝、镀锌钢等。

4. 接地电阻要求接地电阻应满足系统安全运行的要求，通常不超过0.5欧姆。

在特殊环境下，如高土壤电阻率地区，可能需要采取额外措施降低接地电阻。

5. 接地连接方式接地连接应牢固可靠，避免使用易腐蚀或易松动的材料。

接地线应采用适当的连接方式，如焊接、压接或螺栓连接。

6. 接地系统设计接地系统设计应考虑电缆长度、敷设方式、土壤类型和环境条件等因素。

设计时应确保接地系统能够有效地分散接地电流，避免局部过热。

7. 防雷接地防雷接地是保护电缆免受雷击损害的重要措施。

应根据地区雷击频率和电缆的重要性选择合适的防雷接地方案。

8. 接地测试定期进行接地电阻测试，确保接地系统的性能符合要求。

测试应使用符合标准的测试仪器，并按照规定的测试方法进行。

9. 接地维护接地系统应定期进行检查和维护，确保接地连接的完整性和接地材料的完好性。

发现问题应及时进行修复或更换。

10. 安全措施在进行电缆接地工作时，应遵守相关的安全规程，采取必要的安全防护措施，确保工作人员的安全。

11. 结语电缆接地是电力系统安全的重要组成部分。

遵循本规范要求，可以有效提高电力系统的安全性和可靠性。

请注意，以上内容仅为示例，实际的电缆接地标准规范要求可能会根据国家或地区的具体法规、行业标准以及技术发展而有所不同。

在实施接地工程时，应参考最新的官方规范和标准。

防雷接地规范标准
我所了解的防雷接地规范标准是《GB 50057-2010 建筑物防雷设计规范》。

这个标准是中国国家标准，针对建筑物的防雷接地设计提出了具体要求和建议。

根据这个标准，建筑物的防雷接地系统应该能够有效地将雷击电流引导到大地，并确保足够的接地电阻，以保护建筑物和使用者的安全。

具体的规范包括以下几个方面：
1. 接地电阻：建筑物的防雷接地电阻一般应小于10欧姆。

特定场合下的建筑物，如医院、计算机室等，要求的接地电阻可能更低。

2. 接地体埋设深度：建筑物的主要接地装置（如接地体）应埋设在非淹水区域，埋深一般应达到接地装置身材高度的1.2倍。

特殊条件下，比如土壤电阻率较大的地区，埋设深度会有具体要求。

3. 接地装置的选择：建筑物的接地装置可以采用接地网、接地棒等形式，根据实际情况进行选择。

接地装置的数量和布置位置应满足规范要求。

4. 联结和引下装置的选择：建筑物的防雷接地系统应考虑到与其它金属结构的联接问题，需要使用适当的联结装置和引下装置。

5. 检测和维护：建筑物的防雷接地系统应定期进行检测和维护，确保其正常运行。

对于敷设在建筑物外部的接地引下线，需要定期检查其连接情况。

以上是我了解的关于防雷接地规范标准的一些内容，具体规定还需要参考相关的标准文件。

用电设施接地安全技术规范
电气设施的接地安全技术规范是为了保障人身安全和设备的正常运行，防止电气设备产生漏电等危险。

下面是一些常见的用电设施接地的安全技术规范：
1. 地线选择：地线应选用导电性能良好的铜线或铜带，并与设备的接地点电缆焊接牢固。

2. 接地电阻：设备的电气接地电阻应符合规范要求，通常要求小于10Ω。

3. 接地导体的布置：接地导体应尽量接近设备，避免过长的接地线路。

并与设备接地点连接牢固，采用可靠的接地方式，如焊接、螺栓连接等。

4. 接地极的选择：根据实际情况选择适当的接地极，可以采用垂直接地极、水平接地极或混凝土接地极等。

5. 接地系统的引出线：接地系统的引出线应选用可靠的线缆，并与设备的接地点连接牢固，保证良好的接地效果。

6. 接地装置的保护：接地装置的接地线、连接点及接地极等应进行绝缘和防护，以防止接地系统受到电气故障或外界因素的干扰。

7. 接地系统的巡视检查：定期对接地系统进行巡视检查，确保接地装置的完好，并及时处理接地系统的故障和缺陷。

以上是一些常见的用电设施接地安全技术规范，具体规范要根据不同的电气设备和使用环境进行具体制定。

对于一些特殊行业或特殊设备，还有专门的技术规范和标准。
