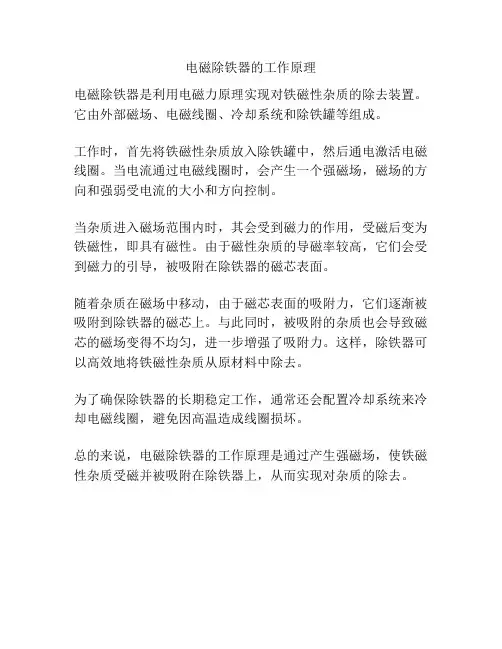

电磁除铁器的工作原理
电磁除铁器是利用电磁力原理实现对铁磁性杂质的除去装置。
它由外部磁场、电磁线圈、冷却系统和除铁罐等组成。
工作时,首先将铁磁性杂质放入除铁罐中,然后通电激活电磁线圈。
当电流通过电磁线圈时,会产生一个强磁场,磁场的方向和强弱受电流的大小和方向控制。
当杂质进入磁场范围内时,其会受到磁力的作用,受磁后变为铁磁性,即具有磁性。
由于磁性杂质的导磁率较高,它们会受到磁力的引导,被吸附在除铁器的磁芯表面。
随着杂质在磁场中移动,由于磁芯表面的吸附力,它们逐渐被吸附到除铁器的磁芯上。
与此同时,被吸附的杂质也会导致磁芯的磁场变得不均匀,进一步增强了吸附力。
这样,除铁器可以高效地将铁磁性杂质从原材料中除去。
为了确保除铁器的长期稳定工作,通常还会配置冷却系统来冷却电磁线圈,避免因高温造成线圈损坏。
总的来说,电磁除铁器的工作原理是通过产生强磁场,使铁磁性杂质受磁并被吸附在除铁器上,从而实现对杂质的除去。
RCDD自卸式电磁除铁器说明书RCDD自卸式电磁除铁器说明书下面小小编要为大家介绍的产品是RCDD自卸式电磁除铁器,RCDD自卸式电磁除铁器是一种除铁装置。
亚特磁电生产的RCDD自卸式电磁除铁器,通过引进消化国外的先进技术,采用计算机优化设计,具有磁势大、透磁深、吸力强、耗能低、环境适应性强、安全可靠等特点。
由于励磁方式和使用环的不同,形成电磁、永磁两大类,多种系列、各种规格产品。
小编为大家带来了RCDD自卸式电磁除铁器说明书,希望对大家有所帮助。
【RCDD自卸式电磁除铁器说明书】RCDD自卸式电磁除铁器是一种自动卸铁式电磁除铁装置,它是在RCDB系列的基础上对磁系结构及外形作适当改变并增加一套自动卸铁机构,当电磁力将物料中的铁件吸出时,通过卸铁机构将铁件抛到除铁器以外的地方,达到自动清除的目的。
通过控制柜可实现就地、集控、联锁等功能。
RCDD系列干式自卸式电磁除铁器是一种自动卸铁式电磁除铁装置,它是在RCDB系列的基础上对磁系结构及外形作适当改变并增加一套自动卸铁机构,当电磁力将物料中的铁件吸出时,通过卸铁机构将铁件抛到除铁器以外的地方,达到自动清除的目的。
通过控制柜可实现就地、集控、联锁等功能。
RCDD自卸式电磁除铁器是一种能产生强大磁场吸引力的设备,通常与带式输送机、振动给料机等输送设备配套使用。
能除去混杂在散状物料中重量为0.1~25kg的铁磁性物件。
对研磨机、破碎机、输送皮带起着可靠的保护作用。
广泛用于冶金、矿山、电力、港口、陶瓷、玻璃、水泥、建材、化工、食品、饲料、垃圾处理等行业。
本系列产品长期工作制的自卸式电磁除铁器。
磁场分布呈半球状,自身具有不断运转的卸铁皮带,可不断将吸附上来的磁物件抛进集铁箱。
适应于从较厚料层和较大粒度矿石、煤炭、焦炭、石灰石中除去铁磁性物件。
产品特点:1,采用全密封结构,能有效防止潮气、粉尘和有害气体对线圈的侵蚀,对气候及环境的适应性强,且结构合理、运行维护方便、安全可靠。
RCDB-8电磁除铁器操作规范1、系统功能概述RCDB-8型自冷方盘除铁器,通过自身散热结构自然冷却,电控卸铁(配GLA-P控制柜),用于除去煤料中混杂金属物,避免铁质杂质引起后面流程的破碎机故障或带式输送机、称重给煤机皮带的纵向破损。
2、结构与工作原理电磁除铁器将380V交流电通过两相半波整流到171V直流电压送至线圈建立磁场,当铁磁物质进入磁场后极短时间被磁化,在物体两端产生磁极,受磁场力作用吸附在方盘上,达到除铁目的。
通过交流接触器通断控制其励磁实现吸铁和卸铁功能。
主要技术特性3、运行注意事项(1)必须无负荷启动除铁器,即先启动除铁器的皮带,后开动输料皮带机。
(2)磁系不允许拆卸,以免破坏磁系的整体性能。
(3)吊具需涂黄油防止腐蚀。
(4)电气原理与操作顺序a 现场启动:检查输入、输出接线,合上负荷开关,观察无异常后合上断路器QF1,面板电源指示灯亮;若要进行现场操作,将面板上转换开关SA1拨至现场位置,按下启动按钮SB2,交流接触器KM1吸合,除铁器励磁吸铁,面板励磁指示灯亮,观察面板直流电压表电流表。
b 现场停止:当需要停止励磁时,按下停止按钮SB1,除铁器停止励磁,励磁指示灯灭,励磁电压及电流表指针归零。
c 若要重新启动除铁器的励磁工作,重复以上动作即可。
d 远程启停:若要远程操作,SA1拨至集控远程位置,远程控制除铁器励磁启动和停止。
4、常见故障处理5、设备维护与保养(1)减速机油、脂按下表型号添加,油、脂不能混用(2)要每3个月检查一次电缆线是否有损伤,连接端子是否有接触不良现象。
(3)每3个月检查一次控制柜内连接件的连接是否安全可靠,保持柜门密封状态。
(4)励磁线圈每月除尘一次,可以采用强风或机械振动,但不可用水冲刷,以防线圈受潮。
(5)要保证磁系内励磁线圈的通风与干燥。
(6)每月测线路绝缘电阻一次,要求≥10MΩ。
(7)需站立在皮带上对除铁器进行维护时,应确保皮带电机已完全停止。
rcdd除铁器的技术参数
RCDD除铁器是中国电子科技集团公司第二研究所(简称中国电子科技二所)研制的一种电磁除铁设备,广泛应用于粉状或块状非磁性物料中去除铁磁性杂质。
RCDD除铁器的技术参数可能会根据具体的型号和设计有所不同,但通常包括以下几个方面:
1. 工作电压:RCDD除铁器的工作电压通常在380V左右,也有其他电压等级可供选择。
2. 工作电流:根据不同型号和设计,RCDD除铁器的工作电流可能在几十到几百安培之间。
3. 功率:RCDD除铁器的功率通常在几千瓦特(kW)。
4. 适用带宽:RCDD除铁器适用于不同带宽的输送带,可以根据实际需求选择合适的产品。
5. 额定吊高:RCDD除铁器的额定吊高通常在几十到几百毫米(mm)。
6. 适应带速:RCDD除铁器能够适应不同带速的输送系统,具体数值取决于设备型号。
7. 物料厚度:RCDD除铁器能够适应不同厚度的物料,通常在几十到几百毫米(mm)。
8. 重量:RCDD除铁器的重量通常在几十到几百千克(kg)。
9. 外形尺寸:RCDD除铁器的外形尺寸根据不同型号和设计而有所不同。
10. 磁感应强度:RCDD除铁器的磁感应强度通常在几千高斯
(Gs)。
请注意,以上提供的是一般性的技术参数,具体数值可能会根据中国电子科技二所发布的最新产品信息和用户的具体需求有所不同。
在选择和使用RCDD除铁器时,应参考详细的产品说明书和规格表。

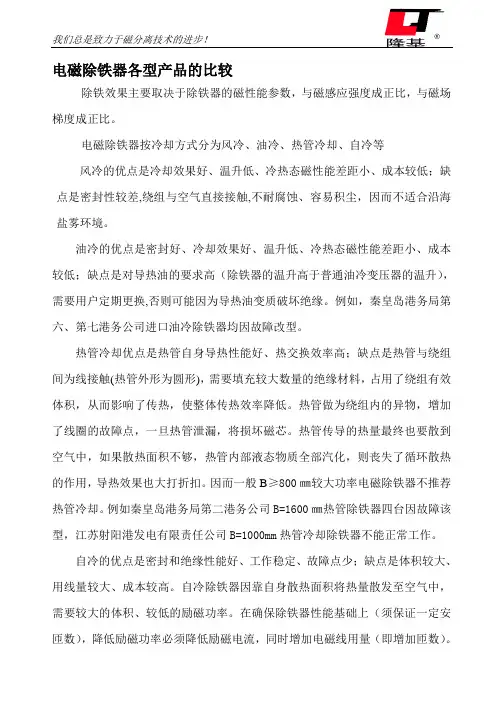

电磁除铁器各型产品的比较除铁效果主要取决于除铁器的磁性能参数,与磁感应强度成正比,与磁场梯度成正比。
电磁除铁器按冷却方式分为风冷、油冷、热管冷却、自冷等风冷的优点是冷却效果好、温升低、冷热态磁性能差距小、成本较低;缺点是密封性较差,绕组与空气直接接触,不耐腐蚀、容易积尘,因而不适合沿海盐雾环境。
油冷的优点是密封好、冷却效果好、温升低、冷热态磁性能差距小、成本较低;缺点是对导热油的要求高(除铁器的温升高于普通油冷变压器的温升),需要用户定期更换,否则可能因为导热油变质破坏绝缘。
例如,秦皇岛港务局第六、第七港务公司进口油冷除铁器均因故障改型。
热管冷却优点是热管自身导热性能好、热交换效率高;缺点是热管与绕组间为线接触(热管外形为圆形),需要填充较大数量的绝缘材料,占用了绕组有效体积,从而影响了传热,使整体传热效率降低。
热管做为绕组内的异物,增加了线圈的故障点,一旦热管泄漏,将损坏磁芯。
热管传导的热量最终也要散到空气中,如果散热面积不够,热管内部液态物质全部汽化,则丧失了循环散热的作用,导热效果也大打折扣。
因而一般B≥800㎜较大功率电磁除铁器不推荐热管冷却。
例如秦皇岛港务局第二港务公司B=1600㎜热管除铁器四台因故障该型,江苏射阳港发电有限责任公司B=1000mm热管冷却除铁器不能正常工作。
自冷的优点是密封和绝缘性能好、工作稳定、故障点少;缺点是体积较大、用线量较大、成本较高。
自冷除铁器因靠自身散热面积将热量散发至空气中,需要较大的体积、较低的励磁功率。
在确保除铁器性能基础上(须保证一定安匝数),降低励磁功率必须降低励磁电流,同时增加电磁线用量(即增加匝数)。
隆基带式自冷电磁除铁器特点1、热面积大:采用多层绕组加散热翅片的散热结构(国家专利号02274093.7),绕组间为空气对流层,使散热面积提高为传统方式的6~7倍,大大降低温升和磁芯表面温度,使除铁器满足连续安全稳定运转的要求。
2、绝缘好:绕组采用双玻璃丝包漆包电磁线绕制,经真空环氧浇注和真空浸漆工艺处理,具有优良的绝缘和耐腐蚀性能。
RCDD-12带式除铁器检修工艺规程1.1 概述带式除铁器是一种连续工作的除铁设备,一般用于第二级除铁。
它的工作原理是:当弃铁胶带旋转后,电磁铁产生磁力,磁力线通过电磁铁下的不锈钢板和弃铁胶带吸出煤中的铁件,通过弃铁胶带的旋转脱离磁力区,将铁件抛至接铁槽后由人工转移或经专用的通道转移,弃铁皮带旋转约一定时间,接通电磁铁直流电源进行励磁,形成磁场,当金属探测器探到有金属物件时,将自动进行常励和强励磁的切换,以更加节省电能和降低产生的磁体部分的温度等,能专使用的寿命。
华豫电厂采用的是RCDD型带式除铁器,由镇江市江南磁设备厂生产,共四台,安装于号10皮带头部。
1.2 结构与组成1.2.1.1.1 带式除铁器分为主机部分和整流柜两大部分,如下图16。
根据布置需配置金属探测器,其主机由电磁铁4,驱动滚筒3,改向滚筒1,驱动装置6,衔铁皮带2和冷却装置组成,共5部分。
1.2.1.1.2 电磁铁采用铸钢铁芯及特殊加工的铝绕组经过高温绝缘处理制成,耐温等级为H级。
1.2.1.1.3 驱动装置采用旁挂式单级螺轮减速器。
1.2.1.1.4 弃铁胶带按GB523-74选用普通环形带,上下胶层厚度分别为6mm和1.5mm,中凡布为5层,胶带上用铜螺栓固定有带齿,带齿材料为无磁性的不锈角钢或用冷粘接法胶接橡胶带齿。
1.2.1.1.5 冷却风机采用无磁性材料制成。
主动滚筒,改向滚筒支座与机架连接为可调整式。
1.2.1.1.6 弃铁胶带旋转后,接通电磁铁直流电源进行励磁,形成磁场将煤中铁磁性杂物吸出,并由弃铁胶带抛到集物容器中。
1.3 性能参数见表表1 性能参数序名称参数号1 带式除铁器名称RCDD-14型 2台2 适用皮带B=1200mm V=2.8m/s 2=0~1603 额定悬挂高度H=350.00mm4 磁感应强度130Mt5 吸取重量0.1kg~25kg1.4 修前准备1.5 检修程序现场准备工作→开工→带式除铁器轴承检查与加油→摆线针轮减速机检修→链传动装置检查与更换→弃铁皮带检查与调整→风机检修→调试→整理报告→验收1.6 修前准备(大修)1.6.1.1.1 备品配件准备:托辊轴承座二套、滚筒轴承座二套、行星摆线针轮减速机轴承密封圈两个、链轮一对、链条一条。
永磁除铁器工作原理_永磁除铁器技术参数永磁除铁器内部采用高矫顽力,高剩磁的特殊永磁体“钕铁硼”等材料组成复合磁系。
具有免维护、磁力强、寿命长、安装简单、使用方便、运行可靠等优点。
永磁除铁器在行业内部炒得火热大家更想了解的是永磁除铁器工作原理以及永磁除铁器技术参数我们一起看一下吧#详情查看#【永磁除铁器】永磁除铁器定义适用于皮带机、振动输送机、电磁振动给料机、平板除铁器、下料溜槽上的非磁性物料中除铁。
清除0.1~35公斤的铁磁性物质,内部永磁磁系使用寿命10年以上。
当永磁铁吸附铁磁物较多时,人工用非磁性刮板清除或戴手套摘除,适用于连续工作,含铁较少的场合RCYD系列永磁自卸式除铁器RCYD系列永磁自卸式除铁器是由钕铁硼永磁磁芯,弃铁皮带、减速电机、框架、滚筒等部分组成,与各种输送机配套使用,用于从非磁性物料中自动清除铁磁性物质,用于物料中含铁较多的场合。
永磁除铁器介绍以及适用区域适用于输煤港口、大型火电厂、煤矿、矿山、建材等对除铁要求特别高的场所,可在粉尘、潮湿、海边盐雾腐蚀严重等恶劣环境下正常工作,油冷已是国际上常用的电磁除铁器冷却方式,该产品按照德国和美国同类产品标准设计,采用蒸发冷却铁器生产工艺制造,可有效防油渗漏,产品质量稳定、成熟、可靠。
永磁除铁器工作原理当颗粒状物料经过永磁自卸除铁器的正下方时,混杂在物料中的铁磁性杂质大约0.1—0.36公斤被吸起,由于除铁器上的皮带不停的运转,当吸附在上面的铁磁性物料经过无磁区时,便被皮带上的铁件刮出,扔进集铁箱,从而达到连续自动除铁的目的。
永磁除铁器技术介绍1、高性能钕铁硼做磁源,磁性强,不易退磁。
2、两边滚筒为腰鼓形结构,具备自动纠偏功能,密封性,所以能很好的适应各种恶劣环境。
、3、控制部分可以皮带机连锁,可实现就地手动控制和集中控制两种方式。
4、无励磁线圈,省电节能。
5、不需要整流控制装置,可靠性高。
6、不存在温升问题,磁场强度也就不存在“冷态”“热态”之分,磁场恒定。
RCDD12G3悬挂式电磁除铁器使用说明书镇江电磁设备厂有限责任公司厂址:江苏省镇江市二道巷67号电话:(0086511)85626924 85624123 85624037 传真:(0086511)85622591 邮政编码:212005 E-mail:sales@一、用途RCDD系列悬挂式电磁除铁器是我厂研制开发的一种全封闭自冷却式电磁除铁器,能适用于冶金、电力、煤炭、化工等工作环境十分恶劣,粉尘污染严重的场所,连续工作,安全可靠,该系列产品与带式输送机、振动式输送机等设备配套使用, 能除去混杂在非磁性散状物料中重量为0.1-35公斤的铁磁性物质,既可用于原料品位的提高与净化,同时也能用于回收各种磁性物质,对防止研磨机、破碎机等机械设备的破坏和磨损以及防止皮带的纵向撕裂起着可靠的保证作用,该系列产品广泛用于电力、冶金、矿山、陶瓷、化工、玻璃、造纸、建材、制糖、食品等行业。
本系列产品采用外传动由斜齿轮减速机和链传动二级减速系统组成。
链传动具有结构紧凑,适用于恶劣环境工作。
该系统具有结构紧凑、维修方便,确保自卸平皮带能稳定、安全的工作。
该系列悬挂式电磁除铁器的设计、制造及使用范围均符合JB/T7689-2004标准。
二、主要结构和工作原理1.主要结构(见图一)(1)励磁系统:有励磁线圈、磁轭、磁芯,并以高效导热材料作为散热部件组成。
(2)传动系统:电机减速机、改向滚筒、托辊及自卸皮带组成。
(3)钢架:上述二大部分组装在此钢架,从而形成除铁器整机。
2.工作原理:当电磁线圈通入直流电后,在磁极气隙中产生强磁场, 当输送带所送物料经过电磁铁下方时,混杂在物料中的铁磁性物质在磁场力的作用下向电磁方向迅速移动, 并被吸附。
由于自卸皮带不停地运转,皮带上的档条不断地将电磁铁所吸附的铁磁性物抛出,从而达到自动除铁的目的。
三、型号意义及技术要求1.型号表示意义:R C D D ─ 12 G3高磁场强度第3种适应胶带宽度:1200mm自动卸铁、自然冷却电磁式除铁器矿山机械类其它设备2.接线图:直流输入图一1.左机架2.皮带托辊3.弃铁皮带4.电磁箱5.卸扣6.防爆电机7.右机架8.传动滚筒9.改向滚筒 10.防爆接线盒3.技术规范四、安装及调试1.消除运输途中所积聚的尘埃。
电磁除铁器内部结构一、前言电磁除铁器是一种常用于矿山、冶金、化工等领域的设备,用于去除物料中的铁质杂质。
其内部结构是实现其功能的关键,下面将详细介绍电磁除铁器的内部结构。
二、电磁除铁器概述电磁除铁器是一种采用电磁原理去除物料中铁质杂质的设备。
通过产生强大的磁场,将物料中的铁质杂质吸附在其表面上,从而实现去除杂质的目的。
三、电磁除铁器内部结构1. 外壳:电磁除铁器外壳通常采用钢板焊接而成,具有良好的耐腐蚀性能和机械强度。
2. 电枢线圈:电枢线圈是电磁除铁器内部最重要的组成部分之一,它由大量绕制在芯管上的导线组成。
当通电时,通过导线产生强大的磁场吸附物料中的铁质杂质。
3. 芯管:芯管是支撑和固定导线圈的重要组成部分,通常采用不锈钢或铁氧体材料制成。
芯管的质量和性能直接影响到电磁除铁器的使用寿命和效果。
4. 磁路系统:磁路系统是实现电磁除铁器功能的重要组成部分,由上下两个磁极、芯管、导线圈等组成。
当通电时,通过上下两个磁极之间的空间产生强大的磁场,将物料中的铁质杂质吸附在其表面上。
5. 清洗装置:清洗装置是保证电磁除铁器长期稳定工作的重要组成部分。
通过清洗装置可以定期清理导线圈表面积累的铁质杂质,从而保证其正常工作。
四、电磁除铁器工作原理当物料通过电磁除铁器时,经过导线圈所产生的强大磁场区域,其中含有大量吸附在物料表面上的铁质杂质。
随着物料通过导线圈区域的移动,这些吸附在物料表面上的铁质杂质会被带离并收集到一个集渣槽中。
五、电磁除铁器的应用电磁除铁器广泛应用于矿山、冶金、化工等领域,用于去除物料中的铁质杂质。
其优点是操作简单、效率高、效果好等。
六、总结电磁除铁器是一种常用的设备,通过产生强大的磁场去除物料中的铁质杂质。
其内部结构由外壳、电枢线圈、芯管、磁路系统和清洗装置等组成。
在使用时,只需将物料通过导线圈区域即可实现去除杂质的目的。
RCDP自冷盘式电磁除铁器(连续工作制100%)
RCDP 该系列除铁器采用同心圆结构,磁场强、漏磁少。
配上电动小车,悬挂在皮带输送机上方连续作业。
采用全封闭结构,适合户外作业。
由于该类除铁器磁势大,适合于输送带速较高,料层较厚的生产线上除铁。
该类除铁器特点:
1.磁势大,磁场高
2.全封闭结构,适合在各种场合下使用。
3.采用控制温升的专有技术,即在保证决定除铁器性能的主参数IN不变的情况下,增加线圈匝数N,降低电流密度I(I=i.s),从而在幅度降低线圈的发热量,对于大规格(RCDB-12A以上)的除铁器,增加热管冷却方式,使除铁器的温升控制在70℃以下。
(国标优等品为90℃)。
性能指标优于JB/T7689-95标准。
小车速率m/min 15 15 15 15 15 15 15 15
版权所有2009 镇江市诚悦机电有限公司除铁器
设计制作维护镇江易润信息镇江网站优化备案号:苏ICP备09102324号
顶管机。
油冷式电磁除铁器检修工艺规程1.1 油冷式电磁除铁器设备概况油冷式电磁除铁器是通过接通电磁铁直流电源进行励磁形成磁场,将煤中混杂的铁磁性杂物吸出,再由弃铁胶带抛到集物容器中,油冷式电磁除铁器的配置可以有效地阻止金属杂物进入筛碎设备和磨煤设备,造成设备损坏,阻止堵塞落煤管、煤斗、煤仓以及输煤皮带纵向划破现象的发生。
我厂在#11、#12、#13、#14、#51、#52皮带机头部共配置了6台油冷式电磁除铁器,其型号分别为:#11、#12皮带机头部安装2台RCDF—10型油冷式电磁除铁器,#13、#14、#51、#52皮带机头部安装4台RCDF-12型油冷式电磁除铁器。
RCDF-10(12)型油冷式电磁除铁器是由镇江华东电力设备制造厂生产,主机由除铁器及弃铁机构组成;除铁器主体采用密封结构,绕组全部浸入变压器油中,除铁器外壳四周布置有波纹翅片形散热片,主体上设有油枕、油位器及呼吸器,绕组接线端子布置在油枕上。
弃铁机构由支架、滚筒、托滚、防偏滚轮、自卸皮带及减速电机组成。
安装高度为350mm--400mm。
1.2 设备规范a.型号意义b.技术参数设备型号RCDF-10 RCDF—12电磁铁强励电压V 340 340功率Kw 6 ﹤9持续率% 100 100 铁芯面积m2 1.21弃铁皮带带宽mm 1000 1200带速m/s ≤3.0 ≤3.0电动机型号Y112M-4 Y112M-4功率Kw 4 4电流 A 1.8 1.8转数r/min 1440 1440减速机型号摆线针轮减速机BWY18-17-4kw摆线针轮减速机BWY18-17-4kw速比I=总重Kg 2800 36001.3 大修项目a 摆线针轮减速机检修b 弃铁皮带的检修c 主、从动滚筒的检修d 其它附件的检修1.4 检修工艺及质量标准a 摆线针轮减速机的检修参照摆线针轮减速机的标准检修;b 弃铁皮带的检修:a) 弃铁胶带接头搭接长度为300毫米,冷粘工艺质量标准详见第一篇皮带冷粘工艺部分。
电磁除铁器分类__电磁除铁器价格祺龙电子生产的电磁除铁器价格合适,使用寿命长,质量有保障。
电磁除铁器是一种用于清除散状非磁性物料中铁件的电磁设备,一般安装于皮带输送机的头部或中部。
通电产生的强大磁力将混杂在物料中的铁件吸起后由卸铁皮带抛出,达到自动清除的目的,并能有效地防止输送机胶带纵向划裂,保护破碎机、研磨机、平板除铁器等正常工作。
所以该系列除铁器广泛应用于电力、矿山、冶金、建材、选煤、化工等部门。
【电磁除铁器分类】电磁除铁器系列产品RCDB系列干式电磁除铁器电磁除铁器,,同PDC系列盘式电磁除铁器是一种用于清除粉状或块状非磁性物料中杂铁的除铁装置。
其内部采用电工专用树脂浇注,自冷式全密封结构。
具有透磁深度大、吸力强、防尘、防雨、耐腐蚀等特点,在恶劣的环境中仍能可靠运行。
电磁除铁器,RCDD系列自卸式电磁除铁器RCDD系列自卸式电磁除铁器是在RCDB系列悬挂式电磁除铁器的基础上增加了驱动电机、滚筒、带刮板的卸铁胶带等组成的除铁设备。
具有磁力大、散热快、防尘、防雨、防腐蚀、连续工作、无需断电自动卸铁等优点,深得广大用户好评。
电磁除铁器结构特征电磁除铁器系列自卸式电磁除铁器是本体和卸铁机构两部分组成。
除铁器本体磁路设计合理,磁场强度高、透磁深度大,故适合料层较厚的场合除铁。
又因采用全密封结构,制造过程中经真空干燥等特殊工艺处理,所以能有效地防止粉尘和有害气体对线圈侵蚀,对环境和气候的适应性强,使用寿命长。
RCDD系列自冷式自缷电磁除铁器,是在RCDB系列自冷悬挂式电磁除铁器的基础上增加了驱动电机、滚筒、带刮板的缷铁胶带等组成的缷铁机构。
电磁除铁器在工作过程中缷铁机构自动将缷铁皮带上吸附的铁磁性物质抛到除铁器以外的集铁箱内,无需停电人工清理,实现了除铁自动化。
在钢铁厂、水泥厂多用于矿渣除铁和保护辊压机、立磨、破碎机等重要设备。
此除铁器是一种依靠电机带动皮带上的刮板清除粉壮或块壮非磁性物料中的铁磁性物质的一种除铁设备,它应用于水泥、火力发电、陶瓷、化工、烟草、煤炭、玻璃、矿山等行业。
RCDE 系列油冷电磁除铁器
RCDE 系列邮冷电磁除铁器是一种用于剔出粉状、粒状或较小块状非磁性物料中铁件的电磁除铁装备,他悬挂于运输带中部或头部上方,将混入物料中的铁件吸出。
该产品采用变压器油冷却人工卸铁方式,其特点是采用全密封结构,具有防尘、防潮、重量轻、吸力大、可靠性高、寿命长等优点。
通过控制柜可实现就地、集控、联锁等功能。
RCDF 系列油冷自卸式电磁除铁器
RCDF系列油冷自卸式电磁除铁器是一种自动卸铁式电磁除铁装置。
它是在RCDE系列的基础上增加一套自动卸铁机构,当电磁力将物料中的软件吸出时,通过卸铁机构将软件抛到除铁器以外的地方,达到自动清除的目的。
通过控制柜可实现就地、集控、联锁等功能。
RCDF 系列油冷自卸式电磁除铁器主要技术参数表
RCDF 系列油冷自卸式电磁除铁器主要技术参数表
RCYD 系列带式永磁除铁器
RCDY系列带式永磁除铁器磁芯采用N40稀土钕铁硼永磁材料,应用磁体的大面积整体聚磁处理技术,具有磁渗透能力强,磁场梯度高,磁吸引力大、重量轻,抗退磁能力强,使用寿命长、省电节能,自动卸铁,自卸皮带自动纠偏,一体化全密封轴承等特点,尤其适合在水淋、潮湿、多粉尘等较差环境条件下使用
CDL 系列电磁皮带轮
CDL 系列电磁皮带轮是一种旋转式电磁除铁装置,用以自动清除输送带上物料流中的铁件,同时又直接作为皮带输送机的主动轮。
与悬挂式除铁器配套使用形成“上下夹击”的综合除铁方式,可彻底清除物料中杂铁。
XTL7 系列油冷蔗层电磁除铁器
XTL7 系列油冷蔗层电磁除铁器是为解决大中型甘蔗糖厂对蔗层除铁较高要求而专门设计制造的专用电磁除铁
装置。
该产品采用油冷却人工卸铁方式,全密封结构,在有效除铁范围内具有吸引力大,磁场力均匀,使用维护方便等特点,是甘蔗糖厂用于蔗料中除铁所必备的压榨机保护设备。
XTL7 系列油冷蔗层电磁除铁器主要技术参数表
XTL7---A 系列油冷蔗层电磁除铁器主要技术参数表
RCYP 平板式永磁除铁器
RCYP 平板式永磁除铁器是一种将粉状、粒状或较小块状非磁性物料中的铁粉、铁锈清除出来的除铁装置。
它倾斜安装于物料流的落料口的下部。
工作时,物料落到除铁器表面,混入物料中的铁粉、铁锈被吸到除铁器上。
本系列产品的磁体采用高矫顽力的稀土钕铁硼永磁材料,与电磁除铁器比较有如下特点:(1)无需电能励磁,具有显著的节能效果。
(2)无需控制电路,运行可靠性高(3)不存在温升和冷热态问题,磁感应强度较为恒定。
(4)体积小,便于安装。
本系列产品广泛应用于制糖、化工建材、粮食加工等行业。
RCYP 平板式永磁除铁器主要技术参数表
XTL8系列油冷白糖电磁除铁器
XTL8系列油冷白糖电磁除铁器是为糖厂白糖中清除铁微粒而专门设计制造的专用电磁除铁装置。
该产品采用油冷却方式全密封结构,在有效除铁范围内具有吸力大,磁场力均匀等特点,是糖厂中用于提高白糖产品质量等级必不可少的设备。
XTL8系列油冷白糖电磁除铁器主要技术参数表。
