ug图层管理

图层设置1建立新类目的步骤(1)选择菜单“格式”7“图层类别”命令，系统弹出“图层类别”对话框。

(2)在“图层类别”对话框中的“类别”文本框输入新类别的名称。

(3)单击“创建/编辑”按钮，系统弹出“图层类别“对话框(4)在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下(1)“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态(2)“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

(3)“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

(4)“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

(5)“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

(6)“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

(7)“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

(8)“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

(9)“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

(10)“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

(11)“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

(12)“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式”7“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。

在“图层”列表框中选择图层，单击“可见” ，是指定的图层可见。

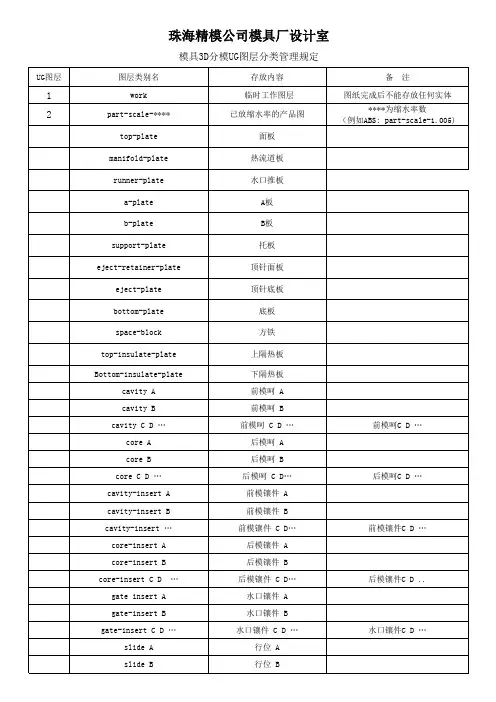

珠海精模公司模具厂设计室模具3D分模UG图层分类管理规定
注： 1.严格按以上部件顺序依次分层。

3D文件只能新建一次，在这个3D文件上进行3D分模更新，复制，修改。

但不可移动部件图层（会影响2D文件）。

2D 标数图档名称： "2011099.prt"; 当2D标数收到"2011099-rev*.prt"时，把文件去除版本号改为“2011099.prt”更新2d图档。

2.存档时，工作图层（work)不能有任何实体；改模时，存档时只显示改
过的实体，改动的曲面用红色表示。

3.分完模后须将垃圾清理掉(如:曲线，曲面等）
4.图档的命名：“模号”+“-rev1” 例如：2011099-rev1.prt,
以后每修改一次增加版本号例如：2011099-rev2.prt
3D铜公另外存档：例如：2011099edm-rev1.prt
以后每修改一次增加版本号例如：2011099edm-rev2.prt。

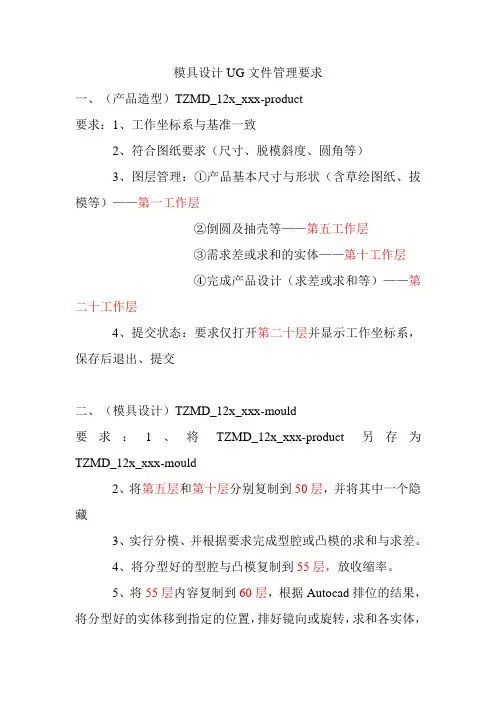

模具设计UG文件管理要求一、（产品造型）TZMD_12x_xxx-product要求：1、工作坐标系与基准一致2、符合图纸要求（尺寸、脱模斜度、圆角等）3、图层管理：①产品基本尺寸与形状（含草绘图纸、拔模等）——第一工作层②倒圆及抽壳等——第五工作层③需求差或求和的实体——第十工作层④完成产品设计（求差或求和等）——第二十工作层4、提交状态：要求仅打开第二十层并显示工作坐标系，保存后退出、提交二、（模具设计）TZMD_12x_xxx-mould要求：1、将TZMD_12x_xxx-product另存为TZMD_12x_xxx-mould2、将第五层和第十层分别复制到50层，并将其中一个隐藏3、实行分模、并根据要求完成型腔或凸模的求和与求差。

4、将分型好的型腔与凸模复制到55层，放收缩率。

5、将55层内容复制到60层，根据Autocad排位的结果，将分型好的实体移到指定的位置，排好镜向或旋转，求和各实体，并使工作坐标系建立为模具中心。

6、将60层内容复制到80层，并将模板拉伸到合适的尺寸。

7、将80层复制到99层，调出在Autocad已设计的标准模架，并将相应模板，替换和导柱等求差（或先将标准模架中型腔板先开框，再求和8、（如关闭所有层，显示或复制99层，下同，100-119胡波文件）浇注系统130层9、顶出系统140层10、冷却水路150层11、有模仁或镶块在160层12、完整模具（已求差或求和后）移至200层13、提交状态：要求仅打开第200层并显示工作坐标系，保存后退出、提交三、（模具零件设计）TZMD_12x_xxx-part要求：1、将TZMD_12x_xxx-mould另存为TZMD_12x_xxx-part2、确定是原TZMD_12x_xxx-mould已有保存，再删除TZMD_12x_xxx-part各个工作层，仅保留200层。

3、删除所有的零件实体，仅保留型腔或凸模零件。

4、透明处理，保存并提交。

图层设置1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。

在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。

1 建立新类目的步骤（1） 选择菜单“格式”→“图层类别”命令，系统弹出“图层类别 ”对话框。

（2） 在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3） 单击“创建 /编辑”按钮，系统弹出 “图层类别 “对话框（4） 在“图层”列表中选择 需要的图层 ，单击“ 添加 ”按钮，再单击“确定”按钮即完成新的类目建立。

2 编辑类目 “图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器” 文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态， 可选状态的图层允许用户选择其上的所有对象。

（7） “作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8） “不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9） “只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（1）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3 在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确 定”按钮，弹出“视图中的可见图层”对话框。

图层设置目前我们常用图层列表：1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。

图层设置1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。

在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。

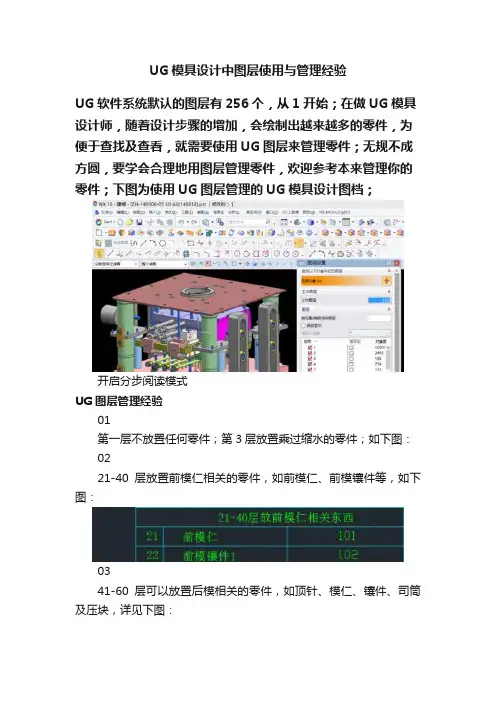

UG模具设计中图层使用与管理经验
UG软件系统默认的图层有256个，从1开始；在做UG模具设计师，随着设计步骤的增加，会绘制出越来越多的零件，为便于查找及查看，就需要使用UG图层来管理零件；无规不成方圆，要学会合理地用图层管理零件，欢迎参考本来管理你的零件；下图为使用UG图层管理的UG模具设计图档；
开启分步阅读模式
UG图层管理经验
01
第一层不放置任何零件；第3层放置乘过缩水的零件；如下图：
02
21-40层放置前模仁相关的零件，如前模仁、前模镶件等，如下图：
03
41-60层可以放置后模相关的零件，如顶针、模仁、镶件、司筒及压块，详见下图：
04
61-80层放置斜顶相关的零件，如斜顶、斜顶座等，如下图：
05
81-100层放置滑块相关的零件，如行位压块、铲基、行位等；如下图：
06
100至109层放置前模胚相关的零件；（如果你使用胡波工具，其调出来的模胚就是按此规范来进行区分的）如下图：
07
110-119放置后模胚相关的零件，详情如下图：
08
200层以后，就放置一些文字及其杂项；如下图：
09
图层的使用，不是一天两天就可以熟练的，工作长了，自然就熟了。

本页搜狗指南内容仅供参考，请您根据自身实际情况谨慎操作。

尤其涉及您或第三方利益等事项，请咨询专业人士处理。

图层设置1建立新类目的步骤（1）选择菜单“格式"→“图层类别”命令，系统弹出“图层类别”对话框.（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称.（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层"列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立.2编辑类目“图层设置”对话框的选项如下（1)“工作"文本框:在其中输入某图层类别的名称，系统会选择属于该类别的所有图层,并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

(3）“编辑类别"按钮：单击该按钮，弹出“图层类别"对话框，可以利用对话框对图层进行各种相关操作.（4)“信息"按钮：单击该按钮,弹出“信息"对话框。

其中显示该部件文件中所有的图层及图层的相关信息,如图层编号、状态和图层类别等.(5）“过滤器”文本框:在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称.（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层"按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮:单击该按钮，隐藏指定的图层，其上的所有对象不可见。

(9）“只可见"按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见.(10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11)“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12)“全部适合后显示”复选框:选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式"→“视图中可见图层"命令。

图层设置1建立新类目的步骤（1）选择菜单“格式”→“图层类别"命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮,系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层,单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1)“工作”文本框：在其中输入某图层类别的名称,系统会选择属于该类别的所有图层，并自动改变其状态（2)“范围或类别”文本框:在其中输入图层的名称,系统会选择属于该类别的所有图层，并自动改变其状态.（3)“编辑类别”按钮:单击该按钮,弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作.(4）“信息”按钮:单击该按钮，弹出“信息"对话框.其中显示该部件文件中所有的图层及图层的相关信息,如图层编号、状态和图层类别等.(5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

(6）“可选”按钮:利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象.(7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层.（8）“不可见”按钮:单击该按钮,隐藏指定的图层，其上的所有对象不可见.（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10)“显示对象数量”复选框：选中该复选框,系统会在图层列中各图层号的右边显示它所包含的对象数量.（11)“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框:选中该复选框，系统会将选中图层的所有对象充满整个显示区域.3在视图中可见选择菜单“格式”→“视图中可见图层"命令。

在视图列表框中选择需要的视图，单击“确定"按钮，弹出“视图中的可见图层”对话框。

简要操作步骤：STEP 1、打开提供的练习文件，单击【格式】-【图层设置】进入“图层设置对话框”。

STEP 2、设置工作图层。

在“工作图层”栏中输入图层名称（数字1~256）,这里输入2，然后按【Enter】键，即可在“图层”栏中显示图层2，并同时将其设置为工作图层。

STEP 3、单击“关闭”按钮，择用户创建的任何图层都会包含在工作图层内。

STEP 4、切换工作图层。

可在“图层”栏中双击图层名切换工作图层，同时也可以在“实用工具”中切换工作图层，STEP 5、如果避免对某层进行控制，可以取消该图层前面的勾选，将其隐藏，如我们吧基准坐标系隐藏。

如图所示：技巧分析：隐藏图层即可隐藏该图层内的特征，单击隐藏按钮，隐藏的特征将不会被显示。

此时只能重新勾选图层，或在“部件导航器”中选择特征后右击鼠标执行“显示”命令才会显示。

在窗口中单击特征，该特征会加亮显示。

STEP 6、勾选图层中的“仅可见”项，表示该图层内的的特征仅显示在窗口中。

选择零件中的坐标系将无法被选取。

STEP 7、如果要显示所有图层，可在“显示”下拉列表中选择“所有图层”项显示256个图层，双击任何一个图层都将其设置为工作图层。

STEP 8、图层类别设置。

勾选“图层”栏中的“类别显示”复选框，将显示所有类别，如图所示：STEP 9、用户创建的图层类别系统都将被集中到Solids项中，单击Solids项可展开其子项图层。

STEP 10、选择图层不放，如选择图层2，将其拖动到相关类别中，例如Curves，如图所示。

完成后，该图层将被移动至Curves类别中。

2、将选定的特征移动至其他图层。

STEP 1、单击【格式】-【移动至图层】命令，弹出“类选择”对话框。

选择零件底板和曲线后单击鼠标中键，弹出“移动图层”对话框，如图所示：SEEP 2、在“目标图层或类别”栏中输入新图层名称，如输入28，完成后单击“确定”按钮，该特征则被移动到新图层中。

附加技巧：将图层移动到其他图层的另一种方法：选择特征后单击按钮，弹出“编辑对象显示”对话框对话框，在“图层”栏中输入新层名，如图所示：STEP 3、【Ctrl +L】组合键，在“图层设置”对话框中取消图层28前面的勾选将图层设置成不可见状态，此时工作窗口中的零件如图所示。

图层设置1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。

在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。

ug里面图层的名词解释UG软件是一款广泛应用于工程设计行业的CAD软件，其内置了丰富的功能和工具，使得绘图和设计变得更加便捷高效。

而在UG软件中，图层是一个重要的概念，它能够帮助用户更好地组织和管理绘图内容。

本文将对UG软件中图层的一些常见名词进行解释，帮助读者更好地理解和应用这些概念。

一、图层（Layers）在UG软件中，图层是用来组织和管理绘图对象的工具。

每个绘图对象都可以被分配到不同的图层上，以实现对这些对象的分类和控制。

通过图层，用户可以方便地对绘图进行修改、编辑和管理，提高绘图效率和准确性。

二、激活图层（Activate Layer）在UG软件中，激活图层是指将当前绘图工作设置为指定的图层，所有的绘图对象将会被绘制在该图层上。

激活图层是进行绘图和编辑操作的前提，在绘图过程中，用户可以根据需要切换激活的图层，以达到绘图内容的逻辑关系和分层目的。

三、图层状态（Layer Status）在UG软件中，图层状态指的是图层的可见性、锁定状态和冻结状态。

可见性是指是否显示该图层中的绘图对象，锁定状态是指该图层中的绘图对象是否可以被修改和编辑，冻结状态是指该图层中的绘图对象是否可以被选择和操作。

通过调整图层状态，用户可以方便地控制绘图对象的显示和编辑属性，提高绘图效率和效果。

四、图层管理器（Layer Manager）图层管理器是UG软件中用来管理和设置图层属性的工具。

通过图层管理器，用户可以创建、删除、修改和设置图层的各种属性，如名称、颜色、线型、线宽等。

图层管理器还可以对图层进行排序、过滤和查找，以方便用户进行图层的管理和使用。

五、图层过滤（Layer Filter）图层过滤是UG软件中的一种功能，可以通过指定条件来筛选并显示符合条件的图层。

通过图层过滤，用户可以快速找到需要的图层，以方便进行相关的操作和处理。

图层过滤可以根据图层名称、图层属性或其他条件进行设置，帮助用户更好地组织和管理绘图内容。

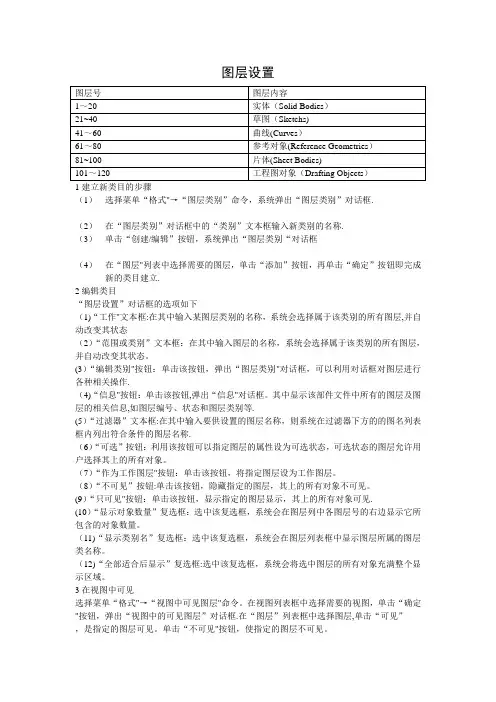

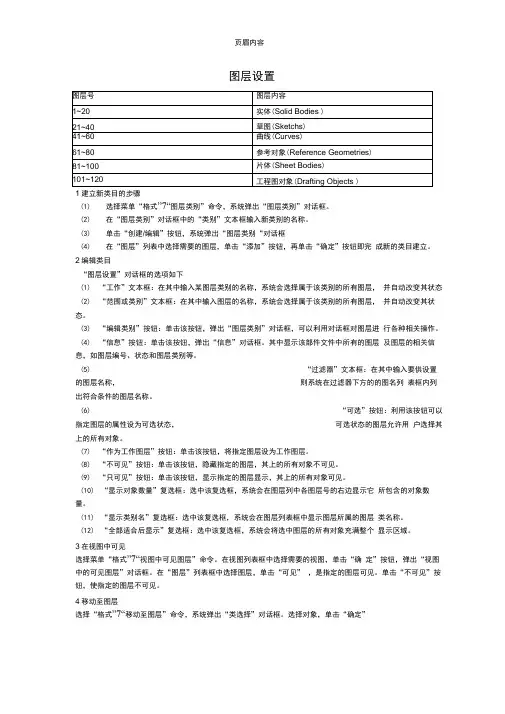

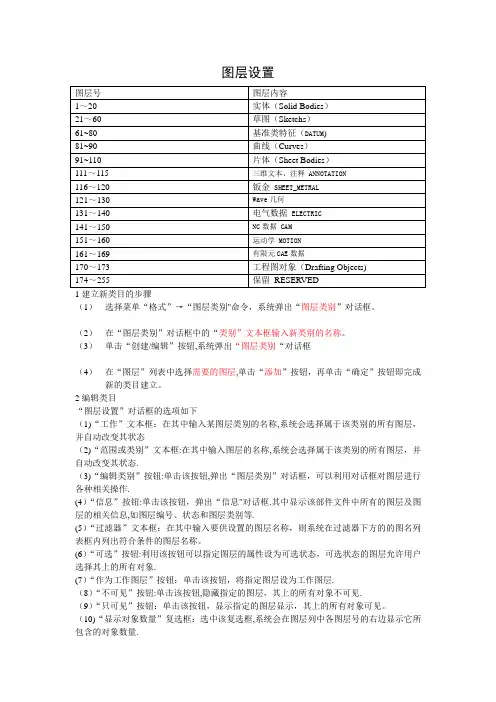

[讲解]ug图层设置简介图层设置图层号图层内容1~20 实体(Solid Bodies)21~40 草图(Sketchs)41~60 曲线(Curves)61~80 参考对象(Reference Geometries) 81~100 片体(Sheet Bodies)101~120 工程图对象(Drafting Objects) 1建立新类目的步骤(1) 选择菜单“格式”?“图层类别”命令，系统弹出“图层类别”对话框。

(2) 在“图层类别”对话框中的“类别”文本框输入新类别的名称。

(3) 单击“创建/编辑”按钮，系统弹出“图层类别“对话框(4) 在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下(1)“工作”文本框:在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态(2)“范围或类别”文本框:在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

(3)“编辑类别”按钮:单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

(4)“信息”按钮:单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

(5)“过滤器”文本框:在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

(6)“可选”按钮:利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

(7)“作为工作图层”按钮:单击该按钮，将指定图层设为工作图层。

(8)“不可见”按钮:单击该按钮，隐藏指定的图层，其上的所有对象不可见。

(9)“只可见”按钮:单击该按钮，显示指定的图层显示，其上的所有对象可见。

(10)“显示对象数量”复选框:选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

图层设置1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。

在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。
