ug图层设置教程

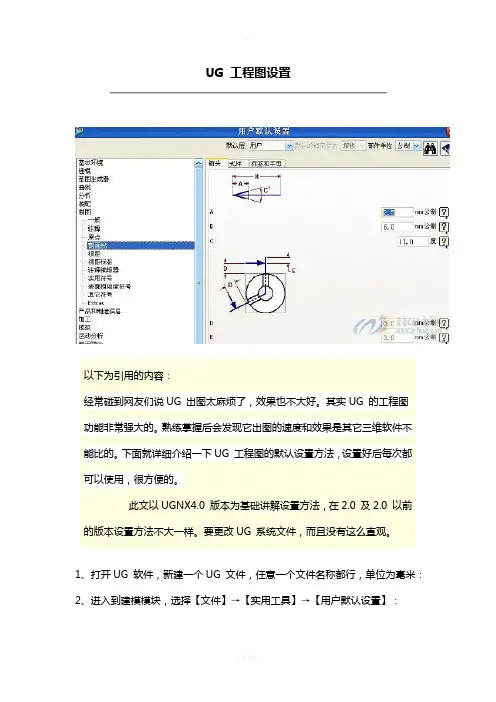

UG 工程图设置以下为引用的内容：经常碰到网友们说UG 出图太麻烦了，效果也不大好。

其实UG 的工程图功能非常强大的。

熟练掌握后会发现它出图的速度和效果是其它三维软件不能比的。

下面就详细介绍一下UG 工程图的默认设置方法，设置好后每次都可以使用，很方便的。

此文以UGNX4.0 版本为基础讲解设置方法，在2.0 及2.0 以前的版本设置方法不大一样。

要更改UG 系统文件，而且没有这么直观。

1、打开UG 软件，新建一个UG 文件，任意一个文件名称都行，单位为毫米：2、进入到建模模块，选择【文件】→【实用工具】→【用户默认设置】：3、在【基本环境】→【工作平面】→【栅格（图纸）】设置，图纸页上显示栅格和捕捉格栅点前面都不要勾上。

4、在【基本环境】→【绘图】→【颜色】设置为白纸黑字，【宽度】设置见下图，使用【定制的3 个宽度】，定制的3 个宽度根据实际所需进行设置下一步5、在【制图】→【一般】→【图纸】设置正交投影为第一象限。

6、在【制图】→【一般】→【视图7、在【制图】→【注释】→【尺寸】按下图设置，尺寸小数等根据实际需求设置：8、在【制图】→【注释】→【倒角尺寸】按下图设置，间隙因子设置为0.09、在【制图】→【注释】→【窄尺寸】按下图设置：10、在【制图】→【注释】→【直线箭头】按下图设置：下一步下一步下一步11、在【制图】→【注释】→【文字】按下图设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图单独设置）：注1：blockfont 字体的点、分号，逗号都不是很理想，点都是空心的，很不好看。

但UG 修改能力是很强的，那些空心的点都可以改成实心的，具体的改法请参考我做的一个视频文件《编辑UG 中的字符》。

注2：中文字体使用chinesef_fs，这个字体可以在网上搜索“UG38 种中文字体”，在这里面包含了我们所需的chinesef_fs 字体。

下一步.下一步下一步12、在【制图】→【注释】→【单位】按下图设置，抑制尾零前要勾上：13、在【制图】→【注释】→【半径】按下图设置，A 为0.0：14、在【制图】→【原点】设置按下图：15、在【制图】→【剖面线】→【箭头】设置按下图：16、在【制图】→【剖面线】→【式样】设置按下图：17、在【制图】→【视图标签】→【其它】设置按下图：18、在【制图】→【视图标签】→【详细】设置按下图：19、在【制图】→【视图标签】→【剖面】设置按下图：20、在【制图】→【注释编辑器】→【几何公差符号】设置按下图：21、在【制图】→【实用符号】→【标准】设置按下图：22、在【制图】→【表面粗糙度符号】→【一般】设置按下图：23、到此，UG 工程图的设置基本到位了，点击用户默认设置对话框右下角的确定就可以保存刚才的设置了。

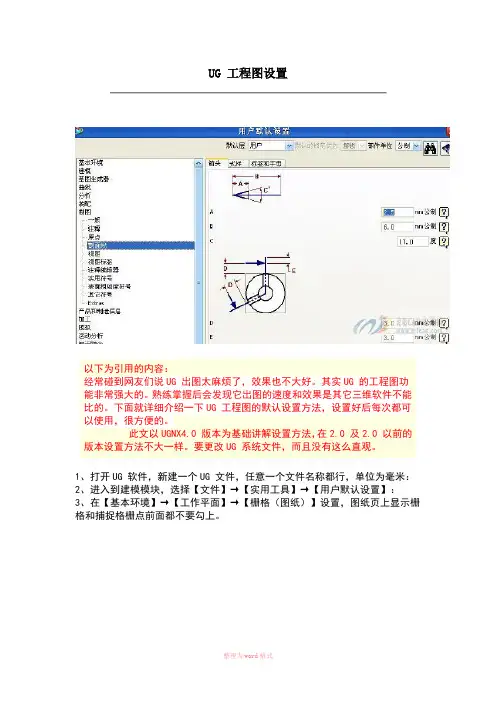

UG 工程图设置1、打开UG 软件，新建一个UG 文件，选择任意文件名，单位为毫米；2、进入到建模模块，选择【文件file】→【实用工具Utilities】→【用户默认设置Customer Defaults】；3、在【基本环境Gateway】→【工作平面Work Plane】→【格栅（图纸）Grid(drawing)】设置，图纸页上显示栅格和捕捉格栅点前面都不要勾上。

4、在【基本环境Gateway】→【绘图Ploting】→【颜色colors】设置为白纸黑字，【宽度widths】设置见下图，使用【定制的3 个宽度custom 3 widths】，定制的3 个宽度根据实际所需进行设置；5、在【制图drafting】→【一般general】→【图纸drawing】设置正交投影为第一象限；6、在【制图drafting】→【一般general】→【视图view】设置不显示边界；7、在【制图drafting】→【注释annotation】→【尺寸dimension】按下图设置，尺寸小数等根据实际需求设置；8、在【制图drafting】→【注释annotation】→【倒角尺寸chamfer dimension】按下图设置，间隙因子设置为0.09、在【制图drafting】→【注释annotation】→【窄尺寸narrow dimension】按下图设置：10、在【制图drafting】→【注释annotation】→【直线箭头line/arrow】按下图设置：11、在【制图drafting】→【注释annotation】→【文字lettering】按下图设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图单独设置）：注1：blockfont 字体的点、分号，逗号都不是很理想，点都是空心的，很不好看。

但UG 修改能力是很强的，那些空心的点都可以改成实心的，具体的改法请参考我做的一个视频文件《编辑UG 中的字符》。

UG 工程图设置以下为引用的内容：经常碰到网友们说UG 出图太麻烦了，效果也不大好。

其实UG 的工程图功能非常强大的。

熟练掌握后会发现它出图的速度和效果是其它三维软件不能比的。

下面就详细介绍一下UG 工程图的默认设置方法，设置好后每次都可以使用，很方便的。

此文以UGNX4.0 版本为基础讲解设置方法，在2.0 及2.0 以前的版本设置方法不大一样。

要更改UG 系统文件，而且没有这么直观。

1、打开UG 软件，新建一个UG 文件，任意一个文件名称都行，单位为毫米：2、进入到建模模块，选择【文件】→【实用工具】→【用户默认设置】：3、在【基本环境】→【工作平面】→【栅格（图纸）】设置，图纸页上显示栅格和捕捉格栅点前面都不要勾上。

4、在【基本环境】→【绘图】→【颜色】设置为白纸黑字，【宽度】设置见下图，使用【定制的3 个宽度】，定制的3 个宽度根据实际所需进行设置下一步5、在【制图】→【一般】→【图纸】设置正交投影为第一象限。

6、在【制图】→【一般】→【视图7、在【制图】→【注释】→【尺寸】按下图设置，尺寸小数等根据实际需求设置：8、在【制图】→【注释】→【倒角尺寸】按下图设置，间隙因子设置为0.09、在【制图】→【注释】→【窄尺寸】按下图设置：10、在【制图】→【注释】→【直线箭头】按下图设置：下一步下一步下一步11、在【制图】→【注释】→【文字】按下图设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图单独设置）：注1：blockfont 字体的点、分号，逗号都不是很理想，点都是空心的，很不好看。

但UG 修改能力是很强的，那些空心的点都可以改成实心的，具体的改法请参考我做的一个视频文件《编辑UG 中的字符》。

注2：中文字体使用chinesef_fs，这个字体可以在网上搜索“UG38 种中文字体”，在这里面包含了我们所需的chinesef_fs 字体。

下一步.下一步下一步12、在【制图】→【注释】→【单位】按下图设置，抑制尾零前要勾上：13、在【制图】→【注释】→【半径】按下图设置，A 为0.0：14、在【制图】→【原点】设置按下图：15、在【制图】→【剖面线】→【箭头】设置按下图：16、在【制图】→【剖面线】→【式样】设置按下图：17、在【制图】→【视图标签】→【其它】设置按下图：18、在【制图】→【视图标签】→【详细】设置按下图：19、在【制图】→【视图标签】→【剖面】设置按下图：20、在【制图】→【注释编辑器】→【几何公差符号】设置按下图：21、在【制图】→【实用符号】→【标准】设置按下图：22、在【制图】→【表面粗糙度符号】→【一般】设置按下图：23、到此，UG 工程图的设置基本到位了，点击用户默认设置对话框右下角的确定就可以保存刚才的设置了。

图层设置１建立新类目得步骤（1）选择菜单“格式”→“图层类别”命令,系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中得“类别”文本框输入新类别得名称。

（3）单击“创建/编辑”按钮,系统弹出“图层类别“对话框（4）在“图层”列表中选择需要得图层,单击“添加”按钮,再单击“确定”按钮即完成新得类目建立。

２编辑类目“图层设置”对话框得选项如下(1)“工作”文本框:在其中输入某图层类别得名称,系统会选择属于该类别得所有图层,并自动改变其状态(２)“范围或类别”文本框:在其中输入图层得名称,系统会选择属于该类别得所有图层,并自动改变其状态。

(３)“编辑类别"按钮:单击该按钮,弹出“图层类别"对话框,可以利用对话框对图层进行各种相关操作。

(４)“信息"按钮:单击该按钮,弹出“信息”对话框。

其中显示该部件文件中所有得图层及图层得相关信息,如图层编号、状态与图层类别等。

(５)“过滤器”文本框:在其中输入要供设置得图层名称,则系统在过滤器下方得得图名列表框内列出符合条件得图层名称。

(6)“可选”按钮:利用该按钮可以指定图层得属性设为可选状态,可选状态得图层允许用户选择其上得所有对象。

(７)“作为工作图层”按钮:单击该按钮,将指定图层设为工作图层、(8)“不可见”按钮:单击该按钮,隐藏指定得图层,其上得所有对象不可见。

(9)“只可见”按钮:单击该按钮,显示指定得图层显示,其上得所有对象可见、(10)“显示对象数量”复选框:选中该复选框,系统会在图层列中各图层号得右边显示它所包含得对象数量。

(１１)“显示类别名”复选框:选中该复选框,系统会在图层列表框中显示图层所属得图层类名称。

(12)“全部适合后显示”复选框:选中该复选框,系统会将选中图层得所有对象充满整个显示区域。

３在视图中可见选择菜单“格式”→“视图中可见图层"命令。

在视图列表框中选择需要得视图,单击“确定”按钮,弹出“视图中得可见图层"对话框、在“图层”列表框中选择图层,单击“可见”,就是指定得图层可见。

1 建立新类目的步骤（1） 选择菜单“格式”→“图层类别”命令，系统弹出“图层类别 ”对话框。

（2） 在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3） 单击“创建 /编辑”按钮，系统弹出 “图层类别 “对话框（4） 在“图层”列表中选择 需要的图层 ，单击“ 添加 ”按钮，再单击“确定”按钮即完成新的类目建立。

2 编辑类目 “图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器” 文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态， 可选状态的图层允许用户选择其上的所有对象。

（7） “作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8） “不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9） “只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（1）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3 在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确 定”按钮，弹出“视图中的可见图层”对话框。

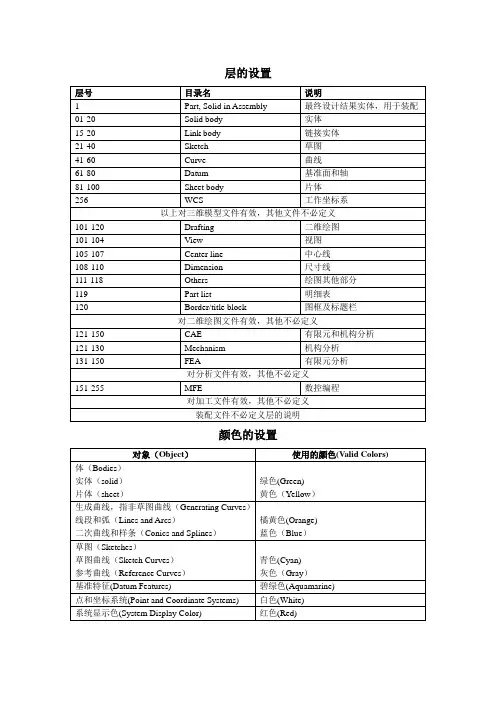

图层设置目前我们常用图层列表：1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。

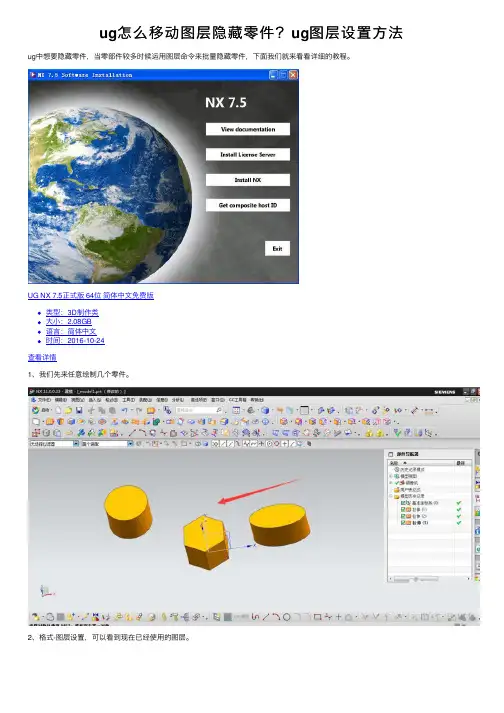

ug怎么移动图层隐藏零件？ug图层设置⽅法ug中想要隐藏零件，当零部件较多时候运⽤图层命令来批量隐藏零件，下⾯我们就来看看详细的教程。

UG NX 7.5正式版 64位简体中⽂免费版
类型：3D制作类
⼤⼩：2.08GB
语⾔：简体中⽂
时间：2016-10-24
查看详情
1、我们先来任意绘制⼏个零件。

2、格式-图层设置，可以看到现在已经使⽤的图层。

3、格式-移动⾄图层，调出移动图层命令。

4、选择我们要移动图层的零件。

5、我们将其移动到第⼆层，点击确定。

6、格式-图层设置，这时可以看到图层2.
7、将图层2前⾯勾选去掉，可以发现图层2中的零件已被隐藏。

以上就是ug通过调整图层来隐藏零件的教程，希望⼤家喜欢，请继续关注。

UG模具设计中图层使用与管理经验
UG软件系统默认的图层有256个，从1开始；在做UG模具设计师，随着设计步骤的增加，会绘制出越来越多的零件，为便于查找及查看，就需要使用UG图层来管理零件；无规不成方圆，要学会合理地用图层管理零件，欢迎参考本来管理你的零件；下图为使用UG图层管理的UG模具设计图档；
开启分步阅读模式
UG图层管理经验
01
第一层不放置任何零件；第3层放置乘过缩水的零件；如下图：
02
21-40层放置前模仁相关的零件，如前模仁、前模镶件等，如下图：
03
41-60层可以放置后模相关的零件，如顶针、模仁、镶件、司筒及压块，详见下图：
04
61-80层放置斜顶相关的零件，如斜顶、斜顶座等，如下图：
05
81-100层放置滑块相关的零件，如行位压块、铲基、行位等；如下图：
06
100至109层放置前模胚相关的零件；（如果你使用胡波工具，其调出来的模胚就是按此规范来进行区分的）如下图：
07
110-119放置后模胚相关的零件，详情如下图：
08
200层以后，就放置一些文字及其杂项；如下图：
09
图层的使用，不是一天两天就可以熟练的，工作长了，自然就熟了。

本页搜狗指南内容仅供参考，请您根据自身实际情况谨慎操作。

尤其涉及您或第三方利益等事项，请咨询专业人士处理。

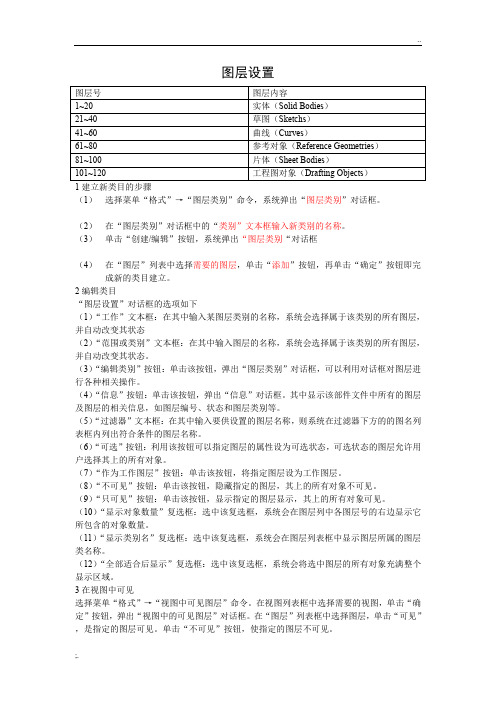

图层设置图层号图层内容1~20 实体（Solid Bodies）21~40 草图（Sketchs）41~60 曲线（Curves）61~80 参考对象（Reference Geometries）81~100 片体（Sheet Bodies）101~120 工程图对象（Drafting Objects）1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

图层设置1建立新类目得步骤（1）选择菜单“格式”→“图层类别"命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中得“类别”文本框输入新类别得名称.（3）单击“创建/编辑”按钮,系统弹出“图层类别“对话框（4）在“图层”列表中选择需要得图层,单击“添加"按钮,再单击“确定”按钮即完成新得类目建立。

２编辑类目“图层设置"对话框得选项如下(１）“工作”文本框:在其中输入某图层类别得名称,系统会选择属于该类别得所有图层,并自动改变其状态(2）“范围或类别"文本框：在其中输入图层得名称，系统会选择属于该类别得所有图层,并自动改变其状态。

（3)“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4)“信息”按钮:单击该按钮,弹出“信息”对话框.其中显示该部件文件中所有得图层及图层得相关信息,如图层编号、状态与图层类别等。

(５）“过滤器”文本框:在其中输入要供设置得图层名称，则系统在过滤器下方得得图名列表框内列出符合条件得图层名称。

（６)“可选"按钮:利用该按钮可以指定图层得属性设为可选状态,可选状态得图层允许用户选择其上得所有对象。

(7)“作为工作图层"按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定得图层，其上得所有对象不可见。

（９）“只可见”按钮:单击该按钮，显示指定得图层显示，其上得所有对象可见。

(１0）“显示对象数量”复选框：选中该复选框,系统会在图层列中各图层号得右边显示它所包含得对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属得图层类名称.（１２)“全部适合后显示"复选框：选中该复选框，系统会将选中图层得所有对象充满整个显示区域.3在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要得视图，单击“确定”按钮,弹出“视图中得可见图层"对话框.在“图层”列表框中选择图层，单击“可见"，就是指定得图层可见。

简要操作步骤：STEP 1、打开提供的练习文件，单击【格式】-【图层设置】进入“图层设置对话框”。

STEP 2、设置工作图层。

在“工作图层”栏中输入图层名称（数字1~256）,这里输入2，然后按【Enter】键，即可在“图层”栏中显示图层2，并同时将其设置为工作图层。

STEP 3、单击“关闭”按钮，择用户创建的任何图层都会包含在工作图层内。

STEP 4、切换工作图层。

可在“图层”栏中双击图层名切换工作图层，同时也可以在“实用工具”中切换工作图层，STEP 5、如果避免对某层进行控制，可以取消该图层前面的勾选，将其隐藏，如我们吧基准坐标系隐藏。

如图所示：技巧分析：隐藏图层即可隐藏该图层内的特征，单击隐藏按钮，隐藏的特征将不会被显示。

此时只能重新勾选图层，或在“部件导航器”中选择特征后右击鼠标执行“显示”命令才会显示。

在窗口中单击特征，该特征会加亮显示。

STEP 6、勾选图层中的“仅可见”项，表示该图层内的的特征仅显示在窗口中。

选择零件中的坐标系将无法被选取。

STEP 7、如果要显示所有图层，可在“显示”下拉列表中选择“所有图层”项显示256个图层，双击任何一个图层都将其设置为工作图层。

STEP 8、图层类别设置。

勾选“图层”栏中的“类别显示”复选框，将显示所有类别，如图所示：STEP 9、用户创建的图层类别系统都将被集中到Solids项中，单击Solids项可展开其子项图层。

STEP 10、选择图层不放，如选择图层2，将其拖动到相关类别中，例如Curves，如图所示。

完成后，该图层将被移动至Curves类别中。

2、将选定的特征移动至其他图层。

STEP 1、单击【格式】-【移动至图层】命令，弹出“类选择”对话框。

选择零件底板和曲线后单击鼠标中键，弹出“移动图层”对话框，如图所示：SEEP 2、在“目标图层或类别”栏中输入新图层名称，如输入28，完成后单击“确定”按钮，该特征则被移动到新图层中。

附加技巧：将图层移动到其他图层的另一种方法：选择特征后单击按钮，弹出“编辑对象显示”对话框对话框，在“图层”栏中输入新层名，如图所示：STEP 3、【Ctrl +L】组合键，在“图层设置”对话框中取消图层28前面的勾选将图层设置成不可见状态，此时工作窗口中的零件如图所示。
