第一模块：UG8.5的基本操作

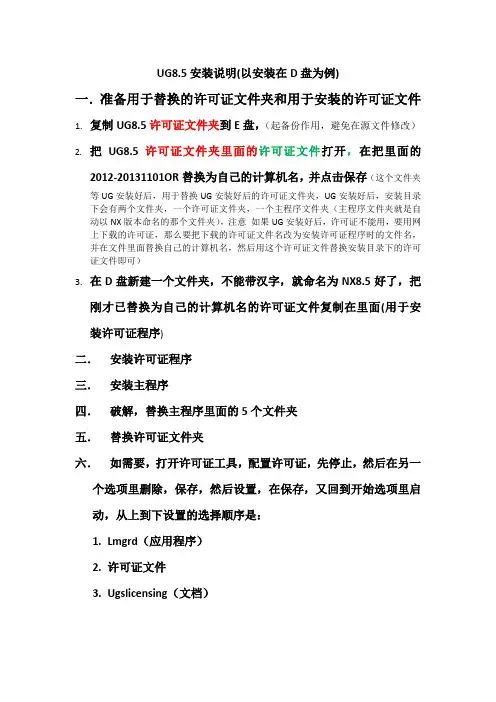

UG8.5安装说明(以安装在D盘为例)
一．准备用于替换的许可证文件夹和用于安装的许可证文件
1.复制UG8.5许可证文件夹到E盘，（起备份作用，避免在源文件修改）
2.把UG8.5许可证文件夹里面的许可证文件打开，在把里面的
2012-20131101OR替换为自己的计算机名，并点击保存（这个文件夹
等UG安装好后，用于替换UG安装好后的许可证文件夹，UG安装好后，安装目录下会有两个文件夹，一个许可证文件夹，一个主程序文件夹（主程序文件夹就是自动以NX版本命名的那个文件夹），注意如果UG安装好后，许可证不能用，要用网上下载的许可证，那么要把下载的许可证文件名改为安装许可证程序时的文件名，并在文件里面替换自己的计算机名，然后用这个许可证文件替换安装目录下的许可证文件即可）
3.在D盘新建一个文件夹，不能带汉字，就命名为NX8.5好了，把
刚才已替换为自己的计算机名的许可证文件复制在里面(用于安装许可证程序)
二．安装许可证程序
三．安装主程序
四．破解，替换主程序里面的5个文件夹
五．替换许可证文件夹
六．如需要，打开许可证工具，配置许可证，先停止，然后在另一个选项里删除，保存，然后设置，在保存，又回到开始选项里启动，从上到下设置的选择顺序是：
1.Lmgrd（应用程序）
2.许可证文件
3.Ugslicensing（文档）。

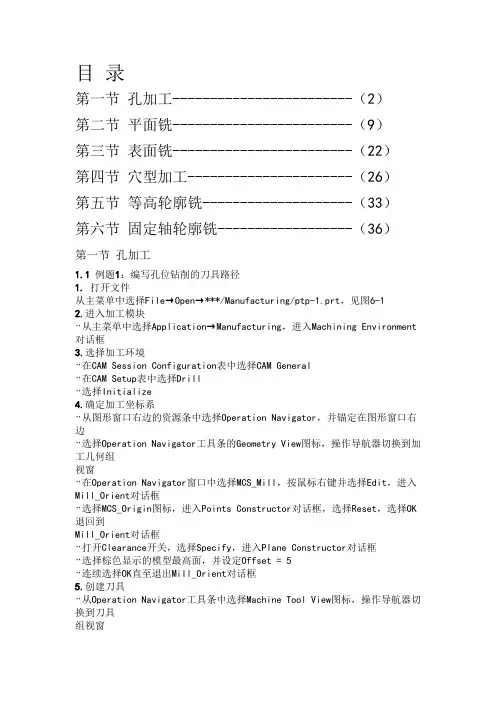

目录第一节孔加工------------------------（2）第二节平面铣------------------------（9）第三节表面铣------------------------（22）第四节穴型加工----------------------（26）第五节等高轮廓铣--------------------（33）第六节固定轴轮廓铣------------------（36）第一节孔加工1.1 例题1：编写孔位钻削的刀具路径1. 打开文件从主菜单中选择File→Open→***/Manufacturing/ptp-1.prt，见图6-12.进入加工模块¨从主菜单中选择Application→Manufacturing，进入Machining Environment 对话框3.选择加工环境¨在CAM Session Configuration表中选择CAM General¨在CAM Setup表中选择Drill¨选择Initialize4.确定加工坐标系¨从图形窗口右边的资源条中选择Operation Navigator，并锚定在图形窗口右边¨选择Operation Navigator工具条的Geometry View图标，操作导航器切换到加工几何组视窗¨在Operation Navigator窗口中选择MCS_Mill，按鼠标右键并选择Edit，进入Mill_Orient对话框¨选择MCS_Origin图标，进入Points Constructor对话框，选择Reset，选择OK 退回到Mill_Orient对话框¨打开Clearance开关，选择Specify，进入Plane Constructor对话框¨选择棕色显示的模型最高面，并设定Offset = 5¨连续选择OK直至退出Mill_Orient对话框5.创建刀具¨从Operation Navigator工具条中选择Machine Tool View图标，操作导航器切换到刀具组视窗¨从Manufacturing Create工具条中选择Create Tool图标，出现图6-2所示对话框¨按图6-2所示进行设置，选择OK进入Drilling Tool对话框¨设定Diameter = 3¨设定刀具长度补偿登记器号码：打开Adjust Register的开关，并设定号码为5 ¨设定刀具在机床刀库中的编号：打开Tool Number的开关，并设定号码为5¨选择OK退出1.创建操作¨从Manufacturing Create工具条中选择Create Operation图标，出现图6-3所示对话框¨按图6-3所示进行设置，选择OK进入SPOT_DRILLING对话框2.选择循环类型及其参数¨从循环类型列表中选择Standard Drill（三角形箭头），进入Specify Number of对话框¨设定Number of Sets = 1，选择OK进入Cycle Parameters对话框¨选择Depth进入Cycle Depth对话框，选择Tool Tip Depth，设定Depth = 3，选择OK退回到Cycle Parameters对话框¨选择Feedrate进入Cycle Feedrate对话框，设定进给率值= 60，选择OK直至退回到SPOT_DRILLING对话框3.指定钻孔位置¨从主菜单选择Format→Layer Settings，使5层为可选择层（Selectable）¨从Geometry区域选择Holes图标，并选择Select进入Point对话框¨选择Select进入选择点、孔、圆弧的对话框。

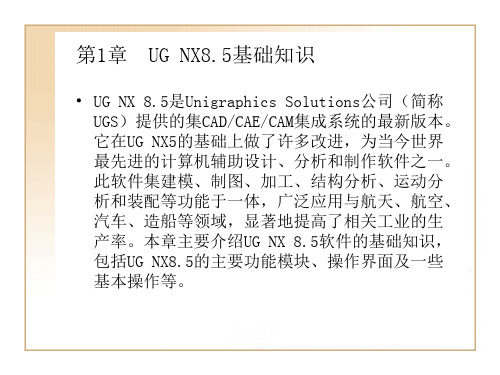

U G N X 8.5基础入门UG NX 8.5产品概述UG NX 8.5的功能模块认识UG NX 8.5工作环境系统参数设置 视图布局本章主要介绍UG NX 8.5产品概述、UG NX 8.5功能模块和UG NX 8.5工作环境方面的相关知识，同时还介绍了系统参数设置和视图布局的相关知识与操作技巧，在本章的最后针对实际的工作需求，介绍了鼠标和键盘操作、工具栏的定制以及对象显示和隐藏的方法。

通过本章的学习，读者可以掌握UG NX8.5基础入门方面的知识，为深入学习UG NX 8.5中文版知识奠定基础。

第 章1UG NX 8.5中文版基础教程1.1 UG NX 8.5产品概述UG是集CAD/CAE/CAM于一体的三维机械设计平台，也是当今世界上应用广泛的计算机辅助设计、分析与制造软件之一，在汽车、交通、航空航天、通用机械及电子工业等工程设计领域都有大规模的应用。

本节将介绍UG NX 8.5产品概述的相关知识。

1.1.1 UG NX 8.5简介UG提供了一个基于过程的产品设计环境，使产品开发从设计到加工真正实现了数据的无缝集成，从而优化了企业的产品设计与制造。

UG NX 8.5是NX系列的最新版本，NX 8.5 软件在现有功能的基础上增加了一些新功能，并提供了许多客户驱动的增强功能。

这些改进有助于缩短创建、分析、交换和标注数据所需的时间。

NX 8.5引入了一些新的仿真功能，增加了新的优化和多物理场解算方式，有助于更快速地制作和更新精度更高的分析模型，并大幅缩短结构分析、热分析和流体分析的解算时间(幅度高达 25%)。

新的功能不仅能够加快 NC 编程和加工速度、形成质量检测闭环、管理工装库，而且可以将 NC 工作数据包直接连接至车间，从而提升用户的零件制造生产效率。

1.1.2UG NX 8.5的应用领域UG是目前市场上功能最极致的工业产品设计工具，它不但拥有现今CAD/CAM软件中功能最强大的Parasolid实体建模核心技术，还提供高效能的曲面构建能力，能够完成复杂的造型设计。

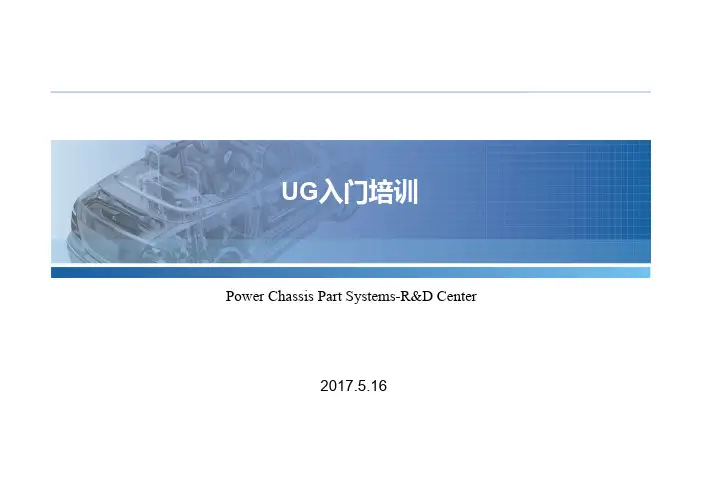

UG入门培训Power Chassis Part Systems-R&D Center2017.5.16UG介绍2019-9-33菜单栏工具栏提示栏状态栏绘图区资源栏菜单栏工具栏提示栏状态栏绘图区资源栏菜单栏工具栏提示栏状态栏制图区资源栏常用命令键介绍2019-9-310位置：操作说明：位置：功能说明：操作说明：位置：功能说明：操作说明：功能说明：功能说明：、将一个实体去除另一个实体与它有、一般配合拉伸功能一起使用；操作说明：位置：功能说明：功能说明：位置：功能说明：操作说明：功能说明：操作说明：位置：功能说明：位置：位置：操作说明：位置：功能说明：常见的建模问题2019-9-324首先需要创建一个建模的界面在工具栏的空白处右键选择自己需要的命令模块点击模块的右侧下拉小箭头在选择自己需要的命令（熟悉后可以点击最下端的文本在图标下显示在工具栏的空白处右键，选择最点击右下角的键盘命令下有我个人的快捷键附表及说明——可参考选择测量距离命令选择投影尺寸命令，并且选择需要测量尺寸的方向。

导出STEP命令中选择高级将验证导入STEP命令中将模型数据里的曲线、曲面、实体勾选创建同步建模模块中的删除面令。

在状态栏中选择需要的状态（目前是单个面）将关联的所有面选中或者按顺序选择并且删除（按照个人的经验决定数据处理的效率）适当也可以使用同步建模替换面、偏置区域等命令Ctrl+T 创建移动对象命令，选择Ctrl+T 创建移动对象命令，选择要移动的实体，以点到点的运动状态，选择相同的点位进行移动（两个零件各选一个点）Ctrl+T 创建移动对象命令，选择要移动的实体，以根据三点旋转的运动状态，定义旋转基准面，常见的工程制图问题2019-9-333设置文字、尺寸、符号等类别的属性主要是设置文字的模版，尺寸与其他的按显示效果进行调整。

设置完成后选择保存。

新状态的需要重启UG才可以使用！孔位相对尺寸一般定义为±0.2孔径尺寸一般定义为（+0.3/0）高度尺寸一般定义为±0.3铝支架/支臂：铝芯子：钣金件：/局部剖：1、在需要剖视的视图选中视图外框右键进入样式择光顺边勾选，再选择隐藏线选干涉实体的第二个右键选择表格右上角的加号，并且点击下方的样式命令，出现命常规测试工装的简单操作2019-9-342。

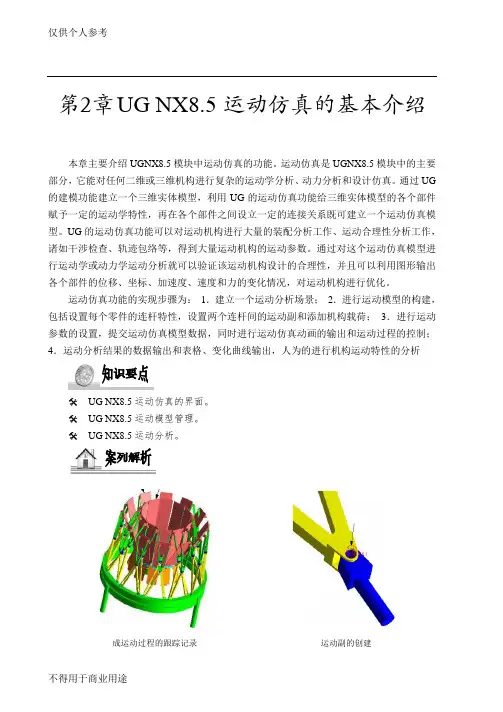

第2章UG NX8.5运动仿真的基本介绍本章主要介绍UGNX8.5模块中运动仿真的功能。

运动仿真是UGNX8.5模块中的主要部分，它能对任何二维或三维机构进行复杂的运动学分析、动力分析和设计仿真。

通过UG 的建模功能建立一个三维实体模型，利用UG的运动仿真功能给三维实体模型的各个部件赋予一定的运动学特性，再在各个部件之间设立一定的连接关系既可建立一个运动仿真模型。

UG的运动仿真功能可以对运动机构进行大量的装配分析工作、运动合理性分析工作，诸如干涉检查、轨迹包络等，得到大量运动机构的运动参数。

通过对这个运动仿真模型进行运动学或动力学运动分析就可以验证该运动机构设计的合理性，并且可以利用图形输出各个部件的位移、坐标、加速度、速度和力的变化情况，对运动机构进行优化。

运动仿真功能的实现步骤为：1．建立一个运动分析场景；2．进行运动模型的构建，包括设置每个零件的连杆特性，设置两个连杆间的运动副和添加机构载荷；3．进行运动参数的设置，提交运动仿真模型数据，同时进行运动仿真动画的输出和运动过程的控制；4．运动分析结果的数据输出和表格、变化曲线输出，人为的进行机构运动特性的分析UG NX8.5运动仿真的界面。

UG NX8.5运动模型管理。

UG NX8.5运动分析。

成运动过程的跟踪记录运动副的创建2.1 UGNX8.5运动仿真主界面在进行运动仿真之前，先要打开UG NX8.5运动仿真的主界面。

在UG 的主界面中选择菜单命令【启动】|【运动仿真】,随后弹出提示框，点击是按钮，如图2-1所示。

图2-1 执行运动仿真命令选择该菜单命令后，系统将会自动打开运动仿真的主界面，同时弹出运动仿真的工具栏。

2.1.1 运动仿真工作界面介绍点击运动仿真后UG 界面将作一定的变化，系统将会自动的打开UG 运动仿真的主界面。

该界面分为三个部分：运动仿真工具栏部分、运动场景导航窗口和绘图区，如图2-2所示。

图2-2 运动仿真主界面运动仿真工具栏运动仿真绘图区 运动仿真导航器运动仿真工具栏部分主要是运动仿真各项功能的快捷按钮，运动场景导航窗口部分主要是显示当前操作下处于工作状态的各个运动场景的信息。

UGNX8.5正式版安装教程：安装NX8.5之前，请先确认自己电脑是32位还是64位的电脑，XP系统都是32位，win7系统请在“我的计算机"--属性，然后查看自己电脑的位数，如图：1、我的电脑是64位的，然后下载好64位的NX8.5的软件，解压缩之后就会看到解压缩文件，如图：2、在这里面有一个java_ WIN7_X64虚拟机，在8.5版本里面是一定要安装的，所以这里我们先安装java_ WIN7_X64虚拟机（注：这是针对系统来定的，32位系统的下载32的JAVA 虚拟机）首先打开java_ WIN7_X64虚拟机文件夹，然后安装jre-7u9-windows-64 文件，双击进行安装，如图：3、安装完虚拟机后就要更改许可证文件。

首先找到安装包中UGSLicensing文件中的许可证文件NX8.5.lic，并复制NX8.5.lic到自己硬盘中（可以新建一文件，文件夹命名不能带有中文名称，如(D：Program Files/UG-lock/NX8.5.lic中），然后以记事本的格式打开NX8.5.lic，打开文件之后要用自己的电脑计算机的名称修改，下面红色方框中的“this_host”，如图：下面教大家如何找到自己的计算机名：在计算机上单击鼠标右键，然后选择---属性，在弹出的对话框中，选择高级系统设置，在打开的系统属性对话框中选择计算机名选项卡，红色方框内的即为计算机全名，这里需要注意的是，由于公司实行了电脑域管理，那么计算机全名后缀的部分是不需要复制，用计算机名即可，如图：然后将计算机名复制、替换到上步骤中的“this_host”中，替换效果后如图：（注：此截图由于本人电脑没加入域管理，故未分计算机名跟计算机全名)替换完成后选择文件、保存，然后关闭记事本。

4、开始安装首先打开安装程序，双击打开“Launch“打开后的对话框，如图：首先我们安装的是许可证文件，然后我们再安装主程序。
