2021年管道法兰连接工艺流程

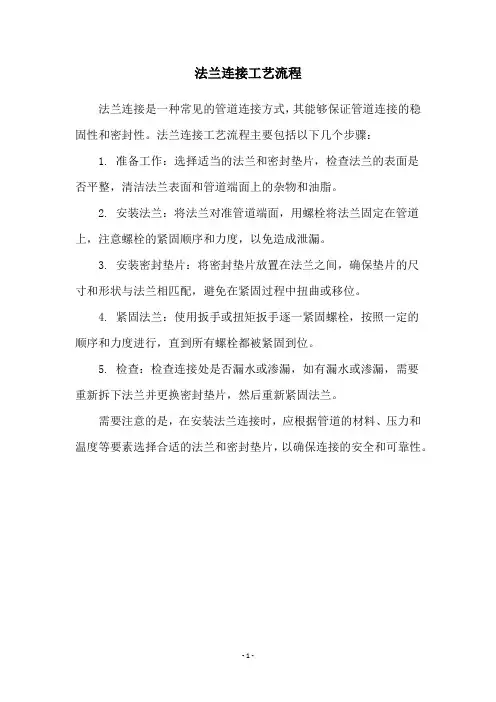

法兰连接工艺流程
法兰连接是一种常见的管道连接方式，其能够保证管道连接的稳固性和密封性。

法兰连接工艺流程主要包括以下几个步骤：
1. 准备工作：选择适当的法兰和密封垫片，检查法兰的表面是
否平整，清洁法兰表面和管道端面上的杂物和油脂。

2. 安装法兰：将法兰对准管道端面，用螺栓将法兰固定在管道上，注意螺栓的紧固顺序和力度，以免造成泄漏。

3. 安装密封垫片：将密封垫片放置在法兰之间，确保垫片的尺
寸和形状与法兰相匹配，避免在紧固过程中扭曲或移位。

4. 紧固法兰：使用扳手或扭矩扳手逐一紧固螺栓，按照一定的
顺序和力度进行，直到所有螺栓都被紧固到位。

5. 检查：检查连接处是否漏水或渗漏，如有漏水或渗漏，需要
重新拆下法兰并更换密封垫片，然后重新紧固法兰。

需要注意的是，在安装法兰连接时，应根据管道的材料、压力和温度等要素选择合适的法兰和密封垫片，以确保连接的安全和可靠性。

- 1 -。

工艺标准图名称
铸铁管不锈钢卡箍\法兰连接安装工艺标准
编号 JWA-JPS-004
工艺流程：放抱箍密封圈—连接—上螺栓
标准参考图
标准要求
①将接口断面清理平整，无飞刺，管道外表面擦洗干净涂润滑剂后放抱箍和密封圈，密封圈翻边； ②插入另一管端后，橡胶圈复位；
③管箍移至橡胶处，锁紧紧固螺栓，对大口径管道有多道卡箍，螺栓应该交替拧紧。

④、⑥、⑦横管吊架安装：横管接头、弯头、三通、四通等管件的连接处，接头每一侧必须安装1个，吊架与接头间的净距宜为500mm ，两个吊架的间距不得大于2.0m 。

吊架形式可根据管道大小确定，管道100mm 及以下可采用标记④，150mm 可采用标记⑥的角钢防幌式吊架，但管卡必须使强度能承受管道重量的反抱专用
④
⑤
①
②
③
其它要求：
立管支架应设置于管道
法兰下部便于受力；立管底⑨
部应有底托式支架；管道油
漆脱落应补刷油漆；排水管
道应该保证坡度，不得形成
反坡；
管道安装应在土建抹
灰后施工或采取保护措施，
安装其表面应该清洁干净。

法兰焊接钢管工艺流程钢管焊接的钢管与法兰连接技术，钢管对接焊缝为国家《钢结构工程施工及验收规范》中的一级焊缝，外观检查按一级质量标准: （1）钢管对焊连接对焊法兰是指两个法兰通过对管道或设备上的法兰端面进行加工，然后用螺栓将两个法兰固定在一起的焊接形式。

对焊法兰的主要特点是连接牢固、耐压、密封性好、安装和拆卸方便，适用于低压、中压和高压的管道和设备。

①钢管对接焊缝，相邻两节点之间不得有两个拼接点，且接管最小长度要大于800mm。

②钢管对焊缝的施焊式，应经过考试合格，取得国家机构认可部门颁发的“资格等级合格证"持证上岗。

③钢管对接焊缝为国家《钢结构工程施工及验收规范》中的一级焊缝，外观检查按一级质量标准:超声波检查长度100%，X光拍片长度2%。

法兰盘与钢管连接焊缝，外观检查按一级质量标准，磁粉探伤为长度25%。

④钢管对接焊缝需开坡口，双边V形缝的角度为60o~90o，焊缝高大于或等于0.8t(t为管壁)，如用衬垫焊接，则焊缝根部宽度b=24mm。

衬垫厚度820.5t。

钢管对接拼焊后，其直线度公差均不得超过名义长度的L/1000。

⑤钢管对接拼焊后，其直线度公差均不得超过名义长度的L/1000。

⑥钢管对拼焊时，工作地点温度应在0℃以上，普通碳素钢管壁厚大于或等于50mm，低合金钢管壁厚大于或等于36mm，应进行预热，预热温度和层间温度控制在100~150℃，预热区在焊区两侧各80~100mm。

工作地点温度低于0℃时，应通过试验确定预热温度。

（2）钢管斜向搭接①钢管斜向搭接之相贯线的贴合率应大于或等于85%，不贴合局部缝隙小于或等于4mm。

②钢管相贯线斜角焊缝亦需开坡口，斜坡角度大应大于或等于45o，焊缝高度大于或等于0.6t(t为支管壁厚)。

③钢管相贯线连接焊缝为角焊缝，多层施焊时，应连续焊接，每一焊道表面应及时清理，如发现质量缺陷，应铲除后重焊。

（3）法兰加工与连接①法兰盘受压接触面应进行金加工，为防止焊接变形，法兰盘接触面应进内凹深度为h=(0.10~0.20)t，以提供预变形量。

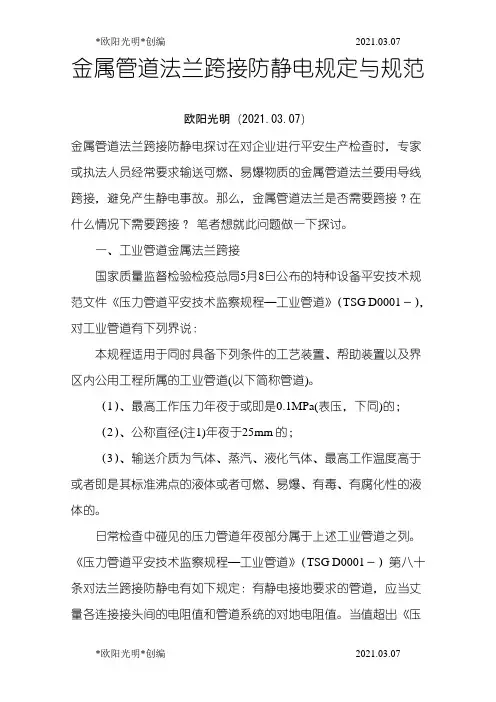

金属管道法兰跨接防静电规定与规范欧阳光明（2021.03.07）金属管道法兰跨接防静电探讨在对企业进行平安生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，避免产生静电事故。

那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？笔者想就此问题做一下探讨。

一、工业管道金属法兰跨接国家质量监督检验检疫总局5月8日公布的特种设备平安技术规范文件《压力管道平安技术监察规程—工业管道》（TSG D0001－），对工业管道有下列界说：本规程适用于同时具备下列条件的工艺装置、帮助装置以及界区内公用工程所属的工业管道(以下简称管道)。

（1）、最高工作压力年夜于或即是0.1MPa(表压，下同)的；（2）、公称直径(注1)年夜于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者即是其标准沸点的液体或者可燃、易爆、有毒、有腐化性的液体的。

日常检查中碰见的压力管道年夜部分属于上述工业管道之列。

《压力管道平安技术监察规程—工业管道》（TSG D0001－）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当丈量各连接接头间的电阻值和管道系统的对地电阻值。

当值超出《压力管道规范—工业管道》（GB/T20801）或者设计文件的规按时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。

从该条可以看出，法兰是否需要跨接导线，需要丈量法兰之间电阻值，当阻值超出规按时，需要跨接。

《压力管道规范—工业管道第4 部分制作与装置》（GB/T20801.4）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。

每对法兰或螺纹接头间电阻值年夜于0.03Ω时，应设导线跨接。

另外，《工业金属管道工程施工规范》（GB 50235—）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超出0.03欧时，应设导线跨接。

由此可以看出，工业管道金属法兰是否跨接，需要丈量法兰间电阻值。

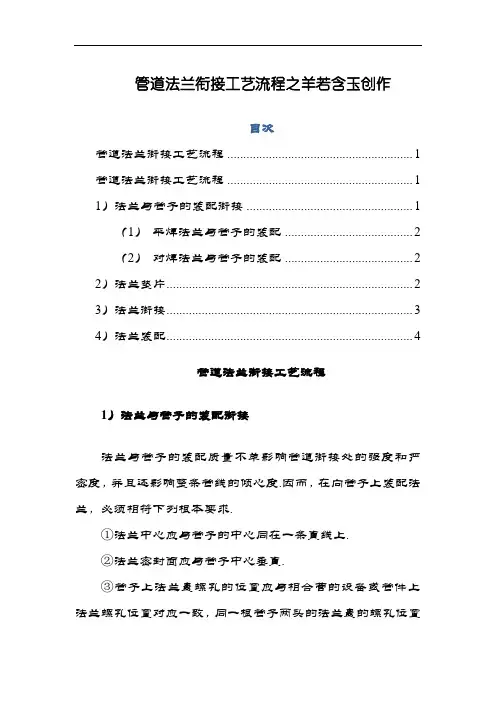

管道法兰衔接工艺流程之羊若含玉创作目次管道法兰衔接工艺流程 (1)管道法兰衔接工艺流程 (1)1）法兰与管子的装配衔接 (1)（1）平焊法兰与管子的装配 (2)（2）对焊法兰与管子的装配 (2)2）法兰垫片 (2)3）法兰衔接 (3)4）法兰装配 (4)管道法兰衔接工艺流程1）法兰与管子的装配衔接法兰与管子的装配质量不单影响管道衔接处的强度和严密度，并且还影响整条管线的倾心度.因而，在向管子上装配法兰，必须相符下列根本要求.①法兰中心应与管子的中心同在一条直线上.②法兰密封面应与管子中心垂直.③管子上法兰盘螺孔的位置应与相合营的设备或管件上法兰螺孔位置对应一致，同一根管子两头的法兰盘的螺孔位置应对应一致.（1）平焊法兰与管子的装配平焊法兰与管子装配时，先将法兰套入管端，管口与法兰密封面之间应留有一定距离（一般为管壁厚的1.5倍）.这时可在管两侧的任意一侧进行点焊，再在点焊处对面用法兰弯尺或角尺进行找正，找正后再在弯尺找正处点焊.将管子转动90°角，使点焊位置放在上下方，这时再用弯尺在管子左右任意一侧找正，即可在左右两侧点焊，PN＜1.6Mpa时只焊外口；PN≥1.6Mpa时可进行表里焊.（2）对焊法兰与管子的装配对焊法兰与管子的装配采取对焊，焊接的办法和要求与管子的焊接衔接办法相同.2）法兰垫片垫片在法兰衔接中起密封作用，它与被密封介质接触，直接收到介质物性、温度和压力的影响.（1）一般来说，在同一管线上用同一压力等级的法兰，则应选用同一类型的垫片，以便交换.（2）对水管线，一般采取中压石棉橡胶板，由于橡胶的使用寿命较长，对不常装配、使用年限较长的宜采取橡胶垫片.（3）垫片正确选择，在包管垫片不会被压损的前提下，为了下降过大的螺栓紧力，取用小宽度垫片是一个原则.3）法兰衔接（1）装置前对法兰、螺栓和垫片进行检讨和处理.①首先应对法兰外形尺寸进行检讨，包含外径、内径、坡口、螺栓孔中心距、凸缘高度等，应相符设计要求.②法兰密封面应平整光洁，不得有毛刺及径向沟槽.③螺纹法兰的螺纹部分应完整、无损伤；凸凹面法兰应能自然嵌合，凸面高度不得低于凹槽的深度.④橡胶石棉板、橡胶板、塑料等软管垫片应质地柔韧，无老化蜕变和分层现象；概况不该有缺损、皱纹等缺陷.材质应与设计选定的相一致.⑤金属垫片的加工尺寸、精度、概况粗糙度及硬度应相符要求，概况应无裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷.⑥金属围绕纠缠式垫片不该有径向划痕、松散、翘曲等缺陷.⑦法兰装配前，必须清除概况及密封面上的铁锈、油污等杂物，直至露出金属光泽为止，一定要把法兰密封面的密封线剔清楚.4）法兰装配①装平焊法兰时，管端应拔出法兰2/3.由于平焊法兰在受机械应力和热应力后，在断裂时是整个衔接突然断裂，因此平焊法兰在有条件的情况下，应采纳表里两侧的增强焊接法.焊接后，应将熔渣消除清洁，内孔应滑腻，法兰面应无飞溅物.②法兰装配时，法兰面必须垂直于管子中心线.当DN＜300mm时允许偏斜度为1mm，当DN＞300mm时为2mm.法兰连策应保持同轴，螺栓孔中心误差一般不超出孔径的5﹪，并且要包管螺栓自由穿入.法兰连策应采取同一规格螺栓，装置偏向一致，即螺母应在同一侧.衔接阀门的螺栓、螺母一般应放在阀件一侧.拧紧螺栓时应对称平均，松紧适度.拧紧后的螺栓露出螺母外的长度不得超出5mm或2~3扣.法兰上的螺栓孔位置：水平管道的螺栓孔，其最上面的二个应保持水平；垂直管道上的螺栓孔，其靠墙最近的两个孔应与墙面平行.同时，两衔接法兰应平行自然，平行度误差不大于2mm.支管上的法兰距立管外壁的净距为100mm以上，或保持能穿螺栓.为了便于装配，法兰与支架边沿或建筑物的距离应在200mm以上.法兰不该直接埋在地下.埋地管道及欠亨行地沟内管道的法兰接头处应设置检讨井.如必须将法兰埋在地下，应采纳防腐措施.法兰在高温和低温下工作进，不锈钢、合金钢的螺栓、螺母应涂上石墨机油或石墨粉.。

管道施工工艺及规范一. 管道安装施工工艺1.1 施工部署施工程序一般为：室内立管→水平横管干线→支管→设备接口→试压试水→防腐。

（1）、楼层为依次施工的自然段，自下而上施工。

施工程序一般为：室内立管→水平横管干线→支管→设备接口→试压试水→防腐。

（2）、先装大口径管道，后装小口径管道，先装支、吊架，后装管道系统。

（3）、各类管道在交叉安装时相碰，应按下列原则避让：小口径管让大口径管；无压力管道让有压力管道；一般管道让低温、高温管道。

1.2 施工程序：（见下图）支吊架制作2. 水管安装施工工艺2.1 工艺流程2.2 安装准备认真熟悉图纸，按核对无误的管道单线图，实测管线标高、走向、支架位置，选用正确的支架形式，按国标图纸制作。

支架应在预埋件上焊接，无预埋件时用膨胀螺丝固定，不可在砖墙结构上手工打洞。

2.3冷冻水系统管道安装1冷冻水管道安装（1）空调水系统管材按设计选用，采用焊接和法兰连接，无缝钢管安装，相关膨胀水管和自来水管采用丝扣连接。

（2）管道、部件安装前必须清除内部污垢杂物，安装完毕或停顿时的蔽口处，应临时封闭。

（4）空调水系统管道下料前应进行现场实测，采用无缝钢管预制，预制加工管段要进行编号。

（5）空调系统安装完毕应按规定进行水压实验，合格后进行保温。

在系统试行之前，应用水冲洗，直至将系统中的污浊物冲净为止。

2.4空调水管除锈防腐保温：(1) 空调循环水管外用橡塑材料进行保温保冷，分、集水器和板式换热器保温厚度30mm；水泵泵体保温30mm。

机房内管道保温后，不允许外露保温和保冷层，保温和保冷范围包括空调循环水管的所有配件、法兰和阀门。

（2）无缝钢管除锈一般有两种方法○1、清洗利用溶剂、乳剂清洗钢材表面，以达到去除油、油脂、灰尘、润滑剂和类似的有机物，但它不能去除钢材表面的锈、氧化皮、焊药等，因此在防府作业中只作为辅助手段。

○2、工具除锈工具除锈主要使用钢丝刷等工具对钢材表面进行打磨，可以去除松动的氧化皮、铁锈、焊渣等。

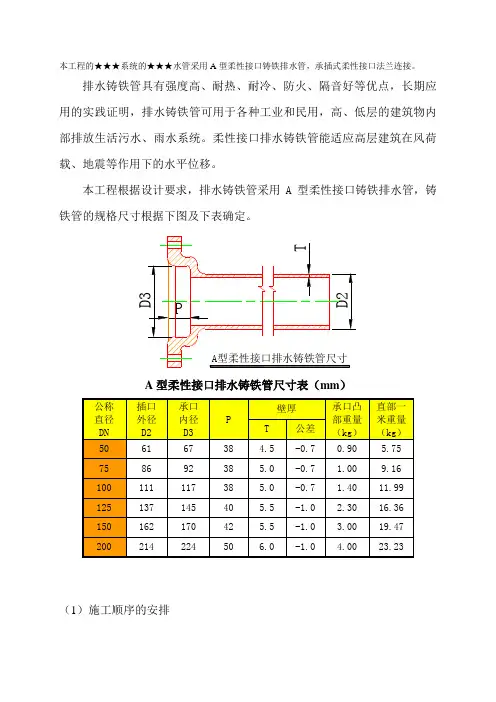

本工程的★★★系统的★★★水管采用A型柔性接口铸铁排水管，承插式柔性接口法兰连接。

排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点，长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。

柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。

本工程根据设计要求，排水铸铁管采用A型柔性接口铸铁排水管，铸铁管的规格尺寸根据下图及下表确定。

A型柔性接口排水铸铁管尺寸表（mm）（1）施工顺序的安排排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。

（2）施工准备施工前技术人员要根据施工图纸并结合现场的实际情况绘制出施工草图，主要根据设计的层高及各层地面做法厚度，管道的坐标、标高、坡度和坡向，管道甩口位置，管道直径，以及支吊架设置的位置等来绘制施工草图。

根据施工草图提出该系统的材料计划、机具设备需求计划、劳动力计划，并向施工人员进行技术交底。

要使施工人员明白施工任务、工期要求、质量要求、安全防护措施及具体的操作方法。

施工前对施工人员进行柔性排水铸铁管安装方面的技术培训，掌握操作要点，经培训并考核合格后方可上岗作业。

施工机具设备包括砂轮机、台钻、电锤、套丝机、电焊机、扳手、线坠、水平尺、钢卷尺等。

排水系统所需主材有A 型无承口排水铸铁管、管件，清扫口、检查口、地漏，主材要求管材、管件壁厚均匀，造型规矩，不得有粘砂、毛刺、砂眼、裂纹等缺陷。

管材和管件内外表面应涂防腐涂料，涂料必须符合管道工程对内外介质的抗腐蚀要求和防火要求。

内壁可采用环氧煤沥青涂料，厚度不小于120μm ；外壁可采用红丹类防腐涂料，厚度不小于60μm。

地排水管支、吊架安装排水干管安装通球试验管道保温排水配件安装 铸铁排水管施工工艺流程：上管道外壁采用铁红色，埋地管道外壁采用青灰色。

排水系统所需辅料主要有灰口铸铁压兰、螺栓螺母、橡胶密封圈、油麻、水泥、防水油膏、防锈漆、调和漆、银粉漆、型钢、圆钢等。

法兰工艺流程法兰工艺是一种常见的连接工艺，主要用于连接管道系统中的各个部件。

它不仅能够确保管道系统的安全性，还能够方便修理和维护。

下面，简单介绍一下法兰工艺的流程。

首先，在进行法兰工艺之前，需要准备好所需要使用的材料和工具。

主要包括法兰、垫片、螺栓等。

其次，将法兰和管道系统中的部件进行对位。

对位的时候要注意确保法兰的两个平面平行，如果有偏差需要进行调整，以免影响连接效果。

然后，将垫片放置在法兰的密封面上。

垫片的作用是确保法兰连接处的密封性能，避免漏气或漏液的情况发生。

垫片的材质一般选择橡胶或者金属。

接下来，将法兰的螺栓穿过法兰孔洞，将螺母拧紧。

在拧紧螺母的过程中，需要均匀施力，以确保法兰的连接处平整稳固。

螺母的材质一般选用碳钢。

最后，对法兰进行检查。

主要包括两个方面的内容：一是检查法兰连接处是否牢固，螺栓拧紧的程度是否合适；二是检查法兰连接处的密封性能，是否有漏气或者漏液的情况发生。

如果有问题需要及时进行修复和调整。

总的来说，法兰工艺流程主要包括对位、放置垫片、拧紧螺栓和检查四个步骤。

整个流程需要细致的操作和注意事项，以确保法兰连接的质量和安全性。

除了以上介绍的基本法兰工艺流程，还有一些特殊情况需要注意。

例如，在高温、高压等特殊工况下，需要选择耐高温、耐腐蚀的材质制作法兰和垫片。

此外，在一些特殊场合中，例如化工、食品、医药等行业，对法兰的连接要求更严格，需要进行泄漏和冷却试验，确保连接的质量和可靠性。

总的来说，法兰工艺是一种常用的管道连接工艺，它能够确保管道系统的安全和可靠运行。

掌握好法兰工艺流程，能够提高工作效率，减少故障和事故的发生。

希望以上简单的介绍能够对你有所帮助。

风管的工本法兰连接
风管的工本法兰连接是一种常见的通风管道连接方式，其主要步骤如下：首先，确保两片法兰端面平整，并清除其表面的油污、灰尘和其他杂质。

然后，在其中一个法兰的内部贴上密封垫片。

接下来，将两个法兰用螺栓和螺母连接起来，确保法兰之间的垫片紧密贴合。

同时，要确保螺栓和螺母的长度和规格符合设计要求。

在连接法兰时，需要使用扭力扳手等工具，按照规定的扭力值将螺栓拧紧。

扭力值应符合设计要求或风管制作、安装的相关标准规范。

最后，需要检查法兰连接是否严密，是否存在泄漏现象。

如果发现泄漏，应立即进行处理。

在风管的工本法兰连接过程中，需要注意以下几点：
法兰的规格和材料应符合设计要求，并具备相应的质量证明文件。

使用的螺栓和螺母应匹配，并具备合格的机械性能和防腐性能。

垫片的材质和厚度应符合设计要求，能够适应不同的工作温度和压力条件。

在安装过程中，应保证法兰的平整度和垂直度，避免因安装不正导致连接不严密。

在连接完成后，应进行漏风试验，确保风管系统的密封性能符合要求。

总的来说，风管的工本法兰连接是一种可靠、简便的通风管道连接方式。

在施工过程中，要严格按照相关标准和规范进行操作，确保连接质量。

管道法兰连接工艺流程1.准备材料和工具：首先需要准备好所需的材料和工具，包括管道和法兰的配件、法兰密封垫圈、法兰螺栓、扳手、法兰密封胶等。

2.清洁工作：在进行法兰连接之前，需要确保管道和法兰连接面的清洁。

使用清洁剂和布料擦拭连接面，确保无尘、无油污、无杂质。

3.安装法兰：将法兰放置在管道连接端口上，并确保法兰与管道的连接面完全贴合。

如果连接面不贴合，可能会导致泄漏。

4.安装密封垫圈：将法兰密封垫圈放置在法兰连接面之间，在确保贴合的情况下，确保垫圈的均匀分布。

5.固定法兰螺栓：开始固定法兰螺栓，保持螺栓与法兰连接面垂直。

根据法兰尺寸的大小，逐个顺序地紧固法兰螺栓。

一般情况下，需要交替紧固螺栓，以均匀分布压力。

不要过紧螺栓，以免损坏法兰或垫圈。

6.检查法兰连接：固定螺栓之后，需要进行法兰连接的检查。

检查法兰连接面是否完全贴合，是否有松动或歪斜。

确保法兰垫圈的尺寸和质量是否符合要求。

7.测试与调整：法兰连接完成后，需要进行一些测试和调整。

首先，使用气体或液体进行压力测试，确保法兰连接无泄漏。

如果发现泄漏，需要重新检查法兰连接面的安装质量，并更换密封垫圈。

其次，检查连接面是否有任何松动，在需要的情况下，重新紧固法兰螺栓。

8.涂覆密封胶：最后，可以在法兰连接周围涂覆一层法兰密封胶，以增强密封性。

涂覆密封胶时要遵循操作规范，确保胶液均匀分布且不过量。

这是一个简单的管道法兰连接工艺流程，具体操作步骤可能会因实际情况而有所变化，例如不同尺寸和材质的管道、不同类型的法兰等。

在实际操作中，应严格遵循相关规范和操作要求，确保连接质量和安全性。

法兰加工工艺流程
《法兰加工工艺流程》
法兰加工是一种重要的机械加工工艺，在工业生产中应用广泛。

它主要用于连接管道、阀门、泵等设备的连接面，以确保密封和连接的可靠性。

下面我们将介绍一下法兰加工的工艺流程。

首先，材料准备。

法兰通常由碳钢、合金钢、不锈钢等材料制成。

在加工之前，需要对材料进行清洁和切割，确保表面光洁度和尺寸精度。

接着，加工法兰连接孔。

通常使用车床、铣床、钻床等机床进行加工，根据法兰的种类和规格，确定加工孔的直径、深度和间距等参数，确保与连接设备相匹配。

然后，进行法兰连接面的加工。

法兰连接面具有不同的形状，如平焊法兰、对焊法兰、盲板法兰等，需要根据图纸要求和标准进行精确加工，确保连接面的平整度和密封性。

最后，进行对法兰的检验。

在加工完成后，需要对法兰进行外观检查、尺寸检验和密封性能测试，确保加工质量符合要求。

总的来说，法兰加工是一个复杂的工艺流程，需要严格遵循加工工艺和标准要求，确保加工质量和性能。

随着工业技术的发展，新的加工工艺和设备将不断应用到法兰加工中，提高加工效率和质量，为工业生产提供更可靠的连接设备。

无缝钢管法兰连接工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!无缝钢管法兰连接工艺流程详解无缝钢管因其独特的结构和性能，被广泛应用于石油、化工、电力、机械制造等多个领域。

法兰加工工艺流程详细法兰加工是一种常用于连接管道、设备和阀门等工业领域的工艺。

它通过对法兰进行加工，使之具备连接性和密封性，从而实现流体的传输和控制。

本文将详细介绍法兰加工的工艺流程。

一、材料准备在进行法兰加工之前，首先需要准备好所需的材料。

常见的法兰材料包括碳钢、不锈钢、合金钢等。

根据具体的工作环境和要求，选择合适的材料进行加工。

二、材料切割将准备好的材料按照需要的尺寸进行切割。

一般采用锯床、割切机或激光切割等设备进行切割，确保切割的尺寸准确。

三、材料加工对切割好的材料进行加工，包括倒角、钻孔、铰孔等。

倒角是为了避免法兰连接时出现切割口的尖锐边缘，钻孔和铰孔是为了方便法兰的安装和连接。

四、法兰面加工法兰面是法兰连接的关键部分，需要进行精细加工以保证连接的密封性。

常见的法兰面加工方式包括铣削、打磨和研磨等。

铣削是利用铣床进行表面加工，打磨和研磨则是通过砂轮和研磨机进行加工，使法兰面光滑平整。

五、法兰孔加工法兰上的孔用于连接螺栓和螺母，需要进行加工以适应不同的连接要求。

孔的加工方式包括钻孔和铰孔，确保孔的尺寸和精度符合要求。

六、法兰螺纹加工有些法兰需要加工螺纹，以便与螺栓和螺母连接。

螺纹加工采用螺纹车床进行，确保螺纹的精度和质量。

七、法兰清洁在进行下一步加工之前，需要对法兰进行清洁，以去除加工过程中产生的切屑和污垢。

清洁可以采用溶剂清洗或水冲洗等方式，确保法兰表面干净。

八、法兰检测经过加工的法兰需要进行检测，以确保其质量和符合要求。

检测内容包括尺寸、平面度、圆度、螺纹等。

常用的检测设备包括千分尺、卡尺、量规、平面仪等。

九、法兰防锈处理为了保护法兰不受氧化和腐蚀的影响，在加工完成后需要进行防锈处理。

常见的防锈方式包括涂覆防锈液、镀锌和喷涂等。

十、包装运输经过检测和防锈处理的法兰需要进行包装和运输。

一般采用木箱、纸箱或塑料袋进行包装，避免法兰在运输过程中受到损坏。

以上便是法兰加工的详细工艺流程。

通过对材料的准备、切割、加工和处理等一系列工艺步骤，可以生产出具有良好连接性和密封性的法兰产品，满足工业领域的需求。

法兰连接工艺流程
法兰连接工艺流程是一种常见的管道连接方式，它可以将两个管道或管道与设备连接在一起，形成一个完整的管道系统。

下面我们来了解一下法兰连接工艺流程。

我们需要准备好所需的材料和工具。

通常情况下，法兰连接需要使用到法兰、螺栓、垫片、密封胶等材料，以及扳手、螺丝刀、橡胶锤等工具。

接下来，我们需要对管道进行准备工作。

首先，要将管道两端的表面清洁干净，以确保连接时不会出现杂质。

然后，根据管道的直径和厚度，选择合适的法兰和垫片。

接着，我们需要将法兰和垫片安装在管道两端。

首先，将垫片放在法兰上，然后将法兰和垫片放在管道上，用螺栓将其固定。

在固定螺栓时，需要按照交叉顺序逐个拧紧，以确保法兰和垫片的紧密贴合。

我们需要进行密封处理。

在法兰连接处涂上密封胶，然后再次拧紧螺栓，确保法兰和垫片的紧密贴合。

密封胶可以有效地防止管道连接处漏水或漏气。

总的来说，法兰连接工艺流程简单易行，但需要注意的是，每个步骤都要认真操作，以确保连接的质量和安全性。

在实际应用中，我们还需要根据具体情况选择合适的材料和工具，以确保连接的可靠
性和耐用性。

管道安装工艺流程解析管道安装工艺是在建筑、石油化工、能源、化学、环保等行业中十分重要的一项工作。

它确保了管道系统的正常运行，并为工程的顺利进行提供了支持。

本文将对管道安装工艺的流程进行解析，以帮助读者更好地了解该领域的相关知识。

一、前期准备1. 管道设计：在管道安装工艺开始之前，必须进行管道系统的设计。

这包括确定管道的材质、尺寸、布局、支架等。

设计人员需要根据工程需求和标准规范进行合理的设计，确保管道系统的安全和可靠性。

2. 材料采购：根据设计要求，采购符合标准的管材、阀门、法兰等材料。

同时，对材料进行质量检验和验收，确保其符合工程要求。

二、管道安装1. 地基处理：在开始管道安装前，需要对施工区域的地基进行处理，确保地基承受能力和稳定性。

这可能涉及到挖掘、填充、加固等工作。

2. 管道敷设：根据设计图纸和布置方案，进行管道的敷设。

这包括管道的定位、标高、管道间距、固定支架等。

在敷设过程中，需要确保管道的连接平直、平缓，并保持设计要求的坡度。

3. 管道连接：将各段管道进行连接。

这可能涉及到焊接、螺纹连接、法兰连接等不同的方法。

连接时，需要确保连接处的密封性和强度。

4. 支架安装：在管道安装过程中，需要设置支架来支撑管道。

支架的选择和安装位置需要符合设计要求，并确保管道的稳定性和安全性。

5. 阀门安装：根据设计要求，安装各种阀门、调节阀和控制设备。

在安装过程中，需要进行调试和检查，确保阀门的正常运行。

6. 绝缘处理：根据需求，对管道进行绝缘处理。

这可以防止管道温度损失和介质泄漏，同时降低能源消耗。

7. 非破坏检测：在管道安装完成后，进行非破坏检测。

这是为了确保管道的安全和可靠性，防止隐藏的质量问题影响到工程的正常运行。

三、试车和验收1. 试车准备：在进行试车之前，需要进行试车准备工作。

这包括管道的清洗、排污、压力测试等。

试车前必须切断与管网相连的所有介质，对温度、压力进行检查和确认。

2. 试车操作：按照试车方案进行试车操作。
