4.铸铁管道不锈钢卡箍法兰连接安装工艺标准

国内铸铁排水管的常用连接方式有单法兰连接、卡箍式连接、双法兰连接三种。

卡箍式连接(柔性W型)，又称平口连接。

其在安装施工中采用不锈钢卡箍连接，连接时直管根据需要长度、用砂轮切割机断开，断面应与管中心线垂直、偏差不大于2mm，断口齐整、光滑、无毛刺和裂缝。

套入胶圈时沾肥皂水润滑，用专用定力扳手进行螺栓紧箍即可。

连接步骤如下：
1、用工具松开卡箍螺栓，取出胶圈，将钢套先套入要连接的管或件上;
2、把胶圈套入端口上至胶圈内限位环处，将限位环上面部分胶圈作180o外翻转至下面;
3、将要连接的管或件置于其上，把翻转下来的胶圈再复位，使两个连接管或件的端口都紧贴胶圈套筒内的限位环;
4、将不锈钢拉回橡胶圈上，使两边平整对好;
5、拧紧节套上的螺栓，使紧箍带紧固到位即可，防止紧力过大、螺栓打滑。

工艺标准图名称
铸铁管不锈钢卡箍\法兰连接安装工艺标准
编号 JWA-JPS-004
工艺流程：放抱箍密封圈—连接—上螺栓
标准参考图
标准要求
①将接口断面清理平整，无飞刺，管道外表面擦洗干净涂润滑剂后放抱箍和密封圈，密封圈翻边； ②插入另一管端后，橡胶圈复位；
③管箍移至橡胶处，锁紧紧固螺栓，对大口径管道有多道卡箍，螺栓应该交替拧紧。

④、⑥、⑦横管吊架安装：横管接头、弯头、三通、四通等管件的连接处，接头每一侧必须安装1个，吊架与接头间的净距宜为500mm ，两个吊架的间距不得大于2.0m 。

吊架形式可根据管道大小确定，管道100mm 及以下可采用标记④，150mm 可采用标记⑥的角钢防幌式吊架，但管卡必须使强度能承受管道重量的反抱专用
④
⑤
①
②
③
其它要求：
立管支架应设置于管道
法兰下部便于受力；立管底⑨
部应有底托式支架；管道油
漆脱落应补刷油漆；排水管
道应该保证坡度，不得形成
反坡；
管道安装应在土建抹
灰后施工或采取保护措施，
安装其表面应该清洁干净。

SGBZ-0503室内铸铁排水管道安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》GB50242-20021、范围本工艺标准适用于民用及一般工业建筑的室内铸铁排水管道安装工程。

2、施工准备2.1 材料要求：2.1.1铸铁排水管及管件规格品种应符合设计要求。

灰口铸铁的管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。

2.1.2镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀，内壁无飞刺，管件偏扣、乱扣、方扣、丝扣不全，角度不准等现象。

2.1.3青麻、油麻要整齐，不允许有腐朽现象。

沥青漆、防锈漆、调和漆和银粉必须有出厂合格证。

2.1.4水泥一般采用32.5 号水泥，必须有出厂合格证或复试证明。

2.1.5其它材料：汽油、机油、胶皮布、电气焊条、型钢、螺栓、螺母、铅丝等。

2.2 主要机具：2.2.1机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等等。

2.2.2工具：套丝板、手锤、大锤、手锯、断管器、錾子、捻凿、麻钎、压力案、台虎钳、管钳、小车等。

2.2.3其它：水平尺、线坠、钢卷尺、小线等。

2.3作业条件：2.3.1地下排水管道的铺设必须在基础墙达到或接近± 0 标高，房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。

2.3.2设备层内排水管道的敷设，应在设备层内模板拆除清理后。

2.3.3楼层内排水管道的安装，应与结构施工隔开一〜二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。

3、操作工艺3.1工艺流程：3.2安装准备：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。

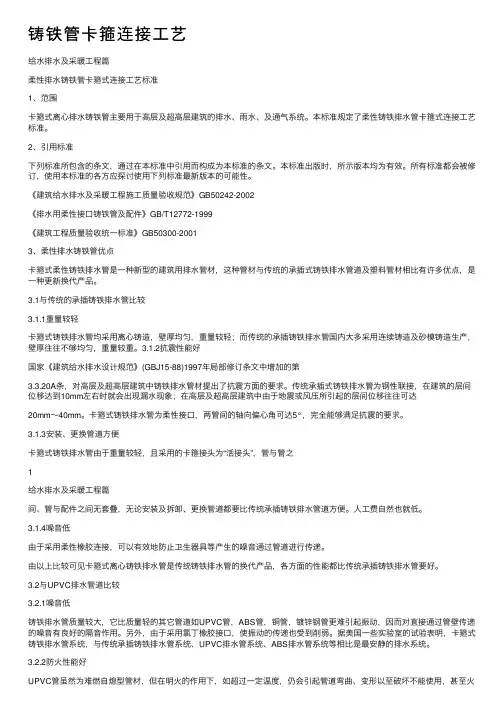

铸铁管卡箍连接⼯艺给⽔排⽔及采暖⼯程篇柔性排⽔铸铁管卡箍式连接⼯艺标准1、范围卡箍式离⼼排⽔铸铁管主要⽤于⾼层及超⾼层建筑的排⽔、⾬⽔、及通⽓系统。

本标准规定了柔性铸铁排⽔管卡箍式连接⼯艺标准。

2、引⽤标准下列标准所包含的条⽂，通过在本标准中引⽤⽽构成为本标准的条⽂。

本标准出版时，所⽰版本均为有效。

所有标准都会被修订，使⽤本标准的各⽅应探讨使⽤下列标准最新版本的可能性。

《建筑给⽔排⽔及采暖⼯程施⼯质量验收规范》GB50242-2002《排⽔⽤柔性接⼝铸铁管及配件》GB/T12772-1999《建筑⼯程质量验收统⼀标准》GB50300-20013、柔性排⽔铸铁管优点卡箍式柔性铸铁排⽔管是⼀种新型的建筑⽤排⽔管材，这种管材与传统的承插式铸铁排⽔管道及塑料管材相⽐有许多优点，是⼀种更新换代产品。

3.1与传统的承插铸铁排⽔管⽐较3.1.1重量较轻卡箍式铸铁排⽔管均采⽤离⼼铸造，壁厚均匀，重量较轻；⽽传统的承插铸铁排⽔管国内⼤多采⽤连续铸造及砂模铸造⽣产，壁厚往往不够均匀，重量较重。

3.1.2抗震性能好国家《建筑给⽔排⽔设计规范》(GBJ15-88)1997年局部修订条⽂中增加的第3.3.20A条，对⾼层及超⾼层建筑中铸铁排⽔管材提出了抗震⽅⾯的要求。

传统承插式铸铁排⽔管为钢性联接，在建筑的层间位移达到10mm左右时就会出现漏⽔现象；在⾼层及超⾼层建筑中由于地震或风压所引起的层间位移往往可达20mm～40mm。

卡箍式铸铁排⽔管为柔性接⼝，两管间的轴向偏⼼⾓可达5°，完全能够满⾜抗震的要求。

3.1.3安装、更换管道⽅便卡箍式铸铁排⽔管由于重量较轻，且采⽤的卡箍接头为“活接头”，管与管之1给⽔排⽔及采暖⼯程篇间、管与配件之间⽆套叠，⽆论安装及拆卸、更换管道都要⽐传统承插铸铁排⽔管道⽅便。

⼈⼯费⾃然也就低。

3.1.4噪⾳低由于采⽤柔性橡胶连接，可以有效地防⽌卫⽣器具等产⽣的噪⾳通过管道进⾏传递。

由以上⽐较可见卡箍式离⼼铸铁排⽔管是传统铸铁排⽔管的换代产品，各⽅⾯的性能都⽐传统承插铸铁排⽔管要好。

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法柔性接口排水铸铁管不锈钢卡箍连接安装施工工法一、前言柔性接口排水铸铁管不锈钢卡箍连接安装施工工法是一种用于排水管道安装的工程施工方法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的特点如下：1. 排水管道采用柔性接口设计，可以适应管道的伸缩和变形；2. 使用不锈钢卡箍连接，具有较高的耐腐蚀性和耐久性；3. 安装施工工艺简单，施工速度快；4. 施工过程中不需要焊接，降低了施工风险和人员的安全隐患；5. 施工工法成本相对较低，经济实用。

三、适应范围柔性接口排水铸铁管不锈钢卡箍连接安装施工工法适用于以下场景：1. 建筑物、工业设施以及城市基础设施的排水管道安装；2. 不适用于高压管道以及高温介质的排水管道。

四、工艺原理柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的工艺原理是通过不锈钢卡箍将排水铸铁管段进行连接，形成一条连续的排水管道。

该工法采取的技术措施包括：1. 选择合适尺寸的不锈钢卡箍，确保与排水铸铁管的连接牢固；2. 使用专用工具和设备，确保施工的准确性和质量；3. 施工过程中按照标准操作规程进行，确保施工工艺的合理性。

五、施工工艺柔性接口排水铸铁管不锈钢卡箍连接安装施工工艺的具体步骤如下：1. 根据设计要求，准确确定排水管道的位置和走向；2. 进行现场测量和标记，确定每个管段的长度和位置；3. 清理管道环境，确保施工过程中的卫生和安全；4. 安装不锈钢卡箍，确保连接牢固；5. 连接排水铸铁管段，保证管道的连续性；6. 进行施工质量检查，确保施工质量符合设计要求。

六、劳动组织柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的劳动组织主要包括：1. 施工队伍组织，确保施工人员的数量和质量；2. 施工管理人员的组织和指挥，确保施工过程的顺利进行；3. 安全监督人员的组织和监测，确保施工现场的安全。

4.3.3.6 排水铸铁管（卡箍式连接）安装（1）排水铸铁管（卡箍式连接）安装程序：将卡箍内橡胶圈取下，先将卡箍套入前段管道，再将橡胶圈套入前段管道，然后将下段管子套入橡胶圈，最后将卡箍套住橡胶圈，用平口螺丝刀拧紧即可。

（2）立管安装：二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将上层立管与下层立管对齐，下层的人把甩口及立管检查口方向找正，并上层立管套入橡胶圈内；上层的人用木楔将管在楼板洞处临时卡牢，然后复查立管垂直度，将立管临时固定牢固。

立管安装完毕，需配合土建用不低于楼板标号的混凝土将洞灌满堵实，待混凝土凝固后拆除临时支架。

（3）支管安装：先搭好架子并将托架按坡度安装好，或量准吊杆尺寸安装好吊卡；将预制好的管道托到托、吊架上，找准支管预留口尺寸，再将支管插入立管预留口上的橡胶圈内，并固定好支管。

设在吊顶内的末端有清扫口的支管需将管接至上层地面上，便于清淘。

支管安装完毕后，将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严。

（4）按设计要求设置立管检查口。

如排水支管设在吊顶内，应在每层立管上均装立管检查口，以便作灌水试验。

立管检查口堵盖必须加垫片，以防渗漏。

（5）为防管道容易堵塞，出墙管弯头以及排出管与立管的连接宜采用两个45度弯头或弯曲半径不小于4倍管径的90度弯头；排水管道管件应使用顺水三通，严禁使用T三通。

（6）排水管的坡度应符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第5.2.2、5.2.3条的规定。

（7）排水管道的吊钩或卡箍应固定在承重结构上。

固定件间距：横管不得大于2米；立管不得大于3米。

层高小于或等于4米，立管可安一个固定件。

立管底部的弯管处应设支墩。

不锈钢水管卡接工艺流程
《不锈钢水管卡接工艺流程》
不锈钢水管卡接是一种常见的连接工艺，用于连接不锈钢水管的两端，确保管道的密封性和稳定性。

以下是不锈钢水管卡接的工艺流程：
1. 准备工作
在进行水管卡接之前，首先需要准备好所有必要的工具和材料，包括不锈钢水管、卡套、密封垫片、螺栓等。

2. 清洁水管
将需要连接的水管两端进行清洁，确保表面没有污垢和油脂，以便保证卡接的密封性。

3. 安装卡套
将卡套套在水管的两端，确保卡套与水管的连接紧密，不会有松动或者歪斜的情况。

4. 安装密封垫片
在卡套与水管连接的地方安装密封垫片，以确保连接处的密封性，避免发生泄漏。

5. 安装螺栓
将螺栓通过卡套和密封垫片，用螺母将螺栓紧固，直到连接处完全密封。

6. 检查连接处
完成以上步骤后，需要仔细检查连接处是否牢固，是否有泄漏的情况。

如有发现问题，需要及时进行调整和修复。

7. 执行水压测试
最后一步是进行水压测试，以验证卡接连接的密封性和稳定性，确保不会出现泄漏的情况。

通过以上工艺流程，可以完成不锈钢水管的卡接工艺，保证管道的连接处密封且稳固，确保管道的正常使用。

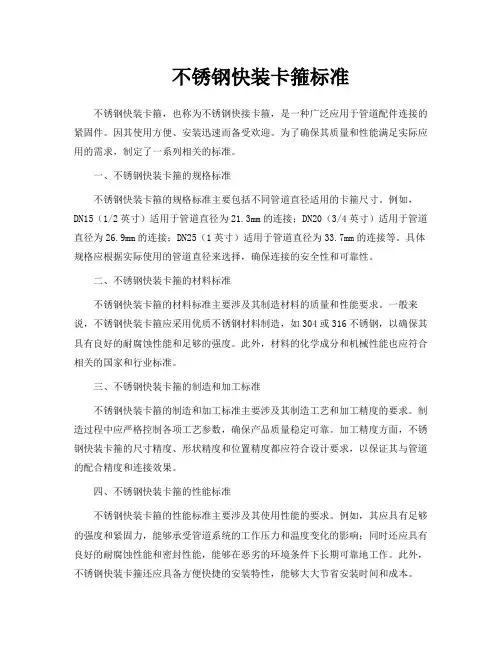

不锈钢快装卡箍标准不锈钢快装卡箍，也称为不锈钢快接卡箍，是一种广泛应用于管道配件连接的紧固件。

因其使用方便、安装迅速而备受欢迎。

为了确保其质量和性能满足实际应用的需求，制定了一系列相关的标准。

一、不锈钢快装卡箍的规格标准不锈钢快装卡箍的规格标准主要包括不同管道直径适用的卡箍尺寸。

例如，DN15（1/2英寸）适用于管道直径为21.3mm的连接；DN20（3/4英寸）适用于管道直径为26.9mm的连接；DN25（1英寸）适用于管道直径为33.7mm的连接等。

具体规格应根据实际使用的管道直径来选择，确保连接的安全性和可靠性。

二、不锈钢快装卡箍的材料标准不锈钢快装卡箍的材料标准主要涉及其制造材料的质量和性能要求。

一般来说，不锈钢快装卡箍应采用优质不锈钢材料制造，如304或316不锈钢，以确保其具有良好的耐腐蚀性能和足够的强度。

此外，材料的化学成分和机械性能也应符合相关的国家和行业标准。

三、不锈钢快装卡箍的制造和加工标准不锈钢快装卡箍的制造和加工标准主要涉及其制造工艺和加工精度的要求。

制造过程中应严格控制各项工艺参数，确保产品质量稳定可靠。

加工精度方面，不锈钢快装卡箍的尺寸精度、形状精度和位置精度都应符合设计要求，以保证其与管道的配合精度和连接效果。

四、不锈钢快装卡箍的性能标准不锈钢快装卡箍的性能标准主要涉及其使用性能的要求。

例如，其应具有足够的强度和紧固力，能够承受管道系统的工作压力和温度变化的影响；同时还应具有良好的耐腐蚀性能和密封性能，能够在恶劣的环境条件下长期可靠地工作。

此外，不锈钢快装卡箍还应具备方便快捷的安装特性，能够大大节省安装时间和成本。

五、不锈钢快装卡箍的检验和测试标准为了确保不锈钢快装卡箍的质量和性能符合相关标准的要求，需要进行严格的检验和测试。

常用的检验方法包括外观检查、尺寸检测、材料化验、机械性能测试等。

测试方面则包括压力测试、密封性测试、耐腐蚀性测试等。

只有通过检验和测试的不锈钢快装卡箍才能被认定为合格产品，准予出厂和使用。

不锈钢管道的安装工艺要求不锈钢管道的安装方法与普通碳素钢基本相同，在某些工艺上有下列工艺要求。

1、不锈钢材料吊运，不能与其他金属直接接触，应加垫木板或橡胶板等非金属材料。

2、管子切割不允许用普通砂轮片切割，应采用不锈钢专用砂轮片或等离子切割。

3、不锈钢管材及管件定位焊时焊缝内侧应进行充氩保护。

4、起弧与收弧、起弧采用回焊法, 收弧应填满弧坑. 起弧必须在坡口内完成,禁止在管道、管件母材表面打弧与起弧。

若起弧与收弧处发现气孔、裂纹等缺陷应及时处理干净。

5、不锈钢管道、管件以及不锈钢管道、管件与非不锈钢材质管道、管件的连接，焊接的对接接头打底焊接前管内及空腔内应充满氩气保护，才能进行钨极氩弧焊。

6、多道多层焊的起弧、收弧处应相互错开。

7、不锈钢材料连续焊接时，其层间温度不超过60 ℃。

8、管道连接焊口处的焊缝，焊后要进行酸洗和钝化处理。

9、不锈钢管道水压试验对水温和水质有一定的要求，其水温不得小于摄氏5 ；水中的氯离子含量不得不得大于25Pmm。

薄壁不锈钢管道安装经验薄壁式不锈钢管自70年代问世以来，因其使用材料少，(国内使用GB/T19228.2-2003 II系列，单位重量约为日本JIS3459 304TP SCH20的四分之一)，故可节省大量的原料成本。

虽然使用之初，因制造设备及施工经验不够，而造成可靠度不足。

近年来，国内业界先进与世界同业不断开发更精良的设备、加工技术及施工方法，如今，薄壁不锈钢管亦可达到一流的配管效果。

虽然国内使用时间不太久，还好有诸位前辈菁英，在业界，为国家建设尽心尽力，如今各项技术已成熟。

谨将业界前辈在安装方面的指导及提醒整理如下：1、不锈钢管之切断作业注意要点：（1）要切断的地方，请用抹布或柔软的布类将管表面的油、杂物或泥土完全擦拭干净。

（2）务必选择不锈钢切断专用刀具。

（3）切断的位置，要配合施工图及现场的状况，用米尺或其它测定工具，画出确定位置并标示切断线。

(4)切断时，请用虎头钳等管固定器具，确实固定后再行切割。

管道卡箍标准根据不同的分类标准有所不同。

例如，水管卡箍标准包括：
1.美标水管卡箍标准：规格一般为1/2英寸至12英寸，采用铸铁材料制造，具有耐腐蚀、耐高温、防爆等特点。

2.GB标准：中国流行的水管卡箍标准，分别有普通型、压力型和大口径三种类型，规格范围从DN15至DN600不等。

常用材质为碳钢、不锈
钢、铝和铜等。

3.DIN标准：德国的一种标准，规格范围也非常广泛，一般分为不锈钢卡箍和钢制卡箍两类，具有结构简单、制作精度高、连接紧固性好等特点。

同时，管道卡箍的标准尺寸也是重要的参考因素，包括直径、长度和高度等。

在选择和使用管道卡箍时，需要根据实际情况进行选择并按照正确的方式进行安装，以确保连接的可靠性和安全性。

请注意，以上信息仅供参考，如有需要，建议查阅相关网站或咨询专业人士。

机制柔性铸铁排水管卡箍连接施工方法柔性铸铁排水管卡箍连接是一种常见的管道连接方式，其施工方法如下：
1.管道准备：首先需要准备好要连接的柔性铸铁排水管和卡箍。

排水管应符合相关标准，并经过清洗和除油处理，确保管道表面干净。

卡箍应符合相关标准，并经过清洗和检查，确认无损坏和缺陷。

2.安装卡箍：将卡箍套在排水管的末端，确保套进适当的深度。

根据卡箍的设计，可能需要使用螺母或其他工具将卡箍紧固在管道上。

3.准备密封件：检查卡箍上的密封件，确保其符合规范要求，并且没有明显的损坏或老化。

必要时，更换密封件以确保连接的密封性。

4.进行连接：将另一根排水管的末端插入前一步安装好卡箍的排水管的末端。

确保排水管与卡箍的配合良好，并且插入的长度符合相关要求。

同时，要确保安装时不会损坏密封件。

5.卡箍紧固：使用螺母或其他工具，逐步紧固卡箍。

根据厂家的建议或相关规范，确定正确的紧固力度，以保证卡箍的牢固程度，但避免过度紧固导致破坏或漏水。

6.检查连接：连接完成后，对连接部位进行仔细检查，确保所有操作正确无误。

检查密封件是否被压坏或扭曲，如果有损坏，应立即更换。

7.报验和记录：施工完成后，将连接的位置和过程进行记录。

根据相关规范，对连接进行验收测试，确保连接的牢固性和密封性。

需要注意的是，施工柔性铸铁排水管卡箍连接时应参考相关规范和厂家的要求，以确保施工质量和承受能力的要求。

同时，操作人员应具备相
关的安全意识和技能，遵循安全操作规程，确保施工过程中的人身安全和设备完整性。

不锈钢管卡压式连接施工工艺（一）不锈钢管卡压式连接安装技术不锈钢管卡压连接管件的端部U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩（外小里大,表面形成六角形）,从而达到连接强度,并满足密封要求。

主要安装施工工艺：安装前准备→预制加工→干管安装、试压→立管安装、试压→支管安装、试压。

1、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

2、预制加工根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

3、干管安装（1）将预制加工好的管段按编号运至安装部位进行安装。

4、立管安装将预制加工好的立管段运至安装现场,并将各管段进行卡压连接。

明装立管时,其外壁距装饰墙面的距离为:公称管径≤25mm时为40mm,公称直径32～40mm时为50mm。

管道井的暗装立管严格按施工图尺寸进行安装,立管穿越楼板处应加设塑料套管,穿过屋面时采用金属防水套管,套管高出地面和屋面50mm,管道安装一定要在墙壁粉饰完成后进行,以免污染管道。

立管安装完成后进行水压试验,试验压力及试验方法同干管试压。

5、支管安装将预制好的支管运至施工现场组装,明装支管一般沿墙敷设,并设有2‰～3‰的坡度,坡向立管或配水点,支管与墙壁之间可用塑料管卡固定。

在给水栓或配水点处则应采用金属管卡或吊架固定。

管卡或吊架宜设置在距配件40～80mm处。

暗装的支管敷设在墙槽内,暗敷时不锈钢管、管件不宜与水泥浆、砂浆、混凝土直接接触,因此应在管外加防护套管或外缠防腐胶带。

支管安装完成后进行水压试验,试验压力及试验方法同干管试压。

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法柔性接口排水铸铁管不锈钢卡箍连接安装施工工法一、前言柔性接口排水铸铁管不锈钢卡箍连接安装施工工法是一种常用于排水工程中的新型工法。

与传统的水泥密封方式相比，该工法具有安装简便、连接牢固、抗震性能好等特点，能够有效提高排水管道的稳定性和可靠性。

二、工法特点柔性接口排水铸铁管不锈钢卡箍连接安装工法的主要特点如下：（1）安装简便：该工法采用不锈钢卡箍连接铸铁排水管，无需使用大量的水泥密封材料，减少了安装的复杂程度和工期。

（2）连接牢固：不锈钢卡箍紧密固定在铸铁管上，通过压紧和螺栓固定，确保连接点的牢固性和密封性。

（3）抗震性能好：不锈钢材质具有良好的抗震性能，能够有效防止地震等外力对管道连接点的破坏。

（4）适应性强：该工法适用于各种规格的排水铸铁管，能够满足不同工程的需求。

三、适应范围柔性接口排水铸铁管不锈钢卡箍连接安装工法适用于以下场合：（1）城市排水工程：可以用于城市道路、广场、市政建筑等地的排水管道安装。

（2）工业排水工程：适用于工业区、工厂等场所的排水管道系统。

（3）农田排水工程：可应用于农田排水系统，提高农田排水的效果和稳定性。

四、工艺原理柔性接口排水铸铁管不锈钢卡箍连接安装工法的原理是通过将不锈钢卡箍紧固在铸铁管上，实现管道的连接和密封。

具体步骤如下：（1）铸铁管准备：根据实际需要，确定铸铁管的规格和长度，并对管道进行清洗和处理。

（2）不锈钢卡箍安装：将不锈钢卡箍套在铸铁管上，并根据需要进行调整和定位。

（3）螺栓固定：使用螺栓将卡箍固定在铸铁管上，保证卡箍与管道之间的紧密接触。

（4）管道连接：将不同段的铸铁管通过卡箍连接起来，确保连接点的牢固性和密封性。

（5）施工验收：对施工过程进行验收，并进行必要的测试和检查。

五、施工工艺 1. 割接准备：按照设计要求，确定割接位置和长度，对铸铁管进行清洗和处理。

2. 铸铁管割断：使用割管机将铸铁管割断，并进行锉平和倒角处理。

卡箍法兰标准卡箍法兰是一种常见的连接件，常用于管道、容器以及设备的连接。

它具有很多优点，因此在各个行业都得到了广泛应用。

本文将为大家介绍卡箍法兰的标准，包括其基本构造、标准分类以及标准的意义和应用。

卡箍法兰是由两个法兰状扁平带材和一个法兰环组成的。

一般情况下，扁平带材由不锈钢或碳钢等材料制成，具有一定的弹性和可靠的密封性。

法兰环则通常由铸铁或不锈钢制成，用于连接两个扁平带材。

根据使用的标准，卡箍法兰可以被分为德国标准、美国标准、英国标准等。

下面将介绍几种常见的标准。

首先是德国标准（DIN标准）。

德国标准的卡箍法兰常用于管道和设备的连接。

德国标准的具体规格包括DN10-DN2000，压力等级PN10-PN500，材料包括常见的碳钢和不锈钢。

德国标准的卡箍法兰在德国以及欧洲一些国家得到了广泛的应用。

其次是美国标准（ANSI标准）。

美国标准的卡箍法兰通常用于美国市场，也被许多国家和地区采用。

美国标准的卡箍法兰通常按照ANSI B16.5的规范制造，类似于德国标准。

标准规定了法兰的尺寸和压力等级，材料方面常用的有碳钢和不锈钢。

第三是英国标准（BS标准）。

英国标准的卡箍法兰通常按照BS 4504的规范制造，标准规定了法兰的尺寸和压力等级，材料方面常用的有碳钢和不锈钢。

具体的卡箍法兰标准还有很多，不同的国家和地区有不同的标准。

此外，还有一些国际标准，如ISO标准和EN标准等。

卡箍法兰标准的制定和应用具有重要的意义。

首先，标准化可以确保卡箍法兰的互换性和通用性。

不同厂家生产的卡箍法兰可以相互替换，方便了用户的选型和维修保养。

其次，标准化可以提高卡箍法兰的质量和可靠性。

标准规定了卡箍法兰的尺寸、材料和工艺等要求，生产厂家在制造过程中可以按照标准进行设计和生产，从而保证了产品的质量和性能。

此外，标准化还有助于推动技术的发展和创新。

通过研究和制定标准，可以促进卡箍法兰的技术改进，提高产品的性能和适用范围。

卡箍法兰的应用非常广泛。

消防管道卡箍连接方法1. 引言消防管道是建筑物中用于供水和灭火的重要设施之一。

为了确保消防系统的正常运行和安全性，消防管道的连接方式至关重要。

本文将介绍消防管道卡箍连接方法，包括卡箍的选择、安装步骤和注意事项等内容，以帮助读者了解和掌握正确的连接方法。

2. 卡箍的选择卡箍是连接消防管道的重要组件，其选择应根据管道材质、直径和工作压力等因素进行。

常见的消防管道材质有铸铁、钢、不锈钢和铜等，不同材质的管道需要选择相应的卡箍。

在选择卡箍时，还需要考虑管道的直径。

一般来说，卡箍的内径应与管道的外径相匹配，以确保连接的紧密性和稳固性。

此外，工作压力也是选择卡箍的重要参考因素。

根据消防系统的设计要求和管道的工作压力，选择合适的卡箍材质和型号，以确保连接的安全可靠。

3. 卡箍连接方法3.1 准备工作在进行卡箍连接之前，需要进行一些准备工作，包括清理管道表面、检查卡箍和管道的完整性等。

首先，清理管道表面。

使用刷子或其他工具清除管道表面的污垢、锈蚀和油脂等物质，以确保卡箍与管道之间的接触面光滑且无杂质。

其次，检查卡箍和管道的完整性。

检查卡箍是否有损坏或变形的情况，以及管道是否存在裂纹或破损等问题。

如发现异常情况，应及时更换对应的部件。

3.2 安装步骤卡箍的安装步骤如下：1.将卡箍套在管道上，确保卡箍的两端与管道的连接部位重合。

2.使用扳手或扳手套筒等工具，将卡箍的螺栓拧紧。

注意，螺栓的拧紧力度应适中，既要确保连接紧密，又要避免过度拧紧导致卡箍损坏或管道变形。

3.检查卡箍的安装情况。

确认卡箍与管道之间的接触面充分贴合，且螺栓拧紧无松动现象。

3.3 注意事项在进行卡箍连接时，需要注意以下事项：1.确保卡箍的选择和安装符合相关标准和规范要求，以确保连接的安全性和可靠性。

2.应在安装卡箍之前，对管道进行充分清洁和检查，以确保连接部位的表面光滑、无杂质，并排除管道本身的缺陷。

3.在拧紧卡箍螺栓时，应适当控制力度，避免过度拧紧导致卡箍损坏或管道变形。

（一）不锈钢管卡压式连接安装技术不锈钢管卡压连接管件的端部U型槽装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩（外小里大,表面形成六角形）,从而达到连接强度,并满足密封要求。

主要安装施工工艺：安装前准备→预制加工→干管安装、试压→立管安装、试压→支管安装、试压。

1、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

2、预制加工根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

3、干管安装（1）将预制加工好的管段按编号运至安装部位进行安装。

（2）将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。

应满足表1的要求。

然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

公称直径32～40时为5mm。

确认后用专用液压钳卡住管件端部,通过液压工具加压完成管道的卡压连接。

加压值分别为:管径DN25～40的5MPa,DN15～20的为4MPa。

（3）管道固定:用管卡、型钢将管道固定在墙或梁上,不得有松动现象,公称直径≤25mm的管道安装时可采用塑料管卡。

（4）管道敷设时严禁产生轴向弯曲和扭曲,穿过墙或楼板时不得强制校正。

当与其它管道平行敷设时,应按设计要求预留保护距离,当设计无规定时其净距不宜小于100mm。

当管道平行时,管沟不锈钢管宜设在镀锌钢管的侧。

不锈钢安装技术要求1、不锈钢嵌条安装1）压条以U型卡槽正反扣，形成工艺缝对石材缝隙的尺寸要求比较高，同时安装时容易对石材的边角产生破坏。

2）不锈钢厚度保证3mm 以上的可见边做法要对不锈钢边缘进行处理，如遇到不需使用成品镀钛，可以考虑用铝型材做嵌条，形状多变尺寸限制较少。

3）石材阳角条不锈钢常规做法不锈钢厚度必需保证3mm 以上，增加了制作成本。

同时在安装时使用胶水，容易脱落。

左：常规做法右：深化后做法△4）板材剪折而成的降低成本的深化后做法使用板材剪折降低了成本，镀钛阳角可直接使用镀钛板制作，减少了对侧边的加工。

有卡边后不易脱落。

板材压合成型制作石材阴阳角，装饰面较美观但相对制作难度加大△5）不锈钢U型槽做压缝的常规做法，安装困难不锈钢U槽的固定依然是靠胶水和石材的粘结。

安装时侧面做好支撑，等胶水凝结后再拆除支撑杆。

6）以焊接码片形式深化，不锈钢与地面的安装无需做侧面支撑码片的牢固度不够会踩倒U型嵌条，造成修补会无形中增加成本。

7）将嵌条多折一道边，增加牢固度节省成本又加快安装速度，保证整体平整度。

8）做成U型卡条用胶水安装到木饰面嵌缝中的常规做法安装时木饰面局部容易起拱或是嵌条本身变形，容易出现凹坑或大肚子现象，影响美观。

存在安装难点，容易污染墙面。

9）用沉孔螺丝代替了胶水的优化做法，注意安装顺序避免弊端，且便于安装，沉孔螺丝代替胶水，安装顺序：先不锈钢，后木饰面。

9）需要配合木饰面厂家的深化做法把加工好的条子送到木饰面厂家，由木饰面厂家安装。

需要项目部协调好。

10）在不锈钢U槽背面焊接钉子，到现场直接钉在基层板上的做法适合抢工，要保证木石缝隙尺寸标准。

不适合表面镀钛嵌条。

11）目前比较成熟的不锈钢型材做法要求不锈钢尺寸不能太大，正常在 10mm 以内。

表面处理有一定的难度，尤其是镜面镀钛。

12）不锈钢与石材收口工艺：以不锈钢收石材，可以有效防止石材边缘安装的瑕疵，做到干净美观。

以上节点做法要求石材厂家配合开槽处理，留一条工艺槽比较美观。
