WQG型潜水污水泵性能参数表

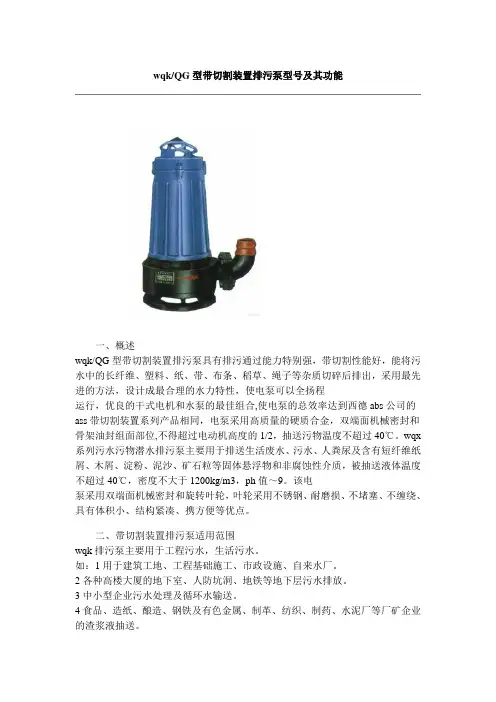

wqk/QG型带切割装置排污泵型号及其功能一、概述wqk/QG型带切割装置排污泵具有排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，采用最先进的方法，设计成最合理的水力特性，使电泵可以全扬程运行，优良的干式电机和水泵的最佳组合,使电泵的总效率达到西德abs公司的ass带切割装置系列产品相同，电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。

wqx 系列污水污物潜水排污泵主要用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质，被抽送液体温度不超过40℃，密度不大于1200kg/m3，ph值～9。

该电泵采用双端面机械密封和旋转叶轮，叶轮采用不锈钢、耐磨损、不堵塞、不缠绕、具有体积小、结构紧凑、携方便等优点。

二、带切割装置排污泵适用范围wqk排污泵主要用于工程污水，生活污水。

如：1用于建筑工地、工程基础施工、市政设施、自来水厂。

2各种高楼大厦的地下室、人防坑洞、地铁等地下层污水排放。

3中小型企业污水处理及循环水输送。

4食品、造纸、酿造、钢铁及有色金属、制革、纺织、制药、水泥厂等厂矿企业的渣浆液抽送。

5养鸡场，养猪场，各种养殖业，鱼池作抽水清塘、增氧，化粪池等各种场合的人畜粪尿抽送等作用。

注：wqk排污泵主要性能及数据除不带切割装置外，其内部结构均同wqk/qg型。

三、wqk/QG型排污泵型号意义:四、带切割装置排污泵使用注意事项1电泵使用之前，须首先检查电缆有否损坏，搬运和安装水泵时切铁拉扯或损伤电缆以免电缆破裂后漏水造成事故。

如电缆硬裂后应立即更换电缆。

并用兆欧表检查电泵的绝缘电阻是否正常（绝缘电阻不得小于1兆欧）。

2认清接地线（地线一般为黄、绿双色或接有接地标志），按规定程序接妥地线。

（本厂接地线配有接地标志）。

3选用合适的保护器（如漏电保护器，空气开关，断相过流保护器等）切勿用闸刀开关直接连接。

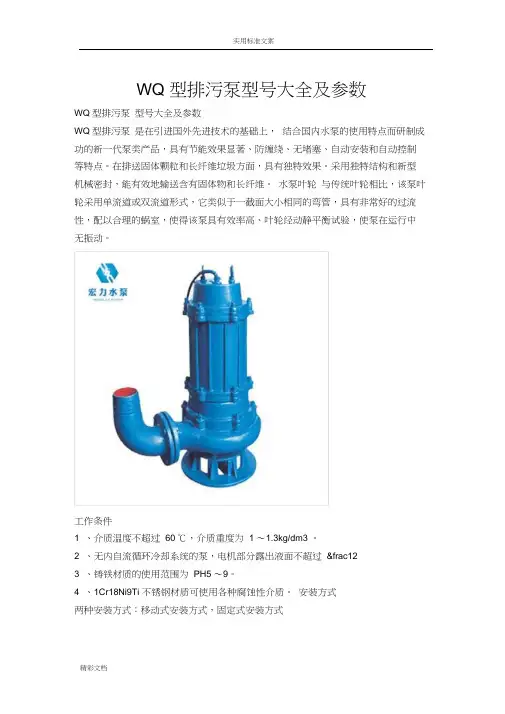

WQ 型排污泵型号大全及参数
WQ 型排污泵型号大全及参数
WQ 型排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。

水泵叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

工作条件
1 、介质温度不超过60 ℃，介质重度为1 ～1.3kg/dm3 。

2 、无内自流循环冷却系统的泵，电机部分露出液面不超过&frac12
3 、铸铁材质的使用范围为PH5 ～9。

4 、1Cr18Ni9Ti 不锈钢材质可使用各种腐蚀性介质。

安装方式
两种安装方式：移动式安装方式，固定式安装方式
WQ 型泵流量7~3750m3/h, 扬程7~50m ，电机功率：0.55~250kW ，通过最大颗粒直径20~50mm 。

WQ 型排污泵型号大全及参数
实用标准文案
精彩文档。

潜水排污泵主要用途潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业、以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，潜水排污泵也可用于抽送清水及带腐蚀性介质。

潜水排污泵安装方式:室内污水池(集水坑)排污泵采用移动式安装(软管)(单泵)、固定式安装(硬管)(单泵、双泵)和带自动耦合装置固定式安装(单泵、双泵)3种形式。

其中软管连接移动式安装仅限于电机功率N≤7.5 kW的潜水排污泵及排出管DN≤100 mm的场合。

室外污水池仅采用带自动耦合装置固定式安装(双泵)一种形式。

用于消防电梯排水坑的排污泵安装方式，应采用2台硬管连接固定式或2台固定自耦式，且集水井有效容积不小于2.0 m3，排污泵额定流量不小于36 m3/h。

型号意义:例如：40QW(WQ)15-30-2.240-口径(mm)QW(WQ)-潜水排污泵15-流量(m3/h)30-扬程(m)2.2-配用电机功率(kw)QW（WQ)潜水式无堵塞排污泵性能参数型号口径(mm)流量(m3/h)扬程(m)功率(kw)转速(r/min)效率(%)QW25-8-15-1.1 25 8 15 1.1 2825 38.5 QW32-12-15-1.1 32 12 15 1.1 2825 40 QW40-15-15-1.5 40 15 15 1.5 2840 45.1 QW40-15-30-2.2 40 15 30 2.2 2840 48 QW50-20-7-0.75 50 20 7 0.75 1390 54 QW50-10-10-0.75 50 10 10 0.75 1390 56 QW50-20-15-1.5 50 20 15 1.5 2840 55 QW50-15-25-2.2 50 15 25 2.2 2840 56 QW50-18-30-3 50 18 30 3 2880 58 QW50-25-32-5.5 50 25 32 5.5 2900 53 QW50-20-40-7.5 50 20 40 7.5 2900 55 QW65-25-15-2.2 65 25 15 2.2 2840 52 QW65-37-13-3 65 37 13 3 2880 55 QW65-25-30-4 65 25 30 4 2890 58 QW65-30-40-7.5 65 30 40 7.5 2900 56 QW65-35-50-11 65 35 50 11 2930 60。

WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。

水泵叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

工作条件1、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不超过&frac12。

3、铸铁材质的使用范围为PH5～9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

安装方式两种安装方式：移动式安装方式，固定式安装方式WQ型泵流量7~3750m3/h,扬程7~50m，电机功率：0.55~250kW，通过最大颗粒直径20~50mm。

WQ型排污泵型号大全及参数型号Type 流量Capacity米3/时m3/h扬程Head米m转速Speed转/分r.p.m功率千瓦PowerkW 效率ηEfficiency %出水口径OutietBoremm总重量GrandWeight kg配套控制柜型号Controlcabinet’smodel轴功率B．P配用功率Motor40WQ7-7-0.55 7 72830.310.5543 40 10WGZP1-0.5540WQ7-15-1.1 7 152830.671.1 43 40 18WGZP1-1.140WQ12-15 -1.5 12 152831.171.5 42 40 60WGZP1-1.550WQ7-10-0.75 7 102830.440.7545 50 16WGZP1-0.7550WQ10-7-0.75 10 72830.420.7543 50 16WGZP1-0.7550WQ10-10 -1.1 10 102830.611.1 45 50 18WGZP1-1.150WQ15-7-1.1 15 72830.591.1 48.5 50 18WGZP1-1.150WQ15-10 -1.1 15 102830.761.1 54 50 18WGZP1-1.150WQ15-12 -1.1 15 122830.961.1 51 50 18WGZP1-1.150WQ18-7-1.1 18 72830.641.1 54 50 18WGZP1-1.150WQ6-22-1.5 6 222860.781.5 46 50 60WGZP1-1.550WQ10-15 -1.5 10 152860.831.5 49.5 50 60WGZP1-1.550WQ15-15 -1.5 15 152861.091.5 56 50 60WGZP1-1.550WQ18-15 -1.5 18 152861.2 1.5 61.2 50 60WGZP1-1.550WQ20-10 -1.5 20 102860.881.5 62 50 60WGZP1-1.550WQ25-7-1.5 25 72860.761.5 62.5 50 60WGZP1-1.550WQ25-10 -1.5 25 102861.071.5 63.9 50 60WGZP1-1.550WQ30-7-1.5 30 72860.881.5 65 50 60WGZP1-1.550WQ9-22-2.2 9 221421.22.2 55.1 50 60WGZP1-2.250WQ15-22 -2.2 15 221421.632.2 55.1 50 60WGZP1-2.250WQ27-15 -2.2 27 151421.782.2 62 50 60WGZP1-2.250WQ15-30 -3 15 301422.273 54 50 70WGZP1-350WQ17-25 -3 17 251422.133 54.5 50 70WGZP1-350WQ15-32 -4 15 321422.474 53 50 70WGZP1-450WQ25-22 -4 25 221422.654 56.6 50 70WGZP1-450WQ25-25 -4 25 251423.044 56 50 70WGZP1-450WQ18-3218 32 1423.05.5 51 50 130 WGZP1--5.5 0 8 5.550WQ25-30 -5.5 25 301423.935.5 52 50 130WGZP1-5.550WQ20-40 -7.5 20 401424.047.5 54 50 150WGZP1-7.550WQ25-36 -7.5 25 361424.467.5 55 50 150WGZP1-7.565WQ29-8-2.2 29 82861.012.2 62.5 65 70WGZP1-2.265WQ30-10 -2.2 30 102861.32.2 63 65 70WGZP1-2.265WQ35-7-2.2 35 72861.042.2 64 65 70WGZP1-2.265WQ42-9-2.2 42 92861.552.2 66.6 65 70WGZP1-2.265WQ20-22 -3 20 221422.2 3 54.5 65 80WGZP1-365WQ30-15 -3 30 151422.193 56 65 80WGZP1-365WQ37-13 -3 37 131422.263 58 65 80WGZP1-365WQ30-18 -4 30 181422.3 4 64 65 80WGZP1-465WQ25-28 -4 25 281423.084 62 65 80WGZP1-465WQ30-22 -5.5 30 221443.335.5 54 65 140WGZP1-5.565WQ30-30 -5.5 30 301444.235.5 58 65 140WGZP1-5.565WQ30-35 -7.5 30 351445.2 7.5 55 65 150WGZP1-7.565WQ35-50 -11 35 501468.2211 58 65 380WGZP1-1180WQ30-7-1.5 30 72860.881.5 65 80 60WGZP1-1.580WQ35-10 -3 35 101421.633 58.5 80 100WGZP1-380WQ43-13 -3 43 131422.5 3 61 80 100WGZP1-380WQ50-7-3 50 71421.543 62 80 100WGZP1-380WQ50-10 -3 50 101422.033 67 80 100WGZP1-380WQ40-15 -4 40 151422.3 4 64 80 130WGZP1-480WQ60-13 -4 60 131423.174 67.1 80 130WGZP1-480WQ50-15 -5.5 50 151443.435.5 5.98 80 140WGZP1-5.580WQ45-30 -7.5 45 301446.187.5 59.5 80 200WGZP1-7.580WQ46-22 -7.5 46 221444.847.5 57 80 200WGZP1-7.580WQ65-25 -7.5 65 251446.927.5 64 80 200WGZP1-7.580WQ30-40 -11 30 401465.6411 58 80 380WGZP1-1180WQ45-40 -15 45 401468.1815 60 80 520WGZP1-15B80WQ50-40 -15 50 401469.0115 60.5 80 520WGZP1-15B100WQ70-7 -3 70 71421.943 68.8 100 100WGZP1-3100WQ70-1 0-4 70 101422.774 68.9 100 130WGZP1-4100WQ75-775 7 1422.04 68.8 100 130 WGZP1--4 0 6 4100WQ100-7-4 100 71422.734 69.5 100 130WGZP1-4100WQ65-1 5-5.5 65 151444.095.5 65 100 150WGZP1-5.5100WQ70-1 4-5.5 70 141443.995.5 67 100 150WGZP1-5.5100WQ120-10-5 .5 120 101444.625.5 70.810150 WGZP1-5.5100WQ50-27-7. 5 50 271445.66 7.5 6510200 WGZP1-7.5100WQ70-15-7. 5 70 151444.4 7.5 6510200 WGZP1-7.5100WQ70-22-7. 5 70 221446.487.5 64.810200 WGZP1-7.5100WQ100-10-7 .5 100 101443.89 7.5 7010200 WGZP1-7.5100WQ100-15-7 .5 100 151445.72 7.5 71.510200 WGZP1-7.5100WQ50-35-11 50 35 1468.55 11 55.710380 WGZP1-11100WQ70-20-11 70 20 1466.15 11 6210380 WGZP1-11100WQ80-24-11 80 24 1468.05 11 6510380 WGZP1-11100WQ100-22-1 1 100 221468.81 11 6810380 WGZP1-11100WQ60-30-15 60 30 1467.91 15 6210520WGZP1-15B100WQ70-28-15 70 28 1468.61 15 6210520WGZP1-15B100WQ80-32-15 80 32 14611.0715 6310520WGZP1-15B100WQ87-28-15 87 28 14610.2415 64.810520WGZP1-15B100WQ100-22-1 5 100 221469.22 15 6510520WGZP1-15B100WQ100-30-1 5 100 3014612.0215 6810520WGZP1-15B100WQ80-40-22 80 40 970 14.5322 6010780WGZP1-22B150WQ140-7-5. 5 140 71443.68 5.5 72.515150 WGZP1-5.5150WQ145-10-7 .5 145 101445.52 7.5 71.615200 WGZP1-7.5150WQ150-8-7. 5 150 81444.54 7.5 7215200 WGZP1-7.5150WQ210-7-7. 5 210 71445.5 7.5 72.515200 WGZP1-7.5150WQ140-14-1 1 140 141469.58 11 71.615380 WGZP1-11150WQ140-18-1 1 140 181469.58 11 7015380 WGZP1-11150WQ200-10-1 1 200 101467.46 11 7315380 WGZP1-11150WQ150-15-1 5 150 151468.76 15 7015520WGZP1-15B150WQ150-20-1 5 150 2014611.6815 7015520WGZP1-15B150WQ200-13.5 -15 20013.514610.1215 72.715520WGZP1-15B150WQ70-40-18 .5 70 4014713.1318.558.115660WGZP1-18.5B150WQ150-22-1150 22 14712.6 18.71.3 15660 WGZP1-18.8.5 0 5 0 5B150WQ150-25-1 8.5 150 2514714.618.57015660WGZP1-18.5B150WQ100-40-2 2 100 40 97017.8118.561.215780WGZP1-22B150WQ130-30-2 2 130 30 97016.8618.56315780WGZP1-22B150WQ150-30-2 2 150 30 970 18.3 22 6715780WGZP1-22B150WQ200-15-2 2 200 15 97011.8522 6915780WGZP1-22B150WQ200-22-2 2 200 22 97017.0822 70.215780WGZP1-22B150WQ250-17-2 2 250 17 97016.3122 7115780WGZP1-22B150WQ300-13-2 2 300 13 97014.5622 7315780WGZP1-22B150WQ140-41-3 0 140 41 98022.5130 69.515930WGZP1-30B150WQ150-28-3 0 150 28 98016.3530 7015930WGZP1-30B150WQ150-40-3 0 150 40 98023.3630 7015930WGZP1-30B150WQ200-20-3 0 200 20 98015.3530 7115930WGZP1-30B150WQ200-30-3 0 200 30 98023.0330 7115930WGZP1-30B150WQ300-18-3 0 300 18 98020.1630 7315930WGZP1-30B200WQ250-7-11 250 7 1466.81 11 7020380 WGZP1-11200WQ300-7-11 300 7 1467.47 11 76.520380 WGZP1-11200WQ400-7-15 400 7 1469.86 15 77.420520WGZP1-15B200WQ300-10-1 5 300 1014610.8 15 75.720520WGZP1-15B200WQ150-25-1 8.5 150 2514716.3518.570.220660WGZP1-18.5B200WQ250-15-1 8.5 250 1514713.9418.573.320660WGZP1-18.5B200WQ400-10-1 8.5 400 1014714.0818.577.420660WGZP1-18.5B200WQ480-11-2 2 480 11 97019.1322 75.220780WGZP1-22B200WQ250-22-3 0 250 22 98020.8230 7220930WGZP1-30B200WQ300-18-3 0 300 18 98022.0230 73.320930WGZP1-30B200WQ400-15-3 0 400 15 98021.8730 74.720930WGZP1-30B200WQ350-20-3 7 350 20 98025.6537 74.320108WGZP1-37B200WQ250-35-4 5 250 35 980 36.6 45 65.820120WGZP1-45B200WQ400-24-4 5 400 24 980 35.2 45 74.320120WGZP1-45B200WQ250-40-5 5 250 40 980 41.4 55 65.720136WGZP1-55B200WQ400-30-5 5 400 30 980 44.6 55 73.220136WGZP1-55B200WQ600-20-5 5 600 20 980 43.1 55 75.820136WGZP1-55B200WQ350-40-7 5 350 40 980 54.6 75 69.820187WGZP1-75B250WQ600-7-18600 7 14714.518.78.5 25660 WGZP1-18..5 0 8 5 0 5B250WQ800-7-30 800 7 980 21.8730 25.625930WGZP1-30B250WQ600-15-3 7 600 15 98032.323732.3225108WGZP1-37B250WQ700-15-3 7 700 15 980 26.9 37 26.925108WGZP1-37B250WQ600-20-5 5 600 20 980 42.5 55 73.225136WGZP1-55B250WQ700-22-7 5 700 22 98060.8575 68.925187WGZP1-75B250WQ600-30-9 0 600 30 980 64.6 90 75.825210WGZP1-90B250WQ700-33-1 10 700 33 980 82.61176.125224WGZP1-110B300WQ900-8-30 900 8 980 24.6530 79.530930WGZP1-30B300WQ800-15-5 5 800 15 980 42.7 55 76.530136WGZP1-55B300WQ950-24-1 10 950 24 980 80.6117730224WGZP1-110B350WQ1100-10-45 11010 980 37.4 45 80.835120WGZP1-45B350WQ1200-15-90 12015 980 61.8 90 79.335210WGZP1-90B350WQ1200-18-90 12018 980 75 90 78.435210WGZP1-90B350WQ1085-28-13 2 10852898107.113277.235252WGZP1-132B350WQ1000-36-1610036 98128.1676 35288WGZP1-160 0 0 9 0 0 0 0B 350WQ1500-26-160 1500 26980 136.3 160 77.9 350 2880 WGZP1-160B 400WQ2000-13.5-110 2000 13.5 9890.4110 81.3 400 2240 WGZP1-110B 400WQ1700-22-160 1700 22 740 130.2 160 78.2 400 2880 WGZP1-160B 400WQ1800-32-25018032740205250 76.5400 4690WGZP1-250B450WQ2200-10-90 2200 10 980 73.7 9081.3 450 2100 WGZP1-90B 500WQ2600-15-160 2600 15 740 130.3 160 81.5 500 2800 WGZP1-160B 500WQ2400-22-220 2400 22 740 186.9 220 76.9 500 4280 WGZP1-220B 500WQ2650-24-250 2650 24 740 225.1 250 76.9 500 4690 WGZP1-220B 600WQ3500-12-185 3500 12 740 139.1 185 82.2 600 3420 WGZP1-185B 600WQ3750-17-25037517740 216.7250 80.1600 4690WGZP1-250B。

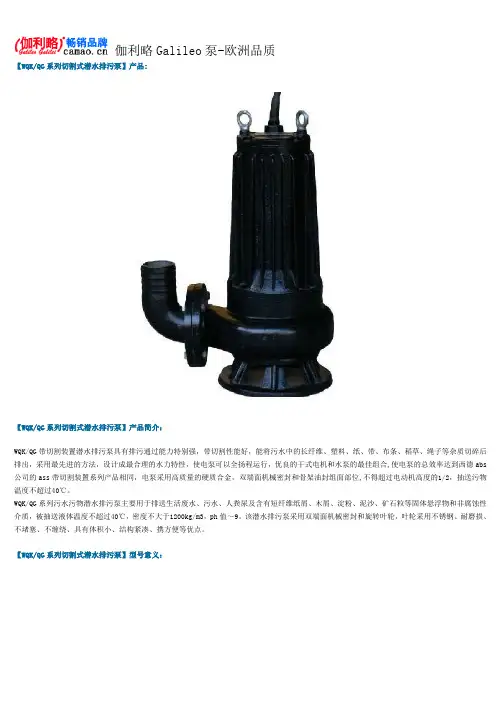

【WQK/QG系列切割式潜水排污泵】产品:【WQK/QG系列切割式潜水排污泵】产品简介：WQK/QG带切割装置潜水排污泵具有排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，采用最先进的方法，设计成最合理的水力特性，使电泵可以全扬程运行，优良的干式电机和水泵的最佳组合,使电泵的总效率达到西德abs 公司的ass带切割装置系列产品相同，电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。

WQK/QG系列污水污物潜水排污泵主要用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质，被抽送液体温度不超过40℃，密度不大于1200kg/m3，ph值～9。

该潜水排污泵采用双端面机械密封和旋转叶轮，叶轮采用不锈钢、耐磨损、不堵塞、不缠绕、具有体积小、结构紧凑、携方便等优点。

【WQK/QG系列切割式潜水排污泵】型号意义：【WQK/QG系列切割式潜水排污泵】产品特点：WQK/QG型高效无堵塞排污泵，该电泵具有不怕堵塞，节能显著，运行可靠，维修方便，较好地解决了PN浓浆泵不能抽吸重量较大的颗粒，以及PW、PWA污水泵易堵塞的难题。

WQK系列潜水排污泵还采用了国内最先进的机械密封，密封寿命达3000小时以上，泵轴及紧固螺丝全部采用高强度材料，抗蚀能力好，运行时配以电动机漏电保护器，对漏电、短路、断相起保护作用，无需专人看管，确是各行业抽吸含有颗粒杂质，短纤维，渣浆料的理想设备。

使用条件：1．介质温度不超过40℃。

2．介质平均重度不超过500千克／每立方米。

3．被抽送液体的PH值为5～9。

4．在长时间运行中，电机允许露出液面部分不超过高度的l／2。

WQX系列污水污物潜水排污泵(以下简称电泵)是我厂技术人员在普通清水潜水电泵的基础上发展起来的新型给排水机具，主要用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、坭砂、碎石粒等固件悬浮物和非腐蚀性介质，被抽送液体温度不超过40℃，密度不大于1200kg ／m3PH值5～9。

潜水排污泵参数 QW系列潜水式无堵塞排污泵在经我厂科研人员的共同努力下，在引进国外先进技术的基础上，同时广泛征求国内水泵专家的意见，并经过多次改良而研制成功的，经测试各项性能指标次达到国外同类产品的先进水平。

潜水排污泵根据使用介质，安装方式不同设计制造成同性能参数的WL、YW、GW系列产品。

QW潜水排污泵的性能参数范围： 流量：7-2400m3/h,扬程：7-60m WQ无堵塞固定式潜水排污泵 WQ潜水泵型号意义说明： 例如：40WQ15-30-2.2 40-口径(mm) W-污水泵 Q-潜水泵 15-流量(m3/h) 30-扬程(m) 2.2-配用电机功率(kw) WQ型潜水排污泵的产品特点： 1、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入中即可工作，大大减少工程造价。

2、潜水排污泵有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

3、采用独特的单片或双片轮结构，大大提高了污物通过能力，能有效的通过泵口径的倍纤维物质与直径为泵口径约50%的固体颗粒。

4、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性怀可靠性。

5、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

6、机械密封采用新型硬质耐腐的钛化儿钨材料，可使泵安全连续运行8000小时以上。

能够在全扬程内使用，而保证电机不会过载。

7、密封油室内设置有高精度搞干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

8、QW系列潜水排污泵可根据用户需要配备双导轨自动耦合安装系统，它安装、维修带来更大方便，人可不必为此而进入污水坑。

WQ型排污泵型号大全及参数
WQ型排污泵型号大全及参数
WQ型排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。

水泵叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

工作条件
1、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不超过&frac12。

3、铸铁材质的使用范围为PH5～9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

安装方式
两种安装方式：移动式安装方式，固定式安装方式。

ＷＱＧ型潜水污水泵　ＷＱＧ　ＳＵＢＭＥＲＳＩＢＬＥ　ＳＥＷＡＧＥ　ＰＵＭＰ３潜水污水泵ＳＵＢＭＥＲＳＩＢＬＥ　ＳＥＷＡＧＥ　ＰＵＭＰ　ＷＱＧ广州市第一水泵厂ＧＵＡＮＧＺＨＯＵ　ＮＯ．１　ＰＵＭＰ　ＦＡＣＴＯＲＹ广州广一泵业有限公司ＧＵＡＮＧＺＨＯＵ　ＧＵＡＮＧＹＩ　ＰＵＭＰ　ＩＮＤＵＳＴＲＹ　ＣＯ．，ＬＴＤ．１用途ＷＱＧ系列潜水污水泵主要用于市政工程、工业、医院、建筑工地、宾馆、饭店等行业中的排送带固体颗粒的废水、城市生活污水。

执行标准号：ＧＢ／Ｔ　２４６７４－２００９型号意义说明ＷＱＧ　６０ － １３ － ４ 潜水污水泵泵流量６０ｍ３／ｈ泵扬程１３ｍ电机功率４ｋＷ工作条件工作电源：３８０Ｖ　５０Ｈｚ抽送液体的ＰＨ值：５－９最高工作温度：６０℃允许通过的固体颗粒直径：约为出水口直径的１／３起动方式：直接起动根据客户的需要，电机功率４ｋＷ以上、转速１５００ｒ／ｍｉｎ以下的水泵可以配带漏水检测功能。

特点●排污性能好：ＷＱＧ型潜水污水泵叶轮采用单、双流道，防堵塞、防缠绕。

●安装使用方便：可移动式安装，安装和检修维护方便。

●可靠性高：水泵配带控制柜必需具有过热、过载保护功能。

潜水污水泵结构ＷＱＧ潜水污水泵由泵及潜水电机组成，以油室和机械密封分隔开，保证水泵运行安全，可靠。

说明：　ＷＱＧ　７－７－０．５５、ＷＱＧ　１０－１０－０．７５泵为螺纹式出水口，无法兰式出水口。

其余型号的电泵均为法兰式出水口。

４潜水污水泵的安装使用移动式安装方式在这种安装形式中，用泵底座本身支承，出口弯管直接与软胶管连接，便于移到不同的工地使用。

提起水泵时，只需用链索下部穿进吊环中，链索上部系在污水池或污水坑上部固好，起吊简单方便。

这种方式可根据用户要求配备水位控制开关、全自动保护装置及控制柜。

移动安装仅使用于功率１１ｋＷ以下的泵。

软管连接时弯管尺寸表（见左图）　５自动偶合装置的安装方式１，采用ＧＡＫ型潜污泵自动偶合装置，人员无需进入污水坑，就能方便地安装、维修水泵。

一、概述我公司生产的FSB型和FSB-L型氟塑料合金泵。

适用于-20℃～+120℃温度条件下输送物理性类似于水的介质：酸、氧化剂及腐蚀性介质（禁止输送快速硬质结晶体介质），过流部分全部采用塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种材料）经过合理配方、模压、加工而成，它集多种塑料之优点，具有特强的腐蚀性，并具有机械强度高，不老化、无毒素分解等优点。

是输送各种强、弱酸的理想设备。

二、用途适用于在-85℃～+200℃的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)。

广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、等行业。

三、型号意义例如： 65 FSB—32L65：吸入口直径FS：过介部分为氟塑料合金B：离心泵 32：扬程 L：轴连式（带底板）100FSB-32L 100 32 100 80 18.5 2900 5.5 70 100FSB-40L 100 40 100 80 22 2900 5.5 70 100FSB-50L 100 50 100 65 30 2900 5.5 62 125FSB-32L 200 32 125 80 30 2900 5.5 72 125FSB-50L 200 50 125 100 45 2900 5.5 64 150FSB-32L 200 32 150 100 30 1450 6 77 150FSB-50L 200 50 150 100 55 1450 5 75 200FSB-32L 400 32 200 150 55 1450 3 81 200FSB-50L 400 50 200 150 75 1450 3 79产品概述:水泵磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。

其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

WQ型排污泵型号大全及参数
WQ型排污泵型号大全及参数
WQ型排污泵是在引进国外先进技术的基础上，结合国水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。

水泵叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

工作条件
1、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

2、无自流循环冷却系统的泵，电机部分露出液面不超过&frac12。

3、铸铁材质的使用围为PH5～9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

安装方式
两种安装方式：移动式安装方式，固定式安装方式。
