HCRJ 033-1998 潜水排污泵 .TextMark

潜水排污泵执行标准潜水排污泵是一种用于排放废水、污水的设备，广泛应用于城市污水处理、工业废水处理、农村污水处理等领域。

为了确保潜水排污泵的安全、高效运行，制定和执行相应的标准显得尤为重要。

首先，潜水排污泵应符合国家相关标准，包括但不限于《潜水电泵通用技术条件》（GB/T 28184-2011）、《潜水排污泵》（GB/T 32161-2015）等标准。

这些标准规定了潜水排污泵的技术要求、性能指标、安全要求等内容，对于生产、销售、使用过程中的各个环节都有明确的规定，有利于保障潜水排污泵的质量和安全性。

其次，潜水排污泵在使用过程中，应严格按照产品说明书和操作手册执行。

操作人员必须经过专业培训，了解潜水排污泵的结构、性能、使用方法等，严格按照操作规程进行操作。

在日常维护保养中，也要按照产品说明书的要求进行，定期进行清洗、检查、润滑等工作，确保潜水排污泵的正常运行。

另外，对于潜水排污泵的安装、调试、维修等工作，也应制定相应的执行标准。

在安装过程中，要严格按照相关规范进行，确保潜水排污泵的安全、稳定安装在指定位置。

在调试和维修过程中，也要按照标准操作，避免因操作不当导致的故障和事故。

最后，潜水排污泵的使用单位应建立健全的管理制度，明确各项工作的责任人和执行标准。

定期进行设备检查、维护、保养工作，及时发现和解决问题，确保潜水排污泵的正常运行。

对于违反执行标准的行为，要及时进行整改和处理，以避免因操作不当而导致的设备故障和安全事故。

总之，潜水排污泵的执行标准对于保障设备的安全、稳定运行至关重要。

只有严格执行相关标准和规范，才能有效防范潜水排污泵在使用过程中出现的各种问题，确保设备的正常运行，为污水处理工作提供可靠的支持。

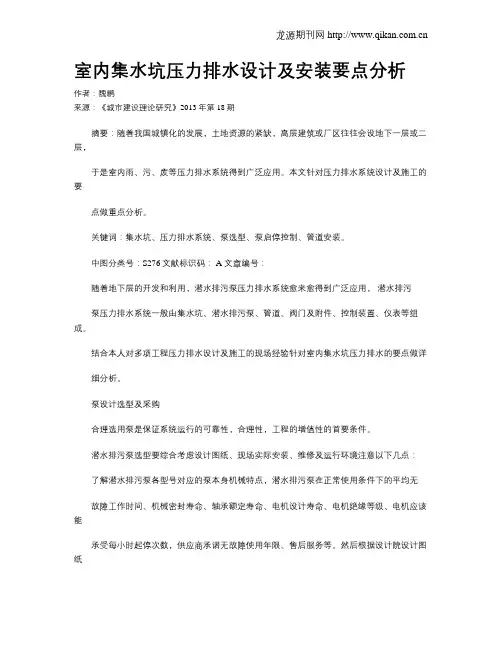

室内集水坑压力排水设计及安装要点分析作者：魏鹏来源：《城市建设理论研究》2013年第18期摘要：随着我国城镇化的发展，土地资源的紧缺，高层建筑或厂区往往会设地下一层或二层，于是室内雨、污、废等压力排水系统得到广泛应用。

本文针对压力排水系统设计及施工的要点做重点分析。

关键词：集水坑、压力排水系统、泵选型、泵启停控制、管道安装。

中图分类号：S276文献标识码： A 文章编号：随着地下层的开发和利用，潜水排污泵压力排水系统愈来愈得到广泛应用，潜水排污泵压力排水系统一般由集水坑、潜水排污泵、管道、阀门及附件、控制装置、仪表等组成。

结合本人对多项工程压力排水设计及施工的现场经验针对室内集水坑压力排水的要点做详细分析。

泵设计选型及采购合理选用泵是保证系统运行的可靠性，合理性，工程的增值性的首要条件。

潜水排污泵选型要综合考虑设计图纸、现场实际安装、维修及运行环境注意以下几点：了解潜水排污泵各型号对应的泵本身机械特点，潜水排污泵在正常使用条件下的平均无故障工作时间、机械密封寿命、轴承额定寿命、电机设计寿命、电机绝缘等级、电机应该能承受每小时起停次数，供应商承诺无故障使用年限、售后服务等。

然后根据设计院设计图纸设计的工程排出的污（废）水水量、水质及现场实际集水坑设计位置，合理确定潜水排污泵需要的流量、扬程及泵体尺寸，综合现场合理选型。

当集水坑无法设事故排水管时，潜水排污泵应有不间断的动力供应。

3、当有潜水排污泵排水量调节时，可按生活排水最大小时流量选定。

消防电梯集水池内潜污泵流量不小于10L/s。

排水泵的扬程按提升高度、管道损失计算确定后，再附加一定的自由水头。

自由水头宜采用0.02~0.03MPa。

排水泵吸水管和出水管流速不应小于0.7m/s，并不宜大于2.0m/s。

公共建筑内应以每个生活排水集水池为单元设置一台备用泵，平时宜交互运行。

地下室、设备机房、车库冲洗地面的排水，如有两台及两台以上排水泵时可不设备用泵。

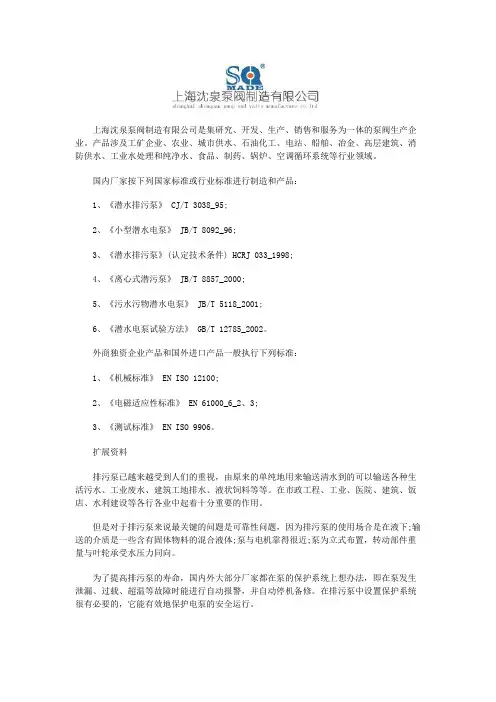

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

国内厂家按下列国家标准或行业标准进行制造和产品：1、《潜水排污泵》 CJ/T 3038_95;2、《小型潜水电泵》 JB/T 8092_96;3、《潜水排污泵》(认定技术条件) HCRJ 033_1998;4、《离心式潜污泵》 JB/T 8857_2000;5、《污水污物潜水电泵》 JB/T 5118_2001;6、《潜水电泵试验方法》 GB/T 12785_2002。

外商独资企业产品和国外进口产品一般执行下列标准：1、《机械标准》 EN ISO 12100;2、《电磁适应性标准》 EN 61000_6_2、3;3、《测试标准》 EN ISO 9906。

扩展资料排污泵已越来越受到人们的重视，由原来的单纯地用来输送清水到的可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等等。

在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用。

但是对于排污泵来说最关键的问题是可靠性问题，因为排污泵的使用场合是在液下;输送的介质是一些含有固体物料的混合液体;泵与电机靠得很近;泵为立式布置，转动部件重量与叶轮承受水压力同向。

为了提高排污泵的寿命，国内外大部分厂家都在泵的保护系统上想办法，即在泵发生泄漏、过载、超温等故障时能进行自动报警，并自动停机备修。

在排污泵中设置保护系统很有必要的，它能有效地保护电泵的安全运行。

但这并不是问题的关键，保护系统只不过是在泵发生故障后的一种补救办法，是一种比较被动的办法。

问题的关键应该是从根本着手，彻底解决泵在密封、过载等方面的问题，这才是一种较为主动的办法。

为此把副叶轮流体动力密封技术及泵的无过载设计技术应用于潜水排污泵中来，较大提高了泵密封可靠性和承载能力，延长了泵的使用寿命。

潜水电泵产品检验项目与判定方法1、检验项目如下：㈡.项目检测内容及项次合格判定：1、过载保护潜水电泵应设有过载保护装置，以防止因短路或过载引起温度过高。

有过载保护装置且在正常运转情况下，过载保护装置不动作，则判定本项次合格，否则判为不合格。

外配过载保护装置的产品，在使用说明书中写明者判为合格，否则判为不合格。

2、接地措施潜水电泵应有接地装置；接地装置上必须有明显的接地标志。

两个子项全部合格时判定本项次合格，否则判为不合格。

井用潜水电泵若在使用说明书中写明特殊使用场合的接地要求亦视为合格。

3、绝缘电阻潜水电机的定子绕组对机壳的冷态绝缘电阻应符合以下要求：（1）小型潜水电泵和污水潜水电泵：（2）井用潜水电泵：各种型式潜水电机的冷态绝缘电阻符合以上对应栏目要求，判定本项次合格，否则判为不合格。

4、电泵引出电缆（1）电泵引出电缆应采取绝缘保护、适当固定、夹持等，以防止因受到拉力作用、位移、磨损等导致危险事故；（2）引出电缆长度：小型潜水电泵和污水潜水电泵不少于5米。

井用潜水电泵应比所配潜水泵的长度长2米。

以上两个子项全部合格时，判定本项次合格，否则判为不合格。

5、安全标志（1）应根据危险的严重程度，在机器上用适当的安全标志警戒操作者和其他人员。

（2）安全标志的型式、颜色应符合GB10396-2006中4〜9的有关规定。

机器上（包括电缆端部）贴有安全标志；安全标志的型式和颜色符合标准要求时判定本项次合格，否则判为不合格。

6、定子绕组耐电压电机的定子绕组应能承受为时1分钟的耐电压试验而不发生击穿。

试验电压有效值：单相为1500伏，三相为1760伏；充水式电泵定子绕组应在常温水中浸泡12小时后进行。

符合以上要求，判定本项次合格，否则判为不合格。

7、零部件安全结构在不影响机器的使用情况下，机器的可接触零部件，不应有会引起损伤的锐边、尖角、粗糙的表面、凸出部分和可能刮到身体或衣服的开口，尤其是薄金属片的棱边必须倒钝、折边或修边，可能引起刮伤的开口管端应包覆。

潜水排污泵、给水泵安装、使用、维护说明书前言为保证设备正常运行和人身安全，在安装运行前应认真阅读本说明书。

本设备应由技术熟练的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故和责任。

如疑问，请即与本公司驻当地办事处联系。

一、主要用途和使用范围WQ、QXG、AS、AV系列潜水排污泵、潜水给水泵采用了国外多项先进技术，结构紧凑，使用维护方便。

其大通道水力部件设计和抗堵塞撕裂机构使水泵具有优良的过流性能，较高的工作可靠性，有利于实现自动化。

它广泛应用于市政工程、工业、商业、医院、宾馆、住宅区的污水排放，也适用于采油、农田灌溉等。

产品执行JB/T5118-2001《污水污物潜水电泵》标准。

使用条件：●输送介质最高温度应不超过40°C；●输送介质PH值为4～10；●输送介质中的固相物的容积比在2%以下；●输送介质的运动粘度为7╳10-7～23╳10-6m2/s；●输送介质介质密度应小于1.2╳103kg/m3；●可通过固体颗粒直径：φ25～φ180；●最大潜水深度：10m；●每二次启动间隔时间不小于10分钟。

二、系统说明WQ、AV、AS系列产品由潜水排污（给水）泵、控制设备、安装系统三大部分组成。

1、潜水排污（给水）泵：由电机和泵头组成，泵头与电机同轴，采用串联式机械密封。

其中电机防护等级为IP68，绝缘等级为F级；泵头由涡壳、叶轮、底盖等部件组成。

根据需要在潜水排污（给水）泵内设置有油室泄漏报警、电机绕组过热保护等功能。

2、控制设备：是潜水排污泵的启动、停止和运行监视系统。

根据用户要求不同可配置控制柜、端子箱、液位控制器等，并设有过载、缺相、短路、漏水、电机绕组超温等保护功能。

详见控制设备的随机文件。

3、安装系统：根据工况条件不同，安装方式有固定湿式安装、固定干式安装、移动式安装。

三、特点●独特的电缆密封设计－水密电缆，排除了电缆进水的隐患；●完美的电机冷却设计－水套冷却系统，通过高低压水管实行自流循环冷却（中型泵）；●转子和叶轮进行动平衡检测，确保运行平稳。

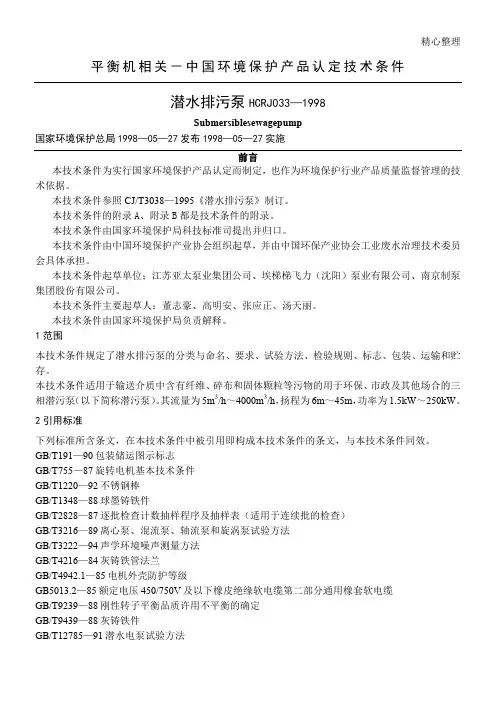

精心整理平衡机相关－中国环境保护产品认定技术条件潜水排污泵HCRJ033—1998Submersiblesewagepump国家环境保护总局1998—05—27发布1998—05—27实施前言本技术条件为实行国家环境保护产品认定而制定，也作为环境保护行业产品质量监督管理的技术依据。

1范围存。

2GB/T2828—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3216—89离心泵、混流泵、轴流泵和旋涡泵试验方法GB/T3222—94声学环境噪声测量方法GB/T4216—84灰铸铁管法兰GB/T4942.1—85电机外壳防护等级GB5013.2—85额定电压450/750V及以下橡皮绝缘软电缆第二部分通用橡套软电缆GB/T9239—88刚性转子平衡品质许用不平衡的确定GB/T9439—88灰铸铁件GB/T12785—91潜水电泵试验方法GB/T13306—91标牌CJ/T3038—1995潜水排污泵JB/Z294—87交流低压电机散嵌绕组匝间绝缘试验方法JB/Z346—89交流低压电机散嵌绕组匝间绝缘试验限值JB/NQ222.3—90农用污水污物潜水电泵产品质量分等检验规则JB5274—91Y系列（IP44）三相异步电动机技术条件(机座号355)JB/T6882—1993泵可靠性验证试验ZBK22007—89Y系列（IP44）三相异步电动机技术条件(机座号80～315)当上述标准被修订时，应使用其最新版本。

33.13.23.2.1A13.2.23.2.33.2.43.23.2.13.2.2a)外装式：输送介质直接从泵体部分排出;b)内装式：输送介质从排出管与电动机外壳之间环形流道排出;c)半内装式：输送介质从与电机外壳部分连接的排出管中排出。

3.2.3潜污泵的叶轮分为五种型式：a)旋流式叶轮;b)半开叶片式叶轮;c)闭式叶片式叶轮;d)流道式叶轮;e)螺旋离心式叶轮。

4要求4.1基本要求4.1.1潜污泵应符合本技术条件的要求，并按照经规定程序批准的图样及技术文件制造。

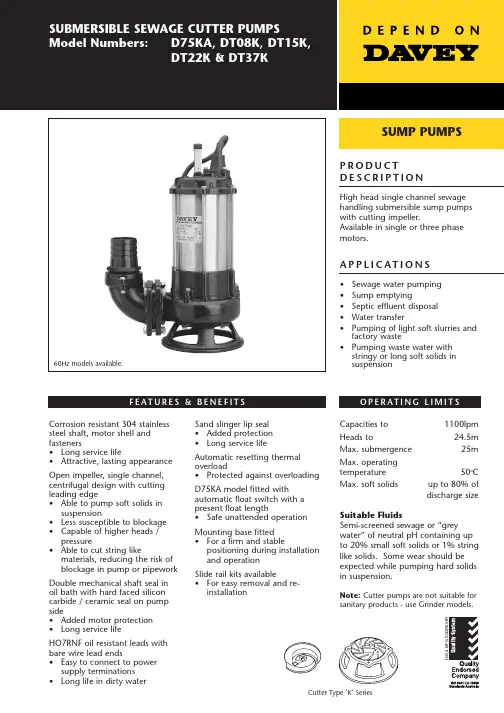

P R O D U C TD E S C R I P T I O NHigh head single channel sewage handling submersible sump pumps with cutting impeller.Available in single or three phase motors.A P P L I C AT I O N S•Sewage water pumping •Sump emptying•Septic effluent disposal •Water transfer•Pumping of light soft slurries and factory waste•Pumping waste water with stringy or long soft solids in suspensionO P E R AT I N G L I M I T S F E AT U R E S & B E N E F I T SCorrosion resistant 304 stainless steel shaft, motor shell and fasteners•Long service life•Attractive, lasting appearance Open impeller, single channel,centrifugal design with cutting leading edge•Able to pump soft solids in suspension•Less susceptible to blockage •Capable of higher heads /pressure•Able to cut string likematerials, reducing the risk of blockage in pump or pipework Double mechanical shaft seal in oil bath with hard faced silicon carbide / ceramic seal on pump side•Added motor protection •Long service lifeHO7RNF oil resistant leads with bare wire lead ends•Easy to connect to power supply terminations •Long life in dirty waterSand slinger lip seal •Added protection •Long service lifeAutomatic resetting thermal overload•Protected against overloading D75KA model fitted with automatic float switch with a present float length•Safe unattended operation Mounting base fitted •For a firm and stablepositioning during installation and operation Slide rail kits available•For easy removal and re-installationCapacities to 1100lpm Heads to24.5m Max. submergence 25m Max. operating temperature 50o CMax. soft solidsup to 80% of discharge sizeSuitable FluidsSemi-screened sewage or “grey water” of neutral pH containing up to 20% small soft solids or 1% string like solids. Some wear should be expected while pumping hard solids in suspension.Note: Cutter pumps are not suitable forsanitary products - use Grinder models.SUMP PUMPS60Hz models available.Cutter Type ‘K’ SeriesM AT E R I A L S O F C O N S T R U C T I O NPA R TM AT E R I A LImpeller Cutting tip Diffuser plate Pump casing OutletShaft seal pump sidemotor sideShaft seal elastomer Pump shaft OringsMotor shell Handle FastenersFloat & power supply leadsCast ironTungsten carbide Hardened cast iron Cast iron Cast ironSilicon carbide/ceramic Carbon/ceramic Mechanical seals in captive oil bath with oil sealNitrile rubber 304 stainless steel Nitrile rubber 304 stainless steel 304 stainless steel 304 stainless steel HO7RN-F oil resistantE L E C T R I C A L D ATAI N S TA L L AT I O N & P R I M I N GCommon to all modelsSpeed2 pole, 2850rpmInsulation class Class F IP ratingX8Electrical lead H07RNF x 10m lengthUse a rope to position and retrieve the pump. Do not lower or retrieve the pump using the power lead as this may damage the cable entry seals, causing water leaks and unsafe operation.Don’t use this product for recirculating or filtering swimming pools, spas, etc. While these pumps are built to high safety standards, they are not approved for installations where people will be in the water while they are operating.Don’t pump abrasive materials. Sand and grit in the water being pumped will accelerate wear, causing shortened pump life.Keep your pump clean, particularly in situations where lint, hair or fibrous materials may get bound around the pump shaft. Regular inspection and cleaning will extend pump life.Make room for the float switch to operate. Automatic models have a float switch to turn them on when the water level rises and turn them off again when it has been pumped down to the safe operating level of the pump. If the float switch is not free to rise and fall, correct pump operation may not be possible.Don’t run your pump dry. Non-automatic models must be switched off manually or by way of an external float/level switch when the water level is reduced to the top of the pump housing.00510152025l/min ft m g/min 0110220330FLOWTOTAL HEAD1020304050607080D I M E N S I O N SDavey Products Pty LtdMember of the GUD Holdings Ltd GroupABN 18 066 327 517Head Office and Manufacturing 6 Lakeview Drive,Scoresby, Australia 3179Ph:+61 3 9730 9222Fax:+61 3 9753 4100Website:.au Customer Service Centre Ph:1300 367 866Fax:1300 369 119E-mail:***************.au Interstate OfficesSydney - Brisbane - Adelaide Perth - TownsvilleInternational 6 Lakeview Drive,Scoresby, Australia 3179Ph:+61 3 9730 9121Fax:+61 3 9753 4248E-mail:****************.au GermanyKantstrasse 47,04275 Leipzig Ph:+49 341 301 0412Fax:+49 341 301 0413E-mail:**********************New Zealand 2 Rothwell Avenue,North Harbour, Auckland 1330Ph:+64 9 914 3680Fax:+64 9 914 3685Website: E-mail:****************.nz USADavey Pumps Inc.1005 N. Commons Drive Aurora, Illinois 60504Ph:+1 630 898 6976Fax:+1 630 851 7744Website: E-mail:******************This literature is not a complete guide to product usage. Further information is available from your Davey dealer, Davey Customer Service Centre and from the relevant product Installation and Operating Instructions. This data sheet must be read in conjunction with the relevant product Installation and Operating Instructions and all applicable statutory requirements. Product specifications may change without notice.® Davey is a registered trademark of Davey Products Pty Ltd. © Davey Products Pty Ltd 2000.DPM139-1/5K/0205/GPW supersedes DPM139/3K/0802/GPWD75KA DT08K Supply voltage 220-240V 380-415V 50Hz - Phase Single Three Output power 0.75kW 0.75kW Full load current 7.5A 1.5A Locked rotor current 22.5A 10.5A StartingCSIR DOLDT15K DT22K DT37KSupply voltage 380-415V 380-415V 380-415V 50Hz - Phase Three Three Three Output power 1.5kW 2.2kW 3.7kW Full load current 3.0A 4.5A 7.0A Locked rotor current22A 31.5A 49A Starting DOLDOL DOL。

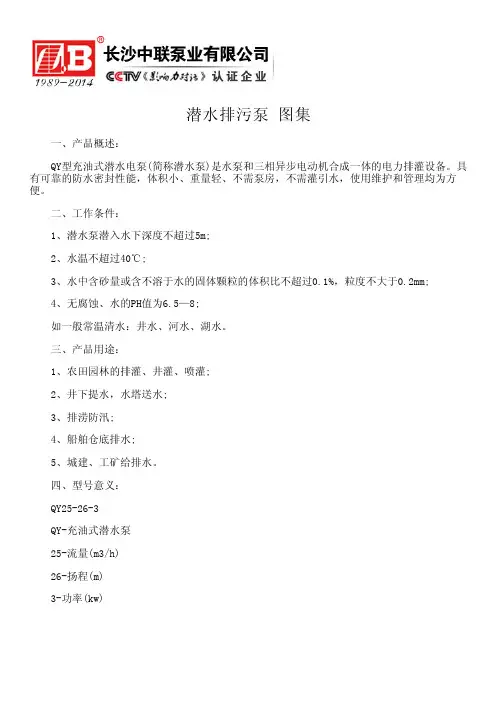

潜水排污泵 图集
一、产品概述：
QY型充油式潜水电泵(简称潜水泵)是水泵和三相异步电动机合成一体的电力排灌设备。

具有可靠的防水密封性能，体积小、重量轻、不需泵房，不需灌引水，使用维护和管理均为方便。

二、工作条件：
1、潜水泵潜入水下深度不超过5m;
2、水温不超过40℃;
3、水中含砂量或含不溶于水的固体颗粒的体积比不超过0.1%，粒度不大于0.2mm;
4、无腐蚀、水的PH值为6.5—8;
如一般常温清水：井水、河水、湖水。

三、产品用途：
1、农田园林的排灌、井灌、喷灌;
2、井下提水，水塔送水;
3、排涝防汛;
4、船舶仓底排水;
5、城建、工矿给排水。

四、型号意义：
QY25-26-3
QY-充油式潜水泵
25-流量(m3/h)
26-扬程(m)
3-功率(kw)。

潜污泵型号及参数————————————————————————————————作者：————————————————————————————————日期：潜污泵型号及参数以下几款潜污泵型号及参数供用户或设计院选型设计【AＳ型撕裂式潜水排污泵】型号意义：ＡＳ型无堵塞潜水排污泵价格编号型号规格流量（m³/h）扬程（m）功率(KW)转速（ｒ／min)电压(V)配用胶管内径（mAS 叶轮自耦装置GAK一控一全保自动控制柜一控二、一用二备全保自动控制ｍ) 配浮球柜配浮球１ＡS１０－2W/CB 15 4 1．１2８5 68 2 AS10-2ＣB 15 4．5 １.1 2９1９2 973 10４３1668 ３AS1６-2ＣB 2９7．6 1．５29 668 ４AＳ3０－2CB 42 1 1738 192 ９7３111２1６685 AS５5-2CB ４5 １3 5.5 29 8 35２1251 1１82 18076 AS55－4CB 100 7．5 5．5 ３３６48 077 ＡＳ75-2CB 6０18 7.5 29 3 352 1251 1２５1 18778 AS75-4CB 1４5 １0 7.５892 48 779 ＡＶ14－4 22 5.８ 1.5 2９１92 973 １043 1668 １0 AＶ55-2 30 2０５.5 ２９ 5 3５2 5 11 AV75-2 30 ２5 ７.5 2９0 40 5【AＳ型撕裂式潜水排污泵】性能参数：型号流量扬程电机功率转速额定电压额定电流配用胶管内径自耦装置重量（ｍ３/h)(Ｍ）(kw)(r/min）(V）(A）mｍAS１0-2W/CB1５4 1.1285０2205．657６80GAK30 AS10-2CB1５ 4.51．128５０3802．9768０GAK30 AS16-2CB２９７．6１.5２85０3８0３．5768０ＧAK33 AS30-２CB42113２85038０ 6.4768０GAＫ4０AＳ55-２CB４51３5．5２9００３801１．１127100GAK165 AS55－4CB1007.5 5.51450３801１.6152150GAK１80ＡＳ75－2CB60187.52900380１5．０1271００ＧＡK1８5 AS75-4CＢ1４5107.５１45038015．４１52150GAK2０0 AV14-4225．８ 1.514５0３80 3.576８0GＡK33 AV55－2302０ 5.5２９0038011.176100GAK1６5ＡＶ75-２30257.529０0３８015.07６1０0GAK20０ＡS型无堵塞潜水排污泵价格编号型号规格流量（ｍ³／h)扬程(ｍ)功率(KW)转速(ｒ/mｉn)电压(Ｖ)配用胶管内径(mｍ）ＡS 叶轮自耦装置GAK一控一全保自动控制柜配浮球一控二、一用二备全保自动控制柜配浮球１AS10－2W/CＢ15 4 1.1 ２８5 68 ２AS10-2CＢ1５４.5 1.1 ２9 19２973 1043 166８３ＡＳ1６-2CＢ2９7．6 1.5 ２9 ６68 4 ＡS3０-2ＣB ４2 1 １738 19２973 １１12 1668 ５AS5５-2CＢ45 13 5.5 29 8 3５2 １２51 1182 18０76 AS5５-4CB 10０7.５5．5 ３36 4８077 ＡS75－2ＣB 60 18 7.5 2９ 3 352 1251 1２51 187７８ＡS75-4CB 145 10 7.5 892 48 ７79 ＡＶ１４-4 22 ５.8 1．５29 1９2 ９73 1043 166810 AＶ5５-2 30 2０ 5.5 29 ５35２５11 AＶ7５-2 30 25 ７.5 29 0 4０ 5【JＹWQ系列自动搅匀潜水排污泵】型号意义:JＹWQ、ＪPＷＱ自动搅匀系列排污泵价格编号型号规格排出口径（mm)流量(m³/h)扬程(m)搅匀直径(mm)转速(r/miｎ)功率(KW）效率(%) JYＷＱ\JPWQ１40-１2-1５-１２00－1.５4０12 .５４8 11822 50-2０-7－1200-0.７5 5 0 0.75 62 9043 50-10－10－1２00－1. 2９00 1.1 54 9734 50-15-15-１200-２.25 0 2.2 51 13215 ５０-15－１0-１2０ 5 0 1.5 65 11820-1．56 50-１５-２0－1２00-2．2５0 2．2 51 13217 ５０-20-15-1200-2.2 50 ２.2 57 132１8 5０-４0-７－1２00-2.2 5 ０ 2.２7３1321 ９5０-４0－9- 4 38 10 50-２5-15－１73８1１５０-25-２２－12 85 １２５0-40-15- 08513 50－２5－32-1600-5.5 ５00 5．５4９２78014 ６５-２５-1５- 173８1５65－３7－１3- １７３８16 65-2５-28- 14 24 １７８0-40-７－1200-2.２８0 ２.2 50 166818 ８0－３0－8-1２0０－2.28 ０ 2.２51 1６6819 80-43-13－1600_4 80 4３65 2０8５２０80-50-10_160０_3 8 ００３7２180７２1 8０-40－15_16０0_4 ８0 4 6２2２２４２2 8０-60-1３-１6０0_4 80 6 70 ２22４23 80-3５-2５-160０_5．5 8 0０5．５58 285０24 80-５0-25_１６00_7.5 8 00 7.５56 2919 ２5 1０0-８0-9- 6 022６１00-1１0－10－２0０0-5.5１29０0 ５.5 67 31２827 1０0-７0-1５-2０00-５5100 7 .5 59 312８２8 100-100-1５- ．5 70 ３336编号型号规格排出口径(mm）流量(ｍ³／h)扬程（ｍ)搅匀直径(mm)转速(r/min)功率（KW)效率（%）JYWＱ\JPWQ２9 100-8０-2０- 20 2000 １450 7．5 ７1 333６３0 1００-８0-22- 22 200 ０3１100－８0-25- ２５２00 0３2 １00－10０－2２-2００0－00 533 100-80－30－2000－0 53４150-150-1０－20００-7.５10 0 7.5 70 36１４35 150-２0０－7-２50０-7．5１4５０7.5 ８0 347536 150-2５０-6-250０-7.5 14５０7.5 ８2 347５3７15０-1０0-１５－2600-11８38 150-145-１5-２６00－1１839 150-2０0-10-2６00－60 24０150-6５-40－３2０0－１8.５1450 18.5 70 711７41 １50-１80-２2-26０0-１8.５0 1450 18.５７5 7117４2 150-15０-26-2600－18.5０145０１8.5 72 711７43 150-１１０－30－２600-18.5０1450 18．5 ７２7117４4 １5０-3０0-15-2600－2２14５150-130－30-2600-2２ 14６１5０-200-３０-２600-37０247 150-15０-35-320０-3７０2４８150-140-４0-３20０-３70249 2００-300－７－75 749250 200-２50-1１-30０0- 00 7５１２00-3００-１0-３0０0-０0 ７52 20０-2５0-15-3０00-18．52０0 25 8.５7２90２15３２00-400-１0－0 10 300 ０5４２00－3１０-１3- ２７1 ９４80 5５200-4０0－13- 0 76 １1１6２5６200-280-２２_30０0_3 0 ６257 ２０0-３50-25＿3200_３７２0编号型号规格排出口径（mm）流量(m³／h)扬程(m)搅匀直径(mm)转速(r/miｎ)功率(KW) 效率(％) JＹWＱ\JＰWQ58 200-250-3５－３２00_45２０59 ２０0－４0０-30_3200＿552 １60 250-60０-9-32００＿3 ４8６１250-６00－1２＿3200＿3725６2 2５0-４2０-２2-3２０0_452５60 ４5 7６２７216ﻬ【ＪＹＷＱ系列自动搅匀潜水排污泵】性能参数：序号型号排出口径额定流量额定扬程搅拌直径转速效率自动耦合器(mm）（m３/h）(mm)(mm)（r/min)(%)1JYWＱ5０-12－15－1200-1.５50128ＣAＫ－50２JYWＱ5０-20-7-1２00－1.90062CAK-50 3JYＷQ５0-10－１０-1200-1.290０56ＣAＫ-504ＪYWQ5０－1５-15－1200－２.25051ＣＡK-５0５JYWQ５0-２5-10-120０-2．250０６5CAK-５0 6JYWQ50-15-20-1200-２．250５6ＣAK-5０7ＪＹWQ５0－2０-1５-12０0-2.2５０2６CAＫ-50８JYWＱ5０-42-９－200２90056CAK-50 9JYＷＱ50-１7-2５-1200290056CAK-５0１0ＪYWQ50-25-22-1２00２90062ＣAK-50 11ＪYWQ５0-4０-15-1４0０-45０４０CＡＫ-５01２JYWQ50－25－３2-160０-5.５50０52CAK-501３JYWQ50-４０－30-16０0-7.5５０068CＡK－5014JＹＷＱ65-25－15－CAK-６５1５JYWQ65-３7-13-1４00－３65372ＣAK-6５16JYWＱ65-２5-2８－1400２900６0ＣAK－6５１7ＪYWQ８0－40-7－16０0-2．2８054CAＫ-80１8ＪＹWQ80－29-8-1600-２.28054CAK-80 19JYWQ80-４3-13-１60０－４8043３CAＫ-８020ＪYＷQ80－５0-10-16001450７6CＡK-80 21JYＷQ８0-40-15-1600-4804０CAＫ－80 22JYＷQ80-60－1３-1600-48060CAＫ－8０23JYWQ80-3５-25-1６00-５.58006４CAK-80 24JＹＷＱ80-50-25-1６00-7.５80070ＣAK-8025JYＷQ80－5０-30－１600-7.58０070CAＫ－８0２6JYWＱ100-80-9-2０00145０６2CAK－1００2７JYＷQ10０-1１０－1０-20０0－5.５11４5071ＣAK-100２８JYWQ100－7０-15-2000-5.510071CAＫ-1０029JYWQ100-100-15-2００0－7．51０0１03ＣAK-10030ＪＹWQ１０0-8０-２0-２000-７．51９0071CAK－10０３1JＹWQ10０-50-35-68ＣAＫ-100３2ＪYWQ10０-７0-2２-2000-7．5190070CAK-10033JYＷＱ1０0-1０0-２２-61ＣAK-１00 34ＪYWQ100-８０-30－６7ＣAK－100３５JYWＱ150-１50－10-2000-7．5０１４5075ＣＡＫ-15０36JＹＷＱ150-２１０－７-2500-7．514５078CＡK-15０37JＹＷQ150－25０－６-25０0-７.5１４5０79CAK－１５0３８JＹWQ１50－150－１5－9CAK-150 3９JＹＷＱ15０-200－1０-７3ＣAK-15040JYWQ150-65－40－3200-１8.50145058CAK-15041JYWQ１5０－18０-2２－2６0０-18．50145075CAK－1５042JＹWQ１５0－150-26-26０0-１８．５01450７2ＣAK-15０43JYWQ1５0－110-30－2６00-18.5０145０７２CAＫ-15044JYWQ１50-３0０-1５-76CAＫ-150 4５JYWQ150-130-30-70CAK-１50 46ＪYWQ150－1００-４0-4CAK-１50 47ＪYWQ200－300-7-5CAＫ-２０0４８JYWQ2０0-250－１1－72CＡK-2０0４9JＹWQ200-3００－10-75ＣＡK-20050JYWQ20０－250-15-3０00-18.５２00252ＣAK-2０05１JＹWＱ200－400-10-７５CAＫ-200 52ＪYＷQ200-2００-２０-7３CAK－200５3JYWＱ２０0－2５0-２２-７3ＣＡK-２00 54ＪＹWＱ２5０-600－7－8CAK-250 55ＪＹWQ250-６00－9-8CAK－２50JYWQ、ＪPWQ自动搅匀系列排污泵价格编号型号规格排出口径（mｍ)流量(ｍ³/ｈ)扬程(m)搅匀直径(ｍm)转速（r／mｉｎ)功率(ＫW)效率(％) JＹＷQ\JPWQ1 4０-12-15-1200－１.5 40 12 .5 48 1１822 ５０-２０-7-1２0０－0.７55 0 0.75 62 9043 50－１0-１0-１20０－1．2900 １.1 5４９73４50-15－１5-12０0-2.２ 5 0 2.2 ５1 13２１5 5０-15－１0－1２00-1.55 0 １.5 ６5 118２6 5０-１5-20－1２00－２.25 ０ 2.2 51 13217 ５０-20－15-1２00-2.2 ５0 2 .2 5７13218 5０-40-7－1２0０-２.２５0 2.2 ７３1３219 ５0－4０-９- 4 381０50－25-15- １7３811 ５０-25-22- １２8512 ５0-40-1５－085１3 5０-25-32-1600－5.５５０0 5.5 49 2780 14 6５-25－1５- １７3８１5 65-3７-１3－173８１6 ６５-２５-２8- 14 2４１7 ８0－4０－7-１２０0-2．2８０ 2.2 5０16６8１8 80-３0－8-1200-2.2 8 ０ 2.2 ５1 1６68 19 80-4３-1３-1600_4 ８0 ４3 ６5 20８5 ２0 ８0-５0-10_160０_3 8 0０ 3 7２1807 2１80-４0－1５_1600_４80 4 62 2224 ２2 ８０-6０－１3-16０0_4 80 6 70 2224 23 8０-35-2５-1600_5.5 ８00 5．５5８２850２4 ８0-50－25_1６０0＿7．5８０0 ７.５56 2９１925 1００-8０-9- 6 02２6 100－110－10-２000-５.５１2900 ５．５67 3１2８27 １00-70-１５-2000-55 100 7 ．5 59 ３12８2８10０-1００-15－．5 7０33３6编号型号规格排出口径（mｍ)流量(ｍ³／h)扬程(ｍ)搅匀直径(mm)转速(r/min）功率（KＷ）效率（%）ＪＹＷQ＼JPＷQ２9 １０0-80-20－２０2０00 １450 7.5 ７1 33３６30 100－8０－22- 22 200 031 １00-80-25- 25 ２０0 ０３2 １0０－10０－22－2000-00 ５3３１００-80-3０－200０- 0 5３4 150－15０－10-２0０0-７．510 ０7.5 7０361４35 1５0-２０0-7-2５０0－7.５1 450 7．５80 34753６1５0-250-６－２50０-7.51４５0 7.5 8２347537 15０-１0０－15-2600－11８38 150－145－1５-２6０0-118３9 150-２00-10-26００- 60 2 40 150-6５-40-3200－18．5 １450 18．5 70 711７４1 １５0-180-2２－2６0０-18．50 1450 18.5 75 711742 1５0-150－２6－２６00-18.50 １450 18．5 ７2 711743150－110－30-2600-18.50 14５0 1８.5 7２711744 150－３00-15-2600-2２ 1４5 150-130-３0-2600－2２１4６150-2００-30-2600-37 0２４７150-150-35-３200-３7 02４８１50-14０-４0－3２00-3７0249 200-300－7－７5 749250 ２0０-25０-１1-3000- 00 751 200-3０0-10-3000- 00 752 200-2５0－1５－300０-1８.52００2５８.5 ７２902１５３２00-4０0-10- 0 1０300 ０54 200－31０-１3- 2 ７1 ９480 5５200-400-13－0 ７６1116２56 200－28０-2２_3000＿3 0 ６257 200-350－25_3200＿3７ 2 0编号型号规格排出口径（mm)流量(m³／h)扬程(m)搅匀直径(mm)转速(r/min）功率(KW）效率（%) ＪYWQ\JPＷQ５８２０0-２50-３5-32０0_4５2 0５9 2０0-4０0－30＿３200＿55２１６0 2５０-600-９-3200_3 ４861 ２５０－６0０-12_3200＿372５６2 250－42０-22-３200_4５2５6０45 76 272１6【WQＫ/ＱG系列切割式潜水排污泵】型号意义：ＷQK高效无堵塞带切割装置型及带刀型污水污物潜水泵价格编号型号规格流量(ｍ³/ｈ) 扬程（m) 出水配管口径(mｍ)功率(KW) 转速(r/ｍin) 普通型带刀装置1 WＱK8-1２８１2 32 0．75 290０1０2９１5２92 WQK25－6 ２５６8０0.７５１45０1043 1５5７3 WQK2０－7 2０7 50 1 1450 1029 15434 WQＫ１０-１2 1０1２40 15４35 ＷＱＫ10-12 １0 １２40 1.１1450 1126 16２66 ＷQＫ8-２2 ８2２2５ 1.1 1４50 １140 1６547 WQK20-1５２0 15 50 1５14５0 1237 １7３88 WQK1５-30 1５30 4 2.2 14５0 1321 183５9 ＷＱＫ20-20 20 20 ５0 ２2 １4５0 １334 １８49 １０WＱK２５－450 1348 1８63 1１WQK40-7 40 7 80 2.２14５0 １738 ２2５2 12 ＷQK30－3 0 17９3 2294 １３WQK3０＿00 １793 ２29４14 WQＫ2５－3０25 30 6５４2900 1８90 239１１5 WＱＫ40－1５40 1５8０ 4 1450 2１１3 2６27 16 ＷQK8５－1 ５0 ２127 26４1 １7 ＷQK６5-25 ６５25 80 ７．5 2900 ２７８0 343318 ＷＱＫ20-60 ２0 6０８0 ７.5 2900 34１9 392０19 WQK８0-20 ８0 ２0 80 7.5 145０2８77 346１２０WＱK１０0-15 10０１５100 7.5 １45０２９47 35３121 ＷＱK１3０-10 13０10 150 75 14５０３628 421222 WＱK 9 ５１99 ２3 ＷQK 4 5９77 2４WＱK180-15 1８0 5352 60８８25 ＷQK100_40 １００55１8 6241【WQK/ＱG系列切割式潜水排污泵】性能参数：型号流量ﻫｍ３/h扬程（m）出水配管口径ﻫｍm功率kw转速ﻫ（r/min）WQK8－１2QG812３2０．７５2900 WＱＫ２０-７QG２0750０.７51450 WQK1０-１2QG1０124０ 1.11４50 WQK８-22QG8２22５１.1１４50 WQＫ2０－15ＱＧ201５5０ 1.514５0ＷQK1５-30QG15３040 2.2１450 WＱK20－20ＱG202０50 2.２１４50ＷQK25-15QG25１565２.21450 WＱK４0-7ＱG407８0２.2１450 WＱK30-15QG３0158032９０0 WＱK25-30QG2５3065４２9０0 WQK40-１5ＱＧ４015８０41４５0 WQK85－10QG821０１0０41４５0 WQK65-25QG6525807.529００WQK80-20ＱG８０20８0７.51450ＷQK１00－15QG1001５10０7.51４50 WQK100-25QＧ15０WＱK115-15QG15０ＷQK180-15QG4５0WQK高效无堵塞带切割装置型及带刀型污水污物潜水泵价格编号型号规格流量(m³/h）扬程(m) 出水配管口径（mm)功率（KW)转速（r/ｍｉn)普通型带刀装置1 WQK8－12 8 12 32 0.７５2900 1029 １5292 WQK25-６25 ６80 0．75 1４50 1０4３15573 ＷQK20－7 20 7 50 1 1450 1029 １5４３4 WＱＫ10-１２１0 12 ４０１5435 WQK1０－１２10 １2 40 1.1 145０1１26 １6266 ＷQK8-22 8 22 25 1.1 145０11４０16547 WQK2０-1５20 １5 50 15 14５0 １2３7 173８８ＷＱＫ１５－30 １5 3０ 4 2.２１4５0 1３2１18３5 ９WＱK20-2０20 20 50 22 1450 13３４184９10 WQK2５- 450 1348 １８６311 WQＫ４０-7 40 7 8０ 2.２14５０1７３８2252 1２WＱK30－３0 1７9３22９４13 WQK30_ ０0 17９３229４1４WＱK2５－30 2５3０65 4 2900 1890 2391 1５ＷQK40-15 ４0 15 80 4 145０２１1３2６27 １6 WQＫ８5-1 5０2127 264１17 WＱK65-2５６5 ２5 8０7．5 ２９００2780 34３318 WQK２０-６０20 ６0 ８0 7.５２9０0 3419 ３92０１9 WQK80－2０8０２0 80 ７.5 14５0 2877 346120 ＷＱK100－１５１００15 1０0 ７.5 １4５0 2９47 3５3121 ＷQＫ130－10 130 10 15０75 １4５0 3６28 ４21222 WＱK 9 51９9 ２3 ＷQK 4 597724 WQK180-15 １80 ５3５2 608825 WQK１００＿40 10 0 ５5１８6２41【QW(ＷQ)系列无堵塞潜水排污泵】型号意义:WQ、QW系列潜水式排污泵价格编号型号规格流量(m³/h)扬程(m)转速（r／miｎ)WQ(铸铁)WQP(普通不锈钢）ＷQP(30４不锈钢)ＷQP(3１6不锈钢）自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置1 2５-8-22-1. 2２24 ２711 4３09 ／６４240 / ２3２-12-15－1.1 １2 15 2800 90４２２２4 ２711 43０９/ ６4 2４０/3 ４0-15-15- 0４3 2919 3475 5560 / 80 ２56 /4 ４0-1５-30-2.2 １2９19 ３614 5769 / 8０256 /5 ５0－2０-7-0．７５2０7 2900 765 20８５264１42４０/ 96 ２８8 /6 50--10-10-0.75 １0 10 290０7６5 2085 2641 ４240 / ９6 ２8８／7 ５０-20-15－1.5 2 ２9１9 ３47５55６０/ 96 ４80 / ８５0-１5-25-2.2 4 3058 ３6１4 576９834 96 480 /9 50-18-3０－-３9 3475 ４17０66７２8３４96 ４80 /10 50-25－３2－５.5 25 ３２２900 2294 458７55６0 8896 834 112 64０/ 1１5０-20-40-7.5 2 ４726 5699 9105 ８3４160 768 /12 65-25－1５-22 25 １5 29０0 1321 3336 40３１64６4 834 9６4８0 /13 65-３7-13－3 9９３6１４４30９6881 ８３4 １1２５12 /14 65-２5-3０-４. ３8 4170 ４５87 73６7 ８3４１28 ５2８／15 65-3０-４0-75 3 5５60 66７２10703 9７3 240 ７68 / １6 6５-3５－５0－1 62 931３111２0 17７92 ９73 256 960 /17 65－35-6０- ３65 9７30 1１6７6 １8６26 ９7３256 ９60 ／18 8０-4０-7-２.2 40 7 14５0 １３90 3614 4３09 68８１９73 128 76８/19 8０－43-13-3. 99 4031 4８65 77８4 97３１２８７68 / 2０80-40-15－4 3８4309 51４３695０9７3 １４4 ８00 ／21 80-65-25-7.5 ６5 25 2900 ２６４1 5560 ６6７2 1０70３１112 20８880 / 2２10０-８0-10-4 ８5352 63９4 10２17 13９0 160 880 / 2３１０0-110-10－5.5 11 ６53３7784 1２4４1 139 240 9６0 /24 100-１0０-1５-7.5 １0 66７２ 7９2３1264９1390 2４０9６0 /25 １00-８0-20-7.5 8 ６672 7923 12649 1390 24０9６０／26 10０-1０0-25-11 1 ２973０１1676 18626 １390 2７2 1０４0 / 2７1０0-100-3０- 44９0 1028６1223２19460 １３90 320 1120 / ２8 100-100－35-18．5 1 2 11１２０13３４４21267 １3９0 3２0 １１20 /编号型号规格流量(ｍ³/h)扬程(m）转速(r/ｍin)ＷQ（铸铁)WQP(普通不锈钢)ＷQP（30４不锈钢）ＷＱP(３16不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 １25－１30-15－1１01 11259 1３9０22240 22２4 3２0 11２０/30 1２５-1３0－20- ４684 11398 143１7 229３５22２4 ３20 11２０／３１ 1５0-14５－9-7.5 7 8479 97３０／222４320 80０／32 150-１８0－15- 482３11537 132０5 / 2224 320 960 /３3 150-180－20－18.5 38 13３4４1５２９0 / 2２2４320 9６0 97334 １50-18０－25－22 3３１4873 15９８5 / 2224 352 11２0 984135 150-130－３0-22 33 1４８７3 15９８５／22２４352 11２0 ９86９3６150－180-3０－3 6２１793１/ / 2２24 ４００１28０１１81５37 150-200-30－３7 2 6７2752２/ / 22２４４0０12８0 １３205 ３8 200-300-７-1 0 １5290 / ／３058 320 11２0 8062 ３9 2００-250-11- 838 １5５６8 / / ３0５8 320 １12０９03５4０ 200－250-1５-18.5 2５17６53 / / ３058 ４０0 １280 83４０４1 ２0０-400-１０－224 6 18348 ／/ ３０58 4０0 1280 90３５42 2０0-４０0-１3-３40 / / ／3058 ４00 1280 ９03543 ２０0-3０0-1５-22 ３６/ / / 30５8 ４00 12８0 ９03544 2０0－2５0-22-3 0008 / ／/ 3０58 400 1２８０１11２045 ２00-３50-25-3７3５ 5 / / ／3０58 480 1440 １3205 4６2０0-400－30-45 ４72 ／/ ／3058 480 １440 222４0 4７250-600-9－3 90 / ／/ 3８９２８80 2400 208５0 48 ２50-６０0-１2-37 6 7５/ / / 3892 880 2４0０2432５49 2５０－6０0-1５-４560 / / / 3892 ８80 24０0 2919０5０2５0-600－２0－５5６２５/ / / 3892 880 ２４0０3475051 250-６00－25-７5 ６90 / ／/ 38９2 ９60 272０３892052 300-8０0-１2－45 8 30 ／/ / 5４２1 9６0 ２７２0 ３4７5053 30０－500-1５-45 50 / / / 5421 9６0 2８80 3４７５0 5４ 30０-８00－1５-55 8 ５/ / / 5421 9６０2８80 37530 55 300-600－20-55 6 0 / ／／5421 １9２0 ４00０３７5３0 ５6 30０-800-２0-7５8 0 / / / ５4２1 240０4８00 4３78５５7 ３００-95０-20-9 700 / / / ５４２１２400 480０5３515 编号型号规格流量(m³扬程转速(ｒＷQ(铸铁) WQP（普ＷQP(304ＷQP(３自动耦合铸铁叶轮不锈钢叶带循环水/h）（m) /mｉn）通不锈钢) 不锈钢) 16不锈钢)装置轮装置５８300-1000-25-１1 3０9０／/ / 542１２４0０4800 667２0 ５9 30０-1100-10-５5 11 5 / / ／5421 2４0０４80０375３０60 350-1500-15－9 650 / ／／６255 ２560 ／7089061 3５0－1200-1８-９0735 / / / 6255 2560 / 7089062 35０-11００－28- 0 625５0 ／/ / 6255 2560 / ８０62063 ３50-1０00-36－16 0890 / / ／6255 2560 ／86１８０64 40０－１76０－７．５-５５１76 / / ／7645 32０0 / 5699065 4００-１500-10－７5７35 / / ／764５３200 / 486５066 ４0０－200０-15- ０65052 ／/ / ７645 ３２00 ／8７５７0６7 4０0－１70０－2２-165７55 ／/ / 76４5 ３2０0 ／86180６8 40０-150０－２6-1６755 / / / ７645 3２０0 / 8618069 4００-1７00-30-2 ８5485 / / / 7645 ３２00 / 9452070 400-180０-32-２5 655 / / ／764５３2０0 / 9730０71 50０-２5０0-１0-11０3５０／/ / １3９０0 ４０0０/ /７2 500-2600－15－16 8690 ／／／１3900 ４０00 / ／73 ５00-2400-2２-22 08４2０/ / / 1390０ 4００0 / / ７4 500-２600-2４-２5 15370 / / ／１3９00 4００0 ／/ﻬ【QＷ(WQ)系列无堵塞潜水排污泵】性能参数：型号口径流量扬程转速功率效率ＡＢCＤＨ自动耦合器ｍm(m3/h)(M)(r/ｍin)(kw)(%)25-7-８-0．５52578２９0０0.5545１２４０25-8-22－1.１２5８２2２９00 1.521０54032-８-１2-0．7532８1２29000.７５48124032-12－15－１． 1.145124040－1５-１5－1.540151５2900１.5４81２4040-１5-30-２．2４０15３0290０２．2５４１２４０50－20－7－0.７５5020７29000．75５15５20GAK-５0５０-１0－10－0．7５50101０29000.75521220GAK－50 50-20-15-１.5502０１５2900 1.５53126４GAK-50５0-15-25-2．250152529０0 2.25455５０GAK-5０50-18－3０－350６60GAK－５0 50-40-15-4５0730GＡK-５0 5０－25-32－5.５5０25322９005．５55165４802853１０770GAK-50 50-20-４0－7.550５０20２9０07.55８１7548０２8５3１07７0ＧAK－50 65－２５－15-２.265２５152９00２.255５70GAＫ-6565-37-13-３６5３7５４７530５26065２GAK-6５65-25-３０－4652535GAＫ-6５65－30－４0-７．56５3040２9０07.５56GAK-65６５-３5-5０-１１653552０ＧAK-65 65-３５-60-00350９20GAK-65 80-6０-1３－５.5８0６01３290０ 5.５671655653303257７5ＧＡK-80 80－４０-7－2.2804071450 2.2591６55103３0260640ＧＡK-８0 80－43-１3-3825652GAK-8０80-40－１5－48577５ＧAK－80 80-6５－２5－7.５806525２90０7.５6３５775GAK-８０1０0－8０-１０－4142０800ＧAＫ-１00型号口径流量扬程转速功率效率AＢC D H自动耦合器mm(m３/h)(M)(r/min)(kw)(%)1０0-1０0-15-7.51７.56８2256９０420420825GAＫ－100 100-８0-２０－7.51．5６5２25690４204２0825GＡK-100 100-100－25-111５0520９４0GAＫ－100 100-１０0-３０-４50156５GAK-100 1０0-100-３5－１8.5118.5６82２５6804１04２09７0GＡK－1０0 125-130－15-111２５72GＡＫ-１2５125－１30-20-45０１５75ＧAK-125 150－145-9-7.5７．5762258GAK-１5０１50-18０-15-451052010６0ＧＡK-1５０1５0-180-20-18．5０1８．57225060ＧAＫ－1５０1５0-180－25-225855201060GAK-150１50-130-30-2２58５5２010６0GAK-15０150-180-30-3０３078GAＫ-1５0１50－200-30-37565０5201３20GAK－150 200-300-7-112６6２９1５0GＡK－20０２0０-250-11-45005２01120GAK-2００2０0-２5０-15-18．52１8.5７3２901３0GAK-200２00-400－10-22210５2０1130GAＫ-200 20０-４00－13-3GＡK-20０２０0-300－１５-２2２１05201130GAK-2０0 200-２50-22-3２ＧAK－200 2０0-350－25-372６８０5２０１3７０ＧAK-200２０0-400-３0-452８052０1３７０GＡＫ-2０0型号口径流量扬程转速功率效率AＢＣDＨ自动耦合器mm(m3/h)(M）(r/miｎ)(kw)(%)250-６００-9-3３０05２０１６60GAK－250 250-60０-12-3７2５005２01660GAK-2５0250-6０0－１５-45２50520１６6０ＧＡＫ－２5０２50-600-２0-55２５0５２01７0０GＡK-２5０25０－6０0-25-7525005201７50ＧAK-25０３00-8０0-１２－4５357447８４5GＡK-3０0 300－４８0－1５－４5３０0487845GAK-3０0 300-80０－15-55３00８0７060GAK-３00 300-600-2０－５53０0６00２060GAＫ-3０0３０0－800－20-7５3008０02１20GAK-３0０300-950-20-９GAＫ-3０0 300-1000-２5－１120GAK-300 300－11００-１0-5５305573GAK-300 3５0-１50０-１5-9GＡＫ－350 3５0-1200－１8-９500７502190ＧAK-3５0 350-1100-28-898６GＡK-350 350-1000-3６－1６86６14１37002５90GAＫ-3５０40０-1７60-7.5-５５40０１7607.59805５83GAK-400４00-1500-10-７５40866０0165GAK-4００400-２０00-1３－11５GAK－400 400－２000-15－59801328３ＧAK-400400-1７00－２2－1687GＡＫ－4００４00-15０0-26-１67ＧＡK-400型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3／h）（M)(ｒ/ｍin)(kw)(%)４0０-18００-32-２530ＧAK-４０0 5０0-25０0-１0－11４１8GAＫ-500 5０0-２600－15-1６6816259０02450GAK-５０0 500-２400-2２-22418GAK-50０５0０-2６50-２4－２５4１982３９59０03000GAK-50０WQ、QＷ系列潜水式排污泵价格编号型号规格流量（ｍ³/h)扬程（ｍ)转速(r/mｉｎ)WQ(铸铁)WQP(普通不锈钢)ＷＱP(3０4不锈钢)WQP（３１6不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置１25-８-２2-1. 22２4 ２7１1 ４３09 ／64 240 ／２3２-12-15－１.1 １２15 2８0０904 22２4 2７1１4309 ／６4 240 / 3 ４０-15-1５- ０4３2919 3475 5５60 / ８0 256 / ４40-１5－３0-２.２１２919 ３61４5７69 / 80 256 /5 50-２0-7-０．７5 2０7 2９00 76５２08５2６4１4240 / 9６28８/6 50-－10－10-0．7５１0 10 ２9０0 7６5 208５26４1 ４24０／96 ２88 /7 ５0－20-１5-1．5 2 291９3４75 5560 / 96 48０/8 ５0-15-2５－２.２４３058 3614 5７69 834 9６480 / ９50－１8-30-－3 9 3475 4170 6672 8３４96 ４80 ／10 50-２５－３２-5.5 ２5 32 2９00 2294 45８7 ５5６0 8896 83４11２640 / １1 ５０－20-40-7.5 2 ４７26 5６９9 ９105 834 16０768 / １2 65-2５－1５－22 ２５15 29０0 1321 3336 4０31 6464 8３４96 480 / 13 65－３7－1３-３99 3614 ４3０９6881 8３４112 512 / 1４65-２5－30-４．38 ４170 ４５87 73６７８３4 12８５28 ／15 65-30-40-75 3 5560 6672 10７03 973 240 768 ／1６65－３5－50-1 6２9313 1112０17792 9７3 256 960 /17 6５－35-60－365 97３０1１６76 １8626 97３256 960 /18 80-40-7-2.2 ４0 7 1４5０１3９0 3６１4 ４309 6881 ９7３128 76８／1９80-43-１３-3. ９9 403１48６5 ７7８4 973 128 ７6８/20 ８0－4０－１5-４38 430９5143 695０973 1４4 8０0 /21 80-65－25-7.５65 25 2900 26４1 5５60 667２1070３1112 208 8８0 ／2２１00－80-1０-4 8 5３52 ６394 1021７１39０160 88０/ ２3 100-1１0-10-5．5 11 653３7７84 1２４4１139 ２４０９60 /２4 100－100－15－７.51 0 ６672 ７92３1２649 1390 2４0 960 /2５１00-8０-2０－７．58 66７2 79２3 12６4９1390 2４0 960 /26 100-1０0-25－11 1 2 9730 11676 1８626 1３90 ２72 1040 /27 100－100-３0- ４49０１02８6 1２232 １9460 13９0 ３20 1120 ／2８１00-１00－3５-18.51 ２１1120 13３４4 ２１26７139０320 １120 /编号型号规格流量(ｍ³/h)扬程（m)转速(r/min)ＷQ(铸铁)WQP(普通不锈钢)WＱP(304不锈钢)WQＰ(3１６不锈钢）自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 1２5-13０-15-11 01 １１２59 1390 2２2４0 2２24 32０1120 / ３0 1２5-1３０-20- 4684 11398 14317 22935 2224 32０１1２0 ／3１１50－14５-９-7．5 7 8479 9730 / 2224 3２０8０0 ／32 1５0-1８0-１５－4823 1１５3７1３20５／2224 ３20 960 ／３３１5０－180－２0-18.538 1３3４4 15290 ／22２4 320 96０９7334 1５0-180-25－22 33 1４873 15985 ／2224 352 １１20 98４１３5 １５0-130－3０-22 33 14８7３1５985 ／2224 352 112０9869 36 1５0－１80-３0-３6２17９31 / ／２224 400 １280 1181５3７150-20０－30-３7 2 6７２75２2 / / 222４４00 1280 132０５38 ２0０-３00-7－1 0 １５２9０/ / ３058 3２0 １1２0 80６2３9 200-250－11－838 155６8 / / 305８320 1１20 90354０2００－2５0－15-1８.５２5 1７６5３/ / 305８４00 １２80 ８3４041 200-40０-10-２２４ 6 １8３4８/ / ３058 ４00 1２80 ９０3542 20０-400-１3-３0 40 / / / ３058 ４００1280 9０３５4３200-300-15-2２ 3 6 / / / 30５８40０1２８0 90３544 20０－250-2２-3 ０008 ／/ / 3０5８400 12８0 111２045 200-３５0-2５-37 35 5 / ／/ 3058 480 14４0 13205 4６ 2００-４00－30-45 ４72 / / / 30５8 480 1４40 ２224０47 25０-60０-9－３90 / ／／3８9２8８0 2400 20８5048 ２50-6００-12-37 6 75 / / / 389２8８0 2400 243２5 4９ 2５0-６0０-１5-45 ６0 / ／／３892 880 ２400 29１90 50 2５0-６00-20-55 6 2５/ ／/ ３892 880 24０0 34７5051 250－6０0-25－7５ 6 90 ／/ / 3８9２９６0 ２７20 389２052 3００－８０0-1２-458 30 / ／/ 5421 ９６0 ２７２0 347505３300－50０-１５-４550 / / / 542１９６0 ２８８0 34750５4 ３０0-800-15－55 8 5 ／/ / ５４21 ９6０２8８0 3７53０55 300-600－2０-55 ６０/ / ／5421 １９20 ４0０0 37530 ５６300-800－20－75 ８0 ／／/ 5４21 2400 4800 43785 5７300－9５0-20－9 700 / / / 5421 2４０0 ４８0０ 53515编号型号规格流量(m³/ｈ)扬程(ｍ)转速(r/miｎ)WQ（铸铁)WＱP（普通不锈钢)ＷQP（304不锈钢)WＱP(3１６不锈钢）自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置５8 30０-１0０0-2５-113０90 / ／/ 542１２４00 ４８00 ６6７2０59 300-110０－1０-５511 5 / / / 5421 2400 ４８00 3753０60 3５0-1500-15－9 650 / ／／6２５5 25６0 / ７0890 6１３50－1２00－18-9 ０7３5 / / / 62５5 2560 / ７0８９062 ３5０－11０0-２8－0 62550 / / / 6255 2５60 / 80６206３35０-1000－36-16 0８90 / / ／6255 2560 / 8618０６4 4０0－１760-7.５-５5176 ／／/ 76４5 3200 / ５699０6５４00-1500-10-７5 735 / ／/ ７64５3２00 / 4８６5066 ４０0-２000－１５-0 6５05２/ ／/ 7６45 3２００/ 8７5706７ 4０0-1７00-2２-16 5７55 / / / ７６45 3２０0 / ８6180 68 400-1500-26-16 7５5 / ／/ 7645 3200 ／86１8０６9 40０-１700-30-2 ８548５/ / / 7645 ３200 / 94５２0 70 400－１800-３2-25 65５/ / / 7645 3２00 / 973０07１500－2500－10－１10350 ／/ / 1３９00 ４000 / /7２５00-2600-1５-16 ８690 / / / 1390０40０0 ／/ ７３500-2４00－22-２2 08420 / / ／１390０4000 / / 74 5００-2600-24-25 １5370 / / / 13900 40００/ /。

08S305《》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放，被提升的污、废水温度不超过40℃，PH值为6～9，当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。

主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。

编入本图集的潜水排污泵包括JVWQ型自动搅匀泵、Flyge C（M、N）型污水潜水泵。

硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。

特点：本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。

本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。

目录总说明JYWO系列自动搅匀潜水排污泵外形图JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表Flygt C、M型潜水排污泵安装外型图Flygt N型潜水排污泵安装外型图Flygt系列潜水排污泵性能参数、外型尺寸表．Flygt系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表……《》样张示范：By-。
