几种常见的阈值分割算法核心代码

基于阈值的分割算法
阈值分割算法是一种将图像分割成两个或多个区域的方法，其中区域的选择基于像素的灰度值与预先定义的阈值之间的关系。

基本的阈值分割算法包括简单阈值分割、自适应阈值分割和多阈值分割等。

- 简单阈值分割是指通过比较每个像素的灰度值与一个预先定
义的固定阈值来进行划分。

如果像素的灰度值大于阈值，则被分配到一个区域；如果小于阈值，则分配到另一个区域。

- 自适应阈值分割是指根据图像的局部特征来确定每个像素的
阈值。

这种方法通常用于处理具有不均匀光照条件下的图像。

常见的自适应阈值分割方法包括基于局部平均值、基于局部中值和基于统计分布的方法。

- 多阈值分割是指将图像划分为多个区域，每个区域都有一个
不同的阈值。

这种方法常用于处理具有多个目标或具有复杂纹理的图像。

阈值分割算法在图像处理中广泛应用，可以用于边缘检测、目标提取、图像分割等任务。

但是，阈值的选择对算法的性能至关重要，不同的图像和任务可能需要不同的阈值选择方法。

因此，在应用阈值分割算法时需要进行参数调整和优化才能得到最佳的分割结果。

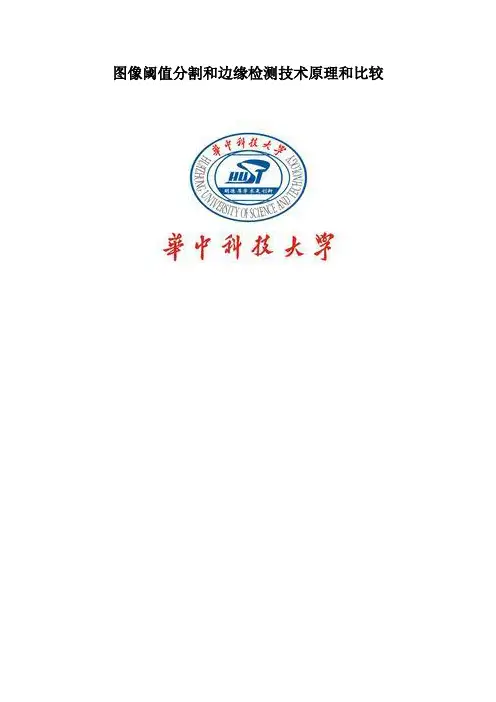

图像阈值分割和边缘检测技术原理和比较摘要图像分割是一种重要的图像分析技术。

对图像分割的研究一直是图像技术研究中的热点和焦点。

医学图像分割是图像分割的一个重要应用领域，也是一个经典难题，至今已有上千种分割方法，既有经典的方法也有结合新兴理论的方法。

医学图像分割是医学图像处理中的一个经典难题。

图像分割能够自动或半自动描绘出医学图像中的解剖结构和其它感兴趣的区域，从而有助于医学诊断。

阈值分割是一种利用图像中要提取的目标物与其背景在灰度特性上的差异，把图像视为具有不同灰度级的两类区域（目标和背景）的组合，选取一个合适的阈值，以确定图像中每个像素点应该属于目标区域还是背景区域，从而产生对应的二值图像。

本文先介绍各种常见图像阈值分割和边缘检测方法的原理和算法，然后通过MATLAB 程序实现，最后通过比较各种分割算法的结果并得出结论。

关键词：图像分割；阈值选择;边缘检测；目录1.概述 (4)2.图像阈值分割和边缘检测原理 (4)2.1.阈值分割原理 (4)2.1.1．手动（全局）阈值分割 (5)2.1.2．迭代算法阈值分割 (6)2.1.3．大津算法阈值分割 (6)2.2.边缘检测原理 (6)2.2.1．roberts算子边缘检测 (7)2.2.2．prewitt算子边缘检测 (7)2.2.3．sobel算子边缘检测 (7)2.2.4．高斯laplacian算子边缘检测 (8)2.2.5．canny算子边缘检测 (8)3.设计方案 (9)4.实验过程 (10)4.1.阈值分割 (12)4.1.1．手动（全局）阈值分割 (12)4.1.2．迭代算法阈值分割 (12)4.1.3．大津算法阈值分割 (12)4.2.边缘检测 (13)4.2.1．roberts算子边缘检测 (13)4.2.2．prewitt算子边缘检测 (13)4.2.3．sobel算子边缘检测 (13)4.2.4．高斯laplacian算子边缘检测 (13)4.2.5．canny算子边缘检测 (14)5.试验结果及分析 (14)5.1．实验结果 (14)5.1.1．手动（全局）阈值分割 (14)5.1.2．迭代算法阈值分割 (17)5.1.3．大津算法阈值分割 (18)5.1.4．roberts算子边缘检测 (19)5.1.5．prewitt算子边缘检测 (20)5.1.6．sobel算子边缘检测 (21)5.1.7．高斯laplacian算子边缘检测 (22)5.1.8．canny算子边缘检测 (23)5.2. 实验结果分析和总结 (24)参考文献 (24)1.概述图像分割是指根据灰度、彩色、空间纹理、几何形状等特征把图像划分成若干个互不相交的区域，使得这些特征在同一区域内，表现出一致性或相似性，而在不同区域间表现出明显的不同[37]．简单的讲，就是在一幅图像中，把目标从背景中分离出来，以便于进一步处理。

阈值分割算法
阈值分割算法，指的是一种实现图像分割的算法。

其基本思想是将图
像中的像素按照其灰度值进行分类，利用不同的阈值进行分割，从而
实现对图像的分割。

阈值分割算法常用于图像处理中的目标检测、图
像增强、图像分割等领域。

阈值分割算法具体操作流程如下：
1. 首先将图像灰度化，即将图像中的每个像素转换为对应的灰度值。

2. 对于二值图像，阈值一般取128；对于灰度图像，可使用大津法等方法得到最佳阈值。

3. 对于RGB图像，需要先将其转换为灰度图像后再进行阈值分割。

4. 根据设定的阈值，将灰度图像中的像素分为两类，一类是大于或等
于阈值的像素点，另一类是小于阈值的像素点。

这就实现了图像的分割。

5. 分割后的图像，可以根据需要进行后续处理，如二值化、图像去噪、形态学处理等。

阈值分割算法在实际应用中广泛使用，其优点在于简单易懂、计算量小、可高效实现。

同时，该算法在多个领域都有应用，如医学图像分割、海洋遥感图像分割等。

总之，阈值分割算法是一种在图像处理领域应用广泛的算法。

能够实现图像的快速分割，并可根据需求进行后续处理。

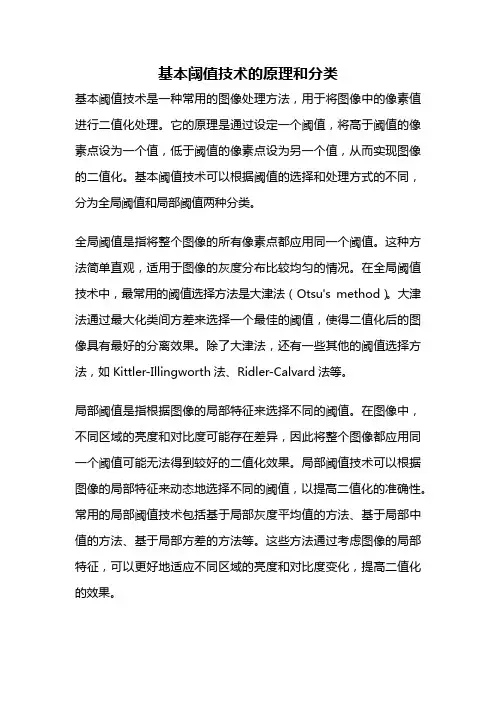

基本阈值技术的原理和分类基本阈值技术是一种常用的图像处理方法，用于将图像中的像素值进行二值化处理。

它的原理是通过设定一个阈值，将高于阈值的像素点设为一个值，低于阈值的像素点设为另一个值，从而实现图像的二值化。

基本阈值技术可以根据阈值的选择和处理方式的不同，分为全局阈值和局部阈值两种分类。

全局阈值是指将整个图像的所有像素点都应用同一个阈值。

这种方法简单直观，适用于图像的灰度分布比较均匀的情况。

在全局阈值技术中，最常用的阈值选择方法是大津法（Otsu's method）。

大津法通过最大化类间方差来选择一个最佳的阈值，使得二值化后的图像具有最好的分离效果。

除了大津法，还有一些其他的阈值选择方法，如Kittler-Illingworth法、Ridler-Calvard法等。

局部阈值是指根据图像的局部特征来选择不同的阈值。

在图像中，不同区域的亮度和对比度可能存在差异，因此将整个图像都应用同一个阈值可能无法得到较好的二值化效果。

局部阈值技术可以根据图像的局部特征来动态地选择不同的阈值，以提高二值化的准确性。

常用的局部阈值技术包括基于局部灰度平均值的方法、基于局部中值的方法、基于局部方差的方法等。

这些方法通过考虑图像的局部特征，可以更好地适应不同区域的亮度和对比度变化，提高二值化的效果。

除了全局阈值和局部阈值，还有一种自适应阈值技术。

自适应阈值技术是一种介于全局阈值和局部阈值之间的方法，它将图像分成多个小区域，并在每个小区域内应用不同的阈值。

自适应阈值技术可以根据图像的局部特征来自适应地选择阈值，以提高二值化的效果。

常用的自适应阈值技术包括基于局部均值的方法、基于局部高斯加权和的方法等。

这些方法通过考虑图像的局部特征和统计信息，可以在不同区域内自适应地选择阈值，提高二值化的准确性。

基本阈值技术是一种常用的图像处理方法，通过设定阈值将图像进行二值化处理。

根据阈值的选择和处理方式的不同，基本阈值技术可以分为全局阈值和局部阈值两种分类。

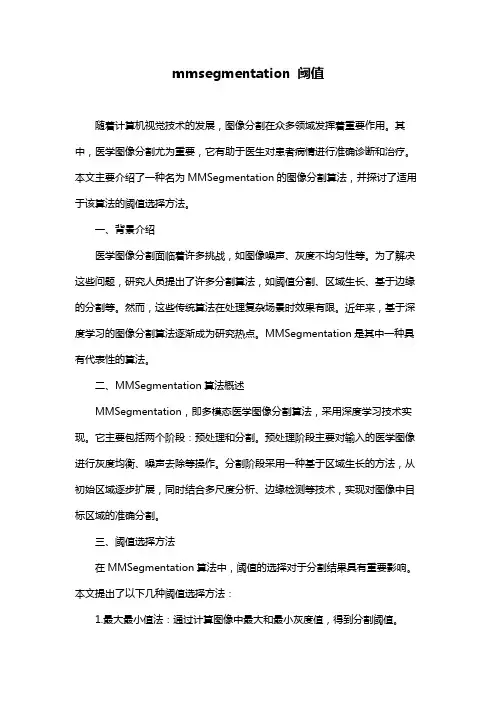

mmsegmentation 阈值随着计算机视觉技术的发展，图像分割在众多领域发挥着重要作用。

其中，医学图像分割尤为重要，它有助于医生对患者病情进行准确诊断和治疗。

本文主要介绍了一种名为MMSegmentation的图像分割算法，并探讨了适用于该算法的阈值选择方法。

一、背景介绍医学图像分割面临着许多挑战，如图像噪声、灰度不均匀性等。

为了解决这些问题，研究人员提出了许多分割算法，如阈值分割、区域生长、基于边缘的分割等。

然而，这些传统算法在处理复杂场景时效果有限。

近年来，基于深度学习的图像分割算法逐渐成为研究热点。

MMSegmentation是其中一种具有代表性的算法。

二、MMSegmentation算法概述MMSegmentation，即多模态医学图像分割算法，采用深度学习技术实现。

它主要包括两个阶段：预处理和分割。

预处理阶段主要对输入的医学图像进行灰度均衡、噪声去除等操作。

分割阶段采用一种基于区域生长的方法，从初始区域逐步扩展，同时结合多尺度分析、边缘检测等技术，实现对图像中目标区域的准确分割。

三、阈值选择方法在MMSegmentation算法中，阈值的选择对于分割结果具有重要影响。

本文提出了以下几种阈值选择方法：1.最大最小值法：通过计算图像中最大和最小灰度值，得到分割阈值。

2.Otsu算法：基于图像的像素灰度差异性，自动确定最佳阈值。

3.自适应阈值法：根据图像局部区域的特点，动态调整阈值。

四、实验与分析为验证所提方法的有效性，本文选取了多种医学图像进行实验。

实验结果表明，所提出的阈值选择方法在很大程度上提高了MMSegmentation算法的分割准确性。

同时，通过对比不同阈值分割结果，分析了各种方法的优缺点，为实际应用中阈值选择提供了有益参考。

五、结论与展望本文通过对MMSegmentation算法的阈值选择方法进行研究，提高了医学图像分割的准确性。

未来，我们将进一步优化算法，探讨更多有效的阈值选择方法，以实现更高质量的医学图像分割。

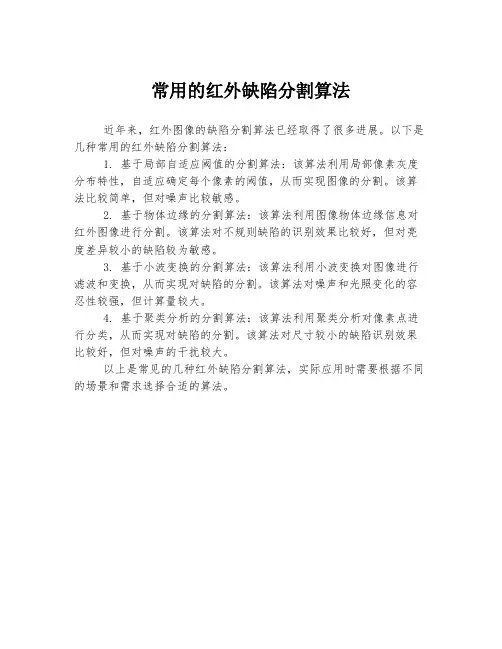

常用的红外缺陷分割算法
近年来，红外图像的缺陷分割算法已经取得了很多进展。

以下是几种常用的红外缺陷分割算法：
1. 基于局部自适应阈值的分割算法：该算法利用局部像素灰度分布特性，自适应确定每个像素的阈值，从而实现图像的分割。

该算法比较简单，但对噪声比较敏感。

2. 基于物体边缘的分割算法：该算法利用图像物体边缘信息对红外图像进行分割。

该算法对不规则缺陷的识别效果比较好，但对亮度差异较小的缺陷较为敏感。

3. 基于小波变换的分割算法：该算法利用小波变换对图像进行滤波和变换，从而实现对缺陷的分割。

该算法对噪声和光照变化的容忍性较强，但计算量较大。

4. 基于聚类分析的分割算法：该算法利用聚类分析对像素点进行分类，从而实现对缺陷的分割。

该算法对尺寸较小的缺陷识别效果比较好，但对噪声的干扰较大。

以上是常见的几种红外缺陷分割算法，实际应用时需要根据不同的场景和需求选择合适的算法。

图像处理中的图像分割算法技巧图像分割是图像处理领域中的一个重要任务，它的目标是将图像分割成具有特定意义的区域或对象。

图像分割可以帮助我们理解图像中的内容，提取出我们感兴趣的图像特征，为后续的图像分析和计算机视觉任务打下基础。

本文将介绍几种常见的图像分割算法及其技巧。

一、阈值分割算法技巧阈值分割算法是一种简单且常用的图像分割方法，它基于图像灰度值的统计信息将图像分割成目标和背景两部分。

其中，全局阈值分割算法、自适应阈值分割算法和基于直方图的分割算法是常见的阈值分割算法技巧。

全局阈值分割算法是通过选取一个全局阈值，将图像中灰度值高于阈值的像素点分配为目标，灰度值低于阈值的像素点分配为背景。

该方法常用于图像的二值化处理，例如将图像中的前景和背景分离。

在操作时，我们需要根据图像的特性选择合适的阈值，可以使用常规方式（例如Otsu阈值算法）或自定义选择。

自适应阈值分割算法则是通过根据局部灰度值的统计信息来进行图像分割。

适用于图像中存在光照不均或者是局部对比度较强的情况。

该方法可以通过选择不同的局部窗口大小和统计方法来适应不同的图像特性。

基于直方图的分割算法，它通过分析图像的直方图来确定阈值，并将图像进行分割。

此方法适用于图像中存在灰度值分布较明显的情况。

二、边缘检测技巧边缘检测是一种常用的图像分割技巧，它主要用于寻找图像中的边缘信息。

边缘是指图像中灰度值变化较大的区域，一般表示物体之间的边界或者纹理变化。

图像中的边缘信息可以提供重要的形状和结构信息，因此边缘检测对于图像分割至关重要。

常用的边缘检测算法包括Sobel算子、Canny算子和Laplacian算子等。

Sobel算子是一种基于梯度的边缘检测算法，它通过计算图像灰度值的梯度来检测边缘。

Canny 算子是一种经典的边缘检测算法，它通过多步骤的操作来提取图像中的边缘，包括高斯平滑、计算梯度和非最大值抑制等。

Laplacian算子也是一种梯度算子，它通过计算图像的拉普拉斯算子来提取边缘。

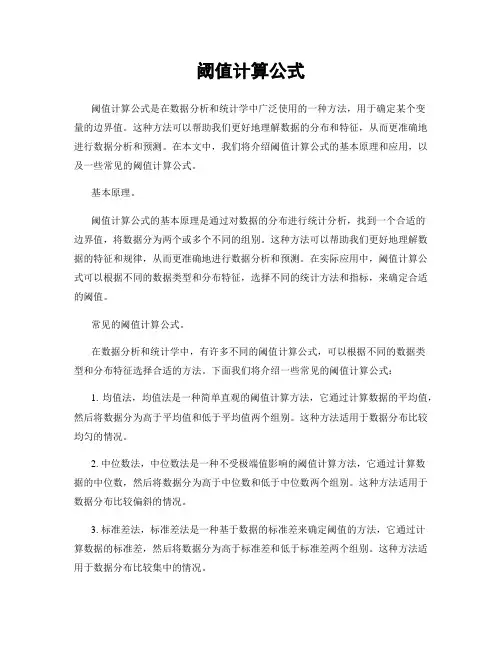

阈值计算公式阈值计算公式是在数据分析和统计学中广泛使用的一种方法，用于确定某个变量的边界值。

这种方法可以帮助我们更好地理解数据的分布和特征，从而更准确地进行数据分析和预测。

在本文中，我们将介绍阈值计算公式的基本原理和应用，以及一些常见的阈值计算公式。

基本原理。

阈值计算公式的基本原理是通过对数据的分布进行统计分析，找到一个合适的边界值，将数据分为两个或多个不同的组别。

这种方法可以帮助我们更好地理解数据的特征和规律，从而更准确地进行数据分析和预测。

在实际应用中，阈值计算公式可以根据不同的数据类型和分布特征，选择不同的统计方法和指标，来确定合适的阈值。

常见的阈值计算公式。

在数据分析和统计学中，有许多不同的阈值计算公式，可以根据不同的数据类型和分布特征选择合适的方法。

下面我们将介绍一些常见的阈值计算公式：1. 均值法，均值法是一种简单直观的阈值计算方法，它通过计算数据的平均值，然后将数据分为高于平均值和低于平均值两个组别。

这种方法适用于数据分布比较均匀的情况。

2. 中位数法，中位数法是一种不受极端值影响的阈值计算方法，它通过计算数据的中位数，然后将数据分为高于中位数和低于中位数两个组别。

这种方法适用于数据分布比较偏斜的情况。

3. 标准差法，标准差法是一种基于数据的标准差来确定阈值的方法，它通过计算数据的标准差，然后将数据分为高于标准差和低于标准差两个组别。

这种方法适用于数据分布比较集中的情况。

应用实例。

阈值计算公式在实际应用中有许多应用实例，下面我们将介绍一些常见的应用实例：1. 金融风险预警，在金融领域，阈值计算公式可以帮助我们确定不同的风险等级，从而更好地进行风险预警和控制。

2. 医疗诊断，在医疗领域，阈值计算公式可以帮助我们确定不同的疾病风险，从而更好地进行疾病诊断和治疗。

3. 市场营销，在市场营销领域，阈值计算公式可以帮助我们确定不同的客户群体，从而更好地进行市场定位和推广。

总结。

阈值计算公式是一种在数据分析和统计学中广泛使用的方法，它可以帮助我们更好地理解数据的分布和特征，从而更准确地进行数据分析和预测。

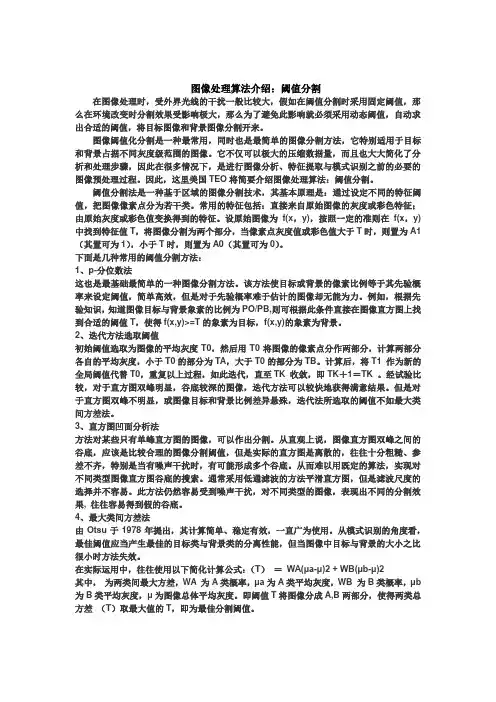

图像处理算法介绍：阈值分割在图像处理时，受外界光线的干扰一般比较大，假如在阈值分割时采用固定阈值，那么在环境改变时分割效果受影响极大，那么为了避免此影响就必须采用动态阈值，自动求出合适的阈值，将目标图像和背景图像分割开来。

图像阈值化分割是一种最常用，同时也是最简单的图像分割方法，它特别适用于目标和背景占据不同灰度级范围的图像。

它不仅可以极大的压缩数据量，而且也大大简化了分析和处理步骤，因此在很多情况下，是进行图像分析、特征提取与模式识别之前的必要的图像预处理过程。

因此，这里美国TEO将简要介绍图像处理算法：阈值分割。

阈值分割法是一种基于区域的图像分割技术，其基本原理是：通过设定不同的特征阈值，把图像像素点分为若干类。

常用的特征包括：直接来自原始图像的灰度或彩色特征；由原始灰度或彩色值变换得到的特征。

设原始图像为f(x，y)，按照一定的准则在f(x，y)中找到特征值T，将图像分割为两个部分，当像素点灰度值或彩色值大于T时，则置为A1（其置可为1），小于T时，则置为A0（其置可为0）。

下面是几种常用的阈值分割方法：1、p-分位数法这也是最基础最简单的一种图像分割方法。

该方法使目标或背景的像素比例等于其先验概率来设定阈值，简单高效，但是对于先验概率难于估计的图像却无能为力。

例如，根据先验知识，知道图像目标与背景象素的比例为PO/PB,则可根据此条件直接在图像直方图上找到合适的阈值T，使得f(x,y)>=T的象素为目标，f(x,y)的象素为背景。

2、迭代方法选取阈值初始阈值选取为图像的平均灰度T0，然后用T0将图像的像素点分作两部分，计算两部分各自的平均灰度，小于T0的部分为TA，大于T0的部分为TB。

计算后，将T1 作为新的全局阈值代替T0，重复以上过程，如此迭代，直至TK 收敛，即TK＋1＝TK 。

经试验比较，对于直方图双峰明显，谷底较深的图像，迭代方法可以较快地获得满意结果。

但是对于直方图双峰不明显，或图像目标和背景比例差异悬殊，迭代法所选取的阈值不如最大类间方差法。

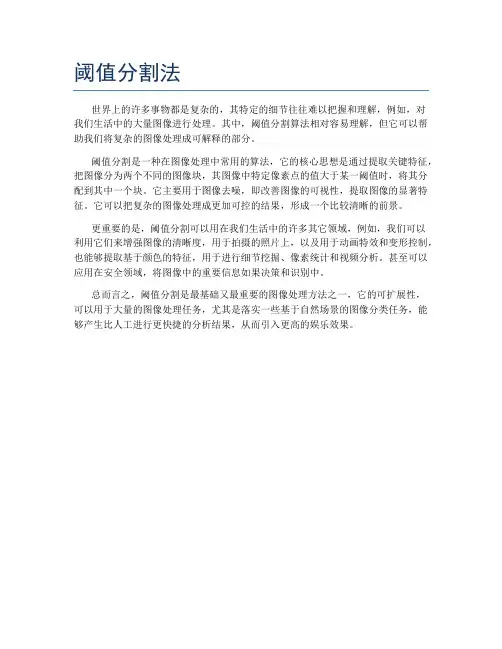

阈值分割法
世界上的许多事物都是复杂的，其特定的细节往往难以把握和理解，例如，对
我们生活中的大量图像进行处理。

其中，阈值分割算法相对容易理解，但它可以帮助我们将复杂的图像处理成可解释的部分。

阈值分割是一种在图像处理中常用的算法，它的核心思想是通过提取关键特征，把图像分为两个不同的图像块，其图像中特定像素点的值大于某一阈值时，将其分配到其中一个块。

它主要用于图像去噪，即改善图像的可视性，提取图像的显著特征。

它可以把复杂的图像处理成更加可控的结果，形成一个比较清晰的前景。

更重要的是，阈值分割可以用在我们生活中的许多其它领域，例如，我们可以
利用它们来增强图像的清晰度，用于拍摄的照片上，以及用于动画特效和变形控制，也能够提取基于颜色的特征，用于进行细节挖掘、像素统计和视频分析。

甚至可以应用在安全领域，将图像中的重要信息如果决策和识别中。

总而言之，阈值分割是最基础又最重要的图像处理方法之一，它的可扩展性，
可以用于大量的图像处理任务，尤其是落实一些基于自然场景的图像分类任务，能够产生比人工进行更快捷的分析结果，从而引入更高的娱乐效果。

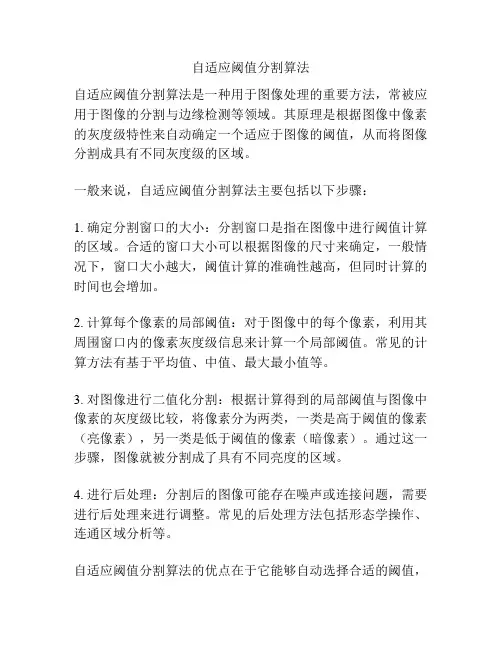

自适应阈值分割算法自适应阈值分割算法是一种用于图像处理的重要方法，常被应用于图像的分割与边缘检测等领域。

其原理是根据图像中像素的灰度级特性来自动确定一个适应于图像的阈值，从而将图像分割成具有不同灰度级的区域。

一般来说，自适应阈值分割算法主要包括以下步骤：1. 确定分割窗口的大小：分割窗口是指在图像中进行阈值计算的区域。

合适的窗口大小可以根据图像的尺寸来确定，一般情况下，窗口大小越大，阈值计算的准确性越高，但同时计算的时间也会增加。

2. 计算每个像素的局部阈值：对于图像中的每个像素，利用其周围窗口内的像素灰度级信息来计算一个局部阈值。

常见的计算方法有基于平均值、中值、最大最小值等。

3. 对图像进行二值化分割：根据计算得到的局部阈值与图像中像素的灰度级比较，将像素分为两类，一类是高于阈值的像素（亮像素），另一类是低于阈值的像素（暗像素）。

通过这一步骤，图像就被分割成了具有不同亮度的区域。

4. 进行后处理：分割后的图像可能存在噪声或连接问题，需要进行后处理来进行调整。

常见的后处理方法包括形态学操作、连通区域分析等。

自适应阈值分割算法的优点在于它能够自动选择合适的阈值，适用于复杂的图像场景，能够提高分割的准确性。

但同时也存在一些缺点，如计算时间较长、对图像中存在的光照变化敏感等。

常见的自适应阈值分割算法有：1. 基于全局阈值的自适应算法（Global Adaptive Thresholding）：该算法将图像分割为两个区域，根据区域内像素的平均灰度值计算一个全局阈值，并根据该阈值将图像二值化。

但这种方法在图像中存在光照不均匀的情况下效果较差。

2. 基于局部阈值的自适应算法（Local Adaptive Thresholding）：该算法将图像分割为多个区域，并根据每个区域内像素的局部特性计算一个局部阈值。

这种方法可以克服全局阈值算法对光照变化的敏感性。

3. 基于统计的自适应算法：该算法根据图像中像素的统计特性来确定阈值，常见的方法有OTSU算法、最大类间方差（Maximally Interclass Variance）等。

阈值分割1/*===============================图像分割=====================================*/2/*---------------------------------------------------------------------------*/3/*手动设置阀值*/4 IplImage* binaryImg = cvCreateImage(cvSize(w, h),IPL_DEPTH_8U, 1);5 cvThreshold(smoothImgGauss,binaryImg,71,255,CV_THRESH_BINARY);6 cvNamedWindow("cvThreshold", CV_WINDOW_AUTOSIZE );7 cvShowImage( "cvThreshold", binaryImg );8//cvReleaseImage(&binaryImg);9 /*---------------------------------------------------------------------------*/10/*自适应阀值 //计算像域邻域的平均灰度，来决定二值化的值*/11 IplImage* adThresImg = cvCreateImage(cvSize(w, h),IPL_DEPTH_8U, 1);12double max_value=255;13intadpative_method=CV_ADAPTIVE_THRESH_GAUSSIAN_C;//CV_ADAPTIVE_THRESH_MEAN_C14int threshold_type=CV_THRESH_BINARY;15int block_size=3;//阈值的象素邻域大小16int offset=5;//窗口尺寸17 cvAdaptiveThreshold(smoothImgGauss,adThresImg,max_value,adpative_method, threshold_type,block_size,offset);18 cvNamedWindow("cvAdaptiveThreshold", CV_WINDOW_AUTOSIZE );19 cvShowImage( "cvAdaptiveThreshold", adThresImg );20 cvReleaseImage(&adThresImg);21/*---------------------------------------------------------------------------*/22/*最大熵阀值分割法*/23IplImage* imgMaxEntropy = cvCreateImage(cvGetSize(imgGrey),IPL_DEPTH_8U,1);24 MaxEntropy(smoothImgGauss,imgMaxEntropy);25 cvNamedWindow("MaxEntroyThreshold", CV_WINDOW_AUTOSIZE );26 cvShowImage( "MaxEntroyThreshold", imgMaxEntropy );//显示图像27 cvReleaseImage(&imgMaxEntropy );28/*---------------------------------------------------------------------------*/29/*基本全局阀值法*/30 IplImage* imgBasicGlobalThreshold =cvCreateImage(cvGetSize(imgGrey),IPL_DEPTH_8U,1);31 cvCopyImage(srcImgGrey,imgBasicGlobalThreshold);32int pg[256],i,thre;33for (i=0;i<256;i++) pg[i]=0;34for (i=0;i<imgBasicGlobalThreshold->imageSize;i++) // 直方图统计35 pg[(BYTE)imgBasicGlobalThreshold->imageData[i]]++;36 thre = BasicGlobalThreshold(pg,0,256); // 确定阈值37 cout<<"The Threshold of this Image in BasicGlobalThresholdis:"<<thre<<endl;//输出显示阀值38 cvThreshold(imgBasicGlobalThreshold,imgBasicGlobalThreshold,thre,255,CV_ THRESH_BINARY); // 二值化39 cvNamedWindow("BasicGlobalThreshold", CV_WINDOW_AUTOSIZE );40 cvShowImage( "BasicGlobalThreshold", imgBasicGlobalThreshold);//显示图像41 cvReleaseImage(&imgBasicGlobalThreshold);42/*---------------------------------------------------------------------------*/43/*OTSU*/44 IplImage* imgOtsu = cvCreateImage(cvGetSize(imgGrey),IPL_DEPTH_8U,1);45 cvCopyImage(srcImgGrey,imgOtsu);46int thre2;47 thre2 = otsu2(imgOtsu);48 cout<<"The Threshold of this Image in Otsu is:"<<thre2<<endl;//输出显示阀值49 cvThreshold(imgOtsu,imgOtsu,thre2,255,CV_THRESH_BINARY); // 二值化50 cvNamedWindow("imgOtsu", CV_WINDOW_AUTOSIZE );51 cvShowImage( "imgOtsu", imgOtsu);//显示图像52 cvReleaseImage(&imgOtsu);53/*---------------------------------------------------------------------------*/54/*上下阀值法：利用正态分布求可信区间*/55IplImage* imgTopDown = cvCreateImage( cvGetSize(imgGrey), IPL_DEPTH_8U, 1);56 cvCopyImage(srcImgGrey,imgTopDown);57 CvScalar mean ,std_dev;//平均值、标准差58double u_threshold,d_threshold;59 cvAvgSdv(imgTopDown,&mean,&std_dev,NULL);60 u_threshold = mean.val[0] +2.5* std_dev.val[0];//上阀值61 d_threshold = mean.val[0] -2.5* std_dev.val[0];//下阀值62//u_threshold = mean + 2.5 * std_dev; //错误63//d_threshold = mean - 2.5 * std_dev;64 cout<<"The TopThreshold of this Image in TopDown is:"<<d_threshold<<endl;//输出显示阀值65 cout<<"The DownThreshold of this Image in TopDown is:"<<u_threshold<<endl; 66cvThreshold(imgTopDown,imgTopDown,d_threshold,u_threshold,CV_THRESH_BINARY_I NV);//上下阀值67 cvNamedWindow("imgTopDown", CV_WINDOW_AUTOSIZE );68 cvShowImage( "imgTopDown", imgTopDown);//显示图像69 cvReleaseImage(&imgTopDown);70/*---------------------------------------------------------------------------*/71/*迭代法*/72IplImage* imgIteration = cvCreateImage( cvGetSize(imgGrey), IPL_DEPTH_8U, 1);73 cvCopyImage(srcImgGrey,imgIteration);74int thre3,nDiffRec;75 thre3 =DetectThreshold(imgIteration, 100, nDiffRec);76 cout<<"The Threshold of this Image in imgIteration is:"<<thre3<<endl;//输出显示阀值77 cvThreshold(imgIteration,imgIteration,thre3,255,CV_THRESH_BINARY_INV);//上下阀值78 cvNamedWindow("imgIteration", CV_WINDOW_AUTOSIZE );79 cvShowImage( "imgIteration", imgIteration);80 cvReleaseImage(&imgIteration);迭代1/*======================================================================*/2/* 迭代法*/3/*======================================================================*/4// nMaxIter：最大迭代次数；nDiffRec：使用给定阀值确定的亮区与暗区平均灰度差异值5int DetectThreshold(IplImage*img, int nMaxIter, int& iDiffRec) //阀值分割：迭代法6 {7//图像信息8int height = img->height;9int width = img->width;10int step = img->widthStep/sizeof(uchar);11 uchar *data = (uchar*)img->imageData;1213 iDiffRec =0;14int F[256]={ 0 }; //直方图数组15int iTotalGray=0;//灰度值和16int iTotalPixel =0;//像素数和17byte bt;//某点的像素值1819 uchar iThrehold,iNewThrehold;//阀值、新阀值20 uchar iMaxGrayValue=0,iMinGrayValue=255;//原图像中的最大灰度值和最小灰度值21 uchar iMeanGrayValue1,iMeanGrayValue2;2223//获取(i,j)的值，存于直方图数组F24for(int i=0;i<width;i++)25 {26for(int j=0;j<height;j++)27 {28 bt = data[i*step+j];29if(bt<iMinGrayValue)30 iMinGrayValue = bt;31if(bt>iMaxGrayValue)32 iMaxGrayValue = bt;33 F[bt]++;34 }35 }3637 iThrehold =0;//38 iNewThrehold = (iMinGrayValue+iMaxGrayValue)/2;//初始阀值39 iDiffRec = iMaxGrayValue - iMinGrayValue;4041for(int a=0;(abs(iThrehold-iNewThrehold)>0.5)&&a<nMaxIter;a++)//迭代中止条件42 {43 iThrehold = iNewThrehold;44//小于当前阀值部分的平均灰度值45for(int i=iMinGrayValue;i<iThrehold;i++)46 {47 iTotalGray += F[i]*i;//F[]存储图像信息48 iTotalPixel += F[i];49 }50 iMeanGrayValue1 = (uchar)(iTotalGray/iTotalPixel);51//大于当前阀值部分的平均灰度值52 iTotalPixel =0;53 iTotalGray =0;54for(int j=iThrehold+1;j<iMaxGrayValue;j++)55 {56 iTotalGray += F[j]*j;//F[]存储图像信息57 iTotalPixel += F[j];58 }59 iMeanGrayValue2 = (uchar)(iTotalGray/iTotalPixel);6061 iNewThrehold = (iMeanGrayValue2+iMeanGrayValue1)/2; //新阀值62 iDiffRec = abs(iMeanGrayValue2 - iMeanGrayValue1);63 }6465//cout<<"The Threshold of this Image in imgIteration is:"<<iThrehold<<endl; 66return iThrehold;67 }68Otsu代码一1/*======================================================================*/2/* OTSU global thresholding routine */3/* takes a 2D unsigned char array pointer, number of rows, and */4/* number of cols in the array. returns the value of the threshold */5/*parameter:6*image --- buffer for image7rows, cols --- size of image8x0, y0, dx, dy --- region of vector used for computing threshold9vvv --- debug option, is 0, no debug information outputed10*/11/*12OTSU 算法可以说是自适应计算单阈值（用来转换灰度图像为二值图像）的简单高效方法。

医疗影像处理中的图像分割算法图像分割是一种将图像划分成多个具有独立语义信息的区域的方法，它在医疗影像处理中扮演着重要的角色。

医疗影像分割的目标是将影像中感兴趣的区域从背景中分离出来，以帮助医生进行病变分析、诊断和治疗。

在医疗影像处理中，图像分割算法的准确性和效率至关重要。

准确性确保分割结果与医生给定的标注一致，而效率则决定了算法能否在实际应用中处理大规模医疗影像数据。

常见的医疗影像分割算法包括阈值分割、区域生长、边缘检测和基于机器学习的方法等。

下面将分别介绍这些算法的原理和应用。

1. 阈值分割阈值分割是一种简单但常用的图像分割方法。

它基于图像灰度值的不同，在图像上设置一个或多个阈值来实现分割。

通过选择合适的阈值，可以将感兴趣的区域与背景区域分离开来。

但该方法对于光照变化和噪声敏感，因此在复杂的医学影像中效果有限。

2. 区域生长区域生长是一种基于相似性的图像分割方法。

它从种子点开始，不断生长并将与种子点相似的像素合并为同一区域。

该方法通常需要人工提供种子点，并根据图像特点调整生长准则。

区域生长方法适用于具有明显边界的图像，但对于灰度均匀且模糊边界的图像分割效果较差。

3. 边缘检测边缘检测是一种通过检测图像中的强度变化来实现分割的方法。

它通过计算图像中像素灰度值的一阶或二阶导数来检测边缘。

常用的边缘检测算法有Sobel、Canny和Laplacian等。

该方法对于具有明显边界的图像分割效果较好，但在存在噪声或纹理较强的图像中容易产生误检。

4. 基于机器学习的方法基于机器学习的方法在医疗影像分割中越来越受到关注。

这些方法利用训练数据来构建分类器或分割模型，以实现自动分割。

常用的机器学习算法包括支持向量机（SVM）、随机森林和卷积神经网络（CNN）等。

这些算法通过学习大量的标注数据，可在医疗影像分割任务中取得较高的准确性和泛化能力。

除了以上常见的图像分割方法外，还有一些其他的算法，如基于水平集的方法、活动轮廓模型等。

课程设计任务书1．设计目的：本设计的课题任务是掌握图像阈值分割算法研究，实现对图像的分割。

了解图像分割的应用及基本方法，理解阈值化图像分割原理，理解三类典型的阈值化分割算法，并利用之进行图像分割，给出实验结果并做出分析。

2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：（1）查阅相关资料；（2）理解基于各像素值的阈值分割算法，基于区域性质的阈值分割算法, 基于坐标位置的阈值分割算法；软件编程实现利用基于各像素值的阈值分割算法进行图像分割，要求完成如下内容：包括极小值点阈值、最优阈值、迭代阈值，基于最大方差的阈值，基于最大熵的阈值等方法，利用之实现图像分割，这里的图像可以针对核磁共振图像（MRI）；（3）用MATLAB实现，并观察各算法之间的区别。

3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：课程设计任务书4．主要参考文献：郝文化MATLAB 图形图象处理应用教程中国水利水电出版社2003 霍宏涛林小竹数字图象处理北京理工大学出版社2002 张兆林MATLAB 6.x图象处理北京：清华大学出版社 2002 阮秋琦数字图象处理北京：电子工业出版社 2001 徐飞 MATLAB应用图象处理西安：西安电子科技大学出版社 2002 崔屹，数字图像处理技术与应用，电子工业出版社1997 付忠良，图像阈值选取方法，计算机应用 2000 吴冰、秦志远，自动确定图像二值化最佳阈值的新方法，绘测学院学报2000 付忠良，基于图像差距度量的阈值选取方法，计算机研究与发展2001 付忠良，一些新的图像阈值选取方法，计算机应用2001 5．设计成果形式及要求：（1）提供编写的matlab 程序；（2）提供课程设计说明书一份。

6．工作计划及进度： 2008年12 月15日 ~ 12 月18 日：查资料 2008年 12 月19日 ~ 12月 22 日：在指导教师指导下设计方案，开始编写程序2008年12 月23日~ 12月26 日：上机调试程序，指导教师辅导，完成课程设计说明书2008年 12 月28日答辩系主任审查意见：签字：年月日目录摘要……………………………………………………………………………………1 1 阈值分割……………………………………………………………………………1 1.1 图像分割的概述………………………………………………………………1 1.2 阈值分割的基本原理…………………………………………………………2 1.3 阈值分割方法的分类…………………………………………………………3 1.3.1 基于点的全局阈值方法…………………………………………………3 1.3.2 基于区域的全局阈值方法………………………………………………3 1.3.3 局部阈值法和多阈值法…………………………………………………3 2 基于点的全局阈值分割方法………………………………………………………4 2.1基于最小值点阈值的方法实现图像切割…………………………………… 4 2.2基于最优阈值的方法实现图像切割………………………………………… 4 2.3基于迭代的方法实现图像切割……………………………………………… 52.4最大类间方差的方法实现图像切割………………………………………… 6 2.5基于最大熵的方法实现图像切割…………………………………………… 7 2.6其它方法实现阈值分割............................................................... 7 3 图像切割的实现..............................................................................8 3.1 图像切割实现代码..................................................................... 8 3.2 图像切割图形显示.....................................................................13 4总结 (14)课程设计说明书摘要图像分割是图像处理与计算机视觉领域低层次视觉中最为基础和重要的领域之一，它是对图像进行视觉分析和模式识别的基本前提．阈值法是一种传统的图像分割方法，因其实现简单、计算量小、性能较稳定而成为图像分割中最基本和应用最广泛的分割技术．已被应用于很多的领域。

⾃适应阈值分割—⼤津法（OTSU算法）C++实现⼤津法是⼀种图像灰度⾃适应的阈值分割算法，是1979年由⽇本学者⼤津提出，并由他的名字命名的。

⼤津法按照图像上灰度值的分布，将图像分成背景和前景两部分看待，前景就是我们要按照阈值分割出来的部分。

背景和前景的分界值就是我们要求出的阈值。

遍历不同的阈值，计算不同阈值下对应的背景和前景之间的类内⽅差，当类内⽅差取得极⼤值时，此时对应的阈值就是⼤津法（OTSU算法）所求的阈值。

何为类间⽅差？对于图像I(x,y)，前景(即⽬标)和背景的分割阈值记作T，属于前景的像素点数占整幅图像的⽐例记为ω0，其平均灰度µ0；背景像素点数占整幅图像的⽐例为ω1，其平均灰度为µ1。

图像的总平均灰度记为µ，类间⽅差记为g。

假设图像的背景较暗，并且图像的⼤⼩为M×N，图像中像素的灰度值⼩于阈值T的像素个数记作N0，像素灰度⼤于阈值T的像素个数记作N1，则有： ω0=N0/ M×N (1) ω1=N1/ M×N (2) N0+N1=M×N (3) ω0+ω1=1 (4) µ=ω0*µ0+ω1*µ1 (5) g=ω0(µ0-µ)^2+ω1(µ1-µ)^2 (6)将式(5)代⼊式(6),得到等价公式: g=ω0ω1(µ0-µ1)^2 (7)　这个就是类间⽅差的公式表述采⽤遍历的⽅法得到使类间⽅差g最⼤的阈值T,即为所求。

Otsu实现思路1. 计算0~255各灰阶对应的像素个数，保存⾄⼀个数组中，该数组下标是灰度值，保存内容是当前灰度值对应像素数2. 计算背景图像的平均灰度、背景图像像素数所占⽐例3. 计算前景图像的平均灰度、前景图像像素数所占⽐例4. 遍历0~255各灰阶，计算并寻找类间⽅差极⼤值C++代码实现：#include <opencv2/highgui/highgui.hpp>#include <opencv2/imgproc/imgproc.hpp>#include <opencv2/core/core.hpp>#include <iostream>using namespace cv;using namespace std;//***************Otsu算法通过求类间⽅差极⼤值求⾃适应阈值******************int OtsuAlgThreshold(const Mat image);int main(int argc,char *argv[]){Mat image=imread(argv[1]);imshow("SoureImage",image);cvtColor(image,image,CV_RGB2GRAY);Mat imageOutput;Mat imageOtsu;int thresholdValue=OtsuAlgThreshold(image);cout<<"类间⽅差为： "<<thresholdValue<<endl;threshold(image,imageOutput,thresholdValue,255,CV_THRESH_BINARY);threshold(image,imageOtsu,0,255,CV_THRESH_OTSU); //Opencv Otsu算法//imshow("SoureImage",image);imshow("Output Image",imageOutput);imshow("Opencv Otsu",imageOtsu);waitKey();return 0;}int OtsuAlgThreshold(const Mat image){if(image.channels()!=1){cout<<"Please input Gray-image!"<<endl;return 0;}int T=0; //Otsu算法阈值double varValue=0; //类间⽅差中间值保存double w0=0; //前景像素点数所占⽐例double w1=0; //背景像素点数所占⽐例double u0=0; //前景平均灰度double u1=0; //背景平均灰度double Histogram[256]={0}; //灰度直⽅图，下标是灰度值，保存内容是灰度值对应的像素点总数 uchar *data=image.data;double totalNum=image.rows*image.cols; //像素总数//计算灰度直⽅图分布，Histogram数组下标是灰度值，保存内容是灰度值对应像素点数for(int i=0;i<image.rows;i++) //为表述清晰，并没有把rows和cols单独提出来{for(int j=0;j<image.cols;j++){Histogram[data[i*image.step+j]]++;}}for(int i=0;i<255;i++){//每次遍历之前初始化各变量w1=0; u1=0; w0=0; u0=0;//***********背景各分量值计算**************************for(int j=0;j<=i;j++) //背景部分各值计算{w1+=Histogram[j]; //背景部分像素点总数u1+=j*Histogram[j]; //背景部分像素总灰度和}if(w1==0) //背景部分像素点数为0时退出{break;}u1=u1/w1; //背景像素平均灰度w1=w1/totalNum; // 背景部分像素点数所占⽐例//***********背景各分量值计算**************************//***********前景各分量值计算**************************for(int k=i+1;k<255;k++){w0+=Histogram[k]; //前景部分像素点总数u0+=k*Histogram[k]; //前景部分像素总灰度和}if(w0==0) //前景部分像素点数为0时退出{break;}u0=u0/w0; //前景像素平均灰度w0=w0/totalNum; // 前景部分像素点数所占⽐例//***********前景各分量值计算**************************//***********类间⽅差计算******************************double varValueI=w0*w1*(u1-u0)*(u1-u0); //当前类间⽅差计算if(varValue<varValueI){varValue=varValueI;T=i;}}return T;}原图像：该幅图像计算出来的⼤津阈值是104；⽤这个阈值分割的图像：跟Opencv threshold⽅法中使⽤CV_THRESH_OTSU参数计算出来的分割图像⼀致：直⽅图直观理解⼤津算法可以从图像直⽅图上有⼀个更为直观的理解：⼤津阈值⼤致上是直⽅图两个峰值之间低⾕的值。

图像处理中的图像分割算法选择方法图像的分割是图像处理中一个重要的任务，它通过将图像分割成具有不同特征的区域，来帮助我们理解图像中的对象和背景。

图像分割算法的选择方法对于实现高质量图像分割结果非常重要。

本文将介绍图像分割算法的选择方法，并讨论几种常用的图像分割算法。

在选择图像分割算法之前，我们首先需要考虑几个因素：问题需求、图像类型和计算资源。

任务需求是选择图像分割算法的首要考虑因素，不同的任务可能需要不同的分割算法。

例如，用于医学图像分割的算法可能与用于自然场景图像分割的算法有所不同。

图像类型也是决定选择算法的重要因素，例如，自然场景图像和医学图像具有不同的特点，因此可能需要根据图像类型选择相应的算法。

最后，计算资源是选择算法的限制因素，一些复杂的图像分割算法需要大量的计算资源，如果计算资源有限，我们可能需要选择一些简单且执行效率高的算法。

以下是几种常用的图像分割算法及其特点：1. 基于阈值的分割算法：阈值分割算法是最简单和最常用的图像分割算法之一。

它基于设定的阈值来将图像分割成不同的区域。

这个阈值可以通过手动选择或根据图像的直方图自动选择来确定。

阈值分割算法适用于图像中具有明显灰度差异的区域，但对于灰度差异较小的图像效果可能较差。

2. 区域生长算法：区域生长算法是一种基于像素相似性的图像分割方法。

它从一个或多个“种子”像素开始，通过合并满足相似性条件的相邻像素，逐步扩展区域直到无法继续合并。

区域生长算法适用于具有明显边界的图像，但对于边界不清晰的图像可能会导致过分分割或欠分割的结果。

3. 基于边缘检测的分割算法：边缘检测是图像分割中常用的一种方法。

它通过检测图像中的边缘来实现分割。

常见的边缘检测算法包括Sobel算子、Canny算子等。

边缘检测算法适用于具有明显边缘的图像，但对于边缘不清晰或多变的图像，可能会导致边缘检测结果不准确。

4. 基于聚类的分割算法：聚类分割算法将像素分为不同的簇，使得同一簇内的像素具有相似的特征。

分类阈值计算范文在进行分类任务时，我们常常需要根据预测的概率值来确定一个分类阈值，从而将样本分为不同的类别。

分类阈值的选择对于模型的性能至关重要，因此需要采用一些方法来计算最佳的分类阈值。

一种常见的方法是基于ROC曲线的优化准则来选择分类阈值。

ROC曲线是一种描述分类器性能的二维图形，横轴表示假正率（False Positive Rate，FPR），纵轴表示真正率（True Positive Rate，TPR）。

ROC曲线越接近左上角，模型的性能就越好。

根据ROC曲线上的点，我们可以计算出对应的分类阈值。

常见的方法有两种：Youden指数和最近到达最佳指标。

Youden指数是在ROC曲线上选择一个最大化（TPR-FPR）的点作为分类阈值。

这个指数选取了同时最大化真正率和最小化假正率的分类阈值，可以得到一个平衡的结果。

最近到达最佳指标是选择离ROC曲线上(0,1)点最近的点作为分类阈值。

这个方法可以确保分类器在最重要的地方有最好的性能。

除了ROC曲线之外，还可以使用PR曲线（Precision-Recall Curve）来评估分类器的性能。

PR曲线的横轴表示召回率（Recall），纵轴表示准确率（Precision）。

与ROC曲线类似，PR曲线越接近右上角，模型的性能就越好。

在PR曲线上选择分类阈值的方法有两种：最大准确率和最大召回率。

最大准确率的方法选择离PR曲线上(1,1)点最近的点作为分类阈值。

这个方法可以确保模型的准确性最高。

最大召回率的方法选择离PR曲线上(0,1)点最近的点作为分类阈值。

这个方法可以确保模型的召回率最高。

在选择分类阈值时，需要根据任务的要求和需求来确定采用何种方法。

如果对准确性要求更高，可以选择最大准确率的方法；如果对召回率要求更高，可以选择最大召回率的方法；如果需要在准确性和召回率之间取得平衡，可以选择Youden指数或最近到达最佳指标的方法。

需要注意的是，不同的分类阈值会导致不同的准确率和召回率。
