什么叫做节点详图

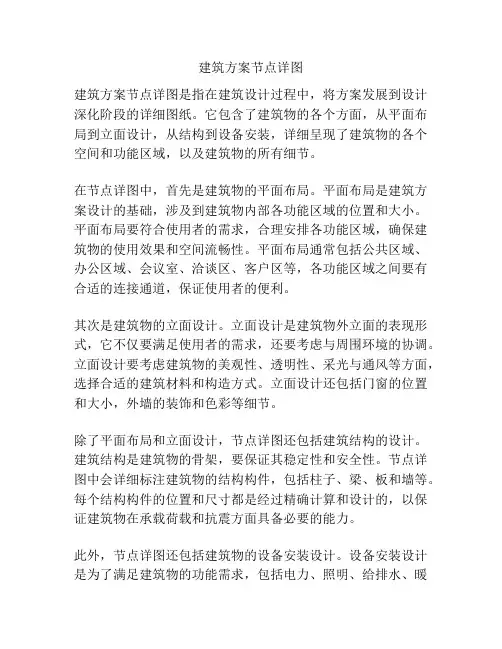

建筑方案节点详图建筑方案节点详图是指在建筑设计过程中，将方案发展到设计深化阶段的详细图纸。

它包含了建筑物的各个方面，从平面布局到立面设计，从结构到设备安装，详细呈现了建筑物的各个空间和功能区域，以及建筑物的所有细节。

在节点详图中，首先是建筑物的平面布局。

平面布局是建筑方案设计的基础，涉及到建筑物内部各功能区域的位置和大小。

平面布局要符合使用者的需求，合理安排各功能区域，确保建筑物的使用效果和空间流畅性。

平面布局通常包括公共区域、办公区域、会议室、洽谈区、客户区等，各功能区域之间要有合适的连接通道，保证使用者的便利。

其次是建筑物的立面设计。

立面设计是建筑物外立面的表现形式，它不仅要满足使用者的需求，还要考虑与周围环境的协调。

立面设计要考虑建筑物的美观性、透明性、采光与通风等方面，选择合适的建筑材料和构造方式。

立面设计还包括门窗的位置和大小，外墙的装饰和色彩等细节。

除了平面布局和立面设计，节点详图还包括建筑结构的设计。

建筑结构是建筑物的骨架，要保证其稳定性和安全性。

节点详图中会详细标注建筑物的结构构件，包括柱子、梁、板和墙等。

每个结构构件的位置和尺寸都是经过精确计算和设计的，以保证建筑物在承载荷载和抗震方面具备必要的能力。

此外，节点详图还包括建筑物的设备安装设计。

设备安装设计是为了满足建筑物的功能需求，包括电力、照明、给排水、暖通空调等系统的布置和安装。

节点详图中会细致标注设备的位置和连接方式，确保设备的正常运行和使用。

在节点详图的编制过程中，设计师需要综合考虑各个方面的要求，整合不同专业的设计内容，确保设计的完整性和协调性。

节点详图是建筑方案的最后阶段，在它的基础上可以进一步进行施工图的编制，为后续的施工提供详细指导。

总之，建筑方案节点详图是建筑设计过程中的重要环节，它包含了建筑物的平面布局、立面设计、结构设计和设备安装设计等各个方面，是建筑方案的深化和细化阶段。

只有经过细致的节点详图的编制，才能确保建筑物在承载能力、美观性和功能性等方面达到设计要求。

墙身节点详图的相关介绍
一．墙身节点详图，实际上是墙身的局部放大图详尽地表明墙身从防潮层到屋顶的各主要节点的构造和做法。

二．墙身节点详图与平面图、剖面图配合是砌墙室内外装修、门窗洞口预留的重要依据。

三．墙身节点详图包括散水、勒脚、窗台、屋檐等各节点的构造及做法，墙脚位置、散水、防潮层、勒脚、踢脚、地面的构造，窗台的位置构造做法，过梁、楼板与墙体的关系楼面构造踢，室内外墙面装修构造等。

四．墙身节点详图中应表明墙身与轴线的关系，并详细标出标高、尺寸、材料做法，如散水的宽度、踢脚板的高度、窗过梁的高度、挑檐板的高度、挑檐板伸出轴线的距离等。

五．室外地坪标高、室内地面、楼面标高、防潮层的标高等在墙身节点详图中还要用箭头表示出散水的坡度和排水方向；散水的做法在墙身节点详图中用多层构造的引出线表示，引出线贯穿各层，在引出线的一侧画短横线，并在它旁边用文字说明各层的构造及厚度。

六．在墙身节点详图中的窗台节点详图中需表明窗过梁、楼面、窗台的做法；墙身节点详图中的楼面的构造需用多层构造引出线表示；墙身节点详图中的檐口节点详图需表明檐沟的做法及屋面的构造。

七．墙身节点详图中，剖切到的墙身线、檐口、楼面屋面，均应使用粗实线画出；看到的物体、窗洞处的外墙边线、踢脚线等，应用中实线绘制；粉刷线应用细实线画出。

墙身节点详图目录1.背景介绍2.墙身节点的定义3.墙身节点的作用4.墙身节点的结构5.墙身节点的安装要求6.墙身节点的维护和保养7.总结1. 背景介绍在建筑和工程领域中，墙身节点是非常重要的结构组成部分。

它们不仅起到支撑和抗震的作用，还能够分担墙体承重，提高墙体的稳定性和耐久性。

本文将介绍墙身节点的详细信息，包括定义、作用、结构、安装要求以及维护和保养等方面。

2. 墙身节点的定义墙身节点是指墙体结构中的连接点或接口，将墙体的不同部分连接在一起。

它可以是水平或垂直的连接，用于连接墙体的不同水平层或垂直方向上的各个部分。

墙身节点通常由钢筋混凝土或钢结构构成，具有一定的承载力和抗震性能。

它们可以在墙体的内部或外部，以及墙体的顶部或底部找到。

3. 墙身节点的作用墙身节点在建筑结构中起到至关重要的作用。

它们能够：•提供结构的稳定性：墙体节点将墙体的不同部分连接在一起，使结构更加牢固和稳定。

•分担墙体承重：墙身节点能够将墙体的承重分散到不同的节点上，减少对单个节点的压力，提高墙体的承载能力。

•抵抗地震力：墙体节点通过增加连结的数量和质量来改善墙体的抗震性能。

•防止裂缝的产生和扩大：墙身节点能够有效地控制墙体的变形，防止裂缝的产生和扩大。

4. 墙身节点的结构墙身节点的结构通常由以下几个主要组成部分：•纵向钢筋：用于增强节点的抗张能力，传递纵向力和抵抗裂缝的产生和扩大。

•横向钢筋：用于增强节点的抗剪能力，抵抗剪力和提高节点的抗震性能。

•连接板或连接板：用于将墙体不同部分相连接，提供结构的连通性和稳定性。

•抗震支撑：一些墙身节点在抗震设计中使用抗震支撑来提高节点的稳定性和抗震性能。

5. 墙身节点的安装要求在安装墙身节点时，需要满足以下要求：•设计合理：墙身节点的设计应满足工程需要，并符合相关标准和规范的要求。

•材料优良：选用具有良好品质和抗震性能的建筑材料，如高强度钢筋、混凝土等。

•施工质量高：墙身节点的施工应符合工程质量标准，确保节点的稳定性和可靠性。

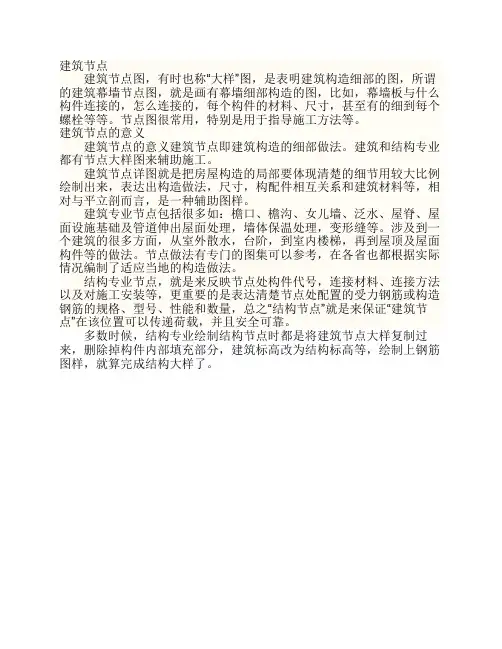

建筑节点
建筑节点图，有时也称“大样”图，是表明建筑构造细部的图，所谓的建筑幕墙节点图，就是画有幕墙细部构造的图，比如，幕墙板与什么构件连接的，怎么连接的，每个构件的材料、尺寸，甚至有的细到每个螺栓等等。

节点图很常用，特别是用于指导施工方法等。

建筑节点的意义
建筑节点的意义建筑节点即建筑构造的细部做法。

建筑和结构专业都有节点大样图来辅助施工。

建筑节点详图就是把房屋构造的局部要体现清楚的细节用较大比例绘制出来，表达出构造做法，尺寸，构配件相互关系和建筑材料等，相对与平立剖而言，是一种辅助图样。

建筑专业节点包括很多如：檐口、檐沟、女儿墙、泛水、屋脊、屋面设施基础及管道伸出屋面处理，墙体保温处理，变形缝等。

涉及到一个建筑的很多方面，从室外散水，台阶，到室内楼梯，再到屋顶及屋面构件等的做法。

节点做法有专门的图集可以参考，在各省也都根据实际情况编制了适应当地的构造做法。

结构专业节点，就是来反映节点处构件代号，连接材料、连接方法以及对施工安装等，更重要的是表达清楚节点处配置的受力钢筋或构造钢筋的规格、型号、性能和数量，总之“结构节点”就是来保证“建筑节点”在该位置可以传递荷载，并且安全可靠。

多数时候，结构专业绘制结构节点时都是将建筑节点大样复制过来，删除掉构件内部填充部分，建筑标高改为结构标高等，绘制上钢筋图样，就算完成结构大样了。

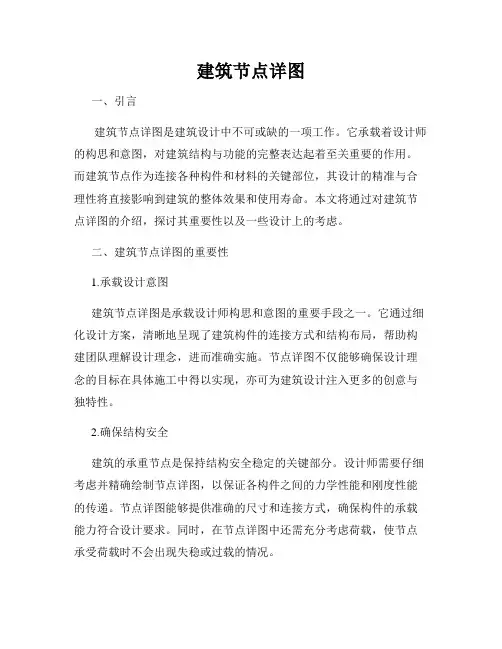

建筑节点详图一、引言建筑节点详图是建筑设计中不可或缺的一项工作。

它承载着设计师的构思和意图，对建筑结构与功能的完整表达起着至关重要的作用。

而建筑节点作为连接各种构件和材料的关键部位，其设计的精准与合理性将直接影响到建筑的整体效果和使用寿命。

本文将通过对建筑节点详图的介绍，探讨其重要性以及一些设计上的考虑。

二、建筑节点详图的重要性1.承载设计意图建筑节点详图是承载设计师构思和意图的重要手段之一。

它通过细化设计方案，清晰地呈现了建筑构件的连接方式和结构布局，帮助构建团队理解设计理念，进而准确实施。

节点详图不仅能够确保设计理念的目标在具体施工中得以实现，亦可为建筑设计注入更多的创意与独特性。

2.确保结构安全建筑的承重节点是保持结构安全稳定的关键部分。

设计师需要仔细考虑并精确绘制节点详图，以保证各构件之间的力学性能和刚度性能的传递。

节点详图能够提供准确的尺寸和连接方式，确保构件的承载能力符合设计要求。

同时，在节点详图中还需充分考虑荷载，使节点承受荷载时不会出现失稳或过载的情况。

3.协调各专业工艺建筑节点详图是各专业工艺交织的重要界面。

比如电气、给水、通风等工程，都需要与建筑节点进行对接。

在节点详图中，设计师需要充分考虑各专业的需求，合理安排空间布置和设备安装方式，确保各工艺间的协调一致，便于施工与维护。

三、建筑节点详图的设计考虑1.优化结构布局在建筑节点详图的设计过程中，设计师需要综合考虑建筑结构的整体布局，优化节点位置和连接方式。

合理布置节点能够提高结构的整体性能，减少冲突和冗余，降低施工难度和风险。

节点的选择要充分考虑建筑构件的受力特点，确保节点与构件间的配合紧密且牢固。

2.选择合适的连接方式建筑节点的连接方式直接关系到建筑结构的安全性和稳定性。

设计师要根据不同的结构类型和施工要求选择合适的连接方式，如焊接、螺栓等。

同时，还需注意选择适当的材料，保证节点连接的可靠性和耐久性。

3.充分考虑材料特性不同的材料有着不同的物理性质和力学性能，设计师在节点详图中需要充分考虑这些特性。

钢结构节点图在钢结构的世界里，节点图就像是一座建筑的关节，连接着各个部分，确保整个结构的稳固与安全。

它是钢结构设计中至关重要的一环，承载着将理论设计转化为实际施工的关键信息。

钢结构节点，简单来说，就是钢结构中各杆件之间的连接部位。

这些节点不仅要承受来自杆件的各种力，还要保证结构在各种工况下的稳定性和可靠性。

节点图则是对这些节点的详细描绘，包括节点的形状、尺寸、所用材料、连接方式等等。

从形式上来看，钢结构节点图可以分为平面节点图和立体节点图。

平面节点图通常以二维的形式展示，通过不同的视图（如正视图、侧视图、俯视图等）来呈现节点的各个细节。

这种形式简单直观，便于施工人员理解和操作。

立体节点图则更加生动形象，能够让人们更清晰地看到节点在三维空间中的位置和形态，但相对来说绘制和理解的难度会稍大一些。

在绘制钢结构节点图时，需要遵循一系列的规范和标准。

首先，准确性是重中之重。

每一个尺寸、角度、标注都必须精确无误，因为哪怕是微小的偏差都可能导致施工中的错误，进而影响整个结构的安全性。

其次，清晰性也是关键。

节点图应该简洁明了，线条清晰，标注醒目，让施工人员能够一目了然地读懂其中的信息。

此外，完整性也不可或缺，节点图需要涵盖所有与节点相关的信息，包括连接件的规格、焊缝的要求、防腐处理等等。

以常见的梁柱节点为例，它通常是钢结构中受力较为复杂的部位。

在节点图中，我们需要清晰地展示梁与柱是如何连接的。

是通过螺栓连接，还是焊接？如果是螺栓连接，螺栓的数量、规格、布置方式都要明确标注。

如果是焊接，焊缝的类型、长度、高度等参数也必须详细说明。

同时，还要考虑节点处的加强措施，比如设置加劲肋，以增强节点的承载能力。

再比如支撑节点，支撑在钢结构中起着重要的稳定作用。

支撑节点图要准确反映支撑与主体结构的连接方式，以及支撑自身的构造。

比如是交叉支撑还是单向支撑，是通过节点板连接还是直接与杆件焊接。

钢结构节点图的设计和绘制并非一蹴而就，而是需要经过反复的计算和优化。

节点图和大样图的区别节点图和大样图是在数据可视化领域常见的两种图形表达方式。

它们在表达数据和传递信息时具有不同的特点和用途。

本文将从定义、特点和应用方面对节点图和大样图进行详细比较，以便读者更好地理解它们之间的区别。

一、节点图节点图（Node Diagram），也称为网络图或关系图，是由一系列节点和连接它们的边构成的图形。

节点代表数据中的个体或对象，边则表示它们之间的关联关系。

节点图常用于展示复杂的连接和关系网络，例如社交网络、知识图谱等。

1. 特点节点图具有以下特点：1.1 易于理解：节点图能够清晰地展示各个节点之间的关系，可以直观地表示多对多的关系。

1.2 具有方向性：节点图中的边可以有方向，表示节点之间的关系是单向的。

1.3 可展示大规模网络：节点图可以展示大规模网络，节点和边的数量可以非常庞大。

1.4 可嵌入其他信息：节点图可以将其他信息嵌入节点和边中，例如节点的属性、边的权重等，以丰富网络的表达能力。

2. 应用节点图常用于以下领域：2.1 社交网络分析：节点图可以展示社交网络中的用户关系，帮助研究人员发现社群结构、影响力节点等。

2.2 数据挖掘：节点图可以用于表达数据中的关联关系，帮助研究人员挖掘重要的模式和规律。

2.3 知识图谱：节点图可以表达知识图谱中的实体和关系，用于知识表示和推理。

二、大样图大样图（Cartogram），又称为区域图，是一种根据统计数据对地理区域进行调整大小的图形表达方式。

它通过对地理区域进行面积的拉伸或压缩，使得图形的面积与所表示的统计数据之间存在一定的对应关系。

1. 特点大样图具有以下特点：1.1 强调比较：大样图通过调整区域的大小来强调不同区域之间的差异，使得数据的比较更加直观和明确。

1.2 扭曲地理形状：大样图在保持地理位置的基础上，可以对区域的形状进行扭曲，以适应统计数据的表达需要。

1.3 易于识别：大样图通过对比较大的区域显示更多信息，使得读者更容易识别出具有较高数值的区域。

什么是立面图、剖面图、节点图、大样图？有啥区别？
问：立面图、剖面图、节点图、大样图有啥区别？
答：
立面图：建筑的立面，也就是从外面看的一个面;
剖面图：就是剖到哪，就画那的立面，如一个苹果切到那画哪，就是剖面图;
节点图：一个的东西详细结构图纸;
大样图：和节点图一样都是花详细的结构图，不同的是大样图要标注使用材料。

分析
什么是立面图?
在与房屋立面平行的投影面上，所作房屋的正投影图，称为建筑立面图，简称立面图。

什么是剖面图?
1、剖面图又称剖切图，是通过对有关的图形，按照一定剖切方向所展示的内部构造图例;
2、剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。

什么是节点图？
节点图，是两个以上装饰面的汇交点，是把在整图当中无法表示清楚的某一个部分，单独拿出来表现其具体构造的，一种表明建筑构造细部的图。

什么是大样图？
1 、大样图相对节点图更为细部化，也就是放节点图所无法表达的内容，以表达的更清楚;
2、大样图是指针对某一特定区域进行特殊性放大标注，较详细的表示出来。
