建筑构造课程设计----墙和楼地层构造设计1.设计条件以调研的教学楼（或其它）为框架结构，（层高约 3.30m-3.60m，室内外地面高差为0.45m-0.60m。

）外墙为黄河淤泥砖墙，厚度为240mm，楼板采用钢筋混凝土板，设计所需的其他条件自定。

2.设计内容及图纸要求用A2图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图①、②、③，如图所示。

要求依据建筑立面效果，按顺序将三个节点详图自上而下布置在同一垂直轴线（及墙身定位轴线）上。

1.节点详图1----墙角和地坪层构造（比例：1：10）（1）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。

（2）用引出线注明勒脚做法，标注勒脚高度。

（3）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。

（4）表示出防潮层的位置，注明做法。

（5）用多层构造引出线注明地坪层的各层做法。

（6）注明踢脚板的做法，标注踢脚板的高度等尺寸。

（7）标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）和室内外地面标高，注写图名和比例。

2.节点详图2----窗台构造（比例：1：10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。

（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

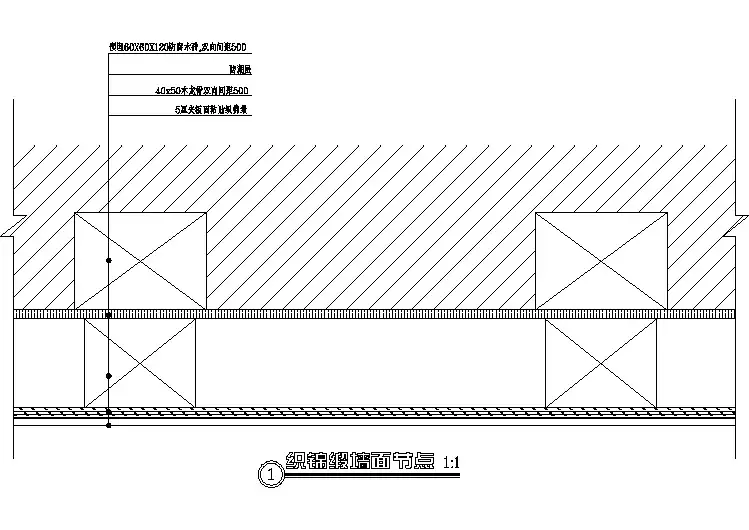

（3）用多层构造引出线注明内外墙面装修做法。

3.节点详图3----过梁和楼板层构造（比例：1：10）（1）画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚板等。

（2）表示清楚过梁的断面形式，标注有关尺寸。

（3）用多层构造引出线注明楼板层的做法，表示清楚楼板的形式以及板与墙的相互关系。

（4）标注踢脚板的做法和尺寸。

3.参考资料1.建筑构造教材。

2.建筑设计资料集（第二版）中国建筑工业出版社。

3.建筑构造资料集（上）中国建筑工业出版社。

4.全国通用及各地区标准图集。

作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。

2. 熟悉墙体与楼板的连接关系。

3. 熟悉墙体和楼地面的饰面构造层次与材料做法。

4. 熟悉墙身构造的设计要点和步骤。

5. 熟悉墙身大样图的识读，增强图纸表达能力。

学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。

2. 墙与楼板的连接构造。

3. 墙体和楼地面饰面材料的选用与常用做法。

4. 墙体大样图的主要内容和标注。

二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。

层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。

外墙为砖墙，其厚度不小于240mm。

楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。

采用木门窗。

内外墙均做抹灰饰面。

楼地面做法、散水（明沟）自定。

设计中所需的其它条件自定。

三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。

按建筑制图标准，绘制外墙身节点详图，如图１－１所示。

要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。

详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。

图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。

（1）用引出线注明勒脚做法，标明勒脚高度。

（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。

（3）表示出防潮层的位置，注明做法。

（4）用多层构造引出线注明地坪层的各层做法。

（5）标注室内外地面标高。

2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。

（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

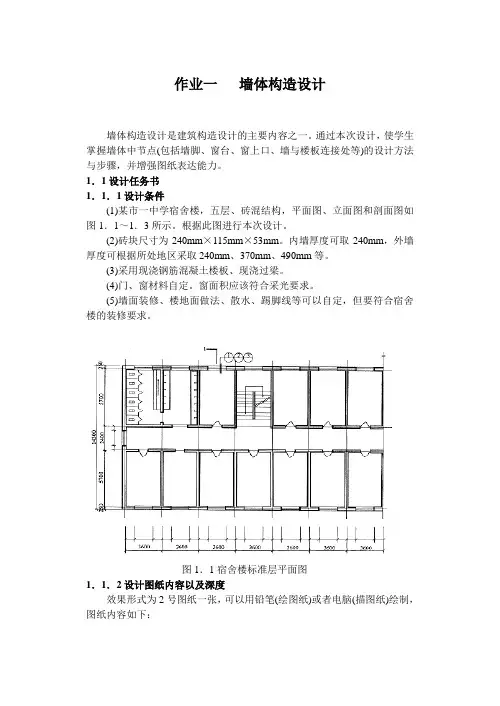

作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。

通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。

1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。

根据此图进行本次设计。

(2)砖块尺寸为240mm×115mm×53mm。

内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。

(3)采用现浇钢筋混凝土楼板、现浇过梁。

(4)门、窗材料自定。

窗面积应该符合采光要求。

(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。

图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。

布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。

三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。

(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。

上、下、右三方要用折断线折断。

(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。

(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。

在定位轴线两边分别标注砖墙厚度。

(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。

(6)散水和室外地面部分：画出室外地面，标注室外地面标高。
