防雷引下线和变配电室接地干线敷设
- 格式:docx
- 大小:11.39 KB
- 文档页数:4
防雷引下线和变配电室接地干线敷设25.3 施工工艺25.3.1 工艺流程1.明装引下线安装2.暗装引下线安装3.变配电室接地干线敷设25.3.2 明装避雷引下线安装1.按施工图计划做引下线支持卡子,如设计对支持卡子无特殊要求,可按本规程24.3.6制作,制作后应送到热浸镀锌厂,进行热浸镀锌。
2.定位放线:用线锤找垂直线,在引下线两端定下支持卡子点,卡子距端部0.3m为宜,并将支架先打眼用水泥砂浆固定,固定时卡子正、侧面应一致,待牢固后挂线,将其他支持卡子均匀分布,间距在1.5~2m。
支持卡子最好在主体完成时安装,外墙完成时宜污染或破坏墙面。
3.引下线敷设在支架强度达到安装要求,外墙面装饰已结束,外墙架子没拆除时,应安装引下线,将调直的引下线,上端甩到与接闪器连接部位,从引下线上端开始用支持卡子逐一卡牢,引下线长度不足连接应采用电焊连接,连接应煨来回弯,保持引下线垂直。
4.断接卡子安装断接卡子一般距地1.5~1.8m,一个单位工程高度应一致。
做法见本规程图24.3.6.(1)。
5.防腐在有焊接接头的位置和镀锌层破坏的位置应防腐:刷二度防锈漆和2度银粉漆。
25.3.3 暗装避雷引下线安装1.沿外墙敷设引下线在主体工程结束后,按图纸要求定位放线,在主体施工时将暗装断接卡子箱按施工图位置留置洞口或将箱体安装在墙内。
在装修前,将引下线,用U形卡钉或钩钉(见图25.3.3.1)将引下线固定在墙面上,也可采用膨胀螺栓或射钉枪射钉固钉,固定应平整牢固,接头处应采用电焊连接,焊后应刷二度防锈漆。
引下线采用圆钢直径不小于10mm,采用扁钢不小于20mm×4mm。
固定引下线上端应甩头至接闪器与接闪器连接应采用电焊焊接,也可采用U形卡子螺栓(钢丝绳元宝卡子)连接但不小于2个,下端入断接卡子箱,做法参见图24.3.6.1。
引下线也可随土建进行敷设,下端与接地装置连接好或与断接卡子箱连接好,将引下线随主体工程进度埋设于建筑物内至屋顶甩足与接闪器连接的引下线导线。
也可采用膨胀螺栓或射钉枪射钉固钉,固定应平整牢固,接头处应采用电焊连接,焊后应刷二度防锈漆。
引下线采用圆钢直径不小于lOmm,采用扁固定引下线上端应甩头至接闪器与接闪器连接应采用电焊焊接,也可采用U形卡子螺栓个,下端入断接卡子箱,做法参见图24.3.6.1。
下端与接地装置连接好或与断接卡子箱连接好,将引下线随主体工程进度埋设于建筑物内至屋顶甩足与接闪器连接的引下线导线。
变配电室接地干线敷设按图纸要求制作接地干线支架或接地端子,做法可参照图25.3.4.1按施工图放线定位,接地干线一般为明敷,也可暗敷,如过门洞,可将接地干线埋设在地下或墙内。
但应做好隐蔽记录备查。
根据放线定位有穿墙,穿楼板的应在土建施工时预留保护管,若没留可用电锤打眼安巩曰宝交底人巩曰宝接受交底人,将两端卡子固定好,挂上通线在埋设其他支持卡子,不但应保证水平度,还应保证距墙距离应一致。
如采用卡板安装,应划线打眼将塑料或尼龙胀塞放在里面,用木螺丝或自攻螺丝将卡板固定牢固,支架内侧距墙间距8~12mm。
见图25.3.4.4。
巩曰宝交底人巩曰宝接受交底人李吉安接地线敷设,先将接地干线调直,需要外引接地的部位钻好眼,准备安装接地端子,然后将接地干线敷设在支架上,采用支架敷设调整接地干线平直后焊接在支架上,将接地干线敷设好后扭动卡板将母线固定,干线接头应采用焊接。
转弯不应煨急弯,径应为圆钢直径的6倍,扁钢应为厚度的6倍;穿墙穿楼板套管应与接地干线连成电气通路,圆钢将其连成一体。
套管应用矿棉或建筑密封胶封堵,跨越变形缝应有伸缩装置25.3.4.5)。
接地干线应按设计要求与接地装置可靠连接。
巩曰宝交底人巩曰宝接受交底人变配电室、变压器室、高压配电室的接地干线上应设置2个供临时接地用的接线柱或接地端子。
接至高、低压开关柜的接地干线不小于2处。
明敷TN—C—S系统或TN—S系统接地线的表面每段15~100mm分别涂以宽度相等的绿色和黄色相间的条纹。
避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统,在防雷措施中是必不可少的一环,下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。
(一)避雷针的安装安装注意事项如下:(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
(2)不得在避雷针构架上架设低压线路或通讯线路。
(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。
(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制,也可以预制再砌牢或与屋面防水层进行固定。
(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时,应使用支架固定;并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时,应在墙体施工时预留不小于100mmx100mmx100mm的孔洞,洞口的大小应里外一致。
首先埋设直线段两端的支架,然后拉通线埋设中间支架,其转弯处支架应距转弯中点0.25-0.5m。
直线段支架水平间距为1-1.5m,垂直间距为1.5-2m,且支架间距应平均分布。
避雷带(网)在建筑物天沟上安装使用支架固定时,应随土建施工先设置好预埋件,支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座,先将脊瓦敲去一角,使支座与脊瓦内的砂浆连成一体;支架固定时,需用电钻将脊瓦钻孔,再将支架插入孔内,用水泥砂浆填塞牢固。
支座和支架,水平间距为1-1.5m,转弯处为0.25m-0.5m。
引下线的上端与避雷带(网)的交接处,应弯曲成弧形再与避雷带(网)并齐进行搭接焊接。
不同平面的避雷带(网)应至少有两处互相连接,连接应采用焊接。
建筑物屋顶上的突出金属物体,如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等,这些部位的金属导体都必须与避雷带(网)焊接成一体。

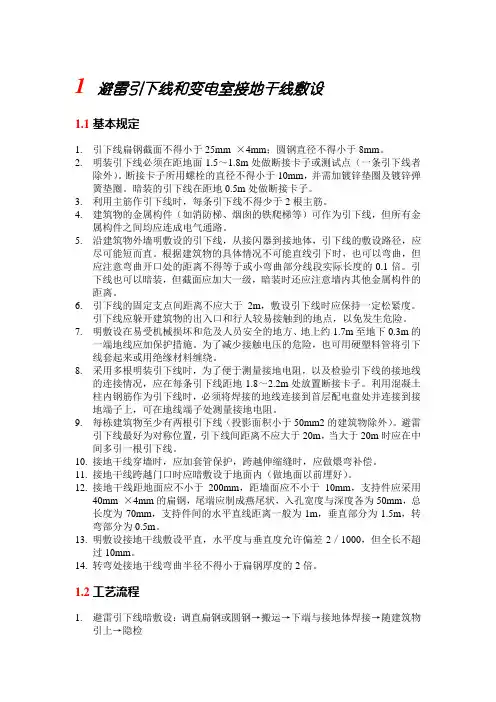

1 避雷引下线和变电室接地干线敷设1.1基本规定1.引下线扁钢截面不得小于25mm ×4mm;圆钢直径不得小于8mm。
2.明装引下线必须在距地面1.5~1.8m处做断接卡子或测试点(一条引下线者除外)。
断接卡子所用螺栓的直径不得小于10mm,并需加镀锌垫圈及镀锌弹簧垫圈。
暗装的引下线在距地0.5m处做断接卡子。
3.利用主筋作引下线时,每条引下线不得少于2根主筋。
4.建筑物的金属构件(如消防梯、烟囱的铁爬梯等)可作为引下线,但所有金属构件之间均应连成电气通路。
5.沿建筑物外墙明敷设的引下线,从接闪器到接地体,引下线的敷设路径,应尽可能短而直。
根据建筑物的具体情况不可能直线引下时,也可以弯曲,但应注意弯曲开口处的距离不得等于或小弯曲部分线段实际长度的0.1倍。
引下线也可以暗装,但截面应加大一级,暗装时还应注意墙内其他金属构件的距离。
6.引下线的固定支点间距离不应大于2m,敷设引下线时应保持一定松紧度。
引下线应躲开建筑物的出入口和行人较易接触到的地点,以免发生危险。
7.明敷设在易受机械损坏和危及人员安全的地方、地上约1.7m至地下0.3m的一端地线应加保护措施。
为了减少接触电压的危险,也可用硬塑料管将引下线套起来或用绝缘材料缠绕。
8.采用多根明装引下线时,为了便于测量接地电阻,以及检验引下线的接地线的连接情况,应在每条引下线距地1.8~2.2m处放置断接卡子。
利用混凝土柱内钢筋作为引下线时,必须将焊接的地线连接到首层配电盘处并连接到接地端子上,可在地线端子处测量接地电阻。
9.每栋建筑物至少有两根引下线(投影面积小于50mm2的建筑物除外)。
避雷引下线最好为对称位置,引下线间距离不应大于20m,当大于20m时应在中间多引一根引下线。
10.接地干线穿墙时,应加套管保护,跨越伸缩缝时,应做煨弯补偿。
11.接地干线跨越门口时应暗敷设于地面内(做地面以前埋好)。
12.接地干线距地面应不小于200mm,距墙面应不小于10mm,支持件应采用40mm ×4mm的扁钢,尾端应制成燕尾状,入孔宽度与深度各为50mm,总长度为70mm,支持件间的水平直线距离一般为1m,垂直部分为1.5m,转弯部分为0.5m。
建筑给水、排水及采暖(125)(一)室内给水系统安装室内给水系统子分部工程含给水管道及配件安装,室内消火体系统安装,给水设备安装和管道防腐,绝热5个分项工程共划分为26个检验批。
1、给水管道及配件安装分项工程划分为6个检验批①~②轴之间卫生间为1个检验批⑨~⑩轴之间卫生间为1个检验批⑯~⑰轴之间卫生间为1个检验批地下室水泵房为1个检验批一层业务用房及水平管线为1个检验批二层水平管线为1个检验批2、室内消火栓管道及配件安装分项工程划分为3个检验批每层1个3、室内喷淋管道及配件安装分项工程划分5个检验批地下室水泵房为1个检验批一层贴建办公楼为1个检验批一层进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批4、消防给水设备安装分项工程划分2个检验批地下室消火栓及喷淋设备为1个检验批屋面消火栓及喷淋稳压系统设备为1个检验批5、管道防腐分项工程划分为5个检验批地下室水泵房为1个检验批一层办公楼、进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批屋面水箱间为1个检验批6、管道绝热分项工程划分为5个检验批地下室水泵房为1个检验批一层办公楼、进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批屋面水箱间为1个检验批(二)室内排水系统安装室内排水系统安装子分部工程含排水管道及配件安装,雨水管道及配件安装,防腐,绝热4个分项工程划分为24个检验批1、排水管道及配件安装分项工程划分为6个检验批①~②轴之间卫生间为1个检验批⑨~⑩轴之间卫生间为1个检验批⑯~⑰轴之间卫生间为1个检验批地下室水泵房为1个检验批一层贴建办公楼除卫生间以外其他部位为1个检验批一层进出港作业区及其他业务用房为1个检验批2、雨水管道及配件安装分项工程按照系统划分为10个检验批10个雨水排水系统,每个为1个检验批3、管道防腐分项工程划分为4个检验批地下室为1个检验批一层为1个检验批二层为1个检验批三层为1个检验批4、管道绝热分项工程划分为4个检验批地下室为1个检验批一层为1个检验批二层为1个检验批三层为1个检验批(三)卫生器具安装卫生器具安装子分部工程含卫生器具安装、卫生器具给水配件安装和卫生器具排水管道安装3个分项工程共划分为12个检验批。
变配电室接地干线敷设工程施工工艺标准12ICSQ/ZXJZ避雷引下线和变配电室接地干线敷设工程施工工艺标准中国新兴建设开发总公司 发布目次1 适用范围 (1)2 引用标准 (1)3 施工准备 (1)4 操作工艺 (2)5 质量控制 (8)6 质量标准 (8)7 成品保护 (11)I避雷引下线和变配电室接地干线敷设工程施工工艺标准1 适用范围本工艺标准适用于建筑物避雷接地引下线和变配电室接地干线安装工程。
2 引用标准建筑电气工程施工质量验收规范 GB50303-3 施工准备3.1 所用材料的质量、技术性能必须符合设计要求和施工规范的规定。
3.2 镀锌钢材有扁钢、圆钢等,使用时应采用热镀锌材料,规格应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
3.3 辅料有螺栓、垫圈、弹簧垫圈、支架、电焊条、预埋铁件、小线、水泥、砂子、塑料管、黄油漆、绿油漆、防腐漆、银粉漆等。
3.4 作业条件3.4.1 避雷引下线暗敷设作业条件:3.4.1.1 利用主筋作引下线时,墙、柱钢筋已绑扎完。
3.4.1.2 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。
3.4.2 避雷引下线明敷设作业条件:3.4.2.1 支架安装完毕。
13.4.2.2 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。
3.4.2.3 土建外装修完毕。
3.4.3 接地干线作业条件:3.4.3.1 支架安装完毕。
3.4.3.2 保护管已预埋。
3.4.3.3 土建抹灰完毕。
3.4.4 支架安装作业条件:3.4.4.1 各种支架已运到现场。
3.4.4.2 结构工程已经完成。
3.4.4.3 室外必须有脚手架或爬梯。
3.5 主要机具:常见电工工具、钢锯、锯条、电焊机、电焊工具、压力案子、电锤、冲击钻等。
4 操作工艺4.1 避雷引下线安装工艺流程:测量弹线定位(明)→支架安装→避雷引下线敷设固定→避雷引下线连接→防腐处理→标识→检测验收4.2 避雷引下线敷设应符合下列规定:4.2.1 接地引下线扁钢截面不得小于25mm×4mm;圆钢直径不得小于12mm。

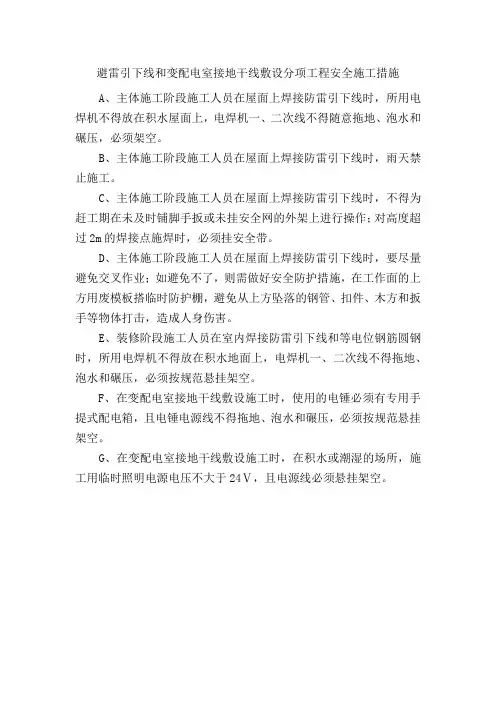

避雷引下线和变配电室接地干线敷设分项工程安全施工措施
A、主体施工阶段施工人员在屋面上焊接防雷引下线时,所用电焊机不得放在积水屋面上,电焊机一、二次线不得随意拖地、泡水和碾压,必须架空。
B、主体施工阶段施工人员在屋面上焊接防雷引下线时,雨天禁止施工。
C、主体施工阶段施工人员在屋面上焊接防雷引下线时,不得为赶工期在未及时铺脚手扳或未挂安全网的外架上进行操作;对高度超过2m的焊接点施焊时,必须挂安全带。
D、主体施工阶段施工人员在屋面上焊接防雷引下线时,要尽量避免交叉作业;如避免不了,则需做好安全防护措施,在工作面的上方用废模板搭临时防护棚,避免从上方坠落的钢管、扣件、木方和扳手等物体打击,造成人身伤害。
E、装修阶段施工人员在室内焊接防雷引下线和等电位钢筋圆钢时,所用电焊机不得放在积水地面上,电焊机一、二次线不得拖地、泡水和碾压,必须按规范悬挂架空。
F、在变配电室接地干线敷设施工时,使用的电锤必须有专用手提式配电箱,且电锤电源线不得拖地、泡水和碾压,必须按规范悬挂架空。
G、在变配电室接地干线敷设施工时,在积水或潮湿的场所,施工用临时照明电源电压不大于24Ⅴ,且电源线必须悬挂架空。

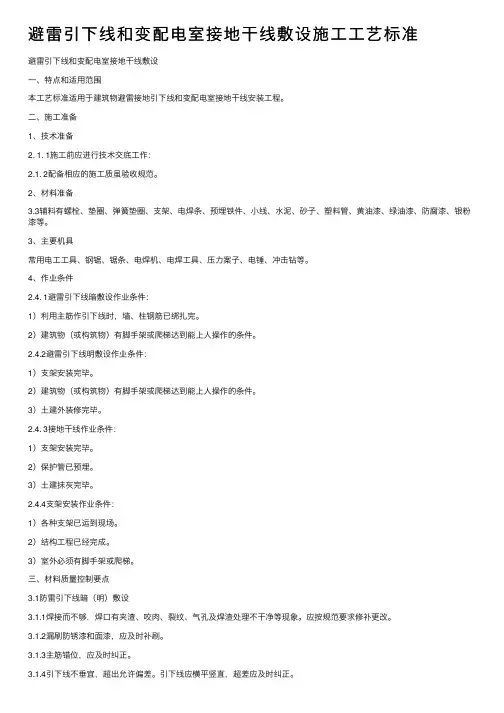

避雷引下线和变配电室接地⼲线敷设施⼯⼯艺标准避雷引下线和变配电室接地⼲线敷设⼀、特点和适⽤范围本⼯艺标准适⽤于建筑物避雷接地引下线和变配电室接地⼲线安装⼯程。
⼆、施⼯准备1、技术准备2. 1. 1施⼯前应进⾏技术交底⼯作:2.1. 2配备相应的施⼯质虽验收规范。
2、材料准备3.3辅料有螺栓、垫圈、弹簧垫圈、⽀架、电焊条、预埋铁件、⼩线、⽔泥、砂⼦、塑料管、黄油漆、绿油漆、防腐漆、银粉漆等。
3、主要机具常⽤电⼯⼯具、钢锯、锯条、电焊机、电焊⼯具、压⼒案⼦、电锤、冲击钻等。
4、作业条件2.4. 1避雷引下线暗敷设作业条件:1)利⽤主筋作引下线时,墙、柱钢筋已绑扎完。
2)建筑物(或构筑物)有脚⼿架或爬梯达到能上⼈操作的条件。
2.4.2避雷引下线明敷设作业条件:1)⽀架安装完毕。
2)建筑物(或构筑物)有脚⼿架或爬梯达到能上⼈操作的条件。
3)⼟建外装修完毕。
2.4. 3接地⼲线作业条件:1)⽀架安装完毕。
2)保护管已预埋。
3)⼟建抹灰完毕。
2.4.4⽀架安装作业条件:1)各种⽀架已运到现场。
2)结构⼯程已经完成。
3)室外必须有脚⼿架或爬梯。
三、材料质量控制要点3.1防雷引下线暗(明)敷设3.1.1焊接⽽不够,焊⼝有夹渣、咬⾁、裂纹、⽓孔及焊渣处理不⼲净等现象。
应按规范要求修补更改。
3.1.2漏刷防锈漆和⾯漆,应及时补刷。
3.1.3主筋错位,应及时纠正。
3.1.4引下线不垂宜,超出允许偏差。
引下线应横平竖直,超差应及时纠正。
3.2接地⼲线安装。
3.2.1扁钢不平直,应重新进⾏调整。
3.2.2接地端⼦漏垫弹簧垫,应及时补齐。
3.2.3焊⼝有夹渣、咬⾁、裂纹、⽓孔及焊渣处理不⼲净等现象。
应按规范要求修补更改3.2. 4漏刷防锈漆和⾯漆,应及时补刷。
四、施⼯⼯艺4.1避雷引下线安装⼯艺流程:测量弹线定位(明)⼀⽀架安装⼀避雷引下线敷设固定⼀避雷引下线连4. 1接⼀防腐处理⼀标识⼀检测验收4.2避雷引下线敷设应符合下列规泄:4.2. 1接地引下线扁钢截⽽不得⼩于25mmX 4mm;圆钢直径不得⼩于12mm。
【专业知识】建筑电气检验批、分项、分部(子分部)工程质量验收记录基本要求和内容(1)建筑电气分部工程包括下列子分部工程:变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装。
(2)各子分部工程由下列分项工程组成:1)变配电室:变压器、箱式变电所安装,成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装,裸母线、封闭母线、插接式母线安装,电缆沟内和电缆竖井内电缆敷设,电缆头制作、接线和线路绝缘测试,接地装置安装,避雷引下线和变配电室接地干线敷设。
2)供电干线:裸母线、封闭母线、插接式母线安装,电缆桥架安装和桥架内电缆敷设,电缆沟内和电缆竖井内电缆敷设,电线导管、电缆导管和线槽敷设,电线、电缆穿管和线槽敷线,电缆头制作、接线和线路绝缘测试。
3)电气动力:成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装,低压电动机、电加热器及电动执行机构检查接线,低压电气动力设备试验和试运行,电缆桥架安装和桥架内电缆敷设,电线导管、电缆导管和线槽敷设,电线、电缆穿管和线槽敷线,电缆头制作、接线和线路绝缘测试,开关、插座、风扇安装。
4)电气照明安装:成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装,电线导管、电缆导管和线槽敷设,电线、电缆穿管和线槽敷线,槽板配线,钢索配线,电缆头制作、接线和线路绝缘测试,普通灯具安装,专用灯具安装,建筑物景观照明灯、航空障碍标志灯和庭院灯安装,开关、插座、风扇安装,建筑物照明通电试运行。
5)备用和不间断电源安装:成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装,柴油发电机组安装,不间断电源安装,裸母线、封闭母线、插接式母线安装,电线导管、电缆导管和线槽敷设,电线、电缆穿管和线槽敷线,电缆头制作、接线和线路绝缘测试,接地装置安装。
6)防雷及接地安装:接地装置安装,避雷引下线和变配电室接地干线敷设,建筑物等电位联结,接闪器安装。
(3)检验批、分项工程的划分应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300〔以下简称GB50300〕、GB50303的规定及工程实际情况。

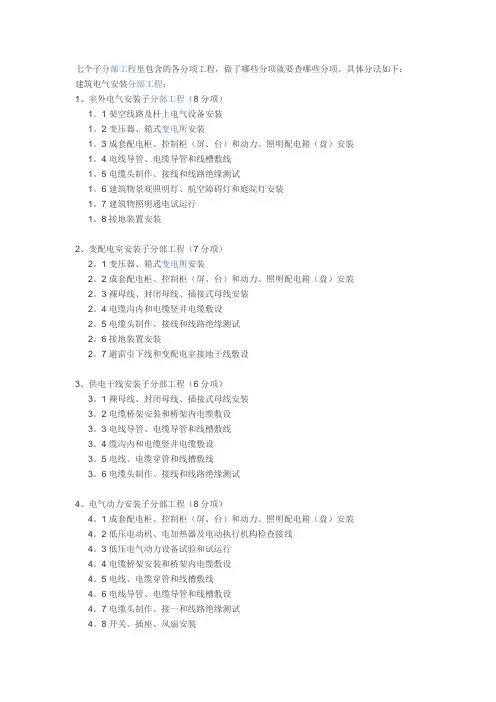

七个子分部工程里包含的各分项工程,做了哪些分项就要查哪些分项。
具体分法如下:建筑电气安装分部工程:1、室外电气安装子分部工程(8分项)1。
1架空线路及杆上电气设备安装1。
2变压器、箱式变电所安装1。
3成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装1。
4电线导管、电缆导管和线槽敷线1。
5电缆头制作、接线和线路绝缘测试1。
6建筑物景观照明灯、航空障碍灯和庭院灯安装1。
7建筑物照明通电试运行1。
8接地装置安装2、变配电室安装子分部工程(7分项)2。
1变压器、箱式变电所安装2。
2成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装2。
3裸母线、封闭母线、插接式母线安装2。
4电缆沟内和电缆竖井电缆敷设2。
5电缆头制作、接线和线路绝缘测试2。
6接地装置安装2。
7避雷引下线和变配电室接地干线敷设3、供电干线安装子分部工程(6分项)3。
1裸母线、封闭母线、插接式母线安装3。
2电缆桥架安装和桥架内电缆敷设3。
3电线导管、电缆导管和线槽敷线3。
4缆沟内和电缆竖井电缆敷设3。
5电线、电缆穿管和线槽敷线3。
6电缆头制作、接线和线路绝缘测试4、电气动力安装子分部工程(8分项)4。
1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装4。
2低压电动机、电加热器及电动执行机构检查接线4。
3低压电气动力设备试验和试运行4。
4电缆桥架安装和桥架内电缆敷设4。
5电线、电缆穿管和线槽敷线4。
6电线导管、电缆导管和线槽敷设4。
7电缆头制作、接一和线路绝缘测试4。
8开关、插座、风扇安装5、电气照明安装子分部工程(10分项)5。
1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装5。
2电线导管、电缆导管和线槽敷设(室内)5。
3电线、电缆穿管和线槽敷线5。
4槽板配线5。
5钢索配线5。
6电缆头制作、接一和线路绝缘测试5。
7普通灯具安装5。
8专用灯具安装5。
9建筑物景观照明灯、航空障碍灯和庭院灯安装5。
10开关、插座、风扇安装6、备用和不间断电源安装子分部工程(8分项)6。

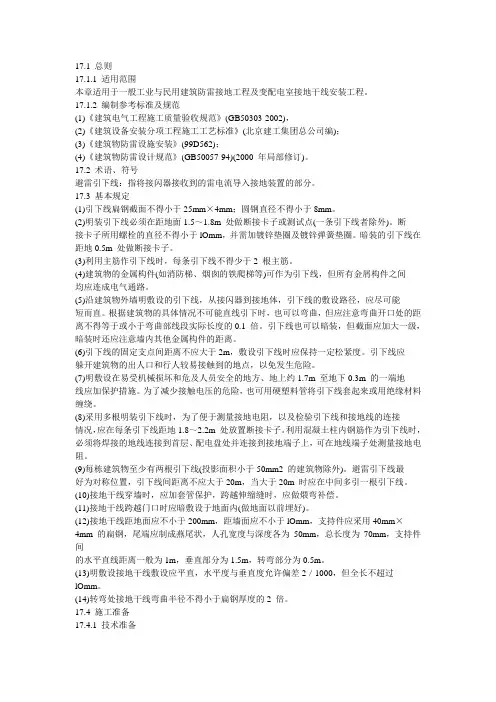

17.1 总则17.1.1 适用范围本章适用于一般工业与民用建筑防雷接地工程及变配电室接地干线安装工程。
17.1.2 编制参考标准及规范(1)《建筑电气工程施工质量验收规范》(GB50303-2002),(2)《建筑设备安装分项工程施工工艺标准》(北京建工集团总公司编);(3)《建筑物防雷设施安装》(99D562);(4)《建筑物防雷设计规范》(GB50057-94)(2000 年局部修订)。
17.2 术语、符号避雷引下线:指将接闪器接收到的雷电流导入接地装置的部分。
17.3 基本规定(1)引下线扁钢截面不得小于25mm×4mm;圆钢直径不得小于8mm。
(2)明装引下线必须在距地面1.5~1.8m 处做断接卡子或测试点(一条引下线者除外)。
断接卡子所用螺栓的直径不得小于lOmm,并需加镀锌垫圈及镀锌弹簧垫圈。
暗装的引下线在距地0.5m 处做断接卡子。
(3)利用主筋作引下线时,每条引下线不得少于2 根主筋。
(4)建筑物的金属构件(如消防梯、烟囱的铁爬梯等)可作为引下线,但所有金屑构件之间均应连成电气通路。
(5)沿建筑物外墙明敷设的引下线,从接闪器到接地体,引下线的敷设路径,应尽可能短而直。
根据建筑物的具体情况不可能直线引下时,也可以弯曲,但应注意弯曲开口处的距离不得等于或小于弯曲部线段实际长度的0.1 倍。
引下线也可以暗装,但截面应加大一级,暗装时还应注意墙内其他金属构件的距离。
(6)引下线的固定支点间距离不应大于2m,敷设引下线时应保持一定松紧度。
引下线应躲开建筑物的出人口和行人较易接触到的地点,以免发生危险。
(7)明敷设在易受机械损坏和危及人员安全的地方、地上约1.7m 至地下0.3m 的一端地线应加保护措施。
为了减少接触电压的危险,也可用硬塑料管将引下线套起来或用绝缘材料缠绕。
(8)采用多根明装引下线时,为了便于测量接地电阻,以及检验引下线和接地线的连接情况,应在每条引下线距地1.8~2.2m 处放置断接卡子。
变配电室接地干线敷设施工准备1材料要求全部采用热镀锌扁钢2技术准备熟悉相关图纸,施工符合设计要求施工工艺室内的接地线多为明设,也可以埋设在混凝土内。
明设的接地线大多数纵横敷设在墙壁上。
为保证供电系统接地可靠和故障电流的流散畅通,变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接。
(1)室内明敷设接地干线。
用螺栓连接或焊接方法固定在距地250~300㎜的支持卡子上。
水平直线部分:1L=1~1.5m;转弯或分支处:2L=0.5m;垂直部分3L=1.5~2m;转弯处间距为0.5m。
(2)支持卡子的做法。
图3-73为支持卡子的做法示意图,在房间内,为了便于维修和检查,干线与墙面应有10~15㎜的距离。
图中b值比接地干线宽度多5㎜。
(3)接地干线过建筑物沉降缝和伸缩缝。
接地线过伸缩缝,应留有伸缩余量(作成“Ω”形);并分别距伸缩缝(或沉降缝)两端各100㎜加以固定。
(4)接地干线穿墙或楼板。
就地线又须穿楼板,这是应留洞或预埋钢管。
接地线安装后在墙洞或钢管两端用沥青棉纱封严。
(5)接地线过门。
接地线过门的安装方法参见图3-76.图中b为接地扁钢的厚度。
(6)接地线由室内引向室外接地网。
由室内干线向室外接地网引出的接地线,至少应有两处。
(7)接地支线做法。
由接地干线向需接地的设备引接地支线的做法。
(8)利用自然接地体的接地线安装。
①交流电气设备的接地应充分利用以下自然接地体:a.埋在地下的金属管道(但可燃或有爆炸介质的金属管道除外)。
b.金属井管。
c.与大地有可靠连接的建筑物及构筑物的金属结构。
为保证完好的电气设备,应在金属构件的连接处焊跨接线,跨接线用截面不小于1002㎜的钢材焊接。
d.水工构筑物及类似构筑物的金属桩。
②交流电气设备的接地线可利用:a.建筑物的金属结构(起重机轨道、配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁等)。
利用起重机轨道时,轨道之间接缝处要用-25×4的扁钢作跨接线,轨道尽头再与接地干线连接起来。
、避雷引下线和变配电室接地干线敷设防雷引下线GD(一)避雷引下线和变配电室接地干线敷设防雷引下线GD近年来,由于气候变化和建筑密度增加等因素,雷击事故频发,给人们生命和财产带来了巨大的损失。
因此,防雷工作日益受到人们的关注,其中,避雷引下线和变配电室接地干线的敷设是防雷工作中较为重要的一项。
一、避雷引下线避雷引下线是建筑物和构筑物的外部防雷装置,其作用是将闪电引到地下,避免闪电半径范围内的建筑物和构筑物被雷击。
避雷引下线可以分为铜制的透明钢绳型和铝制的钢芯铝绞线型两种。
为了安装避雷引下线,应该选择通风良好、高处和通常被雷击的地方。
二、接地敷设1.变配电室接地干线变配电室接地干线,是变配电系统中的非常重要的防雷措施。
其主要作用是将过零电位,溢流和潮湿地下排放至地下,防止电器设备因为过流或过电与地面起火或损坏。
接地干线一般选用铜质材料或镀铜表面材料制成,敷设在地下,至少要覆盖10厘米以上的沙土。
2.防雷引下线GD防雷引下线GD是中国特别标准GB3746“建筑物防雷装置技术标准”中规定的一种可靠的防雷设施,其作用是连接避雷针和接地体,使得雷电电流能够通过引下线的导体流至地面。
它可以使用埋置在地下或者非埋置在地下的方式进行敷设,以满足不同建筑物或构筑物的需求。
三、注意事项1.避雷引下线不可以钩挂在支架或其他建筑物上,避免有刚性力或弹性力摇晃引下线,可能发生危险。
2.在敷设避雷引下线的时候,应该按照具体的地形和脉络进行布线,让导线保持合理的张力、距离和高度。
3.室外的接地干线,应该保证与地面保持良好的接触,最好采用铜套过度相连接,确保稳定和高效。
总之,在防雷工作中,避雷引下线和变配电室接地干线的作用十分突出,更好的敷设和使用,能够有效的保护人们的安全、以及财产的不受损失。
因此,建议在施工、维护和使用过程中,一定要遵守相关规定,确保设施的稳定性和安全性。
避雷引下线和变配电室接地干线敷设规定避雷引下线和变配电室接地干线敷设规定依据:摘自《建筑电气工程施工质量验收规范》(GB50303-2002)主控规定项目1、暗敷在建筑物抹灰层内的引下线应有卡钉分段固定;明敷的引下线应平直、无急弯,与支架焊接处,油漆防腐,且无遗漏。
2、变压器室、高低压开关室内接地干线应有不少于2处于接地装置引出干线连接;3、当利用金属构件、金属管道做接地线时,应在构件或管道与接地干线间焊接金属跨接线。
一般规定项目1、钢制接地线的焊接连接、材料采用及最小允许规格和尺寸应符合《接地装置安装》的有关规定;2、明敷接地引下线及室内接地干线的支持件应均匀,水平直线部分0.5~1.5m;垂直直线部分1.5~3m;弯曲部分0.5~0.5m;3、接地线在穿越墙壁、楼板和地坪处应加套钢管或其他兼顾的保护套管,钢套管应与接地线做电气连通;4、变配电室内明敷接地干线安装应符合下列规定:a、便于检查,敷设位置不妨碍设备的拆卸与检修;b、当沿建筑物墙壁水平敷设时,距地面高度250~300mm;与建筑物墙壁间间隙10~15mm;c、当接地线跨越建筑物变形缝时,设补偿装置;d、接地线表面沿长度方向,每段为15~100mm,分别涂以黄色和绿色相间的条纹;5、变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓;6、当电缆穿过零序电流互感器时,电缆头的接地线应通过零序电流互感器后接地;由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
7、配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接,应采用编织铜线。
变配电室的避雷器应用最短的接地线与接地干线连接;8、设计要求接地的幕墙金属框架和建筑物的金属门框,应就近与接地干线连接可靠,连接处不同金属间应有防电化腐蚀措施。
---------------------考试---------------------------学资学习网---------------------押题------------------------------避雷引下线和变配电室接地干线敷设安装检验批质量验收记录(Ⅰ)防雷引下线□□编号:WZCXJZ/QR060702(GB50303-2002)表25避雷引下线和变配电室接地干线敷设安装检验批质量验收记录(Ⅱ)变配电室接地干线□□编号:WZCXJZ/QR060207(GB50303-2002)表25变压器、箱式变电所安装检验批质量验收记录□编号:WZCXJZ/QR060102/060201(GB50303-2002)表5不间断电源安装检验批质量验收记录□□□编号:WZCXJZ/QR060603(GB50303-2002)表9槽板配线安装检验批质量验收记录□□□编号:WZCXJZ/QR060504(GB50303-2002)表16柴油发电机组安装检验批质量验收记录□□□编号:WZCXJZ/QR060602-2002) 表8 (GB50303成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录(Ⅱ)低压成套柜(屏、台)□□编号:WZCXJZ/QR060103/060202/060501/0606012002) (GB50303-表6成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录(Ⅰ)高压开关柜□□编号:WZCXJZ/QR060103/060202 (GB50303-2002) 表6成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录(Ⅲ)照明配电箱(盘)□□WZCXJZ/QR060501编号: 6 (GB50303-2002) 表低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录□□WZCXJZ/QR060402编号:- (GB503032002) 表7低压电气动力设备试验和试运行检验批质量验收记录□□□ WZCXJZ/QR060403表10 编号:(GB50303-2002)电缆沟内和电缆竖井内电缆敷设检验批质量验收记录□□□WZCXJZ/QR060204/060303编号:13(GB50303-2002)表电缆桥架安装和桥架内电缆敷设检验批质量验收记录□□□WZCXJZ/QR060302/060404编号:(GB50303-2002)表12电缆头制作、接线和线路绝缘测试检验批质量验收记录□□□WZCXJZ/QR060106/060205/060306/060407/060506/060607(GB50303-2002)表18编号:电线、电缆穿管和线槽敷线安装检验批质量验收记录□□WZCXJZ/QR060105/060305/060406/060503/060606编号:表(GB50303-2002) 15电线导管、电缆导管和线槽敷设安装检验批质量验收记录(Ⅱ)室外□□WZCXJZ/QR060104编号:(GB50303-2002)表14电线导管、电缆导管和线槽敷设安装检验批质量验收记录(Ⅰ)室内□□□WZCXJZ/QR060304/060405/060502/060605编号;(GB50303-2002)表14钢索配线安装检验批质量验收记录□□□WZCXJZ/QR060505编号:2002)(GB50303-表17架空线路及杆上电气设备安装检验批质量验收记录□□□编号:WZCXJZ/QR060101(GB50303-2002) 表4建筑电气子分部工程与分项工程相关表(GB50303-2002)表3注:本表有●符号者为该子分部工程所含的分项工程。
ICSQ/Z XJZ中国新兴建设开发总公司企业标准Q/ZXJZ J619-2004避雷引下线和变配电室接地干线敷设工程施工工艺标准2004-04-18 发布2004-05-01 实施避雷引下线和变配电室接地干线敷设工程施工工艺标准1 适用范围本工艺标准适用于建筑物避雷接地引下线和变配电室接地干线安装工程。
2 引用标准建筑电气工程施工质量验收规范GB50303-20023 施工准备3.1 所用材料的质量、技术性能必须符合设计要求和施工规范的规定。
3.2 镀锌钢材有扁钢、圆钢等,使用时应采用热镀锌材料,规格应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
3.3 辅料有螺栓、垫圈、弹簧垫圈、支架、电焊条、预埋铁件、小线、水泥、砂子、塑料管、黄油漆、绿油漆、防腐漆、银粉漆等。
3.4 作业条件3.4.1 避雷引下线暗敷设作业条件:3.4.1.1 利用主筋作引下线时,墙、柱钢筋已绑扎完。
3.4.1.2 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。
3.4.2 避雷引下线明敷设作业条件:3.4.2.1 支架安装完毕。
3.4.2.2 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。
3.4.2.3 土建外装修完毕。
3.4.3 接地干线作业条件:3.4.3.1 支架安装完毕。
3.4.3.2 保护管已预埋。
3.4.3.3 土建抹灰完毕。
3.4.4 支架安装作业条件:3.4.4.1 各种支架已运到现场。
3.4.4.2 结构工程已经完成。
3.4.4.3 室外必须有脚手架或爬梯。
3.5 主要机具: 常用电工工具、钢锯、锯条、电焊机、电焊工具、压力案子、电锤、冲击钻等。
4 操作工艺4.1 避雷引下线安装工艺流程:测量弹线定位(明)T支架安装T避雷引下线敷设固定T避雷引下线连接T防腐处理T标识T检测验收4.2 避雷引下线敷设应符合下列规定:421 接地引下线扁钢截面不得小于25mm K 4mm圆钢直径不得小于12mm。
25 避雷引下线和变配电室接地干线敷设25.1 一般规定25.1.1避雷引下线和变配电室接地干线安装工程应按已批准的设计进行施工。
25.1.2避雷引下线安装应符合以下要求:1 明装敷设引下线截面,采用镀锌圆钢时其直径不得小于8mm,采用镀锌扁钢时其截面不得小于12×4。
引下线应沿最短路线引至接地体,弯曲处应制成软弯,常规应大于90°弯。
明装引下线距墙面为15mm,每隔1500~2000mm应设置支持架固定。
2 暗装引下线,利用建筑物中钢筋混凝土柱的钢筋作为组成时,至少要选用4根柱子且每根柱子至少要有2根主筋通过连接焊接组成一体后,作为引下线。
25.1.3 引下线安装应按以下程序进行:1 利用建筑物柱内主筋作引下线,在柱内主筋绑扎后,按设计要求施工,经检查确认,才能支模;2 直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线,经检查确认不外露,才能贴面砖或刷涂料等;3 直接从基础接地体或人工接地体引出明敷的引下线,先埋设或安装支架,经检查确认,才能敷设引下线。
25.1.3 引下线测试点的设置是,先将地面以上1400mm的线段,用开口钢管、角钢等预以保护,然后在1500~1800mm处应设断接卡子作为测试点。
暗装时可引到接地电阻测定箱中。
25.1.4 接地线裸露部位应设置保护装置,以防止机械损伤。
凡易遭受损伤部位应用角钢加以保护。
接地线穿越墙壁时应预留明孔,及预埋钢管作保护套管。
25.2 施工准备25.2.1技术准备1 按照已批准的施工组织设计(施工方案)进行技术交底。
2 按施工图设计变配电室接地干线的位置进行放线、确定线路,经复核符合设计要求。
3 利用主筋作引下线时,检查钢筋连接完成情况并符合要求。
25.2.2 材料准备同24.2.2条内容。
25.2.3 施工机具同24.2.3条内容。
25.2.4 作业条件1 防雷引下线的作业条件1)防雷引下线暗敷设时建筑物(或构筑物)有脚手架或爬梯,能达到上人操作的条件。

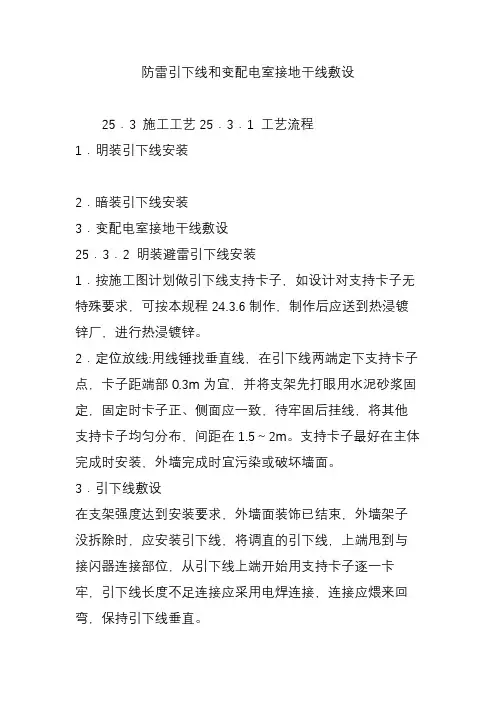

防雷引下线和变配电室接地干线敷设
25.3 施工工艺25 .3.1 工艺流程
1.明装引下线安装
2.暗装引下线安装
3.变配电室接地干线敷设
25.3.2 明装避雷引下线安装
1.按施工图计划做引下线支持卡子,如设计对支持持卡子无
特殊要求,可按本规程24.3.6 制作,制作后应送到热浸镀锌厂,进行热浸镀锌。
2.定位放线:用线锤找垂直线,在引下线两端定下支持卡子点,卡子距端部0.3m 为宜,并将支架先打眼用水泥砂浆固定,固定时卡子正、侧面应一致,待牢固后挂线,将其他支持卡子均匀分布,间距在1.5〜2m。
支持卡子最好在主体完成时安装,外墙完成时宜污染或破坏墙面。
3.引下线敷设在支架强度达到安装要求,外墙面装饰已结束,外墙架子没拆除时,应安装引下线,将调直的引下线,上端甩到与接闪器连接部位,从引下线上端开始用支持卡子逐一卡牢,引下线长度不足连接应采用电焊连接,连接应煨来回弯,保持引
线垂直。
4.断接卡子安装断接卡子一般距地1.5〜1.8m,一个单位工程高度应一致。
做法见本规程图24.3.6.(1)。
5.防腐
在有焊接接头的位置和镀锌层破坏的位置应防腐:刷二度防锈漆和2 度银粉漆。
25.3.3 暗装避雷引下线安装1.沿外墙敷设引下线在主体工程结束后,
按图纸要求定位放线,在主体施工时将
接卡子箱按施工图位置留置洞口或将箱体安装在墙
线,用U 形卡钉或钩钉(见图25.3.3.1)将引下内。
在装修前,将引
线固定在墙面上,也可采用膨胀螺栓或射钉枪射钉固钉,固定应平整牢固,接头处应采用电焊连接,焊后应刷度防锈漆。
引下线采用圆钢直径不小于10mm ,采用扁钢不小于20mm< 4mm 固定引下线上端应甩头至接闪器与接闪器连接应采用电焊焊接,也可采用U 形卡子螺栓(钢丝绳元宝卡子)连接但不小于2 个,下端入断接卡子箱,做法参见图
24.3.6.1 。
引下线也可随土建进行敷设,下端与接地装置连接好或与断接卡子箱连接好,将引下线随主体工程进度埋设于建筑物内至屋顶甩足与接闪器连接的引下线导线。
2.引下线均压环(带)敷设和连接
1 )沿结构层做引下线:利用混凝土结构的板、梁、柱钢筋做引下线和均压环(带),在板、梁、柱钢筋绑扎后,按施工图要求,对钢筋绑扎或焊接情况进行定位确认,将作引下线的均压环(带)的钢筋,可靠连接,做好记录检查,应满足设计要求。
2 )根据设计要求高层建筑为防侧击雷,需作均压环(带)
的,应与作引下线的钢筋应可靠连接,般30m 以上均应每
层设均压带,有设计应按设计要求,金属物与金属门窗应与均压环(带)或引下线可靠连接,应从均压环(带)或引下线,梁、柱的钢筋焊接圆钢或扁钢接至金属门窗,预留连接板与金属门窗相连。
见图25.3.3.2.(2)。
也可在避雷导
体窗侧的一面焊接一扁钢连接板(25X 4X 50,在一端钻
①6圆眼用6mm2多股软铜导线,两头用端子压接并挂锡,属门窗,避雷导
体连接不得小于2 处。
头接在接线板上,一头可接在金属门窗上。
大于3m2 的金
3 )幕墙金属框架,应就近与避雷引下线连接,并应符合设y计要求,
但连接处不得小于2处。
图25 .3.3.2(2)金属门窗与避雷连接作法3.引下线和均压环施工完毕应做好隐蔽验收记录。
幕墙和金属门窗避雷装置安装完毕应做好隐蔽验收记录。
25.3.4 变配电室接地干线敷设1.按图纸要求制作接地干线支架或接地端子,做法可参照
图25.3.4.1 制作好后应送镀锌厂热浸镀锌。
图25.3.4.1 接地支持卡子与接地端子制作安装图2.按
施工图放线定位,接地干线一般为明敷,也可暗敷,如过门洞,可将接地干线埋设在地下或墙内。
但应做好隐蔽记录备查。
3.根据放线定位有穿墙,穿楼板的应在土建施工时预留保
护管,若没留可用电锤打眼安装保护管,墙上保护管两端应与墙的装饰面平,楼板下面应与板平,上面应高出地平4 .按放线定位,固
20mm 。
定支持卡子或卡具,间距水平0.5〜1.5m 垂直不超过2m,转弯
0.3〜0.5m但应均匀一致,先划线打眼,如采用支持卡子应先固定埋设两端卡子,如设计无要求水平直线部分一般高度在0.3 m ,将两端卡子固定好,挂上通线在埋设其他支持卡子,不但应保证水平度,还应保证距墙距离应一致。
如采用卡板安装,应划线打眼将塑料或尼龙胀塞放在里面,用木螺丝或自攻螺丝将卡板固定牢固,支架内侧距墙间距8〜12mm 。
见图25.3.4.4 。
材料表编号名称型号及规格1 接地线见工程设计2 垫片-30 X 10 L=303卡板-30 X 10 L=884塑料胀锚螺拴①9 X 60沉头木螺钉8X 70。
