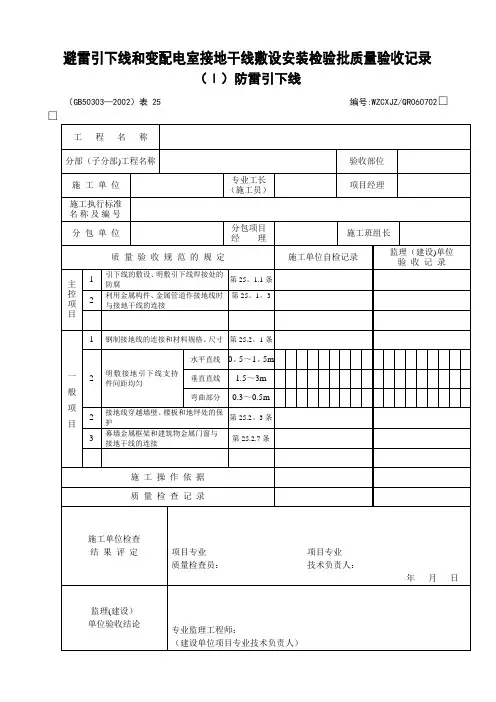

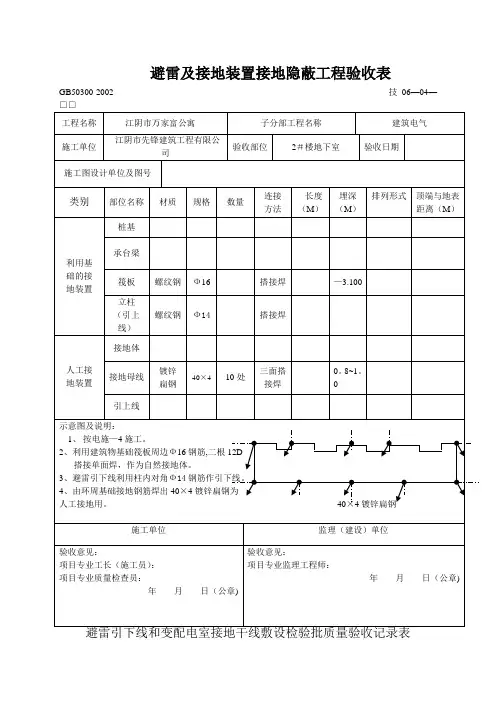

避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线（GB50303—2002）表25编号:WZCXJZ/QR060702□避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅱ)变配电室接地干线(GB50303－2002)表25编号:WZCXJZ/QR060207变压器、箱式变电所安装检验批质量验收记录（GB50303-2002)表5 编号:WZCXJZ/QR060102/060201不间断电源安装检验批质量验收记录（GB50303－2002)表9 编号：WZCXJZ/QR060603槽板配线安装检验批质量验收记录(GB50303－2002)表16编号:WZCXJZ/QR060504□□□柴油发电机组安装检验批质量验收记录(GB50303－2002）表8 编号：WZCXJZ/QR060602成套配电柜、控制柜(屏、台）和动力、照明配电箱(盘）安装检验批质量验收记录（Ⅱ）低压成套柜(屏、台)（GB50303－2002）表6 编号：WZCXJZ/QR060103/060202/060501/060601成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘)安装检验批质量验收记录（Ⅰ)高压开关柜(GB50303－2002) 表6 编号：WZCXJZ/QR060103/060202成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅲ）照明配电箱（盘)（GB50303－2002) 表6 编号：WZCXJZ/QR060501□□低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录（GB50303－2002）表7 编号：WZCXJZ/QR060402□□低压电气动力设备试验和试运行检验批质量验收记录（GB50303－2002）表10 编号：WZCXJZ/QR060403电缆沟内和电缆竖井内电缆敷设检验批质量验收记录(GB50303－2002)表13 编号：WZCXJZ/QR060204/060303□□□电缆桥架安装和桥架内电缆敷设检验批质量验收记录(GB50303－2002)表12编号：WZCXJZ/QR060302/060404电缆头制作、接线和线路绝缘测试检验批质量验收记录(GB50303—2002)表18编号：WZCXJZ/QR060106/060205/060306/060407/060506/060607电线、电缆穿管和线槽敷线安装检验批质量验收记录(GB50303－2002）表15编号：WZCXJZ/QR060105/060305/060406/060503/060606电线导管、电缆导管和线槽敷设安装检验批质量验收记录（Ⅱ)室外（GB50303—2002)表14编号：WZCXJZ/QR060104□□电线导管、电缆导管和线槽敷设安装检验批质量验收记录（Ⅰ）室内(GB50303—2002)表14 编号；WZCXJZ/QR060304/060405/060502/060605□□□钢索配线安装检验批质量验收记录(GB50303－2002)表17编号:WZCXJZ/QR060505架空线路及杆上电气设备安装检验批质量验收记录(GB50303-2002) 表4 编号:WZCXJZ/QR060101建筑电气子分部工程与分项工程相关表注：本表有●符号者为该子分部工程所含的分项工程。

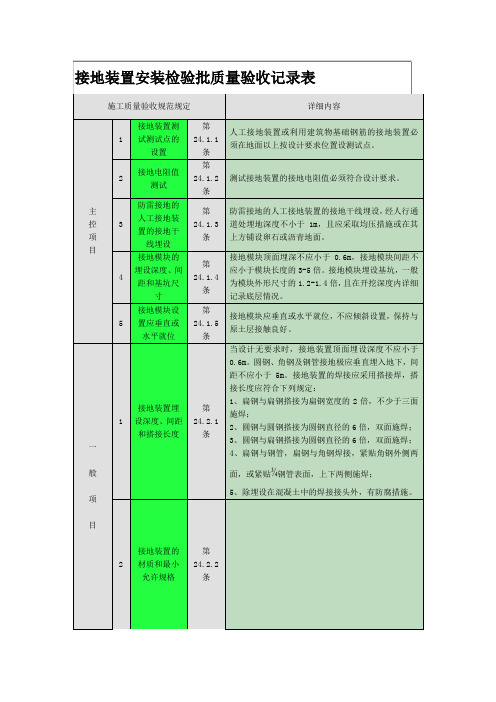

说明主控项目1．接地装置水平及垂直接地体所用的材料规格、型号、质量应符合设计要求。

当设计无要求时，接地体装置的导体截面应符合下表的规定：检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

钢接地体和接地线的最小规格注：电力线路杆塔接地体引出线的截面不应小于50 mm，引出线应热镀锌。

低压电气设备地面上外露的铜和铝接地线的最小截面（mm2）2．在爆炸和火灾危险场所内除照明设备以外的其他电气设备应采用专用的接地线。

爆炸危险环境内与接地干线相连的接地线应采用多股软绞线，其最小截面铜线应为4mm2。

易受机械损伤的部位应装设保护管。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

3．接地装置水平及垂直接地体敷设的位置和埋设深度应符合设计要求。

当设计无规定时，接地体埋设深度不应小于0.6 m。

检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

4．接地装置的接地电阻值必须符合设计要求。

检验数量：施工、监理单位均全部检查。

检验方法：测试检查。

5．人工接地装置或利用建筑物基础钢筋的接地装置应在地面以上按设计要求位置设置测试点。

爆炸危险环境内接地或接零用的螺栓应有防松装置。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

6．防雷接地的接地干线经人行通道处埋设深度不应小于1 m，且应采取均压措施或在上方铺设卵石或沥青地面。

检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

7．远动装置的直流接地、交流接地和保护接地应分开，但也可分别连接在同一接地网，连接应牢固可靠。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

一般项目1．接地线在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，穿过墙壁、楼板和地坪处均应加套钢管或其他坚固的保护套管，钢套管应与接地线间焊接金属跨接线。

检验数量：施工单位全部检查。

检验方法：观察检查。

2．明敷接地线及室内接地干线的支持件间距离应均匀，水平直线部分应为0.5～1.5 m，垂直部分应为1.5～3 m，转弯部分距转角应为0.3～0.5 m，跨越建筑物伸缩缝、沉降逢处应有补偿装置。

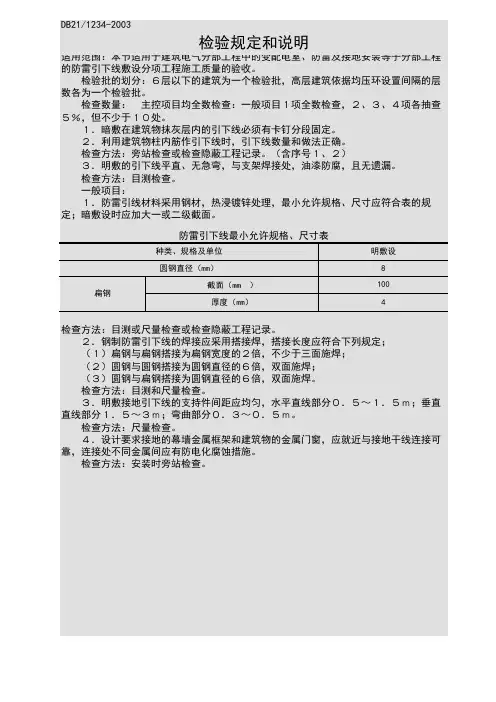

避雷引下线和变配电室接地干线敷设工程文帮避雷引下线和变配电室接地干线敷设1.1 一般规定1.1.1 避雷引下线和变配电室接地干线安装工程应按已批准的设计进行施工。

1.1.2 避雷引下线安装应符合以下要求：1 明装敷设引下线截面，采用镀锌圆钢时其直径不得小于8mm，采用镀锌扁钢时其截面不得小于12×4。

引下线应沿最短路线引至接地体，弯曲处应制成软弯，常规应大于90°弯。

明装引下线距墙面为15mm，每隔1500~2000mm应设置支持架固定。

2 暗装引下线，利用建筑物中钢筋混凝土柱的钢筋作为组成时，至少要选用4根柱子且每根柱子至少要有2根主筋通过连接焊接组成一体后，作为引下线。

1.1.3 引下线安装应按以下程序进行：1 利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；2 直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；3 直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架，经检查确认，才能敷设引下线。

1.1.3 引下线测试点的设置是，先将地面以上1400mm的线段，用开口钢管、角钢等预以保护，然后在1500~1800mm处应设断接卡子作为测试点。

暗装时可引到接地电阻测定箱中。

1.1.4 接地线裸露部位应设置保护装置，以防止机械损伤。

凡易遭受损伤部位应用角钢加以保护。

接地线穿越墙壁时应预留明孔，及预埋钢管作保护套管。

1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图设计变配电室接地干线的位置进行放线、确定线路，经复核符合设计要求。

3 利用主筋作引下线时，检查钢筋连接完成情况并符合要求。

1.2.2 材料准备同24.2.2条内容。

1.2.3 施工机具同24.2.3条内容。

1.2.4 作业条件1 防雷引下线的作业条件1）防雷引下线暗敷设时建筑物（或构筑物）有脚手架或爬梯，能达到上人操作的条件。

接地干线敷设检验批质量验收记录接地干线是电力系统中的重要设备，其敷设质量直接影响着电力系统的安全运行。

为了保证接地干线的质量，必须进行检验批质量验收。

下面是一份接地干线敷设检验批质量验收记录，详细记录了验收过程和结果。

----验收单位：XXX电力有限公司工程名称：XXX变电站接地干线敷设工程工程地点：XXX市XXX区工程单位：XXX建筑工程有限公司施工日期：XXXX年XX月XX日-XXXX年XX月XX日一、项目概况本工程是为了加强变电站接地装置的功能，提高电力系统的安全性而进行的接地干线敷设工程。

总长度为XXXm，包括XXX段。

二、检验批划分根据工程的具体情况和施工进度，将工程划分为X个检验批，分别进行质量验收。

三、质量验收项目及要求1.接地干线的规格和型号符合设计要求。

2.接地干线的截面尺寸和形状符合设计要求。

3.接地干线的材料符合国家标准和相关规范要求。

4.接地干线的焊接工艺符合焊接工艺规范要求。

5.接地干线的敷设及固定符合设计要求。

6.接地干线与引下线的接头连接可靠。

四、检查内容及结果检验批次：第X批检查单位：XXX电力有限公司检查时间：XXXX年XX月XX日1.接地干线规格和型号的检查：检查方法：查阅设计文件和相关规范要求。

检查结果：接地干线规格和型号符合设计要求。

2.接地干线截面尺寸和形状的检查：检查方法：使用尺子和卡尺测量接地干线截面的尺寸和形状。

检查结果：接地干线截面尺寸和形状符合设计要求。

3.接地干线材料的检查：检查方法：查阅供应商提供的材料质量合格证明和实物检查。

检查结果：接地干线材料符合国家标准和相关规范要求。

4.接地干线焊接工艺的检查：检查方法：查阅焊接工艺规范、焊工合格证等文件和焊接接头的外观检查。

检查结果：接地干线焊接工艺符合焊接工艺规范要求。

5.接地干线敷设及固定的检查：检查方法：查阅设计文件和施工记录，实地检查接地干线的敷设和固定情况。

检查结果：接地干线敷设及固定符合设计要求。

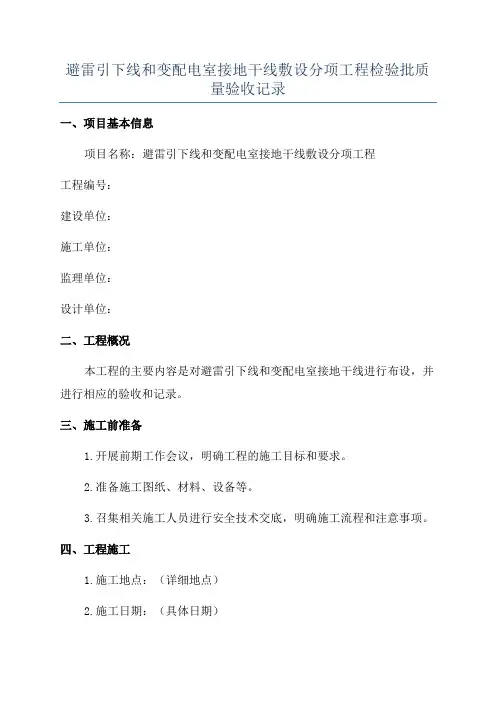

避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录一、项目基本信息项目名称：避雷引下线和变配电室接地干线敷设分项工程工程编号：建设单位：施工单位：监理单位：设计单位：二、工程概况本工程的主要内容是对避雷引下线和变配电室接地干线进行布设，并进行相应的验收和记录。

三、施工前准备1.开展前期工作会议，明确工程的施工目标和要求。

2.准备施工图纸、材料、设备等。

3.召集相关施工人员进行安全技术交底，明确施工流程和注意事项。

四、工程施工1.施工地点：（详细地点）2.施工日期：（具体日期）3.施工人员：-施工人员：（姓名）五、施工过程记录1.避雷引下线敷设-检查主线路走向，确保敷设的避雷引下线与主线路保持一定距离。

-遵循施工图纸要求，进行避雷引下线的拉、焊、打钉等工作。

-定期测量引下线的电阻值，确保其符合相关标准要求。

2.变配电室接地干线敷设-根据设计要求，选取合适的材料进行接地干线敷设。

-确保接地干线的固定牢固，并正确连接到变配电室的地网上。

-进行接地干线的电阻测试，以确保其接地效果符合规定标准。

六、质量验收结果根据以上施工过程记录和实际情况，经检验人员检查，该工程的避雷引下线和变配电室接地干线敷设质量符合设计要求和相关标准。

验收结果如下：1.避雷引下线-敷设位置合理，与主线路保持适当距离。

-引下线的焊接、打钉等工作符合要求。

-引下线的电阻值符合相关标准。

2.变配电室接地干线-敷设位置准确，与地网连接牢固。

-干线的材料选用合理，敷设牢固。

-干线的电阻值符合相关标准。

七、存在的问题及解决措施1.问题：-部分引下线的接头连接不牢固。

解决措施：-针对接头不牢固的问题，进行重新焊接，确保连接牢固。

2.问题：-部分接地干线的固定方式不稳固。

解决措施：-加强对接地干线的固定，确保其稳固可靠。

八、工程质量评定和验收结论经过检查和整改后，避雷引下线和变配电室接地干线的敷设工程符合设计要求和相关标准。

验收结论为合格。
