CASS坐标转换导入(南方)全站仪调出使用

如何使用南方CASS7.0成图系统
1.打开CASS →NTS-TRANSFER-V1.7 →NTS-TRANSFER-V1 →通讯(com)NTS-310/350全站仪→计算机
2.打开全站仪→M →F3 →内存管理翻2页（S.0) →F1：数据传输→F1发送数据→F2：坐标数据→ENT→回到桌面按确定→全站仪选择（是）（或者F1：测量数据）
3.转换：选择NTS-310/350坐标数据→CASS坐标→把数据最末端的符号删除→文件另存为→在文件名中输入个标题后面必须加.dat （CASS认可）→关闭南方数据传输
4.后退双击进入南方CASS7.0成图系统→绘图处理→展高程（空格）→在桌面中找到之前所存的标题→打开→选择绘图比例尺→回车→输PL圈范围最后按输C闭合→等高线→建立DTM选择由图面高程点生成→选取高程点的范围→绘制等值线→工程应用→DTM土方计算→根据图上高程点→白色线确定即可。

全站仪数据转换CASS数据的方法全站仪是一种测量仪器，用于测量地面上的各种点的三维坐标。

CASS （Computer-Aided Surveying and Mapping）是一种专业的测量和地理信息系统软件。

在实际测量工作中，我们经常需要将全站仪采集到的数据转换为CASS软件能够识别和处理的数据格式。

本文将详细介绍全站仪数据转换为CASS数据的方法。

一、数据准备在进行数据转换之前，我们首先需要准备好全站仪采集到的数据和CASS软件。

全站仪采集到的数据通常以文本文件的形式保存，包含点的坐标、高程等信息。

CASS软件则需要提前安装并配置好。

二、数据预处理在进行数据转换之前，我们需要对全站仪采集到的数据进行预处理，以确保数据的准确性和完整性。

首先，我们需要检查数据文件的格式是否符合CASS软件的要求。

如果不符合，我们可以使用文本编辑器或数据处理软件进行格式转换。

其次，我们需要检查数据文件中是否存在异常值或错误数据。

如果存在，我们需要进行修正或删除。

三、数据转换1. 打开CASS软件并创建新项目。

2. 在CASS软件中选择“导入数据”或类似的选项。

3. 在弹出的对话框中选择全站仪数据文件，并确认导入选项。

4. 根据需要，选择坐标系、单位和其他参数。

5. 点击“导入”按钮开始数据转换。

6. 等待数据转换完成，CASS软件将自动将全站仪数据转换为CASS数据格式。

四、数据校验和调整在数据转换完成后，我们需要对转换后的数据进行校验和调整，以确保数据的准确性和一致性。

首先，我们可以在CASS软件中查看转换后的数据是否与全站仪数据一致。

其次，我们可以进行一些常见的数据调整操作，如坐标平差、高程校正等。

五、数据导出在完成数据校验和调整后，我们可以将转换后的CASS数据导出为需要的格式。

CASS软件通常支持多种导出格式，如DXF、CSV等。

根据需要，选择合适的导出格式并保存数据文件。

六、数据应用转换后的CASS数据可以在CASS软件中进行各种测量和地理信息系统分析。

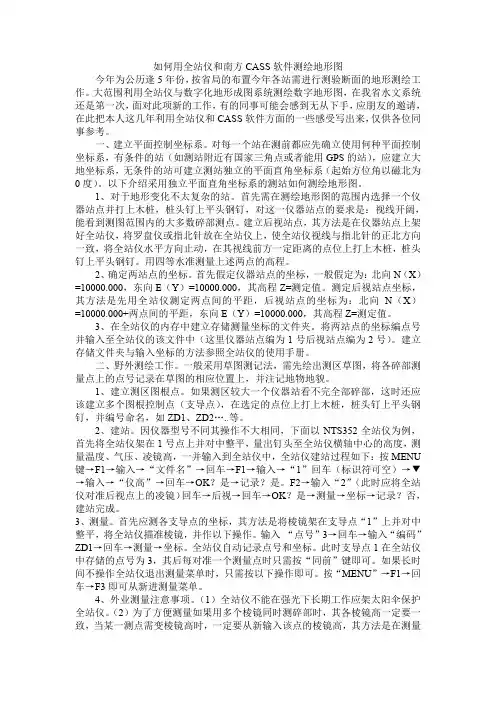

如何用全站仪和南方CASS软件测绘地形图今年为公历逢5年份，按省局的布置今年各站需进行测验断面的地形测绘工作。

大范围利用全站仪与数字化地形成图系统测绘数字地形图，在我省水文系统还是第一次，面对此项新的工作，有的同事可能会感到无从下手，应朋友的邀请，在此把本人这几年利用全站仪和CASS软件方面的一些感受写出来，仅供各位同事参考。

一、建立平面控制坐标系。

对每一个站在测前都应先确立使用何种平面控制坐标系，有条件的站（如测站附近有国家三角点或者能用GPS的站），应建立大地坐标系，无条件的站可建立测站独立的平面直角坐标系（起始方位角以磁北为0度）。

以下介绍采用独立平面直角坐标系的测站如何测绘地形图。

1、对于地形变化不太复杂的站。

首先需在测绘地形图的范围内选择一个仪器站点并打上木桩，桩头钉上平头钢钉，对这一仪器站点的要求是：视线开阔，能看到测图范围内的大多数碎部测点。

建立后视站点，其方法是在仪器站点上架好全站仪，将罗盘仪或指北针放在全站仪上，使全站仪视线与指北针的正北方向一致，将全站仪水平方向止动，在其视线前方一定距离的点位上打上木桩，桩头钉上平头钢钉。

用四等水准测量上述两点的高程。

2、确定两站点的坐标。

首先假定仪器站点的坐标，一般假定为：北向N（X）=10000.000，东向E（Y）=10000.000，其高程Z=测定值。

测定后视站点坐标，其方法是先用全站仪测定两点间的平距，后视站点的坐标为：北向N（X）=10000.000+两点间的平距，东向E（Y）=10000.000，其高程Z=测定值。

3、在全站仪的内存中建立存储测量坐标的文件夹。

将两站点的坐标编点号并输入至全站仪的该文件中（这里仪器站点编为1号后视站点编为2号）。

建立存储文件夹与输入坐标的方法参照全站仪的使用手册。

二、野外测绘工作。

一般采用草图测记法，需先绘出测区草图，将各碎部测量点上的点号记录在草图的相应位置上，并注记地物地貌。

1、建立测区图根点。

全站仪的使用内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。

与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。

我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R 系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

For personal use only in study and research; not for commercial use南方CASS坐标转换方法摘要本文介绍了1954年北京坐标系、1980西安坐标系及其相互关系、转换原理及利用软件进行数据转换的两种方法。

关键词：坐标系坐标转换方法近几年来，在测绘行政主管部门的推动下，我国西安80坐标系正在逐步得到使用，第二次全国土地调查已明确要求平面控制使用80西安坐标系统,省级基础测绘成果1:10000地形图也采用了1980西安坐标系，现有1954年北京坐标系将逐渐向1980西安坐标系过渡，但是，五十年来，我国在1954年北京坐标系下完成的大地控制及基本系列地形图数量巨大,价值巨大，必须充分利用。

在当前测绘生产中既存在将54系转成80系的问题，也有相反的情况。

一、北京54坐标系、西安80坐标系及其相互关系1954年北京坐标系是我国五十年代由原苏联1942年普尔科沃坐标系传算而来，采用克拉索夫斯基椭球体，其参数为：长半轴为6378245米，扁率为1／298.3。

这个坐标系的建立在我国国民经济和社会发展中发挥了巨大的作用，但该坐标系存在着定位后的参考椭球面与我国大地水准面不能达到最佳拟合，在中国东部地区大地水准面差距自西向东增加最大达+68米；其椭球的长半轴与现代测定的精确值相比109米的缺陷；定向不明确，椭球短轴未指向国际协议原点CIO，也不是中国地极原点JYD1968.0；起始大地子午面也不是国际时间局BIH所定义的格林尼治平均天文台子午面。

同时,该系统提供的大地点坐标是通过局部平差逐级控制求得的，由于施测年代不同、承担单位不同，不同锁段算出的成果相矛盾，给用户使用带来困难。

1978年4月,中国在西安召开了全国天文大地网平差会议,在会议上决定建立中国新的国家大地坐标系，有关部门根据会议纪要,开展并进行了多方面的工作,建成了1980西安国家大地坐标系(GDZ80)，该坐标系全面描述了椭球的4个基本参数,同时反映了椭球的几何特性和物理特性，这4个参数的数值采用的是1975年国际大地测量与地球物理联合会第16届大会的推荐值(简称IGA-1975椭球) 。

原创南方CASS数据传输--CASS读取全站仪数据图文教程本例教程高清视频下载地址：优酷播放地址：一、系统环境：1.操作系统WINXP；2.应用环境：南方CASS7.0FORCAD2004或CAD20063.实例全站仪NikonDTM352及其操作模拟器；4.全站仪数据传输软件：北京中翰仪器公司ZhonghanDataProcessorV4.8数据传输软件；二、常见全站仪数据传输线介绍：通常黑白屏DOS界面的全站仪传输观测数据的数据线主要使用的是Hirose接口与RS232接口,连接全站仪端的是6芯的Hirose接口,而连接电脑PC端的是9芯RS232也称为串行接口或COM1接口,如下图所示：现在很多新式的PC机和笔记本电脑不再配置RS232串行接口,而USB通用串行接口开始流行,为解决全站仪数据传送问题,出现了采用Hirose接口与USB接口的数据传输线,或者采用RS232与USB转接头来解决如下图.三、设置正确的通讯参数在使用数据线下载/上传数据之前,必须对通讯参数进行配置,通讯参数包括通讯端口、波特率、数据位、停止位和检校位等.计算机对应端口的通讯参数设置,必须与全站仪上的通讯参数设置一致,全站仪和计算机才能通过数据线正常联机通讯.当计算机的串行接口COM1和COM2没有被其他应用程序占用时,Hirose接口与RS232接口的数据线默认使用的就是COM1或COM2,而Hirose接口与USB接口的数据线在使用之前,都需要预先安装USB TORS232的数据线驱动程序,才能正常下载/上传数据,而且数据线使用的计算机端口可能就不是COM1或COM2了,而是COM3或以上的端口.下面跟大家介绍一下如何查看数据线占用的计算机串行端口号,以及设置通讯参数的方法：1.鼠标右键单击我的电脑--右键菜单属性,打开系统属性对话框中的硬件选项卡,单击“设备管理器”按钮,打开设备管理器对话框,在列表中找到“端口COM和LPT”,单击“+”号展开端口树,可以看到除了COM1和COM2以外端口--新出现了端口COM3,该端口就是全站仪数据线占用的串行端口.如下图：2.右键单击新出现的端口COM3--右键菜单属性,打开COM3的属性对话框,我们就可以看到该端口的通讯参数了,通常这些参数与全站仪内的通讯参数是一致的可预先打开全站仪的通讯设置页面,对照查看通讯参数.如果与全站仪内的通讯参数不同就可以进行修改.另外,通过单击“高级”按钮,打开“COM3的高级设置”对话框,通过底部的“COM端口号”列表,可以修改数据线所占用的端口号,但是不能修改为列表“使用中”的端口号.如下图：通过在计算机上设置正确的通讯参数,使用与全站仪配套的数据传输软件,就可以将全站仪内的观测数据下载到计算机,或将计算机上保存的特定格式的控制点坐标数据上传到全站仪内了.下面,首先向大家介绍直接使用CASS软件读取全站仪内数据的功能.四、使用CASS读取全站仪内数据1.使用数据线把全站仪和计算机连接起来,并打开全站仪菜单内的数据通讯页面,提前准备好将数据下载到计算机.2.南方CASS7.1成图系统,单击数据--读取全站仪数据,打开“全站仪内存数据转换”对话框,在“仪器”列表中选择对应的全站仪品牌和型号,当复选框“联机”被选中时,可以设置下方的通讯参数,请设置好全站仪对应的通讯参数：通讯端口、波特率、数据位、停止位和检校位等.“通讯临时文件”默认为ProgramFiles\CASS70\SYSTEM\tongxun.$$$；点击“CASS”坐标文件”右侧的“选择文件”按钮,弹出“输入CASS坐标数据文件名”对话框,请指定全站仪将要输出的CASS坐标数据文件名和保存路径.如下图：3.返回“全站仪内存数据转换”对话框后,单击“转换”按钮,绘图区弹出“CAD信息”对话框提示“请先在微机上回车,然后在全站仪上回车”,根据提示信息,单击“确定”按钮后,再按下全站仪数据下载页面对应的开始下载数据的按键.开始传送数据时,在CAD的命令行会显示出正在下载的数据.数据下载结束并成功后,可以到指定的保存路径下找到CASS格式的dat展点坐标数据文件.如果全站仪输出的数据不正确,则会弹出“数据文件格式不对”的CAD信息提示框.如下图.提示：如果你是通过全站仪配套的数据传输软件下载数据,并将全站仪数据预先保存为CASS读取全站仪数据功能支持的格式文件时,在“全站仪内存数据转换”对话框中,可不选中“联机”复选框,在“通讯临时文件：”下指定预先保存的全站仪数据文件的打开路径,在“CASS坐标文件：”下指定CASS格式坐标文件的保存路径和文件名,来完成全站仪数据转为CASS格式数据.--详见由于CASS中的读取全站仪数据功能,支持的仪器品牌和型号对应的数据文件格式类型有限,建议大家直接使用全站仪配套的数据传输软件下载坐标数据文件,然后再转换为CASS格式的dat展点坐标数据文件.下面以北京中翰仪器公司ZhonghanDataProcessorV4.8数据传输软件为例,介绍全站仪内数据的下载.五、ZhonghanDataProcessorV4.8数据传输软件1.使用数据线把全站仪和计算机连接起来,并打开全站仪菜单内的数据通讯页面,提前准备好将数据下载到计算机.2.打开ZhonghanDataProcessorV4.8数据传输程序,点击数据传输菜单--通讯参数设定,弹出“通讯参数设定”对话框,请设置全站仪数据线对应的通讯参数后,单击OK.如下图：3.点击数据传输菜单--下载到计算机,弹出“计算机已准备就绪,按OK键开始等待仪器过来的数据”提示框,单击OK按钮后,再按下全站仪上数据下载页面对应的开始下载数据的按键.如图：4.全站仪数据传送完毕后,单击文件处理菜单--另存为,打开“另存为”对话框,指定保存的文件名和路径.这里保存的"Test_xyz.txt”全站仪坐标数据文件格式为：点号,XN坐标,YE坐标,H高程,code属性代码/编码如果测点记录时无地物属性代码,此处方括号内code属性代码/编码数据字段可以缺省,即为空值字段.如图无属性代码的全站仪坐标数据：5.单击格式转换菜单--Pn,X,Y,Z,C-->南方CASS格式后,全站仪下载的坐标数据自动转换为南方CASS展点坐标数据格式,如图：6.全站仪数据格式转换完毕后,单击文件处理菜单--另存为,打开“另存为”对话框,指定保存的文件名和路径.这里保存的"Test_cass.dat”南方CASS展点坐标数据格式为：点号,code属性代码/编码,YE坐标,XN坐标,H高程如果测点记录时无地物属性代码,此处方括号内code属性代码/编码数据字段可以缺省,即为空值字段.因此,在CASS中称为有码坐标数据DAT文件或无码坐标数据DAT文件.该格式数据可以直接在CASS中展会野外测点.如图CASS的无码坐标数据DAT文件：。

CASS软件坐标转换方法CASS软件是美国国家大地测量局（NIMA）开发的用于地理信息处理和地球空间测量的软件。

CASS软件的坐标转换是将一个坐标系中的点的坐标值转换为另一个坐标系中对应点的坐标值，其中包括中央子午线偏移、大地高、椭球参数等多方面的考虑。

下面将介绍CASS软件的坐标转换方法。

一、坐标系选择和椭球体选择在进行坐标转换之前，首先需要明确选择的坐标系和椭球体类型。

在CASS软件中，可以通过选择不同的坐标系和大地椭球体类型来实现坐标的转换。

一般来说，坐标系包括相应地区的UTM、国家坐标系等，而椭球体类型则包括WGS84、GS80、世界1945等。

二、坐标转换参数的选择在进行坐标转换之前，需要根据不同的坐标系和椭球体类型选择相应的坐标转换参数。

一般来说，坐标转换参数包括中央子午线偏移、大地高和椭球参数三个方面。

中央子午线偏移指的是原始坐标系中的中央子午线与转换后坐标系中的中央子午线的距离，一般以单位度来表示。

大地高则是指原始坐标系和转换后坐标系中的大地水准面的高度差，一般以米为单位。

椭球参数则包括椭球长半轴、椭球扁率等内容。

三、坐标转换方法选择一般来说，CASS软件中坐标转换的方法主要包括以下几种：1. 等角投影法等角投影法是一种无旋翼平面直角坐标系下的坐标转换方法，可将经纬度坐标值转换为平面坐标值。

该方法的优点是精度高，误差小，适用于大规模工程的精确测量。

但缺点是在极地地区或经度跨度较大的区域，存在较大的误差。

2. 反距离权重法反距离权重法是一种针对某一坐标系内部的坐标转换方法，可通过根据原始坐标系和转换后坐标系中的一定数量的点的坐标值，计算原始坐标系中其他点与这些点的距离并根据距离的大小对其对应坐标值进行加权平均来实现坐标的转换。

3. 水平纠正法水平纠正法是一种将中国区域地质坐标系（经纬度）与国家椭球体标准坐标系（高斯-克吕格坐标系）之间的坐标转换方法。

该方法的优点是计算简便，误差较小，适用范围较广，但缺点是必须在地面采样大量数据，且数据应分布均匀。

南方全站仪使用方法
今天我们要聊聊南方全站仪的使用方法是怎样的，对于南方全站仪使用方法可能大家觉得它听起来很高科技，很难懂的样子，但其实难懂，接下来让我们一起来探索南方全站仪使用方法吧！
我们要先弄懂什么事南方全站仪，它就像一个超级厉害的指南针和望远镜的结合体一样。

它可以帮助人们分别方向在哪、距离优多远、高度有多高度。

南方全站仪的使用的地方也很多，在建筑工地由使用、在地理勘测中，在户外探险中，都有用到南方全站仪。

那么我们所说的南方全站仪到底怎样使用呢？下面详细的说明一下：
1.先给南方全站仪开机，并让它“热热身”，就像我们早上起床要先伸伸懒
腰一样。

2.根据要使用南方全站仪的领域去设置一些参数，如测量单位、测量的标准
啊这些参数。

3.拿着全站仪的望远镜对准你想要测量的目标，就像我们用望远镜看星星一
样。

4.当你对准目标后，全站仪就会开始工作，帮你测量出你想知道的信息了。

5.最后，别忘了把测量到的数据记录下来，这样你就可以知道目标的具体位
置了。

三、南方全站仪也有使用小技巧，接下来一起来看一看：
1.使用南方全站仪测量的时候，要稳一点，手可别抖，只有保持稳定才能准
确测出结果，要不人数据就会不一定准。

2.如果在户外不得不使用南方全站仪的时候，最好避免不要被强烈的太阳直
接照射着全站仪，给它遮一下阳光，要不然它可能会“中暑”抛锚的。

3.使用南方全站仪一段时间后，需要保养一下，这样南方全站仪不会那么快
损坏。

以上这些内容就是我整理的南方全站仪的使用方法，大家明白了吗？。

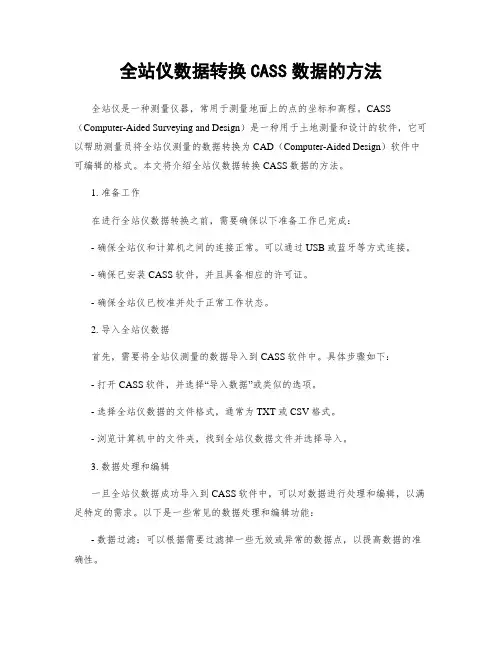

全站仪数据转换CASS数据的方法全站仪是一种测量仪器，常用于测量地面上的点的坐标和高程。

CASS （Computer-Aided Surveying and Design）是一种用于土地测量和设计的软件，它可以帮助测量员将全站仪测量的数据转换为CAD（Computer-Aided Design）软件中可编辑的格式。

本文将介绍全站仪数据转换CASS数据的方法。

1. 准备工作在进行全站仪数据转换之前，需要确保以下准备工作已完成：- 确保全站仪和计算机之间的连接正常。

可以通过USB或蓝牙等方式连接。

- 确保已安装CASS软件，并且具备相应的许可证。

- 确保全站仪已校准并处于正常工作状态。

2. 导入全站仪数据首先，需要将全站仪测量的数据导入到CASS软件中。

具体步骤如下：- 打开CASS软件，并选择“导入数据”或类似的选项。

- 选择全站仪数据的文件格式，通常为TXT或CSV格式。

- 浏览计算机中的文件夹，找到全站仪数据文件并选择导入。

3. 数据处理和编辑一旦全站仪数据成功导入到CASS软件中，可以对数据进行处理和编辑，以满足特定的需求。

以下是一些常见的数据处理和编辑功能：- 数据过滤：可以根据需要过滤掉一些无效或异常的数据点，以提高数据的准确性。

- 数据校正：如果全站仪在测量过程中存在误差，可以进行数据校正，以提高测量结果的准确性。

- 数据编辑：可以对数据进行编辑，如添加或删除测量点、修改坐标等。

4. 数据导出完成数据处理和编辑后，可以将数据导出为CASS软件支持的格式，以便在其他软件中使用。

以下是一些常见的数据导出格式：- DXF格式：可以将数据导出为DXF格式，以便在CAD软件中进行进一步的设计和编辑。

- CSV格式：可以将数据导出为CSV格式，以便在Excel等电子表格软件中进行进一步的分析和处理。

- TXT格式：可以将数据导出为TXT格式，以便在其他软件中使用。

5. 数据验证和校验在导出数据之前，建议对数据进行验证和校验，以确保数据的准确性和完整性。

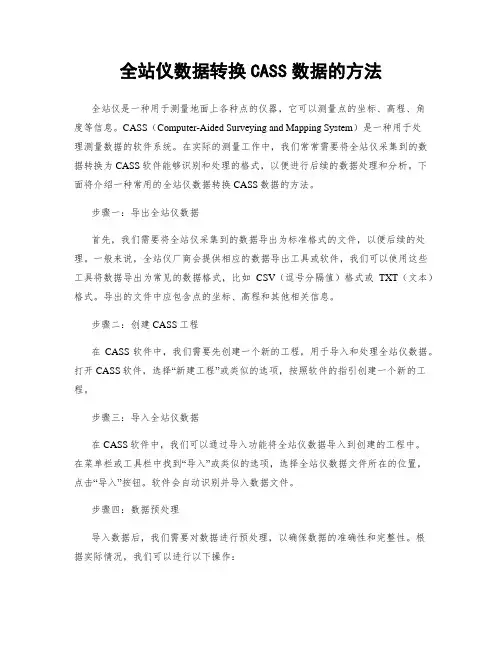

全站仪数据转换CASS数据的方法全站仪是一种用于测量地面上各种点的仪器，它可以测量点的坐标、高程、角度等信息。

CASS（Computer-Aided Surveying and Mapping System）是一种用于处理测量数据的软件系统。

在实际的测量工作中，我们常常需要将全站仪采集到的数据转换为CASS软件能够识别和处理的格式，以便进行后续的数据处理和分析。

下面将介绍一种常用的全站仪数据转换CASS数据的方法。

步骤一：导出全站仪数据首先，我们需要将全站仪采集到的数据导出为标准格式的文件，以便后续的处理。

一般来说，全站仪厂商会提供相应的数据导出工具或软件，我们可以使用这些工具将数据导出为常见的数据格式，比如CSV（逗号分隔值）格式或TXT（文本）格式。

导出的文件中应包含点的坐标、高程和其他相关信息。

步骤二：创建CASS工程在CASS软件中，我们需要先创建一个新的工程，用于导入和处理全站仪数据。

打开CASS软件，选择“新建工程”或类似的选项，按照软件的指引创建一个新的工程。

步骤三：导入全站仪数据在CASS软件中，我们可以通过导入功能将全站仪数据导入到创建的工程中。

在菜单栏或工具栏中找到“导入”或类似的选项，选择全站仪数据文件所在的位置，点击“导入”按钮。

软件会自动识别并导入数据文件。

步骤四：数据预处理导入数据后，我们需要对数据进行预处理，以确保数据的准确性和完整性。

根据实际情况，我们可以进行以下操作：1. 数据清理：检查数据中是否存在错误或异常值，如坐标超出范围、高程异常等，对于异常值可以进行删除或修正。

2. 数据配准：如果全站仪采集到的数据与现有的基准坐标系不一致，我们需要进行数据配准，将数据转换为目标坐标系。

3. 数据筛选：根据需要，我们可以对数据进行筛选，只保留需要的点或区域，以便后续的处理和分析。

步骤五：数据转换完成数据预处理后，我们可以开始进行数据转换，将全站仪数据转换为CASS软件能够识别和处理的格式。

2012-02-27 22:09【原创】南方CASS数据处理--全站仪坐标数据转换为CASS坐标数据格式图文教程本例教程高清视频下载地址：#优酷播放地址：一、系统环境：1. 操作系统 WIN XP ；2.应用软件：南方CASS7.0 FOR CAD2004 或CAD2006 （）3.应用软件：Microsoft Office Excel 2003；在实际工作中，我们使用的全站仪品牌和型号各不相同，从全站仪内存中下载到计算机上保存的坐标数据文件格式也不同。

然而，需要将这些不同格式的测点坐标数据文件展绘到CASS绘图区中，必须将全站仪导出的各种坐标数据格式文件转换为统一的CASS格式的坐标数据文件，才能在CASS软件中进行绘图工作。

下面跟大家交流一下，如何将全站仪导出的坐标数据转换为CASS坐标数据格式的两种基本方法和操作过程：方法一. 使用CASS联机数据传输功能使用数据线连接全站仪和计算机，通过设置正确的通讯参数后，由CASS数据传输处理功能，直接联机读取全站仪内存数据与并完成CASS格式坐标数据的转换。

操作过程详见--【原创】南方CASS数据传输--CASS读取全站仪数据图文教程CASS联机数据处理功能支持的仪器/设备主要有：●E500南方手簿，南方NTS-320坐标/测量、南方NTS500系列，南方NTS600系列；●托普康GTS-200坐标/测量；●索佳SET系列，索佳POWERSET；●尼康DTM-310，尼康DTM-500，尼康DTM-730；●徕卡GSI格式，徕卡IDX格式；●蔡司仪器；●宾得仪器；●捷创力仪器；●科力达KTS400系列，科力达KTS500系列。

方法二. 使用CASS脱机数据处理功能1. 使用全站仪配套的数据传输软件下载坐标数据，并保存为南方CASS可以转换处理的数据格式（如方法一中的仪器列表）。

2. 在CASS中脱机读取保存的数据文件，并转换为CASS格式的坐标数据文件：【数据】菜单--【读取全站仪数据】，弹出“全站仪内存数据转换”对话框，在顶部“仪器”列表中选择正确的类型，不要选中“联机”复选框后，通讯参数相关项目不可用。

全站仪数据转换CASS数据的方法全站仪是一种用于测量地面上点的三维坐标的仪器，它可以测量水平角、垂直角和斜距，从而计算出点的坐标。

CASS（Computer-Aided Survey System）是一种用于处理测量数据的软件，它可以将全站仪采集到的数据进行处理和分析。

下面将介绍如何将全站仪数据转换为CASS数据的方法。

1. 准备工作在进行数据转换之前，首先需要确保全站仪和计算机之间已建立好连接，并且已安装好CASS软件。

确保全站仪的电源充足，并且在使用过程中保持稳定。

2. 导出全站仪数据首先，打开全站仪的测量模式，并选择需要测量的点。

使用全站仪进行测量，并将测量结果保存在仪器的内存中。

然后，将全站仪与计算机连接，使用数据线将全站仪与计算机相连。

在全站仪的菜单中选择导出数据选项，并选择导出为CASS格式。

将数据导出到计算机的指定文件夹中。

3. 打开CASS软件在计算机上打开CASS软件，并选择新建项目。

输入项目的名称和相关信息，并创建一个新的项目文件夹。

在CASS软件的界面中，选择导入数据选项，并浏览到之前保存全站仪数据的文件夹中。

选择导入的数据文件，并点击确定。

4. 数据转换CASS软件将自动读取并解析导入的全站仪数据。

在数据转换之前，需要进行一些参数设置，如坐标系、高程基准等。

根据实际情况进行设置，并点击确定。

然后，CASS软件将根据全站仪数据计算出各个点的坐标，并将其显示在软件界面上。

5. 数据处理和分析一旦数据转换完成，您可以对数据进行进一步的处理和分析。

CASS软件提供了一系列的功能，如数据编辑、坐标转换、图形绘制等。

您可以根据需要对数据进行编辑，删除不需要的点或者添加额外的信息。

您还可以将数据转换为其他格式，如CAD格式或者GIS格式，以便在其他软件中使用。

6. 导出CASS数据完成数据处理和分析后，您可以将数据导出为CASS格式或者其他格式。

在CASS软件的菜单中选择导出数据选项，并选择导出为CASS格式。

如何使用全站仪进行坐标变换与坐标转换全站仪是一种测量仪器，广泛应用于土木工程、建筑工程等领域。

它能够高精度地测量地面各点的坐标，并且还能进行坐标变换和坐标转换。

在实际的工程测量中，合理地利用全站仪进行坐标变换和坐标转换，有助于提高测量的精度和效率。

本文将介绍如何使用全站仪进行坐标变换和坐标转换的方法和技巧。

一、什么是坐标变换和坐标转换？坐标变换是指将一个坐标系中的点的坐标转换为另一个坐标系中的坐标。

在工程测量中，常常需要将测量数据从局部坐标系转换为全局坐标系，或者从一个全局坐标系转换为另一个全局坐标系。

坐标变换的目的是使不同坐标系下的测量数据能够有效地对应和比较。

坐标转换是指将一种坐标表示方式转换为另一种坐标表示方式。

在工程测量中，使用的坐标表示方式有多种，如笛卡尔坐标、大地坐标、平面坐标等。

坐标转换的目的是使不同的坐标表示方式可以互相转换，方便计算和处理。

二、全站仪进行坐标变换的基本原理全站仪通过测量仪器自身的方向、仰角和距离等参数，可以测量出目标点相对于仪器的坐标。

基于这些测量数据，可以采用坐标变换的方法将目标点的坐标转换为其他坐标系中的坐标。

在进行坐标变换时，需要先确定参考点。

参考点是已知坐标的一个点，在使用全站仪进行测量时，可以通过测量该点的坐标来确定坐标系之间的转换关系。

一般情况下，参考点的坐标已经通过其他测量手段（如GPS）获得。

坐标变换的基本原理是利用已知坐标的参考点，通过测量目标点与参考点之间的距离和角度等参数，计算出目标点相对于参考点的坐标。

然后通过坐标转换的方法，将目标点的坐标转换为其他坐标系中的坐标。

三、全站仪进行坐标转换的方法全站仪进行坐标转换的方法有多种，常见的有：1. 坐标基准转换：坐标基准转换是将一个坐标系下的坐标转换为另一个坐标系下的坐标。

这种转换常常用于将局部坐标系的测量数据转换为全球坐标系（如大地坐标系）的测量数据。

基于已知的参考点坐标，可以利用全站仪测量目标点相对于参考点的坐标，然后通过坐标基准转换的公式，将目标点的坐标转换为全球坐标系中的坐标。

"CASS" 是"Coordinate Array Support System"（坐标数组支持系统）的缩写，它是美国联邦地理空间数据转换标准的一部分。

CASS 坐标转换是用来实现坐标系统之间的转换的。

以下是使用CASS 坐标转换的步骤：
1. 准备数据：首先，你需要准备要转换的坐标数据。

这些数据可能来自于不同的坐标系统或投影方式。

2. 获取CASS 转换工具：你需要获取一个CASS 转换工具，例如GDAL（Geospatial Data Abstraction Library）库中的proj.4 库，它提供了CASS 转换所需的功能。

3. 定义转换参数：针对你的坐标转换需求，你需要定义转换参数。

转换参数包括源坐标系统和目标坐标系统的相关信息，如椭球体参数、投影方式等。

4. 使用转换工具进行转换：将准备好的源坐标数据和转换参数输入到CASS 转换工具中，进行坐标转换操作。

具体的调用方法和语法会根据所使用的转换工具而有所不同。

5. 处理转换结果：转换完成后，你会得到转换后的目标坐标
数据。

你可以将转换结果保存到文件或者进行后续的数据处理和分析操作。

需要注意的是，CASS 坐标转换需要了解坐标系统的相关知识，并正确理解和定义转换参数。

因此，在使用CASS 坐标转换之前，建议先对坐标系统和投影方式有一定的了解，并阅读相关的文档和参考资料，以确保正确使用和处理坐标转换操作。

南方全站仪通用使用方法二、参数设置1．从菜单键中设置：(1) MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置→F1先输测点?F2先测量?2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量第3/5页（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过) →F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量第4/5页按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。

南方CASS坐标转换方法
南方Cass空间坐标系是一种多半球的椭球体的平面坐标系，它是由两个圆柱坐标组成，一个是X-Y坐标，即经度和纬度；另一个是Z坐标，即高程坐标。

它是以格雷厄姆椭球（GRS80）坐标系为基础，对椭球体进行投影变换，用平面投影方式反映地理位置的坐标系统，适用于中国大陆南部及其周边地区。

（1）将南方CASS坐标转换为世界大地坐标系（WGS-84）和中国大地坐标系（CGCS2000）的高斯-克吕格坐标。

由于两种坐标系统的椭球体参数存在差异，单独转换会有精度误差。

因此，需要使用椭球体参数换算，将SCS坐标转换成高斯-克吕格坐标（通常简称为GK坐标），再利用两种椭球体坐标间的转换，将GK坐标转换成WGS-84和CGCS2000坐标系的高斯-克吕格坐标（两个坐标系的椭球体参数一致，可以抵消精度误差）。

（2）将WGS-84和CGCS2000坐标系的高斯-克吕格坐标转换为经纬度坐标。

将WGS-84和CGCS2000坐标系的高斯-克吕格坐标直接转换为经纬度坐标。

excel坐标数据如何转换导入(南方)全站仪调出使用
2012-4-12 10:09
满意回答
（1）拿出全站仪说明书，查看关于上传坐标数据格式的介绍，或参照全站仪导出坐标数据的格式，便于将你要上传到仪器的坐标数据也编辑为全站仪可识别的坐标数据格式。

举个例子，如果某台全站仪导出的坐标数据的格式为：
点号，X北坐标，Y东坐标，H高程，
（2）把需要上传的坐标数据，在EXCEL中的编辑为如下顺序：
第一列：点号值
第二列：X北坐标值
第三列：Y东坐标值
第四列：H高程值
你的EXCEL文件中，把表头“桩号”“X坐标值”“Y坐标值”删除掉，还有把数据中的“X=” “Y=”也替换掉，只保留数值。

（3）在Excel中将该文件保存为 *. CSV 逗号分隔文件
（4）将保存的*.csv逗号分隔文件扩展名修改为*.txt文本文件。

（5）使用全站仪数据传输软件，将指定格式的坐标数据*.txt文件上传入全站仪内。

Cass软件坐标转换方法
1、绘图处理——展野外测点点号（把转换前后的控制点展到图上）
选择控制点文件——打开
2、地物编辑——坐标转换
2.1】打开“坐标转换”窗口——点拾取——从图上前面展的控制点中，选择转换前的控制点坐标。

2.2】如“坐标转换”第2步，点击下面的拾取——从图上选择转后的控制点坐标
2.3】如“坐标转换”第3步，点击添加，添加控制点，重复步骤1、2，最少添加3个以上控制点。

2.4】如“坐标转换”第4步，点计算转换参数
2.5】如“坐标转换”第5步，转换数据打上对勾
2.6】如“坐标转换”第6步，点所指位置，打开“输入坐标转换前文件名”的窗口，选择需要转换的文件，点击打开
2.7】如“坐标转换”第7步，点所指位置，打开“输入坐标转换后文件名”的窗口，输入转换后的文件名，点击保存。

2.8】如“坐标转换”第8步，点“转换”，弹出错误代码，点确定
此时鼠标变成一个小方块如下图
如果要一并转换图形点击鼠标框选需要转换的图形即可，
如果只转换数据——鼠标右键即可。
