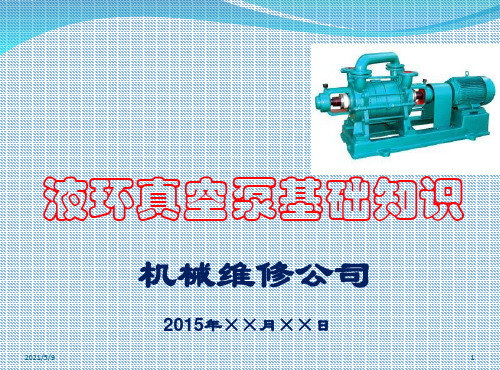

《液环式真空泵》课件

液环式真空泵结构
水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×10Pa表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

液环真空泵及工作原理
在吸气阶段，由于泵体内部有一定的真空，入口处的气体将通过泵体
进入，液环收缩，空气泡在液环的作用下形成密集液环，同时将气体抽入。

随着气体的进入和液环的形成，液环的静水压力开始作用，将气体吸入叶
轮上。

在压缩阶段，液环受到叶轮旋转的离心力作用，压缩空气被迫向叶轮
的边缘移动。

由于空气分子在此过程中不断碰撞并扩散，造成气体分子的
密度和压力增加。

叶轮进一步将气体推入排放口。

在排气阶段，当液环与排气口接触时，排放的气体将从排放口抽入，
同时液环也将从排放口排出。

液环的排放是通过压缩空气将液环从排气口
排出来。

液环的排放不仅能够有效地减少压力差，还能在排放过程中带走
气体中的有害物质。

再次吸气是液环真空泵的一个重要特点。

当排气阶段完成后，液环开
始重新形成，通过压缩空气再次吸入气体。

这样循环往复，不断抽取气体，实现真空度的提高。

然而，液环真空泵也存在一些不足之处。

首先，由于液环泵在工作过
程中会产生一定的液体喷溅和振动，因此需要进行良好的防护措施。

其次，由于液环泵在工作过程中会产生液体和气体的混合物，需要进行相关的分
离和处理。

此外，由于液环真空泵需使用液体作为密封介质，因此在密封
液泄漏和液体泵温度控制方面还存在一定的挑战。

总的来说，液环真空泵具有简单可靠、高效稳定的工作特点，适用于
多种工业领域中的真空抽取过程。

随着技术的发展，液环真空泵的结构和
性能正在不断改进，将进一步拓宽其应用范围。
