使用多用电表PPT 演示文稿

【解析】由I=E/(Rg+R+r+Rx)及Ig=E/(Rg+R+r)，指 针指中央，I=1/2Ig=150 μA,Rx=5 kΩ;因欧姆表的内阻 变大，同样的电阻值，电流变小，读数变大。
图7-6-4
1 如图7-6-5所示是简化的多用电表的电路。转换开关S与不同接 点连接，就组成不同的电表，已知R3<R4，下面是几位同学对 这一问题的讨论，请你判断他们中的正确说法是( A D ) A.S与1、2连接时，多用电表就成了电流表，且前者量程较大 B.S与3、4连接时，多用电表就成了电流表，且前者量程较大 C.S与3、4连接时，多用电表就成了电压表，且前者量程较大 D.S与5连接时，多用电表就成了欧姆表
4.多用电表测电压原理 转换开关接3或4时为测直流电压的电路。 5.多用电表测电阻的原理——欧姆表的原理 转换开关接5时为测电阻的电路,可简化为图7-6-3。 (1)构造：如图7-6-3所示，欧姆表由电流表G，电 池、调零电阻R和红、黑表笔组成。 欧姆表内部：电流表、电池、调零电阻串联。 外部：接被测电阻Rx。 图7-6-3 全电路电阻R总=Rg+R+r+Rx (2)工作原理：闭合电路的欧姆定律 I=E/(Rg+R+r+Rx)， (3)刻度的标定：红黑表笔短接(被测电阻Rx=0)时，调节调零电阻R， 使I=Ig，电流表的指针达到满偏，这一过程叫欧姆表调零。 ①当I=Ig时，Rx=0，在满偏电流Ig处标为“0” Ω。 ②当I=0时，Rx→∞，在I=0处标为“∞”。 ③当I=Ig/2时，Rx=Rg+R+r，此电阻是欧姆表的内阻，也叫中值电阻。

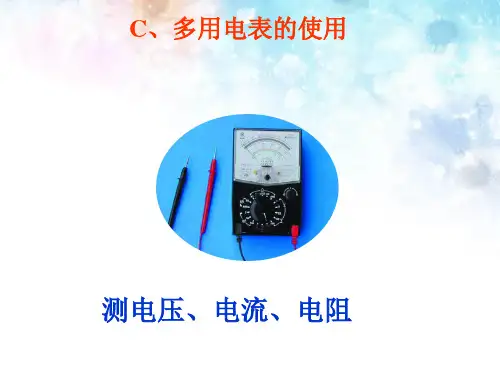

一、实验目的 练习使用多用电表测电阻及探索黑箱内的电学元件。 二、实验原理 1.表盘 多用电表可以用来测量电流、电压、电阻等，并且 每一种测量都有几个量程，外形如图7-6-1所示，上半部 分为表盘，表盘上有电流、电压、电阻等多种量程的刻 图7-6-1 度；下半部分为选择开关，它的周围标有测量功能的区域和量程。另外，还 有欧姆表的调零旋钮，机械调零旋钮和测试笔的插孔。 2.挡位 如图7-6-2所示，其中1、2为电流测量端，3、4为电 压测量端，5为电阻测量端。测量时，黑表笔插入“-”插 孔，红表笔插入“+”插孔，并通过转换开关接入与待测 量相应的测量端。使用时，电路只有一部分起作用。 图7-6-2 3.多用电表测电流原理 转换开关接1或2时为测直流电流的电路
热点一
多用电表的原理
【例1】［2009年高考天津理综卷］如图7-6-4所示为一简单欧姆表原理示 意图，其中电流表的满偏电流Ig=300 μA,内阻Rg=100 Ω，可变电阻R 的最大阻值为10 kΩ ，电池的电动势E=1.5 V,内阻r=0.5 Ω，图中与接 红 色。按正确使用方法测量电阻Rx阻值 线柱A相连的表笔颜色应是____ 时，指针指在刻度盘的正中央，则Rx=____kΩ 。若该欧姆表使用一段 5 时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用 变大 填“变大”、 方法再测上述Rx，其测量结果与原结果相比较______( “变 小”或“不变”)。
图7-6-5
热点二 多用电表的使用
【例2】一多用电表的电阻挡有三个倍率，分别是×1、×10、×100。用×10挡测量某电阻时，操作步骤正确， 发现表头指针偏转角度很小。为了较准确地进行测量，应换到______ ×100挡。如果换挡后立即用表笔连接待测 电阻进行读数，那么缺少的步骤是调零 __________________ (或重新调零)，若补上该步骤后测量，表盘的示数如图7-6-6，则 该电阻的阻值是__________________ 2.2×103(或2.2 k) Ω。
三、实验器材 多用电表一只，干电池一节，电阻箱一个，定值电阻三个，黑箱一个，导线若干。 四、实验步骤 1.练习使用多用电表 (1)观察多用电表的外形，认识选择开关的测量项目及量程。 (2)检查多用电表的指针是否停在表盘刻度右端的零位置。若不指零，则可用小螺丝刀进行机械调零。 (3)将红、黑表笔分别插入“+”“-”插孔。 (4)将选择开关置于直流电压2.5 Ｖ挡，测1.5 V干电池的电压。 (5)将选择开关置于交流电压250 V挡，测220 V交流电源的电压。 (6)将选择开关置于直流电流10 mA挡，测量1.5V干电池与200Ω电阻串联回路的电流。 (7)将选择开关置于欧姆表的“×1”挡，短接红、黑表笔直接接触，调整调零旋钮，使指针指向欧姆表 刻度的零位置。 (8)将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较， 然后断开表笔。 (9)将选择开关置于欧姆挡的“×100”挡，重新进行欧姆调零，然后测定几百欧、几千欧的电阻，并将 测定值与标准值进行比较。 (10)选择适当的量程，测定灯光、电炉丝和人体的电阻。 2.探索黑箱内的电学元件 (1)用直流电压挡测量黑箱的接线柱任意两个间有无电压。注意分析有电压、无电压分别说明什么。 (2)用欧姆挡测量无电压的两点间正、反接的电阻，看电阻是否改变。 (3)用欧姆挡进一步测量两点正、反接电阻不等的两点的电阻，并记住红、黑表笔分别接哪一点。 (4)根据测量对黑箱内元件进行判断，画出结构图。说明：二极管正、反接时电阻不等，且差距较大。 (5)实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。
Байду номын сангаас
五、注意事项 1.测电阻时，待测电阻要与电源，以及其他电阻断开，且 不能用手接触表笔。 2.选择欧姆挡量程时，应尽可能使指针指在中央位置附近 (指针处在表盘中央时，读数比较准确)。 3.换用欧姆挡的另一量程时，一定要重新进行“欧姆调 零”，才能进行测量。 4.当黑箱内有电源时，不能用欧姆挡测量。 六、误差分析 测量值偏大其主要原因可能是表笔与电阻两端接触欠紧 而引入接触电阻，或者在连续测量过程中，表笔接触时间过 长，引起电表内电池电动势下降，内阻增加。如果是高值电 阻的测量值偏小，则可能是人体电阻并入造成。欧姆表的刻 度是按标准电池标出，当电池用旧了，电动势和内阻均发生 变化，由此引起测量误差。
