高中物理多用电表的原理及使用(课堂PPT)

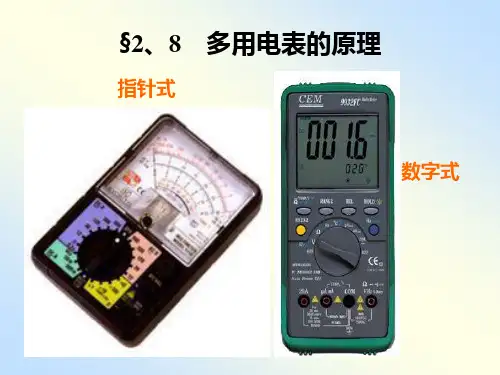

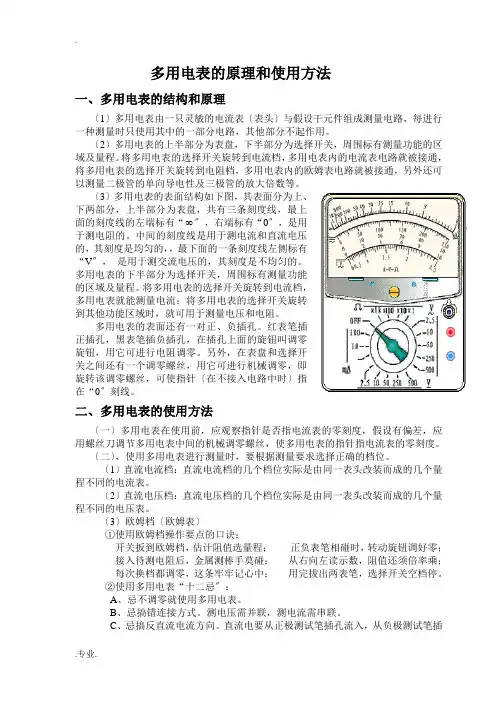

多用电表的原理和使用方法一、多用电表的结构和原理〔1〕多用电表由一只灵敏的电流表〔表头〕与假设干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

〔2〕多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。

〔3〕多用电表的表面结构如下图，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ 〞，右端标有“0〞，是用于测电阻的。

中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V〞，是用于测交流电压的，其刻度是不均匀的。

多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。

多用电表的表面还有一对正、负插孔。

红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。

另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针〔在不接入电路中时〕指在“0〞刻线。

二、多用电表的使用方法〔一〕多用电表在使用前，应观察指针是否指电流表的零刻度，假设有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。

〔二〕，使用多用电表进行测量时，要根据测量要求选择正确的档位。

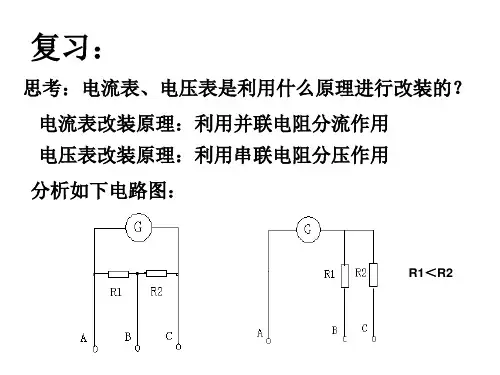

〔1〕直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。

〔2〕直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。

〔3〕欧姆档〔欧姆表〕①使用欧姆档操作要点的口诀：开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。

多用电表的原理与使用学习目标：1、了解欧姆表的原理，学会使用欧姆表。

2、了解多用电表的电压、电流、欧姆档是共用一个表头组合在一起的。

3、学会用多用电表测电流，电压及电阻。

学习重点：欧姆表的原理和使用知识要点：一、欧姆表1、欧姆表的原理欧姆表是据闭合电路欧姆定律制成的测量电阻的仪表。

原理如图所示：调零时，I g = E r 测量时，I = E r + R x只要将对应Rx 值的电流刻度I 改为阻值Rx ，即为欧姆表。

由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的且电阻零刻度在电流满偏处。

2、注意：_____笔接欧姆表内部电源负极，而_____笔接内部电源的正极。

二、多用电表原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

1.（1）直流电流档直流电流档的几个档位实际是由同一表头________改装而成的几个量程不同的电流表。

（2）直流电压档：直流电压档的几个档位实际是由同一表头_________改装而成的几个量程不同的电压表.（3）欧姆档(欧姆表)2．多用电表的表面结构，多用电表可以用来测电流、电压和电阻，其表面结构如图所示。

其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测_______的.中间的刻度线是用于测________和________的，其刻度是分布______的，最下面一条刻度线左侧标有“V ”是用于测交流电压的，其刻度是_________的。

多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。

将多用电表的选择开关旋转到电流档，多用电表就测量______；当选择开关旋转到其他功能区域时，就可测量电压或电阻。

多用电表表面还有一对正、负插孔。

红表笔插____插孔，黑表笔插____插孔，插孔上面的旋钮叫____________，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个____________，用它可以进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在______端“0”刻线。
