电子-《电工仪表与测量(第五版)》第四章数字式万用表和数字式频率表精品PPT课件

电子-《电工仪表与测量(第五版)》第四章数字式万用表和数字式频率表精品PPT课件
量程扩大后的满量程显示值也只能是1999，仅仅是 单位和小数点的位置不同而已。
20
第四章 数字式万用表和数字式频率表
［例］
如图所示电路，欲将量程为200mV的数 字式电压基本表扩大为量程是2V的直流电 压表，若要求该表输入电阻为10MΩ（即 要求Rsr＝RV1＋RV2＝10MΩ），求分压电 阻的值。 解：先求得分压比 K UIN 0.2 1
9
第四章 数字式万用表和数字式频率表
1.发光二极管式数码显示器
LED显示器笔段
10
第四章 数字式万用表和数字式频率表
2.液晶显示器
特点：工作时所需要的驱动电压低（3～10V），工作 电流小（μA级），可以直接用CMOS集成电路驱动。因 此被广泛应用于数字式仪表、电子表和计算器中。
液晶显示器属于无源显示器件。它本身不发光，只能 反射外界光线。液晶显示器必须用交流(频率在30～ 200Hz之间的方波)电压驱动。若采用直流驱动或用直流 成分较大的交流驱动，将会使液晶材料发生电解，出现 气泡而变质。
解：分流电阻值为
RA
Um Im
0.2 0.02 10
Ω
24
第四章 数字式万用表和数字式频率表
3.交流电压测量电路
在数字式万用表中，为提高测量交流信号的灵敏度和准 确度，一般采用先将被测交流电压降压后，经线性AC（交 流）／DC（直流）转换器变换成微小直流电压，再送入电 压基本表中进行显示的方法。
18
第四章 数字式万用表和数字式频率表
一、数字式万用表的组成及工作原理
数字式直流电压表原理
19
第四章 数字式万用表和数字式频率表
1.直流电压测量电路
数字式万用表直流电压测量电路是利用分压电阻来 扩大电压量程的。

电工仪表与测量PPT课件

电工仪表与测量PPT课件

测量机构
指针偏转角α
α=F(y)=φ(x)
作用是把不同的被 测电量按一定比例 转换成能被测量机 构接受的过渡电量
作用是把过渡电 量转换成仪表可 动部分的机械偏 转角
第19页/共59页
测量机构是整个仪表的核心
• 为使仪表指针的偏转角能够正确反映被测量的数值，要求偏转角一定要与被测 电量（过渡电量）保持一定的函数关系。
方向总是与转动力矩的方向相反， 大小在游丝的弹性范围内与指针偏
转角α成正比。
第23页/共59页
用游丝产生反作用力矩的装置
第24页/共59页
阻尼力矩装置
• 为了缩短可动部分摆动的时间以利 于尽快读数，仪表中还必须有产生 阻尼力矩的装置。 • 电工指示仪表中常用的阻尼力矩有 空气阻尼器和磁感应阻尼器两种。
第8页/共59页
数字式电压表
第9页/共59页
智能仪表
• 智能仪表的特点：利用微处理器的控制和计算功 能，这种仪器可实现程控、记忆、自动校正、自 诊断故障、数据处理和分析运算等功能。
• 智能仪表的分类：智能仪表一般分为两大类：一 类是带微处理器的智能仪器；另一类是自动测试 系统。
• 典型仪表：数字式存储示波器
第58页/共59页
感谢您的观看！
第59页/共59页
第41页/共59页
系统误差
。 • 遵循一定的规律，在测量过程中保持不变的误差
系统误差
基本误差：由仪表结 构造成的误差
附加误差：偏离规定的 工作条件造成的误差
第42页/共59页
随机误差（偶然误差）
• 由一些偶发原因引起的误差，例如电磁场微变、热 起伏、空气扰动、大地微振等。
• 一般都比较小，工程上的测量可以不予考虑。只有 在精密实验时才需要进行计算。

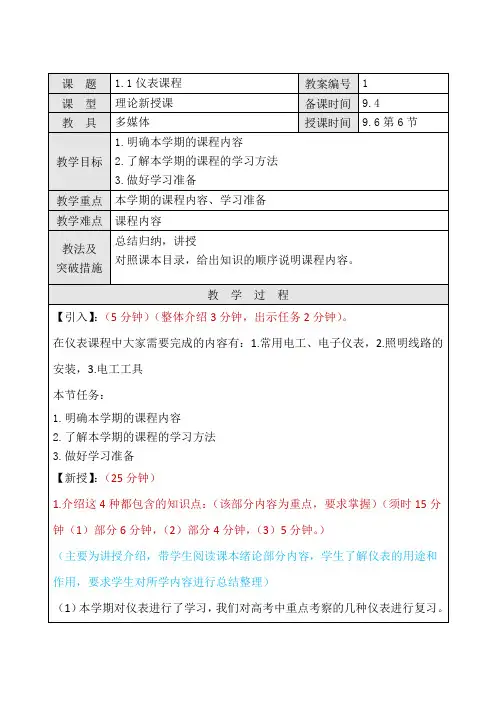

电工仪表与测量第五版教案

电工仪表与测量第五版教案

板书本节任务目标。

2分钟学生找到主要结构后，进行总结归纳，出示表格。

输入电路模拟部分A/D转换器基准电压源电源逻辑控制器译码驱动器数字显示器时钟脉冲发生器在总电路图上进行分析，比较数字万用表和模拟万用表最主要的差别，简单说明数字万用表如何实现模转数。

讲授和图示。

难点+掌握15分钟通过对表盘上标识进行观察，明确功能辨别的方法，总结归纳出表格，对各种标识进行记忆后，与实际的仪表图纸进行比对，确认功能。

给出本节任务目标：通过图片找到电流功能的功能档位及相应的量程区（共两个），找到主要的结构并对主要结构的功能进行分析。

由于数字式电压基本表的输入阻抗极高，可视为开路，对电流的分流作用近似等于零。

所以，这里的分流电阻RA只起到将被测电流的作用。

学生找到主要结构后，进行总结归纳，出示表格。

学生边看边记，提问2名学生1分钟。

2掌握测电流的量程选择。

4分钟突出量程选择的两点要求--大于被测量、足够精确。

2分钟需要讲明注意事项的原因，通过分析过程得到操作细节注意点。

3掌握测电流的数据读取重点+难点+掌握通过对表盘上标识进行观察，明确功能辨别的方法，总结归纳出表格，对各种标识进行记忆后，与实际的仪表图纸进行比对，确认功能。

讲授和归纳6分钟+记忆4分钟，练习5练习：多组数字式仪表。

直流电流的测量.先将黑表笔插入[COM"直流电压图纸突出量程选择的两点要求--大于被测量、足够精确。

详细讲解足够精确的含义。

2分钟需要讲明注意事项的原因，通过分析过程得到操作细节注意点。

每讲一个测量步骤写明一个的操作注意。

1.直流电压的测量.如电池.随身听电源等.首先将黑表笔插进[com"插进[V Ω ".把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程.[V-"表示直流电压档.[V-"表示交流电压档.[A"是电流档).接着把表笔接电源或电池两端,保持接触稳定.数值可以直接从显示屏上读取.若显示为明量程太小.那么就要加大量程后再测量.如果在数值左边出现[-".极性与实际电源极性相反.此时红表笔接的是负极.2.交流电压的测量.表笔插孔与直流电压的测量一样.不过应该将旋钮打到交流档[V-"处所需的量程即可.交流电压无正负之分.测量方法跟前面相同流还是直流电压.都要注意人身安全.不要随便用手触摸表笔的金属部分要正确选择档位（1）测电压时量程选择应使指针在满刻度的2/3以上。

电子课件-《电工仪表与测量(第五版)》第一章教材

电子课件-《电工仪表与测量(第五版)》第一章教材
数字式电压表
第一章 基本知识
4.智能仪表
特点：利用微处理器的控制和计算功能，这种仪器可 实现程控、记忆、自动校正、自诊断故障、数据处理和 分析运算等功能。
分类：带微处理器的智能仪器；自动测试系统。 典型仪表：数字式存储示波器。
第一章 基本知识
数字式存储示波器
第一章 基本知识
二、电工指示仪表的型号
测量单位的符号
第一章 基本知识
按外界条件分组的符号
第一章 基本知识
上面仪表面板上的型号符号及图形符号的 含义是什么？
第一章 基本知识
思考与练习
1.电工仪表按结构和用途的不同，分为哪几类？各自 的特点是什么？
2.电工指示仪表按工作原理分为哪几类？画出各自的 标志图形符号。
3.解释下列电工仪表型号的含义：
第一章 基本知识
第一节 第四节
第二节 第五节
第三节 第六节
第一章 基本知识
§1-1 常用电工测量方法
1.掌握电工测量的概念。 2.掌握常用电工测量方法。
第一章 基本知识
一、电工测量
测量结果准确与否，除了与所使用的电工仪表有关之 外，还与所选择的测量方法有关。
所谓电工测量就是把被测的电量、磁量或电参数与同 类标准量(即度量器)进行比较，从而确定被测量大小的过 程。
一、常用电工仪表的分类
在电工测量中，测量各种电量、磁量及电路参数的仪器 仪表统称为电工仪表。
电工仪表种类很多，按结构和用途不同，主要分为指示 仪表、比较仪表、数字仪表和智能仪表四大类。
第一章 基本知识
1.指示仪表
特点：能将被测量转换为仪表可动部分的机械偏转角， 并通过指示器直接指示出被测量的大小，故又称为直读 式仪表。

电工仪表与测量PPT优秀课件

电工仪表与测量PPT优秀课件

仪表的准确度
仪表的准确度：在规定使用条件下，仪表最大引用误差绝对值的百分 数；它表示仪表指示值与被测量真值之间接近的程度；即
K%=
GB776-76《电测量指示仪表通用技术条件》给仪表规定了7个等级准
确度。
Δm x100%
Am
仪表准确度等 级
0.1
0.2
基本误差(%) ±0.1 ±0.2
0.5 ±0.5
误差的分类 误差的消除方法 精密度、准确度（正确度） 、精确度概念
误差从性质上分类、特点
误差从性质上可分为三大类，即： 系统误差 随机(偶然)误差 疏失误差（粗大误差、过失误差）
系统误差
系统误差：系统误差是指按一定规律出现的误差；在同一条件下， 多次重复测试同一量时，误差的数值和正负号有较明显的规律。 系统误差通常在测试之前就已经存在，而且在试验过程中，始终 偏离一个方向，在同一试验中其大小和符号相同。例如，电压表 示值的偏差等。
电工仪表与测量PPT
误差的概念
在一定条件下，被测量客观存在的确定值，称为真值。 误差是测量值与真值相差的程度。 误差公理：测量的过程必然存在着误差，误差自始至终存在于一
切科学实验和测量的过程之中。因此研究误差规律，并尽量减小 误差是测量的任务之一。
误差的产生原因
仪器本身；因为任何仪器都有一定的灵敏域和精确度。 环境的变更；如温度，纬度，湿度，电磁场的变化。 实验方法所限；方法不同结果不一样。如抽样调查中的代表性误差
绝对误差：测量值Ax与被测量真值A0之差
Δ= Ax- A0 相对误差：绝对误差Δ与真值A0之比，并用百分数表示。
γ=
引用误差：仪表某一刻度点读数的绝对误差Δ比上仪表量程上限
Δ Am ，并用百分数表示。

电工仪表与测量PPT课件

电工仪表与测量PPT课件
第51页/共59页
三、仪表的准确度
• 国家标准中规定以最大引用误差来表 示仪表的准确度。
第52页/共59页
• 仪表的准确度：仪表的最大绝对误差△m与仪表量程Am比值的百分数，叫做仪表 的准确度（±K％）。即
K% m 100% Am
K表示仪表的准确度等级，它的百分数表示 仪表在规定条件下的最大引用误差。

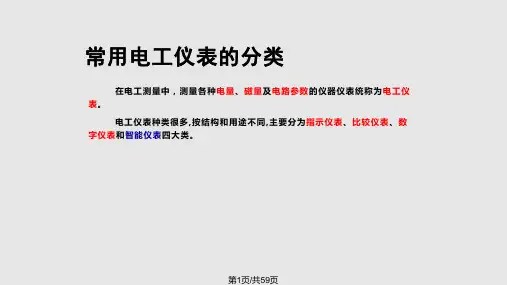

常用电工仪表的分类
在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪 表。
电工仪表种类很多,按结构和用途不同,主要分为指示仪表、比较仪表、数 字仪表和智能仪表四大类。
第1页/共59页
指示仪表
特点：能将被测量转换为仪表可动部分的机械 偏转角，并通过指示器直接指示出被测量的大小， 故又称为直读式仪表。 按工作原理分类 ： 主要有磁电系仪表、电磁系 仪表、电动系仪表和感应系仪表。此外,还有整 流系仪表、铁磁电动系仪表等。 典型仪表：安装式仪表、便携式仪表
特点：测量时先测出与被测量有关的电量，然后通过计算求得被测量数值的方 法，叫做间接测量法。 适用范围：在准确度要求不高的特殊场合。
第36页/共59页
间接测量法的优缺点
• 优点：在准确度要求不高的一些特殊场合应用十分方便。 • 缺点：误差较大。 • 举例：伏安法测量电阻；通过测量晶体三极管发射极电压求得放大器静态工
测量机构
指针偏转角α
α=F(y)=φ(x)
作用是把不同的被 测电量按一定比例 转换成能被测量机 构接受的过渡电量
作用是把过渡电 量转换成仪表可 动部分的机械偏 转角
第19页/共59页
测量机构是整个仪表的核心
• 为使仪表指针的偏转角能够正确反映被测量的数值，要求偏转角一定要与被测 电量（过渡电量）保持一定的函数关系。

电工仪表与测量 ppt课件

电工仪表与测量 ppt课件

PPT课件
5
第一章 基本知识
三、用间接测量法测量晶体管放大器的直 流静态工作点
+UCC +US UE1 UE2
C
用间接法测量晶体管放大器的直流静态工作点
PPT课件 6
第一章 基本知识
用直接测量法和间接测量法测量放大电路 的直流静态工作点
PPT课件 7
第一章 基本知识
思考与练习
1.什么叫度量器？基准度量器和标准度量器相比，谁 的准确度更高一些？ 2.常用的电工测量方法分哪几类？各自的优缺点有哪 些？各适合于哪些场合？ 3.为什么要用间接测量法测量晶体管放大器的静态工 作点，而不用直接测量法？
仪表的准确度越高，误差越小。误差值的大小可 以用来反映仪表本身的准确程度。
11
第一章 基本知识
常见的安装式仪表
PPT课件 12
第一章 基本知识
便携式仪表
PPT课件 13
第一章 基本知识
2.比较仪表
特点：在测量过程中，通过被测 量与同类标准量进行比较，然后根 据比较结果才能确定被测量的大小。 分类：直流比较仪表和交流比较 仪表。直流电桥和电位差计属于直 流比较仪表，交流电桥属于交流比 较仪表。
分类：带微处理器的智能仪器；自动测试系统。
典型仪表：数字式存储示波器。
PPT课件
16
第一章 基本知识
数字式存储示波器
PPT课件
17
第一章 基本知识
二、电工指示仪表的型号
1.安装式指示仪表
4
形 状 第 一 位 代 号
2
形 状 第 二 位 代 号
C 10
系 列 代 设 计 序 号
A
用
途 号
号

电子课件-《电工仪表与测量(第五版)》第二章 电流与电压的测量

电子课件-《电工仪表与测量(第五版)》第二章 电流与电压的测量

.
9
第二章 电流与电压的测量
外磁式
内磁式
.
内外磁式
10
第二章 电流与电压的测量
2.磁电系测量机构的工作原理
磁电系测量机构是根据通电线圈在磁场中受到电磁 力矩而发生偏转的原理制成的。
磁电系测量机构的工作原理
.
11
第二章 电流与电压的测量
磁电系仪表的特点
优点
准确度高、灵敏度高 功率消耗小 刻度均匀
.
闭路式分流器
19
第二章 电流与电压的测量
三、直流电压表
1.直流电压表的组成
直流电压表的组成
.
20
第二章 电流与电压的测量
2.分压电阻的计算
第一步：先计算磁电系测量机构的额定电压 UC=IC·RC
第二步：计算电压量程扩大倍数
m U UC
第三步：计算所需串联的分压电阻
RV(m1)RC
.
21
第二章 电流与电压的测量
.
35
第二章 电流与电压的测量
电流正向
电流反向
吸引型测量机构工作原理
.
36
第二章 电流与电压的测量
电流正向
电流反向
排斥型测量机构工作原理
.
37
第二章 电流与电压的测量
2.电磁系测量机构的工作原理
利用通电流的固定线圈产生磁场，使铁芯磁化。然后 利用线圈与铁芯（吸引型）或铁芯与铁芯（排斥型）相 互作用产生转动力矩，带动指针偏转。
.
30
第二章 电流与电压的测量
思考与练习
1.简述磁电系测量机构的工作原理。 2.磁电系测量机构中游丝的作用是什么？ 3.磁电系仪表的优点和缺点有哪些？ 4.计算分流电阻的步骤有哪些？ 5.如何连接分流电阻？ 6.为什么多量程直流电流表多采用闭路式分流电路？ 7.检流计的特点是什么？主要用途是什么？

电子课件-《电工仪表与测量(第五版)》第四章数字式万用表和数字式频率表教材

电子课件-《电工仪表与测量(第五版)》第四章数字式万用表和数字式频率表教材

模－数转换器，即A／D转换器。A／D转换器是数字式电
压基本表的核心。
第四章 数字式万用表和数字式频率表
CC7106型A/D转换器管脚排列图
第四章 数字式万用表和数字式频率表
TEST——测试端: 该端经内部500Ω电阻接至数字电路的公共端，故亦称 为“数字地”或“逻辑地”。此端可用来检查显示器有 无笔段残缺现象，具体检查方法是：将该端与V+短接后， LCD显示器的全部笔段点亮，显示值应为1888，否则表 示显示器有故障。
1.发光二极管式数码显示器
LED显示器笔段
第四章 数字式万用表和数字式频率表
2.液晶显示器
特点：工作时所需要的驱动电压低（3～10V），工作 电流小（μA级），可以直接用CMOS集成电路驱动。因 此被广泛应用于数字式仪表、电子表和计算器中。 液晶显示器属于无源显示器件。它本身不发光，只能 反射外界光线。液晶显示器必须用交流(频率在30～ 200Hz之间的方波)电压驱动。若采用直流驱动或用直流 成分较大的交流驱动，将会使液晶材料发生电解，出现 气泡而变质。
第四章 数字式万用表和数字式频率表
直流电压测量电路
第四章 数字式万用表和数字式频率表
2.直流电流测量电路
数字式直流电流表是由数字式电压基本表和分流电阻 并联组成的。
数字式直流电流表结构 由于数字式电压基本表的输入阻抗极高，可视为开 路，对电流的分流作用近似等于零。所以，这里的分 流电阻RA只起到将被测电流 I 转换为输入电压的作用。
第四章 数字式万用表和数字式频率表 ［例］ 已知数字式基本表的电压量程为Um＝200mV＝0.2V，若要求 将电流量程扩大为Im＝10A，求分流电阻的值。 解：分流电阻值为
RA U m 0.2 0.02 Ω I m 10

电子课件-《电工仪表与测量(第五版)》第四章-数字式万用表和数字式频率表PPT课件教学教材

电子课件-《电工仪表与测量(第五版)》第四章-数字式万用表和数字式频率表PPT课件教学教材

AC/DC转换器 交流电压测量电路
4.电阻测量电路
比例法测电阻的原理
电阻测量电路
5.晶体三极管hFE测量电路
PNP型晶体管测量电路
NPN型晶体管测量电路
对于上述晶体三极管hFE测量电路，由于测量电源提供 的测试电压低，故仅适用于测量小功率晶体管。另外，
该测量电路尽管理论上可测得hFE＝1 999，但hFE值过大会 影响基准电压源的稳定性，故规定被测管的hFE值不宜超 过1 000，最好在500以下。
液晶显示器属于无源显示器件。它本身不发光，只能 反射外界光线。液晶显示器必须用交流(频率在30～ 200Hz之间的方波)电压驱动。若采用直流驱动或用直流 成分较大的交流驱动，将会使液晶材料发生电解，出现 气泡而变质。
液晶显示器
液晶显示器的外形图
液晶显示器的内部接线图
液晶显示器必须用交流(频率在30~200Hz的方波) 电压驱动。若采用直流驱动或用直流成分较大的交 流驱动，将会使液晶材料发生电解，出现气泡而变 质。
测量前，应校对量程开关位置及两表笔所插的插孔， 无误后再进行测量。
测量前若无法估计被测量大小，应先用最高量程挡测 量，再视测量结果选择合适的量程挡。
严禁测量高压或大电流时拨动量程开关，以防止产生 电弧，烧毁开关触点。
由于数字式万用表的频率特性较差，故只能测量45～500Hz 范围内的正弦波电量的有效值。
［例］
已知数字式基本表的电压量程为Um＝200mV＝0.2V，若要求 将电流量程扩大为Im＝10A，求分流电阻的值。 解：分流电阻值为
RA
Um Im
0.20.02Ω
10
3.交流电压测量电路
在数字式万用表中，为提高测量交流信号的灵敏度和准 确度，一般采用先将被测交流电压降压后，经线性AC（交 流）／DC（直流）转换器变换成微小直流电压，再送入电 压基本表中进行显示的方法。

电工仪表与测量第五版教案PPT课件市公开课一等奖省赛课微课金奖PPT课件

电工仪表与测量第五版教案PPT课件市公开课一等奖省赛课微课金奖PPT课件
49/52
四、电能表安装要求
➢ 通常要求电能表与配电装置装在一处。安装电能 表木板正面及四面围缘应涂漆防潮。木板应为实 板，且厚度不应小于20mm。木板必须坚实干燥， 不应有裂缝，拼接处要紧密平整。
➢ 电能表应安装在配电装置左方或下方。安装高度 应在0.6～1.8m范围内（表水平中心线距地面尺 寸）。
器两种。
22/52
2、乘法器
• 乘法器是电子式电能表关键，是一个能 将两个互不相关模拟信号进行相乘电子 电路，通常含有两个输入端和一个输出 端，是一个三端网络。
• 乘法器输出信号与两个输入信号乘积成 正比。
23/52
3、U／f 转换器
• U／f 转换器作用是将输入电压（电流） 转换成与之成正比频率输出。在模／数 （A／D）转换中，U／f 转换器是惯用 一个电子电路。
• 当所购电量用完后，表内继电器将自动切断供电回 路。
30/52
2、单相电子式预付费电能表安装方法
• 电能表在出厂前经检验合格并加以铅封，即可 安装使用。
• 安装表底板应固定在坚固耐火墙上，提议安装 高度为1.8m左右。要求环境温度在－25℃～ 70℃，相对湿度不超出85％，且周围空气中无 腐蚀性气体。
• 电能表应按照接线图接线，最好用铜线引入。
31/52
3、单相电子式预付费电能表使用方法
计度器 数码管
IC卡插座
接线盒
32/52
思索与练习
• 电子式电能表主要优点是什么？ • 电子式电能表由哪几部分组成？各部分
作用是什么？ • 简述电子式电能表工作原理。
33/52
电卡内装有集成电路，为预防其静电损坏，电 卡一定要妥善保管，不应放入易产生静电物体中 (如纤维、塑料)，并应注意保持电卡插头清洁。如 电卡丢失应及时到售电部门申请补配。电能表在 运输与装卸过程中应防止受到猛烈冲击。

电工仪表与测量第五版教案共63页文档

电工仪表与测量第五版教案共63页文档
道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
电工仪表与测量第五版教案
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。 43、不戚戚于贫贱，不汲汲于富贵。 44、欲言无予和，挥杯劝孤影。 45、盛年不重来，一日难再晨。及时 当勉励 ，岁月 不待人 。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

电工仪表与测量第五版(ppt)

电工仪表与测量第五版(ppt)

为保证足够的励磁磁动势，要求电磁系电压表固定线 圈的匝数
尽量多。但是线圈匝数总是有限的，因此电流就不能 太小，这就意
味着分压电阻不能太大。所以，电磁系电压表的内阻 较小，一般只有几十到几百Ω/V，
而其功耗较大，灵敏度较低，故一般不适宜制造低量 程的电磁系电压表。
四、整流系交流电压表
整流系电流表和电压表
用KTV表示，即
K
＝
TV
U1N U 2N
电压互感器的符号 电压互感器接线图
常用电压互感器
JDJ-6、10型 JDZ-3、6、10Q型 JDG4-0.5型
电压互感器的正确使用
要正确接线。将电压互感器的一次侧与 被测电路并联，二次侧与电压表并联。
电压互感器的一次侧、二次侧在运行中 绝对不允许短路。因此，一次侧、二次侧 都要加装熔断器。
电流互感器的铁心和二次侧的一端必须可靠接地。 接在同一互感器上的仪表不能太多。
三、电压互感器
电压互感器实际上就是一个降压变压器，它 能将一次侧的高电压变换成二次侧的低电压。
电压互感器二次侧的额定电压一般为100V。
电压互感器一次侧额定电压U1N与二次侧额
定电压U2N之比，称为电压互感器的额定变压比，
配 电 柜 上 的 交 流 仪 表
一、电磁系测量机构 1、电磁系测量机构的结构
电磁系测量机构主要由固定线圈和可动 软磁铁片组成。这里，游丝的作用只是产 生反作用力矩，而不通过电流。
根据其结构形式的不同，可分为吸引型 和排斥型两类。
吸引型测量机构
排斥型测量机构
磁感应阻尼器原理示意图
吸引型测量机构工作原理
2、使用检流计的注意事项
搬动时必须轻拿轻放。
使用时要按正常工作位置放置。有水准仪者， 使用前要先调整好水平；没有水准仪者也应安放 在水平位置使用。
