电动机缺相运行故障与保护分析标准版本

电动机缺相运行的现象及处理电动机是一种常见的电动设备，它在工业生产、交通运输、家庭生活等方面都有广泛的应用。

然而，在电动机的运行过程中，有时会出现缺相运行的现象，这会对电动机的正常运行产生不良影响。

本文将针对电动机缺相运行的现象及处理进行详细介绍。

一、电动机缺相运行的现象缺相是指电动机中的三相电源中有一相电源失效，电动机只能靠两相电源工作，这就是缺相现象。

电动机在缺相情况下运行，会出现以下现象：1. 电动机转速降低在三相电源中，电动机的转子通过电磁感应原理旋转。

如果有一相电源失效，那么电动机只能依靠两相电源工作，这时，电动机的转速会降低，因为电磁力不足以推动电动机的转子。

2. 电动机发热在缺相情况下，电动机只能依靠两相电源工作，这会导致电动机发热。

因为电动机只能依靠两相电源工作，导致电动机的负载不均衡，部分线圈的电流会增加，这会导致线圈发热。

3. 电动机噪音增大在缺相情况下，电动机的转速降低，同时电动机发热，这会导致电动机噪音增大。

因为电动机的转速降低，其转子的振动会增加，同时电动机发热，会导致电动机的噪音增大。

4. 电动机无法启动在缺相情况下，电动机只能依靠两相电源工作，如果缺相严重，那么电动机可能无法启动。

因为电动机需要三相电源才能正常启动，如果有一相电源失效，电动机就无法启动。

二、电动机缺相运行的处理方法电动机缺相运行会对电动机的正常运行产生不良影响，因此，我们需要采取相应的处理方法。

下面是几种常见的处理方法：1. 检查电源线路在电动机出现缺相现象时，应该首先检查电源线路。

检查电源线路是否正常，是否有短路或开路等情况。

如果电源线路存在问题，应该及时修复。

2. 更换电机如果电动机出现缺相现象，且已经检查了电源线路正常，那么可能是电动机内部出现了故障。

这时，应该考虑更换电机。

3. 重新接线如果电动机出现缺相现象，但是电动机本身没有故障，那么可以考虑重新接线。

重新接线时应该仔细检查每个线圈的接线情况，确保接线正确。

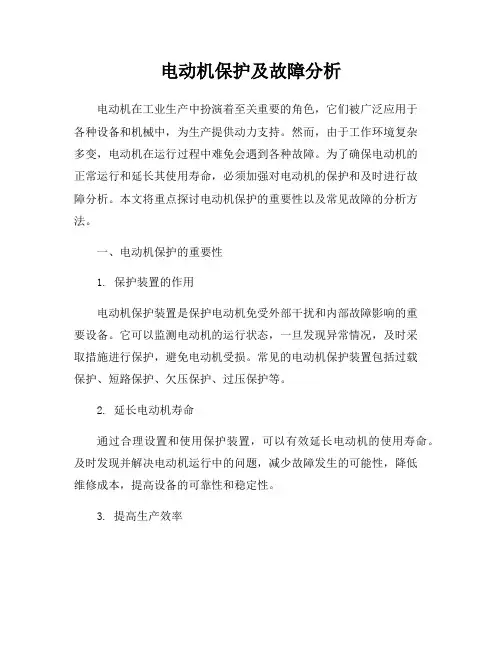

电动机保护及故障分析电动机在工业生产中扮演着至关重要的角色，它们被广泛应用于各种设备和机械中，为生产提供动力支持。

然而，由于工作环境复杂多变，电动机在运行过程中难免会遇到各种故障。

为了确保电动机的正常运行和延长其使用寿命，必须加强对电动机的保护和及时进行故障分析。

本文将重点探讨电动机保护的重要性以及常见故障的分析方法。

一、电动机保护的重要性1. 保护装置的作用电动机保护装置是保护电动机免受外部干扰和内部故障影响的重要设备。

它可以监测电动机的运行状态，一旦发现异常情况，及时采取措施进行保护，避免电动机受损。

常见的电动机保护装置包括过载保护、短路保护、欠压保护、过压保护等。

2. 延长电动机寿命通过合理设置和使用保护装置，可以有效延长电动机的使用寿命。

及时发现并解决电动机运行中的问题，减少故障发生的可能性，降低维修成本，提高设备的可靠性和稳定性。

3. 提高生产效率电动机是生产过程中不可或缺的动力来源，一旦电动机发生故障，将导致生产中断，影响生产效率。

因此，加强电动机的保护工作，可以有效避免因电动机故障而造成的生产停顿，保障生产的正常进行。

二、常见电动机故障及分析方法1. 过载故障过载是电动机常见的故障之一，通常是由于负载过大或电动机设计功率不足引起的。

当电动机长时间承受超负荷运行时，会导致电动机温升过高，严重时可能会烧坏绕组。

针对过载故障，可以通过安装过载保护装置，合理选择电动机容量和负载，避免长时间超负荷运行，确保电动机正常工作。

2. 短路故障短路是电动机常见的内部故障，主要是由于绕组绝缘老化、绕组间短路或外部短路引起的。

短路故障会导致电动机运行不稳定，甚至引发火灾等安全事故。

对于短路故障，应及时检查绕组绝缘情况，排除短路隐患，确保电动机安全运行。

3. 轴承故障轴承是电动机中易损件之一，长时间运行或润滑不良会导致轴承损坏。

轴承故障会引起电动机振动增大、噪音加剧等现象，严重时会导致电动机停机。

针对轴承故障，应定期检查轴承润滑情况，及时更换磨损严重的轴承，延长电动机使用寿命。

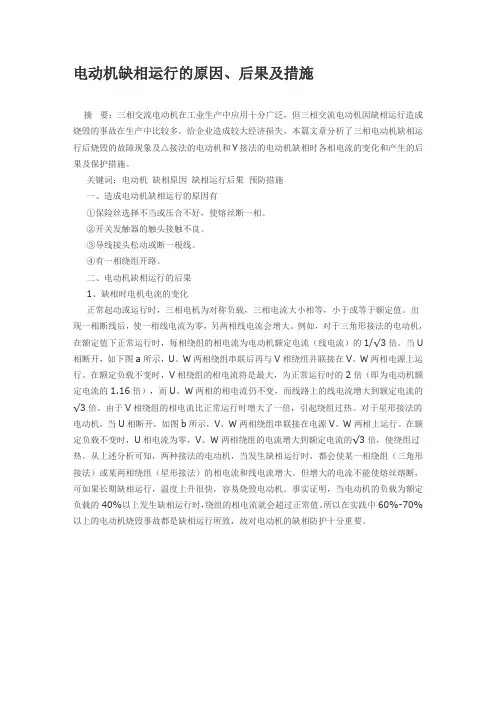

电动机缺相运行的原因、后果及措施摘要：三相交流电动机在工业生产中应用十分广泛，但三相交流电动机因缺相运行造成烧毁的事故在生产中比较多，给企业造成较大经济损失，本篇文章分析了三相电动机缺相运行后烧毁的故障现象及△接法的电动机和Y接法的电动机缺相时各相电流的变化和产生的后果及保护措施。

关键词：电动机缺相原因缺相运行后果预防措施一、造成电动机缺相运行的原因有①保险丝选择不当或压合不好，使熔丝断一相。

②开关发触器的触头接触不良。

③导线接头松动或断一根线。

④有一相绕组开路。

二、电动机缺相运行的后果1、缺相时电机电流的变化正常起动或运行时，三相电机为对称负载，三相电流大小相等，小于或等于额定值。

出现一相断线后，使一相线电流为零，另两相线电流会增大。

例如，对于三角形接法的电动机，在额定值下正常运行时，每相绕组的相电流为电动机额定电流（线电流）的1/√3倍。

当U 相断开，如下图a所示，U、W两相绕组串联后再与V相绕组并联接在V、W两相电源上运行。

在额定负载不变时，V相绕组的相电流将是最大，为正常运行时的2倍（即为电动机额定电流的1.16倍），而U、W两相的相电流仍不变，而线路上的线电流增大到额定电流的√3倍。

由于V相绕组的相电流比正常运行时增大了一倍，引起绕组过热。

对于星形接法的电动机，当U相断开，如图b所示，V、W两相绕组串联接在电源V、W两相上运行。

在额定负载不变时，U相电流为零，V、W两相绕组的电流增大到额定电流的√3倍，使绕组过热。

从上述分析可知，两种接法的电动机，当发生缺相运行时，都会使某一相绕组（三角形接法）或某两相绕组（星形接法）的相电流和线电流增大。

但增大的电流不能使熔丝熔断，可如果长期缺相运行，温度上升很快，容易烧毁电动机。

事实证明，当电动机的负载为额定负载的40%以上发生缺相运行时，绕组的相电流就会超过正常值。

所以在实践中60%-70%以上的电动机烧毁事故都是缺相运行所致，故对电动机的缺相防护十分重要。

三相异步电机缺相现象分析
三相交流异步电动机如果出现缺相可分几种情况：
第一种情况，电机在启动状态时，当电机启动时发生缺相，小功率电机或带轻负载的电机可以转动，不过旋转方向不一定，可能出现反转情况。

如果电机装有热继电器保护（整定值为电机额定电流的1.2倍），电机将在几秒钟到十几秒钟后保护性停机。

装有电子式保护器的将不能启动。

如果是功率稍大或带较重负载的电机，当电机启动发生时发生缺相，电机基本上不能启动，并且发出很大的交流嗡嗡声音，如果电机装有热继电器保护，电机将在几秒钟后发生保护性停机。

装有电子式保护器的将不能启动。

第二种情况，缺相发生在电机运转状态下，如果电机负载轻，电机可以继续运转，但运转时的交流噪音会明显增加，运转电流增加5-7倍，如果电机装置有热保护，电机将在运转一段时间后停机，装有电子式保护装置的电机会马上停机，没有电机保护装置的电机将会急速升温，若干时间后电机烧毁。

如果电机负载比较重，除交流噪音增加，电机还会出现转速下降或停机现象。

相应的保护装置会启动保护。

如果没有保护装置或保护装置失灵，将会发生电机烧毁事故。

第三种情况，当交流电源缺两相时，如果电机在启动状态时，电机将不能启动。

如果电机在运转状态时，电机马上减速停止运转。

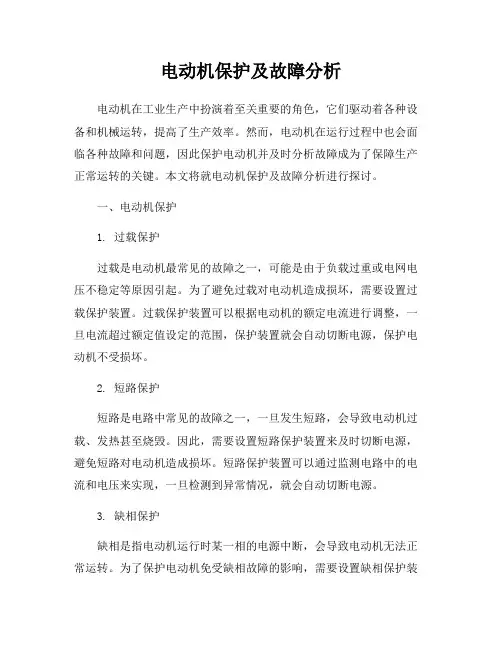

电动机保护及故障分析电动机在工业生产中扮演着至关重要的角色，它们驱动着各种设备和机械运转，提高了生产效率。

然而，电动机在运行过程中也会面临各种故障和问题，因此保护电动机并及时分析故障成为了保障生产正常运转的关键。

本文将就电动机保护及故障分析进行探讨。

一、电动机保护1. 过载保护过载是电动机最常见的故障之一，可能是由于负载过重或电网电压不稳定等原因引起。

为了避免过载对电动机造成损坏，需要设置过载保护装置。

过载保护装置可以根据电动机的额定电流进行调整，一旦电流超过额定值设定的范围，保护装置就会自动切断电源，保护电动机不受损坏。

2. 短路保护短路是电路中常见的故障之一，一旦发生短路，会导致电动机过载、发热甚至烧毁。

因此，需要设置短路保护装置来及时切断电源，避免短路对电动机造成损坏。

短路保护装置可以通过监测电路中的电流和电压来实现，一旦检测到异常情况，就会自动切断电源。

3. 缺相保护缺相是指电动机运行时某一相的电源中断，会导致电动机无法正常运转。

为了保护电动机免受缺相故障的影响，需要设置缺相保护装置。

缺相保护装置可以通过监测电动机各相电流的平衡性来实现，一旦检测到某一相电流异常，就会切断电源，保护电动机不受损坏。

4. 过压保护过压是指电网电压超过额定范围，会对电动机造成损坏。

为了保护电动机免受过压的影响，需要设置过压保护装置。

过压保护装置可以通过监测电网电压来实现，一旦检测到电压超过额定范围，就会切断电源，保护电动机不受损坏。

二、电动机故障分析1. 异常噪音电动机在运行过程中如果出现异常噪音，可能是由于轴承磨损、转子不平衡或定子绕组故障等原因引起。

需要及时对电动机进行检修，更换磨损的轴承，平衡转子，修复绕组故障，以消除异常噪音。

2. 过热电动机在运行过程中如果出现过热现象，可能是由于通风不良、负载过重或绕组短路等原因引起。

需要检查电动机的通风系统是否正常运转，减轻负载，修复绕组短路等问题，以降低电动机的温升，避免过热对电动机造成损坏。

三相异步电动机缺相的原因及处理方法Document number：NOCG-YUNOO-BUYTT-UU986-1986UT三相异步电动机缺相的原因及处理方法摘要：根据三相异步电动机因缺相运行导致烧坏的实例，详细分析了缺相运行时的现象及产生原因。

提出了合理的解决方法，取得了良好的效果。

关键词：三相异步电动机；缺相；缺相保护；额定；过载三相异步电动机在运行过程中最常见的故障就是缺相运行，例如断一根火线或断一相绕组。

此时，如果轴上负载没有改变，则电动机处于严重过载状态，定子电流将大大超过额定值，时间稍长电动机就会烧毁。

1 电动机缺相运行时的现象及原因分析缺相运行时的现象对于三相异步电动机，正常运行时必须采用三相供电，而缺相是电动机正常运行的大忌。

缺相时，原来停止的电动机，将无法启动，且发出“嗡嗡”的声音，此时，若用手拨动电机转子轴，也许能慢慢转动；原来旋转的电动机缺相时，转速下降且变慢，电流明显增大，电机温度上升，烫手，并且发出异常声音，若长时间缺相运行必然导致电机过热而烧毁。

造成缺相运行的原因造成电动机缺相运行的原因，通常分为外部原因和内部原因。

外部原因主要是外网供电质量问题，其一是缺相，由于供电线路故障，电源在到达电动机保护线路前，就已经少了一相或两相，造成电动机无法启动或启动运转异常；其二是配电高端侧或低端侧一相断电造成电动机缺相运行，在这种情况下，由该变压器供电的所有电动机都会缺相运行。

内部原因主要有保护线路中的控制、、的触点氧化、烧伤、松动、接触不良等造成缺相。

某相的熔体接触不良，或熔丝拧得过紧而几乎压断，或熔体电流选择过小，造成通过的电流稍大就会熔断。

尤其是在电动机启动电流的冲击下，更容易发生熔体非故障性熔断。

有时电动机负荷线路断线，一般是安装不当引起的断线，特别是单芯导线放线时产生的小圈扭结，接头受损等都可能使导线在运行过程中发生断线。

由于电动机长期使用，使绕组的内部接头或引线松脱或局部过热将绕组烧断，导致电动机出现缺相运行。

2012年第30期(总第45期)科技视界Science &Technology VisionSCIENCE &TECHNOLOGY VISION 科技视界0前言三相交流电动机在现代工业生产中应用十分广泛,但三相交流电动机因缺相运行造成烧毁的事故在生产中比较多,给企业造成较大经济损失,针对三相交流电动机的缺相保护到底应该怎样去配置,应该不应该投跳闸,这已经变成一个非常重要的课题,本文就某发电公司2012年4号机组引风机轴冷风机缺相保护的相关保护配置进行了深入探讨与分析,现就三相电动机缺相运行后烧毁的故障现象及电动机缺相时各相电流的变化和产生后果及保护相关配置展开分析如下。

1电动机不平衡运行原因及现象分析三相电动机缺一相无法启动,但是三相电动机在运行中缺一相仍能运行,被称为缺相运行。

引起电动机缺相运行的原因多种多样,可分为两大类:1)电源缺相:电源缺相即输入电机的电源缺相造成,此类故障的原因一般有熔断器或自动断路器缺相,交流接触器缺相,热继电器缺相,接线端子缺相,或是一次线路断路;2)电机缺相:电机缺相是因为电机过热,或是轴承损坏,接头松动,机械创伤,接线端子断裂等原因造成的。

当三相电动机缺相运行时的外部现象主要有以下几个方面:1)电动机电流指示高出正常值或为零;2)电动机本体及线圈温度升高;3)电动机振动增大,声音异常;4)电动机转速下降;5)电动机所带负荷出力不足。

2电动机不平衡运行时各相电流变化分析电动机正常运行时,三相电机负载对称,三相电流大小基本相等,大小小于或等于额定值。

出现一相断线后,该相线电流为零,另两相线电流会增大,对于三角形接法的电动机,在额定值下正常运行时,每相绕组的相电流为电动机额定线电流的1/√3倍。

当A 相断开,如图1所示,A、C 两相绕组串联后再与B 相绕组并联接在B、C 两相电源上运行。

在额定负载不变时,B 相绕组的相电流将是最大,为正常运行时的2倍(即为电动机额定电流的1.16倍),而A、C 两相的相电流仍不变,而线路上的线电流增大到额定电流的√3倍。

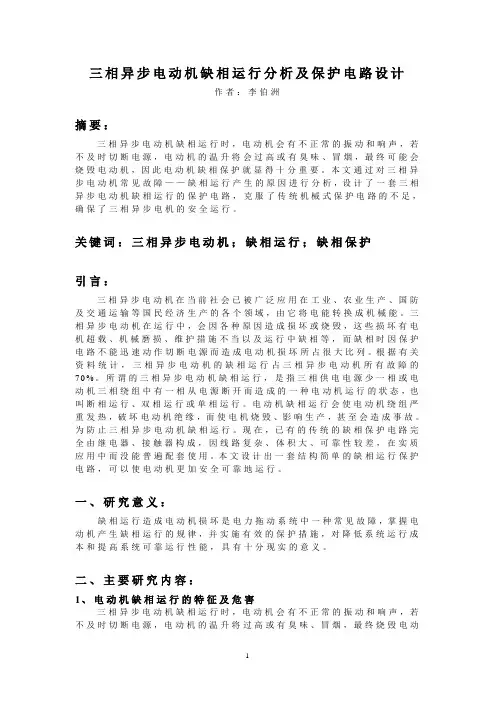

三相异步电动机缺相运行分析及保护电路设计作者：李伯洲摘要：三相异步电动机缺相运行时，电动机会有不正常的振动和响声，若不及时切断电源，电动机的温升将会过高或有臭味、冒烟，最终可能会烧毁电动机，因此电动机缺相保护就显得十分重要。

本文通过对三相异步电动机常见故障——缺相运行产生的原因进行分析，设计了一套三相异步电动机缺相运行的保护电路，克服了传统机械式保护电路的不足，确保了三相异步电机的安全运行。

关键词：三相异步电动机；缺相运行；缺相保护引言：三相异步电动机在当前社会已被广泛应用在工业、农业生产、国防及交通运输等国民经济生产的各个领域，由它将电能转换成机械能。

三相异步电动机在运行中，会因各种原因造成损坏或烧毁，这些损坏有电机超载、机械磨损、维护措施不当以及运行中缺相等，而缺相时因保护电路不能迅速动作切断电源而造成电动机损坏所占很大比列。

根据有关资料统计，三相异步电动机的缺相运行占三相异步电动机所有故障的70%。

所谓的三相异步电动机缺相运行，是指三相供电电源少一相或电动机三相绕组中有一相从电源断开而造成的一种电动机运行的状态，也叫断相运行、双相运行或单相运行。

电动机缺相运行会使电动机绕组严重发热，破坏电动机绝缘，而使电机烧毁、影响生产，甚至会造成事故。

为防止三相异步电动机缺相运行。

现在，已有的传统的缺相保护电路完全由继电器、接触器构成，因线路复杂、体积大、可靠性较差，在实质应用中而没能普遍配套使用。

本文设计出一套结构简单的缺相运行保护电路，可以使电动机更加安全可靠地运行。

一、研究意义：缺相运行造成电动机损坏是电力拖动系统中一种常见故障，掌握电动机产生缺相运行的规律，并实施有效的保护措施，对降低系统运行成本和提高系统可靠运行性能，具有十分现实的意义。

二、主要研究内容：1、电动机缺相运行的特征及危害三相异步电动机缺相运行时，电动机会有不正常的振动和响声，若不及时切断电源，电动机的温升将过高或有臭味、冒烟，最终烧毁电动机，因此电动机缺相保护十分重要。

三相异步电动机缺相运行的危害、原因与对策三相异步电动机缺相运行的危害、原因与对策一、缺相运行的危害1. 危害电机的使用寿命和电气性能：由于缺相运行时，电子元件受到高电压和大电流的冲击，从而导致电机的外圈损坏、振动变大，以及电机的绝缘及绝缘耐压能力降低，甚至使电机发生烧结,降低使用寿命和电气性能。

2. 危害电气设备的安全：缺相运行时，上述电气设备处于缺相状态，而正常情况下，电气设备应处于三相平衡的状态，其受到的电压和电流是均匀分布在三相线上的，而当其中某一相缺失时，其他相的电压和电流将会大幅度增加，从而危及电气设备的安全。

3. 降低负载功率：缺相运行时，由于电子元件受到高电压和大电流的冲击，使得功率因数明显降低，从而大幅度降低了负载功率。

二、缺相运行的原因1. 三相电源缺相：由于电源的原因，三相电源缺相时，由于三相电源的输出电压不均衡，使得电机产生缺相的运行现象。

2. 电机烧结：由于电机故障，导致电机烧结时，电机三相电路被分割，从而使电机不能均衡的发挥功能，造成缺相运行的现象。

3. 电机内部调节系统故障：当电机内部的调节系统出现故障时，会导致电机运行不稳定，从而使电机产生缺相的运行现象。

三、缺相运行的对策1. 避免过大负荷运行：由于缺相运行时，电机的损耗增加，因此不能给它添加负荷，应避免过大负荷运行。

2. 三相电源缺相状态的检测：应安装三相电源的缺相检测器，以及三相电源电压平衡检测器，以便及时发现缺相状态并及时采取有效措施。

3. 加装短路保护：应对电机安装短路保护，在电机发生烧结的时候可以及时断开电机供电，以防止电机损坏。

4. 加装热继电器：应安装热继电器，热继电器在缺相运行时，可以及时断开电机供电，从而使得电机得以及时保护。

5. 加装激励装置：应安装激励装置，以稳定电机的缺相运行状态，使得电机得以安全而稳定的运行。

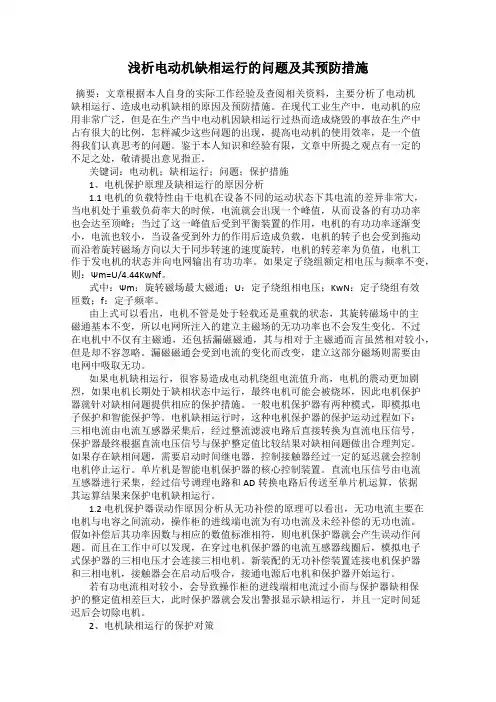

浅析电动机缺相运行的问题及其预防措施摘要：文章根据本人自身的实际工作经验及查阅相关资料，主要分析了电动机缺相运行、造成电动机缺相的原因及预防措施。

在现代工业生产中，电动机的应用非常广泛，但是在生产当中电动机因缺相运行过热而造成烧毁的事故在生产中占有很大的比例，怎样减少这些问题的出现，提高电动机的使用效率，是一个值得我们认真思考的问题。

鉴于本人知识和经验有限，文章中所提之观点有一定的不足之处，敬请提出意见指正。

关键词：电动机；缺相运行；问题；保护措施1、电机保护原理及缺相运行的原因分析1.1 电机的负载特性由于电机在设备不同的运动状态下其电流的差异非常大，当电机处于重载负荷率大的时候，电流就会出现一个峰值，从而设备的有功功率也会达至顶峰；当过了这一峰值后受到平衡装置的作用，电机的有功功率逐渐变小，电流也较小，当设备受到外力的作用后造成负载，电机的转子也会受到拖动而沿着旋转磁场方向以大于同步转速的速度旋转，电机的转差率为负值，电机工作于发电机的状态并向电网输出有功功率。

如果定子绕组额定相电压与频率不变，则：Ψm=U/4.44KwNf。

式中：Ψm：旋转磁场最大磁通；U：定子绕组相电压；KwN：定子绕组有效匝数；f：定子频率。

由上式可以看出，电机不管是处于轻载还是重载的状态，其旋转磁场中的主磁通基本不变，所以电网所注入的建立主磁场的无功功率也不会发生变化。

不过在电机中不仅有主磁通，还包括漏磁磁通，其与相对于主磁通而言虽然相对较小，但是却不容忽略。

漏磁磁通会受到电流的变化而改变，建立这部分磁场则需要由电网中吸取无功。

如果电机缺相运行，很容易造成电动机绕组电流值升高，电机的震动更加剧烈，如果电机长期处于缺相状态中运行，最终电机可能会被烧坏，因此电机保护器就针对缺相问题提供相应的保护措施。

一般电机保护器有两种模式，即模拟电子保护和智能保护等。

电机缺相运行时，这种电机保护器的保护运动过程如下：三相电流由电流互感器采集后，经过整流滤波电路后直接转换为直流电压信号，保护器最终根据直流电压信号与保护整定值比较结果对缺相问题做出合理判定。

三相异步电动机缺相运行的原因分析及预防措施一、三相异步电动机缺相的原因三相异步电动机缺相运行烧坏电动机的情况时有发生，其主要原因是一相断电后逆序磁场产生较大的制动力矩，减小了电动机的输出力矩，当外加负载不变时、转差率增大、定子绕组中电流比正常运转时增大很多、致使铜耗、铁耗增大、结果使电动机温度升高烧坏定子绕组。

在我做电工维修之中，发现由于人为疏忽造成主电源回路引起和起动电器引起三相异歩电动机缺相运行有很多。

二、电动机单相运行时的状况分析１、电源、负载均为星形连接时，线电压等于√3 倍相电压，线电流与相电流相等、当电源或是负载的一相断开时，其电流与电动机所带负载有关、成比例增长。

２、当电动机为△连接时线电压等于相电压、线电流为√3 倍相电流. 若外部(电源)断线时,电动机实际为两相绕组串连后与第三相并联再与两相未断相电源线连接,线电流等于并联之路之和、在负载不变时,串接两相电流不变,并联的第三相电流增加0.5 倍,满负载时线电流的为额定电流的 1.7—2.0 倍。

3、当电动机为△连接时，若电动机内部断相时、电动机变成V 形接线、相电流和线电流均与电动机负载成比例增长、两相电流均增大1.5 倍,一相线电流增加到 1.5 倍、其它两相线电流增加约 0.9 倍。

三、供电电源缺相分析在电动机产生缺相运行的比例中占一定的比例，表现为：断路器、熔断器方面１、断路器:很多时候、设备的操作者喜欢把断路器作为停机的开关、一拉开了事，断路器属于不是常动性的电气设备，如果带负载拉闸、再加上对保护电动机选用类型不对时、极易产生缺相。

某车间新更换一条生产线，生产线装有两台各 2.2 千瓦三相电动机，二十四盏 40 瓦日光灯，二十四台60瓦电扇，分三相接线，两个月后，两台电动机全部烧坏，经检查，日光灯电源接于一相，风扇电源接于一相，电动机电源接三相，上下班用断路器直接开、关各用电设备。

拆解断路器发现一相灭弧室很多积炭触头烧坏，分析为断路器由于带负载拉闸，使触头拉弧烧坏触头而缺相引起。

一起火电厂6kV三相异步电动机缺相运行故障的处理分析摘要：介绍了一起典型火电厂6kV三相异步电动机缺相运行故障处理经过，对处理过程中发现的一些问题进行了分析并提出一些对策，为其它同类型电机处理相似故障提供了参考借鉴。

关键词：火电厂 6kV三相异步电动机缺相运行故障处理1 设备概况一次风机设备规范参数见表1。

表1 一次风机设备规范参数2 事件经过2020年09月15日 21:12 2号锅炉准备点火，就地风机启动前检查正常，启动引、送风机，试转正常保持两台引风机及A送风机运行，吹扫条件满足开始吹扫。

21:39启动A一次风机，启动电流95A，稳定电流32A，就地检查运行正常，出口电动挡板状态异常联系处理。

21:42启动B一次风机，启动电流98A，稳定电流30A，就地检查运行正常，缓慢开启B 一次风机入口静叶至20%，电流跟踪正常。

21:51 B一次风机入口静叶由20%开到24%时，B一次风机电流由34A突涨至59A。

22:03 A一次风机出口电动挡板变黄处理好，缓慢调整A一次风机静叶开度。

16日00:35监盘发现A、B一次风机入口静叶开度一致，B一次风机电流59A，A一次风机电流37A，B一次风机电流较正常值偏大，立即排查原因，就地检查B一次风机运行正常，振动，声音正常，B一次风机出口电动挡板、静叶及B空预器出口热一次风电动挡板就地位置正常，一次风压正常。

进行手动小幅开关B一次风机出口电动挡板、B空预器出口热一次风电动挡板，就地检查挡板开关动作正常，电流无明显变化，联系锅炉专业配合就地手摇A、B一次风机入口静叶，未见明显卡涩，全开位置正常，初步怀疑B一次风机入口静叶内部脱落，准备进行停运B一次风机进行风机内部检查。

01:30调整A、B一次风机出力，B一次风机入口静叶关闭，至就地逐渐手动摇关B空预器出口热一次风电动挡板、B一次风机出口电动挡板，电流由59A逐渐降至47A，空载电流偏大。

02:08停运B一次风机运行，锅炉专业进行B一次风机静叶、风机叶轮及出口电动挡板检查。

一起高压电机缺相故障的分析及处置措施摘要介绍了一起某火电厂的引风机电机缺相故障的案例，该故障是由于中性点接线盒的电流互感器电缆线压接线鼻子连接处过热，随后绝缘过热起火熔断相线导致，本文根据电机缺相的实例分析电流及电压变化，提供了一种判断方法，并给出针对设备暂时无法停运时的应急处置措施。

通过对停运后电机进行检查，阐明了故障原因，为今后预防电机缺相故障提供了一定的参考。

关键词电机；缺相；电厂；应急处置；原因；0 引言引风机是火电厂的重要辅机，起到将锅炉的烟气抽出，维持锅炉负压的作用。

某火电厂的引风机配置为两台，驱动电机是功率6300kW的6kV电动机，在机组运行时的正常的运行方式为两台引风机同时运行，低负荷时可以单侧引风机运行，机组高负荷时则需要两台引风机同时以运行维持锅炉负压，因此，在保证机组运行安全和不损失电量的前提下，如何准确判断电机的故障情况并采取相应的处置措施十分具有价值。

1 事件经过某火电厂运行过程中，1B引风机动叶开度在41%时，电机电流由241A突降至228A，并在223至228A之间小幅波动，随后电流又突涨至405A。

整个电流变化的过程中炉膛负压、引风机出口风压无明显变化，运行人员监盘发现电机电流波动后，为保障设备运行安全，手动下调了电机的出力，使电机电流维持在330A左右。

该厂检修人员根据故障现象，首先对1B引风机电机的保护装置（RCS-9627CN）进行检查，未见保护装置有告警和动作，二次电流采样值如下（变比为1500/1)：变为线电流的1/变为线电流的1/随后又用三相相位伏安表对进保护装置的电流二次线进行电流采样，其测量结果与保护装置显示结果一致。

就地检查1B引风机电机，电机运行声音、振动、温度与缺相前的数据记录相对比，并无明显的变化。

2 故障现象分析及应急处置措施2.1 故障现象分析正常Y接法运行的定子，无论是一相绕组断线，还是一相电源线断线，都形成另两相绕组反串联接在电源单相线电压下U e。

电动机缺相运行的原因、后果及措施摘要：三相交流电动机在工业生产中应用十分广泛，但三相交流电动机因缺相运行造成烧毁的事故在生产中比较多，给企业造成较大经济损失，本篇文章分析了三相电动机缺相运行后烧毁的故障现象及△接法的电动机和Y接法的电动机缺相时各相电流的变化和产生的后果及保护措施。

关键词：电动机缺相原因缺相运行后果预防措施一、造成电动机缺相运行的原因有①保险丝选择不当或压合不好，使熔丝断一相。

②开关发触器的触头接触不良。

③导线接头松动或断一根线。

④有一相绕组开路。

二、电动机缺相运行的后果1、缺相时电机电流的变化正常起动或运行时，三相电机为对称负载，三相电流大小相等，小于或等于额定值。

出现一相断线后，使一相线电流为零，另两相线电流会增大。

例如，对于三角形接法的电动机，在额定值下正常运行时，每相绕组的相电流为电动机额定电流（线电流）的1/√3倍。

当U相断开，如下图a所示，U、W两相绕组串联后再与V相绕组并联接在V、W两相电源上运行。

在额定负载不变时，V相绕组的相电流将是最大，为正常运行时的2倍（即为电动机额定电流的1.16倍），而U、W两相的相电流仍不变，而线路上的线电流增大到额定电流的√3倍。

由于V相绕组的相电流比正常运行时增大了一倍，引起绕组过热。

对于星形接法的电动机，当U相断开，如图b所示，V、W两相绕组串联接在电源V、W两相上运行。

在额定负载不变时，U相电流为零，V、W两相绕组的电流增大到额定电流的√3倍，使绕组过热。

从上述分析可知，两种接法的电动机，当发生缺相运行时，都会使某一相绕组（三角形接法）或某两相绕组（星形接法）的相电流和线电流增大。

但增大的电流不能使熔丝熔断，可如果长期缺相运行，温度上升很快，容易烧毁电动机。

事实证明，当电动机的负载为额定负载的40%以上发生缺相运行时，绕组的相电流就会超过正常值。

所以在实践中60%-70%以上的电动机烧毁事故都是缺相运行所致，故对电动机的缺相防护十分重要。

电动机缺相故障的原因及处理方法和保护措施
牙凤莉
【期刊名称】《大众科技》
【年(卷),期】2010(000)011
【摘要】介绍三相异步电动机缺相故障的原因及处理方法,提出预防和保护措施.【总页数】2页(P117-118)
【作者】牙凤莉
【作者单位】河池市职教中心学校,广西,河池,547000
【正文语种】中文
【中图分类】TM343+.2
【相关文献】
1.高压电动机绕组故障原因分析及处理方法 [J], 赵玉伟;仇志龙
2.电动机缺相运行的原因及保护措施 [J], 王秋鹏
3.井下刮板输送机电动机故障原因与处理方法 [J], 周继文
4.三相异步电动机缺相的原因及处理方法 [J], 邱俊
5.三相交流电动机缺相故障的几种处理方法 [J], 张海
