220kV母线倒闸操作讲义（实操课）课程目标通过本次课程，使学生们了解掌握双母线倒闸操作基本要求、遵循原则、及倒、停母线操作相关知识。
达到能熟练的手工填写(220kV母线)倒闸操作票。
一、220kV母线及部分设备1、什么是母线在发电厂和变电所的各级电压配电装置中、将发动机、变压器与各种电器连接的导线称为母线。
母线是各级电压配电装置的中间环节，它的作用是汇集、分配和传送电能。
2、思考题1）母线的作用是什么？何种情况应设置母线？母线的作用：是汇集和分配电能。
在进出线较多的情况下，为便于电能的汇集和分配，应设置母线，这是由于安装时，不可能将很多回进出线安装在一点上，而是将每回进出线分别在母线的不同点连接引出。
一般具有四个以上间隔时，就应设置母线2）母线有哪些部件组成？母线组成：由导线、绝缘子、架构（支杆）接地装置、金具。
导线形式有软导线（钢芯铝导线）、硬导线（管型和矩形铝或铜导线）。
二、220kV母线接线方式1、有汇流母线的接线形式可分为两大类：（一）单母线：1：单母线2：单母线分段（二）双母线：1：双母线2：双母线分段（单分段双分段）3：双母线（分段）带旁路4：3/2断路器接线5：变压器-母线组接线2、双母线3、双母线接线特点有两组母线（Ⅰ、Ⅱ）。
每一个电源回路和出线回路均通过一台断路器和两台隔离开关分别接到两组母线上。
两组母线通过一台母联断路器相连。
1）双母线接线优点供电可靠性大，轮流检修母线时，不必中断对用户的供电；检修任何一条母线的隔离开关时，只需将隔离开关所属的线路停电，其余线路可以不停电；当一条母线发生故障时，可以用另一条母线迅速恢复供电，缩小线路停电范围；线路断路器进行操作；运行方式灵活；另外还具有调度、扩建、检修方便的优点2）双母线接线缺点接线比较复杂，倒闸操作时容易发生误操作；母线隔离开关较多，配电装置的结构复杂，故经济性较差；当母线故障时，须短时切除较多的电源和线路；三、母线倒闸操作的相关知识1、操作术语定义1）倒闸操作：是指将电气设备由一种状态转换成另一种状态的所有动作，包括一次系统运行方式变更，继电保护定值调整，装置的启停用，二次回路切换，自动装置投切、试验等所进行的操作执行过程的总称。
电力系统调度术语调度术语是电力系统调度专业使用的具有特定含义的专门用语。
正确地理解和使用调度术语是保证系统安全运行、提高调度效率的重要手段。
本术语适用于参加系统统一调度管理的所有相互联系的发、输、变、配和用户设备。
1电气设备1.1机：发电机、汽轮机、调相机的通称。
1.2炉：发电用锅炉。
1.3主变：发电厂、变电站的主变压器。
1.14联变：发电厂、变电站起联络不同电压等级母线作用的变压器。
1.5∏（站）用变：发电厂、变电站自用电变压器。
1.6母线：发电厂和变电站中，线路和其他电气元件间的总连接线。
分为主母线和旁路母线。
1.7开关：各种型式断路器的通称。
1.88开关的三种位置：1.8.1运行状态：是指设备的相关刀闸及开关都在合上位置带电运行。
1.8.2备用状态：是指设备的相关刀闸在合上位置，只断开开关。
内桥接线的主变，其一次侧无开关的则一次侧刀闸为拉开状态。
L8.3冷备用状态：是指设备的相关刀闸在拉开位置，且开关断开。
L8.4检修状态：是指设备的最大范围拉开开关、刀闸，封挂地线。
L9母联开关：两条主母线间的联络开关。
1.10旁路开关：旁路母线和主母线间的联络开关。
LIl刀闸：各种型式隔离开关的通称。
造成可见的空气绝缘隔离，在设备检修时保证安全。
1.12CT：电流互感器。
1.13PT：电压互感器。
1.14CVT：电容式电流互感器。
1.15GIS：封闭式组合电器。
1.16CRT：调度自动化系统显示器。
1.17UPS：不间断电源。
1.18VQC：电压无功综合控制装置。
1.19AGC:自动发电控制。
1.20AGC可投入率：（AGC机组月运行时间一设备故障AGC退出时间）/AGC 机组月运行时间XIo0%。
1.21RTU：指远动装置。
I22电容器：并联补偿电容器。
II23电抗器：并联补偿电抗器。
III4串联电容器：线路串联补偿电容器。
IV25串联电抗器：线路串联补偿电抗器。
L26低频减载：防止电网发生事故时频率严重下降而使电网瓦解，按频率降低自动切除部分负荷的装置。

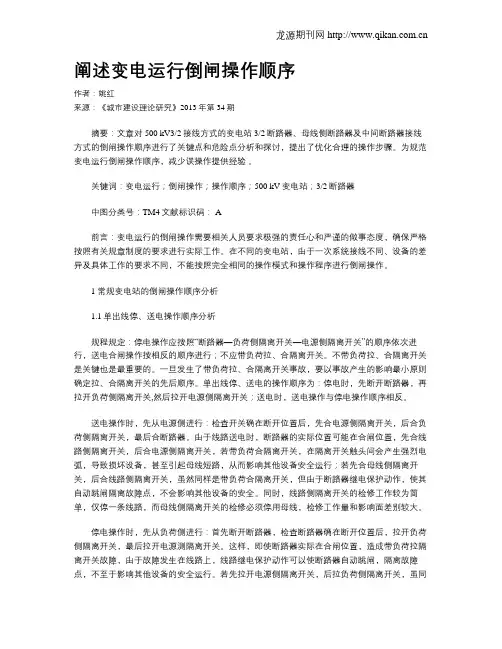

阐述变电运行倒闸操作顺序作者：姚红来源：《城市建设理论研究》2013年第34期摘要：文章对500 kV3/2接线方式的变电站3/2断路器、母线侧断路器及中间断路器接线方式的倒闸操作顺序进行了关键点和危险点分析和探讨，提出了优化合理的操作步骤。
为规范变电运行倒闸操作顺序，减少误操作提供经验。
关键词：变电运行；倒闸操作；操作顺序；500 kV变电站；3/2断路器中图分类号：TM4文献标识码： A前言：变电运行的倒闸操作需要相关人员要求极强的责任心和严谨的做事态度，确保严格按照有关规章制度的要求进行实际工作。
在不同的变电站，由于一次系统接线不同、设备的差异及具体工作的要求不同，不能按照完全相同的操作模式和操作程序进行倒闸操作。
1 常规变电站的倒闸操作顺序分析1.1单出线停、送电操作顺序分析规程规定：停电操作应按照“断路器—负荷侧隔离开关—电源侧隔离开关”的顺序依次进行，送电合闸操作按相反的顺序进行；不应带负荷拉、合隔离开关。
不带负荷拉、合隔离开关是关键也是最重要的。
一旦发生了带负荷拉、合隔离开关事故，要以事故产生的影响最小原则确定拉、合隔离开关的先后顺序。
单出线停、送电的操作顺序为：停电时，先断开断路器，再拉开负荷侧隔离开关,然后拉开电源侧隔离开关；送电时，送电操作与停电操作顺序相反。
送电操作时，先从电源侧进行：检查开关确在断开位置后，先合电源侧隔离开关，后合负荷侧隔离开关，最后合断路器。
由于线路送电时，断路器的实际位置可能在合闸位置，先合线路侧隔离开关，后合电源侧隔离开关，若带负荷合隔离开关，在隔离开关触头间会产生强烈电弧，导致损坏设备，甚至引起母线短路，从而影响其他设备安全运行；若先合母线侧隔离开关，后合线路侧隔离开关，虽然同样是带负荷合隔离开关，但由于断路器继电保护动作，使其自动跳闸隔离故障点，不会影响其他设备的安全。
同时，线路侧隔离开关的检修工作较为简单，仅停一条线路，而母线侧隔离开关的检修必须停用母线，检修工作量和影响面差别较大。

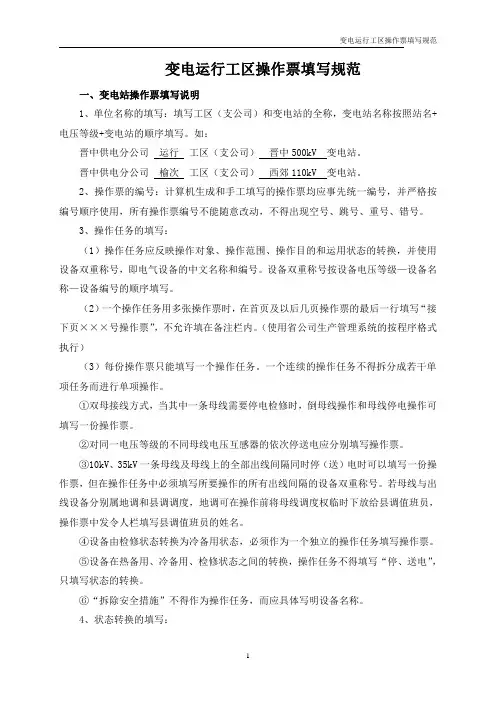

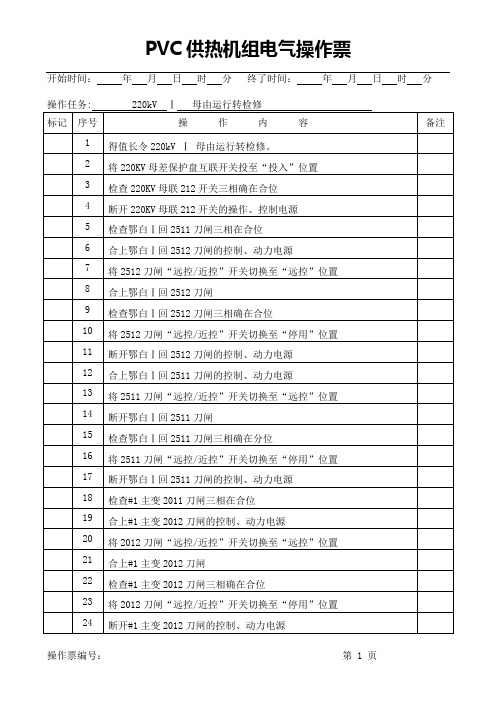

变电运行工区操作票填写规范一、变电站操作票填写说明1、单位名称的填写：填写工区（支公司）和变电站的全称，变电站名称按照站名+电压等级+变电站的顺序填写。
如：晋中供电分公司运行工区（支公司）晋中500kV变电站。
晋中供电分公司榆次工区（支公司）西郊110kV变电站。
2、操作票的编号：计算机生成和手工填写的操作票均应事先统一编号，并严格按编号顺序使用，所有操作票编号不能随意改动，不得出现空号、跳号、重号、错号。
3、操作任务的填写：（1）操作任务应反映操作对象、操作范围、操作目的和运用状态的转换，并使用设备双重称号，即电气设备的中文名称和编号。
设备双重称号按设备电压等级—设备名称—设备编号的顺序填写。
（2）一个操作任务用多张操作票时，在首页及以后几页操作票的最后一行填写“接下页×××号操作票”，不允许填在备注栏内。
（使用省公司生产管理系统的按程序格式执行）（3）每份操作票只能填写一个操作任务。
一个连续的操作任务不得拆分成若干单项任务而进行单项操作。

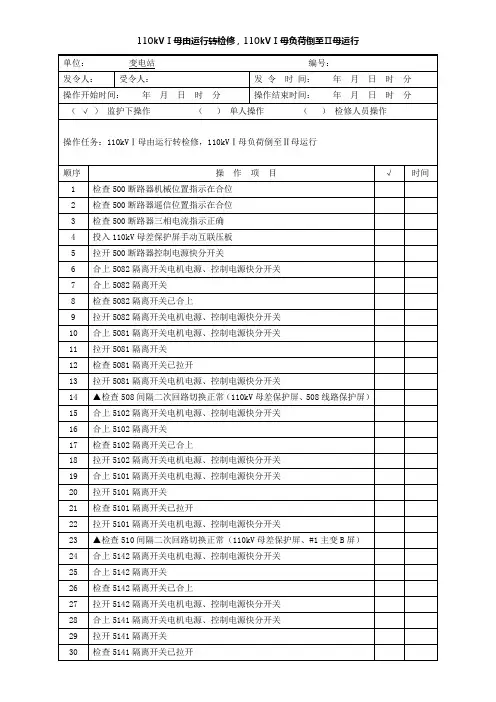

①双母接线方式，当其中一条母线需要停电检修时，倒母线操作和母线停电操作可填写一份操作票。
②对同一电压等级的不同母线电压互感器的依次停送电应分别填写操作票。

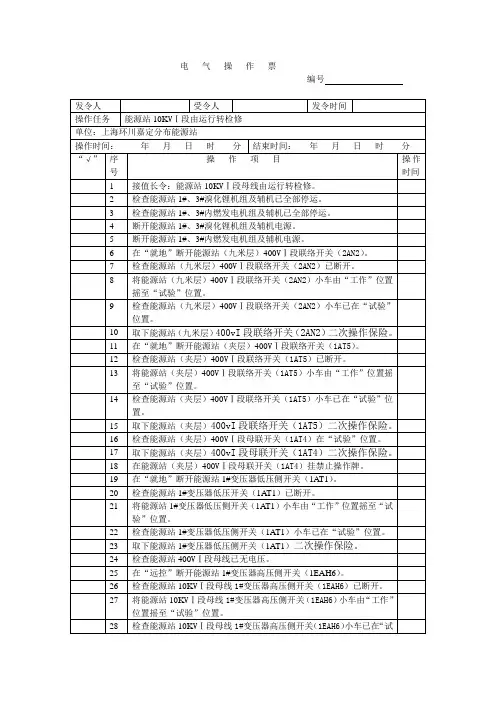

③10kV、35kV一条母线及母线上的全部出线间隔同时停（送）电时可以填写一份操作票，但在操作任务中必须填写所要操作的所有出线间隔的设备双重称号。
若母线与出线设备分别属地调和县调调度，地调可在操作前将母线调度权临时下放给县调值班员，操作票中发令人栏填写县调值班员的姓名。
④设备由检修状态转换为冷备用状态，必须作为一个独立的操作任务填写操作票。
⑤设备在热备用、冷备用、检修状态之间的转换，操作任务不得填写“停、送电”，只填写状态的转换。
⑥“拆除安全措施”不得作为操作任务，而应具体写明设备名称。
4、状态转换的填写：（1）如有检修设备时的倒母线操作，状态应按照该检修设备的目的状态填写。
（2）如系统方式变化引起的倒母线操作，则不须填写状态变化。
