调节阀填料密封的原理与实际应用 李庆

调节阀的原理与作用
调节阀的工作原理与主要作用可以概括为:
一、调节阀的结构
通常由阀体、阀芯、阀座、密封件等组成,还可以设置操作机构、控制系统等。

二、工作原理
1. 利用流体压强差驱动阀芯移动,改变流道截面面积,从而调节流量。

2. 也有利用外力驱动的调节阀,如手动阀、电动阀等。

3. 控制阀芯的升降或旋转,精确调控过流量。

三、常见类型
1. 门阀:阀门上下运动,控制流道高度;
2. 球阀:球体旋转,流量通过球与壳体间隙控制;
3. 蝶阀:蝶形门体转动开启不同程度的流道。

四、主要作用
1. 控制介质流量,调节流速或压力。

2. 保护设备免受压力冲击,控制启动和停止。

3. 隔离不同系统,精确调节流向分配。

4. 调节和控制过程的稳定性。

五、使用注意事项
1. 选择合适型号、nominal直径的调节阀。

2. 注意阀门开度不能过大,否则难以精确控制。

3. 养护良好,保证密封件弹性,防止漏失效。

调节阀广泛应用于流体传输管道,通过调节流量和压力实现过程或系统的精确控制。

填料密封原理
填料密封原理是指通过将填料包裹在待密封的部件之间，利用填料之间的压缩产生有效的密封效果的一种密封方式。

填料密封原理的关键在于填料的选择和使用。

首先，填料的选材十分重要。

一般情况下，填料应具有一定的弹性，能够适应被填充部件之间的不平整表面，并能够紧密地填充之间的空隙。

同时，填料应具有一定的耐压性和耐腐蚀性，以保证密封效果的持久性。

其次，使用填料时需要进行适当的压缩。

通过施加一定的压力，填料可以被压紧，填充被密封部件之间的空隙，形成密封。

填料的压缩应该适度，过度的压缩可能导致填料变形或破坏，而不足的压缩则可能导致密封效果不佳。

填料密封原理的优点是能够适应各种不同形状和尺寸的密封部件，具有一定的适应性和可靠性。

此外，填料也可以用于密封高温、高压等特殊工况下的部件。

总之，填料密封原理通过选择合适的填料材料，并进行适当的压缩，实现有效的密封效果。

这种密封方式在工业和机械领域得到了广泛的应用。

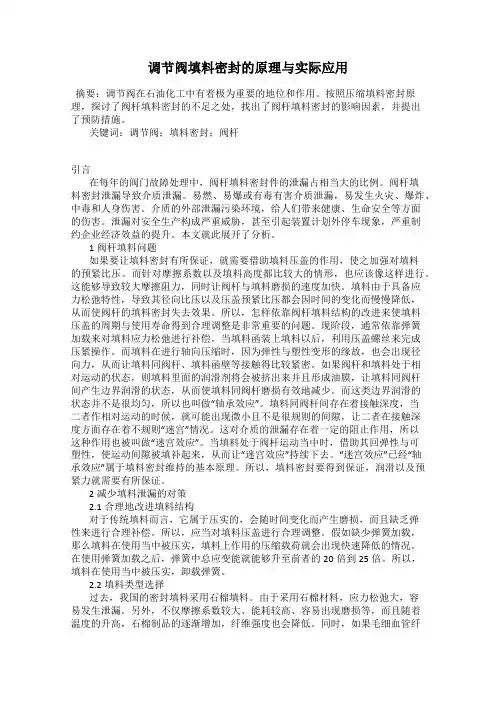

调节阀填料密封的原理与实际应用摘要：调节阀在石油化工中有着极为重要的地位和作用。

按照压缩填料密封原理，探讨了阀杆填料密封的不足之处，找出了阀杆填料密封的影响因素，并提出了预防措施。

关键词：调节阀；填料密封；阀杆引言在每年的阀门故障处理中，阀杆填料密封件的泄漏占相当大的比例。

阀杆填料密封泄漏导致介质泄漏。

易燃、易爆或有毒有害介质泄漏，易发生火灾、爆炸、中毒和人身伤害。

介质的外部泄漏污染环境，给人们带来健康、生命安全等方面的伤害。

泄漏对安全生产构成严重威胁，甚至引起装置计划外停车现象，严重制约企业经济效益的提升。

本文就此展开了分析。

1阀杆填料问题如果要让填料密封有所保证，就需要借助填料压盖的作用，使之加强对填料的预紧比压。

而针对摩擦系数以及填料高度都比较大的情形，也应该像这样进行。

这能够导致较大摩擦阻力，同时让阀杆与填料磨损的速度加快。

填料由于具备应力松弛特性，导致其径向比压以及压盖预紧比压都会因时间的变化而慢慢降低，从而使阀杆的填料密封失去效果。

所以，怎样依靠阀杆填料结构的改进来使填料压盖的周期与使用寿命得到合理调整是非常重要的问题。

现阶段，通常依靠弹簧加载来对填料应力松弛进行补偿。

当填料函装上填料以后，利用压盖螺丝来完成压紧操作。

而填料在进行轴向压缩时，因为弹性与塑性变形的缘故，也会出现径向力，从而让填料同阀杆、填料函壁等接触得比较紧密。

如果阀杆和填料处于相对运动的状态，则填料里面的润滑剂将会被挤出来并且形成油膜，让填料同阀杆间产生边界润滑的状态，从而使填料同阀杆磨损有效地减少。

而这类边界润滑的状态并不是很均匀，所以也叫做“轴承效应”。

填料同阀杆间存在着接触深度，当二者作相对运动的时候，就可能出现微小且不是很规则的间隙，让二者在接触深度方面存在着不规则“迷宫”情况。

这对介质的泄漏存在着一定的阻止作用，所以这种作用也被叫做“迷宫效应”。

当填料处于阀杆运动当中时，借助其回弹性与可塑性，使运动间隙被填补起来，从而让“迷宫效应”持续下去。

调节阀的工作原理调节阀是一种用来调节流体流量、压力和温度的装置，广泛应用于工业生产和流程控制系统中。

它能够根据需要自动调整流体的流量或压力，以保持系统的稳定运行。

本文将详细介绍调节阀的工作原理，包括常见的调节阀类型、工作原理及其应用。

一、调节阀的类型根据调节阀的工作原理和结构特点，常见的调节阀可以分为以下几种类型：1. 堵塞式调节阀：堵塞式调节阀是最常见的一种调节阀，它通过改变流体流通的截面积来调节流量。

当阀芯向下移动时，流通截面积减小，流量减小；当阀芯向上移动时，流通截面积增大，流量增加。

这种调节阀适用于液体和气体的调节。

2. 调节球阀：调节球阀是一种通过旋转球体来调节流量的阀门。

当球体旋转时，流体可以通过球体的孔隙，流量大小取决于球体孔隙的大小。

调节球阀具有结构简单、密封性能好等优点，广泛应用于液体和气体的调节。

3. 调节蝶阀：调节蝶阀是一种通过旋转蝶板来调节流量的阀门。

蝶板可以围绕阀轴旋转，改变流体流动的通道大小，从而实现流量的调节。

调节蝶阀结构简单、体积小、重量轻，适用于中小口径的流量调节。

4. 调节节流阀：调节节流阀是一种通过改变流体流通的截面积来调节流量的阀门。

它主要由节流装置和阀体组成，通过改变节流装置的开度来调节流量。

调节节流阀适用于高压、高温和腐蚀介质的调节。

二、调节阀的工作原理基于流体力学和控制理论，其主要包括以下几个方面：1. 流体力学原理：调节阀通过改变流体流通的截面积来调节流量。

当阀芯或阀板向下移动时，流通截面积减小，流速增加，流量减小；当阀芯或阀板向上移动时，流通截面积增大，流速减小，流量增加。

2. 控制理论：调节阀通常与传感器、控制器和执行器等设备配合使用，形成闭环控制系统。

传感器可以感知流体的压力、温度和流量等参数，将这些参数转化为电信号传送给控制器。

控制器根据设定值和传感器反馈的实际值进行比较，并通过执行器控制阀门的开度，使流体达到设定值。

3. 动力平衡原理：调节阀在工作过程中需要克服流体的压力差，阀芯或阀板上的压力平衡装置能够减小阀芯或阀板所受的压力差，降低阀门的开启力矩，提高调节阀的灵敏度和控制精度。

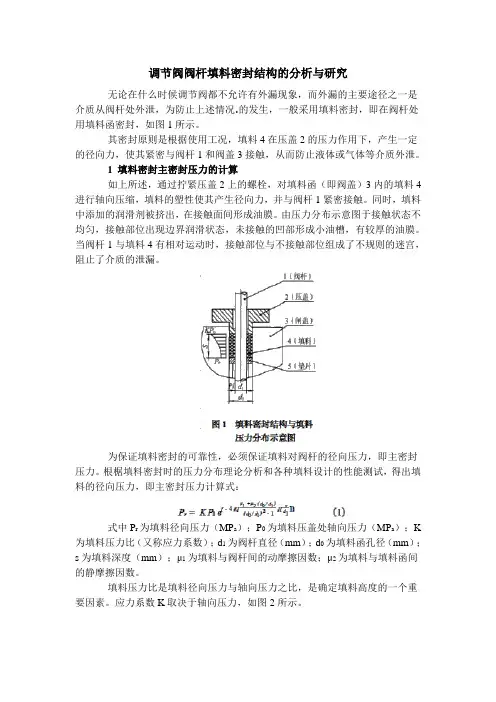

调节阀阀杆填料密封结构的分析与研究无论在什么时候调节阀都不允许有外漏现象，而外漏的主要途径之一是介质从阀杆处外泄，为防止上述情况.的发生，一般采用填料密封，即在阀杆处用填料函密封，如图1所示。

其密封原则是根据使用工况，填料4在压盖2的压力作用下，产生一定的径向力，使其紧密与阀杆1和阀盖3接触，从而防止液体或气体等介质外泄。

1 填料密封主密封压力的计算如上所述，通过拧紧压盖2上的螺栓，对填料函（即阀盖）3内的填料4进行轴向压缩，填料的塑性使其产生径向力，并与阀杆1紧密接触。

同时，填料中添加的润滑剂被挤出，在接触面间形成油膜。

由压力分布示意图于接触状态不均匀，接触部位出现边界润滑状态，未接触的凹部形成小油槽，有较厚的油膜。

当阀杆1与填料4有相对运动时，接触部位与不接触部位组成了不规则的迷宫，阻止了介质的泄漏。

为保证填料密封的可靠性，必须保证填料对阀杆的径向压力，即主密封压力。

根椐填料密封时的压力分布理论分析和各种填料设计的性能测试，得出填料的径向压力，即主密封压力计算式：式中P r为填料径向压力（MP a）；P0为填料压盖处轴向压力（MP a）；K 为填料压力比（又称应力系数）；d1为阀杆直径（mm）；d0为填料函孔径（mm）；s为填料深度（mm）；μ1为填料与阀杆间的动摩擦因数；μ2为填料与填料函间的静摩擦因数。

填料压力比是填料径向压力与轴向压力之比，是确定填料高度的一个重要因素。

应力系数K取决于轴向压力，如图2所示。

.填料密封时的压力分布情况如图1所示，可见，填料最大径向压力P rmax 在填料4与压盖2接触处，随着填料4高度的增加，径向压力Pr按指数规律降低，所以最小径向应力P rmin在填料4与垫片5接触处。

为避免此处发生泄漏，根椐式（1），计算得到P rmin，该值应大于等于阀门内部介质压力P i。

2 填料密封分析对填料密封的有效密封条件是采用适当的填料函形式和填料，分述如下。

2.1 填料的选择对填料的要求是要有一定的塑性，在轴向压力的作用下能产生一定的径向压力，要有抵抗温度变化的能力，有抗蠕变，抗松驰等能力。

填料密封工作原理
填料密封工作原理是通过将填料放置在机械密封装置中，使填料与转动的轴向或固定的壳体之间形成一个密封界面，以阻止流体或气体的泄漏。

填料密封通常采用柔性填料，如软木、涂层纤维、纺织品等，其工作原理主要包括以下几个方面：
1.填料压缩密封：填料密封装置中的填料由于受到轴向的压力
作用，会被压缩并填满密封间隙，使填料之间形成高度凝聚的结构，从而实现密封效果。

2.填料摩擦密封：填料与密封件接触面之间存在摩擦力，填料
通过与轴或壳体接触的摩擦力，阻止流体或气体从密封间隙中泄漏。

3.填料润滑密封：填料与轴或壳体之间形成润滑膜，减少填料
与密封件之间的磨损和摩擦，并利用润滑剂的填充和流动作用，进一步提高密封效果。

4.填料对流动的阻碍：填料中的纤维结构具有较高的表面粗糙
度和较大的内外周面积，能够有效地阻碍流体或气体的泄漏，并增强密封性能。

综上所述，填料密封工作原理主要是通过填料的密实和摩擦力，以及填料与轴或壳体之间的润滑和阻碍作用，实现对流体或气体的有效密封。

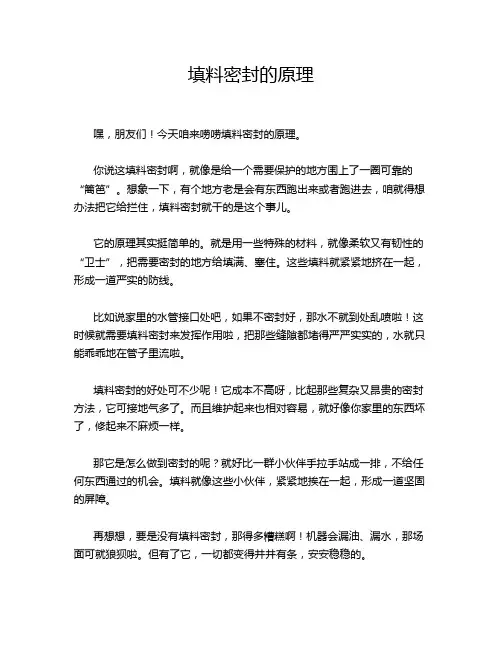

填料密封的原理嘿，朋友们！今天咱来唠唠填料密封的原理。

你说这填料密封啊，就像是给一个需要保护的地方围上了一圈可靠的“篱笆”。

想象一下，有个地方老是会有东西跑出来或者跑进去，咱就得想办法把它给拦住，填料密封就干的是这个事儿。

它的原理其实挺简单的。

就是用一些特殊的材料，就像柔软又有韧性的“卫士”，把需要密封的地方给填满、塞住。

这些填料就紧紧地挤在一起，形成一道严实的防线。

比如说家里的水管接口处吧，如果不密封好，那水不就到处乱喷啦！这时候就需要填料密封来发挥作用啦，把那些缝隙都堵得严严实实的，水就只能乖乖地在管子里流啦。

填料密封的好处可不少呢！它成本不高呀，比起那些复杂又昂贵的密封方法，它可接地气多了。

而且维护起来也相对容易，就好像你家里的东西坏了，修起来不麻烦一样。

那它是怎么做到密封的呢？就好比一群小伙伴手拉手站成一排，不给任何东西通过的机会。

填料就像这些小伙伴，紧紧地挨在一起，形成一道坚固的屏障。

再想想，要是没有填料密封，那得多糟糕啊！机器会漏油、漏水，那场面可就狼狈啦。

但有了它，一切都变得井井有条，安安稳稳的。

而且哦，填料密封还很灵活呢！它可以适应不同的形状和尺寸，不管是大的地方还是小的地方，它都能搞定。

这就像一个超级有弹性的“保护罩”，哪里需要它，它就能套在哪里。

在很多行业里，填料密封都发挥着重要的作用呢。

工厂里的各种设备、管道，都离不开它。

它就像一个默默无闻的英雄，在背后保障着一切的正常运转。

你说这填料密封是不是很神奇？它虽然看起来不起眼，但却有着大大的作用。

它让我们的生活和工作更加顺畅，让那些可能会出现的麻烦都被挡在了门外。

所以啊，可别小看了这填料密封，它可是我们生活和工作中的好帮手呢！没有它，还真不知道会乱成啥样呢！这就是填料密封的原理啦，简单又实用，是不是很有意思呀！。

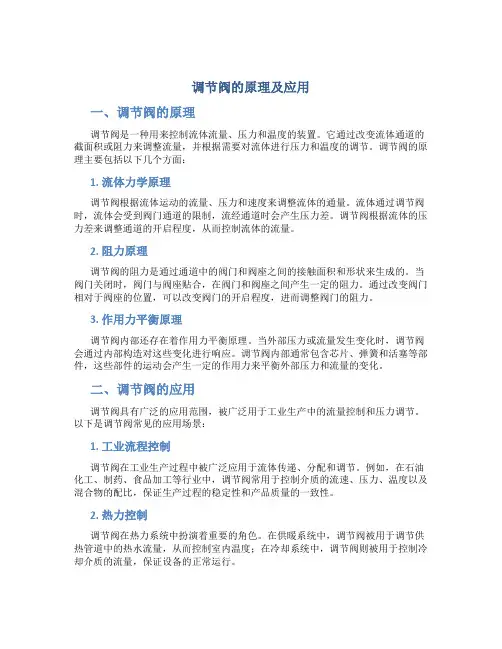

调节阀的原理及应用一、调节阀的原理调节阀是一种用来控制流体流量、压力和温度的装置。

它通过改变流体通道的截面积或阻力来调整流量，并根据需要对流体进行压力和温度的调节。

调节阀的原理主要包括以下几个方面：1. 流体力学原理调节阀根据流体运动的流量、压力和速度来调整流体的通量。

流体通过调节阀时，流体会受到阀门通道的限制，流经通道时会产生压力差。

调节阀根据流体的压力差来调整通道的开启程度，从而控制流体的流量。

2. 阻力原理调节阀的阻力是通过通道中的阀门和阀座之间的接触面积和形状来生成的。

当阀门关闭时，阀门与阀座贴合，在阀门和阀座之间产生一定的阻力。

通过改变阀门相对于阀座的位置，可以改变阀门的开启程度，进而调整阀门的阻力。

3. 作用力平衡原理调节阀内部还存在着作用力平衡原理。

当外部压力或流量发生变化时，调节阀会通过内部构造对这些变化进行响应。

调节阀内部通常包含芯片、弹簧和活塞等部件，这些部件的运动会产生一定的作用力来平衡外部压力和流量的变化。

二、调节阀的应用调节阀具有广泛的应用范围，被广泛用于工业生产中的流量控制和压力调节。

以下是调节阀常见的应用场景：1. 工业流程控制调节阀在工业生产过程中被广泛应用于流体传递、分配和调节。

例如，在石油化工、制药、食品加工等行业中，调节阀常用于控制介质的流速、压力、温度以及混合物的配比，保证生产过程的稳定性和产品质量的一致性。

2. 热力控制调节阀在热力系统中扮演着重要的角色。

在供暖系统中，调节阀被用于调节供热管道中的热水流量，从而控制室内温度；在冷却系统中，调节阀则被用于控制冷却介质的流量，保证设备的正常运行。

3. 污水处理污水处理过程中，调节阀用于调整和控制污水流量和压力，以及处理设备中的介质流动速度。

调节阀的应用可以有效地提高污水处理的效率，确保设备运行稳定和废水排放符合环保标准。

4. 能源控制调节阀在能源行业中的应用也非常广泛。

例如，在火电站的燃烧系统中，调节阀被用于调节燃烧空气和燃料的比例，控制燃烧过程的稳定性和效率；在液化天然气(LNG)系统中，调节阀被用于调节气体的流量和压力，确保安全可靠地输送液化气体。

填料密封安装技术研究及应用摘要：为确保填料密封的可靠性及长周期运行，通过对填料密封性能、密封原理的研究，结合检修过程中获得的经验，总结出一套合理的填料密封安装技术并加以应用。

关键词：填料密封；安装；滑阀1 前言填料密封又称压紧密封，是一种传统的接触式密封。

通过密封压盖轴向压紧填料，填料轴向压缩变形沿径向内外扩胀，从而产生径向力，使填料同时压紧在轴和填料函的表面上，阻止介质泄漏。

填料密封相对与其他机械密封而言，结构简单，更换比较方便。

填料密封的应用广泛，主要用于过程机械设备运动部分的密封，炼厂目前在往复式机泵、往复式压缩机以及阀门中应用较多，但填料密封在工作过程中，相对与机械密封来说运行周期较短、密封效果不佳。

本文通过对填料密封原理的介绍及安装技术的研究，极大提高了密封的可靠性和运转周期。

2 密封原理简介填料密封是通过填料受压缩变形产生的径向力来实现密封的，所以，介质压力与填料径向力的大小是影响泄漏的关键。

填料需要经过预紧，才能保证工作时的性能。

2.1 预紧状态当填料处于预紧状态，即介质压力为零时，填料的受力状态如图所示：图2—3 正常工作状态的填料图2—4 发生泄漏的填料示意图如图2—4所示。

通过示意图可以发现，填料函内部前段填料的密封作用完全失效，没有对泄漏的介质起到节流、降压的作用。

因此，选择合适的填料，并且填料密封压盖提供足够的轴向力，是保证填料密封性能的关键。

要保证每道填料密封的有效性，就需要满足填料与轴、填料与填料函受挤压产生的径向应力大于介质压力。

得出σg≥P·exp（βL）/K （式2—2）也就是说，轴向力只有满足式2—2的条件，才能保证密封的可靠性。

3 填料的磨损及安装改进方法3.1 磨损由于摩擦产生的磨损一个突出问题。

除了填料磨损外，转轴或往复运动的连杆也同样会发生磨损。

磨损与填料和轴的耐磨性、接触线速度、润滑、冷却及安装状况等较多因素有关。

由图2—2的填料径向分布图可以看出，填料对轴的压紧力自靠近压盖端到远离压盖端逐渐减少，与压盖直接相邻的1~2圈，其压紧力比平均压紧力要高很多，导致摩擦力增大。

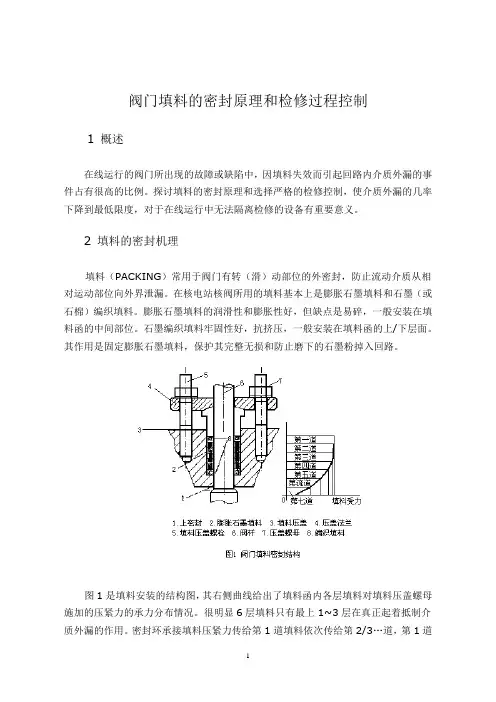

阀门填料的密封原理和检修过程控制1 概述在线运行的阀门所出现的故障或缺陷中，因填料失效而引起回路内介质外漏的事件占有很高的比例。

探讨填料的密封原理和选择严格的检修控制，使介质外漏的几率下降到最低限度，对于在线运行中无法隔离检修的设备有重要意义。

2 填料的密封机理填料（PACKING）常用于阀门有转（滑）动部位的外密封，防止流动介质从相对运动部位向外界泄漏。

在核电站核阀所用的填料基本上是膨胀石墨填料和石墨（或石棉）编织填料。

膨胀石墨填料的润滑性和膨胀性好，但缺点是易碎，一般安装在填料函的中间部位。

石墨编织填料牢固性好，抗挤压，一般安装在填料函的上/下层面。

其作用是固定膨胀石墨填料，保护其完整无损和防止磨下的石墨粉掉入回路。

图1是填料安装的结构图，其右侧曲线给出了填料函内各层填料对填料压盖螺母施加的压紧力的承力分布情况。

很明显6层填料只有最上1~3层在真正起着抵制介质外漏的作用。

密封环承接填料压紧力传给第1道填料依次传给第2/3…道，第1道填料受力后产生轴向变形而向阀杆和填料函内壁上挤，直至达到变形极限，消耗了一部分填料压紧力。

剩下的力传给第2道填料，同时由于填料有效长度缩短过程产生的填料内壁面与阀杆/填料外表面与填料函的内壁的摩擦力，也消耗一部分填料压紧力。

按此机理，越往下层填料的受力越少，变形越小，也就是密封性越差。

然而在回路中带有工作压力的介质顺着填料函内壁挤压使其变形，很容易地就可以突破下端几道填料的密封防线。

因此真正能阻止带压介质的只有最上面二三道填料，而这几道的密封效果取决于填料的选材/结构尺寸/阀杆和函内壁的光洁度和足够的填料压紧力。

3 填料的预压紧力为了延长填料的使用寿命，提高阀门安全性，核电站核阀使用的是经过一定预紧压力压过的填料。

经过预压后，填料密度增大，抵御受压变形的能力增加了，内部保留的预紧力能补偿机组运行其间填料被磨损而失去的填料压力。

填料的预压过程一般由生产厂家在安装前完成，在仓库放置久了，填料侧面就会出现表明预压力松弛的纹路，核阀填料闲置1年以上都要求重新预压紧。

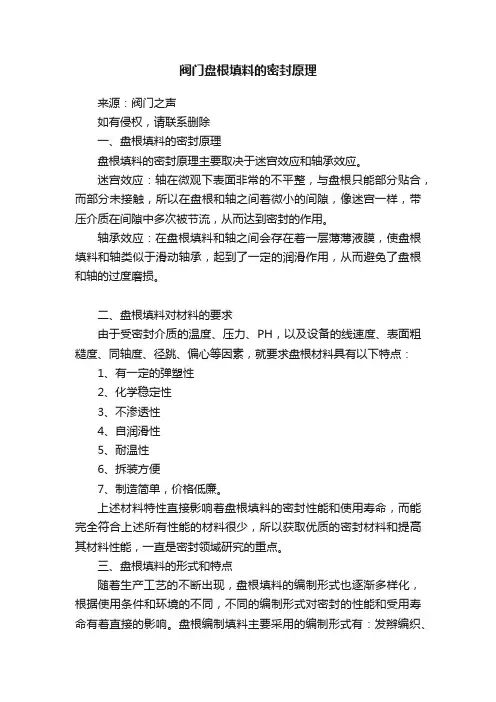

阀门盘根填料的密封原理来源：阀门之声如有侵权，请联系删除一、盘根填料的密封原理盘根填料的密封原理主要取决于迷宫效应和轴承效应。

迷宫效应：轴在微观下表面非常的不平整，与盘根只能部分贴合，而部分未接触，所以在盘根和轴之间着微小的间隙，像迷宫一样，带压介质在间隙中多次被节流，从而达到密封的作用。

轴承效应：在盘根填料和轴之间会存在着一层薄薄液膜，使盘根填料和轴类似于滑动轴承，起到了一定的润滑作用，从而避免了盘根和轴的过度磨损。

二、盘根填料对材料的要求由于受密封介质的温度、压力、PH，以及设备的线速度、表面粗糙度、同轴度、径跳、偏心等因素，就要求盘根材料具有以下特点：1、有一定的弹塑性2、化学稳定性3、不渗透性4、自润滑性5、耐温性6、拆装方便7、制造简单，价格低廉。

上述材料特性直接影响着盘根填料的密封性能和使用寿命，而能完全符合上述所有性能的材料很少，所以获取优质的密封材料和提高其材料性能，一直是密封领域研究的重点。

三、盘根填料的形式和特点随着生产工艺的不断出现，盘根填料的编制形式也逐渐多样化，根据使用条件和环境的不同，不同的编制形式对密封的性能和受用寿命有着直接的影响。

盘根编制填料主要采用的编制形式有：发辫编织、套层编织、穿心编制、夹心编制等。

盘根的编制形式和特点如下：1、发辫编织发辫编织是用八个锭子在二轨道上运行编织，在四角和中间没有绒芯，编织的产品断面为方形，其特点是盘根松散，但对轴振动和偏心用一定的补偿作用，只用于小断面填料，但断面尺寸大将会出现填料外表花纹粗糙，结构松弛，致密性差的缺点2、套层编织套层编织是用8、12、16、24、36、48、60等个锭子在二轨道上编织，根据盘根规格决定套层，一般编织1~4层，中间没有绒芯，套层填料致密性好，密封性强，但由于是套层，层间没有纤维相连容易脱层，故多用于静密封或低速设备。

3、夹心编织夹心编制是以橡胶或金属为芯子，纤维在外，一层套一层的编织，层数按需要而定，类似于套层编织，夹心编织致密性较好，强度高，弯曲性能好，密封性好，但与套层结构一样，表面层磨损后就容易脱落，一般用于泵、阀，极少用于往复设备。

调节阀填料密封的原理与实际应用李庆关键词：调节阀填料；密封原理；实际应用1概述调节阀作为管道系统中的一个重要组成部分，应保证安全可靠的执行管道系统对阀门提出的使用要求。

密封填料是调节阀阀杆动密封的主要密封部件，用来填充填料箱空间，以防介质经由阀杆和填料箱空间泄露。

填料密封是调节阀产品的关键部位之一。

要想达到良好的密封效果，一方面是填料自身的材质，结构要适应介质工况的需要；另一方面是密封填料要有良好的弹性及光洁度，具备了以上两点要求，填料才能有良好的密封性能。

调节阀在常温介质中一般都选用四氟材料，来加工密封填料。

公司有一批调节阀是常温介质，使用四氟材质的密封填料在使用中出现了填料函处介质外漏现象，给用户现场造成了很多麻烦。

为了解决现场介质外漏问题及为了使密封填料获得更好的密封性能，结合现场出现阀杆处介质外漏问题，进行了密封填料结构的改进，有效地解决了现场介质外漏问题，为公司挽回了信誉，同时也得到了用户的好评。

2分析2.1密封填料的作用阀门的密封分为两种，即外部密封和内部密封，对于控制阀的外部密封，即填料密封，结合相关资料及现场的使用反馈，对其结构进行分析，从而进行结构改进来满足调节阀现场使用性能。

调节阀部分由阀门的内件和阀体组成，阀的内件包括阀芯、阀杆、填料函和上阀盖等，其中填料函部件用于对阀杆的密封，是用弹性方法防止工艺介质通过往复式运动而在阀杆表面产生泄漏，它是阀体不可分割的一部门。

阀门的阀杆密封几乎都是利用填料函来实现的。

2.2常用四氟填料结构介绍四氟密封填料在阀门的使用中是非常重要的动密封组件，常见的结构有以下几种结构形式：四氟盘根组合填料结构：此种结构的密封填料，在使用中经常出现阀杆摩擦力大，阀杆出现爬行现象，从而影响阀门的调节性能，进而对阀门的使用性能产生不良影响。

V型组合填料结构：此种结构的填料由于是由四氟棒料车削而成，零件的光洁度相对于四氟盘根填料来说有所提高，其对阀杆产生的摩擦也小，因此对阀杆的爬行现象有所改善。

填料密封原理填料密封是一种常见的静态密封方式，它通过填料在密封面上施加一定的压力，以实现密封目的。

填料密封广泛应用于阀门、泵、压力容器等设备中，具有结构简单、密封可靠、成本低廉等优点。

下面将从填料密封的原理、填料的选择和填料密封的应用等方面进行详细介绍。

填料密封的原理。

填料密封的原理是利用填料在填料腔中受到外部压力作用，填料受到压缩后充满填料腔，填料与被密封件之间产生一定的摩擦力，从而实现密封。

填料的选择和填装方式对密封效果起着至关重要的作用。

填料的选择应根据介质的性质、压力温度等条件进行合理选择，填装方式应保证填料的均匀密实，填料腔内无气泡和空隙。

填料的选择。

填料的选择是影响填料密封效果的重要因素。

常见的填料材料有柔性石墨、聚四氟乙烯、非金属填料等。

柔性石墨填料具有耐高温、耐腐蚀等特点，适用于高温高压介质的密封。

聚四氟乙烯填料具有优异的耐腐蚀性能，适用于强腐蚀性介质的密封。

非金属填料适用于一般介质的密封，选择填料时应根据介质性质和工作条件进行合理选择。

填料密封的应用。

填料密封广泛应用于阀门、泵、压力容器等设备中。

在阀门中，填料密封可实现阀瓣与阀座之间的密封，保证阀门的正常运行。

在泵中，填料密封可实现泵的吸入和排出口的密封，保证泵的正常工作。

在压力容器中，填料密封可实现容器的进出口的密封，保证容器的安全运行。

填料密封具有结构简单、密封可靠、成本低廉等优点，因此得到了广泛的应用。

填料密封的维护。

填料密封在使用过程中需要定期进行维护，包括填料的更换、填料腔的清洁等。

填料在长时间的工作过程中会因受到介质的冲刷而产生磨损，需要定期更换填料以保证密封效果。

同时，填料腔内会积聚杂质，需要定期清洁以保证填料的工作效果。

总结。

填料密封作为一种常见的静态密封方式，在工业生产中得到了广泛的应用。

通过合理选择填料、填装方式和定期维护，可以保证填料密封的密封效果，保证设备的正常运行。

填料密封具有结构简单、密封可靠、成本低廉等优点，是一种值得推广和应用的密封方式。

填料密封结构及原理:
常用填料密封结构如图1-1(a)所示，填料密封由填料2装于填料函1内，通过填料压盖3将填料压紧在轴的表面。

由于轴表面总有些粗糙，其与填料只能是部分贴合，而部分未接触，这就形成了无数个迷宫，当带压介质通过轴表面的时候，介质被多次节流，凭借着“迷宫效应”而达到密封。

填料与轴表面的贴合、摩擦也类似滑动轴承，固应有足够的液体进行润滑，以保证密封有一定的寿命，即所谓的“轴承效应”。

由此可见良好的填料密封，即是迷宫效应和轴承效应的综合。

填料对轴的压紧力通过拧紧压盖螺栓产生。

由于填料是弹塑性体，当受到轴向压紧后，产生摩擦力致使压紧力沿轴向逐渐减少，同时所产生的径向压紧力使填料紧贴于轴表面而阻止介质外漏。

径向压紧力的分布如图1-1(b)所示，其由外端(压盖)向内端，先是急剧递减后趋平缓，介质压力的分布如图1-1(c)所示，由内端逐渐向外端递减，当外端介质压力为零时，则泄漏很少，大于零时泄漏较大。

填料密封工作原理填料密封是一种常见的密封方式，广泛应用于化工、石油、冶金、电力等工业领域的泵、阀等设备上，其工作原理主要包括填料的选择、填料包植入和填料压实三个方面。

首先，填料的选择是填料密封工作原理的重要一环。

填料通常由纤维材料、密封橡胶和高分子材料等组成。

常用的填料有石棉、聚四氟乙烯、聚醚醚酮和氟橡胶等。

填料的选择要考虑介质的性质、工作温度和压力、速度、耐磨性和耐腐蚀性等因素。

根据不同介质和工况特点，选择合适的填料材料，以保证填料密封的可靠性和耐久性。

其次，填料包植入是填料密封工作原理的关键环节。

填料包作为填料的载体，通过适当的方式安装在填料槽中。

填料包植入的关键在于填料之间的交错排列和重叠，以形成一层致密的填料堆密，从而实现泄漏路径的封堵。

填料包植入的方式通常有平行交错、螺旋交错和大头钉式等。

在植入填料包时，要注意填料的压实程度和填料宽度的均匀性。

填料的压实程度影响着填料的弹性和密封性能，过度或不足的压实都会影响填料密封的效果。

最后，填料的压实是填料密封工作原理的关键步骤。

填料压实是指将填料堆密放入填料槽后，通过适当的方法使填料达到一定的紧密程度。

填料压实一方面可以使填料堆密更加紧密，减小漏点，提高密封性能。

另一方面，填料压实也可以增加填料之间的摩擦力，防止填料的松动和脱落。

常用的填料压实方式有机械压实、化学压实和热压实等。

在填料压实过程中，还应注意填料的均匀性和整体性，避免填料堆密出现空洞或松散的情况。

综上所述，填料密封的工作原理主要包括填料的选择、填料包植入和填料压实三个步骤。

填料的选择要根据介质特性和工况要求进行合理选择；填料包的植入要注意填料之间的交错排列和重叠；填料的压实要适度，既要保证填料堆密的紧密性，又要防止填料的松动和脱落。

填料密封的设计和施工应注意各个环节的工艺控制，以确保填料密封的可靠性和密封效果。

调节阀的工作原理与应用技术最近一个山东东营的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于调节阀的问题，其实调节阀作为工业自动化系统中的关键控制元件，其主要作用是通过改变流体的流量、压力或温度等参数，实现对工业过程的精确控制。

本文将详细介绍调节阀的工作原理、结构特点、应用技术以及选型要点。

调节阀的工作原理调节阀的工作原理基于节流原理、调压原理和温度调节原理。

通过改变阀芯与阀座之间的流通面积，调节阀能够实现对流体的节流作用，从而控制流体的流量。

此外，调节阀还可以通过改变流体的压力来实现对工业过程的控制，这称为调压原理。

在温度调节方面，调节阀通过改变流体的温度来实现对工业过程的控制。

调节阀的结构调节阀主要由阀体、阀芯、阀座、阀杆、填料函等部分组成。

阀体是调节阀的主体，通常采用铸铁或铸钢等材料制成。

阀芯是调节阀的核心部件，它通过阀杆与阀座相连，可以上下移动或旋转。

阀座是调节阀的进出口，通常采用耐腐蚀的材料制成。

填料函是调节阀的密封部件，用于防止流体泄漏。

调节阀的控制方式调节阀的控制方式包括手动控制、电动控制和气动控制。

手动控制是通过人工操作调节阀的手柄或旋钮来实现对流体的控制。

电动控制是通过电动执行器来实现对调节阀的控制，电动执行器可以通过控制系统发出的信号来驱动调节阀的阀芯移动或旋转，实现对流体的精确控制。

气动控制是通过气动执行器来实现对调节阀的控制，气动执行器可以通过控制系统发出的气体信号来驱动调节阀的阀芯移动或旋转，实现对流体的精确控制。

北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。

加☆☆号北高科阀门调节阀的应用技术调节阀在化工、石油、天然气、水处理等多个行业中有着广泛的应用。

在环保水利行业中，水用减压阀的应用对于保障流体系统的稳定运行、提高能效和保护环境具有重要意义。

调节阀通过精确控制流体的流量、压力，有助于减少能源浪费，提高系统效率，同时也减少了对环境的影响。

填料密封的密封原理
填料密封是一种特殊的密封方式，也称作填充密封或垫片密封。

它的出现填补了密封技术的空白，为许多工业领域的生产带来了便利。

填料密封的原理是，在两个由活塞、活塞杆和活塞头组成的移动部件之间，通过一层复合材料填料的压紧来达到阻止介质流动的目的。

填料密封具有许多优点，它能够防止各种介质的渗漏，具有耐高温和耐腐蚀性。

因此，它广泛应用于高温、高压和腐蚀性介质的各种密封场合中。

在工厂中，多年来一直使用填料密封的产品，具有经济性和简单性，一般比其他密封方式更受欢迎，因为它可以有效地防止各种介质的渗漏。

填料密封的工作原理是：通过调节活塞、活塞杆和活塞头之间的相对位置，使填料夹层面凹陷，以及形成活塞头、活塞和活塞杆之间的紧密联结。

活塞头、活塞和活塞杆之间的压力使填料夹层处于一个挤压状态，从而产生一个凹槽，形成一个封闭的腔隙，有效阻止介质的流动。

填料密封的主要结构有活塞、活塞杆、活塞头、密封填料及其他零部件组成，如垫圈、压力调节螺母、快换活塞和活塞杆等。

活塞头的运动会影响填料的压紧效果，而填料运动会影响活塞头的压力。

为了得到良好的密封效果，这两者之间的运动必须同步，同时还必须经常更换新的密封填料，而旧的填料在使用一段时间后也可能会由于损坏而失去密封效果。

填料密封是工业设备中比较常见的一种密封方式，可以防止各种
介质的渗漏，具有耐高温、耐腐蚀等优点。

填料密封的正确使用会带来许多好处，如减少生产和维护成本，提高工程的可靠性和可重复性。

但是，解决密封问题的原理要求用户了解密封运动的不同方式，并选择正确的密封填料，以获得满意的密封效果。

如何解决阀门的xx问题如何解决阀门的密封问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里一览旗下液压李工总结以下几点：动xx阀门的动密封，主要是指阀杆密封。

不让阀内的介质随阀杆运动而泄漏，是阀门动密封的中心课题。

1．填料函的形式：目前，阀门的动密封是以填料函为主。

填料函的基本形式有：（1）压盖式：这是用得最多的形式。

同一形式又有许多细节上的区别。

例如，从压紧螺栓来说，可分T形螺栓(用于压力≤16公斤/平方厘米的低压阀门)、双头螺栓和活节螺栓等。

从压盖来说，可分为整体式和组合式两种。

（2）压紧螺母式：这种形式的外形尺寸小，压紧力受限制，只能用于小阀门。

从填料来说，填料函内，填料与阀杆直接接触并充满填料函，以阻止介质外漏。

对填料有以下要求：密封性好；耐腐蚀；磨擦系数小；适应介质温度和压力。

2．常用填料有：（1）石棉xx：石棉盘根的耐温和耐腐蚀性能都很好，但单独使用时，密封效果不佳，所以总是浸渍或附加其他材料。

油浸石棉盘根：它的基本结构形式有两种，一种是扭制，另一种是编结。

且又可分为圆形和方形两种。

（2）聚四氟乙烯编织xx：将聚四氟乙烯细带编织为盘根，有极好的耐腐蚀性能，又可用于深冷介质。

（3）橡胶O形圈：在低压状态下，密封效果良好。

但使用温度受限制，如天然橡胶只能用于60℃。

（4）塑料成型填料：一般做成三件式，也可做成其他形状。

所用塑料以聚四氟乙烯为多，也有采用尼龙66和尼龙10的。

液压油缸张博士他对这些技术也有新的此外，使用单位根据自己的需要，常常探索各种有效的填料形式。

例如，在250℃的蒸气阀门中，用石棉盘根和铅圈交替迭合，漏汽情况就会减轻;有的阀门，介质经常变换，如以石棉盘根和聚四氟乙烯生料带共同使用，密封效果便好些。

为减轻对阀杆的磨擦，有的场合，可以加二硫化钼(M0S2)或其他润滑剂。

目前，对新颖填料，正进行着探索。

例如用聚丙烯腈纤维经聚四氟乙烯乳液浸渍，又经预氧化后，在模具中烧结压制，可以得到密封性能优异的成型填料;又如用不锈钢薄片与石棉制成波形填料，可耐高温、高压与腐蚀。

阀门的密封原理阀门密封性原理密封就是防止泄漏，那么阀门密封性原理也是从防止泄漏研究的。

阀门的种类繁多，但是基本的作用却是一致的，那就是连通或者截断介质流。

因此，阀门的密封问题就显得十分突出。

要保证阀门能够良好的截断介质流，不发生泄漏，就要保证阀门的密封完好。

而造成阀门泄漏的原因很多，包括结构设计上的不合理、密封接触面有缺陷、紧固零件发生松动、阀体与阀盖间的配合不紧密等等，所有这些问题都可能导致阀门密封不好，从而产生泄漏问题。

所以，阀门密封技术是关系到阀门性能和质量的一项重要技术，需要进行系统深入的研究。

阀门从产生到现在，其密封技术也经历了很大的发展。

到目前为止，阀门密封技术主要体现在两大方面，即静密封和动密封。

所谓静密封，通常是指两个静止面之间的密封，静密封的密封方法主要是使用垫圈。

所谓动密封，主要是指阀杆的密封，即不让阀内的介质随阀杆运动而发生泄漏，动密封的密封方法主要是使用填料函。

1. 静密封静密封是指在两个静止的截面之间形成密封，其密封方法主要是使用垫圈。

垫圈的种类很多，经常使用的垫圈包括平垫圈、O形圈、包垫圈、异形垫圈、波形垫圈和缠绕垫圈等几大类，每种类型下面又可以根据使用材料的不同而进一步进行划分。

①平垫圈。

平垫圈就是平整的贴于两个静止截面之间的垫圈，一般根据使用的材料可以划分为塑料平垫圈、橡胶平垫圈、金属平垫圈和复合材料平垫圈，每种材料的平垫圈都有其适用的范围。

②O形圈。

O型圈是指断面形状呈O型的垫圈，由于其断面形状是O型，有一定的自紧作用，所以密封效果比平垫圈好。

③包垫圈。

包垫圈是指将某种材料包裹在另一种材料上的垫圈，这样的垫圈一般具有良好的弹性，可以增强密封效果。

④异型垫圈。

异型垫圈是指那些形状不规则的垫圈，包括椭圆形垫圈、菱形垫圈、齿轮型垫圈、燕尾型垫圈等，这些垫圈一般有自紧作用，大多在高中压阀门中使用。

⑤波形垫圈。

波形垫圈是只具有波浪形状的垫圈，这类垫圈通常是将金属材料和非金属材料组合起来构成，一般具有压紧力小，密封效果好的特点。
