X线摄影系统参数与要求

数字化X射线成像系统参数一、设备名称：数字化X射线成像系统二、设备用途说明：能完成全身各部位、各体位、各角度的全数字X线摄影检查，满足医院临床和体检工作需求。

三、设备主要构成：3.1非晶硅平板探测器3.2 X射线管3.3高压发生器3.4摄影机架3.5滤线栅3.6图像采集处理系统（含图像处理软件、工作站、显示器）3.7热敏胶片打印机一台四、具体技术要求4.1非CCD数字平板探测器4.1.1探测器成像介质：非晶硅；尺寸≥14″×17″4.1.2探测器TFT成像板结构：非拼接TFT整板4.1.3动态范围：≥16bit4.1.4最大极限空间分辨率：≥3.4Lp/mm4.2 X射线管4.2.1焦点功率：≥50KW4.2.2阳极热容量：≥150kHu4.2.3双焦点：0.6mm（小焦点）/ 1.2mm（大焦点）4.3高压发生器4.3.1 类型：高频高压发生器，功率：≥50kW，最大mAs：≥630mAs4.3.2 输入电源：380V 50HZ 三相电源4.3.3最大摄影mA：≥630mA4.3.4最大加载时间：≥6s4.4 摄影机架4.4.1 具有摄影机架4.4.2横臂（水平时）上下竖直移动行程：≥1100mm4.4.3横臂旋转范围：0°～90°4.4.4焦点与接收器输入屏间距(SID)：1000mm～1800mm，可实现一键到位4.4.5配备摄影床，床面尺寸符合国家相关标准4.4.6配备集成控制台4.5 配备滤线栅4.6 图像采集处理系统4.6.1 基于WINDOWS操作系统的专业图像工作站4.6.2 配置：Intel CPU主频≥3.5GHz、内存容量≥4G、硬盘容量≥500G4.6.3 工作站显示器≥21″液晶显示器4.6.4中文操作界面4.6.5 DICOM接口4.7图像采集处理软件功能4.7.1打印胶片上可显示摄影曝光kV、mA、mAs等设置条件4.7.2 工作站具备3D摆位示意图4.7.3 图像采集工作站和图像诊断工作站均应支持分格打印输出4.7.4 支持无损压缩的高速传输、支持在线解压4.7.5 支持DICOM 服务功能：如存储、传输、接收、WORKLIST；打印功能：标准 DICOM 打印、存档。

解读数字化X线摄影系统（DR）部分参数和指标解读数字化X线摄影系统（DR）部分参数和指标ZZF2008引进数字化X线摄影设备(DR)是放射科实现数字化的发展趋势，很多医院都在相继采购中。

在选择DR 时, 往往会听到众多厂家的扬长避短的宣传，会接触到很多的参数和指标。

我们应如何去认识和评定这些参数和指标，从这些参数和指标中分清哪些是重要的？哪些可忽略？这可能对大家买到一台称心如意的X 线摄影设备,提供一点帮助，而不至于被厂家的误导而走进误区：1：栅密度和栅比值是越大越好吗？本人接触到全国各地很多DR标书，其中发现一个奇怪问题: 标书中要求栅密度和栅比值是越大越好,笔者认为:这可能是受个别厂家的宣传和误导,认为栅密度和栅比值是越大越好。

其实大家都知道滤线栅有两种类型：一种是活动滤线栅；另一种是固定滤线栅。

在表1中列出几个主要影像厂家栅密度和栅比值，但我们从中看到两个现象，第一各厂家栅密度和栅比值是不一样的，第二活动滤线栅的栅密度值约是固定滤线栅的1/2还要多。

表1厂家PHILIPS GE SIEMENS类别活动固定固定栅密度N N:36 N:78 N:80栅比R R12 R12 R15各厂家在确认各自的栅密度和栅比值的同时，一般遵从如下三点：第一是考虑成本，而确定是采用活动滤线栅还是固定滤线栅。

第二要滤散乱射线理想值近似为零,保证噪声小、达到图像优质，第三在前两点基础上，曝光剂量还要尽可能小。

各厂家的栅密度和栅比值一旦确定，此栅密度和栅比值对该厂家来讲是最佳的。

所以引出一最新的概念：栅密度最佳值和栅比最佳值。

也就是说表1中的栅密度和栅比值对各厂家来说是最佳的。

有些同行认为栅密度和栅比值是越大越好,滤散乱射线效果越好，但忽略了栅密度值越大同时把有用的射线信号也滤掉了这一事实，导致平板探测器接收的射线信号少，导致图像差，弥补办法加大曝光剂量。

笔者认为：在栅密度和栅比值最佳值的相互比较中，栅密度和栅比值最佳值应越小越好。

附件：DR(直接数字平板X线成像系统)配置基本要求品牌：进口设备预算：110万一、产品总体要求1.设备用途：数字化X线摄影系统（DR），采用无线数字化平板探测器，实现一机多用，可以完成门诊、急诊、住院部患者的全身各部位、各体位、多角度的全面数字X线摄影检查，以满足医院临床和体检工作中的数字化放射诊断需求。

2.设备要求:为保证产品在临床使用中机器的兼容性、稳定性、及图像清晰度，要求所投DR,整机和图像诊断处理软件为同一品牌。

3.设备构成：无线碘化铯非晶硅平板探测器+悬吊式X 射线系统+固定摄影床+立式胸片架二、产品技术参数要求★1、X线高压发生器1.1 产品要求：原装进口高频逆变式高压发生器1.2 输出功率：≥50kW1.3 摄影电压范围：40－150kV1.4 最大输出mA:≥630mA1.5 摄影曝光控制功能：具有多种曝光形式选择★2、X射线球管2.1 产品要求：原装进口X射线管组件2.2 焦点尺寸：小焦点≤0.6mm, 大焦点≤1.2mm2.3 阳极热容量：≥300 KHU★3、限束器3.1 产品要求：原装进口★4、数字化平板探测器4.1 产品要求：为无线/碘化铯/非晶硅平板。

4.2 探测器成像面积：≥14×17英寸4.3 探测器成像介质：碘化铯+非晶硅4.4 像素≥500万，最大空间分辨率≥3.0 lp/mm。

★5、立式胸片摄影架探测器上下运动方式：电动，并能控制高度★6、X线摄影机架6.1 机架结构：井字型悬吊天轨吊架，可纵向横向大范围移动6.2 自动定位功能：具备一键快速定位功能，可实现立位和卧位摄影的快速转换6.3 自动跟踪功能：X线管能自动跟踪平板探测器位置6.4 运动控制方式：电动★7、摄影床7.1 摄影床结构：固定落地式床体7.2 承载固定式滤线栅★8、DR图像采集处理系统8.1 原装进口，系统控制与信息管理、图像采集处理一体化设计8.2 操作系统：windows 7或以上8.3 图像处理功能：整幅图像放大功能，局部放大观察功能，病人资料显示，图像黑白两度调节，窗宽/窗位调节，图像反转，图像排版功能，胶片打印功能等等。

7解读数字化X线摄影系统部分参数和指标数字化X线摄影系统(DR)是一种先进的医疗设备，用于获取高分辨率
的X线图像，用于诊断和治疗目的。

以下是该系统的一些参数和指标的解读：
1.像素大小：像素大小是指在X线图像中每个像素的物理大小。

较小
的像素大小可以提供更高的图像分辨率，即更清晰和详细的图像。

2.分辨率：分辨率指系统能够区分的最小细节大小。

数字化X线摄影
系统的分辨率决定了它能够检测和显示多少细微结构。

较高的分辨率意味
着系统可以显示更小的细节。

3.曝光时间：曝光时间是指X射线在病人身上的照射时间。

较短的曝
光时间可以减少病人接受X射线辐射的时间，并降低辐射剂量。

4.动态范围：动态范围是指系统能够捕捉的亮度级别范围。

较大的动
态范围意味着系统可以同时显示较暗和较亮的区域，从而提供更丰富的图
像信息。

5.灵敏度：灵敏度是指系统能够检测到的辐射信号强度。

较高的灵敏
度意味着系统可以接收和放大较弱的信号，从而提供更清晰的图像。

6.图像处理技术：数字化X线摄影系统通常具有先进的图像处理技术，例如噪声抑制、增强对比度和边缘增强等。

这些技术可以进一步优化图像
质量，提供更准确的诊断信息。

了解这些参数和指标可以帮助医疗专业人员选择合适的数字化X线摄
影系统，以及根据特定的临床需求进行优化和调整。

数字化医用X射线摄影系统技术参数1 功能要求* 所招设备为数字化成像系统，一机多用完成全身各部位、各体位、各角度的拍片检查。

设备要求为进口品牌。

为保证整机系统最佳性能，高压发生器、球管与DR主机为同一品牌厂家。

2 主要技术规格和要求X线球管* 立柱式X线球管。

焦点：小焦点，大焦点额定功率：小焦点≥30KW、大焦点≥100KW。

最大毫安≥900mA旋转阳极转速≥9000转/分* 阳极热容量≥300KHU手动调节缩光器，球管纵向移动≥140cm球管绕垂直轴旋转≥90º— -180º球管绕水平轴旋转≥±120º* 最大SID≥250cm标准SID位置自动锁定高压发生器输出功率≥65KW。

千伏范围:40—150KV。

自动曝光功能及手动调节设置。

最短曝光时间≤1ms。

* 高压发生器逆变频率≥200KHz* 无线平板探测器* 材料组成：碘化铯/非晶硅。

探测器尺寸≥35x43cm。

* 像素尺寸≤148微米。

* 重量≤3KG像素矩阵≥ 2300*2800* 成像数据位≥16bit。

冷却方式：自然冷却。

LP/mm* 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。

固定探测器材料组成：硫氧化钆/非晶硅。

* 探测器尺寸≥43x43cm。

像素尺寸≤148微米。

像素矩阵≥ 2800 x 2800* 成像数据位≥16bit。

冷却方式：自然冷却。

* 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。

胸片架视野电离室自动曝光系统。

活动范围：纵向移动探测器中心距地面35- 185cm可插拔式滤线栅，40/8/140拍片床探测器托架纵向移动≥±30cm* 电动床，床面可以四向活动。

* 床面高度升降范围~75cm床面尺寸：240cmX75cm。

浮动床面移动范围：纵向≥±55cm 、横向≥±13 cm。

可插拔式滤线栅，40/12/110承重能力≥210 kg卧位检查时具有平板球管联动功能图像采集工作站专用数字化图象处理工作站操作系统硬盘存储: ≥500G内存: ≥4G配备动态范围扩展软件配备自动图象范围探测,修整功能配备专用的头颅、胸部、四肢等全身各部位处理软件具有局部放大观察功能具有病人资料显示具有边缘增强功能具有窗宽窗位调节功能具有动态范围调节功能具有图象反转功能具有漫游功能具有图像标注功能具有暴光参数自动选择具有AEC具有图像调整具有病人数据输入功能高级临床应用提供尘肺筛查软件（具有相关证明材料）* 婴幼儿专用检查程序包（提供相关影像资料佐证）监视器监视器≥19英寸* 监视器支持触摸操作方式网络printworkliststorage and export第三方产品（后处理影像工作站）工作站具备DICOM标准协议，工作站具备图像显示、存储、分析和处理、打印及传输等功能具有专业测量手段：有投影图像的专业测量方式;如：间隙长度测量、曲线测量等。

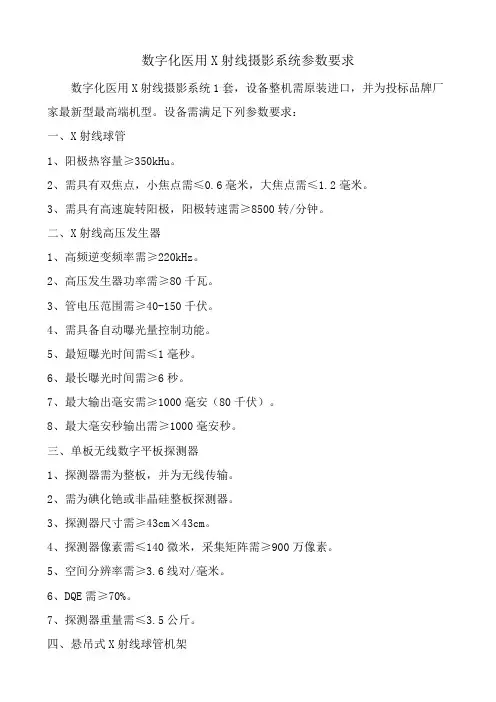

数字化医用X射线摄影系统参数要求数字化医用X射线摄影系统1套，设备整机需原装进口，并为投标品牌厂家最新型最高端机型。

设备需满足下列参数要求：一、X射线球管1、阳极热容量≥350kHu。

2、需具有双焦点，小焦点需≤0.6毫米，大焦点需≤1.2毫米。

3、需具有高速旋转阳极，阳极转速需≥8500转/分钟。

二、X射线高压发生器1、高频逆变频率需≥220kHz。

2、高压发生器功率需≥80千瓦。

3、管电压范围需≥40-150千伏。

4、需具备自动曝光量控制功能。

5、最短曝光时间需≤1毫秒。

6、最长曝光时间需≥6秒。

7、最大输出毫安需≥1000毫安（80千伏）。

8、最大毫安秒输出需≥1000毫安秒。

三、单板无线数字平板探测器1、探测器需为整板，并为无线传输。

2、需为碘化铯或非晶硅整板探测器。

3、探测器尺寸需≥43cm×43cm。

4、探测器像素需≤140微米，采集矩阵需≥900万像素。

5、空间分辨率需≥3.6线对/毫米。

6、DQE需≥70%。

7、探测器重量需≤3.5公斤。

四、悬吊式X射线球管机架1、需为悬吊式球管机架，可以双向活动，球管在X、Y、Z轴方向的运动可由手动及电动驱动。

2、标准配置纵向轨道长度需≥600厘米。

3、标准配置横向轨道长度需≥400厘米。

4、X线管球垂直电动及手动升降范围需≥160厘米。

5、需具备探测器距离测量尺，并需有手动及电子焦点。

6、需具有自动跟踪功能，X射线球管可自动跟踪垂直升降的胸片架探测器。

7、需具有自动对中功能。

8、需具有自动定位功能。

9、需具备近台彩色触摸操作屏,可显示SID、角度、毫安秒、千伏、病人定位和检查类型等内容，并可调整摄影参数。

五、自动束光器1、需可根据解剖部位及SID自动设置投照视野范围。

2、需可手动调节控制视野范围。

3、需具备激光定位线。

4、需具备有延时功能的LED视野灯。

5、需具备内置X射线滤片。

六、电动胸片架装置1、探测器需可垂直电动运动，移动范围需≥150厘米。

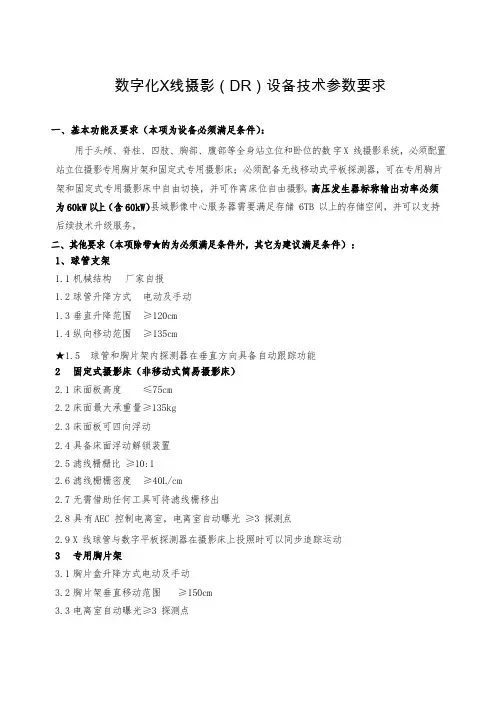

数字化X线摄影（DR）设备技术参数要求一、基本功能及要求（本项为设备必须满足条件）：用于头颅、脊柱、四肢、胸部、腹部等全身站立位和卧位的数字X 线摄影系统，必须配置站立位摄影专用胸片架和固定式专用摄影床；必须配备无线移动式平板探测器，可在专用胸片架和固定式专用摄影床中自由切换，并可作离床位自由摄影。

高压发生器标称输出功率必须为60kW以上（含60kW）县域影像中心服务器需要满足存储 6TB 以上的存储空间，并可以支持后续技术升级服务。

二、其他要求（本项除带★的为必须满足条件外，其它为建议满足条件）：1、球管支架1.1机械结构厂家自报1.2球管升降方式电动及手动1.3垂直升降范围≥120cm1.4纵向移动范围≥135cm★1.5球管和胸片架内探测器在垂直方向具备自动跟踪功能2固定式摄影床（非移动式简易摄影床）2.1床面板高度≤75cm2.2床面最大承重量≥135kg2.3床面板可四向浮动2.4具备床面浮动解锁装置2.5滤线栅栅比≥10:12.6滤线栅栅密度≥40L/cm2.7无需借助任何工具可将滤线栅移出2.8具有AEC 控制电离室，电离室自动曝光≥3 探测点2.9X 线球管与数字平板探测器在摄影床上投照时可以同步追踪运动3专用胸片架3.1胸片盒升降方式电动及手动3.2胸片架垂直移动范围≥150cm3.3电离室自动曝光≥3 探测点3.4滤线栅栅比≥10:13.5滤线栅栅密度≥40L/cm3.6滤线栅焦距（SID）≥180cm3.7胸片架探测器和球管具备自动对中功能4X 线高压发生器★4.1标称输出功率≥60kW4.2高压发生器逆变频率≥100kHZ4.3管电压可调范围40～125kV4.4最大输出电流≥630mA4.5曝光时间范围2ms～5s4.6最大电流时间积≥800mAs4.7具备自动曝光控制（AEC）功能 4.8 发生器的操作与控制系统完全与主机集成，在主机工作站上控制曝光，无需额外的曝光控制台5X 射线球管及束光器5.1球管阳极热容量≥230KHU5.2球管焦点尺寸≤0.6/1.2mm5.3球管最大功率≥60kW5.4束光器内具有卷尺测量床旁拍照的距离5.5束光器可旋转角度≥±45度5.6束光器照野可调整5.7束光器照野可根据APR 拍摄部位自动调整，可隔室遥控自由选切换束光器开口大小6移动式平板探测器★6.1平板探测器自报品牌配备(整板非拼接)6.2探测器材料非晶硅6.3平板尺寸≥17×17英寸6.4像素尺寸≤139um★ 6.5 采集灰阶度≥14bits6.6 空间分辨率≥3.6lp/mm 6.7 采集距阵≥2800×28006.8平板探测器自身重量≤5kg6.9平板探测器承重≥150kg6.10探测器充电方式实时在线充电，无需取出探测器内电池，非接插头式充电。

计算机X线摄影（CR）技术规格一、设备名称：计算机化X线放射影像系统（CR）二、主要规格：2.1 计算机化x线放射影像系统（CR）包括：2.1.1 CR影像阅读器一套2.1.2 暗盒/影像板四块三、技术参数及要求：3.1 CR控制器一套3.1.1 液晶触摸式显示屏≥17英寸3.1.1.1 暗盒识别器:有资料自动传输和固定条形码识别3.1.1.2 病人信息资料可在投照前后任意位置输入3.1.1.3 支持DICOM3.0接口,支持DICOM Print Store Worklist3.1.1.4 有图像预览功能和投照体位选择功能3.2 CR影像阅读器3.2.1 CR影像阅读器一台3.2.1.1 扫描分辨率≥4 K×5 K3.2.1.2 图像灰阶（资料获取、存储、传输、打印等过程）4096灰度级12bit 3.2.1.3 影像板处理能力: 14″×17″≥75张/小时3.2.1.4 DICOM3.0接口：支持DICOM Print、Store、Worklist3.2.1.5 机械传输过程：无物理接触3.2.1.6 扫描方式：垂直扫描3.2.1.7 支持高分辨率IP板3.3 暗盒/影像板3.3.1 规格：14″×17″四块3.3.2 刚性影像板使用寿命（曝光次数）≥3万次3.4 多功能工作站3.4.1 多功能工作站一台四、备件、专用工具、资料及其他4.1 备件4.1.1 为保证设备正常运行，卖方应在中国境内方便的地点设置备件库，存入所有必须的备件，并保证10年以上的供应期。

4.2 专用工具：卖方应向买方提供设备维护的专用工具。

4.3 资料4.3.1 卖方须向买方提供操作手册、维修手册各二套。

4.3.2 卖方须向买方提供设备的运行、安装、使用环境要求。

4.4 技术服务4.4.1 卖方在国内应设立维修机构，并在武汉有维修站及维修工程师。

4.4.2 在货物到达使用单位后，卖方应在7天内派工程技术人员到达现场，在买方技术人员在场的情况下开箱清点货物，组织安装、调试。
