数字化X射线成像系统参数一、设备名称：数字化X射线成像系统二、设备用途说明：能完成全身各部位、各体位、各角度的全数字X线摄影检查，满足医院临床和体检工作需求。
三、设备主要构成：3.1非晶硅平板探测器3.2 X射线管3.3高压发生器3.4摄影机架3.5滤线栅3.6图像采集处理系统（含图像处理软件、工作站、显示器）3.7热敏胶片打印机一台四、具体技术要求4.1非CCD数字平板探测器4.1.1探测器成像介质：非晶硅；尺寸≥14″×17″4.1.2探测器TFT成像板结构：非拼接TFT整板4.1.3动态范围：≥16bit4.1.4最大极限空间分辨率：≥3.4Lp/mm4.2 X射线管4.2.1焦点功率：≥50KW4.2.2阳极热容量：≥150kHu4.2.3双焦点：0.6mm（小焦点）/ 1.2mm（大焦点）4.3高压发生器4.3.1 类型：高频高压发生器，功率：≥50kW，最大mAs：≥630mAs4.3.2 输入电源：380V 50HZ 三相电源4.3.3最大摄影mA：≥630mA4.3.4最大加载时间：≥6s4.4 摄影机架4.4.1 具有摄影机架4.4.2横臂（水平时）上下竖直移动行程：≥1100mm4.4.3横臂旋转范围：0°～90°4.4.4焦点与接收器输入屏间距(SID)：1000mm～1800mm，可实现一键到位4.4.5配备摄影床，床面尺寸符合国家相关标准4.4.6配备集成控制台4.5 配备滤线栅4.6 图像采集处理系统4.6.1 基于WINDOWS操作系统的专业图像工作站4.6.2 配置：Intel CPU主频≥3.5GHz、内存容量≥4G、硬盘容量≥500G4.6.3 工作站显示器≥21″液晶显示器4.6.4中文操作界面4.6.5 DICOM接口4.7图像采集处理软件功能4.7.1打印胶片上可显示摄影曝光kV、mA、mAs等设置条件4.7.2 工作站具备3D摆位示意图4.7.3 图像采集工作站和图像诊断工作站均应支持分格打印输出4.7.4 支持无损压缩的高速传输、支持在线解压4.7.5 支持DICOM 服务功能：如存储、传输、接收、WORKLIST；打印功能：标准 DICOM 打印、存档。

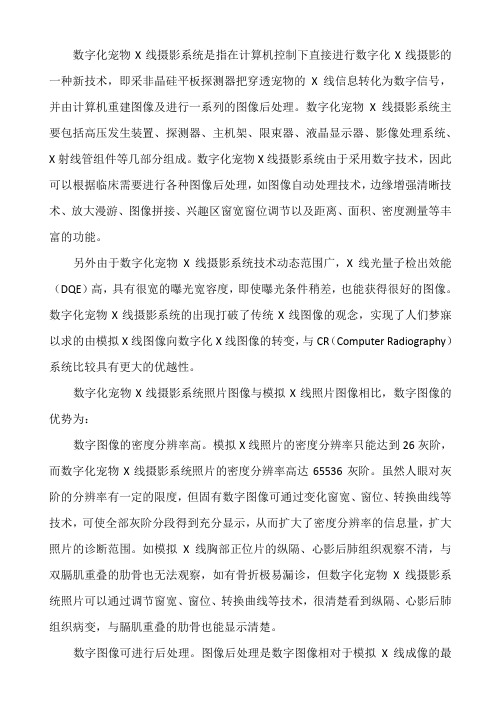

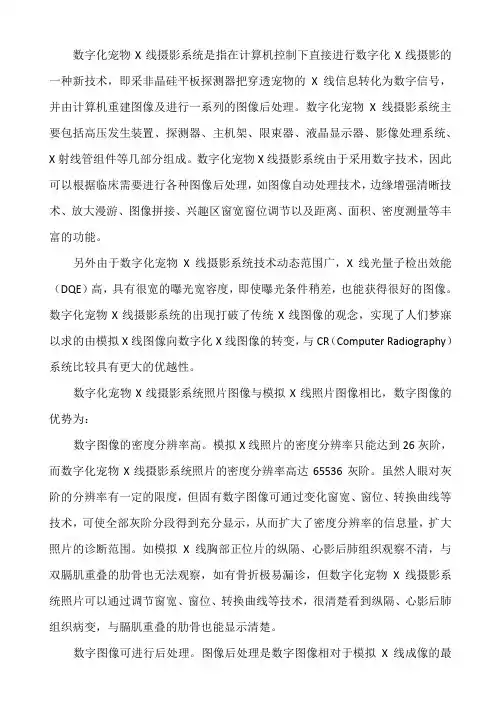

数字化宠物X线摄影系统是指在计算机控制下直接进行数字化X线摄影的一种新技术，即采非晶硅平板探测器把穿透宠物的X线信息转化为数字信号，并由计算机重建图像及进行一系列的图像后处理。
数字化宠物X线摄影系统主要包括高压发生装置、探测器、主机架、限束器、液晶显示器、影像处理系统、X射线管组件等几部分组成。
数字化宠物X线摄影系统由于采用数字技术，因此可以根据临床需要进行各种图像后处理，如图像自动处理技术，边缘增强清晰技术、放大漫游、图像拼接、兴趣区窗宽窗位调节以及距离、面积、密度测量等丰富的功能。
另外由于数字化宠物X线摄影系统技术动态范围广，X线光量子检出效能（DQE）高，具有很宽的曝光宽容度，即使曝光条件稍差，也能获得很好的图像。
数字化宠物X线摄影系统的出现打破了传统X线图像的观念，实现了人们梦寐以求的由模拟X线图像向数字化X线图像的转变，与CR（Computer Radiography）系统比较具有更大的优越性。
数字化宠物X线摄影系统照片图像与模拟X线照片图像相比，数字图像的优势为：数字图像的密度分辨率高。
模拟X线照片的密度分辨率只能达到26灰阶，而数字化宠物X线摄影系统照片的密度分辨率高达65536灰阶。
虽然人眼对灰阶的分辨率有一定的限度，但固有数字图像可通过变化窗宽、窗位、转换曲线等技术，可使全部灰阶分段得到充分显示，从而扩大了密度分辨率的信息量，扩大照片的诊断范围。
如模拟X线胸部正位片的纵隔、心影后肺组织观察不清，与双膈肌重叠的肋骨也无法观察，如有骨折极易漏诊，但数字化宠物X线摄影系统照片可以通过调节窗宽、窗位、转换曲线等技术，很清楚看到纵隔、心影后肺组织病变，与膈肌重叠的肋骨也能显示清楚。
数字图像可进行后处理。
图像后处理是数字图像相对于模拟X线成像的最大特点。
只要存在原始数据，就可以根据诊断的需求，通过软件功能，有针对性的对图像进行处理，以提高诊断率。
处理内容通常有窗技术、参数测量、特征提取、图像识别、二维或三维重建、灰度变换、数据压缩，这些均是高科技医学影像学领域中应用的重要体现。

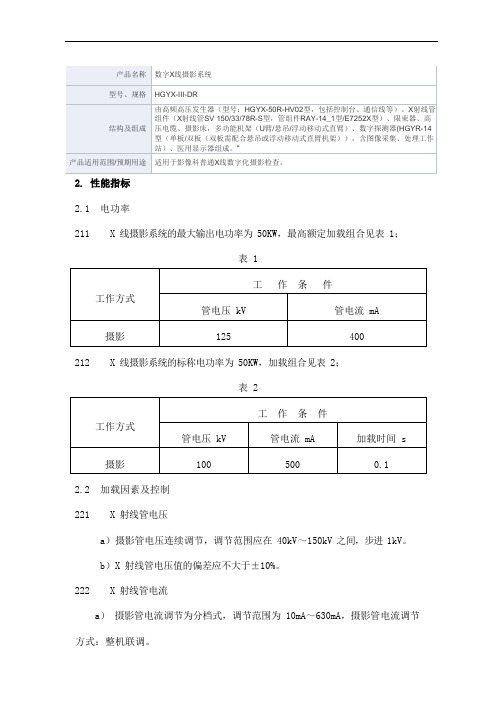

2.性能指标2.1 电功率2.1.1X 线摄影系统的最大输出电功率为 50KW ，最高额定加载组合见表 1；表 12.1.2X 线摄影系统的标称电功率为 50KW ，加载组合见表 2；表 22.2 加载因素及控制2.2.1X 射线管电压a ）摄影管电压连续调节，调节范围应在 40kV ～150kV 之间，步进 1kV 。
b ）X 射线管电压值的偏差应不大于±10%。
2.2.2X 射线管电流a ） 摄影管电流调节为分档式，调节范围为 10mA ～630mA ，摄影管电流调节方式：整机联调。
b）X 射线管电流值的偏差应不大于±15%。
2.2.3加载时间a）加载时间的调节范围为：1ms～6300ms。
加载时间调节方式：整机联调。
b）摄影加载时间值的偏差应不大于±（10%+1ms）。
2.2.4电流时间积a）电流时间积调节为分档式，范围应在 0.5mAs～630mAs 之间，电流时间积的调节方式：整机联调。
b）电流时间积值的偏差应不大于±(10%+0.2mA²s)。
2.2.5防过载高压发生装置内所设置的程序，应保证在每单次摄影时，技术条件的选择不会超过 X 射线管的额定容量，应符合表 1 中给出的最大加载因素组合。
2.2.6自动照射量控制应具有自动曝光控制功能。
2.2.7X 射线野与影像接收面之间的对应关系在设备正常使用方式下，SID 取最小值（1m）和最大值（1.8m）情况下进行测量，测量结果应符合下述要求：a）当影像接收器平面与基准轴垂直时，沿着影像接收面的两个主轴的每一个轴，X 射线野各边与影像接收面的各对应边之间的偏差之和应不超过标示的焦点到影像接收器的距离的 3%；b）两轴线的偏差之和应不得超过标示的焦点到影像接收器的距离的 4%；c）对于采用线阵扫描探测器的数字摄影系统，在探测器成像位置上，X 线照射野面积 A 和实际接受成像面积 B 应满足“︱（A-B）/A︱＜10%”。
数字化医用X射线摄影系统技术参数1 功能要求* 所招设备为数字化成像系统，一机多用完成全身各部位、各体位、各角度的拍片检查。
设备要求为进口品牌。
为保证整机系统最佳性能，高压发生器、球管与DR主机为同一品牌厂家。
2 主要技术规格和要求X线球管* 立柱式X线球管。
焦点：小焦点，大焦点额定功率：小焦点≥30KW、大焦点≥100KW。
最大毫安≥900mA旋转阳极转速≥9000转/分* 阳极热容量≥300KHU手动调节缩光器，球管纵向移动≥140cm球管绕垂直轴旋转≥90º— -180º球管绕水平轴旋转≥±120º* 最大SID≥250cm标准SID位置自动锁定高压发生器输出功率≥65KW。
千伏范围:40—150KV。
自动曝光功能及手动调节设置。
最短曝光时间≤1ms。
* 高压发生器逆变频率≥200KHz* 无线平板探测器* 材料组成：碘化铯/非晶硅。
探测器尺寸≥35x43cm。
* 像素尺寸≤148微米。
* 重量≤3KG像素矩阵≥ 2300*2800* 成像数据位≥16bit。
冷却方式：自然冷却。
LP/mm* 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。
固定探测器材料组成：硫氧化钆/非晶硅。
* 探测器尺寸≥43x43cm。
像素尺寸≤148微米。
像素矩阵≥ 2800 x 2800* 成像数据位≥16bit。
冷却方式：自然冷却。
* 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。
胸片架视野电离室自动曝光系统。
活动范围：纵向移动探测器中心距地面35- 185cm可插拔式滤线栅，40/8/140拍片床探测器托架纵向移动≥±30cm* 电动床，床面可以四向活动。
* 床面高度升降范围~75cm床面尺寸：240cmX75cm。
浮动床面移动范围：纵向≥±55cm 、横向≥±13 cm。
可插拔式滤线栅，40/12/110承重能力≥210 kg卧位检查时具有平板球管联动功能图像采集工作站专用数字化图象处理工作站操作系统硬盘存储: ≥500G内存: ≥4G配备动态范围扩展软件配备自动图象范围探测,修整功能配备专用的头颅、胸部、四肢等全身各部位处理软件具有局部放大观察功能具有病人资料显示具有边缘增强功能具有窗宽窗位调节功能具有动态范围调节功能具有图象反转功能具有漫游功能具有图像标注功能具有暴光参数自动选择具有AEC具有图像调整具有病人数据输入功能高级临床应用提供尘肺筛查软件（具有相关证明材料）* 婴幼儿专用检查程序包（提供相关影像资料佐证）监视器监视器≥19英寸* 监视器支持触摸操作方式网络printworkliststorage and export第三方产品（后处理影像工作站）工作站具备DICOM标准协议，工作站具备图像显示、存储、分析和处理、打印及传输等功能具有专业测量手段：有投影图像的专业测量方式;如：间隙长度测量、曲线测量等。
密级:秘密NeuPioneer DR SD数字X射线成像系统项目推荐书目录1.东软医疗系统有限公司简介 (3)2.东软医疗DR的发展历程 (4)3.NeuPioneer DR SD产品概述 (5)4.NeuPioneer DR SD的技术特点和优势 (5)4.1.非晶硅整板探测器的便携灵动性 (5)4.2.先进的图像采集及处理控制系统 (6)4.3.全新功能强大的图像诊断处理系统 (6)4.4.卓越的临床应用 (6)4.5.全新的网络化解决方案 (7)5.主要技术指标 (8)6.标准配置 (11)7.使用要求 (12)8.售后承诺书 (13)1.东软医疗系统有限公司简介东软医疗系统有限公司（以下简称“东软医疗”）是中国最大的IT解决方案与服务供应商——东软集团股份有限公司（600718.SH）的全资子公司，是中国领先的医疗设备产品与服务供应商。
东软医疗成立于1998年，总部位于中国沈阳，在美国、中东、秘鲁设有子公司，在越南设有办事处。
作为唯一的国家数字化医学影像设备工程技术研究中心建设依托单位，东软医疗成功研制了具有中国自主知识产权的CT、磁共振、数字X线机、彩超、实验室自动化系统、放射治疗设备以及核医学成像设备等系列产品。
其中，CT填补了中国在该领域的空白，使中国成为全球少数几个能够生产CT的国家；同时，最新研制成功的NeuViz 64多层螺旋CT成为中国第一台拥有自主知识产权的64层螺旋CT，宣告中国CT从此迈向国际主流竞争行列，掀开了中国CT自主创新研发制造的新篇章。
东软医疗全线产品通过了ISO9001国际质量体系认证，其中CT、磁共振、X线机、超声、PET等主要产品还相继通过了美国FDA和欧洲CE认证。
东软医疗所生产的产品目前已销往中国32个省、市、自治区，同时在美国、意大利、俄罗斯、巴西、葡萄牙、阿根廷、印度，以及东欧、中东、非洲等全球60多个国家和地区实现了设备安装，为全球5000多家医疗机构提供医疗设备产品与服务。
成像原理第三章数字X线成像-第3节2017-04-21 医学影像技师服务中⼼学习⽬标1.掌握直接和间接探测器的结构；⾮晶硒和⾮晶硅DR的⼯作流程。
2.熟悉⾮晶硒和⾮晶硅DR的成像理论；影响DR图像质量的因素。
3.了解 CCD探测器和多丝正⽐电离室摄影设备的⼯作理论。
⼀、概述数字X线摄影（Digital Radiography, DR）具有图像处理能⼒的计算机控制下，由探测器接收X线信息转换为数字信息，并加以显⽰。
⼜称直接数字摄影DDR。
DR的影像接收器为平板探测器（FPD）。
1990年开始认识并研发1995年硒材料的直接转换静态影像X线平板探测器。
1997年出现了静态的间接转换平板探测器。
DR特点：时间分辨⼒⾼，动态范围宽，量⼦检出率⾼MTF性能⾼，辐射剂量更低。
1.数字摄影(DR)是哪两个英⽂单词的缩写( )A．data readerB．dynamic rangeC．data recognizerD．digital radiographyE．degree of radiation答案：D⼆、DR成像系统组成2.关于DR分类，错误的是( )A．直接转换型平板探测器（⾮晶硒）B．间接转换型平板探测器（碘化铯+⾮晶硅）C．CCD X线成像D．IP X线成像E．多丝正⽐电离室(MWPC)X线成像答案：DDR常⽤的数字探测器3.关于DR的叙述，正确的是( )A．没有光电转换B．不能达到动态成像C．可分为直接转换和间接转换D．不使⽤荧光物质E．以上都对答案：C4．属于DR成像间接转换⽅式部件的是( )A．增感屏B．⾮晶硒平板探测器C．多丝正⽐电离室D．碘化铯+⾮晶硅探测器E．半导体狭缝线阵探测器答案： D（⼀）、直接转换型探测器1.⾮晶硒平板探测器2.多丝正⽐电离室图为：⾮晶硒平板探测器1.⾮晶硒平板探测器组成（1）X线转换单元光电材料：⾮晶硒（a-Se）作⽤：将X线转换成电⼦信号过程：X线照射→⾮晶硒→光电导特性→产⽣正负电荷→6kV的偏置电压→电荷移动→探测器阵列单元收集。
