第三章X线常规检查技术之下肢摄影

放射科下肢X线摄影技术操作规范（-）足一前后正位【操作方法及程序】1.病人仰卧或坐于摄影台上，被检侧膝关节弯曲，足底部紧贴暗盒。

2 .暗盒上缘包括足趾，下缘包括跑骨。

第3跖骨中点置于暗盒中心。

3 .摄影距离为90SIOOCm。

4 .中心线经第3跖骨中点垂直射入暗盒。

5 .由摄影技师认真填写检查申请单的相关项目和技术参数，并签名。

【注意事项】若重点观察诸跑骨，中心线可向足跟侧倾斜10°~15°（二）足——内斜位【操作方法及程序】1.病人坐于摄影台上，被检侧膝部弯曲，足底部置于暗盒上。

6 .暗盒上缘包括足趾，下缘包括足跟。

7 .被检侧下肢向内倾斜，使足底与暗盒成30°~50°。

第3跖骨中点置于暗盒中心。

8 .摄影距离为90-IOOcmo9 .中心线经第3跖骨中点，垂直射入暗盒。

10 由摄影技师认真填写检查申请单的相关项目和技术参数，并签名。

【注意事项】若重点观察第1、2跖骨或第1、2楔骨关节间隙时，可采用足的外斜位。

（三）足一一侧位【操作方法及程序】1.病人侧卧于摄影台上，被检侧下肢靠近床面，膝部屈曲。

11 被检侧足部外侧缘紧贴暗盒，使足底平面垂直暗盒。

12 暗盒上缘包括足趾，下缘包括跟骨。

13 摄影距离为90-IOOcmo14 中心线经足部中心，垂直射入暗盒。

15 由摄影技师认真填写检查申请单的相关项目和技术参数，并签名、【注意事项】1.该体位诸跖、趾骨重叠较多，故一般用于定位检查。

16 进行足弓测量时，必须采用双足的负重水平侧位。

（四）跟骨一一侧位【操作方法及程序】1.病人侧卧于摄影台上，被检侧下肢外侧靠近床曲，膝部屈曲。

17 被检侧足部外侧紧贴暗盒，使足底平面垂直暗盒。

18 跟骨置于暗盒中心，整个跟骨包括在暗盒内。

19 摄影距离为90-IOOcmo20 中心线经跟距关节，垂直射入暗盒。

21 由摄影技师认真填写检查申请单的相关项目和技术参数，并签名。

【注意事项】检查跟骨骨刺时，应双侧对照。

第一章概论单项选择题1、伦琴发现X线的日期是A．1895年11月8日 B．1895年8月11日 C ．1901年11月8日D．1901年8月11日 E．1985年11月8日2、发明计算机体层摄影（CT）装置的是A．Forssmann B．Seldinger C ．Hounsfild D．Sodder E．Marconi3、下列哪项属于数字X线检查技术A．计算机X线摄影 B．普通透视 C ．普通X线摄影D．体层摄影 E．放大摄影4、数字减影血管造影的英文缩写为A．MRI B．CT C．DSA D．USGE．DR多项选择题5、下列哪项不是应用X线：A．CR B．CT C．MRI D．DSA E．USG6、电离辐射检查是：A．DR B．DSA C．CR D．CT E．MRI7、数字X线检查技术包括：A．DR B．DSA C．CR D．PET E．MRI8、X线透视的优点有。

A．价格低廉 B．即时成像 C．动态观察 D．多方位观察 E．对比度高9、X线透视的缺点。

A．影像对比度差 B．不利于厚重部位检查 C．图像不能留存D．不利于细微结构检查 E．以上都不是10、X线摄影的优点有。

A．影像对比度高 B．图像能保存 C．利于疾病追踪观察 D．对细微病变不易漏诊 E．以上都不是11、X线摄影的缺点有。

A．价格较透视高 B．只能单方位观察 C．有利厚重部位检查 D．不利于厚重部位检查 E．以上都不是1-4、ACAC 多选 5.CE 6.ABCD 7.ABC 8.ABCD 9.ABCD 10.ABCD 11.ABC第三章X线摄影检查技术单项选择题1、中心线以外的线称A．平行线B．垂直线 C．轴线D．斜射线E．中心线2、被照体矢状面与胶片平行的摄影体位有A．胸部正位B．副鼻窦瓦氏位 C．乳突轴位D．腕关节正位E．心脏左侧位3、第三腰椎约相当于A．脐上7cm水平 B．脐上5cm水平 C．脐上3cm水平D．脐上1cm水平 E．与脐同一水平4、肚脐上3cm平面，相当于A．第1腰椎 B．第2腰椎 C．第3腰椎 D．第4腰椎 E．第5腰椎5、滤线栅使用原则中，被照体厚度应超过A．15cm B．12cm C．10cm D．8cm E．5cm6、滤线栅使用原则中，X线管管电压须超过A．55kV B．60kV C．65kV D．70kV E．75kV7、所谓近距离摄影，是指焦-片距为A．15~20cm B．25~30cm C．35~50cm D．55~60cm E．65~70cm8、将人体分为前、后两部分的纵切面为A．矢状面 B．冠状面 C．水平面 D．正中矢状面 E．横切面9、将人体纵切为左右两部分的切面为A．水平面 B．横切面 C．冠状面 D．额状面 E．矢状面10、中心线与地面垂直为A．水平投射 B．垂直投射 C．向上投射 D．向下投射E．倾射投射11、中心线与被照体局部边缘相切为A．前后方向 B．后前方向 C．切线方向 D．冠状方向 E．轴方向12、第一斜位又称为A．右后斜位 B．左后斜位 C．左侧位 D．右前斜位 E．左前斜位13、X线自左前经右后达胶片称A．右前斜位 B．左前斜位 C．左后斜位 D．右后斜位E．侧位14、经过锁骨中点并与身体正中线平行的直线为A．腋前线 B．腋中线 C．腋后线 D．锁骨中线 E．正中线15、外耳孔与同侧鼻翼下缘的连线称为A．听眦线 B．听眶线 C．听鼻线 D．口线 E．瞳间线16、外耳孔与同侧眼外眦的连线称为A．听眦线 B．听眶线 C．听鼻线 D．听口线 E．瞳间线17、听眶线与同侧听眦线的夹角约为A．15° B．20° C．25° D．30° E．12°18、下列组合，错误的是A．听眶线一与听眦线约呈200角B．听眦线一与听眶线约呈120角C．听鼻线一与听眦线约呈250角D．听口线一与听眦线约呈350角E．听眉线一与听眦线约呈100角19、与解剖学水平面平行的连线是A．听眦线 B．听眶线 C．听鼻线 D．听口线 E．正中线20、有关摄影体位错误的叙述是A．右前斜位也称第一斜位 B．左前斜位也称第二斜位C．左侧位摄影X线由右侧投射到左侧 D．顶颌位又称下上轴位E．右前斜位与左后斜位效果相似21、颌顶位又称为A．顶颌位 B．下上轴位 C．上下轴位 D．额鼻位 E．后前位22、与上腭同一平面的椎体是A．第一颈椎 B．第二颈椎 C．第三颈椎 D．第四颈椎E．第五颈椎23、与胸骨角同一平面的是A．第1．2胸椎间 B．第2．3胸椎间 C．第3．4胸椎间D．第4．5胸椎间 E．第5．6胸椎间24、与剑突末端至肚脐联线中点同一平面的是A．第12胸椎 B．第1腰椎 C．第2腰椎 D．第3腰椎E．第4腰椎25、与脐同一平面的椎体是A．第1腰椎 B．第2腰椎 C．第3腰椎 D．第4腰椎E．第5腰椎26、关于骨盆解剖及体表定位，错误的是A．髋骨是由髂．坐．耻骨组成 B．髂嵴约与第4腰椎棘突同一平面C．耻骨联合约与骶骨中点同一平面 D．髂前上棘为前上方最突出的骨点E．于臀部下方可扪及坐骨结节27、有关听眶线的描述，正确的是A．外耳孔与眼眶下缘的连线 B．外耳孔与眼外眦的连线C．外耳孔与鼻前棘的连线 D．外耳孔与眉弓的连线 E．外耳孔与鼻尖的的连线28、有关解剖学姿势的叙述，错误的是A．人体直立，两眼向前方平视 B．两下肢并拢 C．双上肢下垂置躯干两侧D．掌心向前 E．足尖呈外展29、有关水平面界定的叙述，错误的是A．两眼眶下缘连线为水平面 B．水平面与矢状面相互垂直C．乳突尖端位于水平面上方 D．蝶鞍位于水平面下方 E．视神经孔位于水平面上方30、前后向的英文缩写是A．A→P B．D→V C．V→D D．RAO E．RPO31、下列人体体表定中，错误的是A．喉头隆起——第四颈椎高度 B．剑突——相当第七胸椎高度C．两侧髂嵴连线——第四腰椎水平 D．胸骨柄上缘——第三胸椎高度E．第一腰椎——相当剑突与肚脐连线中点32、有关解剖学方位的描述，错误的是A．近腹侧为前 B．近头侧为上 C．近足侧为下D．近腋中线为内侧 E．近心侧为近端33、与尾骨位于同一平面的是A．髂嵴 B．髂前上棘 C．耻骨联合 D．坐骨结节 E．股骨大转子中点34、有关人体水平面的叙述，正确的是A．两眼眶下缘连线为水平面 B．水平面与冠状面相平行 C．水平面与矢状面相互垂直 D．水平面与矢状面相互平行 E．水平面只有一个35、X线胶片长轴与摄影床长轴平行称A．竖向 B．横向 C．立向 D．斜向 E．交叉向36、中心线指的是A．向足侧倾斜的X线 B．X线束以外的X线 C．与地面垂直的X 线D．被照体反射的X线 E．X线束中心部分37、水平投射指的是A．中心线与地面相交 B．中心线与地面垂直 C．中心线与地面重合D．中心线与地面平行 E．中心线与地面呈角38、向上倾斜指的是A．中心线向肢侧倾斜 B．中心线向内侧倾斜 C．中心线向足侧倾斜D．中心线向头侧倾斜 E．中心线向地面倾斜39、关于骨骼摄影条件的选择，错误的是A．尽可能使用小焦点 B．急性骨髓炎应增加摄影条件C．胶片尺寸不宜过小，应包括软组织 D．远端四肢关节摄影可采用乳腺摄影用片 E．厚度超过15cm时，应使用滤线栅40、有关摄影体位命名原则的叙述，错误的是A．依被照体的摄影部位 B．依被照体摄影时的姿势 C．依X线入射被照体时的方向D．依被照体与摄影床的位置关系 E．依被照体与胶片所处的位置关系多项选择题41、下列组合，错误的是A．体轴----人体水平方向 B．水平面----人体直立时与地面平行C．正中线----上下方向走行 D．矢状面----与水平面平行 E．冠状面----与矢状面垂直42、摄影用语，错误的是A．中心线向肢侧倾斜 B．中心线向手侧倾斜 C．中心线向足侧倾斜D．中心线向头侧倾斜 E．中心线向地面倾斜43、依被照体摄影姿势，命名的位置有A．颅骨切线位 B．胸部前弓位 C．胸部水平侧位 D．髋关节蛙式位 E．髌骨轴位44、不属于摄影体位内容的是A．摄影距离 B．肢体体位 C．胶片位置 D．中心线入射方向E．滤线器45、下列组合，正确的是A．左前斜位-中心线经被照体的右后射向左前B．右前斜位-中心线经被照体的左后射向右前C．右后斜位-中心线经被照体的左前射向右后D．左后斜位-中心线经被照体的左前射向右后E．斜位-中心线经被照体的前面射向后面46、下列组合，错误的是A．站立姿势----立位 B．坐位姿势----坐位 C．仰卧姿势----侧卧位D．平卧姿势----俯卧位 E．颌顶位姿势----轴位1-5 DECCA 6-10 BCBEB 11-15 CDDDC 16-20AEABD21-25 BADBD 26-30 CAECA 31-35BDCCA 36-40EDDBA41 AD 42 ABE 43BD 44AE 45ABC 46CD四肢摄影1.髂骨、耻骨和坐骨的总称，是A．髋骨 B．髂嵴 C．闭孔 D．坐骨 E．髋关节2.肩胛骨关节盂与肱骨头构成A．肩峰 B．喙突 C．肩关节 D．肩锁关节 E．胸锁关节3.肩胛骨位于A．背部的外下方 B．背部的前上方 C．背部的后上方D．背部的外上方 E．背部的前下方4.髋关节的组成．正确的是A．髋臼与关节盂 B．髋臼与小粗隆 C．髋臼与大粗隆D．髋臼与股骨头 E．髋臼与股骨颈5.观察小儿发育情况，需摄取A．腕关节正位 B．腕关节侧位 C．双腕关节斜位D．双腕关节正位 E．双腕关节侧位6.肩关节正位摄影，中心线正确射入点A．锁骨的中点 B．关节盂 C．肩峰 D．肩胛骨喙突 E．肱骨头7.锁骨正位片：锁骨显示为“∽”形弯曲为A．肩关节旋转所致 B．肩关节抬高所致 C．肩关节外展所致D．肩关节内收所致 E．肩关节倾斜所致8.膝关节侧位摄影，关节需屈曲A．1050 B．1150 C．1250 D．1350 E．14509.关于下肢摄影，错误的是A．长骨长轴应平行于胶片长轴 B．与上肢等厚部位应略增KV C．至少应包括一端关节 D．股骨近端不用滤线器 E．焦-片距通常多采用100cm10.类风湿性关节炎，正确的摄影体位是A．双手正位 B．单侧腕关节正位 C．双侧腕关节正位D．单手正位，包括腕关节 E．双手正位，包括腕关节11.先天性肩胛骨高位症，正确的摄影体位是A．双侧腕关节正位 B．双侧踝关节正位 C．双侧肩关节正位D．双侧肩胛骨正位 E．双肩锁关节正位12.扁平足，正确的摄影体位是A．单足水平侧位 B．双足水平侧位 C．单足倾斜侧位D．单足负重水平侧位 E．双足负重水平侧位13.用于足弓测量的检查位置是A．全足正位 B．足正位 C．双足负重侧位 D．足侧位 E．足内斜位14、足部最大的骨骼是A．距骨 B．舟骨 C．跟骨 D．骰骨 E．楔骨15.髋关节正位照片，小粗隆全部显示时的体位是A．足尖中立位 B．足尖内旋超过10° C．足尖外旋超过10°D．足尖内旋超过20° E．足尖外旋超过20°16.正确的髋关节体表定位点是A．股骨大粗隆 B．髂前上棘与耻骨连线中点 C．股动脉搏动点D．耻骨联合外上各2．5cm处 E．股骨大粗隆与耻骨连线中点17.肩胛骨下角与A．第七胸椎相平 B．第七胸椎间隙相平 C．第六胸椎相平D．第六胸椎间隙相平 E．第九胸椎相平18.锁骨内侧端与胸骨柄构成A．肩峰 B．喙突 C．肩关节 D．肩锁关节 E．胸锁关节19、由掌骨头和近节指骨底构成的关节，称A．腕掌关节 B．掌指关节 C．胸锁关节 D．肩锁关节 E．手指间关节20.腕部豆骨位置的叙述，正确的是A．尺侧突起的小骨 B．桡侧突起的小骨 C．腕骨远侧列的小骨D．外侧突起的小骨 E．前面突起的小骨21.属于自由下肢骨的是A．股骨．髌骨．胫腓骨和足骨 B．髋部．膝部．踝部和足部C．髋部．膝部．大腿和足部 D．髋部．膝部．大腿和小腿 E．髋部．大腿．小腿和足部22.下列组成，错误的是A．闭孔----坐骨与耻骨 B．髋关节----髋臼与股骨头 C．膝关节----股骨下端/胫腓骨上端D．踝关节----胫腓骨下端与距骨 E．耻骨联合----左．右两侧耻骨面23.下列组合，错误的是A．髋臼----大转子 B．闭孔----髂骨．坐骨．耻骨 C．髋关节----髋臼．股骨头D．骶髂关节----髂骨耳状面．骶骨 E．耻骨联合----左．右耻骨联合面24.手正位片，拇指显示为A．轴位影像 B．正位影像 C．斜位影像 D．侧位影像 E．切线位影像25.手正位摄影，腕部舟骨呈A．半轴位影像 B．正位影像 C．斜位影像 D．侧位影像 E．切线位影像26.关于肱骨下端的描述，正确的是A．外上髁位于滑车的外侧 B．内上髁位于肱骨小头的内侧C．尺神经沟在内上髁的后下方 D．肱骨下端后面有冠状窝 E．肱骨下端前面有鹰嘴窝27.腕部尺偏位，主要用于检查A．掌骨 B．腕豆骨 C．腕舟骨 D．腕三角骨 E．腕钩骨28.关于前臂侧位摄影的说法，错误的是A．可用于观察前臂软组织病变 B．上肢伸直置于暗盒上C．前臂尺侧靠片D．前臂长轴平行于胶片长轴 E．必要时用沙袋固定肢体29.关于肘关节正位摄影的说法，错误的是A．检查肘关节及周围软组织 B．使肘关节屈曲约成为120°C．背侧置于暗盒上D．尺骨鹰嘴突置胶片中心 E．照片显示肘关节间隙清晰30.手掌下斜位摄影，中心线应对准A．第2掌骨头 B．第2掌骨头基底部 C．第3掌骨头D．第3掌骨头基底部 E．第4掌骨头31.关于常规上臂侧位摄影的说法，哪项错误A．是一个常规位置 B．应包括肩．肘两关节 C．上臂长轴应与胶片长轴平行D．取仰卧位摄影 E．上肢伸直，桡侧近暗盒32.单手正位摄影，中心线应垂直对准A．第二掌骨头 B．第三掌骨头 C．第三掌骨头基底部 D．第四掌骨头 E．第五掌骨基底部33.关于常规手后前位摄影的叙述，错误的是A．患者侧坐于摄影床旁 B．暗盒平放于摄影床上 C．被检手掌面向下D．五指伸直略分开 E．中心线向近端倾斜10°34.关于肩关节前后位摄影，错误的是A．显示肱骨头与关节盂关节间隙的切线像 B．身体矢状面必须平行于胶片C．肩胛骨喙突对胶片中心 D．中心线对准喙突投射 E．可检查肱骨近端骨质病变35.关于锁骨轴位的摄影，错误的是A．用于观察锁骨下上位显示 B．取仰卧位．肩稍垫高 C．暗盒横立肩上方并后倾30°角D．尽量包括锁骨全部 E．中心线与冠状面平行经锁骨投射36.足前后位摄影，中心线应向足跟侧倾斜A． 5° B．15° C．20° D．25° E．30°37.足内斜位摄影时，足底与暗盒的夹角为A． 0～5° B． 30～45° C． 50～60° D． 70～80°E ．90°38.单侧跟骨侧位摄影时，中心线应对准A．内踝 B．外踝 C．内踝下2．5cm处 D．跖骨中点 E．外踝上1cm处39.踝关节正位摄影，中心线应对准A．内踝 B．外踝 C．内．外踝连线中点 D．内、外踝连线中点上1cmE．内、外踝连线中点上5cm40.关于足正位摄影，下列哪项错误A．是常规位置 B．可清晰显示距骨及跟骨 C．足底平踏暗盒D．足趾应包括在胶片内 E．中心线可对舟骰关节入射41.小腿前后位摄影时，足的位置应为A．足尖垂直向上 B．足尖向上并内旋10° C．足尖向上并内旋15°D．足尖向上并外旋10° E．足尖向上并外旋15°42.膝关节侧位摄影，中心线应对准A．髌骨下缘与腘窝折线中点 B．髌骨上缘 C．髌骨下缘 D．髌骨后缘 E．髌骨中点43.髋关节蛙式位，大粗隆与股骨颈重叠的原因是A．股骨外翻角度较大 B．股骨外翻角度较小 C．股骨内翻角度较大D．股骨内翻角度较小 E．股骨倾斜角度较大44.关于髌骨侧位摄影的叙述，错误的是A．体位同膝关节侧位相同 B．可用于检查周围软组织病变 C．中心线经髌骨后缘垂直入射 D．髌骨与股骨下端应略有重叠 E．是常规位置多项选择题45.下列组合，错误的是A．胸锁关节----锁骨内侧端与胸骨柄 B．胸锁关节----锁骨外侧端与胸骨柄C．肩锁关节----锁骨外侧端与肩峰 D．肩锁关节----锁骨外侧端与肩胛骨E．胸锁关节----锁骨内侧端与胸骨切迹46.较容易识别的脊柱骨性标志是A．髂前上嵴 B．耻骨联合 C．尾骨末节 D．腰骶关节 E．第7颈椎棘突3.上肢带骨包括A．肱骨 B．锁骨 C．尺骨 D．挠骨 E．肩胛骨4.自由上肢骨的连接，正确的是A．靠肩关节和肘关节 B．靠胸锁关节和肩关节 C．靠腕关节和腕掌关节 D．靠胸锁关节和肩锁关节 E．靠掌指关节和手指问关节47.中心线经第三掌指关节垂直射入暗盒中心的摄影体位有。

足前后位摄影体位患者仰卧或坐于摄影台上，对侧下肢伸直或弯曲，被检侧膝关节弯曲，足底部紧靠暗盒。

暗盒前缘包括足趾，后缘包括足跟。

第三跖骨底部放于暗合中心，并使暗盒中线与足部长轴平行。

中心线（1）对准第3跖骨底部．与暗盒垂直。

（2）向足跟侧倾斜15o，对准第3跖骨底部射入暗盒中心。

用途常规位置。

如为测定异物和检查趾骨与跖骨骨折移位情况，可用垂直中心射线投照。

如为观察一般病变可用倾斜中心射线投照．倾斜中心斜线的目的是为使胫骨、腓骨下端稍向后移，各跗骨能更清晰显示。

足前后内斜位摄影体位（1）卧位；患者仰卧于摄影台上对侧下肢伸直，被检侧膝部稍弯曲，足底部紧靠暗盒。

暗盒前缘包括足趾，后缘包括足跟。

第3跖骨底部放于暗盒中心，使暗合中线与足部长轴平行。

然后将躯干和腿向对侧倾斜，使足底与暗盒成30o～45o角。

两侧膝关节之间放一沙袋支撑，使足部保持平稳不动。

（2）坐位：患者坐于摄影台上，两膝弯曲，被检测足底部紧靠暗盒。

暗盒前缘包括足趾，后缘包括足跟。

第3跖骨底部放于暗盒中心，使暗盒中线与足部长轴平行。

然后将被检侧下肢内倾，使足底与暗盒成30o～45o角，并用对侧下肢支撑被检侧膝部，以作固定。

中心线对准第3跖骨底部，与暗盒垂直。

用途常规位置。

足前后外斜位摄影体位患者仰卧或坐于摄影台上，对侧下肢伸直，被检侧膝关节弯曲，足底部紧靠暗盒。

暗盒前缘包括足趾，后缘包括足跟。

第三跖骨底部放于暗合中心，并使暗盒中线与足部长轴平行。

中心线对准第2跖骨底部，与暗盒垂直。

用途适用于检查第1和第2跖骨和与楔骨间关节的病变。

足外侧位摄影体位患者侧卧于摄影台上，被检侧靠近台面。

对侧下肢向前上方弯曲。

被检侧足部外侧缘紧靠暗盒，足部摆成侧位。

膝部稍弯曲，并用沙袋稍垫高，使足底部与暗盒垂直。

暗盒上缘包括足趾，下缘包括足跟，使暗盒中线与足部长轴平行。

中心线对准足部中点，垂直于暗盒。

用途常规位置。

足趾前后位摄影体位患者坐于摄影台上，被检侧膝关节弯曲，足底部紧靠暗盒。

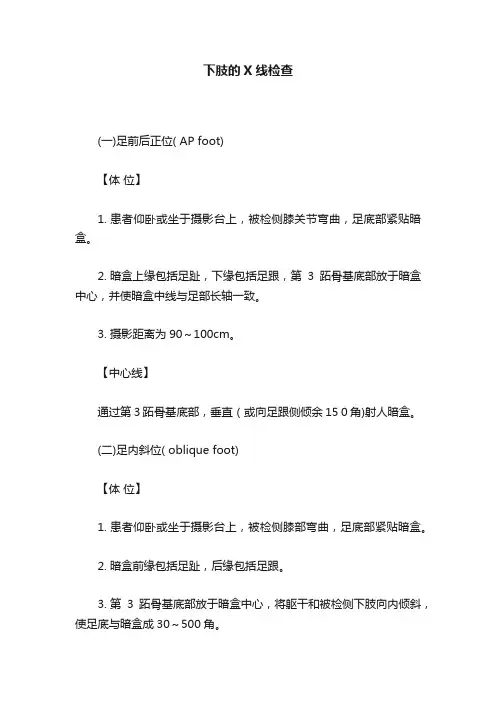

下肢的X线检查(一)足前后正位( AP foot)【体位】1. 患者仰卧或坐于摄影台上，被检侧膝关节弯曲，足底部紧贴暗盒。

2. 暗盒上缘包括足趾，下缘包括足跟，第3跖骨基底部放于暗盒中心，并使暗盒中线与足部长轴一致。

3. 摄影距离为90～100cm。

【中心线】通过第3跖骨基底部，垂直（或向足跟侧倾余15 0角)射人暗盒。

(二)足内斜位( oblique foot)【体位】1. 患者仰卧或坐于摄影台上，被检侧膝部弯曲，足底部紧贴暗盒。

2. 暗盒前缘包括足趾，后缘包括足跟。

3. 第3跖骨基底部放于暗盒中心，将躯干和被检侧下肢向内倾斜，使足底与暗盒成30～500角。

4. 摄影距离为90～100cm。

【中心线】通过第3跖骨基底部，垂直射入暗盒。

(三)足侧位( mediolateral foot）【体位】1. 患者侧卧丁摄影台上，被检侧下肢外侧缘靠近台面，膝部弯曲。

2. 被检侧足部外侧缘紧贴暗盒，足部呈侧位，使足底平面与暗盒垂直。

3. 喑盒上缘包括足趾，下缘包括跟骨。

4. 摄影距离为90～100cm。

【中心线】通过足部中点，垂直射人暗盒。

(四)跟骨侧位( lateral calcaneus )【体位】1. 患者侧卧于摄影台上，被检侧下肢外侧缘紧贴台面，膝部弯曲。

2. 被检侧足部外侧紧贴暗盒，使足底平面垂直暗盒。

3. 跟骨置于暗盒中心。

4. 摄影距离为90～100cm。

【中心线】对准跟距关节，垂直射人暗盒。

(五)跟骨轴位( plantodorsal)【体位】1. 患者仰卧或坐于摄影台上，被检侧下肢伸直。

2. 小腿长轴与暗盒长轴一致，踝关节置于暗盒中心，踝部极度背屈。

3. 摄影距离为90～100cm。

【中心线】向头侧倾斜35-450角，通过第3跖骨基底部射入暗盒中心。

(六)踝关节前后位( AP ankle)【体位】1. 患者仰卧或坐于摄影台土，被检侧下肢伸直，将踝关节置于暗盒中心。

2. 小腿长轴与暗盒中线平行，足稍内旋，足尖下倾。
