数字X线摄影系统ppt课件

  • 格式：ppt
  • 大小：14.39 MB
  • 文档页数：53

下载文档原格式

  / 53

合集下载

《x线成像》PPT课件

《x线成像》PPT课件

❖ 直接引入：①口服法②灌注 法③穿刺注入法
❖ 间接引入：先引入某一特定 的组织或器官，再经吸收聚 集于造影器官，如淋巴造影， 静脉胆道，肾盂造影，口服 胆囊造影。
精选课件ppt
20
（三）检查前准备与造影反应
❖ 各种造影检查都应作好相应检查前准备和 注意事项
❖ 在对比剂中，钡剂应用较安全；气体造影 应注意防止气栓的发生；碘剂过敏反应较 常见，也较严重
❖ 先实施血管造影使检查部位连续成像
❖ 在系列图像中取血管内尚无造影剂和含造影剂 最多的图像各一帧
❖ 将这同一部位的两帧图像的数字矩阵，用计算 机处理，使两个数矩中代表骨及软组织的数字 抵销，而代表血管的数字保留
❖ 再经数/模转换器变为只有血管造影图像
❖ 这两帧图像叫做减影对，因是在不同时间摄取， 故称时间减影法
显示
精选课件ppt
36
能量减影(定义）
利用单次或双次能量曝光法，得到一幅经 加权减影技术处理的特殊图像
该技术能提供三种解剖学视读影像 ①常规X线照片影像（原始影像） ②骨减影影像 ③软组织减影影像
精选课件ppt
37
病例1：呼吸困难1年，加重2个月。
病理：
小细胞癌
精选课件ppt
38
病例8：胸痛半个月。
精选课件ppt
2
2、X线的特性 波长：0.0006~50nm X线诊断常用波长:0.008~0.031nm
与X线成像相关的特性： 穿透性 荧光效应 摄影效应 电离效应 (生物效应)
精选课件ppt
3
❖ 与成像相关的特性
❖ 穿 透 性：能穿透可见光不能穿透的各种不同密度 物体，此为X线成像的基础（吸收与衰减，穿透与管 电压，厚度与密度）

乳腺X线摄影技术ppt课件

乳腺X线摄影技术ppt课件

（一〕暗室清洁
在每个工作日开始进行任何照片冲洗之 前，要对暗室进行清洁，尤其是冲洗机 的送片托盘要重点保洁，以防止灰尘在 乳腺照片上形成粒状的白色伪影。ACR 的建议标准是：暗室清洁度的判断标准 是增感屏的清洁程度，即乳腺照片上白 色伪影的数目。
（二〕增感屏清洁
每周至少1次对乳腺摄影专用增感屏进行 清洁和维护，以减少灰尘和污物导致的 伪影。ACR的建议标准是：在常规灯光 下观察乳腺照片上的白点伪影，作为增 感屏清洁频率的指标。
4、自动曝光控制或半自动曝光控制 多 采用电离室自动曝光装置控制，可自动、 半自动和手动设定kV、mAS，双靶乳腺 机可根据乳腺的致密情况和厚度自动更 换靶面。
5、加压装置 有至少4种各种类型的压迫 板可供选择，如半圆形、长方形、正方 形等，有压力表显示，可以自动或手动 压迫。乳腺摄影时，必须对乳房压迫使 其厚度一致〔一般5cm左右），不然就 会出现乳腺前部曝光过度而底部曝光不 足的现象。压力不宜过高，以免引起严 重不适或疼痛。
钼靶x线管可以输出具有17kev能量的特性x线满足乳腺摄影的成像要管电压在40kv以下的低能量x线在身体内主要是以光电效应被吸收光电效应吸收与原子序数的4次方成正比扩大了x线的吸收差使密度相差不大的肌肉脂肪等软组织的对比度大大提高从而照片中的各种软组织影像更为清晰
乳腺X线摄影技术
广医二院 黄苏萌
1913年德国的Saloman最早开始进行乳 腺癌X线诊断的研究，1930年美国的 Warren采用细颗粒胶片及增感屏技术进 行乳腺摄影，以上的摄影方法都是使用 的钨靶X线机，成像质量欠佳。1960年 美国的Egan 采用大mAS、低KV、无增 感屏方法进行乳腺摄影，图像质量又有 所提高。
1970年法国首先推出专供乳腺及其它软 组织摄影用的钼靶X线机，这是乳腺X线 摄影技术的一次突破，使乳腺的细微结 构和对比度明显提高。

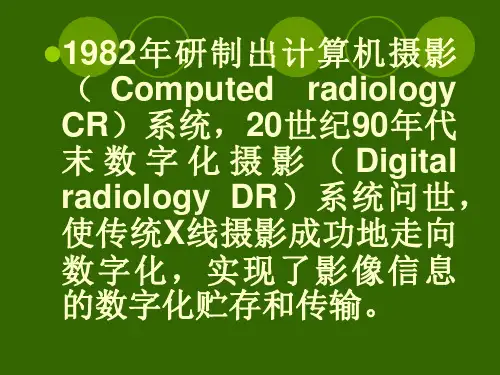

医学成像技术课件-CR-DR

医学成像技术课件-CR-DR



直接式：直接转换平板探测器主要由非晶硒层( Amorphous Se-lenium,a-Se )与TFT构成。入射的X射线使硒层产生电子空穴对,在外加偏压电场作用下 ,电子和空穴对向相反的方向移动形成电流,电流在薄膜晶体管中形成储存 电荷。每一个晶体管的储存电荷量对应于入射X射线的剂量,通过读出电路 可以知道每一点的电荷量,进而知道每点的X线剂量。由于非晶硒不产生可 见光,没有散射线的影响,因此可以获得比较高的空间分辨率。
未曝光图像板
X射线管
记录
Scanning
读取
擦除光
擦除
CR成像特征

右图为CR与S-F（屏/片） 成像特征对比 CR的信号强度与X线曝 光量呈线性关系


CR成像的动态范围大， 达10000，是S-F成像的 100倍
CR成像特征

由于CR的动态范围较 广，所以在高曝光量 和低曝光量时CR成像 仍能保持图像对比度 ，而S-F成像的高曝光 量和低曝光量时图像 对比度下降。

直接式的探测器直接将X光转化成电信号 间接式的探测器先将X光转化成光，再通过光 电二极管将光信号转化成电信号这样两个步骤
注意：间接式这种转换机制必然导致由于光线散射 而造成图像分辨率的降低
DR-间接转换方式
间接转换方式 非直接式的探测器包含两个步骤：
1.先将X光转化成可见光
2.光电二极管将光信号转化成电信 号 TFT转换器存储电荷 信号



图像保存方便
适合远程图像传输 辐射剂量小：
数字X射线摄影类型

DF:digital fluorography: 数字荧光X摄影
CR:computed radiography 计算机X射线摄影

数字X线检查技术1_PPT课件

数字X线检查技术1_PPT课件

第三，数字化X线机形成的数字化图像比传 统胶片成像所需的X射线计量要少，因而它 能用较低的X线剂量得到高清晰的图像，同 时也使病人减少了受X射线辐射的危害。
第四，由于它改变了已往传统的胶片摄影 方法，可使医院放射线科取消原来的图像 管理方式和省去片库房，而可采用计算机 无片化档案管理方法取而代之，可节省大 量的资金和场地，极大地提高工作效率。
每块的接缝处由于工艺的限制不能做得 没缝，且一旦其中一块损坏必将导致4块
全部更换，不但费用昂贵，还需改装已 有的X线机设备，而CR相对费用较低， 且多台X线机可同时使用，无需改变现有 设备。
4、CR系统更适用于X线平片摄影，其非 专用机型可和多台常规X线摄影机匹配使 用，且更适用于复杂部位和体位的X线摄 影；
两者的性能比较
1、成像原理：DR是一种X线直接转换技术， 它利用硒作为X线检测器，成像环节少； CR是一种X线间接转换技术，它利用图像 板作为X线检测器，成像环节相对于DR较 多。
2、图像分辨率：DR系统无光学散射而 引起的图像模糊，其清晰度主要由像素 尺寸大小决定；
CR系统由于自身的结构，在受到X线照 射时，图像板中的磷粒子X线存在着散射， 引起潜像模糊；在判读潜像过程中，激
IP存储信息的消退
IPPSL物质中存储的信息会随时间逐渐 消退，使第二次激发时荧光体发射的 PSL减弱，其主要原因是一部分被F心俘 获的电子在读取信号前逃逸。
IP中PSL的消退与时间和温度有关，正常情 况下IP中存储的信息在8小时后，其荧光体 的PSL量减少约25％。若曝光不足或存储过 久（>8小时），由于X线的量子不足和天然 辐射影响会产生颗粒衰减，致使图像噪声 增加。
4、图像处理工作站
图像处理工作站包含有图像处理软件， 通常提供不同解剖成像部位的多种预设 图像处理模式，实现图像的最优化处理 和显示，并可进行图像数据的存储和传 输。

数字化X射线成像系统AEC功能课件 全文免费在线阅读

数字化X射线成像系统AEC功能课件 全文免费在线阅读

一 、AEC的定义
X线管产生的射线穿过人体通过电离室到达胶片 ，在胶片上形成 潜影 。射线穿过电离室产生电离电荷 ， 电荷被电极收集后经控 制电路放大 ，转变成电压信号 。 电荷量的大小与胶片的感光量 有关 ， 因此电信号的大小就代表胶片的感光量 ， 当电压幅度达 到预先设定的阈值时 ，控制电路产生X线机曝光结束信号，使X 线机停止曝光 。X线胶片的密度可通过控制仪的阈值电压进行 调节 ，从而使所拍摄的照片具有一致的感光量。
计量 ， 减少辐射损伤 ，但是在实际的工作中我们必须保证
X射线有足够的穿透能力 ， 既选择合适的KV值 ，这是自动
曝光控制条件下摄影的关键 ， 如果KV较小 ，X射线不能穿
透全部组织 ， 厚组织和比重大的组织可吸收全部X射线，
AEC预设值
无无择择：：法二
摄
A
样样，，必用须
设流值
该来部
实是际
义的 。
量量 否否 则则
AEC功能 数字化X射线成像系统
目录
➢AEC的定义 ➢AEC的使用方法 ➢AEC的范围
➢AEC的校正 ➢AEC中的电离室 ➢AEC的功能实现
一 、AEC的定义
自动曝光控制(Atuomatic Exposure Control AEC)是利用X射线传感 器(电离室)探测穿过被照肢体到达胶片的射线量 ，从而控制X线 机曝光时间 ，可以使对不同部位、不同病人所拍摄的X线照片 具有相同的感光量 ，彻底解决了自动洗片机冲洗不同的照片感 光量不一致的问题
■
气体探测器；
■
闪烁体探测器；
六 、AEC的功能实现
六 、AEC的功能实现
AEC预设值选择： 一 、预设摄影KV时 ， 必须满足被照体足够穿透力 ， 不然只

数字X线成像ppt课件

数字X线成像ppt课件

（3）量化：连续的灰度值变成离散的有限个等级的数字 量。每一个被采样像素的亮度值都取整数，为该点灰度值， 并精确地对应于像素点。整数表示的电子信号取决于原始 信号的强度，并且与原始信号的强度成正比。
2024/8/3
10
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3．图像显示 计算机将信号处理后重建的图像输出至监视器屏幕上显示。同 时，将所接受到的图像数据进行存储，以备随时调用、显示或重建。
2024/8/3
ቤተ መጻሕፍቲ ባይዱ12
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
四、数字图像的基本处理
2024/8/3
22
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3．影像信息处理（第三象限） 由第二象限输入的信息经影 像处理装置（IPC）处理，显示出适用于诊断的影像，显示 的特征是可以独立控制的，可根据诊断要求施行各种处理。 如动态范围压缩处理、谐调处理、空间频率处理、减影处理 等，能在较大的范围内改变影像特性。
图像几何运算是指对图像进行缩放、平移、旋转、错切、镜像等改变
像素相对位置的处理。
2024/8/3
13
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3．图像变换 图像变换是指将图像转换到频率域或其他非 空间域的变换域中进行处理。

《医学影像成像原理》数字X线成像 ppt课件


一、热敏打印
主要依靠热力头打印成像，故称直接热敏打印成像。 （一）热敏打印机的基本结构
（1）片盒部：是胶片暗盒装卸的地方。 （2）输片部：包括取片和输片。
（3）清洁部： （4）记录部： （5）信号处理系统： （6）控制部分：
（二）热敏打印机的成像原理 “微型隔离技术”（MI技术）
干式热敏打印机利用热力头打印技术成像
二、干式激光打印
（一）激光打印机分类 按激光的光源分类： 医用氦氖激光打印机 医用红外激光打印机 按胶片处理方式分类： 湿式打印机 干式打印机
（二）干式激光打印机基本结构
干式激光打印机外观：
（1）激光打印系统： （2）胶片传送系统： （3）信息传递与存储系统： （4）控制系统： （5）其它配件：
X线转换单元： 光电材料：非晶硒（a-Se） 作用：将X线转换成电子信号
探测器阵列单元： •结构：玻璃基层上的探测元阵列，每个探测 元包括一个电容和一个TFT，对应一个像素
•TFT：开关，由高速处理单元的地址信号激活 •电容：储存聚集的电荷
高速信号处理单元 作用：产生地址信号并激活探测元阵列中的TFT
二、影响DR影像质量的因素
1.空间分辨力 ：由探测器单元的大小和间距决定。 2.密度分辨力：直接、间接平板探测器的灰度级达214。 3.噪声：
平板探测器的噪声主要来源： ①X线量子噪声 ②探测器电子学噪声
4.曝光宽容度 5.敏感度 6.调制传递函数
第四节 数字图像打印原理
数字图像打印装置一般分为： 热敏打印 激光打印
信号传输单元 作用：对数字信号的固有特性进行补偿，并
将数字信号传送到主计算机。
（二）多丝正比电离室或称低剂量X线机 （LDRD ）
主机部分：高压发生器、X线管及控制面板。 扫描结构：使X线严格保持在同一水平面上，整机可垂直

DR影像科ppt课件入门


案例二：DR在骨关节疾病诊断中的应用
总结词
DR在骨关节疾病的诊断中具有重要作用，能够清晰地显示出骨关节的结构和病 变情况。
详细描述
DR能够准确地诊断骨折、关节脱位、关节炎等骨关节疾病。同时，DR还可以观 察关节软骨、韧带等软组织的病变情况，为骨关节疾病的诊断提供全面、准确的 影像信息。
案例三：DR在消化道疾病诊断中的应用
总结词
DR在消化道疾病的诊断中具有重要作用，能够清晰地显示出 消化道的结构和病变情况。
详细描述
DR能够准确地诊断胃炎、胃溃疡、胃癌等消化道疾病。同时 ，DR还可以观察肠道黏膜、血管等病变情况，为消化道疾病 的诊断提供全面、准确的影像信息。
案例四：DR在心血管疾病诊断中的应用
总结词
DR在心血管疾病的诊断中具有重要作用 ，能够清晰地显示出心血管的结构和病 变情况。
将DR影像存储在可靠的存储介质中， 并备份以防数据丢失。同时，遵循相 关法规和规定，确保患者隐私和信息 安全。
PART 04
DR影像诊断与分析
REPORTING
DR影像诊断的基本流程
医学影像学检查
检查目的
检查流程
检查注意事项
DR是数字化X线摄影术，属 于医学影像学检查的一种， 通过X线照射人体部位，获 取组织器官的形态学信息。
dr影像科ppt课件入 门
REPORTING
• DR影像基础知识 • DR影像设备及工作原理 • DR影像的拍摄技巧 • DR影像诊断与分析 • DR影像科的发展趋势与前沿技术 • DR影像科的实际应用案例分享
目录
PART 01
DR影像基础知识
REPORTING
DR影像是什么
DR影像是指数字化X射线影像， 是医学影像学中常用的一种检查

DR和DSA(X线检查技术课件)


第四节 数字减影血管造影
一、基本原理
• （一）DSA图像的形成 • ①摄制普通片，制成mask片即蒙片； • ②摄制血管造影片； • ③将蒙片与血管造影片减影即得到DSA
图像。 • 在造影过程中任意一幅图像均可作为蒙
片。
• DSA信号形成特点： （1）制备蒙片为减影的关键； （2）蒙片与普通平片的影像相同，但密度正好
３０帧/秒
超脉冲方式: 用于胸部活动度大的部位及心脏 大血管活动快的部位
• 2.能量减影：
• 能量减影也称双能减影，K一缘减影。即进 行兴趣区血管造影时，同时用两个不同的 管电压，如70kV和130kV取得两帧图像， 作为减影对进行减影，由于两帧图像是利 用两种不同的能量摄制的，所以称为能量 减影。
• 2）探测元阵列单元：用TFT 技术在一块玻 璃基层上组装几百万个探测元阵列，每个 探测元包括：
• 一个电容和一个TFT，对应图像的一个像 素。诸多像素被排列成二维矩阵，按行设 门控线，按列设图像电荷（信号强度）输 出线。
• 3）高速信号处理单元：产生地址信号并激 活探测元阵列中的TFT。作为对这些地址 信号的响应而读出的电子信号被放大后送 到A/D 转换器。
Digital Radiography (DR)
二、直接转换式平板探测器
• 直接转换FPD分为非晶硒（a-Se）为光电 材料的FPD和多丝正比电离室型。
• 1．非晶硒（a-Se）平板探测器 • （1）组成：a-Se FPD 由X线转换、探测元
阵列、高速信号处理和数字影像传输单元 等组成。
X 线转换单元
CR 成像板
模
影像增强器+电影胶片
拟
增感屏+X线胶片
接 X线-潜影-可见光-影像 X线-潜影-可见光-影像

医学课件数字X线成像医学影像成像原理ppt


示。
18.密度分辨力(density resolution)：又称低对比分辨力，是指在低对比
情况下分辨物体密度微小差 别的能力。通常用百分数表示。
19.时间分辨力( temporal resolution)：成像系统单位时间可采集的图像数。
20.噪声(noise)：为图像中可见的斑点、细粒、网纹或雪花状的异常结构，
3
4.矩阵（matrix） ： 一个横成行、纵成列的数字方阵。 5.采集矩阵（acquision matrix）：每幅画面观察视野所含像素的数目； 6.显示矩阵（display matrix）：监示器上显示的图像像素数目。 7.视野（field of view，FOV）： 拟进行检查容积的选定区域。 8.位深(bit depth) ： 又称位分辨力( bit resolution)，代表一幅图像中包 含的二进制位的数量。8位深 (28)表示有256种灰度或彩色组合。 9.模/数( analogi data， A/D ) ：指把模拟信号转换为数字形式，即把 连续的模拟信号分解为离散的信息，并分别赋予相应的数字量级，完成 这种转换的元件称模/数转换器(ADC)。
26
2．成像板的原理 X线→PSL物质（BaFXEu 2+晶体），发出荧光，荧光强度与入射 X线量相关，形成潜影→激光扫描→电信号（模拟信号） →A/D转换 （数字信号） 。
27
(1)发射与激发光谱:当X线初次照射掺杂Eu2+的BaFXEu2+晶体时，其 吸收光谱在37keV处有一锐利、锯齿形的不连续吸收，这是晶体中钡原子 的K缘所致。被X线激活的BaFXEu2+晶体在受到二次激发光照射时，作为 发光中心的Eu2+可发出波长峰值约为390~400nm的紫色荧光，荧光的强度 主要取决于作为一次激发光的X线的照射量。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Tube
X-Ray
X-Ray
影像增强器 电子
Light 电视摄像管
模拟图像
2
数字X线摄影系统
X线影像系统的三次革命
1999年 数字平板探测器
具有极高的X线利用率 减少了引起信号衰减和变形的中间环节 直接产生数字信号
Tube
X-Ray
X-Ray
探测器
数字图像
3
数字X线摄影系统
数字平板探测器的应用，减少了影像链中的 中间环节，从而减少了信号的衰减，变形和 噪声的产生，图像质量大大提高
6:20 min
CR检查
8% 重复率
1:30
1:00
:20
病人进 第一次 最后一 检查室 曝光 次曝光
取出 IP板
3:40
:30
:30
扫描 和处理
质量 控制
病人 离开
DR检查
较少的重复
7:30 min
1:30
:45
:30
病人进 检查室
第一次曝 光和质控
最后一次 曝光质控
病人离开
2:45 min
最少重复
从 2002 到 2005，市场将增长五倍
DR将成为主要的摄片方式
GE CONFIDENTIAL
12
DR提高图像质量和工作效率
工作效率三倍于CR或普通摄片
13
工作流程的革命
传统胶片检查
1:30
1:00
2:30
:20
:30
:30
病人进 第一次 最后一 洗出第 洗出最 质量 病人 检查室 曝光 次曝光 一次片 后次片 控制 离开
有效接受面接41cm×41 18
工作原理
X线光子
碘化铯 (CsI)
可见光
无定型硅 (光电二极管/晶体管矩阵)
电子
读出电路
数字信号
非晶体硅数字平板探测器
碘化铯闪烁体吸收X线光子 并转换成可见光
低噪声的光电二极管矩阵吸收 可见光并将其转换成电荷... 每 个光电二级管代表一个象素或 者图像单元...
每个象素的电荷由低噪声的电 路读出并转换成数字信号送往 图像处理器
DR
2000 1000
0
1998 1999 2000 2001 2002
Units
$M
Digital RAD market Growth
1800.0
1600.0
1400.0
1200.0
1000.0
800.0
600.0
400.0
200.0
0.0
01
02
03
04
05
Years
Market Unit volume Rev. $M
❖ DDR指采用一维或二维X线探测器直接 把X线转换为模拟电信号进行数字化的 方法，不同于先获得模拟图像，再对模 拟图像进行数字化的方法。
❖ 平板型探侧器 （flat panel detector,FPD）DDR。
8
二、直接X线数字摄影装置(DDR)
3_1_1_multispac.mpg
9
二、直接X线数字摄影装置(DDR)
➢ CCD摄像机在提高空间分辨力、改善信噪比 和减少伪影等方面均有长足的进步，取代了 真空摄像管．
➢ 这种系统的主要缺陷： １．由子I.I和摄像管中的光散射和电子散射，
引入了附加的对比度损失； ２．电视摄像管的动态范围小，不能发现微小
的组织差异； ３．I. I的视野小，边缘和中心分辨力不一致．
7
二、直接X线数字摄影装置(DDR)
3_1_1_multispac.mpg
10
二、直接X线数字摄影装置(DDR)
3_1_1_multispac.mpg
11
DR的应用前景
全球拍片机市场情况
DR市场的发展趋势
$600 $500 $400 $300 $200 $100
$0
US $ Millions
6000
普通拍片 5000
CR
4000 3000
５．DDR探测器寿命长，可用10年， CR的IP可用l年。
６．DDR有升级为透视的能力，但 不能应用于常规X线机，CR不 能透视，但能与原有的X线摄影 设备匹配工作，取消洗片机。
反射层提高X光的利用率 21
四、 DDR与CR的比较
１． DDR的图像清晰度优于CR，主要 由像素尺寸决定DDR的噪声源比 CR少。
２．没有二次激励过程引人的噪声。 ３．DDR的拍片速度快于CR直接出片 ４．DDR的X线转换效率高；而CR 利
用潜影成像，信号随时间而减．曝 光剂量比DDR高。
22
四、 DDR与CR的比较
２．非晶态硒型平板探测器：主 要由集电矩阵、硒层、电介层、 顶层电极和保护层等构成．集电 3_1_1_multispac.mpg 矩阵由按阵元方式排列的薄膜晶 体管（thin-film transistor, TFT) 组成，非晶态硒层涂覆在集电矩 阵上，它对X线敏感，并有很高 的解像能力。
16
非晶态硒型板探测器
检查速度提高三倍，降低了废片率
14
三、DDR使用的探测器
1．气体电离室探测器：由许多 单元组成一行的阵列，每个单元
3_1_1_multispac.mpg
构成一个像素，其间充以特定成 分的惰性气体，如氙气．收集极 是一组蚀刻在印刷电路板上的金 属丝，每个收集极金属丝都与一 个放大器相连。
15
三、DDR使用的探测器
入射X线光子
—+ —+ —+ —+ 非晶态硒
偏压 储能电容
输出信号
场效应管
读出控制
17
完全封装的非晶体硅数字平板
三、DDR使用的探测器
３．非晶态硅型FPD：是一种半 3_1_1_multispac.mpg 导体探测器。把掺坨的碘化铯闪 烁发光晶体层覆盖在光电二极管 矩阵上，每个光电管就是一个像 素，由薄膜非晶态氢化硅制成．
…低噪声优化设计
19
探测器闪烁体
X 线光子
非晶体硅数字平板探测器 碘化铯(CsI) 针状晶体（ 直径5－10µm ）
可见光光子由 碘化铯针状晶 体引导
碘化铯针状晶体导引可见光光子，防止散射
20
探测器反射层
X 线光子
5－10µm CsI 针状晶体
非晶体硅数字平板探测器 反射层
碘化铯针状晶 体导引的可见 光光子
4
一、间接X线数字摄影装置(IDR)
影像监视器
存
影像接收器 数据采集器 影像处理器
储
器
X线机
系统控制器
IDR系统结构框图
5
一、间接X线数字摄影装置(IDR)
电视摄像管 CCD或真空 摄像管
球管
X线
X线
人体
影像增强器
显示 打印
数字信号 电视信号处理 A/D 转换
(图像板)
计算机处理系统
6
一、间接X线数字摄影装置（IDR）
数字X线摄影系统
X线影像系统的三次革命
1896年 直接荧光成像
• 伦琴发现X线激发荧光直接成像 • 直接荧光成像效率较低
Tube
X-Ray
荧光体
X-Ray
Light
Film
模拟图像
1
数字X线摄影系统
X线影像系统的三次革命
1957年 影像增强器间接成像
影像增强器大大提高图像的亮度 影像增强器增加X线的利用率
