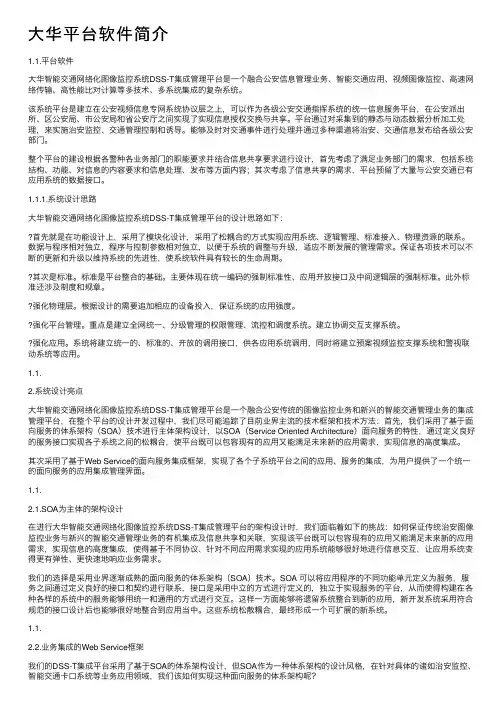

⼤华平台软件简介1.1.平台软件⼤华智能交通⽹络化图像监控系统DSS-T集成管理平台是⼀个融合公安信息管理业务、智能交通应⽤、视频图像监控、⾼速⽹络传输、⾼性能⽐对计算等多技术、多系统集成的复杂系统。
该系统平台是建⽴在公安视频信息专⽹系统协议层之上，可以作为各级公安交通指挥系统的统⼀信息服务平台，在公安派出所、区公安局、市公安局和省公安厅之间实现了实现信息授权交换与共享。
平台通过对采集到的静态与动态数据分析加⼯处理，来实施治安监控、交通管理控制和诱导。
能够及时对交通事件进⾏处理并通过多种渠道将治安、交通信息发布给各级公安部门。
整个平台的建设根据各警种各业务部门的职能要求并结合信息共享要求进⾏设计，⾸先考虑了满⾜业务部门的需求，包括系统结构、功能、对信息的内容要求和信息处理、发布等⽅⾯内容；其次考虑了信息共享的需求，平台预留了⼤量与公安交通已有应⽤系统的数据接⼝。
1.1.1.系统设计思路⼤华智能交通⽹络化图像监控系统DSS-T集成管理平台的设计思路如下：⾸先就是在功能设计上，采⽤了模块化设计，采⽤了松耦合的⽅式实现应⽤系统、逻辑管理、标准接⼊、物理资源的联系。
数据与程序相对独⽴，程序与控制参数相对独⽴，以便于系统的调整与升级，适应不断发展的管理需求。
保证各项技术可以不断的更新和升级以维持系统的先进性，使系统软件具有较长的⽣命周期。
其次是标准。
标准是平台整合的基础。
主要体现在统⼀编码的强制标准性、应⽤开放接⼝及中间逻辑层的强制标准。
此外标准还涉及制度和规章。
强化物理层。
根据设计的需要追加相应的设备投⼊，保证系统的应⽤强度。
强化平台管理。
重点是建⽴全⽹统⼀、分级管理的权限管理、流控和调度系统。
建⽴协调交互⽀撑系统。
强化应⽤。
系统将建⽴统⼀的、标准的、开放的调⽤接⼝，供各应⽤系统调⽤，同时将建⽴预案视频监控⽀撑系统和警视联动系统等应⽤。
1.1.2.系统设计亮点⼤华智能交通⽹络化图像监控系统DSS-T集成管理平台是⼀个融合公安传统的图像监控业务和新兴的智能交通管理业务的集成管理平台，在整个平台的设计开发过程中，我们尽可能追踪了⽬前业界主流的技术框架和技术⽅法：⾸先，我们采⽤了基于⾯向服务的体系架构（SOA）技术进⾏主体架构设计，以SOA（Service Oriented Architecture）⾯向服务的特性，通过定义良好的服务接⼝实现各⼦系统之间的松耦合，使平台既可以包容现有的应⽤⼜能满⾜未来新的应⽤需求，实现信息的⾼度集成。

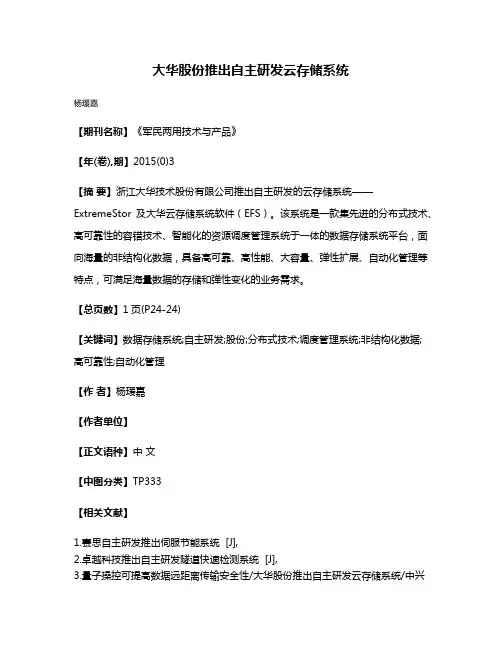

大华股份推出自主研发云存储系统
杨瑗嘉
【期刊名称】《军民两用技术与产品》
【年(卷),期】2015(0)3
【摘要】浙江大华技术股份有限公司推出自主研发的云存储系统——ExtremeStor及大华云存储系统软件（EFS）。
该系统是一款集先进的分布式技术、高可靠性的容错技术、智能化的资源调度管理系统于一体的数据存储系统平台，面向海量的非结构化数据，具备高可靠、高性能、大容量、弹性扩展、自动化管理等特点，可满足海量数据的存储和弹性变化的业务需求。
【总页数】1页(P24-24)
【关键词】数据存储系统;自主研发;股份;分布式技术;调度管理系统;非结构化数据;
高可靠性;自动化管理
【作者】杨瑗嘉
【作者单位】
【正文语种】中文
【中图分类】TP333
【相关文献】
1.赛思自主研发推出伺服节能系统 [J],
2.卓越科技推出自主研发隧道快速检测系统 [J],
3.量子操控可提高数据远距离传输安全性/大华股份推出自主研发云存储系统/中兴
通讯推业界首款4模BBU产品实现多制式融合建网 [J],
4.我国自主研发船舶压载水处理系统获国际认可/国家重点科研项目"大尺度试验平台"下水/瓦锡兰推出新型全回转推进器/振华重工完成国内最先进液压升降系统试验 [J],
5.同有飞骥推出自主研发统一存储系统 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

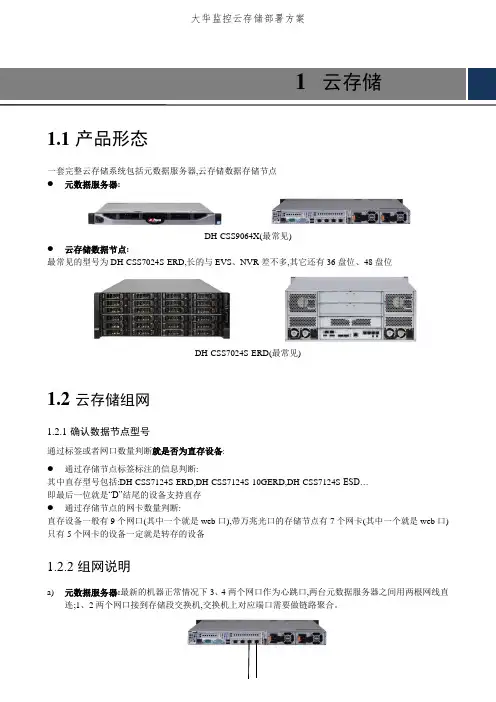

1云存储1.1产品形态一套完整云存储系统包括元数据服务器,云存储数据存储节点●元数据服务器:DH-CSS9064X(最常见)●云存储数据节点:最常见的型号为DH-CSS7024S-ERD,长的与EVS、NVR差不多,其它还有36盘位、48盘位DH-CSS7024S-ERD(最常见)1.2云存储组网1.2.1确认数据节点型号通过标签或者网口数量判断就是否为直存设备:●通过存储节点标签标注的信息判断:其中直存型号包括:DH-CSS7124S-ERD,DH-CSS7124S-10GERD,DH-CSS7124S-ESD…即最后一位就是“D”结尾的设备支持直存●通过存储节点的网卡数量判断:直存设备一般有9个网口(其中一个就是web口),带万兆光口的存储节点有7个网卡(其中一个就是web口) 只有5个网卡的设备一定就是转存的设备1.2.2组网说明a)元数据服务器:最新的机器正常情况下3、4两个网口作为心跳口,两台元数据服务器之间用两根网线直连;1、2两个网口接到存储段交换机,交换机上对应端口需要做链路聚合。
心跳网口网线直连注:如果就是早期的元数据服务器,心跳口可能就是1、2网口,请根据实际情况判断。
b)云转存节点:4个网口插满接到存储交换机,交换机上对应的4个端口做链路聚合;WEB口不插网线。
c)云直存节点:Ex1、Ex2、Ex3、Ex4四个网口做成一组绑定,一般做存储网段,四个网口插满接到存储交换机,交换机上对应4个端口做链路聚合;1、2、3、4四个网口做成一组绑定,作为业务网段(与存储网段不在同一个子网),其中任意两个接到业务段交换机,交换机上对应2个端口做链路聚合;WEB口不插网线。
直存节点组网连接图,存储端接满四根网线,业务端至少两根网线云存储搭配实战平台与公安平台使用时,为避免公安网应用等问题,可以采用同网段部署,不区分业务与存储网段(即存储与业务用同一个子网)(如下图)。
PS:公安平台客户端云下载及实战客户端都需要访问sdk接口上传及下载,存储节点配置双网卡后默认网关就是业务段的,导致客户端无法访问存储段ip。
大华云直存方案1.系统设计大华云直存解决方案能帮助用户轻松接入海量视频，提供高可用的视频存储服务，优化业务数据流，为应用系统提供统一的视频数据管理平台。
大华最新推出的云直存系统，将先进IT云存储技术引入到监控领域。
云直存解决方案采用全新的设计理念，可从成本、容量、空间可扩展性、服务可用性、数据可靠性、通用性等多个维度提升监控存储的效益。
有效的支持原始视频存储、卡口图片存储、视频图像信息存储、文档存储等数据集中存储与共享业务，更好的支持大型数据挖掘系统等数据分析业务，提供便捷、统一管理和高效应用的视频大数据基础平台。
大华云直存系统内置针对视频应用特殊优化的流媒体应用服务，依赖流媒体应用服务，支持大量前端摄像头与云存储海量存储空间直接对接，提供流媒体直存方案，既具备直存的优势，又享受云存储所带来的所有优势。
云存储架构设计系统采用分层结构设计，系统架构图如下：统一对象池系统包含四个层次功能，来满足最终用户、系统管理员、运营人员的日常操作需求：◆存储层：基于单个存储节点，管理本地的硬盘，文件和数据块。
◆存储管理层：提供存储资源虚拟化、集群自动化管理能力◆流媒体服务层：提供流媒体集群管理能力◆接入层：提供前端视频设备接入以及后端平台访问的功能◆业务层：根据用户需求将前端系统、云存储系统、监控平台进行对接后，在业务平台上进行可视化应用。
云存储系统设计为了满足用户架构需求，监控云存储系统硬件架构采用数据中心集中和分布式结合的部署方式。
数据中心部署中心平台以及云存储，数据可以通过平台来共享数据，实现集中管理的要求，降低运维成本。
各站点采用NVR分式存储，实现就近存储、调阅的需求。
云存储元数据服务器大屏运营商基站分节点无线AP分节点 NVR InternetNVR DVR 分节点分节点专线专线 如上图所示，云存储系统采用集群化部署，保证系统可靠性以及可用性；采用虚拟化技术，将存储资源统一为存储池。
系统同由元数据服务器和数据存储节点组成，元数据服务器负责节点管理、负载均衡调度、数据恢复；数据存储节点负责数据存储和读取。
大华EVS联网监控、集中备份解决方案浙江大华技术股份有限公司目录第一章可行性分析 (2)系统可行性分析 (2)第二章方案总体设计 (3)一、系统结构图 (3)二、系统原理 (5)（一）前端设备 (5)（二）中心设备 (6)➢中心硬件部分 (6)➢中心软件部分 (7)➢数据中心备份部分 (11)第三章系统及设备技术特性 (11)一、系统实现功能 (11)二、主要技术参数 (12)三、系统特性 (12)第一章可行性分析系统可行性分析技术防范产品的数字化已经实现，产品亦走向成熟，网络化的安全防范系统已经在国内外大量投入使用，因此，本项目在核心基础技术方面是完全可行的，主要是合理运用、科学集成的问题。
在本系统中，主要需解决的问题就是在有限的带宽条件下进行完整的图像数据传输，这不仅要求合理的带宽利用、网传数据的码流限制，还对中心软件的高度功能集成和数据管理有较高的要求。
涉及到本项目的关键技术如下：⏹媒体的数字化技术：国内媒体记录类技防产品早已走向数字化，从早期的MJPEG到MPEG-1再到MPEG-4（SP、ACE、AVC）均是非常成熟的数字化产品。
特别是MPEG4算法的成熟，给减少网络数据传输占用带宽提供了根本的技术保证。
⏹嵌入式技术：经过多年的发展，系统级的嵌入式产品已经成熟并在多个领域获得广泛的应用，安防产品的系统平台已经出现了成熟的嵌入式产品。
⏹多媒体网络技术：实时传输协议RTP/RTSP已经成熟，MSTP技术构建银行安全保卫的专用传输网络，结合前端设备的码流抑制（带宽控制）功能，可以实现安全保卫信息的实时传输，并与其他业务信息系统合理占用网络资源，发挥网络资源的最大效率。
⏹磁盘阵列技术的成熟：随着备份技术的广泛应用，磁盘阵列技术快速发展，硬件存储介质的多样化，容量的不断扩大，都给中心集中备份提供了可能。
第二章方案总体设计针对以上通用和特殊的要求，我们专门针对该项目的实际情况进行了本方案的设计。
一、系统结构图整体方案结构图如下：系统结构说明：1、每个网点根据摄像机的数量配置相应数量的大华网络视频服务器。

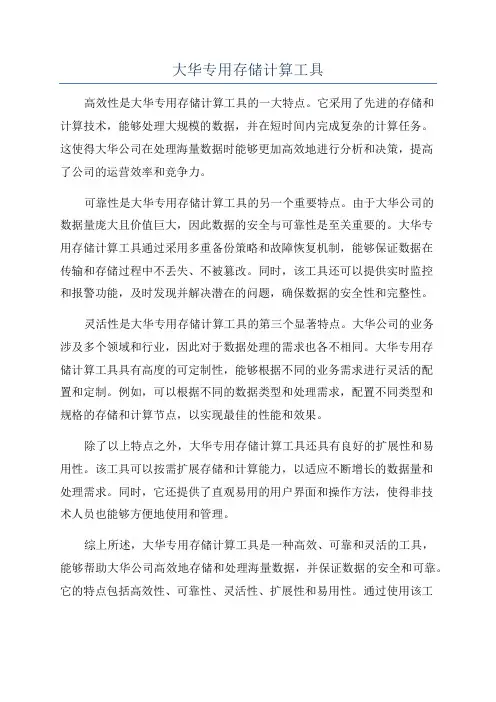

大华专用存储计算工具高效性是大华专用存储计算工具的一大特点。
它采用了先进的存储和计算技术，能够处理大规模的数据，并在短时间内完成复杂的计算任务。
这使得大华公司在处理海量数据时能够更加高效地进行分析和决策，提高了公司的运营效率和竞争力。
可靠性是大华专用存储计算工具的另一个重要特点。
由于大华公司的数据量庞大且价值巨大，因此数据的安全与可靠性是至关重要的。
大华专用存储计算工具通过采用多重备份策略和故障恢复机制，能够保证数据在传输和存储过程中不丢失、不被篡改。
同时，该工具还可以提供实时监控和报警功能，及时发现并解决潜在的问题，确保数据的安全性和完整性。
灵活性是大华专用存储计算工具的第三个显著特点。
大华公司的业务涉及多个领域和行业，因此对于数据处理的需求也各不相同。
大华专用存储计算工具具有高度的可定制性，能够根据不同的业务需求进行灵活的配置和定制。
例如，可以根据不同的数据类型和处理需求，配置不同类型和规格的存储和计算节点，以实现最佳的性能和效果。
除了以上特点之外，大华专用存储计算工具还具有良好的扩展性和易用性。
该工具可以按需扩展存储和计算能力，以适应不断增长的数据量和处理需求。
同时，它还提供了直观易用的用户界面和操作方法，使得非技术人员也能够方便地使用和管理。
综上所述，大华专用存储计算工具是一种高效、可靠和灵活的工具，能够帮助大华公司高效地存储和处理海量数据，并保证数据的安全和可靠。
它的特点包括高效性、可靠性、灵活性、扩展性和易用性。
通过使用该工具，大华公司能够提高数据处理的效率和质量，从而增强自身在竞争激烈的市场中的竞争力。

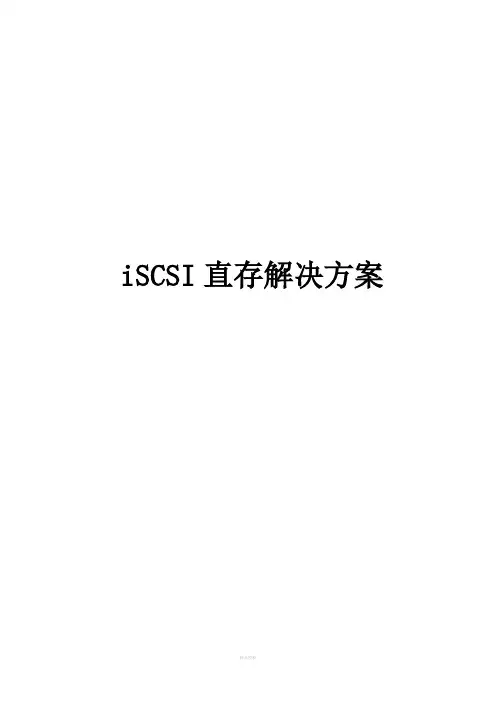

iSCSI直存解决方案目录第一章. 概述 (3)第二章. 需求分析 (4)2.1 背景挑战 (4)2.2 主体需求 (5)2.3 补充需求............................................. 错误!未定义书签。
第三章. 方案架构.. (6)第四章. 业务流程 (7)4.1 直存配置流程 (7)4.2 录像存储流程 (7)第五章. 方案特点 (8)第六章. 产品介绍 (11)第一章概述当今视频监控技术伴随着计算机、网络、存储、芯片技术的进步而迅速发展，从模拟视频监控逐渐往IP网络监控发展，监控图像的高清化需求也日益强烈，监控的规模也从原来的一个园区扩大到整个城市，甚至是跨省联网监控。
但随着监控规模、监控点位、监控质量的提升，海量的高清视频数据该如何传输，以什么样的方式进行存储，如何才能提高存储业务的可靠性和高效性，是业内亟需解决的问题。
基于市场急需一套安全、可靠、高效、稳定并且便于维护的解决方案来管理整个监控数据存储业务，大华依托强大的研发实力，推出了iSCSI直存解决方案，将视频监控的视频数据采取“时间索引+块数据”的数据管理方式，能够帮助用户在提高存储业务的可靠性与高效性的同时降低系统复杂度，并且减少投入与运行的成本，满足大规模可靠性应用的需求。
第二章需求分析2.1背景挑战业界目前较为典型的监控存储的数据管理方案是：“视频编码器＋媒体服务器＋存储系统”。
其中媒体服务器是系统的核心，由其负责媒体数据流的分发、录像、以及VOD点播，前端设备采集的视频流经流媒体服务器转发以打包的形式写入到存储设备。
如下图：这种流媒体服务器+存储系统方案中，数据管理基于文件系统，所有的录像数据通过媒体服务器时，被转成了标准的流媒体文件，再进行存储。
存储方式利用了传统文件系统自身的特点，系统开发较为简单，但降低了监控存储的效率。
除文件系统自身的不足之外，方案还会受到流媒体服务器能力的影响。
1云存储1.1产品形态一套完整云存储系统包括元数据服务器，云存储数据存储节点元数据服务器：DH-CSS9064X（最常见）云存储数据节点：最常见的型号为DH-CSS7024S-ERD，长的和EVS、NVR差不多，其它还有36盘位、48盘位DH-CSS7024S-ERD（最常见）1.2云存储组网1.2.1确认数据节点型号通过标签或者网口数量判断是否为直存设备：通过存储节点标签标注的信息判断：其中直存型号包括：DH-CSS7124S-ERD，DH-CSS7124S-10GERD，DH-CSS7124S-ESD…即最后一位是“D”结尾的设备支持直存通过存储节点的网卡数量判断：直存设备一般有9个网口（其中一个是web口），带万兆光口的存储节点有7个网卡（其中一个是web口）只有5个网卡的设备一定是转存的设备1.2.2组网说明a)元数据服务器：最新的机器正常情况下3、4两个网口作为心跳口，两台元数据服务器之间用两根网线直连；1、2两个网口接到存储段交换机，交换机上对应端口需要做链路聚合。
心跳网口网线直连注：如果是早期的元数据服务器，心跳口可能是1、2网口，请根据实际情况判断。
b) 云转存节点：4个网口插满接到存储交换机，交换机上对应的4个端口做链路聚合；WEB 口不插网线。
c) 云直存节点：Ex1、Ex2、Ex3、Ex4四个网口做成一组绑定，一般做存储网段，四个网口插满接到存储交换机，交换机上对应4个端口做链路聚合；1、2、3、4四个网口做成一组绑定，作为业务网段（与存储网段不在同一个子网），其中任意两个接到业务段交换机，交换机上对应2个端口做链路聚合；WEB 口不插网线。
直存节点组网连接图，存储端接满四根网线，业务端至少两根网线云存储搭配实战平台和公安平台使用时，为避免公安网应用等问题，可以采用同网段部署，不区分业务和存储网段（即存储和业务用同一个子网）（如下图）。
PS ：公安平台客户端云下载及实战客户端都需要访问sdk 接口上传及下载，存储节点配置双网卡后默认网关是业务段的，导致客户端无法访问存储段ip 。
云存储产品形态一套完整云存储系统包括元数据服务器，云存储数据存储节点●元数据服务器：DH-CSS9064X（最常见）●云存储数据节点：最常见的型号为DH-CSS7024S-ERD，长的和EVS、NVR差不多，其它还有36盘位、48盘位D…a)b)口不c)为业务网段（与存储网段不在同一个子网），其中任意两个接到业务段交换机，交换机上对应2个端口做链路聚合；WEB口不插网线。
直存节点组网连接图，存储端接满四根网线，业务端至少两根网线云存储搭配实战平台和公安平台使用时，为避免公安网应用等问题，可以采用同网段部署，不区分业务和存储网段（即存储和业务用同一个子网）（如下图）。
PS：公安平台客户端云下载及实战客户端都需要访问sdk接口上传及下载，存储节点配置双网卡后默认网关是业务段的，导致客户端无法访问存储段ip。
云转存组网图（以双网段为例）：云转存的常见组网方式（以标准部署双网段为例）如下图所示，流媒体服务器需配置两个网段，一个是业务网段和前端业务进行通信，另一个是存储网段，用于云存储内部通信使用。
存储网段在vlan1，业务网段在vlan2，vlan间通过三层互相通信，流媒体服务器必须采用双网段，元数据服务器能够访问到平台存储交换机独立，采用双网段云直存组网图（以双网段为例）：云直存的常见组网方式如下图所示，云存储节点上需要配置两个网段，一个是业务网段和前端业务进行通信，另一个是存储网段，用于云存储内部通信及数据交互使用。
云直存转存混合部署组网（以双网段为例）：FAQQ：云存储为什么要采用双网段部署A：云存储数据恢复的速度达到TB/小时，所以采用存储网络和业务网络分开部署，避免存储数据节点之间大量数据交互影响正常业务功能使用。
Q：云直存是什么，和EVS直存是一样的吗，转存和直存的区别是什么A=云转存+QA（一）通过web界面修改2015年12月后生产的直存存储节点集成了dss模块，可以通过网线直连1号网口（注意：不是ex1网口），在ie浏览器输入192.config打开配置界面，修改绑定网卡1（业务段ip地址）和绑定网卡2（存储段ip地址）的ip（注意：保存时提示输入eht1的ip地址时，随意配置一个即可）绑定网卡1：输入对应业务ip地址绑定网卡2：数据对应存储ip地址eth1网卡随意配一个地址即可：（二）通过ipinstall工具修改使用方法：1、安装ipinstall2、笔记本直连元数据服务器第一个网口（无法搜索到设备则换一个网口）3、打开ipinstall，可以搜索到对应的设备4、双击需要修改ip的设备，填入对应的ip，子网掩码，网管，输入密码（12个8），点击修改即可（如果提示修改失败，请点击右上角刷新页面）5、如果无法搜索到ip，则需要手动修改。
软件功能介绍4.1平台结构设计大华综合监控管理平台软件从上至下共分四个层次，分别是业务展现层、业务接入层、操作和管理业务层、设备接入/数据持久层，最底层是前端设备与存储设备及数据库。
具体结构参考下图：图表 1 平台软件功能结构图4.1.1业务展现层业务展现层是提供给用户直接使用的，是系统功能的对外展现。
业务层不仅仅要求软件能够满足客户的应用需要，而且还要美观易用，让用户体验到快捷和方便。
结合客户的个性化需求，还可以快速定制出个性化的业务展现程序。
此外，客户端程序在安装部署、维护升级方面的便捷性，也是系统设计时需要考虑的课题。
根据功能和最终用户的不同，可以把系统的业务展现层分为管理员客户端和操作员客户端，管理员客户端采用B/S模式，主要提供系统管理与配置功能，面向系统管理员使用。
操作员客户端采用B/S和C/S两种模式，用户可以结合自身情况灵活选择。
B/S模式无需安装客户端，体现了异地浏览的方便性，任何时间、任何地点、任何系统中，只要网络连通，就可以直接使用浏览器连接服务器，任何电脑都可以作为客户端使用。
C/S模式信息采集灵活、负载均衡、服务稳定等的优势，保证了客户端有更多的事务处理能力，分流服务器的工作负担，使整个系统运行更加稳定。
4.1.2业务接入层业务接入层是系统业务层和业务展现层之间的中间层，实现业务接入和业务控制功能，为业务展现层提供连接管理，WEB请求处理，认证权鉴、业务流转等接入服务，为系统提供管理命令处理、命令调动与处理等系统处理服务、及对外提供平台互联等服务。
独立的业务接入层设计，可以保证系统内部的低耦合，提高系统的灵活性和稳定性。
4.1.3系统业务层系统业务层是大华综合数字监控系统的核心层，提供系统业务的逻辑实现，各个业务系统通过组件的方式，相互独立，功能齐备。
根据功能的不同类别，可以分为操作业务层和管理业务层两大部分：操作业务层包括语音对讲模块、实时监视模块、录像回放模块、报警处理模块、解码上墙模块、电子地图模块、云台控制模块等；管理业务层包括用户权限、组织结构、设备管理、录像任务、系统配置、日志管理、网管功能、资产管理等。
