煤矿井下定向钻进技术培训系列----钻头

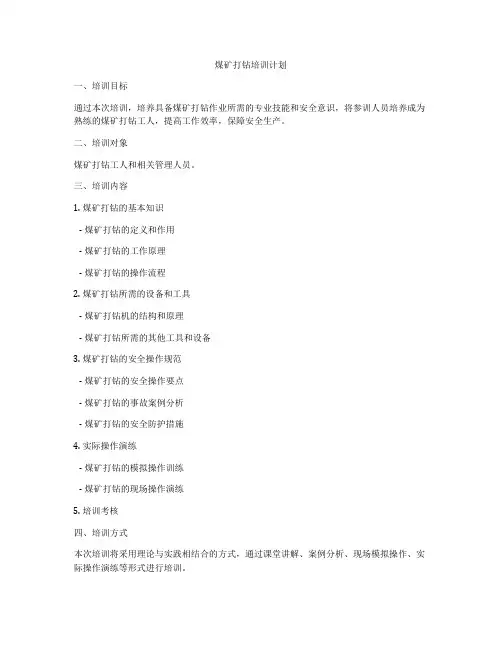

煤矿打钻培训计划一、培训目标通过本次培训，培养具备煤矿打钻作业所需的专业技能和安全意识，将参训人员培养成为熟练的煤矿打钻工人，提高工作效率，保障安全生产。

二、培训对象煤矿打钻工人和相关管理人员。

三、培训内容1. 煤矿打钻的基本知识- 煤矿打钻的定义和作用- 煤矿打钻的工作原理- 煤矿打钻的操作流程2. 煤矿打钻所需的设备和工具- 煤矿打钻机的结构和原理- 煤矿打钻所需的其他工具和设备3. 煤矿打钻的安全操作规范- 煤矿打钻的安全操作要点- 煤矿打钻的事故案例分析- 煤矿打钻的安全防护措施4. 实际操作演练- 煤矿打钻的模拟操作训练- 煤矿打钻的现场操作演练5. 培训考核四、培训方式本次培训将采用理论与实践相结合的方式，通过课堂讲解、案例分析、现场模拟操作、实际操作演练等形式进行培训。

五、培训计划1. 第一天- 培训开幕式- 煤矿打钻的基本知识讲解- 煤矿打钻设备和工具的介绍- 煤矿打钻的安全操作规范2. 第二天- 煤矿打钻的事故案例分析- 煤矿打钻的安全防护措施讲解- 实际操作演练前的准备工作3. 第三天- 煤矿打钻的模拟操作训练- 煤矿打钻的现场操作演练- 培训总结和座谈六、培训考核1. 参训人员需参加培训考核2. 考核内容包括理论知识和实际操作3. 通过考核者获得培训合格证书七、培训师资培训师资由具有丰富煤矿打钻经验的专业人员担任，确保培训内容的质量和有效性。

八、培训后续1. 培训结束后的跟踪指导2. 确保参训人员将培训所学知识运用到实际工作中3. 提供相关技术支持和交流平台以上为煤矿打钻培训计划的基本内容，在培训过程中，我们将不断完善和调整计划，确保培训的顺利进行和有效性。

希望通过本次培训，参训人员可以获得新知识，增长新技能，提高工作能力，确保安全生产。

千米定向钻机培训资料一、什么是千米定向钻机千米定向钻机，简称定向钻机，是一种用于在地下进行水平、垂直或者倾斜定向钻探的工具。

它利用高压液体驱动钻头在地下进行钻探，可以应用于地质勘探、工程建设、石油开采等领域。

定向钻机具有钻孔精度高、可控性强、施工效率高等优点，逐渐成为工程施工中的重要设备。

二、定向钻机的工作原理定向钻机主要由液压系统、控制系统和钻具组成。

液压系统负责提供动力，控制系统负责控制方向和位置，钻具则具体执行钻探作业。

具体工作过程如下： 1. 钻机通过液压系统驱动旋转钻杆，产生旋转力。

同时，液压系统将高压液体输送到钻头内部； 2. 高压液体通过钻头的喷嘴喷射出来，产生的推力可以将钻头推向地下，完成钻进； 3. 钻杆在钻进的过程中，通过控制系统调整旋转和倾斜角度，以实现定向钻探； 4. 钻进到目标位置后，停止供液，钻杆逐渐回转退出。

三、定向钻机的应用领域定向钻机广泛应用于以下领域： 1. 地质勘探：用于获取地下构造、岩层和矿产资源等信息； 2. 水井钻探：用于钻取供水井、排水井等； 3. 油气开采：用于钻取石油、天然气的生产井； 4. 地下工程：用于建设地铁隧道、桥梁基础等。

四、千米定向钻机的关键技术千米定向钻机的关键技术包括以下几个方面： 1. 定向控制技术：通过控制钻杆的旋转和倾斜，实现钻孔的定向控制； 2. 钻头设计技术：合理设计钻头结构和钻头喷嘴，提高钻进效率和钻头的耐久性； 3. 液压系统技术：提供足够的液压动力和控制能力，确保钻进过程的稳定性； 4. 钻杆材料技术：采用高强度合金钢材料，提高钻杆的耐磨性和抗扭转能力。

五、定向钻机的操作技术要点定向钻机的操作技术要点包括以下几个方面： 1. 钻孔设计：根据实际需求，合理设计钻孔的方向、位置和倾斜角度； 2. 钻具组装：正确组装钻具，保证钻具质量和连接可靠； 3. 液压参数调整：根据不同岩层的硬度和钻孔深度，调整液压系统的参数； 4. 定向控制操作：根据钻进过程中的测量结果，调整钻杆的旋转和倾斜角度，实现定向控制； 5. 安全操作：遵守操作规程，确保安全生产。

井下定向钻三懂四会培训课件井下定向钻三懂四会培训课件应由本人根据自身实际情况书写，以下仅供参考，请您根据自身实际情况撰写。

三懂四会.一、三懂:1.懂钻机型号、结构、原理;2.懂钻井液的性质、作用:3.懂地层及岩石的性质、分类。

二、四会:1.会操作钻机;2.会配制钻井液;3.会处理复杂情况:4.会判断、处理井下事故。

培训内容:一、定向钻井技术概述定向钻井技术是一种利用定向钻并仪器对钻孔方位和井深进行控制，使钻孔按预定方向和深度钻进的钻井技术。

它广泛应用于石油、天然气、矿产等资源勘探和开发领域。

定向钻井技术的核心是定向钻井仪器，其作用是控制钻孔的方位和井深，从而实现钻孔的精确钻进。

二、定向钻井仪器简介定向钻井仪器主要由定向测量系统和导向系统两部分组成。

定向测量系统负责测量井下的方位角和井深，为钻具提供正确的方向指引;导向系统则是在钻具中加入导向马达等装置，使钻具能够在水平方向上移动，实现钻孔的穹曲和转向。

三、定向钻井技术应用范围及优势定向钻井技术广泛应用于石油、天然气、矿产等资源勘探和开发领域。

相比传统直并钻并技术。

定向钻井技术具有以下优势:1.提高钻并效率:定向钻并技术可以大幅度减少直并钻井中的起下钻次数和时间，提高钻井效率。

2.降低钻井成本:由于定向钻井技术可以大幅度减少起下钻次数和时间，因此可以降低钻并成本。

3.塔加油气储量:定向钻并技术可以实现对地下复杂岩层的有效开发，从而塔加油气储量。

4.保护环境:定向钻井技术可以减少对地层的破坏和对环境的污染。

制表：审核：批准：。

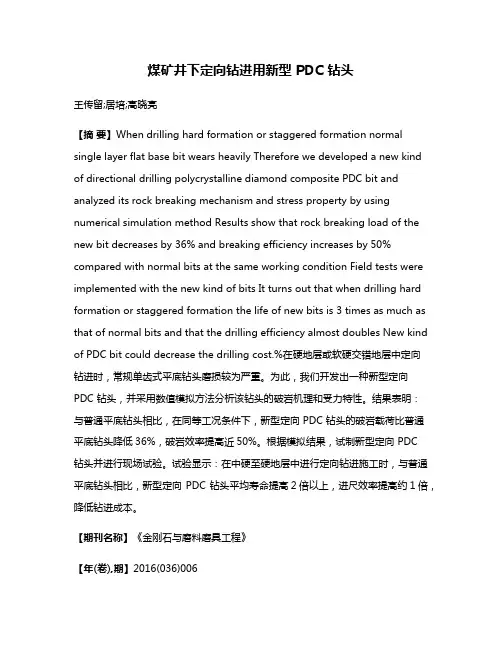

煤矿井下定向钻进用新型 PDC 钻头王传留;居培;高晓亮【摘要】When drilling hard formation or staggered formation normal single layer flat base bit wears heavily Therefore we developed a new kind of directional drilling polycrystalline diamond composite PDC bit and analyzed its rock breaking mechanism and stress property by using numerical simulation method Results show that rock breaking load of the new bit decreases by 36% and breaking efficiency increases by 50% compared with normal bits at the same working condition Field tests were implemented with the new kind of bits It turns out that when drilling hard formation or staggered formation the life of new bits is 3 times as much as that of normal bits and that the drilling efficiency almost doubles New kind of PDC bit could decrease the drilling cost.%在硬地层或软硬交错地层中定向钻进时，常规单齿式平底钻头磨损较为严重。

钻井培训教材第一讲：钻头主要内容：牙轮钻头的破岩机理，牙轮钻头破岩时的几种作用，使牙轮钻头产生滑动的几种措施，牙轮钻头的使用方法，PDC钻头的组成及其破岩机理，PDC钻头的使用方法，牙轮钻头的磨损分级。

第一节牙轮钻头的破岩机理牙轮钻头是依靠牙轮绕钻头轴线的公转和牙轮自身轴线的自转产生的冲击压碎作用和滑动剪切作用来破碎岩石的。

⑴. 牙齿的冲击压碎作用。

牙轮在井底滚动时，牙齿与井底的接触是单、双齿交替进行，使钻头沿轴向做上下往复运动，这就是钻头的振动，钻头纵向振动产生的冲击压碎作用是牙轮钻头破碎岩石的主要方式，牙轮钻头的牙齿作用在岩石上的轴向载荷，包括静压和冲击载荷两部分：加给钻头的钻压为静压部分，冲击载荷是钻头在井底旋转时产生纵向振动，使钻头——钻柱系统不断地压缩与伸张，下部钻柱把这种周期性的弹性变形能传递给牙齿而产生的，这就是钻头破碎岩石时牙齿冲击压力的来源。

加大钻头牙齿对地层的冲击压力，这就能提高钻头破碎岩石的效率。

⑵. 牙齿的滑动剪切作用：在塑性较高的岩石中，除了要求牙齿对井底岩石有冲击压碎作用外，还要求牙齿对地层有一定的滑动作用，使牙齿对岩石进行剪切，以扩大岩石的破碎效果，这一点在软地层中钻进时显得尤其重要，使牙轮在井底滚动时产生滑移的措施有超顶，复椎和移轴。

第二节牙轮钻头、磨损分级为了便于对钻头的管理、掌握地层与钻头的配伍性，就要求现场技术员作好钻头的磨损分级记录，以便造成最适应该地层的钻头，包括牙齿、轴承、钻头直径三种分级，一般应用四级。

1、牙齿的磨损分级牙齿的磨损分级以三个牙轮中磨损最严重的一个牙轮作为评定该钻头的最终级别。

①. 铣齿：磨损分级、以铣齿磨去的高度与新齿高度之比作为定级标准。

表1铣点磨损分级②.镶齿的磨损分级：用牙轮上断，掉齿数与该牙轮镶齿总数之比值来作为评定该钻头的磨损分级标准。

表2镶齿磨损分级2、轴承的磨损分级：轴承的磨损分级也是在三个牙轮中晃动最为严重的一个牙轮进行评定，它分为普遍轴承和密封轴承两种。

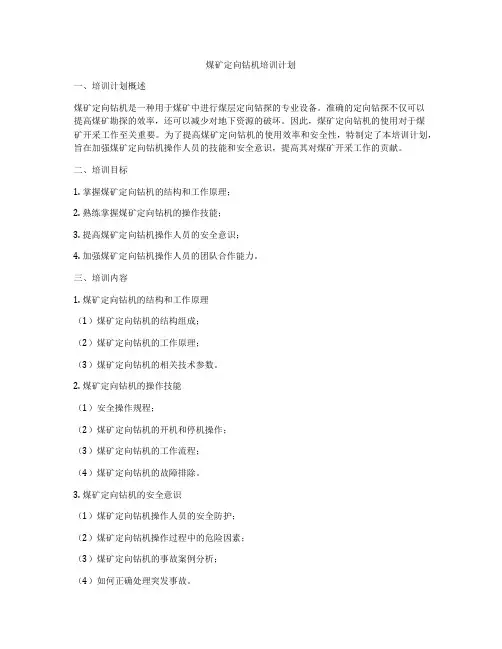

煤矿定向钻机培训计划一、培训计划概述煤矿定向钻机是一种用于煤矿中进行煤层定向钻探的专业设备。

准确的定向钻探不仅可以提高煤矿勘探的效率，还可以减少对地下资源的破坏。

因此，煤矿定向钻机的使用对于煤矿开采工作至关重要。

为了提高煤矿定向钻机的使用效率和安全性，特制定了本培训计划，旨在加强煤矿定向钻机操作人员的技能和安全意识，提高其对煤矿开采工作的贡献。

二、培训目标1. 掌握煤矿定向钻机的结构和工作原理；2. 熟练掌握煤矿定向钻机的操作技能；3. 提高煤矿定向钻机操作人员的安全意识；4. 加强煤矿定向钻机操作人员的团队合作能力。

三、培训内容1. 煤矿定向钻机的结构和工作原理（1）煤矿定向钻机的结构组成；（2）煤矿定向钻机的工作原理；（3）煤矿定向钻机的相关技术参数。

2. 煤矿定向钻机的操作技能（1）安全操作规程；（2）煤矿定向钻机的开机和停机操作；（3）煤矿定向钻机的工作流程；（4）煤矿定向钻机的故障排除。

3. 煤矿定向钻机的安全意识（1）煤矿定向钻机操作人员的安全防护；（2）煤矿定向钻机操作过程中的危险因素；（3）煤矿定向钻机的事故案例分析；（4）如何正确处理突发事故。

四、培训方式1. 理论教学采用课堂教学方式，利用多媒体教学材料，向学员介绍煤矿定向钻机的结构和工作原理，操作技能等相关知识。

2. 实际操作设置实际操作岗位，由经验丰富的教练员亲自指导学员操作煤矿定向钻机，加强学员的实际操作能力。

3. 模拟演练通过模拟演练，让学员在虚拟环境中感受到煤矿定向钻机操作的场景，提高操作时的应变能力和应急处理能力。

五、培训周期本次煤矿定向钻机培训计划为期一个月，具体分为理论学习和实际操作两个阶段，每期培训时间为两周。

在培训结束后，进行模拟演练并进行考核，合格者颁发培训证书。

六、培训考核1. 理论考核针对培训内容设置理论考核题目，学员需通过笔试来检验其对煤矿定向钻机的理论知识掌握情况。

2. 实际操作考核学员需要进行煤矿定向钻机的实际操作考核，通过对工作流程、操作规范等方面进行评价来衡量学员的实际操作能力。

探讨煤矿井下定向钻进技术在井下地质勘探中的实际应用煤矿井下定向钻进技术是一种通过在井下进行钻进作业的方法，以获得更多有关煤矿地质构造和煤层分布的信息。

它是井下地质勘探中的一种重要技术手段，可广泛应用于煤矿勘探、瓦斯抽放、地质灾害预测等领域。

本文将从技术原理、实际应用和发展趋势三个方面来探讨煤矿井下定向钻进技术的实际应用。

一、技术原理煤矿井下定向钻进技术是将钻杆放入钻井机中，并通过操纵钻杆的转动和推进，将钻头钻进到目标地层。

在钻进过程中，通过转动钻杆和钻头的方式，使钻孔与地面投影线呈现出一定的偏离角度。

这样可以通过在井下的测斜仪检测钻杆的角度，并通过转换器将角度转换为数字信号，从而得到钻孔的倾角和方位角。

利用这些参数，可以进一步确定煤层的分布、煤层倾角和地质构造的情况。

二、实际应用煤矿井下定向钻进技术在煤矿勘探中有着广泛的应用。

首先，它可以提供更精确的煤层分布和倾角信息。

通过钻进的方式，可以在井下获取到更多的煤层样本，并结合倾角测量数据，可以绘制出煤层的地质构造图，为煤矿的开采提供了重要的参考依据。

其次，煤矿井下定向钻进技术还可以用于瓦斯抽放。

在煤层瓦斯抽放过程中，钻进技术可以通过对煤层的倾角和瓦斯含量的测量，确定瓦斯的开采方案和工艺参数，从而提高瓦斯抽放的效率和安全性。

此外，煤矿井下定向钻进技术还可以用于地质灾害的预测和评估。

通过在井下进行钻进，可以获取到更多的地质信息，从而可以提前发现地质隐患，采取相应的措施进行处理，减少地质灾害的发生。

三、发展趋势随着煤矿井下定向钻进技术的不断发展，其在实际应用中面临着一些挑战和机遇。

首先，技术的可靠性和测量精度是目前亟需解决的问题。

在井下环境中进行钻进和测量，受到地质条件和设备限制，对技术要求较高。

因此，需要进一步研发和改进测量设备，提高测量的精度和准确性。

其次，井下定向钻进技术与其他测井技术的配合也是未来发展的重点。

通过将定向钻进技术与其他地质测井技术相结合，可以获取到更多的地质信息，并加强对矿井地质结构和煤层分布的认识。

定向井知识培训一、定向井概念及分类定向井是指在油气勘探开发过程中，通过特殊的调控手段，改变井眼方向，使其在地层中具有一定的倾角和方向性。

定向井的分类主要包括定向钻井、水平井和多级水平井。

1. 定向钻井：是指在一般的垂直钻井方法之外，通过使用特殊的工具和技术来改变井眼方向，以实现在地层中特定目的的定向进尺。

2. 水平井：是指井眼地表段与地层接触平面倾角大于70度度的井。

3. 多级水平井：是指在水平井井身的不同深度段中开钻多个水平段。

定向井的分类主要是根据井眼的倾角和方向来划分的，不同的类型适用于不同的地质情况和开发目的。

二、定向井的优势1. 提高产量：通过定向井技术，可以最大限度的利用地层中的储集层，提高油气产量。

2. 降低成本：定向井可以减少钻井井眼数目，降低钻井成本。

3. 减少地表占地面积：通过定向井技术可以在一个地表场地上钻探多口钻井井眼，减少地表占地面积。

4. 提高勘探开发成功率：通过定向井技术可以钻探到难以到达的地层，提高勘探开发成功率。

三、定向井的主要工具和装备1. 定向井测井工具：包括测斜仪、磁探仪、地质定位仪等，用于测量井眼的倾角方向等。

2. 定向井钻头：包括定向导向钻头、下扩钻头、水平井磨岩钻头等，用于指导井眼方向并进行地层钻进作业。

3. 定向井钻探平台：包括双鼓式平台、三脚架平台等，用于安装井下工具，钻井作业和管柱下入等。

四、定向井施工流程1. 钻前准备：确定定向井的设计方案和目的、选型选用作业所需的工具设备。

2. 定向井井眼测斜：通过使用定向井测井工具，对井眼进行测斜，确定钻井方向。

3. 定向井导向钻进：采用定向井钻头和测斜工具对钻井方向进行调整，并进行定向钻进。

4. 定向井水平段钻进：根据地质要求，对水平段进行钻探并进行完井作业。

5. 定向井压裂和产出：通过定向井工具进行裸眼压裂或水平井砂浆封隔并进行产出。

五、定向井安全注意事项1. 定向井工作时应按照相应的安全操作规程进行作业，避免钻井事故的发生。
