放大电路、反馈电路

放大电路中的反馈电路（反馈）基本概念及判断
输出量影响输入量
正，负反馈
负反馈
交，直流反馈
交流反馈在交流通路直流反馈在直流通路
反馈的判断
一。

反馈的判断
二。

反馈的存在与否
结构上
是因为负反馈而始终虚地，而不是虚地所以有无负反馈
二。

反馈的极性
1.
负反馈不是绝对负信号的反馈，而是减弱了原参考点信号的相对变化趋势，正反馈反之
因为开环增益趋于无穷，净输入量只要有微小差值就会使输出趋向饱和
Aod越大误差越小
判断
相异是串联相同是并联
有电阻的时候，电阻左右会有压降，电位不一样，反馈电路会影响这点电位，纯电压源，这点电位和电压源直接相连，不会改变
R3本级中存在负反馈
交直流反馈
电压反馈和电流反馈
电压负反馈
相同的端子是并联反馈（只能kcl比电流）相异是串联
输出置零，回流不存在=》电压反馈
输出置零，回流存在=》电流反馈
前面加电流源
负反馈放大电路的方框图
近似值其实是忽略了输入量
在运放里面净输入量是：ud=up-un；up=un就对应ud=0；所以忽略净输入量就是up=un
虚短必须在引入深度负反馈的条件下
在反相放大电路中，信号电压通过反馈电阻Rf反馈到运放的反相
输入端，构成电压并联负反馈放大电路。

运放的同相端接地=0V，反相端和同相端虚短，所以也是0V，反相输入端输入电阻很高，虚断，几乎没有电流注
电压串联负反馈
输出电压和输入电压的关系
闭环放大倍数（深度负反馈下）
电流串联负反馈
电压放大为电流
电压并联负反馈。

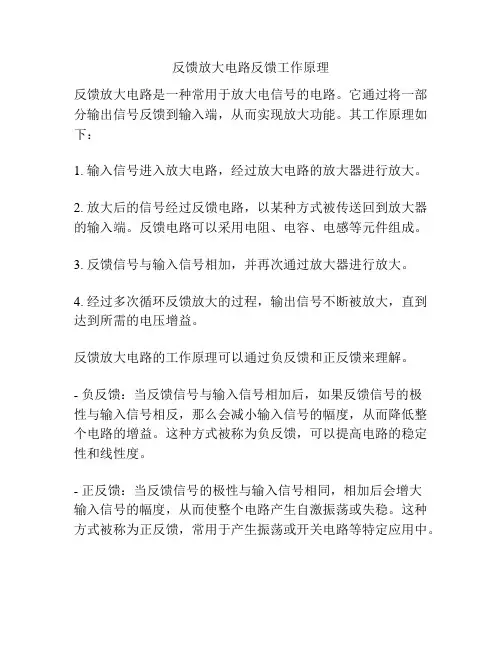

反馈放大电路反馈工作原理
反馈放大电路是一种常用于放大电信号的电路。

它通过将一部分输出信号反馈到输入端，从而实现放大功能。

其工作原理如下：
1. 输入信号进入放大电路，经过放大电路的放大器进行放大。

2. 放大后的信号经过反馈电路，以某种方式被传送回到放大器的输入端。

反馈电路可以采用电阻、电容、电感等元件组成。

3. 反馈信号与输入信号相加，并再次通过放大器进行放大。

4. 经过多次循环反馈放大的过程，输出信号不断被放大，直到达到所需的电压增益。

反馈放大电路的工作原理可以通过负反馈和正反馈来理解。

- 负反馈：当反馈信号与输入信号相加后，如果反馈信号的极
性与输入信号相反，那么会减小输入信号的幅度，从而降低整个电路的增益。

这种方式被称为负反馈，可以提高电路的稳定性和线性度。

- 正反馈：当反馈信号的极性与输入信号相同，相加后会增大
输入信号的幅度，从而使整个电路产生自激振荡或失稳。

这种方式被称为正反馈，常用于产生振荡或开关电路等特定应用中。

通过合理设计反馈电路的参数和选择适当的放大器，可以实现对输入信号的放大控制，从而达到所需的放大效果。

放大电路中的反馈工作原理放大电路是指通过放大器将输入信号放大为更大的输出信号的电路。

而反馈是指将输出信号的一部分返回到放大器的输入端，以实现特定的放大效果或调节放大器的性能。

下面是对放大电路中反馈工作原理的详细解释。

放大电路中的反馈可以分为正反馈和负反馈两种情况。

正反馈是指将放大器输出信号的一部分经过反馈回路返回到放大器的输入端，而负反馈则是指将放大器输出信号的一部分经过反馈回路返回到放大器的输入端，但反相。

首先，我们来看负反馈。

在负反馈中，输入信号经过放大器放大后的输出信号被引导回到放大器的输入端。

这样做的目的是为了抑制放大器的非线性失真、提高放大器的稳定性、扩展放大器的频率响应范围以及减小输出阻抗等。

在负反馈中，反馈信号的相位与输入信号的相位相反，使得输出信号与输入信号间的相位差减小，这有助于提高放大器的线性度。

此外，负反馈还可以使得放大器的增益更稳定，减小放大器对元器件参数变化的敏感度，从而提高整个电路的性能。

负反馈可以分为电压型负反馈和电流型负反馈。

电压型负反馈中，放大器的输入为电压信号，反馈信号也为电压信号；而电流型负反馈中，放大器的输入为电流信号，反馈信号也为电流信号。

不同类型的负反馈在实际应用中有不同的使用方式和效果。

比如，电压型负反馈可以改变放大器的放大倍数，而电流型负反馈可以改变放大器的输出阻抗。

而正反馈则是将部分输出信号回馈到输入端，与负反馈相比，正反馈会增强放大器的非线性特点，使得放大器的输出更容易失真。

实际应用中，正反馈常用于振荡器、比较器等电路中。

正反馈可以增大放大器的增益，提高放大器的灵敏度，但也容易产生自激振荡等不稳定问题。

总之，反馈在放大电路中具有重要的作用。

通过反馈，可以有效地改善放大器的线性度、稳定性和频率响应，使得输出信号更加稳定、准确和可靠。

负反馈是应用最广泛的一种反馈方式，可以提高系统的稳定性和性能，但也要注意适度使用，避免带来不必要的问题。

而正反馈虽然在某些特定的应用中有重要的作用，但也要注意控制好反馈系数，避免引起不稳定性和失真等问题。

放大电路中的反馈电路分析在电子领域中，放大电路是非常重要的部分，它能够将弱信号放大为较强的信号。

而在放大电路中，反馈电路则起到了至关重要的作用。

本文将对放大电路中的反馈电路进行分析，并介绍其原理和应用。

一、反馈电路的分类反馈电路可以分为正反馈和负反馈两类。

正反馈将输出信号的一部分或全部反馈到输入端，使得输出信号增强，常用于产生振荡和比较器等电路中。

负反馈则是将部分输出信号反馈到输入端，从而抑制放大器的非线性失真，提高放大器的性能。

二、负反馈电路的原理负反馈电路是放大电路中最常见的一种反馈方式。

它的基本原理是将部分输出信号经过一个反馈网络，与输入信号相混合后再输入到放大器，从而调整放大器的放大倍数和频率响应。

负反馈电路的作用主要体现在以下几个方面：1. 改善放大器的线性特性：负反馈能够抑制放大器的非线性失真，减少谐波的产生，使得输出信号更加接近输入信号。

2. 扩展频率响应：负反馈可以降低放大器的低频截止频率和高频截止频率，从而使得放大器的频率响应更加宽广。

3. 提高稳定性：负反馈可以提高放大器的稳定性，降低对参数和温度的敏感性。

4. 减小输出阻抗：负反馈能够降低放大器的输出阻抗，使得放大器更容易与外部负载匹配。

三、负反馈的应用负反馈在实际应用中有广泛的用途，下面列举几个常见的应用场景：1. 放大器：负反馈电路在放大器中起到了关键的作用，能够提高放大器的性能和稳定性。

2. 滤波器：负反馈电路可以用于构建各种类型的滤波器，如低通滤波器、高通滤波器等。

3. 调节器：负反馈电路可以用于构建调节器，实现对输出信号的精确调节。

4. 自动控制系统：负反馈电路在自动控制系统中应用广泛，能够实现对系统参数的稳定控制。

四、反馈电路的设计与分析方法在设计和分析反馈电路时，需要考虑以下几个关键因素：1. 反馈电阻的选择：反馈电阻的选择对反馈电路的增益和频率响应有重要影响，需要根据具体情况进行合理选择。

2. 反馈桥设定：反馈桥设定要根据放大器的输入和输出特性来确定，以实现所需的放大倍数和频率响应。

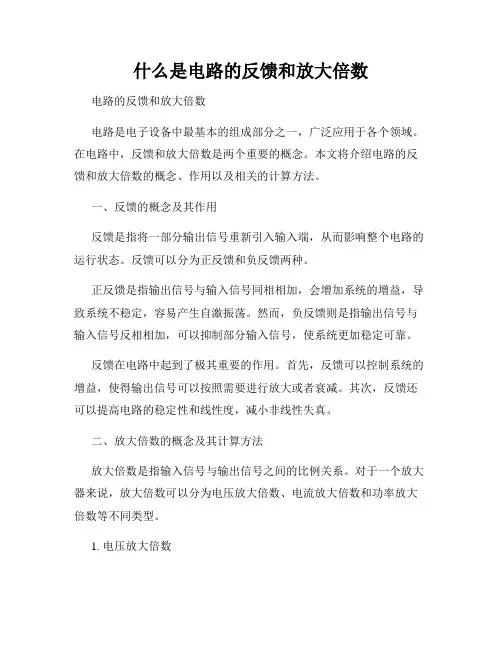

什么是电路的反馈和放大倍数电路的反馈和放大倍数电路是电子设备中最基本的组成部分之一，广泛应用于各个领域。

在电路中，反馈和放大倍数是两个重要的概念。

本文将介绍电路的反馈和放大倍数的概念、作用以及相关的计算方法。

一、反馈的概念及其作用反馈是指将一部分输出信号重新引入输入端，从而影响整个电路的运行状态。

反馈可以分为正反馈和负反馈两种。

正反馈是指输出信号与输入信号同相相加，会增加系统的增益，导致系统不稳定，容易产生自激振荡。

然而，负反馈则是指输出信号与输入信号反相相加，可以抑制部分输入信号，使系统更加稳定可靠。

反馈在电路中起到了极其重要的作用。

首先，反馈可以控制系统的增益，使得输出信号可以按照需要进行放大或者衰减。

其次，反馈还可以提高电路的稳定性和线性度，减小非线性失真。

二、放大倍数的概念及其计算方法放大倍数是指输入信号与输出信号之间的比例关系。

对于一个放大器来说，放大倍数可以分为电压放大倍数、电流放大倍数和功率放大倍数等不同类型。

1. 电压放大倍数电压放大倍数是指输出电压与输入电压之间的比值。

对于一个放大器来说，电压放大倍数可以根据下式进行计算：电压放大倍数 = 输出电压 / 输入电压2. 电流放大倍数电流放大倍数是指输出电流与输入电流之间的比值。

对于一个放大器来说，电流放大倍数可以根据下式进行计算：电流放大倍数 = 输出电流 / 输入电流3. 功率放大倍数功率放大倍数是指输出功率与输入功率之间的比值。

对于一个放大器来说，功率放大倍数可以根据下式进行计算：功率放大倍数 = 输出功率 / 输入功率三、反馈对放大倍数的影响反馈对放大倍数有着显著的影响。

一方面，正反馈能够提高放大倍数，使得输出信号更加强大。

另一方面，负反馈能够降低放大倍数，使得输出信号更加稳定可靠。

在实际应用中，反馈的选择需要根据具体需求进行权衡。

如果需要提高放大倍数，可以选择正反馈；如果需要保持系统的稳定性和可靠性，可以选择负反馈。

四、实例分析以普通放大器为例，假设输出电压为Vout，输入电压为Vin，放大倍数为A，负反馈比例为β。

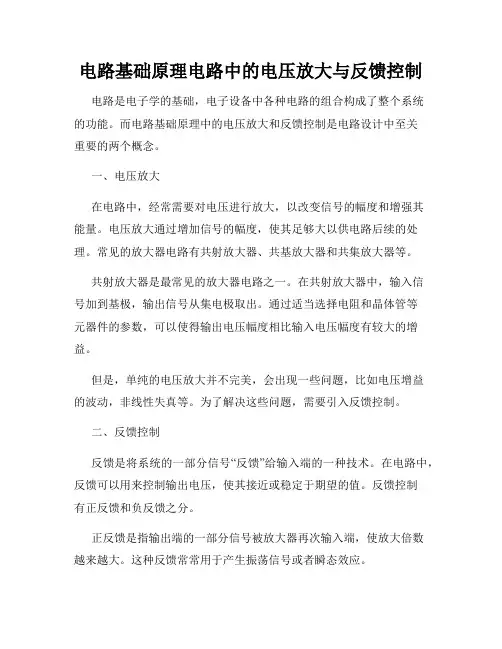

电路基础原理电路中的电压放大与反馈控制电路是电子学的基础，电子设备中各种电路的组合构成了整个系统的功能。

而电路基础原理中的电压放大和反馈控制是电路设计中至关重要的两个概念。

一、电压放大在电路中，经常需要对电压进行放大，以改变信号的幅度和增强其能量。

电压放大通过增加信号的幅度，使其足够大以供电路后续的处理。

常见的放大器电路有共射放大器、共基放大器和共集放大器等。

共射放大器是最常见的放大器电路之一。

在共射放大器中，输入信号加到基极，输出信号从集电极取出。

通过适当选择电阻和晶体管等元器件的参数，可以使得输出电压幅度相比输入电压幅度有较大的增益。

但是，单纯的电压放大并不完美，会出现一些问题，比如电压增益的波动，非线性失真等。

为了解决这些问题，需要引入反馈控制。

二、反馈控制反馈是将系统的一部分信号“反馈”给输入端的一种技术。

在电路中，反馈可以用来控制输出电压，使其接近或稳定于期望的值。

反馈控制有正反馈和负反馈之分。

正反馈是指输出端的一部分信号被放大器再次输入端，使放大倍数越来越大。

这种反馈常常用于产生振荡信号或者瞬态效应。

而负反馈是指输出信号的一部分被送回到输入端，用来降低放大器的增益或者改变其输入阻抗。

负反馈能够提高放大器的线性度、稳定性和抗干扰能力。

负反馈的一种常见形式是电压反馈。

电压反馈是通过测量输出电压，与期望的输入电压进行比较，再对输入信号进行调整，使得输出电压保持稳定。

这种控制方式广泛应用于各种电子设备中。

电路中的电压放大和反馈控制相辅相成。

电压放大使信号幅度得以增大，而反馈控制则使得放大器的性能得到优化和稳定。

只有在合理的电压放大和反馈控制下，电路才能正常工作，实现预期的功能。

总结电路基础原理中的电压放大和反馈控制是电子电路设计中的重要概念。

通过电压放大，信号的幅度得以增大，提供给后续电路进行进一步处理。

而反馈控制则使得放大器性能得到优化和稳定，保证电路工作正常。

在实际电路设计中，理解和运用这两个概念，能够提高电路的性能和可靠性。

描述反馈电路的概念,列举他们的应用
反馈电路是一种将电路输出的一部分返回到输入的电路中，以调整和控制电路的性能和特性的技术。

它基于将输出信号与输入信号进行比较并根据差异进行调节的原理。

反馈电路的应用非常广泛，下面是几个常见的应用例子：
1. 放大器：反馈电路可以用于放大器中，通过将一部分输出电信号返回到输入端，可以增加放大器的增益、稳定性和线性度。

2. 振荡器：反馈电路可以用于振荡器中，通过将一部分输出信号反馈到输入信号，使振荡器产生稳定的周期性波形。

3. 滤波器：反馈电路可以用于滤波器中，通过将一部分输出信号反馈回输入信号，可以调整滤波器的频率响应和增益。

4. 调节器：反馈电路可以用于电压调节器、电流调节器等电源控制电路中，通过将输出与参考信号进行比较并进行反馈，以保持输出电量的稳定和精确。

5. 电压比较器：反馈电路可以用于电压比较器中，通过将输出信号与参考电压进行比较并进行反馈，实现输出信号的阈值判定和控制。

需要注意的是，反馈电路的设计和调整需要经过精确的计算和稳定性分析，以确保电路的正常工作和性能要求的满足。

三极管反馈放大电路三极管反馈放大电路是一种常见的电子电路，它利用了三极管的特性来实现信号放大和稳定。

在这种电路中，反馈是通过将输出信号与输入信号进行比较，并将差异信号反馈回输入端来实现的。

这种反馈机制可以提高电路的稳定性和放大性能。

三极管是一种具有放大功能的半导体器件，它由三个控制电极（基极、发射极和集电极）组成。

在三极管的放大区域，基极电流的微小变化可以引起集电极电流的显著变化，从而实现信号放大的功能。

而在反馈放大电路中，三极管的工作点是通过反馈电路来稳定的。

在三极管反馈放大电路中，反馈可以分为正反馈和负反馈两种形式。

正反馈会使电路不稳定，容易产生自激振荡。

而负反馈可以使电路更加稳定，减小非线性失真和输出阻抗，提高放大性能。

因此，三极管反馈放大电路通常采用负反馈的方式。

负反馈放大电路中的反馈信号是通过将输出信号与输入信号进行比较得到的。

比较的方法有多种，常见的有电压比较、电流比较和功率比较等。

在三极管反馈放大电路中，一般采用电压比较的方式。

比较电压可以通过电阻分压器、电位器或者运算放大器等元件来实现。

三极管反馈放大电路中的反馈信号可以分为电压反馈和电流反馈两种形式。

电压反馈是将输出信号的电压与输入信号的电压进行比较，通过调整输入电压来实现放大电路的稳定。

电流反馈是将输出信号的电流与输入信号的电流进行比较，通过调整输入电流来实现放大电路的稳定。

在实际应用中，根据电路的需求和设计的要求选择合适的反馈形式。

三极管反馈放大电路的性能可以通过增益、带宽、输入电阻、输出电阻等参数来评估。

增益是指输出信号与输入信号之间的比例关系，是衡量放大效果的重要指标。

带宽是指放大电路能够正常工作的频率范围，是衡量放大电路稳定性的指标。

输入电阻和输出电阻分别是指放大电路对输入信号和输出信号的阻抗，是衡量放大电路适应性的指标。

三极管反馈放大电路还有一些特殊的应用，例如共射放大电路和共集放大电路等。

共射放大电路是一种常见的放大电路，它具有较高的电压放大倍数和较低的输出阻抗，适用于驱动负载电阻较大的场合。
