教案《反馈放大电路》一、教学目标1. 让学生了解反馈放大电路的基本概念和原理。
2. 让学生掌握反馈放大电路的类型及其特点。
3. 让学生学会分析反馈放大电路的性能和应用。
二、教学内容1. 反馈放大电路的基本概念1.1 反馈放大电路的定义1.2 反馈放大电路的组成1.3 反馈放大电路的作用2. 反馈放大电路的原理2.1 电压反馈放大电路2.2 电流反馈放大电路2.3 串联反馈放大电路2.4 并联反馈放大电路3. 反馈放大电路的类型及特点3.1 电压反馈放大电路的特点3.2 电流反馈放大电路的特点3.3 串联反馈放大电路的特点3.4 并联反馈放大电路的特点4. 反馈放大电路的性能分析4.1 增益分析4.2 带宽分析4.3 输入输出电阻分析5. 反馈放大电路的应用5.1 放大器设计中的应用5.2 滤波器设计中的应用5.3 信号调节中的应用三、教学方法1. 采用讲授法，讲解反馈放大电路的基本概念、原理、类型及特点。
2. 采用案例分析法，分析反馈放大电路的性能和应用。
3. 采用互动教学法，引导学生积极参与讨论，提高课堂氛围。
四、教学准备1. 教案、PPT、教学视频等教学资源。
2. 实验室设备，如放大器、滤波器等。
五、教学评价1. 课堂问答：检查学生对反馈放大电路基本概念的理解。
2. 课后作业：布置相关习题，巩固学生对反馈放大电路的知识掌握。
3. 实验报告：评估学生在实验室实践中对反馈放大电路的应用能力。
教案《反馈放大电路》六、反馈放大电路的基本电路6.1 电压反馈放大电路6.2 电流反馈放大电路6.3 串联反馈放大电路6.4 并联反馈放大电路七、反馈放大电路的分析方法7.1 增益的计算7.2 带宽的计算7.3 输入输出电阻的计算八、反馈放大电路的设计与应用8.1 设计原则8.2 应用案例8.3 设计步骤九、反馈放大电路的性能优化9.1 增益的优化9.2 带宽的优化9.3 输入输出电阻的优化十、反馈放大电路的实验与验证10.1 实验目的10.2 实验原理10.3 实验步骤10.4 实验结果与分析通过本章的学习，学生将能够：了解并掌握反馈放大电路的基本电路形式；学会分析反馈放大电路的性能指标；掌握反馈放大电路的设计原则和应用方法；学会优化反馈放大电路的性能；通过实验验证反馈放大电路的工作原理和性能。
教案《反馈放大电路》教案：反馈放大电路教学目标：1.了解反馈放大电路的基本原理和分类。
2.能够计算并分析反馈放大电路的放大倍数和输入阻抗。
3.掌握反馈放大电路的设计和实验操作。
教学内容：1.反馈放大电路的概念和基本原理2.不同类型的反馈放大电路3.反馈放大电路的计算和分析4.反馈放大电路的设计和实验操作教学步骤：一、导入（5分钟）教师介绍本节课的学习内容，引起学生对反馈放大电路的兴趣，并通过提问师生互动的方式，了解学生对反馈放大电路的基本了解。
二、概念解释和基本原理讲解（15分钟）1.反馈放大电路的概念和基本原理的介绍。
通过简洁明了的语言和图示，向学生解释什么是反馈放大电路以及其工作原理。
三、不同类型的反馈放大电路（20分钟）1.反馈放大电路的分类和特点。
分析并讲解正反馈和负反馈的区别，介绍正反馈和负反馈对电路性能的影响。
2.案例分析。
通过具体的实例，向学生展示不同类型的反馈放大电路在实际应用中的作用和效果。
四、反馈放大电路的计算和分析（30分钟）1.多级反馈放大电路的计算公式和推导过程。
向学生讲解如何计算多级反馈放大电路的放大倍数和输入阻抗。
2.计算实例解析。
通过具体的计算实例，讲解反馈放大电路计算的方法和步骤。
五、反馈放大电路的设计和实验操作（30分钟）1.反馈放大电路的设计要点。
向学生介绍反馈放大电路的设计要求和注意事项，包括选择合适的反馈方式、调整反馈比例等。
2.实验操作演示。
向学生演示反馈放大电路的实验操作，并现场解答学生提出的问题。
3.学生自行设计和搭建反馈放大电路。
学生分组进行实验，根据所学知识自行设计和搭建反馈放大电路，并进行实验验证。
六、总结（10分钟）教师总结本节课的学习内容，并检查学生对反馈放大电路的理解程度。
鼓励学生主动提问和分享自己的学习心得。
教学辅助手段：1. PowerPoint幻灯片。
2.反馈放大电路实验装置。
教学评估：1.课堂互动参与评估。
观察学生在课堂上的主动参与和回答问题的表现。
放大电路中的负反馈教案一、教学目标1. 让学生了解负反馈的概念及其在放大电路中的应用。
2. 使学生掌握负反馈的类型、特点和作用。
3. 培养学生分析、解决实际问题的能力。
二、教学内容1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法4. 负反馈的应用实例5. 负反馈的调试与维护三、教学重点与难点1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法四、教学方法1. 采用讲解、演示、实验相结合的方式进行教学。
2. 通过分析实际电路，使学生掌握负反馈的应用。
3. 引导学生进行讨论，培养学生的思维能力。
五、教学准备1. 教材、教案、课件等教学资料。
2. 放大电路实验器材。
3. 负反馈电路图及实物展示。
4. 相关问题讨论稿。
一、教学目标1. 让学生了解负反馈的概念及其在放大电路中的应用。
2. 使学生掌握负反馈的类型、特点和作用。
3. 培养学生分析、解决实际问题的能力。
二、教学内容1. 负反馈的概念及其分类负反馈是指将放大电路的输出信号的一部分反馈到输入端，与输入信号相减，从而影响放大电路的放大倍数的一种现象。
负反馈分为电压反馈和电流反馈，根据反馈信号的相位关系，又可分为正反馈和负反馈。
2. 负反馈在放大电路中的作用负反馈在放大电路中的作用主要有：稳定放大倍数、减小失真、扩展频带、提高线性范围等。
3. 负反馈的判断方法判断负反馈的方法主要有：观察反馈信号的相位关系、分析反馈电路的组成部分、利用反馈方程进行计算等。
4. 负反馈的应用实例负反馈在放大电路中的应用实例有：电压放大器、功率放大器、运算放大器等。
5. 负反馈的调试与维护负反馈的调试与维护主要包括：调整反馈电阻、检查反馈电路的连接、检测反馈信号等。
三、教学重点与难点1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法四、教学方法1. 采用讲解、演示、实验相结合的方式进行教学。
放大电路中的负反馈教案第一章：放大电路基本概念1.1 放大电路的定义1.2 放大电路的作用1.3 放大电路的分类1.4 放大电路的主要参数第二章：放大电路中的正反馈与负反馈2.1 反馈的概念2.2 正反馈与负反馈的区别2.3 放大电路中的负反馈类型2.4 负反馈在放大电路中的作用第三章：放大电路中的电压反馈和电流反馈3.1 电压反馈的概念与特点3.2 电流反馈的概念与特点3.3 电压反馈与电流反馈在放大电路中的应用3.4 电压反馈与电流反馈的比较第四章：放大电路中的串联负反馈和并联负反馈4.1 串联负反馈的概念与特点4.2 并联负反馈的概念与特点4.3 串联负反馈与并联负反馈在放大电路中的应用4.4 串联负反馈与并联负反馈的比较第五章：放大电路中负反馈的应用实例5.1 负反馈在功率放大器中的应用5.2 负反馈在模拟集成电路中的应用5.3 负反馈在振荡器中的应用5.4 负反馈在其他放大电路中的应用第六章：负反馈在放大电路中的稳定性分析6.1 负反馈对放大电路稳定性的影响6.2 稳定性的判断方法6.3 负反馈增益与稳定性之间的关系6.4 提高放大电路稳定性的措施第七章：负反馈在放大电路中的频率响应7.1 负反馈对放大电路频率响应的影响7.2 频率响应的测试方法7.3 负反馈在低频和高频应用中的不同作用7.4 改善频率响应的策略第八章：负反馈在放大电路中的线性度改善8.1 负反馈对放大电路线性度的影响8.2 非线性误差的来源与影响8.3 负反馈对非线性误差的补偿作用8.4 提高放大电路线性度的方法第九章：负反馈在放大电路中的噪声性能优化9.1 负反馈对放大电路噪声的影响9.2 噪声的来源与特性9.3 负反馈在降低噪声方面的作用9.4 降低放大电路噪声的实践方法第十章：负反馈在现代电子电路中的应用案例分析10.1 负反馈在模拟信号处理中的应用10.2 负反馈在数字信号处理中的应用10.3 负反馈在通信系统中的应用10.4 负反馈在其他电子电路中的应用案例分析重点和难点解析一、放大电路基本概念难点解析：理解放大电路的作用及其在不同电路中的应用。

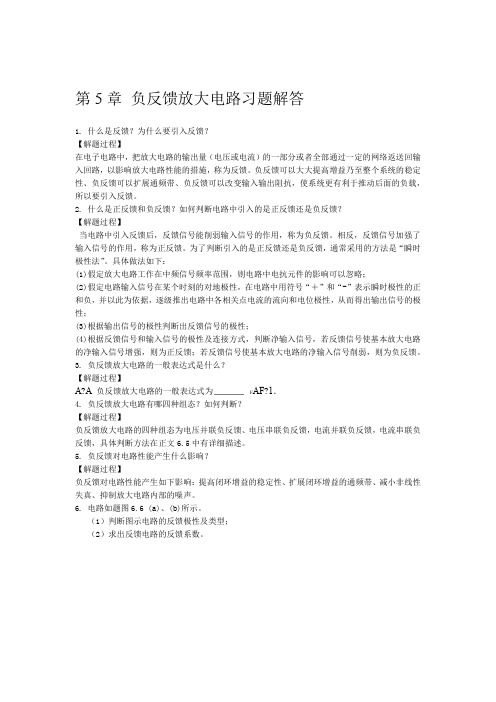

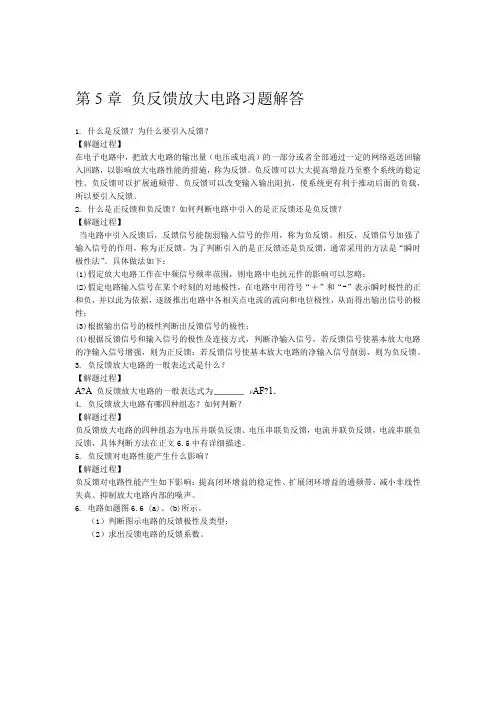

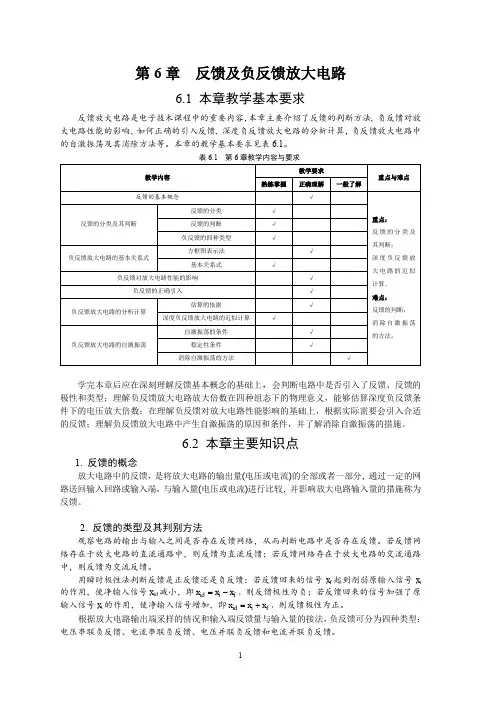

第5章负反馈放大电路习题解答1. 什么是反馈？为什么要引入反馈？【解题过程】在电子电路中，把放大电路的输出量（电压或电流）的一部分或者全部通过一定的网络返送回输入回路，以影响放大电路性能的措施，称为反馈。
负反馈可以大大提高增益乃至整个系统的稳定性、负反馈可以扩展通频带、负反馈可以改变输入输出阻抗，使系统更有利于推动后面的负载，所以要引入反馈。
2. 什么是正反馈和负反馈？如何判断电路中引入的是正反馈还是负反馈？【解题过程】当电路中引入反馈后，反馈信号能削弱输入信号的作用，称为负反馈。
相反，反馈信号加强了输入信号的作用，称为正反馈。
为了判断引入的是正反馈还是负反馈，通常采用的方法是“瞬时极性法”。
具体做法如下：(1)假定放大电路工作在中频信号频率范围，则电路中电抗元件的影响可以忽略；(2)假定电路输入信号在某个时刻的对地极性，在电路中用符号“＋”和“-”表示瞬时极性的正和负，并以此为依据，逐级推出电路中各相关点电流的流向和电位极性，从而得出输出信号的极性；(3)根据输出信号的极性判断出反馈信号的极性；(4)根据反馈信号和输入信号的极性及连接方式，判断净输入信号，若反馈信号使基本放大电路的净输入信号增强，则为正反馈；若反馈信号使基本放大电路的净输入信号削弱，则为负反馈。
3. 负反馈放大电路的一般表达式是什么？【解题过程】A?A负反馈放大电路的一般表达式为F AF?1．4. 负反馈放大电路有哪四种组态？如何判断？【解题过程】负反馈放大电路的四种组态为电压并联负反馈、电压串联负反馈，电流并联负反馈，电流串联负反馈，具体判断方法在正文6.5中有详细描述。
5. 负反馈对电路性能产生什么影响？【解题过程】负反馈对电路性能产生如下影响：提高闭环增益的稳定性、扩展闭环增益的通频带、减小非线性失真、抑制放大电路内部的噪声。
6. 电路如题图6.6 (a)、(b)所示。
（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。
放大电路中的反馈参考答案Prepared on 21 November 20212016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。
2.要稳定输出电流，放大电路中应引入电流负反馈。
3.要提高带负载能力，放大电路中应引入电压负反馈。
4.减小放大电路向信号源索取的电流应引入串联负反馈。
5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。
6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u=2000。
8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u=0.095。
9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。
13.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。
14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。

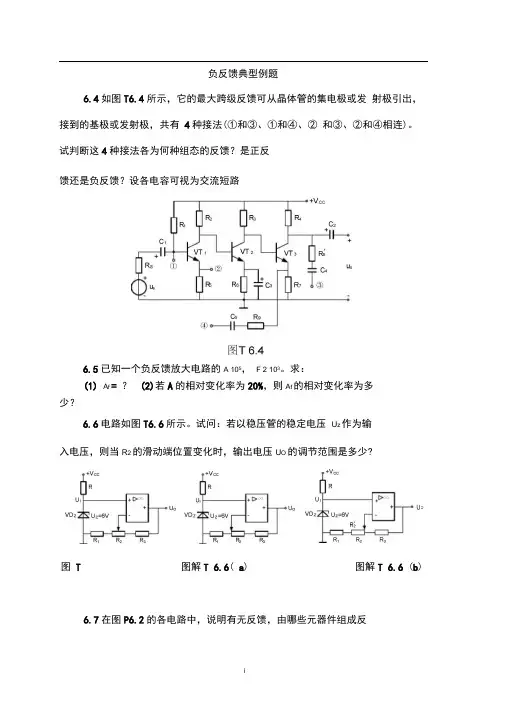

负反馈典型例题6.4如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法(①和③、①和④、② 和③、②和④相连)。
试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路6.5已知一个负反馈放大电路的A 105， F 2 103。
求：(1) A f = ？(2)若A的相对变化率为20%，则A f的相对变化率为多少？6.6电路如图T6.6所示。
试问：若以稳压管的稳定电压U z作为输入电压，则当R2的滑动端位置变化时，输出电压U O的调节范围是多少?6.7在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反图解T 6.6 (b) 图T 图解T 6.6( a)O有无反 馈 哪些元器件组成反馈网络是直流反馈还是交流反馈(a )有 反馈 R E交直流反馈(b )有反馈R 5 :级间(全局) 反馈；R 4 :本级(局部)反馈R :交流反馈；R 4 :直流反馈(c )有 反馈 R F 、 R E交直流反馈(d )有R 8、R 5和R 3 :级间R 3、 R 和 R 8 :交直馈网络，是直流反馈还是父流反馈? (b)(c)CCU o+U o(d)(f)6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？R2 R3⑻(b) (c)R5(d)OQR丄丄(e)图P 6.8【解6.4】简答①和③相连：电压并联组态，负反馈；①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈；②和④相连：电流串联组态，负反馈。
详解：（a）①和③相连：女口图解T 6.4（a）,用瞬时极性法分析可知，从输入端来看：i id i i i f ，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。
总之，①和③相连为电压并联负反馈。
第5章 放大电路中的反馈 课后思考与练习及答案1、试判定图5-1中所示各放大电路中，是否有反馈网络，如果有请指出反馈元件。
(a)图5-1 计算1题图解： 图5-1（a ）无反馈网络。
因为集成运放的输出端与同相输入端、反相输入端均无连接，所以该电路中无反馈网络。
图5-1（b ）无反馈网络。
虽然集成运放的输出端通过电阻2R 连接到同相输入端，但集成运放的同相输入端同时又接地，因而不会使o u 作用于输入回路的同相输入端图5-1（c ）有反馈网络，反馈元件是电阻2R 。
集成运放的输出端通过电阻2R 与反相输入端相连，因而集成运放的净输入信号不仅决定于输入信号，还与输出信号有关，所以有反馈网络存在。
图5-1（d ）有反馈网络，反馈元件试电容C 。
集成运放的输出端通过电容C 与反相输入端相连，所以存在反馈网络。
需要说明的是电容C 只能反馈输出端o u 的交流分量，而对于o u 的直流分量而言，电容C 视作断路。
2、由集成运放构成的多级放大电路如图5-2所示，试分析反馈电阻F R 引入反馈类型。
图5-2 计算2题图解：在图5-2所示的电路中，反馈电阻F R 跨接在输入端和输出端之间，与电阻R 一起构成反馈网络。
反馈量为f o FRi i R R =-+，即与o i 成正比，为电流反馈；根据瞬时极性法，假设输入信号i u 瞬时极性为“⊕”，它加在集成运放1A 的同相输入端，故其输出信号的极性也为“⊕”，然后通过电阻4R 送入集成运放2A 的反相输入端，故其输出信号的极性为，因此负载L R 和电阻R ，因此，输出电流o i 的实际方向与参考方向不一致，但流过反馈电阻F R 的反馈电流f i 实际方向与参考方向一致，输入电流i i 、反馈电流f i 和净输入电流d i 三者满足关系等式：d i f i i i =-，即净输入量减小，且以电流形式叠加，故为并联负反馈。
由此可知，图5-2所示电路为电流并联负反馈。
3、在图5-3中，请按要求引入反馈，实现以下两个要求：（1）稳定输出电压，提高输入电阻；（2）稳定输出电流，减小输入电阻。

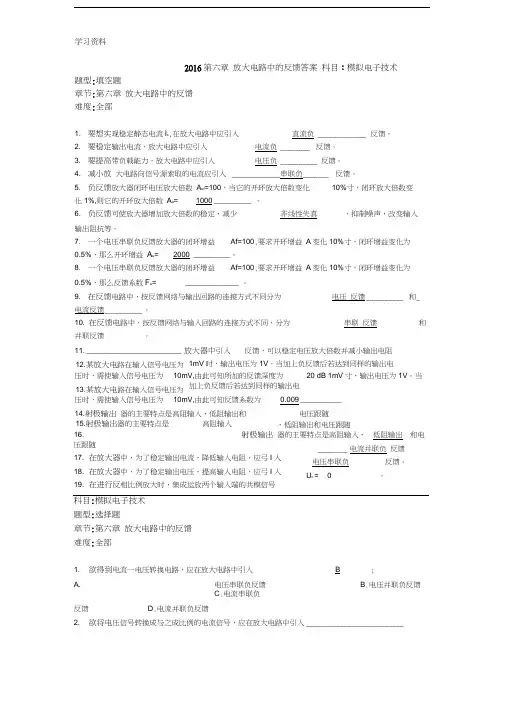

学习资料2016第六章 放大电路中的反馈答案 科目：模拟电子技术题型:填空题章节:第六章 放大电路中的反馈 难度:全部1. 要想实现稳定静态电流l c ,在放大电路中应引入 直流负 _____________ 反馈。
2. 要稳定输出电流，放大电路中应引入 电流负 ________ 反馈。
3. 要提高带负载能力，放大电路中应引入电压负 __________ 反馈。
4. 减小放 大电路向信号源索取的电流应引入 _____________ 串联负 _______ 反馈。
5. 负反馈放大器闭环电压放大倍数 A uf =100，当它的开环放大倍数变化 10%寸，闭环放大倍数变化1%,则它的开环放大倍数 A u =1000 _________ 。
6. 负反馈可使放大器增加放大倍数的稳定，减少 非线性失真，抑制噪声，改变输入输出阻抗等。
7. 一个电压串联负反馈放大器的闭环增益 Af=100,要求开环增益 A 变化10%寸，闭环增益变化为0.5%，那么开环增益 A u =2000 _________ 。
8. 一个电压串联负反馈放大器的闭环增益 Af=100,要求开环增益 A 变化10%寸，闭环增益变化为0.5%，那么反馈系数F u =_____________ 。
9. 在反馈电路中，按反馈网络与输岀回路的连接方式不同分为 电压 反馈 __________ 和_电流反馈 __________ 。
10. 在反馈电路中，按反馈网络与输入回路的连接方式不同，分为 串联 反馈和并联反馈。
11. _______________________ 放大器中引入 反馈，可以稳定电压放大倍数并减小输岀电阻 1mV 时，输岀电压为1V 。
当加上负反馈后若达到同样的输岀电 压时，需使输入信号电压为 10mV,由此可知所加的反馈深度为 20 dB 1mV 寸，输岀电压为1V 。
当加上负反馈后若达到同样的输岀电 压时，需使输入信号电压为 10mV,由此可知反馈系数为0.009 __________14.射极输出 器的主要特点是高阻输入、低阻输岀和 电压跟随 16. 射极输出 器的主要特点是高阻输入、 低阻输岀 和电压跟随17. 在放大器中，为了稳定输岀电流，降低输入电阻，应弓I 入18. 在放大器中，为了稳定输岀电压，提高输入电阻，应弓I 入19. 在进行反相比例放大时，集成运放两个输入端的共模信号科目:模拟电子技术 题型:选择题章节:第六章 放大电路中的反馈 难度:全部1. 欲得到电流一电压转换电路，应在放大电路中引入 B;A. 电压串联负反馈 B .电压并联负反馈C .电流串联负反馈D .电流并联负反馈2. 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 __________________________12.某放大电路在输入信号电压为 13.某放大电路在输入信号电压为 15.射极输出器的主要特点是 高阻输入 、低阻输出和电压跟随 ________ 电流并联负 反馈电压串联负 反馈。
放大电路中的反馈习题及解答放大电路中的反馈习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源 B．无反馈通路C．无电源 D．无负载而所谓闭环是指。
A．考虑信号源内阻 B．存在反馈通路C．接入电源 D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈 B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空内。
A．电压 B．电流 C．串联 D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
设图中所有电容对交流信号均可视为短路。
图P6.4解：图（a）所示电路中引入了直流负反馈。
图（b）所示电路中引入了交、直流正反馈。
图（c）所示电路中引入了直流负反馈图（d）、（e）、（f）、（g）、（h）所示各电路中均引入了交、直流负反馈。
6.5电路如图6.5所示，要求同题6.4。
图P6.5解：图（a ）所示电路中引入了交、直流负反馈图（b ）所示电路中引入了交、直流负反馈图（c ）所示电路中通过R s 引入直流负反馈，通过R s 、R 1、R 2并联引入交流负反馈，通过C 2、R g 引入交流正反馈。
图（d ）、（e ）、（f ）所示各电路中均引入了交、直流负反馈。
图（g ）所示电路中通过R 3和R 7引入直流负反馈，通过R 4引入交、直流负反馈。
6.6 分别判断图6.4（d ）～（h ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：（d ）电流并联负反馈 1of ==I I F （e ）电压串联负反馈 211o f R R R U U F +== （f ）电压串联负反馈 1of ==U U F （g ）电压串联负反馈 211of R R R U U F +== （h ）电压串联负反馈 311o f R R R U U F +==6.7分别判断图P6.5（a ）（b ）（e ）（f ）（g ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：（a ）电压并联负反馈 R U I F 1of -== （b ）电压并联负反馈 4o f 1R U I F -== （e ）电流并联负反馈 212o f R R R I I F +== （f ）电压串联负反馈 411o f R R R U U F +== （g ）电流串联负反馈 94292of R R R R R I U F ++-==6.8估算图6.4（d ）～（h ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下： 13f o i o f 12fo i o f fo i o f 13fo i o f 1L 1f L o 1i L o i o f 1 (h)1 (g)1 (f)1 (e) (d)R R U U U U A R R U U U U A U U U U A R R U U U U A R R R I R I R I R I U U A u u u u u +=≈=+=≈==≈=+=≈==≈≈=6.9估算图6.5（e ）（f ）（g ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下： 92L 87942fL 87o i o f 14f o i o f s 'L 21sf L 4o i o sf ))(( )( (g)1 (f))1()( (e)R R R R R R R R U R R R I U U A R R U U U U A R R R R R I R R I U U A u u u ∥∥∥∥∥++-=≈=+=≈=⋅+=≈= 6.10 分别说明图6.4（d ）～（h ）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。
只需说明是增大还是减小即可。
解：图（d ）所示电路因引入负反馈而使输入电阻减小、输出电阻增大。
图（e ）～（h ）所示各电路均因引入负反馈而使输入电阻增大，输出电阻减小。
6.11分别说明图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。
只需说明是增大还是减小即可。
解：图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化如下：（a）输入电阻减小，输出电阻减小。
（b）输入电阻减小，输出电阻减小。
（c）输入电阻增大，输出电阻增大。
（e）输入电阻减小，输出电阻增大。
（f）输入电阻增大，输出电阻减小。
（g）输入电阻增大，输出电阻增大。
6.12电路如图P6.12所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V。
填空：电路引入了（填入反馈组态）交流负反馈，电路的输入电阻趋近于，电压放大倍数A u f＝△u O/△u I≈。
设u I＝1V，则u O ≈ V；若R1开路，则u O变为 V；若R1短路，则u O变为V；若R2开路，则u O变为 V；若R2短路，则u O变为 V。
P6.12解：电压串联负反馈，无穷大，11。
11；1；14；14；1。
6.13 电路如图P6.13所示，试说明电路引入的是共模负反馈，即反馈仅对共模信号起作用。
图P 6.13解：若u B 1= u B 2增大，则产生下列过程：u B1= u B2↑→u C1= u C2↓(u B4= u B5↓)→i E4=i E5↓→u R5↓(u B3↓)→i C3↓→u R1↓ u C1= u C2↑←说明电路对共模信号有负反馈作用。
6.14 已知一个负反馈放大电路的A ＝105，F ＝2×10－3。
（1）A f ＝？（2）若A 的相对变化率为20％，则A f 的相对变化率为多少？解：（1）因为AF ＝200＞＞1，所以A f ≈1/F ＝500（2）根据题目所给数据，可知005.010211112≈⨯+=+AF A f 相对变化率为A 的相对变化率的AF ＋11 ， 故A f 的相对变化率约为0.1％。
6.15 已知一个电压串联负反馈放大电路的电压放大倍数A u f ＝20，其基本放大电路的电压放大倍数A u 的相对变化率为10％，A u f 的相对变化率小于0.1％，试问F 和A u 各为多少？解：先求解AF ，再根据深度负反馈的特点求解A 。
1 100%1.0%10＞＞AF AF =≈所以 05.02011 f ==≈A F 2000≈==FAF A A u 6.16 电路如图P6.16所示。
试问：若以稳压管的稳定电压U Z 作为输入电压，则当R 2的滑动端位置变化时，输出电压U O 的调节范围为多少？图P 6.16解：U O 的调节范围约为V 6~V 6 ~132121321Z 1321Z 21321⋅++⋅+++⋅++⋅+++R R R R R R R R R U R R R R U R R R R R 即，6.17 已知负反馈放大电路的2544)10j 1)(10j 1(10ff A++= 。
试分析：为了使放大电路能够稳定工作（即不产生自激振荡），反馈系数的上限值为多少？解：根据放大倍数表达式可知，放大电路高频段有三个截止频率，分别为f L1＝104Hz f L2＝ f L3＝105Hz因为f L2＝f L3＝10 f L1，所以，在f ＝f L2＝f L3时，A约为60dB ，附加相移约为－180°。
为了使f ＝f L2＝f L3时的F Alg 20小于0dB ，即不满足自激振荡的幅值条件， 反馈系数F lg 20的上限值应为－60dB ，即F 的上限值为10－3。
6.18 以集成运放作为放大电路，引入合适的负反馈，分别达到下列目的，要求画出电路图来。
（1）实现电流－电压转换电路； （2）实现电压－电流转换电路 ；（3）实现输入电阻高、输出电压稳定的电压放大电路； （4）实现输入电阻低、输出电流稳定的电流放大电路。
解：可实现题目（1）（2）（3）（4）要求的参考电路分别如解图P6.18（a ）（b ）（c ）（d ）所示。
解图P6.186.19电路如图P6.19所示。
（1）试通过电阻引入合适的交流负反馈，使输入电压u I转换成稳定的输出电流i L；（2）若u I＝0～5V时，i L＝0～10mA，则反馈电阻R F应取多少？图P6.19解：（1）引入电流串联负反馈，通过电阻R f 将三极管的发射极与T 2管的栅极连接起来，如解图P6.19所示。
解图P 6.19（2）首先求解F ，再根据F A 1f≈求解R f 。
f16f 1f6f 1f1R R R R R A R R R R R F++≈++=代入数据5105.1105.110f =⨯++R所以 R f ＝18.5k Ω6.20 图P6.20（a ）所示放大电路F A的波特图如图（b ）所示。
（1）判断该电路是否会产生自激振荡？简述理由。
（2）若电路产生了自激振荡，则应采取什么措施消振？要求在图（a）中画出来。
