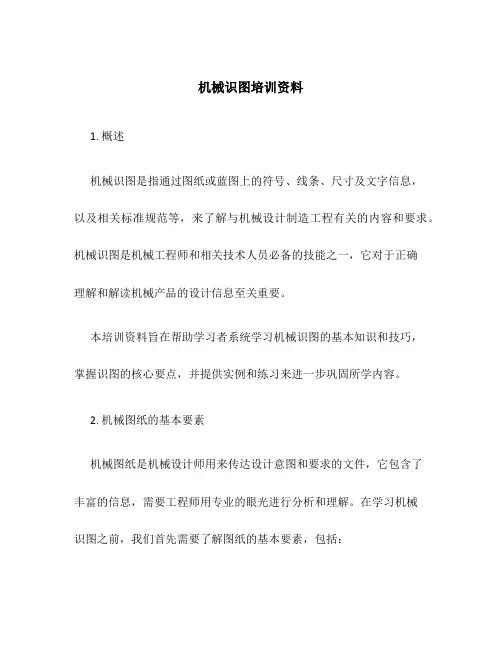

机械识图培训资料1. 概述机械识图是指通过图纸或蓝图上的符号、线条、尺寸及文字信息，以及相关标准规范等，来了解与机械设计制造工程有关的内容和要求。

机械识图是机械工程师和相关技术人员必备的技能之一，它对于正确理解和解读机械产品的设计信息至关重要。

本培训资料旨在帮助学习者系统学习机械识图的基本知识和技巧，掌握识图的核心要点，并提供实例和练习来进一步巩固所学内容。

2. 机械图纸的基本要素机械图纸是机械设计师用来传达设计意图和要求的文件，它包含了丰富的信息，需要工程师用专业的眼光进行分析和理解。

在学习机械识图之前，我们首先需要了解图纸的基本要素，包括：•标题框：包含了图纸的基本信息，如图号、名称、比例等。

•视图：通过正视图、俯视图、侧视图等来表达物体的外观和形状。

•尺寸标注：用文字和符号标示物体的尺寸和公差要求。

•符号和标记：机械图纸中常见的符号和标记，如方框、箭头、斜线等。

•注释：图纸上的额外说明和注解，如材料标识、表面处理要求等。

3. 常见的机械图纸类型机械图纸按照不同的设计目的和表达方式可以分为多种类型，下面介绍几种常见的机械图纸类型：•定位图：用来确定零件在总装或组装中的相对位置关系。

•组装图：展示产品的组装结构、部件之间的连接方式以及组装顺序。

•零件图：显示产品的单零件的形状、尺寸和加工要求。

•展开图：用来展示类似折叠或者弯曲的零件在展开状态下的形状。

•设计图：用于表达机械产品的整体设计，包括外观、结构和功能等。

4. 机械图纸的读法和解读技巧在读取机械图纸时，需要学习一些常见的读图技巧，以便准确理解图纸上的信息。

以下是一些重要的读图技巧：•视图的理解：如何通过不同视图来理解零件的三维形状。

•尺寸标注的解读：如何正确理解尺寸标注和公差要求，以及与设计意图的关系。

•符号和标记的解读：如何识别图纸中常见的符号和标记，了解它们的意义和作用。

•注释的解读：如何理解图纸上的额外注释和说明，以及它们对于设计的影响。

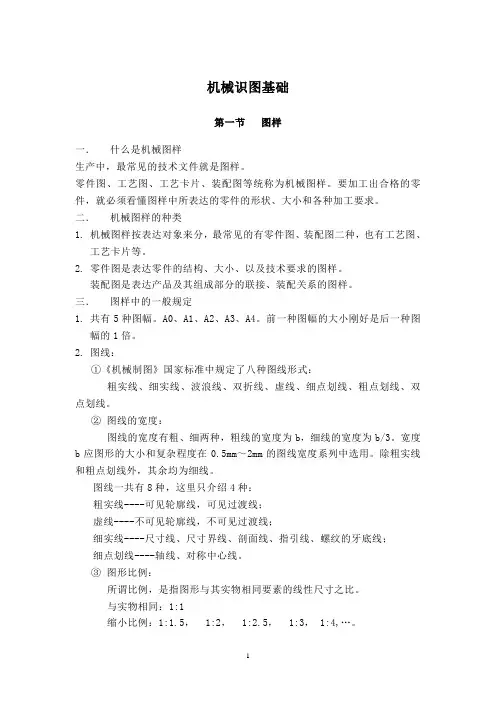

机械识图基础第一节图样一．什么是机械图样生产中，最常见的技术文件就是图样。

零件图、工艺图、工艺卡片、装配图等统称为机械图样。

要加工出合格的零件，就必须看懂图样中所表达的零件的形状、大小和各种加工要求。

二．机械图样的种类1.机械图样按表达对象来分，最常见的有零件图、装配图二种，也有工艺图、工艺卡片等。

2.零件图是表达零件的结构、大小、以及技术要求的图样。

装配图是表达产品及其组成部分的联接、装配关系的图样。

三．图样中的一般规定1.共有5种图幅。

A0、A1、A2、A3、A4。

前一种图幅的大小刚好是后一种图幅的1倍。

2.图线：①《机械制图》国家标准中规定了八种图线形式：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。

②图线的宽度：图线的宽度有粗、细两种，粗线的宽度为b，细线的宽度为b/3。

宽度b应图形的大小和复杂程度在0.5mm～2mm的图线宽度系列中选用。

除粗实线和粗点划线外，其余均为细线。

图线一共有8种，这里只介绍4种：粗实线----可见轮廓线，可见过渡线；虚线----不可见轮廓线，不可见过渡线；细实线----尺寸线、尺寸界线、剖面线、指引线、螺纹的牙底线；细点划线----轴线、对称中心线。

③图形比例：所谓比例，是指图形与其实物相同要素的线性尺寸之比。

与实物相同：1:1缩小比例：1:1.5， 1:2， 1:2.5， 1:3， 1:4,…。

放大比例：2:1， 2.5:1， 4:1, 5:1,…。

在应用比例时必须注意一下几类：1>. 同一机件的各个视图应采用相同的比例，并在标题栏中注明;当某个视图采用不同的比例时，必须在该视图的下方右侧标注比例(有时也在上面标)，如2>.无论图形按何种比例绘制，所注尺寸应表达机件的实际大小，且为机件的最后完工尺寸。

④尺寸标注法：在图样中，零件的大小由尺寸来表示：A. 尺寸组成要素：尺寸界线、尺寸线、尺寸数字B. 识读尺寸时应注意的几个问题：1>.机件的真实大小以图样上所注尺寸的数值为依据，与图形的大小及绘图比例的准确性无关。

机械识图篇电子教案绪论一、本篇学习的对象(1) 工程图样在工程技术中，根据投影原理、国家标准或有关规定，准确的表示工程对象，并注有必要的技术说明的图，简称图样。

(2) 工程图样的作用工程领域表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件，或者说，工程图样是工程与产品信息的载体,是工程界表达、交流的语言。

(3) 工程图样的种类建筑图样、水利图样、电气图样、机械图样等等。

(4) 本篇学习的主要对象机械图样的识图二、本篇学习的主要内容（1）技术制图、机械制图等国家标准的有关基本规定；（2）正投影的基本理论和用正投影法绘制图样的方法；（3）机件的常用表达方法；（4）机械常用件、标准件的基本规定画法；（5）初步阅读机械图样。

三、本篇学习的目标(1) 培养正确阅读工程图样的基本能力；(2) 培养和发展空间想象能力、空间逻辑思维能力和创新思维能力；(3) 培养实践的观点、科学的思考方法以及认真细致的工作作风四、本篇的学习方法1．上课认真听讲，课后及时复习，搞清投影理论的基本方法，掌握几何元素与它们的投影之间的关系；2．要多读多想，不断地由二维到三维和三维到二维的反复练习，逐步提高空间想象力和空间分析能力；3．在识图过程中，养成应用国家标准有关规定的习惯，初步具有查阅和使用有关手册的能力；第一章投影基础1.1 正投影和视图教学目标（1）了解投影法的基本概念和正投影的基本性质（2）了解三视图的形成及投影关系一、投影法从物体与影子之间的对应关系规律中，创造出一种在平面上表达空间物体的方法，叫投影法。

1.中心投影中心投影：投射线汇交于一点（投影中心）的投影方法。

见图1-1所示。

图1 -1 中心投影中心投影的投影特点：（1）中心投影法得到的投影一般不反映形体的真实大小；（2）.度量性较差，作图复杂。

2．平行投影法平行投影：投射线相互平行的投影方法。

可分为斜投影法（投射线与投影面相倾斜的平行投影法，见图1-2所示）、正投影法（投射线与投影面相垂直的平行投影法，见图1-3所示）。

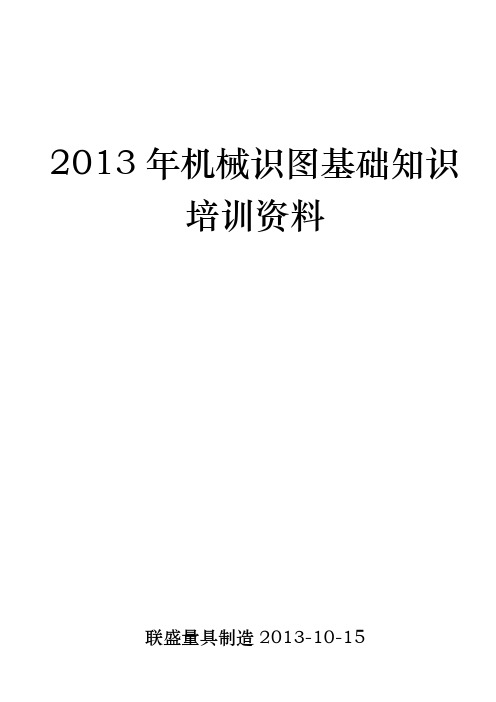

2013年机械识图基础知识培训资料联盛量具制造2013-10-15机械识图的基础知识第一章图样要素和基础知识一、工程图样(1) 工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。

(2) 工程图样的作用：工程领域表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件，或者说，工程图样是工程与产品信息的载体,是工程界表达、交流的语言。

(3) 工程图样的种类建筑图样、水利工程图样、电气图样、机械图样等等。

1、机械图样的概念（1）机械图样：生产中，最常见的技术文件就是“图样”。

工人根据零件图的要求来加工零件，根据装配图的要求将零件装配成部件或机器。

这些零件图和装配图以及其他一些机械生产中常用的图样统称为机械图样。

（2）机械图样的作用：是专门研究绘制机械图样理论和方法。

是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。

它的主要容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。

（装配图，零件图）（3）机械图样的种类机械图样按表达对象来分，最常见的有零件图和装配图两种。

零件图：是表达零件的结构、大小以及技术要求的图样。

装配图：是表达产品及其组成部分的联接、装配关系的图样。

产品的装配图亦称为总装配图。

二、图样中的一般规定1、图纸幅面和格式（1）图纸幅画代号及尺寸：按表l.1规定。

(图纸加长幅面尺寸，第二选择，第三选择则不做介绍)从表1.1中可知，图幅有A0、A1、A2、A3、A4号共五种。

A0号图幅的尺寸：长边为1189mm，宽边为84lmm。

对折一次得到A1号图幅……，对折四次则可得到A4号图幅。

（2）图框格式：在图纸上必须用粗实线画出田框。

其格式有不留装订边和留有装订边两种，如图1—2所示。

图框的尺寸按表1—1中的规定。

每图纸上都必须画出标题栏，标题栏的位置应位于图纸的右下角，看图的方向一般与看标题栏的方向一致。
