利用几何画板探索轨迹的教学

2003年11月安徽教育学院学报N ov .2003第21卷第6期Journal of A nhui Institute of Educati onV o l.21N o .6[收稿日期]　2003-07-18[作者简介]　焦丽筠,安徽教育学院现教中心高级实验师。

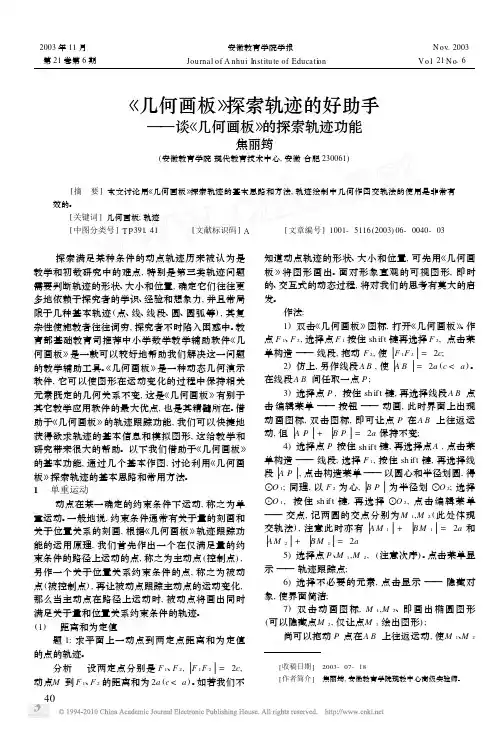

《几何画板》探索轨迹的好助手——谈《几何画板》的探索轨迹功能焦丽筠(安徽教育学院现代教育技术中心,安徽合肥230061) [摘　要]本文讨论用《几何画板》探索轨迹的基本思路和方法,轨迹绘制中几何作图交轨法的使用是非常有效的。

[关键词]几何画板;轨迹 [中图分类号]T P 391.41 [文献标识码]A [文章编号]1001-5116(2003)06-0040-03 探索满足某种条件的动点轨迹历来被认为是教学和初数研究中的难点,特别是第三类轨迹问题需要判断轨迹的形状、大小和位置,确定它们往往更多地依赖于探究者的学识、经验和想象力,并且常局限于几种基本轨迹(点、线、线段、圆、圆弧等),其复杂性使施教者往往词穷,探究者不时陷入困惑中。

教育部基础教育司推荐中小学数学教学辅助软件《几何画板》是一款可以较好地帮助我们解决这一问题的教学辅助工具。

《几何画板》是一种动态几何演示软件,它可以使图形在运动变化的过程中保持相关元素既定的几何关系不变,这是《几何画板》有别于其它教学应用软件的最大优点,也是其精髓所在。

借助于《几何画板》的轨迹跟踪功能,我们可以快捷地获得欲求轨迹的基本信息和模拟图形,这给教学和研究带来很大的帮助。

以下我们借助于《几何画板》的基本功能,通过几个基本作图,讨论利用《几何画板》探索轨迹的基本思路和常用方法。

1　单重运动 动点在某一确定的约束条件下运动,称之为单重运动。

一般地说,约束条件通常有关于量的刻画和关于位置关系的刻画,根据《几何画板》轨迹跟踪功能的运用原理,我们首先作出一个在仅满足量的约束条件的路径上运动的点,称之为主动点(控制点),另作一个关于位置关系约束条件的点,称之为被动点(被控制点),再让被动点跟踪主动点的运动变化,那么当主动点在路径上运动时,被动点将画出同时满足关于量和位置关系约束条件的轨迹。

127美眉 2023.06下教研与美育教学研究有效利用几何画板，促进数学课堂教学何进兰（贵州省铜仁市第十五中学，贵州　铜仁　554300）摘　要：高中数学学科知识抽象性比较强，对学生逻辑思维能力有一定的要求，为加深学生对知识内容的理解，降低其学习难度，教师应结合新课程要求，调整教学理念和方式。

通过应用几何画板这一教学工具，能够让学生直观感悟知识，全面掌握重难点知识，从而提高数学课堂教学有效性。

基于此，本文以高中数学为例，深入探究如何有效利用几何画板，构建高效课堂教学。

关键词：高中数学；几何画板；应用在新课程改革背景下，以往所采用的教学模式已无法满足现代学生发展需求，因而需教师加强对教学手段的改进和创新。

众所周知，高中数学是重要的基础学科之一，也是素质教育的组成部分。

由于该学科知识具有一定的抽象性和复杂性，不少学生在学习中存在一定的困难。

针对这一现象，教师应通过为学生直观呈现数学知识的方式，为其学好课程创造条件。

几何画板为常用的教学工具之一，将其应用在课堂中，可辅助教师为学生呈现具体的教学内容，让其更好理解和掌握。

一、几何画板在高中数学课堂教学中的作用几何画板以“点、线、平面图形”为基础元素，以这些基础元素构成图形、图形、动画，实现图形的变换、运动、轨迹跟踪，并具有文字输入、注释、测量、运算等功能，能够构建函数，测量数据，是一种非常方便的教学手段。

同时，几何画板件具有一定存储空间，使用方便，无需网络，在课堂上更方便即时。

几何画板作为现代化教学工具之一，可在多个方面发挥其优势，如图片处理、图形标记、几何展示等，在推动教学工作中具有重要意义，特别是数学学科。

结合教材内容，本身就涵盖不少图形知识，加之抽象性比较强，不少学生在学习这类知识中存在比较吃力的情况。

而教师若依然只是根据内容对学生讲解，容易让其产生枯燥感，难以激发学生学习积极性，这也导致数学课堂效率并不高。

随着几何画板在高中数学课堂中的应用，有效改变以往说教形式，具体表现在以下几个方面：一是，几何画板为常用的作图工具，操作性比较强。

教学研究２０２３年５月下半月㊀㊀㊀巧用几何画板让轨迹有 迹 可循∗几何动点轨迹问题方法探究◉淄博市临淄区第二中学㊀路渠清◉淄博市临淄区金岭回族镇中心学校㊀桑艺荣㊀㊀摘要:几何动点轨迹问题常因动点的轨迹看不见㊁摸不着,学生在解决时存在很大的困难．初中阶段,动点的轨迹主要分为 直线型轨迹 和 圆弧形轨迹 两种．教师在授课时可以借助几何画板来探寻动点的运动轨迹,让轨迹有 迹 可循．关键词:动点;轨迹;几何画板㊀㊀点动成线,线动成面,面动成体 是初中数学的一个重要数学事实．而 点动成线 应该是几何学发展的基础,在此基础上延伸出的轨迹问题是初中几何的基本问题之一,也是近几年中考的常见题型,重在考查学生对知识的应用能力．解答轨迹问题,需要深入思考,发现并揭示问题的内部规律以及各知识之间的联系,考查的基本题型有利用轨迹求最值㊁判断轨迹并求轨迹的长等,这些问题大都可以利用数形结合思想㊁转化思想将几何问题转化为代数问题进行求解．１题型概述轨迹问题主要分为 直线型轨迹 和 圆弧型轨迹 两类．因为点在运动过程中的轨迹是未知的㊁ 隐形 的,学生往往无从下手．对于学生来说,点的运动轨迹如果单纯用语言来描述,缺乏直观形象,不易接受．因此,教学中如能利用几何画板的动画功能直观地演示出轨迹的运动路径,让其不再 隐形 ,学生解决问题将会容易很多．２典例解析２．１直线型轨迹图１例１㊀如图１,等腰直角三角形A B C 中,斜边A B 的长为２,O 为A B 的中点,P 为A C 边上的动点,O Q ʅO P 交B C 于点Q ,M 为P Q 的中点,当点P 从点A 运动到点C 时,点M 所经过的路径长为．分析:先确定轨迹,在讲解时借助几何画板变换点P 的位置,则点Q 的位置随之发生变化．在P Q 变化的过程中,点M 的运动轨迹是一条端点位于A C 和B C 之间的线段,并且与A B 平行．在基本确定点M 的运动轨迹的基础上,再来进一步探究．如图２,连接O M ,C M ,由 直角三角形斜边上的中线等于斜边的一半 ,可得O M ＝C M ＝１２P Q ,进而判断出点M 在线段O C 的垂直平分线上,即点M 的运动轨迹是әA B C 的中位线(如图３)．图２㊀㊀图３学生在解题时手中并不具备几何画板这一工具,因而可以采用 三点显形法 (即起点㊁过程点和终点三点确定其形状),其基本做法如下:一画:画出动点的起点㊁过程点和终点．二看:观察三点是否在一直线上,在一直线上是线段．三定:线段型常用中位线或垂直平分线等知识解决．图４四算:常用勾股定理㊁相似三角形等知识进行求解．解析:如图４,连接O C ,易证әA P O ɸәC Q O ,可得O P ＝O Q ,从而可知әO P Q为等腰直角三角形．由此可以确定点M 运动的始㊁末两点分别是A C ,B C 的中点(如图５),则M ᶄM ᵡ的长度即为所求(如图６)．由于M ᶄM ᵡ是әA B C 的中位线,８２∗课题信息:本文系山东省淄博市教育科学 十四五 规划课题 全环境育人背景下 快课 辅助学生学习力提升的策略研究 (课题编号:２０２２Z J Z X ０６３)的研究成果．Copyright ©博看网. All Rights Reserved.２０２３年５月下半月㊀教学研究㊀㊀㊀㊀M ᶄM ᵡ＝１２A B ＝１．故点M 所经过的路径长为１．图５㊀㊀图６图７变式㊀如图７,等腰直角三角形A B C 中,斜边A B 的长为２,O 为斜边A B 上的一个动点,过点O 作O P ʅA C 于点P ,作O Q ʅO P 于点Q ,M 为P Q 的中点,则当点O从点A 运动到点B 时,点M 所经过的路径长为．解析:运用几何画板,变换点O 的位置,点P ,Q 的位置随之变化,点M 的轨迹随之显现,即әA B C 的中位线,其长度为１．故点M 所经过的路径长为１．本题亦可证明四边形O P C Q 为矩形,M 既是P Q 的中点,也是O C 的中点(如图８)．如图９,过点C 作C E ʅA B 于点E ,过M 作MD ʅA B 于点D ,取C E 的中点M ᶄ,连接MM ᶄ．易证әO DM ʐO E C ,则DME C＝O M O C ＝１２,其中C E 的长为定值,则DM 的长也为定值,即点M 到线段A B 的距离为定值．由此可确定点M 的轨迹为әA B C 的中位线．图８㊀㊀图９２．２圆弧型轨迹２．２．１圆弧型轨迹长度问题例２㊀如图１０,在әA B C 中,øA C B ＝９０ʎ,A C ＝B C ,A B ＝４c m ,C D 是中线,点E ,F 同时从点D 出发,以相同的速度分别沿D C ,D B 方向移动,当点E 到达点C 时,运动停止,直线A E 分别与C F ,B C 相交于点G ,H ,则在点E ,F 移动过程中,点G 运动路径的长度为．图１０㊀㊀图１１分析:先确定轨迹．在几何画板中变化点E ,F 的位置,发现点G 的运动轨迹不再是直线,由此可以判断点G 的运动轨迹为圆弧．如图１０,易证әA D E ɸәC D F ,从而øD A E ＝øD C F ．又因为øA E D ＝øC E G ,所以øA D C ＝øA G C ＝９０ʎ．据此可以判断A ,C ,G ,D 四点共圆,点G 的运动轨迹为C D ︵(如图１１)．圆弧型轨迹问题的解题方法如下:一画:画出动点的起点㊁过程点和终点．二看:观察三点是否在同一直线上,若不在同一直线上,则转迹是圆弧．三定:圆弧型轨迹问题常利用 对称性 和 ９０ʎ的圆周角所对弦是直径 等知识确定圆心和半径．四算:常用勾股定理㊁相似三角形等知识来求解．解析:如图１１,点G 的运动轨迹是以A C 为直径的C D ︵,易得C D ︵所对圆心角øC O D ＝９０ʎ,半径O C ＝２．故点G 的运动轨迹的长为９０πˑ２１８０＝２２π．２．２．２圆弧型轨迹最值问题图１２例３㊀如图１２,☉O 的直径A B 的长为１２,长度为４的弦D F在半圆上滑动,D E ʅA B 于点E ,O C ʅD F 于点C ,连接C E ,A F ,则s i nøA E C 的值是,当C E 的长取得最大值时,A F 的长是．分析:先确定轨迹．在几何画板中移动弦D F ,发现点C 的运动轨迹不在一条直线上,由此可以判断点C 的运动轨迹是一个圆弧．如图１３,连接OD ,由题意可得øO C D ＝OE D ＝９０ʎ,则O ,C ,D ,E 四点共圆,即点C 的运动轨迹是以O D 为直径的圆．第二个空求当C E 最大时A F 的长,需要明确C E 是以O D 为直径的圆中的一条弦,当C E ＝O D 时最大(如图１４)．在几何画板中呈现这一特殊情况,分析A F 长度的求法．图１３㊀㊀㊀图１４解析:如图１３,根据勾股定理可求出弦心距O C ＝４２．又在以O D 为直径的圆中øA E C ＝øO D C ,所以s i n øA E C ＝s i n øO D C ＝O C O D ＝４２６＝２２３．如图１４,过点F 作F G ʅA B 于点G ,易证四边形O C F G 是矩形,可得O G ＝C F ＝２,F G ＝O C ＝４２,A G ＝O A －O G ＝４．在R t әA F G 中,由勾股定理可得A F ＝A G ２＋F G ２＝４３．３总结在解决动点问题时,要学会用运动变化的眼光审题,根据图形的性质,探究隐藏在变化过程中不变的量和关系,化动为静,从而画出动点的运动轨迹．几何画板只是我们解题的工具,而不是解题的依据．动点问题千千万,但是万变不离其宗,通过判断动点的运动轨迹再去解决与轨迹有关的问题是永恒的核心,只要把握好这一核心,那么轨迹都将有 迹 可循!Z９２Copyright ©博看网. All Rights Reserved.。

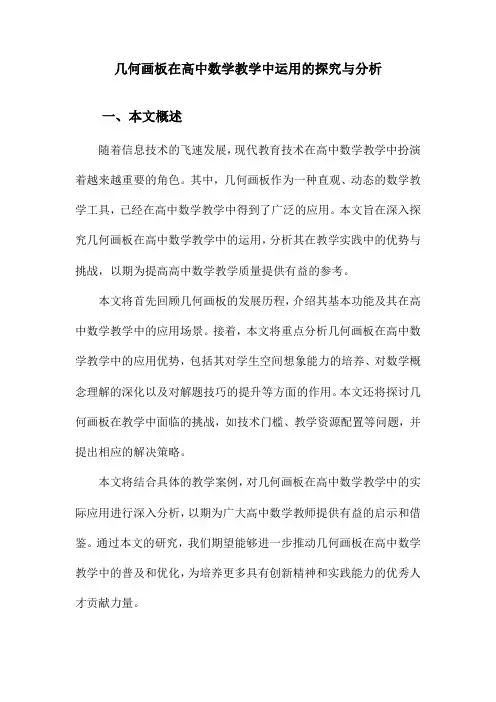

几何画板在高中数学教学中运用的探究与分析一、本文概述随着信息技术的飞速发展，现代教育技术在高中数学教学中扮演着越来越重要的角色。

其中，几何画板作为一种直观、动态的数学教学工具，已经在高中数学教学中得到了广泛的应用。

本文旨在深入探究几何画板在高中数学教学中的运用，分析其在教学实践中的优势与挑战，以期为提高高中数学教学质量提供有益的参考。

本文将首先回顾几何画板的发展历程，介绍其基本功能及其在高中数学教学中的应用场景。

接着，本文将重点分析几何画板在高中数学教学中的应用优势，包括其对学生空间想象能力的培养、对数学概念理解的深化以及对解题技巧的提升等方面的作用。

本文还将探讨几何画板在教学中面临的挑战，如技术门槛、教学资源配置等问题，并提出相应的解决策略。

本文将结合具体的教学案例，对几何画板在高中数学教学中的实际应用进行深入分析，以期为广大高中数学教师提供有益的启示和借鉴。

通过本文的研究，我们期望能够进一步推动几何画板在高中数学教学中的普及和优化，为培养更多具有创新精神和实践能力的优秀人才贡献力量。

二、几何画板的基本功能和特点几何画板是一款专为数学教学设计的互动软件，它以其强大的功能和独特的特点，在高中数学教学中发挥着重要的作用。

几何画板的基本功能十分全面。

它提供了丰富的绘图工具，包括点、线、圆、弧、多边形等基本几何元素，能够轻松绘制各种复杂的几何图形。

它还支持图形的变换操作，如平移、旋转、缩放等，有助于学生对几何变换有直观的理解。

同时，几何画板还具备测量和计算功能，可以测量线段的长度、角度的大小，以及计算各种几何量，如面积、体积等。

几何画板的特点突出。

它是一款动态的几何软件，可以实时显示图形的变化过程，使学生更加直观地理解几何概念。

例如，在探讨圆的性质时，教师可以利用几何画板动态展示圆的生成过程，让学生更好地理解圆的定义和性质。

几何画板还支持互动式教学，教师可以随时修改图形，与学生进行实时的互动讨论，提高学生的学习积极性。

几何画板教案
课 题：轨迹探求
教学目标：学会用几何画板探求轨迹
教学过程：
一）展示
二）讲授新课
1）E 是线段上任一点，F 是线段外任一点，G 是线段EF 的中点。

如果E 点在线段上运动，那么G 点轨迹如何？
2）L 和M 分别是两条线段上的任一点，N 为LM 的中点，如果L 与M 同时在两条线段上运动，那么N 点的轨迹如何？
3）Q 是圆上任一点，R 是圆外任一点，S 是线段QR 的中点，如果Q 点在线段上运动，那么S 点轨迹如何？
4）X 和Y 分别是两个圆上的任一点，Z 为XY 的中点，如果X 和Y 同时在两个圆上运动，那么Z 的轨迹如何？
5）一根杆上套有一个套筒(杆可以在套筒内滑动)套筒被钉子固定在墙上,杆的一个端点做圆周运动,另一个端点的运动轨迹是怎样的?反复改变支点位置.
3
）学生模仿练习、创建其它情形。

三）小结 略 F D C E G ¶¯»-K J I H M L N ¶¯»-R P O Q S ¶¯»-W V U T Y X Z ¶¯»-Ô²ÐÄÍ϶¯µã×ÔÓɵã。

《几何画板》在中学数学教学中的应用及其作用内容摘要：近年来，如何利用多媒体技术开发课件辅助课堂教学已成为热门话题，数学作为一门独立的自然科学，有它自身的特点、体系和规律。

本文结合作者的实践经验，就如何在中学数学教学中应用《几何画板》及其在教学活动中的重要作用等几方面做了系统的阐述和说明。

一、引言1．新数学课程标准对在数学教学中应用现代信息技术的要求；2．《几何画板》软件简介；二、问题的提出三、可行性研究四、在数学教学中的应用1．绘制精确的几何图形；2．研究函数的图像及性质；3．探寻点的轨迹；4．讨论方程或不等式的解（集）；五、在数学教学中的作用1．有利于设置良好的教学情境；2．有利于体现数形结合的思想；3．有利于培养学生的创新意识；4．有利于发展学生的思维能力；六、应注意的问题七、结束语一、引言我国新数学课程标准指出：“数学课程的设计与实施应重视运用现代信息技术，特别要充分考虑计算器、计算机对数学学习内容和方式的影响，大力开发并向学生提供更为丰富的学习资源，把现代信息技术作为学生学习数学和解决问题的强有力工具，致力于改变学生的学习方式，使学生乐意并有更多的精力投入到现实的、探索性的数学活动中去。

”《几何画板》（原名：The Geometer’s Sketchpad）是由美国Key Curriculum Press公司研制并出版的几何软件。

它是一个适用于数学教学的软件平台，为教师和学生提供了一个探索几何图形内在关系的环境。

它以点、线、圆为基本元素，通过对这些基本元素的变换、构造、测算、计算、动画和跟踪轨迹等方式，能显示或构造出较为复杂的图形。

二、问题的提出数学是研究空间形式和数量关系的科学，在传统的认识中，数学学习只不过是一支笔一张纸的纯理论性学习，既枯燥又乏味，从而使人们逐渐对其产生了厌恶的心理，尤其是在中学数学中，有相当一部分的知识是比较抽象难懂的，如不等式解的讨论、三角函数的图像和性质、圆锥曲线方程等等，于是在一些学校中产生了数学课教师难教学生难学的现象。

几何画板轨迹法构造什么是几何画板？几何画板是一种用于绘制几何图形的工具。

它通常由一块平整的材料制成，如木板或纸板，上面有一些预先刻画的参考线和刻度。

几何画板可用于教学、研究以及艺术创作等多个领域。

轨迹法构造的概念轨迹法构造是一种基于几何画板的创造性方法。

它利用几何画板上的参考线和几何图形的性质，通过构造轨迹的方式生成新的几何图形。

使用这种方法，我们可以通过简单的几何操作，创造出复杂、有趣的图形。

轨迹法构造的基本步骤轨迹法构造的基本步骤如下：1. 确定起始几何图形首先，我们需要确定一个起始几何图形，这个图形可以是一个点、一条线段或者一个固定的几何形状。

起始图形的选择将决定最后生成的轨迹类型。

2. 确定几何操作接下来，我们需要确定一系列几何操作，这些操作将用于构造轨迹。

常见的几何操作包括平移、旋转、缩放和镜像等。

我们可以根据需要选择适当的几何操作，也可以组合多个操作以获得更复杂的轨迹。

3. 利用参考线几何画板上通常会有一些预先刻画的参考线和刻度。

这些参考线可以帮助我们在几何操作中确定点的位置或方向。

在轨迹法构造中，我们需要灵活地利用这些参考线，并根据需要进行调整和变换。

4. 重复几何操作一旦确定了起始几何图形和几何操作，我们就可以开始进行轨迹法构造了。

通过重复应用几何操作，我们可以不断生成新的图形，并观察它们的轨迹。

在这个过程中，我们可以随时调整操作的参数，以获得满意的效果。

5. 分享和探索轨迹法构造是一项创造性的活动。

在构造出满意的图形之后，我们可以将它们分享给他人，也可以继续探索更多的可能性。

通过分享和探索，我们可以不断改进和拓展轨迹法构造的方法和应用。

轨迹法构造的应用领域轨迹法构造在教学、研究和艺术创作等领域都具有广泛的应用。

1. 教学轨迹法构造可以作为一种教学工具，帮助学生理解几何图形的性质和变换规律。

通过亲自参与轨迹法构造的过程，学生可以更深入地理解几何变换的概念，培养几何思维和创造力。

2. 研究在数学和计算机科学领域，轨迹法构造也被广泛应用于研究工作中。

利用几何画板实现高中物理力学和运动学的深度教学【摘要】本文介绍了利用几何画板实现高中物理力学和运动学的深度教学的必要性和应用价值。

在正文部分中，详细讨论了利用几何画板进行力的分解和合成的演示教学、平抛运动的模拟实验教学、力的矢量叠加的动态演示、速度和加速度的图示教学以及斜抛运动的分析教学。

通过这些实例，展示了几何画板在物理教学中的实际应用和教学效果。

结论部分总结了几何画板在高中物理教学中的重要作用，并展望了几何画板在未来物理教学中的发展前景。

几何画板的使用不仅提高了学生的学习兴趣和主动性，还帮助他们更好地理解和掌握物理理论知识，为他们的学习和发展打下坚实基础。

【关键词】几何画板、高中物理力学、运动学、深度教学、力的分解、平抛运动、力的矢量叠加、速度、加速度、斜抛运动、应用价值、教学实验、动态演示、图示教学、重要作用、未来发展前景。

1. 引言1.1 介绍利用几何画板实现高中物理力学和运动学深度教学的必要性在高中物理课程中，物理力学和运动学是学生学习的重点内容。

而利用几何画板进行教学可以帮助学生更好地理解和掌握这些抽象的物理概念。

利用几何画板进行深度教学具有以下几个必要性：几何画板可以将抽象的物理理论变为直观的图形展示，使学生能够通过视觉直观地理解物理原理。

通过实际操作几何画板，学生可以看到力的大小、方向以及分解合成的过程，从而更深入地理解力的概念。

利用几何画板进行教学可以激发学生的学习兴趣和学习动力。

通过动手操作几何画板，学生可以亲身体验物理原理，从而增加他们对物理学科的兴趣，提高学习的积极性。

几何画板在教学中的应用价值不仅仅局限于力学和运动学，还可以拓展到其他物理领域的教学中。

通过利用几何画板进行教学，可以使学生更全面地理解物理规律，提高他们的学习效果和能力。

利用几何画板实现高中物理力学和运动学的深度教学是非常必要的，可以帮助学生更好地掌握物理知识，培养他们的物理思维和解决问题的能力。

1.2 说明几何画板在教学中的应用价值1. 视觉化效果强：利用几何画板可以实现物理力学和运动学中的各种演示和实验，将抽象的概念通过具体的图形和动画展示给学生，使学生更直观地理解和掌握知识。

用《几何画板》探究点的轨迹：椭圆一、设计理念本节是人民教育出版社普通高中课程标准实验教科书数学选修2-1第二章圆锥曲线与方程中的椭圆——信息技术应用内容，在教学设计上考虑了以下三点：1、数学学科的教学活动是数学学科素养培养的主要途径；2、解析几何的本质是用代数方法研究图形的几何性质，体现了数形结合的重要思想；3、信息技术与课堂教学的深度融合，以信息技术为手段实现学生“做数学”二、内容分析本节内容在椭圆B组题之后，B组题一共四道题（如图1），都与椭圆的生成有关，所以在本节的处理上，就将B组题与本节课的第二定义相整合，以介绍椭圆的生成方式为线索展开图1三、学情分析我校是天津市一所市重点高中，学生的基础好，反应速度快，对数学学习有较高的兴趣。

并且在初中和直线与圆的位置关系中，学生已经接触到如何建立平面直角坐标系，体会将几何问题转化为数学问题的方法，已经了解到数形结合的数学思想了。

在本章的学习过程中，学生对椭圆的定义的理解和掌握都很好，但是对椭圆的斜率积为定值掌握的不是很好，有部分同学不会推导，有相当部分的同学不理解，还有一些同学不会证明这也是生成椭圆轨迹的依据。

本节为信息技术与数学融合的的一节课，意在以几何画板为媒介，以问题为载体，通过渗透数形结合、转化等思想方法，从形的角度帮助学生理解椭圆的生成方式，并培养学生用信息技术解决问题的能力。

四、学习目标表1五、学习重、难点1、理解斜率积为定值小于零且不等于-1的点的轨迹为椭圆；理解椭圆的第二定义。

2、 培养探索问题、解决问题的核心素养 六、教学过程 导入1、回顾椭圆的定义：我们把平面内与两个定点1F ，2F 的距离的和等于常数（大于12||F F ）的点的轨迹叫做椭圆，这两个定点叫做椭圆的焦点，两焦点间的距离叫做椭圆的焦距2、在黑板上画椭圆的方法：取一条定长的细绳，把它的两端拉开一段距离，分别固定在黑板的两点处，套上粉笔，拉紧绳子，移动笔尖，则轨迹是椭圆（如图2）图2问题1：如何根据椭圆的定义在几何画板上画椭圆？方法一：圆O的半径为定长r，A是圆O内一个定点，P是圆上任意一点，线段AP 的垂直平分线l和半径OP相交于点Q，当点P在圆上运动时，点Q的轨迹是椭圆（见图3）图3证明：||||||||||QA QO QO QP r OA+=+=>，所以Q的轨迹是以O、A为焦点的椭圆，当||OA距离变大时，椭圆变得越来越扁方法二：动圆圆Q 与定圆圆1F 、圆2F （圆1F 与圆2F 相交） 一个内切，一个外切，则动圆圆心Q 的轨迹是椭圆（见图4、5）图4图5证明：设圆1F 的半径为1r ，圆2F 的半径为2r ，圆Q 的半径为r 因为圆1F 和圆2F 相交，所以121212||||r r F F r r -<<+当圆Q 与圆1F 内切，与圆2F 外切时，11||QF r r =- ，22||QF r r =+ ，所以121212||||||QF QF r r F F +=+> ，所以动圆圆心 Q 是以1F 、2F 为焦点的椭圆的左部分；当圆Q 与圆2F 内切，与圆1F 外切时，11||QF r r =+ ，22||QF r r =- ，所以121212||||||QF QF r r F F +=+> ，所以动圆圆心 Q 是以1F 、2F 为焦点的椭圆的右部分；所以综上，动圆圆Q 与 定圆圆1F 、圆2F （圆1F 与圆2F 相交） 一个内切，一个外切，则动圆圆心Q 的轨迹是椭圆 问题2:如何将圆变成椭圆？引例：在圆上任取一点P ，过点P 作x 轴的垂线段PD ，D 为垂足，当点P 在圆上运动时，线段PD 的中点的M 的轨迹是什么？用几何画板演示（如图6），发现可以将圆压缩为椭圆，而且无论点P 运动到哪个位置，||||DM DP 不变，压缩比不变图6由此启发学生：圆不仅可以压缩为椭圆也可以拉伸成为椭圆，几何画板演示（如图7）图7进一步启发学生，不仅可以纵向压伸，还可以横向压伸（如图8），也可以从其他角度压伸图8问题3：设点1A 、2A 为椭圆的左右顶点，M 为椭圆上任意一点，则12MA MA k k ⋅ 是多少？解：当椭圆的焦点在x 轴上时，设椭圆方程为22221(0)x y a b a b+=>>，则1(,0)A a - ，2(,0)A a方法一设椭圆上任意一点(,)M x y ，12222MA MA y y y k k x a x a x a⋅=⋅=+-- 因为点(,)M x y 在椭圆上，则22222222(1)()x b y b a x a a =-=- ，则1222MA MA b k k a⋅=-方法二：由图9图9因为tan k α=（α为倾斜角） 则1221212||||||||||||||MA MAMD MD MD k k A D A D A D A D ⋅=-⋅=-连接1PA 、2PA （如图6），因为点P 在圆上，所以12PA PA ⊥ ，根据射影定理所以212||||||DP A D A D =⋅所以1222||||MA MAMD k k DP ⋅=-，取特殊，当点P 为圆与y 轴的交点时，||DP a = ，||MD b = ，则1222MA MAb k k a⋅=- 同理，当椭圆方程为22221(0)x y a b b a +=>>，则1222MA MA a k k b⋅=-方法二有助于学生理解椭圆的这个性质结论：椭圆上的任意一点和椭圆的左右顶点连线的斜率之积为定值，且该定值小于零，且不等于1-，当椭圆的焦点在x 轴上时，该定值大于1-且小于零时，当椭圆的焦点在y 轴上时，该定值小于1- 问题4：能否借助这个性质作出椭圆？设1(,0)A a - ，2(,0)A a ，动点P 满足12A P A P k k t ⋅= （0t < 且1t ≠- ），证明：点P 的轨迹为椭圆 证明：设点(,)P x y依题意可得12A P A Py yk k t x a x a ⋅=⋅=+-，化简可得点P 的轨迹方程22221x y a ta +=- 1t -> ，即1t <- ，则点P 的轨迹为焦点在y 轴上的椭圆； 01t <-< ，即10t -<< ，则点P 的轨迹为焦点在x 轴上的椭圆几何画板演示（如图10）：作矩形，使矩形各边的中点在坐标轴上，D 、C 分别为线段OE ，BE 上的点，且满足||||||||OD BC OE BE λ== ，连接1A D 、2A C ，则1A D 与2A C 的交点P 的轨迹为椭圆图10解释：设矩形的长为2a ，宽为2b （a b ≠ ） ，依题意，可知1(,0)A a - ，(0,)D b λ ，2(,0)A a ，(,)C a a b λ- ，则1A P bk aλ=，2A P b k aλ=- ，则1222A P A Pb k k a⋅=- 问题5：点(,)M x y 与定点)0,2(F 的距离和它到定直线8=x 的距离的比是1:2，求点M 的轨迹方程，并说明轨迹是什么图形解：由题意||12MF d = 12= ，整理得2211612x y += ，点M 的轨迹是以F 为焦点，离心率为12的椭圆其中4a =，b =2c =，12e =，(2,0)F ±启发学生给一个定点、定直线和比值能不能画出椭圆，并且定点、定直线、比值分别是什么？问题6：已知定点F ，直线l ，F l ∉ ，动点M 满足||MF d为常数（(0,1)∈ ），则点M的轨迹为椭圆几何画板演示（图11）图11通过观察发现，由定点、定直线、比值可以画出椭圆，并且定点在椭圆内，定直线在椭圆外借助直角坐标系（图12），如果定点是焦点、比值是离心率，哪定直线方程是什么？图12学生探究：取特殊点椭圆的右顶点A ，设定直线方程为x m =，依题意，||AF cd a=， 即a c cm a a -=-，得2a m c =，所以定直线方程是2a x c= 问题7：若点(,)M x y 与定点(,0)F c 的距离和它到定直线2:a l x c= 的距离的比是常数ca（0a c >> ），则点M 的轨迹是一个椭圆 证明：设(,)M x y依题意||MF cd a =||c ax c =- ，经整理得222221x y a a c +=- ，令222a c b -= ，所以点M 的轨迹方程为22221(0)x y a b a b+=>>结论：若点(,)M x y 与定点(,0)F c 的距离和它到定直线2:a l x c = 的距离的比是常数ca（0a c >> ），则点M 的轨迹是一个椭圆定点(,0)F c 是椭圆的一个焦点，直线2:a l x c=称为相应于焦点F 的准线由椭圆的对称性，相应于焦点'(,0)F c - ，椭圆的准线是2':a l x c=-当椭圆的焦点在y 轴时，准线方程即为2a y c=± ，我们又得到了生成椭圆的一种方式 总结椭圆的四种生成方式： 1、 椭圆的定义；2、 将圆压缩或拉伸变成椭圆；3、 斜率积为定值小于零且不等于-1的点 的轨迹为椭圆；4、椭圆的第二定义课堂延伸1、 当点A 在圆外时，点Q 的轨迹是什么？为什么？2、当定圆F与圆2F相离时，动圆圆心Q的轨迹是什么？为什么？1如果动圆圆Q与两个定圆都相切，则轨迹又是什么？为什么？3、如果比值大于1，轨迹会发生变化吗？为什么？。

几何画板探求椭圆轨迹的几种作法几何图形的绘制，我们通常是用直尺和圆规，它们的配合几乎可以画出所有的欧氏几何图形。

从某种意义上讲几何画板绘图是欧氏几何“尺规作图”的一种现代延伸。

因为这种把所有绘图建立在基本元素点、线、圆上的做法和数学作图思维中公理化思想是一脉相承的。

用几何画板探求椭圆的轨迹，可进一步理解椭圆的定义以及以动画形式展示动点轨迹如何形成椭圆。

让学生在数学的实验过程中体验数学之美及培养学生的创新能力。

几何画板绘图中，构造轨迹的前提条件是：选定两点，一点是在一条路径上的自由点和能够跟随此点运动的点即被动点。

其中路径可以是任何线（线段、直线、射线）轨迹、函数图象。

一、椭圆的定义椭圆的定义：到两个定点F1，F2的距离和等于常数2a（2a＞F1F2）的点的轨迹叫做椭圆。

这两个定点F1，F2叫做椭圆的焦点。

根据椭圆的定义，在几何画板绘图中，我们要确保动点到两个定点的距离为常数且大于两定点间距离。

以下探求椭圆轨迹的实验环境为几何画板5.0环境下进行实验操作。

方法一：（1）在画板上作线段F1F2。

（2）在画板上作另一条线段AB，使AB＞F1F2。

（3）在线段AB上任取一点C，“构造”线段AC；“构造”线段BC。

（4）以点F1为圆心、线段AC为半径，“构造”圆F1。

（5）以点F2为圆心、线段BC半径，“构造”圆F2。

（6）圆F1与圆F2交于点M、P，并选择“跟踪”点M、P。

（7）选中点C，在编辑菜单下操作类按钮设置为动画，标记为“动点M、P 形成轨迹”。

（8）当鼠标点击“动点M、P形成轨迹”按钮时，点M、P运动，运点的轨迹是椭圆。

方法二：（1）在画板上作圆A，在圆内和圆上分别取点B、C，“构造”直线AC，“构造”线段BC。

（2）“构造”线段BC的中点作垂直平分线交直线AC于P。

（3）选定C点和P点，单击菜单命令：【构造】→【轨迹（U）】二、由限定条件作椭圆的轨迹根据椭圆的标准方程：■+■=1（a＞b＞0）或■+■=1（a＞b＞0）可得其参数方程为■=cosα■=sinα或■=cosα■=sinα。

几何画板轨迹法构造几何画板是数学中一个非常重要的工具，既能够帮助我们做几何题，也有很多有趣的玩法。

其中，轨迹法构造是一种很常见、很实用的几何画板方法。

本文将介绍轨迹法构造的基本思想、应用及实例。

一、轨迹法构造的基本思想轨迹法构造是通过笔的移动轨迹来构造图形的一种方法。

具体来说，我们可以通过让一个点沿着某个曲线或线段滑动，从而在画板上绘制出一系列图形。

这些图形所组成的轨迹便是我们要构造的图形。

在进行轨迹法构造时，需要注意以下几点：1. 要选取适当的曲线或线段，使得点沿着它滑动时能够绘制出所需的图形。

2. 要确定点的移动方向和速度，以控制绘制出的图形。

3. 轨迹法构造是一种纯手工制作的方法，需要有较高的几何素养和手工技巧。

二、轨迹法构造的应用轨迹法构造在几何中有着广泛的应用，常用于以下几类问题：1. 求轨迹：给定某种几何关系，要求求出点的轨迹。

例如，已知一点P到两个固定点A、B的距离之比为常数k，求点P的轨迹。

解法：假设点P在AB的连线上，让P沿着AB滑动，每次绘制出P到A、B的距离之比为k时的点Q。

连接所有点Q，即可得到点P的轨迹。

2. 求交点、中垂线等特殊点：通过轨迹法构造，可以求出两条线段、两个圆的交点、中垂线等特殊点。

例如，已知三个点A、B、C，求角BAC的平分线。

解法：让一个点P沿着角BAC的边界滑动，每次绘制出BP、CP的平分线L。

连结所有平分线L的交点，即可得到角BAC 的平分线。

3. 求三角形的内切圆、外接圆等特殊圆：通过轨迹法构造，可以求出三角形的内切圆、外接圆等特殊圆。

例如，已知三角形ABC，求其外接圆的圆心和半径。

解法：让一个点P沿着BC滑动，每次绘制出AP的垂直平分线L。

再让一个点Q沿着AC滑动，每次绘制出BQ的垂直平分线M。

连接所有交点，即可得到外接圆的圆心和半径。

三、实例下面以一个求三角形费马点的例子来介绍轨迹法构造的具体步骤。

费马点是指平面内与三角形三个顶点距离之和相等的点。
