1.3.2 Struts框架
Struts框架那么具有组件的模块化、灵敏性和重用性的优 点，同时也简化了基于MVC的Web运用程序的开发，从运 用的角度来说，Struts有三大块：Struts中心类、Struts配置 文件及Struts标签库。
1.3.3 Hibernate框架
对目前的Java EE信息化系统而言，通常采用面向对象分 析和面向对象设计的过程。系统从需求分析到系统设计都是 按面向对象方式进展。但是到详细设计阶段，由于数据耐久 化需求保管到关系数据库，不得不自底向上修正设计方案， 又回到了按照过程进展编程的老路上来，这是非常令人沮丧 的。
1.2.2 Tomcat的安装于配置
二、安装： ① 运转apache-tomcat-6.0.18.exe，开场安装。 ② 选择安装内容及安装途径〔C:\Program Files\Apache Software Foundation\Tomcat 6.0〞〕，如图1.4所示。可以 把安装内容的“Examples〞选中，作为开发的参考例子。
5、修正web.xml文件的false改为true
<init-param>
<param-name>listings</param-name>
<param-value>true</param-value>
1.2.3 MyEclipse的安装与配置
MyEclipse的安装过程非常简单，只需跟着步骤走就行了， 这里不再详细列举，本书例如用的是完全安装的MyEclipse。
图1.1 环境变量对话框
1.2.1 JDK的安装与配置
在【系统变量】中单击【新建】按钮，弹出“新建系统变 量〞对话框，在“变量名〞文本框中输入“JAVA_HOME〞， “变量值〞文本框中输入JDK的安装途径“C:\Program Files\Java\jdk1.6.0_16〞，如图1.2所示，单击【确定】按钮 完成配置。

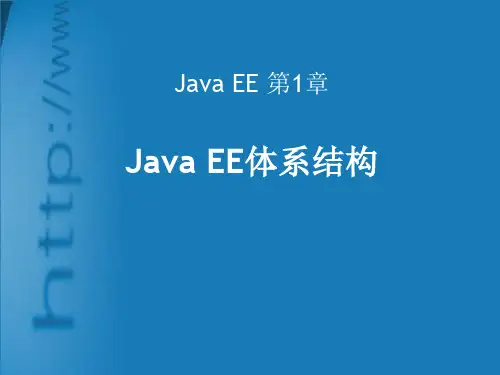

JavaEE01 Java EE体系结构

JavaEE01 Java EE体系结构

JavaEE容器类型
• Application Client Component • Applet Component • Web Component: Servlet JSP JSF Filter Event Linstener • EJB Component: Session Bean Entity Bean Message Drivern BeanJava E来自组件Java EE组件类型
Java EE的服务API
• • • • • • JDBC 数据库服务 JNDI 目录服务 JMS 消息服务 Java Mail 邮件服务 JTA 事务服务 JAAS 安全服务
Java EE的通讯协议
• • • • HTTP：Web通讯协议 HTTPS：加密的Web通讯协议 RMI：远程方法调用协议 RMI-IIOP：通过Internet的远程方法调用 协议。 • SOAP：Web服务的通讯协议
Java EE容器
• Applet Container 小程序容器 • Client Container 客户容器 管理普通Java类的运行，既是JVM虚拟机。 • Web Container Web容器 管理Web组件的生命周期，安全性，并发性， 提供对服务的接口。 • EJB Container EJB容器 提供EJB组件的运行环境，管理EJB组件的生 命周期，提供调用服务的接口等。
Java EE通讯协议标准
Java EE企业级应用的角色
• • • • • • • Java EE Product Provider Application Component Provider Application Assembler Deployer System Administrator Tool Provider System Component Provider

《JavaEE开发实战教程课件》

《JavaEE开发实战教程课件》
深入了解使用HTML、CSS和JavaScript等前端技术创建和定制用户界面的方法 和最佳实践。
RESTful架构
学习使用Representational State Transfer（REST）架构风格构建Web服务的原理 和实践。
SOAP协议与Web Services
了解Simple Object Access Protocol（SOAP）协议和基于SOAP的Web服务的概念 和实现方式。

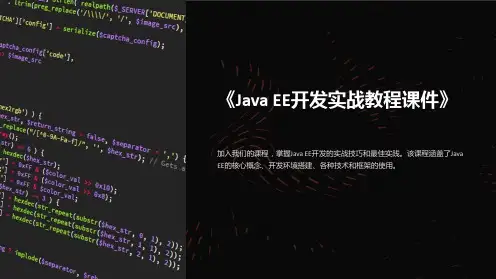

《Java EE开发实战教程课件》
加入我们的课程，掌握Java EE开发的实战技巧和最佳实践。该课程涵盖了Java EE的核心概念、开发环境搭建、各种技术和框架的使用。
Java EE概述
深入了解Java Enterprise Edition（Java EE）的重要性和功能，探索其在企业级应用开发中的应用和 优势。
Apache Struts2框架
介绍Apache Struts2框架，学习如何使用该框架开发灵活、可扩展和易于维护 的Java EE应用程序。
Spring框架
了解Spring框架的优势和特点，学习如何使用Spring进行依赖注入、AOP编程 和面向切面编程。Hibernate框架
探索Hibernate框架，学习如何使用对象关系映射（ORM）技术简化数据库操作，并提高应用程序 的性能和可维护性。
MVC模式
了解MVC（Model-View-Controller）模式在Java EE开发中的应用，学习如何将应用程序分离为模型、 视图和控制器。
JDBC技术
学习Java数据库连接（JDBC）技术，了解如何连接数据库，并使用Java代码执行SQL查询和更新。
Session和Cookie
探索使用会话和Cookie来管理用户状态和跟踪用户身份的技术，以提供更个性化和安全的用户体 验。

JavaEE应用.ppt

JavaEE应用.ppt
每个组件都活在容器里，容器为组件提供运行 时服务。
44
组件技术——容器简介（续）
容器执行下述的任务
装载组件 提供事务服务 提供安全管理 提供对必要环境变量的访问 对象实例池 管理状态
45
组件技术——容器简介（续）
在J2EE体系中，有不同类型的容器
Applet容器 客户应用容器 Web容器
30
J2EE的特点
J2EE本身复杂，实现技术多样。 集成现有的企业信息系统。 提供可扩展性等。
31
J2EE规范简介
J2EE是Sun公司推出的一种全新概念模型。
32
J2EE规范简介（续）
服务由分布的应用程序组成，包括前端 数据端和后端数据源以及它们之间的一 层或几层。
J2EE正是降低了开发这种中间层服务的 成本和复杂程度。
12
J2EE的发展
2000.9，Java升级到1.3版，J2XE 1.3。 2001.7，Java升级到1.4版，J2XE 1.4。 2005年8月， Java升级到1.5版，SUN的伙伴
们将J2EE 1.5改名为java EE 5，以前J2EE版 本还是称为J2EE。
13
J2EE的发展
目前的产品，J2SDK1.5(Java 5.0)正 式版和java 6.0 beta版可用。Java EE 5.0 的 规 范 由 Sun Microsystems 于 11/18/05年发布。
J2EE是一种平台规范，该平台提供了一套基于组件的 方法来设计、开发、装配及部署企业应用。
J2EE平台提供了多层分布式的应用模型、重新利用组 件的能力、统一安全的模式以及灵活的处理控制能力。
8
J2EE带来的效果
通常的瘦客户端多层次应用程序难于编写，因 为它们要设计多行复杂代码，用于处理事务、 状态管理、多线程、资源池以及其它复杂的低 层细节。

JavaEE核心技术(第2章 JavaEE简介)分析PPT课件

JavaEE核心技术(第2章 JavaEE简介)分析PPT课件
事务、安全服务和链接框架等 – 符合JavaEE规范要求
• 包含两个方面：
– 服务相关 – 通信相关
Page 16
2.1 Java EE概述-标准服务（服务技术） • 命名技术 • 数据连接技术 • Java事务技术 • 安全技术 • Java连接框架技术 • JAXP • Web服务技术
Page 17
产生影响。 – 可创建独立应用程序、Applet以及客户机/
服务器应用程序。 – 运行在JVM规范上。
Page 29
2.2 企业解决方案和JavaEE
• 什么是组件、容器？
– 基本软件单元——组件 – 所有Java EE组件都运行在容器中 – 容器为组件提供服务 – 组件通过调用服务与外界交互 – 组件与容器要遵循Java EE规范
Page 7
2.1 Java EE概述-标准产品
• 组件与容器的区别
– Java EE容器由厂商实现 – 组件由程序员编程实现
• Java EE技术的发展历程
Page 27
2.2 企业解决方案和JavaEE
• Sun提出了Java的3个划分类型：
– Java SE – Java EE – Java ME
Page 28
2.2 企业解决方案和JavaEE
• 1.JavaSE
– “标准版” – 是所有Java平台的基本要素 – 包含的核心规范对Java的另两个Java版本
Page 4
2.1 JavaEE概述
• Java EE是一个完整的平台，它从概念上 分为两个部分：
– 标准产品 – 标准服务。
Page 5
2.1 Java EE概述-标准产品
• 标准产品：是Java EE平台的有形方面

JavaEE 概述和体系结构

JavaEE 概述和体系结构

一个典型Java EE应用结构图：
Applet
Java Applet容器
CORBA JNDI
RMI JDBC
J2SE
Java客户端应用 Java客户端容器
CORBA JNDI
RMI JDBC
J2SE
HTTP/SSL
HTTP/SSL
JSPs
Servlet
WF
……
CORBA JNDI
数据层 （数据服务）
企业级应用程序体系结构—多层结构
• 中间服务器又按应用逻辑划分成若干子层
HTTP 请求
Servlet
浏览器
HTTP 应答
Web服务器
HTTP 请求
HTTP 请求
Se
Web浏览器
浏览器
Servlet
HTTPW应答W ebeb浏览器 表示层 W业eb服务务逻器 辑层
HTTP 应答
….
- 该类必须为公共类，并且可序列化，即实现java.io.Serializable接口； - 若有构造函数，必须是无参的，类中不能出现main函数； - 所有属性必须通过set，get方式来操作（如setName，getName，若是布尔型
则使用isName），所有属性都必须是私有的（private），这种方式称为setters 与getters方法对； - 包含必要的事件处理方法；（若不需要事件机制，可忽略）
事务 （JTA）
安全与认证 （JACC）
容器 （Container）
消息
邮件
（JMS） （JavaMail）
Applets
CORBA
RMI / IIOP
JDBC
J2SE（Java 2 SDK , Standard Edition）

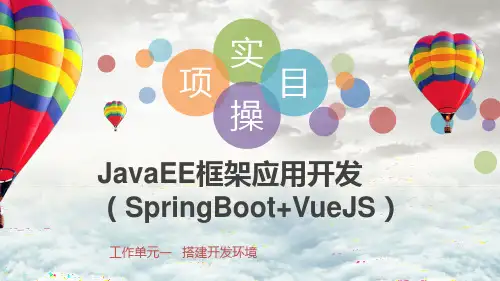

JavaEE框架应用开发教学课件 工作单元一 任务1 搭建后端开发环境

实 项目
操
JavaEE框架应用开发 （SpringBoot+VueJS）
工作单元一 搭建开发环境
职业能力
本教材以权限管理系统作为项目载体，采用SpringBoot+Vue的前后 端分离技术驱动分解工作任务。本工作单元主要完成项目前后端开发 环境的搭建，学生学完本工作单元预计达到的职业能力目标：
1. 熟练掌握后端开发环境包括Redis、Postman、IDEA软件的安装和配置 ；
图1-11 添加环境变量
5.如图1-12所示，创建开始菜单栏快捷方式，单击Install开始安装；
6.选择Reboot now选项，单击Finish（重启计 算机）完成安装。
图1-12 开始安dl.pstmn.io/download/latest/win64，下载安装 包双击安装，由于过程简单此处省略； 2.打开Postman，注册账号，登录进来如图1-9所示，即成功完成安装；
图1-9 Postman安装
步骤5安装Intellij IDEA
一．进入官网链接 ○ https:///idea/download/downlo ad-thanks.html?platform=windowsZip&code=IIC ，下载后双击安装包安装；
增删改查语句
查询优化
CHAPTER ONE
任务1 搭建后端开发环境
后端开发环境安装：
JDK8作为Java运行环境； MySQL8作为数据库服务器； Redis是一个完全开源、遵守 BSD 协议、高性能的 key-value
数据库； Postman作为后端应用的测试工具； Intellij IDEA则是后端代码的集成开发平台。
图1-5 更改安装目录
图1-6 添加Redis目录到环境变量

《JavaEE开发工程师课件-高清版》


Hibern ate框架
1
对象关系映射
学习如何使用Hibernate实现对象关系
查询语言
2
映射（ORM），使数据库操作更加简 单和高效。
深入了解Hibernate的查询语言
（HQL），进行复杂的查询和数据检
索。
3
性能优化
探索优化Hibernate应用程序的技术， 包括缓存、批处理和懒加载。
JavaEE核心技术
架构
探索JavaEE的分层体系结构， 理解关键概念，如EJB、JPA、 JMS和Web Serv习如何保护JavaEE应用程序， 并使用安全性特性，如身份验 证和授权。
了解如何设计和构建可扩展的 JavaEE应用程序，以应对不断 增长的用户和需求。
JavaEE Web应用程序开发
《JavaEE开发工程师课件高清版》
准备成为一名JavaEE开发工程师？这份高清课件将帮助您掌握JavaEE开发 的核心知识和技术，从概述到实践，全方位打造您的开发能力。
JavaEE概述
深入了解JavaEE平台及其组件，以及JavaEE在企业级应用开发中的重要性 和应用场景。
JavaEE开发环境搭建
使用JPA实现对象关系映射（ORM）， 将Java对象持久化到关系数据库中。
S p ring 框架
1 IOC容器
探索Spring框架的核心 功能之一——控制反转 （IOC），实现解耦和 模块化的开发。
2 依赖注入
3 面向切面编程
学习如何使用依赖注入， 减少代码的耦合度，提 高代码的测试性和灵活 性。
使用Spring的面向切面 编程（AOP）功能，实 现关注点的分离和系统 功能的增强。
S truts框架
框架概述

第1章javaee简介ppt课件


JavaEE的体系结构(4)
• 由业务层和WEB层构成了多层分布式应用体系中的中间层。 • WEB层
– J2EE规范定义的WEB层由JSP页面、基于WEB的Java Applets以及 用于动态生成HTML页面的Servlets构成。这些基本元素在组装过程 中通过打包来创建WEB组件。 – 运行在WEB层中的WEB组件依赖WEB容器来支持诸如响应客户请求 以及查询EJB组件等功能。
JavaEE的容器
• JavaEE的组件是分别运行在各自的容器中，由容器管理并运行。 • 容器可以由不同的应用服务器提供。 • 共有4种不同类型的容器：
– – – – Application客户端容器：管理Application组件。 Applet客户端容器：管理Applet组件。 Web容器：管理Web组件，为JSP、Servlet提供服务。 EJB容器：管理EJB组件，为EJB提供服务。
JavaEE的组件
• JavaEE应用程序是由组件构成的。JavaEE组件是一个封装了功能 的软件单元，能够与相关的一些类和文件一起组成JavaEE应用程序。 • JavaEE共有4种类型的组件：
– – – – Application客户端：桌面应用程序。 Applet客户端：在Web浏览器中执行的图形界面。 Web组件：基于Servlet和JSP技术组件，它们运行在Web服务器上。 EJB组件：企业JavaBean（EJB）封装企业的业务逻辑，运行在应用 服务器上。
应用服务器介绍(1)
• WebSphere简介
– WebSphere 是 IBM 的集成软件平台。它包含了编写、运行和监视全天 候的工业强度的随需应变 Web 应用程序和跨平台、跨产品解决方案所 需要的整个中间件基础设施，如服务器、服务和工具。WebSphere 提 供了可靠、灵活和健壮的集成软件。 – WebSphere Application Server 是该基础设施的基础，其他所有产品 都在它之上运行。 – WebSphere Application Server 是 一 种功能完善、开放的Web应用 程序服务器，是IBM电子商务计划的核心部分。

第1章javaee简介ppt课件


JavaEE的体系结构(2)
JavaEE根据企业信息系统各个组成部分在功能上的区别，将整个应 用系统划分为客户层、中间层（其中可包括WEB层、业务层）和企业信 息系统层三层结构，各个应用层分别配置在不同类型的应用服务器中。
JavaEE的体系结构(3)
• 客户层
– 用于与企业信息系统的用户进行交互以及显示根据特定商务规则进行 计算后的结果。 – 基于JavaEE规范的客户端可以是基于WEB的，也可以是不基于WEB 的独立（Stand Alone）应用程序。 – 在不基于WEB的J2EE客户端应用中，独立的客户端应用程序可以运 行在一些基于网络的系统中，比如手持设备或汽车电话等。同样，这 些独立的应用也可以运行在客户端的Java Applet中。这种类型的客 户端应用程序可以在不经过WEB层的情况下直接访问部署在EJB容器 （EJB Container）中的EJB组件。
JavaEE的体系结构(5)
• 企业信息系统层
– 在企业应用系统的逻辑层划分中，企业信息系统层通常包括企业资源 规划（ERP）系统、大型机事务处理（Mainframe Transaction Processing）系统、关系数据库系统(RDMS)及其它在构建J2EE分 布式应用系统时已有的企业信息管理软件。
第1章javaee简 介

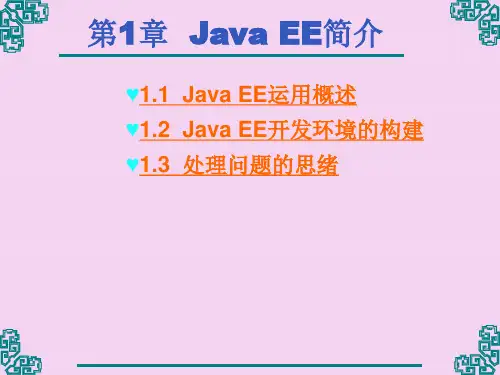

第1章 JavaEE简介
什么是JavaEE
• Java EE是Java PlatForm 2 Enterprise Edition的缩写，从 1999年12月17日发布J2EE1.2 版本，到今天已经走过了10多个年 头，共发布了5个版本，最新版本是Java EE 6。
– 1999年12月17日发布了J2EE 1.2版本，这也是Java企业级规范的第 一个版本 – 2001年8月22日发布了J2EE 1.3版本。J2EE1.3规范使用其它的企业 集成机制扩展了J2EE平台。 – 2003年11月24日发布了J2EE1.4版本，J2EE 1.4的主要目标是支持 Web Service。 – 2006年5月8日发布了JavaEE5.0版本 ，相对于之前的版本，Java EE 5中作了很多改动，并且增加了很多内容。 – 2009年12月10日发布了JavaEE6版本。Java EE 6的目标仍然是简化 开发人员的工作 。
