单片机-实验二-分支程序设计实验

实验二 分支结构程序设计实验1、实验目的和要求：掌握汇编语言分支程序的设计方法；2、实验内容：编程序求分段函数Y 的值。

已知变量X 为16位带符号数， 分段函数的值要求 保存到字单元Y 中。

函数定义如下：1 （当X>0）Y = 0 （当x=0）—1 （当X<0）3、实验仪器与器材：计算机及EMU8086汇编软件等。

4、实验原理：分支结构的程序设计方法的关键在于构造合适的分支条件和分析程序流程，根据不同的程序流程选择适当的分支语句。

分支结构适合于带有逻辑或关系比较等条件判断的计算，设计这类程序时往往都要先绘制其程序流程图，然后根据程序流程写出源程序，这样做把程序设计分析与语言分开，使得问题简单化，易于理解。

程序流程图是根据解题分析所绘制的程序执行流程图。

5、实验过程与测试数据（含电路图/程序流程框图）：6、实验分析：自己分析7、实验体会：自己总结实验参考程序：DATA SEGMENTX DW -128Y DW ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START: MOV AX,DATAMOV DS,AXMOV AX,XCMP AX,0JG ISPNJZ ISZNMOV Y,-1JMP FINISHISPN: MOV Y,1JMP FINISHISZN: MOV Y,0FINISH: MOV AH,4CHINT 21HCODE ENDSEND START思考题：把程序修改成如下的分段函数的值—1 （当X>=0）Y=1 （当X<0）。

目录一、实验一 (1)二、实验二 (7)三、实验三 (11)四、实验四 (15)实验一定时/计数器验证实验一、实验目的熟悉定时/计数器T0的特点，学会合理选择定时方式并能根据具体情况结合软件的方式定时。

二、实验设备及器件IBM PC机一台 PROTEUS 硬件仿真软件 Keil C51。

三、实验内容用AT89C51单片机的定时/计数器T0产生1s的定时时间，作为秒计数时间，当1s产生时秒计数加1；秒计数到60时，自动从0开始。

四、实验要求要求采用Proteus软件实现上述实验。

五、实验步骤1.打开Proteus ISIS编辑环境，按照表1-1所列的元件清单添加元件。

表1-1 元件清单元件全部添加后，在Proteus ISIS的编辑区域中按图1-1所示的原理图连接硬件电路。

图1-1 电路原理图2.根据参考程序绘出流程图，并辅以适当的说明。

流程图如图1-2所示：图1-2 程序流程图3.打开KeilμVision4，新建Keil项目，选择AT89C51单片机作为CPU，将参考程序导入到“Source Group 1”中。

在“Options for Target”对话窗口中，选中“Output”选项卡中的“Create HEX File”选项和“Debug”选项卡中的“Use：Proteus VSM Simulator”选项。

编译汇编源程序，改正程序中的错误。

4.在Proteus ISIS中，选中AT89C51并单击鼠标左键，打开“Edit Component”对话窗口，设置单片机晶振频率为12MHz，在此窗口中的“Program File”栏中，选择先前用Keil生成的.HEX文件。

在Proteus ISIS的菜单栏中选择“File”→“Save Design”选项，保存设计，在Proteus ISIS的菜单栏中，打开“Debug”下拉菜单，在菜单中选中“Use Remote DebugMonitor”选项，以支持与Keil的联合调试。

《单片机系统设计技术》实验指导书适用专业: 电气、自动化、信息等编写单位: 电气信息学院编写人: 曹 林审核人:审批人:批准时间:年月日目 录实验1 IO控制LED流水灯实验 (3)实验2 IO控制数码管动态扫描实验 (5)实验3 外部中断实验 (8)实验4 定时器应用控制实验 (10)实验5 UART实验 (12)实验6 键盘扫描输入编程 (14)实验7 UART与PC对话实验 (17)实验8 ADC数据采集实验 (19)实验1 IO控制LED流水灯实验1．实验目的1）、熟悉KEIL编程环境和调试环境。

2）、掌握单片机汇编语言和指令的用法。

3）、理解简单的IO控制程序，延迟子程序，并对其修改，使其功能改变。

2．实验设备硬件： PC 机，单片机教学实验开发平台；软件： KEIL集成开发环境、STC ISP程序下载软件。

3．实验内容使用P0口控制8个LED 进行流水灯显示。

4．实验预习要求和实验准备要求预习教科书关于单片机硬件架构内容、IO口的内容，特殊寄存器内容。

预习汇编程序编写、MCS-51指令表。

带上教科书、U盘、具备二进制和十六进制转换的科学计算器。

5．实验原理和步骤1）实验原理（1）实验原理图图1 P0口连接的8盏LED灯从图1中可以看出：如果需要把LED点亮有两个条件，其一是需要用短接帽把J1的2脚和3脚短接，在PCB上就是将电路板左上角LED和VCC短接起来；其二是P0.X口给出低电平，让电流从VCC开始流经限流电阻、LED后进入单片机的P0.X口，最后到单片机内部的地线上。

因此，简单地说就是在短接帽接好的前提下，向P0.X口写0则LED将点亮，写1则LED将熄灭。

图中网络标识PORT0_0、PORT0_1……PORT0_7和单片机P0.0、P0.1……P0.7连接，可观察原理图上单片机P0口的网络标识也是PORT0_0、PORT0_1……PORT0_7。

2）实验步骤（1）启动KEIL集成开发环境，按照《KEIL使用方法》中描述步骤进行工程建立、汇编源程序文件添加。

实验二 C语言中的分支语句程序设计一、实验目的：1.掌握C语言的基本语法;2.掌握C语言的表达式运算及标准库函数的调用方法;3.掌握C语言的基本输入输出语句;4.掌握字符类型、整型和浮点型数据的输入输出及表达式计算方法;5.掌握if语句和switch语句的用法;6.掌握分支程序结构的设计思想;二、实验内容（一）分析程序，用程序验证下面各个表达式的值1、当整型变量a,b,c的值分别为3,4,5时,以下各语句执行后a,b,c的值为多少? (1) if(a>c) {a=b; b=c; c=a;}else {a=c; c=b; b=a;}执行后a,b,c的值为，，(2) if(a<c) a=c;else a=b; c=b; b=a;执行后a,b,c的值为，，(3) if(a!=c) ;else a=c; c=b; b=a;执行后a,b,c的值为，，2、若整数x分别等于95、87、100、43、66、79，57，则以下程序段运行后屏幕显示是什么？switch(x/10){ case 6:case 7: printf("Pass\n"); break;case 8: printf("Good\n"); break;case 9:case 10: printf("V eryGood\n"); break;case 5 : printf("Between Pass and Fail\n");default: printf("Fail\n");}x等于95时,程序段运行后屏幕上显示。

x等于87时,程序段运行后屏幕上显示。

x等于100时,程序段运行后屏幕上显示。

x等于43时,程序段运行后屏幕上显示。

x等于66时,程序段运行后屏幕上显示。

x等于79时,程序段运行后屏幕上显示。

x等于57时,程序段运行后屏幕上显示。

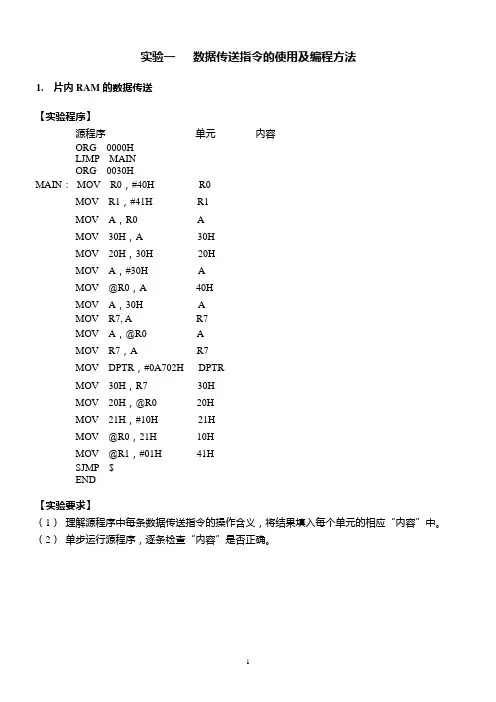

实验一数据传送指令的使用及编程方法1.片内RAM的数据传送【实验程序】源程序单元内容ORG 0000HLJMP MAINORG 0030HMAIN：MOV R0，#40H R0MOV R1，#41H R1MOV A，R0 AMOV 30H，A 30HMOV 20H，30H 20HMOV A，#30H AMOV @R0，A 40HMOV A，30H AMOV R7, A R7MOV A，@R0 AMOV R7，A R7MOV DPTR，#0A702H DPTRMOV 30H，R7 30HMOV 20H，@R0 20HMOV 21H，#10H 21HMOV @R0，21H 10HMOV @R1，#01H 41HSJMP $END【实验要求】（1）理解源程序中每条数据传送指令的操作含义，将结果填入每个单元的相应“内容”中。

（2）单步运行源程序，逐条检查“内容”是否正确。

2.外部RAM的数据传送。

【实验程序】源程序单元内容ORG 0000HLJMP MAINORG 0030HMAIN：MOV DPTR，#1A33H DPTRMOV A，#80H AMOVX @DPTR，A 1A33HMOV A，#00H AMOV P2，#1AH P2MOV R0，#34H R0MOV R1，#35H R1MOVX @R0，A 1A34HMOVX A，@DPTR AMOVX @R1，A 1A35HMOVX A，@R0 AMOVX A，@R1 ASJMP $END【实验要求】（1）理解源程序指令含义，指出各存储单元的内容，写在右边的“内容”中。

（2）单步运行源程序，逐条验证分析结果。

3.片内特殊功能寄存器（SFR）的数据传送【实验程序】源程序ORG 0000HLJMP MAINORG 0030HMAIN：MOV SP，#60H ；设栈指针MOV R0，#30H ；#30H送R0（0区）MOV P1，#0EFH ；#EFH送P1口（直接地址为90H）MOV @R0，P1 ；将P1内容送R0所指单元MOV C，P1. 1 ；将P1口的D1位内容送CMOV P1. 7，C ；将CY的内容送P1. 7PUSH PSW ；保护0区寄存器MOV PSW，#08H ；选择1区寄存器MOV R0，#40H ；#40H送1区寄存器R0（08H）MOV @R0，P1 ；P1口内容送1区R0所指单元POP PSW ；恢复0区寄存器SJMP $END【实验要求】（1）理解源程序指令含义，并参照注释写出结果。

《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义三．程序清单及程序流程框图ORG 0000H Array LJMP MAINMAIN: MOV R0,#30HMOV R2,#10HCLR AA1: MOV @R0,AINC R0INC ADJNZ R2,A1MOV R0,#30HMOV R1,#40HMOV R2,#10HA2: MOV A, @R0MOV @R1,AINC R0INC R1DJNZ R2, A2MOV R1,#40HMOV DPTR ,#4800HMOV R2, #10HA3: MOV A,@R1MOVX @DPTR ,AINC R1INC DPTRDJNZ R2,A3MOV SP,#60HMOV R2,#10HMOV DPTR ,#4800HPUSH DPLPUSH DPHMOV DPTR,#5800HMOV R3,DPLMOV R4,DPHA4: POP DPHPOP DPLMOVX A,@DPTRINC DPTRPUSH DPLPUSH DPHMOV DPL,R3MOV DPH,R4 MOVX @DPTR,A INC DPTRMOV R3,DPLMOV R4,DPHDJNZ R2,A4MOV R0,#50HMOV DPTR,#5800H MOV R2,#10HA5: MOVX A,@DPTR MOV @R0,AINC R0 INC DPTR DJNZ R2,A5POP DPH POP DPL HERE: LJMP HEREEND《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义三．实验电路四．程序清单及流程图程序一ORG 0000HLJMP MAIN ORG 000BH LJMP IPTO MAIN: MOV SP, #30H MOV TMOD, #01HCLR 00H SETB EA SETB ET0 MOV TH0, #3CH MOV TL0, #0B0H MOV R1, #14H SETB TR0 MOV A, #0feH MOV P1, A NT: JNB 00H, NT RL A MOV P1, ACLR 00H LJMP NT IPTO: MOV TH0,#3CH MOV TL0,#0B0HDJNZ R1, TIOMOV R1, #14HSETB 00HTIO: RETIEND程序二只需将程序一中“RL A”改为“RR A”即可实现其功能。

软件实验在软件实验部分，通过实验程序的调试，使学生熟悉MCS-51的指令系统，了解程序设计过程，掌握汇编语言设计方法以及如何使用实验系统提供的调试手段来排除程序错误。

实验一清零程序一、实验目的掌握汇编语言设计和调试方法，熟悉键盘操作。

二、实验内容把2000~20FFh的内容清零。

三、程序框图四、实验过程（1）实验中定义R0为循环次数，利用定义了初值的数据指针DPTR不断加1指向需要被清零的外部数据存储器单元。

（2）再利用MOVX语句，将外部存储器指定内容清零。

（3）用CJNE比较语句判断循环是否结束。

五、实验结果及分析问题回答：清零前2000H~20FFH中为内存里的随机数，清零后全变为0。

六、实验源程序;清零程序ORG 0000HMOV DPTR,#2000HMOV R0,#0FFHORG 0660HMAIN: MOV A,#00HMOVX @DPTR,AINC DPTRDJNZ R0,MAINEND实验二拆字程序一、实验目的掌握汇编语言设计和调试方法。

二、实验内容把2000h的内容拆开，高位送2001h低位，低位送2002h低位，2001h、2002h高位清零，一般本程序用于把数据送显示缓冲区时用。

三、程序框图四、实验过程（1）定义数据指针DPTR为2000H，将其中内容送入累加器A中，利用高低四位交换语句SWAP可将高四位移至低四位，再用语句ANL与0FH进行与操作取出高四位送入2001H低位（2）再次让数据指针DPTR为2000H，将其中内容送入累加器A中，直接与0FH相与取出低四位送入2002H低位。

五、实验结果及分析问题回答：将ANL A,#0FH改为ORL A,#0F0H可以实现将高位置为1。

六、实验源程序;拆字程序ORG 0000HMAIN: MOV DPL, #00HMOV DPH, #20HMOVX A, @DPTRSWAP AANL A, #0FHINC DPTR-3-MOVX @DPTR, AMOV DPL,#00HMOVX A, @DPTRANL A, #0FHINC DPTRINC DPTRMOVX @DPTR, AEND实验三拼字程序一、实验目的进一步掌握汇编语言设计和调试方法。

分支程序设计实验实验报告————————————————————————————————作者：————————————————————————————————日期:ﻩ实验二分支程序设计实验实验报告实验名称：分支程序设计实验指导教师罗志祥专业班级光信1006 姓名张博学号U2０101３3３9 联系方式一、任务要求:熟练掌握K ｅil Ｃ环境下汇编语言程序的调试方法，加深对汇编语言指令、机器码、寻址方式等基本内容的理解，掌握分支程序和简单程序的设计与调试方法,了解并行ＩO 口的使用。

１． 设有8bits 符号数X 存于外部R ＡM 单元,按以下方式计算后的结果Y 也存于外部RAM 单元，请按要求编写程序。

240/2204020X X Y X X XX ⎧≥⎪=<<⎨⎪≤⎩当当当２． 利用51系列单片机设计一个24小时制电子时钟,电子时钟的时、分、秒数值分别通过P ０、P １、Ｐ2端口输出（以压缩B ＣD 码的形式）。

P3．0为低电平时开始计时,为高电平时停止计时。

提高部分(选做)：a ． 实现4位十进制加、减1计数，千位、百位由P1口输出;十位、个位由P ２口输出。

利用P3.７状态选择加、减计数方式。

b. 利用P3口低四位状态控制开始和停止计数,控制方式自定。

二、设计思路:1.分支函数程序设计：首先将X 赋给累加器A ，与4０比较大小，将大于或等于40的执行乘方操作；小于40的再与20做比较，大于２0的执行取除法操作,小于或等于20的执行取反操作。

最后将计算结果Y 存于片外的RAM 上。

2.电子时钟程序设计思路:首先用循环程序的嵌套实现一个1s 的延时,同时让记秒的端口P2同步加一,到6０后清零;再让此循环执行60次实现1min 的延时,同时让P1同步加一，到6０后清零；再让分钟的循环执行24次,实现1hour 的延时，同时让P ０同步加一。

至此循环，即可实现24小时的时钟功能。

(注:本计算机的晶振频率为1２MHz)3.4位十进制加、减1计数程序思路：低位的个位和十位赋给一个寄存器,而将高位即百位千位赋给另外一个寄存器,通过循环程序使低位数循环100次即向高位进位或借位，高位循环1０0次后即回归初始状态，同时设计两个子函数分别执行加一、减一操作。

《实验一 应用系统开发过程演示》实验报告参考一．实验目的1．了解单片机应用系统的开发过程，获得感性认识。

2．了解开发箱/开发板的使用方法3．了解仿真软件的基本功能和使用方法。

二．实验环境（一） EL 型微机教学实验系统：1. 设备：：北京精议达盛科技有限公司EL-MUT3多CPU 单片机/微机实验实训系统2. 软件：北京精议达盛科技有限公司8051调试软件4.0版 二．实验电路（一） EL 型微机教学实验系统实验电路（二） 仿真软件开发调试环境： 1.英国 Labcenter electronics 公司的Proteus EDA 工具软件， 2. 美国Keil 公司的µVision 集成开发环境 （二） 仿真软件实验电路：三. 操作步骤：（一）EL 型微机教学实验系统操作步骤1. 连线：P1.0~P1.7接LED1~LED82. 新建汇编语言源文件3. 另存为D:\J08X\SY1.ASM4. F3编译生成目标文件，F5进入调试：工具栏上“R ”打开寄存器窗，“H ”打开反汇编窗口F8，单步执行,观察相关寄存器窗口中有关寄存器中数据的变化。

四. 源程序(括号中为EL 型微机教学实验系统中的程序)ORG 0000H (ORG 4000H ） SJMP MAIN (LJMP MAIN) ORG 0040 H (ORG 4100H) MAIN: MOV A,#0FEH LOOP: MOV P2，A （MOV P1,A ） LCALL D_1s RL A AJMP LOOP ；以下为延时子程序 D_Is: MOV R6,#100 ;1s D10ms: MOV R5,#40 :10ms DL: MOV R4,#123 N0P DJNZ R4,$ DJNZ R5,DL DJNZ R6,D10ms RET END（二） 仿真软件开发调试环境： ◆Proteus 工具软件下， 1.新建设计 ①选取元件 A T89C51,RES,LED-RED ②在工作区放置元件,地线,电源 电阻RES 阻值200Ω,模式DIGITAL ③连线 2. 源程序设计,生成目标文件代码 “Source →Add/RemoveFiles ”新建源程序文件D:\J08X\L Y1.ASM “Source → SY1.ASM ”在文本编辑器编写源程序 通过“Source →BuildAll ”编译源程序，生成目标程序。

《单片机与嵌入式控制技术》实验书机电工程学院目录安全注意事项 (1)实验一keil软件平台实验 (2)实验二按键控制实验 (10)实验三查表实验 (12)实验四中断实验 (14)附录......................................................................................................... 错误!未定义书签。

安全注意事项1、不要在实验室吃东西。

2、不要穿拖鞋进入实验室，下雨天雨伞不要带入实验室。

3、使用实验箱时轻拿轻放，插拔排线时，对准，不要把排针插歪或者弄折，同时注意别被排针扎手。

4、接线时，必须把实验箱电源关闭。

5、下课后整理实验箱，设备，导线，椅子归原位，电脑正常关机，产生的垃圾带走。

实验一keil软件平台实验一、实验目的认识单片机MCS-51最小系统的构成和相关的开发软件。

任何一个用户系统的开发都需要一个界面良好的调试平台，以方便地、快捷地完成系统的设计与调试。

单片机的开发也是如此。

Keil是目前最流行，使用最广泛的开发平台，也是我们学习单片机的良好工具。

因此，我们必须首先熟悉这个工具，掌握这个工具。

二、实验内容及原理（一）实验内容要求实现某一个I/O口控制八个LED发光二极管左移或者右移流水。

（二）实验原理实验是通过对一些简单程序的调试，帮助我们直观地了解与掌握Keil调试软件的基本功能，掌握如何利用Keil来调试应用系统的硬件与软件的基本方法。

1、硬件（1）实验箱开发板主控芯片采用单片机型号为STC89C52RC，总共四组八位并行I/O口，均可实现数据输入输出，一个全双工串口，可支持的振荡频率范围为2~48Mhz，具有三个16位可编程定时器/计数器，八个中断源，四级优先级，其引脚分布如图1-1所示。

此外实验箱开发板还配备了共阴极数码管显示模块、共阳极八字形流水灯模块、点阵模块、独立按键模块、矩阵按键模块、LCD1602液晶显示模块、蜂鸣器、实时时钟模块、直流电机模块、A/D转换模块等外围模块、超声波模块、温度传感器模块等，可供相关实验与单片机配合使用。

单片机与嵌入式系统实验报告一、软件模拟调试实验：本部分实验内容主要为指令系统和汇编语言程序设计。

采用软件模拟调试的方法，目的在于通过这些实验使学生巩固所学知识，加深对MCS-51单片机内部结构、指令系统的理解，更进一步掌握汇编语言程序设计的方法和技巧。

实验一数据传送实验实验目的1、熟悉软件模拟调试环境。

2、掌握汇编语言程序设计的方法，加深对指令的理解。

3、学会软件模拟调试和察看、验证结果方法。

4、印证数据传送指令的功能、寻址方式以及PC指针、SP指针、DPTR指针、Ri指针分别对代码段、堆栈段、外扩数据存储器段、位寻址区等不同存储器的访问方式。

实验步骤1、进入调试软件环境，输入源程序；2、汇编源程序；3、用单步方式运行程序；4、检查并记录各寄存器和存储单元内容的变化。

实验内容：将8031内部RAM 40H—4FH单元置初值A0H—AFH，然后将片内RAM 40H—4FH单元中的数据传送到片内RAM 50H—5FH单元。

将程序经模拟调试通过后，运行程序，检查相应的存储单元的内容。

源程序清单：ORG 0000HRESET：AJMP MAINORG 003FHMAIN：MOV R0，#40HMOV R2，#10HMOV A，#0A0HA1：MOV @R0，AINC R0INC ADJNZ R2, A1MOV R1，#10HMOV R0, #50HMOV R2, #10HA3: MOV A, @R1MOV @R0, AINC R1INC R2DJNZ R2, A3SJMP $END实验结果与分析：1、按照实验内容补全程序。

2、对源程序进行编译并查看相应程序存储器的内容，将源程序对应的机器码记录入下表，掌握ORG伪指令及汇编的过程。

ORG的作用及相关注意事项：ORG表示之后的语句从哪里开始，有的单片机里面的固定区域是用来做堆栈或者是子程序跳转地址的入口。

PC表示：下一条要执行的指令PSW表示：程序状态字，其各位的含义为：cy进位标志位AC辅助进位标志位Ov溢出标志位p校验位SP表示：堆栈指针R0~R7的物理位置：0000H-0007H3、运行机器码，查看片内数据区、CPU内寄存器的变化情况，按要求将结果记录入下表。

一般性实验实验一普通I/O口操作实验实验目的：1、熟悉SDIDE开发环境，熟悉GP32基本程序结构2、理解Freescale MCU的编程框架3、熟悉编程调试环境,编译、调试、下载运行第一个程序4、掌握I/O的基本编程方法范例程序:① A01_简单IO及程序框架\ FrmMain.ASM② C01_简单IO及程序框架\纯C\prgframe.prj③ C01_简单IO及程序框架\C&ASM混编\prgframe.prj实验要求：1、参看教材6.4节，熟悉实验板结构2、运行并读懂教材第7章的关于I/O口操作的LED灯控制程序3、按下列要求新建一程序：根据PB口低2位(PTB1和PTB0)的状态输出四种不同的LED显示效果，要求用最简洁的语句实现以下各效果。

(1)PTB1=0，PTB0=0时，效果为：8个LED中只有一个灯亮，亮灯顺序是从左到右，再从右到左，一个周期时间长度约4秒。

（效果1）(2)PTB1=0，PTB0=1时，效果为：8个LED中只有两个连在一起的灯亮，亮灯顺序是从左到右，再从右到左，一个周期时间长度约4秒。

（效果2）(3)PTB1=1，PTB0=0时，效果为：8个LED中只有一个灯亮，亮灯顺序是从左到右，再从右到左，一个周期时间长度约8秒。

（效果3）(4)PTB1=1，PTB0=1时，效果自定。

（效果4）实验二串行通信实验实验目的：1、理解串行通信基本原理,掌握MCU串行通信基本编程方法2、理解串行通信的查询方式和中断方式原理及其编程范例程序:1、C02_1串行通信查询方式\ H08SCI_1.prj2、C02_2串行通信中断方式\ H08SCI_2.prj3、A02_1串行通信查询方式\ SCIMain1.asm4、A02_2串行通信中断方式\ SCIMain2.asm5、以上四目录都有VB_SCI目录，该目录是对应Visual Basic6.0程序，运行在PC方，用来接收和发送数据。

实验二 C语言中的分支语句程序设计一、实验目的：1.掌握C语言的基本语法;2.掌握C语言的表达式运算及标准库函数的调用方法;3.掌握C语言的基本输入输出语句;4.掌握字符类型、整型和浮点型数据的输入输出及表达式计算方法;5.掌握if语句和switch语句的用法;6.掌握分支程序结构的设计思想;二、实验内容（一）分析程序，用程序验证下面各个表达式的值1、当整型变量a,b,c的值分别为3,4,5时,以下各语句执行后a,b,c的值为多少? (1) if(a>c) {a=b; b=c; c=a;}else {a=c; c=b; b=a;}执行后a,b,c的值为，，(2) if(a<c) a=c;else a=b; c=b; b=a;执行后a,b,c的值为，，(3) if(a!=c) ;else a=c; c=b; b=a;执行后a,b,c的值为，，2、若整数x分别等于95、87、100、43、66、79，57，则以下程序段运行后屏幕显示是什么？switch(x/10){ case 6:case 7: printf("Pass\n"); break;case 8: printf("Good\n"); break;case 9:case 10: printf("VeryGood\n"); break;case 5 : printf("Between Pass and Fail\n");default: printf("Fail\n");}x等于95时,程序段运行后屏幕上显示。

x等于87时,程序段运行后屏幕上显示。

x等于100时,程序段运行后屏幕上显示。

x等于43时,程序段运行后屏幕上显示。

x等于66时,程序段运行后屏幕上显示。

x等于79时,程序段运行后屏幕上显示。

x等于57时,程序段运行后屏幕上显示。

实验一：系统认识实验一、设计目的：1. 学习 Keil C51 集成开发环境的操作；2. 熟悉 TD-51 系统板的结构及使用。

二、设计内容：编写程序，将 00H～0FH 共 16 个数写入单片机内部 RAM 的 30H～3FH 空间。

三、设计步骤：1. 创建 Keil C51 应用程序（1）运行 Keil C51 软件，进入 Keil C51 集成开发环境。

（2）选择工具栏的 Project 选项，弹出下拉菜单，选择 NewProject 命令，建立一个新的μVision2 工程。

这时会弹出文件保存对话框，选择工程目录并输入文件名 Asm1 后，单击保存。

（3）工程建立完毕后，μVision2 会马上弹出器件选择窗口。

器件选择的目的是告诉μVision2 使用的 80C51 芯片的型号是哪一个公司的哪一个型号，不同型号的 51 芯片内部资源是不同的。

此时选择 SST 公司的 SST89E554RC。

（4）到此建立好一个空白工程，现在需要人工为工程添加程序文件，如果还没有程序文件则必须建立它。

选择工具栏的 File 选项，在弹出的下拉菜单中选择 New 目录。

（5）输入程序，完毕后点击“保存”命令保存源程序，将 Text1 保存成Asm1.asm。

Keil C51 支持汇编和 C 语言，μVision2 会根据文件后缀判断文件的类型，进行自动处理，因此保存时需要输入文件名及扩展名.ASM 或.C。

保存后，文件中字体的颜色会发生一定变化，关键字会变为蓝色。

（6）程序文件建立后，并没有与 Asm1.Uv2 工程建立任何关系。

此时，需要将 Asm1.asm 源程序添加到 Asm1.Uv2 工程中，构成一个完整的工程项目。

在Project Window 窗口内，选中Source Group1 点击鼠标右键,选择 Add Files to Group‘Source Group1’命令，此时弹出添加源程序文件对话框，选择文件Asm1.asm，点击 Add 命令按钮即可将源程序文件添加到工程中。

实验一 用C 语言编写简单程序一、实验目的1. 熟悉VC6.0的编程环境，掌握运行C 程序的基本步骤。

2. 了解C 程序的基本框架，模仿例题编写简单的C 语言程序。

3. 正确书写算术表达式、赋值表达式和关系表达式。

4. 掌握基本输入输出函数的使用，正确调用C 语言提供的数学库函数。

5. 掌握简单的单步调试方法。

二、实验环境Windows XP ；Visual C++ 6.0。

三、实验内容1．在屏幕上显示一个句子“What is a computer?”。

2．求华氏温度150F 对应的摄氏温度。

计算公式如下：其中，c 表示摄氏温度；f 表示华氏温度。

3．输入x ，计算下列分段函数的值（保留2位小数），请调用sqrt 函数求平方根，调用pow 函数求幂。

4. 输入一个正整数m (0100)m ≤≤，求100i m i =∑。

四、实验要求1. 将上机验证正确的源代码写到实验报告上。

2．根据自己的真实感受，认真填写实验分析和实验心得以及问题和建议。

3．按时提交实验报告。

553299c f =⨯-⨯21(1)2 x<02()0x x f x ⎧+++⎪=≥一、实验目的1．熟练掌握关系表达式的使用。

2．熟练掌握使用else-if 语句实现多分支结构程序设计。

二、实验环境Windows XP ；Visual C++ 6.0。

三、实验内容1．输入x ，计算并输出下列分段函数sign(x)的值。

2．输入月薪salary ，输出应交的个人所得税tax （保留2位小数）。

按照2011年开始实行的新的个人所得税法，计算公式为：tax = rate*(salary-3500)-deduction 。

当salary≤3500时，rate=0、deduction=0当3500<salary≤5000时，rate=3%、deduction=0当5000<salary≤8000时，rate=10%、deduction=105当8000<salary≤12500时，rate=20%、deduction=555当12500<salary≤38500时，rate=25%、deduction=1005当38500<salary≤58500时，rate=30%、deduction=2775当83500<salary 时，rate=45%、deduction=135053．输入一个正整数n ，再输入n 个学生的百分制成绩，统计各等级成绩的个数。

微机原理及接口技术——实验报告学号: xxxxxx姓名: xxxxx专业: 网络工程实验一: 系统认知1.1实验目的掌握 TD 系列微机原理及接口技术教学实验系统的操作, 熟悉Wmd86 联机集成开发调试软件的操作环境。

通过顺序程序设计与分支程序设计来进行举例。

1.2实验设备PC 机一台, TD-PITE 实验装置一套。

1.3实验内容内存从BUFF开始的单元中存放着两个字数据X、Y, 完成X+Y, 并将相加的和（假设仍为一个字数据）存放于内存从RESULT开始的存储单元中。

DATA SEGMENTBUFF DW X,YRESULT DW ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV AX,BUFFADD AX,BUFF+2MOV RESULT,AXMOV AH,4CHINT 21HCODE ENDSEND START加载程序后调试, R寄存器；U反汇编；D显示数据；E修改数据。

1.4实验截图实验二分支程序设计2.1实验目的1.掌握分支程序的结构.2.掌握分支程序的设计、调试方法.2.2实验设备PC 机一台, TD-PITE 实验装臵一套。

2.3实验内容1, X>0求函数Y= 0, X=0-1, X<0程序如下:DATA SEGMENTVAR1 DB XVAR2 DB ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START:MOV AX,DATAMOV DS,AXMOV AL, VAR1CMP AL, 0JGE BIGMOV VAR2,0FFHJMP DONEBIG:JE EQULMOV VAR2,1JMP DONEEQUL:MOV VAR2, 0DONE:MOV AH, 4CHINT 21HCODE ENDSEND START实验三循环程序设计3.1实验目的1)加深对循环结构的理解。

本科生实验报告实验课程XXXXX学院名称XXXXXXXXXXXXXXX专业名称XXXXXXXXX学生姓名XXXX学生学号XXXXXXXXXXXX指导教师XXXXXX实验地点XXXXXX实验成绩二〇一六年四月二〇一六年六月《单片机原理及应用》实验报告摘要《单片机原理及应用》是电子科学与技术、电子信息工程、计算机科学与技术、自动控制等专业工程应用能力和创新能力培养的一门重要专业基础课。

课程重点讲授：单片机存储器体系结构、指令系统与编程技术、中断系统及应用、定时器及应用、外围设备与单片机的接口技术，单片机应用系统设计。

因为单片机这门课是一门实践性很强的课程，单纯学习课本不能掌握这门知识，必须要经过试验课程才能更加具体和深入地学会这门课。

通过试验课的学习，使学生掌握单片机技术及其在工业控制、经济建设和日常生活中的应用，培养学生实践能力、创新能力和新产品设计开发能力，为将来从事电子电器新产品设计开发，电子产品的检测和维护等工作奠定坚实的基础。

本实验板可以实现的实验内容：（1）单片机开发软件及仿真器的使用和P1口实验（2）I/O口实验（交通灯实验，温度传感器，蜂鸣器、I2C）（3）定时器实验（流水灯、交通灯、数码管等）（4）总线实验（流水灯LED、外部RAM）（5）系统扩展（包括：LCD、ADC、DAC、RAM等）（6）通信实验（RS232与计算机之间的串口实验）（7）传感器实验（1-Wire温度实验）（8）键盘实验（扫描接口）（9）电机实验（四相六线式步进电机）（10）时钟实验（RTC—PCF8563）（11）软件实验（多个数求和、排序等）（12）中断实验（外部中断、定时器、UART）本实验设计主要完成了数码管、流水灯、键盘、蜂鸣器等实验，与实验指导书结果符合，了解了部分功能的使用。

关键词：单片机 LED数码显示键盘串口第一章单片机集成开发环境应用一实验目的1.熟悉单片机集成开发软件（Keil）；2.掌握单片机实验板的使用；3.掌握单片机P1口使用；二实验内容1、集成开发环境Keil介绍及开发流程Keil μVision4集成开发环境（Integrated Development Environment，IDE）是一个基于Windows的开发平台，它包含高效的源代码编辑器、项目（Project）管理器和程序生成（MAKE）工具。

《单片机技术》实验(2022级自动化1201～02电气1201～02)教案课程教案课程名称：单片机技术实验任课教师：王韧所属院部：电气与信息工程学院教学班级：自动化1201～02、电气1201～02教学时间：2022—2022学年第二学期湖南工学院课程基本信息湖南工学院教案用纸实验一数据传送实验一、本次实验主要内容1、Keil软件的使用方法和调试。

2、存储器之间数据传送的方法和循环程序设计。

3、MCS-51系列单片机堆栈的使用。

二、实验目的与要求1、掌握单片机的汇编指令系统及汇编语言程序设计方法。

2、掌握单片机的存储器体系结构。

3、熟悉Keil软件的功能和使用方法。

4、掌握单片机应用程序的调试方法。

三、实验重点难点MOV、MOV某指令的用法特点。

四、实验方法和手段讲授、演示、操作、仿真、提问。

五、作业与习题布置写出实验报告。

P1湖南工学院教案用纸一、实验内容或原理1、实现单片机内部RAM之间，外部RAM之间以及内部RAM与外部RAM之间的数据传送。

2、利用Keil软件编辑、汇编、调试、运行实验程序并记录实验数据。

二、设计要求1、编写程序将00H～0FH16个数据分别送到单片机内部RAM30H～3FH单元中。

2、编写程序将片内RAM30H～3FH的内容传送至片内RAM40～4FH单元中。

3、编写程序将片内RAM40H～4FH单元中的内容传送到外部RAM4800H～480FH单元中。

4、编写程序将片外4800H～480FH单元内容送到外部RAM5800H～580FH单元中。

5、编写程序将片外RAM5800H～580FH单元内容传送回片内RAM50H～5FH单元中。

三、实验报告要求1、实验目的和要求。

2、设计要求。

3、实验程序流程框图和程序清单。

4、实验总结。

5、思考题。

四、思考题1、说明MCS-51系列单片机对片内RAM和片外RAM存贮器各有哪些寻址方式？2、说明指令MOVA，20H和MOVC，20H中的20H含义有什么不同？传送指令中的助记符MOV，MOV某，MOVC各适用于访问哪个存储器空间？P2湖南工学院教案用纸实验后记：P3湖南工学院教案用纸实验二单片机并行I/O口的应用实验一、本次实验主要内容1、利用单片机并行I/O口控制流水灯。

实验一集成开发环境keil c51的使用与调试Keil C51 u Vision2 是德国Keil公司开发的基于Windows环境的8051软件开发平台，它集项目管理、源程序编辑、程序调试于一体，是一个强大的集成开发环境。

u Vision2 支持Keil的各种8051工具，包括：C编译器，宏汇编译器、连接/定位器及Object-hex转换程序，可以帮助用户快速有效的实现嵌入式系统的设计与调试。

1.1硬件安装1、连接51CPU板，在实验箱右下角有三个插座：J1、J2、J3，用来连接51CPU板，在51CPU板上有一个小拨码开关：J18，是单片机的EA脚，是用来选择读片内还是片外ROM的，拨向左边为读片内ROM；拨向右边为读片外ROM。

2、KEIL仿真器与实验箱的连接：将KEIL仿真器40芯的排线连到51CPU板的40芯插座上，仿真器的USB连接线连到微机的USB口。

3、八段数码管右上角的两个拨码小开关是用来设置工作模式的，将两个拨码小开关同时拨向右边是选择51单片机工作模式，此时应拨向右边。

1.2新建一个项目文件首先点击Keil uVision2 ，进入uVision2界面。

点击工具栏Project选项中的New Project，准备开始建立自己的项目。

输入工程文件名称，并选择保存工程文件的目录。

为项目文件选择一个目标器件（如ATMEL89C51），如图所示。

用鼠标对项目工作区的目标1，点击右键在弹出的菜单中选择“为目标‘目标1’设置选项”如下图所示。

在“为目标‘目标1’设置选项”中，点击“调试”菜单，在此菜单中可选择是使用硬件仿真，还是软件仿真，连接实验箱做实验时选择硬件仿真，点击硬件仿真选项后面的[设置]选项，在此对对话框中选择串口和波特率，串口根据所连电脑来决定。

波特率为38400。

点击“文件/新建”创建源程序文件并输入程序代码。

软件仿真硬件仿真选择串口 选择波特率在文本框中输入原程序，如下图所示点击“文件/保存“对程序进行保存用鼠标对项目工作区的目标1，点击右键在弹出的菜单中选择添加文件到原代码组，如下图所示在弹出的添加文件框中，选择需要添加到项目中的文件点击编译连接的图标，对项目文件进行编译点击“调试/启动/停止调试”进入调试界面在调试界面中可以对程序进行单步或者全速运行的调试若要查看内存中的数据，点击“视图/存储器窗口”在此地址框中，输入不同的指令查看内部数据如果需要查看一些内部数据，在菜单栏点击[视图/存储窗口]。

单片机程序设计实验报告姓名：学号：专业班级：第二节课：实验一：1357，2468位置的灯交替闪烁一实验要求1357，2468位置的灯交替闪烁。

二硬件连接图与结果三原理简述程序直接控制LED各位置的灯亮灭，时间间隔简单的用了一个延时的语句。

四程序#include<reg51.h>main (){int i;P0=0XAA; //1357四个灯亮for (i=0;i<=25000;i++); //延时程序P0=0X55; //2468四个灯亮for (i=0;i<=25000;i++); //延时程序}五所遇问题与解决方式程序比较简单，没有遇到问题。

实验二：流水灯一实验要求流水灯，一个接一个的灯亮，亮到最后一个后，全部的灯亮，然后重头开始。

二硬件连接图与结果三原理简述程序定义第一个位置的灯亮，通过一个时间间隔，运用一个循环移位程序转移到下一个灯，移位7次后全部的灯亮，最后定义整个循环。

时间间隔简单的用了一个延时的语句。

因为移位时是直接补0，发送低电平不亮，所以直接移位达到要求。

四程序//流水灯#include<reg51.h>main (){int i,j;while(1){P0=0X01; //第1个灯亮for (i=0;i<=30000;i++); //延时程序for(j=0;j<=7;j++) //移位循环程序{P0=P0<<1; //移位for (i=0;i<=30000;i++); //延时程序}P0=0xff; //全亮for (i=0;i<=30000;i++); //延时程序}}五所遇问题与解决方式程序比较简单，没有遇到问题。

实验三：跑马灯一实验要求一个接一个的灯亮，前面亮过的等依旧亮，直到最后一个灯，最后重新开始，循环。

二硬件连接图与结果三原理简述程序定义第一个位置的灯亮，通过一个时间间隔，运用一个循环移位程序转移到下一个灯，移位7次后全部的灯亮，最后定义整个循环。
