塑料模具设计期中试卷(含答案)

塑料模具设计师知识试卷一、判断题1.我国国标规定,机械视图采用第一角投影法.2.注塑机锁模力不足时，容易发生制品飞边现象.3.对于模具设计者来说，模具型腔数量取决于经济因素和技术因素的综合考虑。

4.注塑模具顶出位置应设置在脱模力较小的地方，如靠近型芯,筋等等。

5.所有的塑料制件都可以使用强制脱模。

×6.分型面选择的最重要的原则是:必须开设在制品断面轮廓最大的地方。

否则，制品只能强脱或抽芯.×7.与流道平衡不同，冷却平衡是可以忽视的。

×8.在模具结构许可的情况下,冷却水孔数量尽量多，尺寸尽量大。

9.在其他条件相同的条件下，塑料收缩率越大,脱模阻力越大。

10.注塑模具中设置支撑柱的主要目的是给顶针板导向.11.模具导向零件中，导柱和导套的配合一般是过盈配合。

12.塑料件同轴度要求高的部份可分别设置在动模和定模内成型，有利于保证同轴度。

13.车削细长轴时,因为工件刚性很差，所以切削用量应适当减小。

14.为了提高CNC加工表面的精度，降低表面粗糙度，可以采用多次进给的方法,使最后一次进给的加工余量较小.15.切削三要素是指切削速度、走刀量和切削深度。

16.机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越大。

17.注塑制品发生烧焦现象的主要原因是注塑压力过大.18.圆筒形产品通常使用推板顶出。

19.斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。

20.排气槽通常设置在熔体最后充满的地方。

21.滑块斜导柱孔与斜导柱的配合一般采用过渡配合.22.流道末端的排气间隙一般比型腔末端排气间隙小.23.在其他条件相同的条件下，塑料与型芯的摩擦系数越大,脱模阻力越大。

24.塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。

25.一般地，立式注塑机所占的高度较大，卧式注塑机所占的长度较大。

26.多型腔注塑模具的流道平衡有自然平衡和流动平衡。

塑模模具考试试题及答案一、选择题（每题2分，共20分）1. 塑料模具的主要组成部分不包括以下哪一项？A. 型腔板B. 型芯C. 顶针D. 螺丝2. 在注塑成型过程中，以下哪个因素对产品的精度影响最大？A. 材料选择B. 注塑压力C. 模具温度D. 冷却时间3. 下列哪项不是塑料模具设计时需要考虑的因素？A. 塑料的流动性B. 塑料的收缩率C. 模具的强度D. 操作者的技术水平4. 注塑模具的浇口系统通常不包括以下哪个部件？A. 主浇道B. 分浇道C. 冷料井D. 型腔5. 在模具制造过程中，以下哪种材料通常不用于制作型腔？A. 钢B. 铝C. 铜D. 塑料6. 下列哪一项不是塑料模具的常见问题？A. 翘曲B. 缩水C. 熔接线D. 腐蚀7. 以下哪种冷却方式不属于塑料模具的冷却系统？A. 水冷B. 风冷C. 油冷D. 电冷8. 在塑料模具的顶出系统中，以下哪个部件不是必需的？A. 顶针B. 顶针板C. 弹簧D. 型腔板9. 以下哪种塑料不适合使用热流道系统进行注塑成型？A. ABSB. PCC. POMD. PVC10. 在模具设计中，以下哪种方法不用于提高模具的使用寿命？A. 使用耐磨损材料B. 表面硬化处理C. 减少模具的复杂度D. 增加模具的尺寸二、填空题（每题2分，共20分）11. 塑料模具的型腔数通常由________、________和________共同决定。

12. 注塑机的注射量应该________（大于/小于）模具所需的塑料量。

13. 塑料模具的排气系统的主要作用是________和________。

14. 在模具设计中，冷却管道的布局应________以确保制品的均匀冷却。

15. 塑料模具的分型面选择应尽量避免在制品的________。

16. 热流道系统中的分流板通常由________材料制成。

17. 塑料模具的顶出系统设计应确保制品的________和________。

18. 注塑成型过程中，背压的调整可以影响塑料的________和________。

《塑料成型工艺及模具设计》试卷及答案一、填空题1．在注射成型中应控制合理的温度，即 控制料筒、喷嘴 和 模具温度。

2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行 退火 和 调湿 处理。

3．塑料模具的组成零件按其用途可以分为 成型零件与 结构零件 两大类。

4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在 动模 上。

5．塑料一般是由 树脂 和 添加剂 组成。

6．塑料注射模主要用来成型 热塑性塑料件。

压缩成型主要用来成型 热固性塑料件。

7．排气 是塑件成型的需要，引气 是塑件脱模的需要。

8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。

9．凹模其形式有 整体式和组合式 两种类型。

10．导向机构的形式主要有 导柱导向和锥面定位 两种。

11．树脂分为 天然树脂和合成树脂。

12．注射模塑最主要的工艺条件，即“三要素”是 压力 、时间 和 温度 。

二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为（ D ）A 、5003cmB 、503cm C 、50kN D 、500kN2.注射机料筒温度的分布原则是什么？ （ A ）A 、前高后低B 、前后均匀C 、后端应为常温D 、前端应为常温3．热塑性塑料在常温下，呈坚硬固态属于（ A ）A 、玻璃态B 、高弹态C 、粘流态D 、气态4．下列不属于塑料模失效形式的是（ D ）？A 、变形B 、断裂C 、磨损D 、冷却5．凹模是成型塑件（ B ）的成型零件？A、内表面B、外表面C、上端面D、下端面6．球头铣刀主要用于加工塑料模具零件中的( D )内容？A、大平面B、孔C、键槽D、轮廓7．下列不属于注射模导向机构的是（ D ）？A、导柱B、导套C、导向孔D、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（ D ）？A、垂直B、相交C、相切D、重合9．下列不属于推出机构零件的是（ C ）？A、推杆B、复位杆C、型芯D、推板10．压缩模具中凸模的结构形式多数是（ B ）的，以便于加工制造。

《塑料成型模具设计》课程考试试卷六、计算题（每题20分，共20分）1.如图说明凹模抽真空成型、凸模抽真空成型、吹泡抽真空成型及压缩空气成型的工艺过程。

并且分析以下成型方法的特点。

答：《塑料成型模具设计》课程考试试卷评分标准及参考答案一、选择题(每题2分，共20分)1-5：CBAAC6-10：CACAA二、填空题（每空1分，共20分）1.流动性较好、布片、长纤维2.压力机3.凹模、塑粉达到熔融、配合4.承压、上模板、加料腔5.反料槽、集中流动6.尽量短、直流道大端直径、开模后塑件滞留7.分型面、嵌件附近、气体的最终聚集8.移动、固定三、判断题（每题1分，共10分）1.（√）2.（√）3.（×）4.（√）5.（×）6.（×）7.（×）8.（× )9.（×）10.（×）四、名词解释（每题5分，共10分）1．配合环答：配合环是凸模与凹模的配合部分。

2．溢式压缩模答：在压缩过程中，加压后多余的塑料会从分型面溢出而成为飞边的压缩模具。

五、简答题（每题5分，共20分）1．压注模根据设备和操作方法分类？答：普通压力机用压注模——按模具和液压机的连接形式可以分为移动式压注模、固定式压注模专用液压机用压注模——属于固定式模具，又可以分为两种形式，上加料腔压注模和下加料腔压注模。

2．压注成型原理。

答：把预热的原料放到加料腔内，塑料经过加热塑化，在压力机柱塞的压力下经过模具的浇注系统挤入型腔，型腔内的塑料在一定压力和温度下保持一定时间充分固化，得到所需的塑件。

在挤塑的时候加料腔的底部必须留有一定厚度的塑料垫，以提供压力传递。

3. 挤出模具包括什么？用于什么成型？其作用是什么?答：挤出模具主要包括挤出机头和定型模，分别用于成型和定型。

其中挤出机头就是成型工具，它主要有以下几个作用：（1）使来自挤出机的熔料由旋转运动变为直线运动。

（2）产生必要的压力，使挤出的物料密实。

塑料模具设计知识试题（满分100分，≥70分为合格）部门：姓名：工号：得分：一.判断题（共20题，正确的填√，错误的填X。

满分40分）（×）1.电火花加工可以避免电极损耗的问题。

（×）2.对于一模成腔的注塑模，若名型腔或各型芯其相应形状.尺寸都完全一致，则同一模成型后的制品其相应形状.尺寸显然也是完全一致的。

（√）3.精密级的加工中心重复定位精度可达到0.001mm。

（×）4.二板式结构的注塑划其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出来的；而三板式结构的注塑却是在同一个分型面的取出的。

（×）5.注塑模型腔和型芯的脱模斜度在任何情况下都必须控制在1°~3°范围内。

（×）6.粗加工.断续切削和承受冲击载荷时，为了保证切削刃的强度，应取较小的后角。

（×）7.注塑模的进料口大则收缩也大，进料口小则收缩也小。

（√）8.表面粗糙度符号表示表面是用去除材料的方法获得，表示表面是用不去除材料的方法获得。

（×）9.所谓前刀面磨损就是形成月牙洼的磨损，一般在切削速度较高，切削度较大的情况下，加工塑性金属材料时引起的。

（×）10. 参考点是机床上的一个固定点，与加工程序无关。

（×）11. 在钻孔中，加紧力作用的方向，应与钻头轴成垂直。

（×）12.从进料口注入的熔融料，由于型腔的表面散热而黏度下降，使流动性改善，因此流到末端时其迷人接强度提高。

（√）13.注塑模具中水道道路的大小和布局结构及加热.冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。

（×）14.低浓度乳化液在加工过程中主要起润滑作用，高浓度乳化液在加工过程中主要起冷却作用。

（√）15.聚碳酸酯PC熔体黏度较大，且在加热过程中具有明显的溶点，成型过程中宜选择较高的料筒温度和模具温度，以减少制品内部的残余内应力。

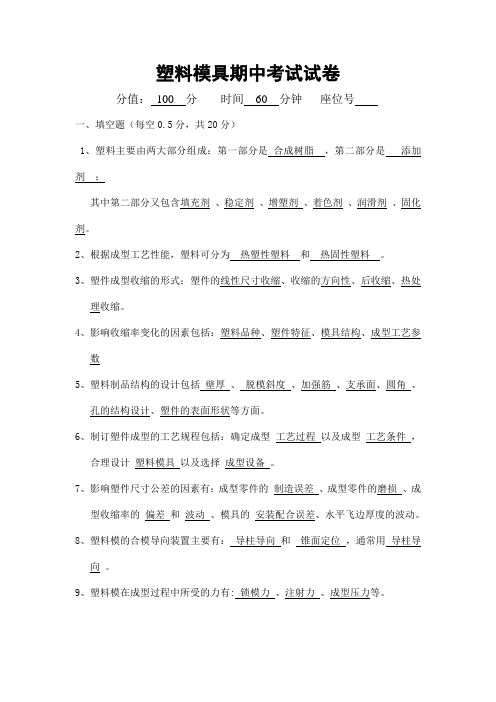

塑料模具期中考试试卷分值：100 分时间60 分钟座位号一、填空题（每空0.5分，共20分）1、塑料主要由两大部分组成：第一部分是合成树脂，第二部分是添加剂；其中第二部分又包含填充剂、稳定剂、增塑剂、着色剂、润滑剂、固化剂。

2、根据成型工艺性能，塑料可分为热塑性塑料和热固性塑料。

3、塑件成型收缩的形式：塑件的线性尺寸收缩、收缩的方向性、后收缩、热处理收缩。

4、影响收缩率变化的因素包括：塑料品种、塑件特征、模具结构、成型工艺参数5、塑料制品结构的设计包括壁厚、脱模斜度、加强筋、支承面、圆角、孔的结构设计、塑件的表面形状等方面。

6、制订塑件成型的工艺规程包括：确定成型工艺过程以及成型工艺条件，合理设计塑料模具以及选择成型设备。

7、影响塑件尺寸公差的因素有：成型零件的制造误差、成型零件的磨损、成型收缩率的偏差和波动、模具的安装配合误差、水平飞边厚度的波动。

8、塑料模的合模导向装置主要有：导柱导向和锥面定位，通常用导柱导向。

9、塑料模在成型过程中所受的力有: 锁模力、注射力、成型压力等。

二、判断题1、塑件壁厚一般在1- 6mm范围内，最大可到8mm。

（ T ）2、塑件精度要求高时，应采用较小的脱模斜度。

（ T ）3、加强筋的主要作用是在不增加壁厚的情况下加强塑件的强度和刚度。

（ T ）4、塑件上的螺纹要求强度较高时，可采用金属嵌件的形式；如果对它的强度要求不是很高时，可采用直接注射成型。

（ T ）5、为了使注射成型顺利进行，保证塑件质量，一般在注射之前要进行原料预处理、清洗料筒、预热嵌件和选择脱模剂等准备工作。

（ T ）6、注塑机的最大注射压力应稍大于塑件成型所需的注射压力，所以要对注射机的注射压力进行校核。

（ T ）7、完整的注射过程包括加料、塑化、注射、保压、冷却和脱模等几个步骤。

（ T ）8、注射机的最大注射量是以模塑聚苯乙烯为标准而规定的，由于各种塑料的密度和压缩比不同，因而实际最大注射量是随塑料不同而不同的。

注塑工艺与模具设计期中测试班级姓名学号一、填空1．注射模分流道设计时，从传热面积考虑，热固性塑料宜用__分流道；热塑性塑料宜用__分流道。

从压力损失考虑，__分流道最好，从加工方便考虑用____、__分流道。

2．注射模的排气方式有__和__等。

排气槽通常开设在型腔__的部位。

最好开在__，并在____一侧。

这样即使在排气槽内产生飞边，也容易随塑件脱出。

3．排气是塑件___的需要，引气是塑件____的需要。

二、名词解释：分型面：成型零件的工作尺寸：三、读图题1、认真阅读下列单分型面注塑模具装配图，回答问题。

1、指出件13、14的名称？2、件5、6的名称？3、件1、3的名称？5、推出机构零件5、9、10、11的名称？6、件4、12的名称及其作用？7、件7、8的名称？8、件15的名称？2、认真阅读下列单分型面注塑模具装配图，回答问题。

1、件1的名称？2、件2的名称及其作用？3、件3的名称？4、件4的名称？5、件5的名称？6、件6的名称？7、件7的名称？四、计算如图所示塑件，其材料为U165绝缘酚醛塑料粉，求该塑件压缩模的成型零件工作尺寸。

已知mm D 10.038.0148--=，mm D 15.040.0227--=，mm d 20.00118+=，mm d 25.010.028++=，mm C 13.033±=，mm h 26.00134=，mm h 18.00212=, ,mm H 020.0116-=,mm H 026.0238-=。

（已知：收缩率为0.6~1.0% 模具制造公差取3/∆=z δ，模具的磨损取δc =Δ/6注塑工艺与模具设计期中测试答案一、填空1．注射模分流道设计时，从传热面积考虑，热固性塑料宜用_梯形截面和半圆形截面_分流道；热塑性塑料宜用_圆形_分流道。

从压力损失考虑，_圆形截面_分流道最好，从加工方便考虑用__梯形__、_U型或矩形_分流道。

2．注射模的排气方式有_开设排气槽排气_和_利用模具分型面或模具零件的配合间隙自然排气_等。

塑料成型工艺与模具设计试题及答案1. 在注射成型中，合理的温度控制包括料筒、喷嘴和模具温度的控制。

2塑件需要进行塑后处理，常见的处理方式包括退火和调湿处理。

3塑料模具的组成零件可以分为成型零件和结构零件两大类，根据不同的用途进行分类。

4.在注射成型过程中，为了便于塑件的脱模，一般情况下让塑件留在动模上。

5塑料通常由树脂和添加剂组成。

6塑料注射模主要用于成型热塑性塑料件，而压缩成型主要用于成型热固性塑料件。

7排气是塑件成型的必要条件，而引气则是塑件脱模的必要条件。

8. 注射模的浇注系统包括主流道、分流道、浇口和冷料穴等组成。

9. 凹模的形式有整体式和组合式两种类型。

10. 导向机构的形式主要包括导柱导向和锥面定位两种。

11. 树脂分为天然树脂和合成树脂两种。

12. 注射模塑最主要的工艺条件是尸要素”，即压力、时间和温度。

1卧式注射机SX-Z-63/50中的50表示锁模力为SOOkN。

2. 注射机料筒温度的分布原则是前高后低。

3热塑性塑料在常温下呈坚硬固态，属于玻璃态。

4塑料模失效形式不包括冷却。

5. 凹模是成型塑件外表面的成型零件。

6球头铣刀主要用于加工塑料模具零件中的轮廓。

7. 注射模导向机构不包括推杆。

8主流道一般与注射机的喷嘴轴心线重合。

9. 推出机构零件不包括型芯。

10. 压缩模具中凸模的结构形式多数是整体式的，以便于加工制造。

11. 天然树脂包括松香。

12. 塑料模具结构零件不包括成型作用。

13. 稳定剂不包括树脂。

角，可以避免模具损坏和塑件表面不光滑的问题(3分）。

此外，圆角的设计还可以避免塑件在使用过程中刮伤人体或其他物品(1分）。

2.请简述多型腔模具的优缺点。

(10分）答：多型腔模具的优点是可以同时生产多个相同或不同的塑件，提高生产效率，降低成本(3分）；可以灵活调整模具的生产能力，适应不同的市场需求(2分）；同时还可以减少模具的占地面积和存储空间(2分）。

缺点是制造成本较高(1分）；需要更高的精度和稳定性(1分）；同时需要更多的注塑机和操作人员(1分）；还有可能出现一个腔位出现问题，影响整个生产线的正常运行(2分）。

一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。

5成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。

10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模，简称压缩模或压模。

12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。

三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。

塑料模具设计试卷（含答案）一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。

5成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。

10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模，简称压缩模或压模。

12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。

三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。
