液位计配套远传仪表XGZU—500型智能光柱指示数字显示调节报警仪使用说明书上海风雷自动化仪表有限公司前言XGZU—500系列光柱指示数字显示液位调节报警仪是我公司研制开发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪。

由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性极强的特点。

为用户选型，备品管理带来了方便。

该系列仪表还可配接各类变送器，可广泛适用于化工、石化、电力、冶金、轻纺、环保、城建等行业。

实现对被测对象的自动测量和显示及控制。

● 量程范围可自行任意方便设定（包括小数点位置）。

● 自动稳零系统，保证仪表长期稳定性。

● 软件进行调零和调满度，调校便捷。

● 无电位器等调整器件，使仪表稳定性、抗震动等性能都得到极大的改善。

● 仪表配置2个报警点，报警方式分为上限或下限可供选择，有越限声光报警和继电器接点输出。

一、主要技术性能● 输入信号：501（电阻型）0~5000Ω（根据配套液位计量程阻值设定约500Ω/m）503（电流型）4~20mA（可编量程），输入阻抗50Ω● 测量范围：四位LED数显：可编量程-1999~999951线光柱指示：0~100%指示● 供变送器电源：24VDC 40mA（限电流型）● 变送器输出电流：4~20mA（RL≤500Ω）（0~10mA RL≤1kΩ，限电阻型，订货时提出）● 基本误差：数字显示±0.5%FS +1个字光柱指示±1根线±4%设定误差±0.5%FS +1个字切换差±1%FS变送输出±0.5%FS● 显示分辨率0.01、0.1、1● 报警控制：面板有上限（H）、上上限（HH）、下限（L）、下下限（LL）报警灯及对应的输出继电器。

当显示值高于或低于用户设定的上、下限值时，对应的报警灯闪烁显示，且对应的继电器接点状态改变，同时伴有声响。

● 声响消除：当用户确认越限后，按任意键可消除声响。

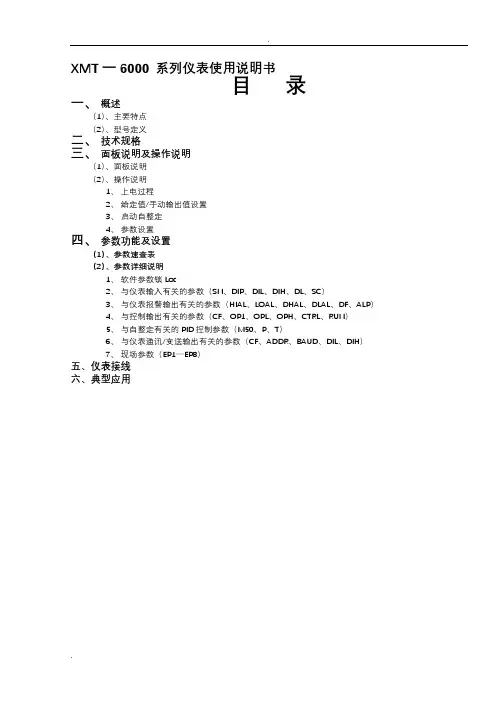

XMT — 6000 系列仪表使用说明书目录一、概述（1）、主要特点（2）、型号定义二、技术规格三、面板说明及操作说明（1）、面板说明（2）、操作说明1、上电过程2、给定值/手动输出值设置3、启动自整定4、参数设置四、参数功能及设置（1）、参数速查表（2）、参数详细说明1、软件参数锁Loc2、与仪表输入有关的参数（SN、DIP、DIL、DIH、DL、SC）3、与仪表报警输出有关的参数（HIAL、LOAL、DHAL、DLAL、DF、ALP）4、与控制输出有关的参数（CF、OP1、OPL、OPH、CTRL、RUN）5、与自整定有关的PID控制参数（M50、P、T）6、与仪表通讯/变送输出有关的参数（CF、ADDR、BAUD、DIL、DIH）7、现场参数（EP1—EP8）五、仪表接线六、典型应用XMT—6000D系列仪表使用说明书目录一、概述（1）、功能简述（2）、型号定义二、面板说明及操作说明（1）、面板说明（2）、操作说明1、设置程序2、设置参数3、显示及修改程序运行段号4、显示运行时间5、运行时修改程序曲线6、运行/暂停(run/HoLd)7、停止(StoP)8、自整定（AT）三、概念解释四、程序编排与操作（1）、时间设置（2）、给定值设置（3）、程序的输入操作（4）、运行多条曲线时程序的编排方法（5）、外部事件输入接口五、停电处理六、与XMT—6000系列仪表的不同之处1、系统运行参数2、参数设置权限选择Loc3、输出定义参数oP14、功能参数CF5、现场定义参数（EP1—EP8）6、仪表与计算机通讯XMT—6000系列仪表使用说明书一、概述（一）主要特点:◆采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。

适用于各种温度，压力，流量，液位, 湿度等的测量控制。

◆按国际标准制造，具备85—265VAC宽围输入的自由电源供选配，备有多种安装尺寸。

◆输入采用数字校正系统及自校准技术，测量精确稳定，消除了温漂及时漂引起的测量误差。

XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。

技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。

这是仪表的标准显示方式。

（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。

（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。

定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。

当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。

此时可用按住减键3秒钟重新启动一个定时周期。

只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。

一个定时周期结束后,由BL参数决定第二报警继电器的动作。

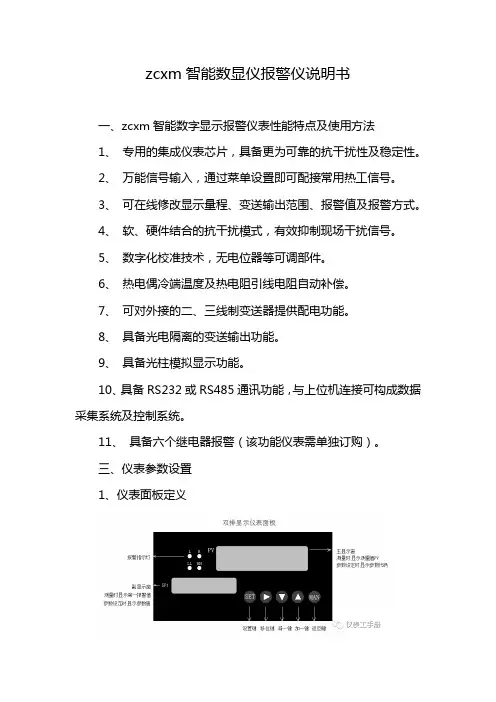

zcxm智能数显仪报警仪说明书一、zcxm智能数字显示报警仪表性能特点及使用方法1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可对外接的二、三线制变送器提供配电功能。

8、具备光电隔离的变送输出功能。

9、具备光柱模拟显示功能。

10、具备RS232或RS485通讯功能，与上位机连接可构成数据采集系统及控制系统。

11、具备六个继电器报警（该功能仪表需单独订购）。

三、仪表参数设置1、仪表面板定义a.显示区域定义双排数码管显示：在运行状态下，上排数码管显示测量值（PV），下排数码管显示上限报警值（SP1）。

参数设定状态下，上排数码管显示设置参数代码，下排数码管显示设置参数值。

光柱显示：显示测量值的百分比，双色光柱（液位）仪表底色为绿色，测量值为红。

指示灯功能定义：H上限报警指示；L下限报警指示；HH上上限报警指示；LL下下限报警指示。

在线性信号（4-20mA及1-5V)、热电偶、热电阻输入断线，或者输入信号超过测量量程时，仪表会以数码管闪烁的方式进行报警，并副显示窗显示闪烁的“OFF”。

b.键盘区域定义SET：仪表由正常运行状态转入参数设定状态。

MAN：在仪表运行状态下，先按SET键再按MAN键即进入参数设定状态，每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。

在设置参数过程中按此键可以退出当前所设置的参数而回到上一个参数。

如在设置过程中想退出设置状态，则同时按SET和MAN键即可。

注：48×48的仪表没有MAN键，用u键＋p键的组合代替（按住u键不松，再按一下p键即可）u：光标右移位键，设定状态时，每按一下该键，小数点向右移一位，小数点闪烁位为当前设定位，到个位位置后再按此键则自动循环到首位。

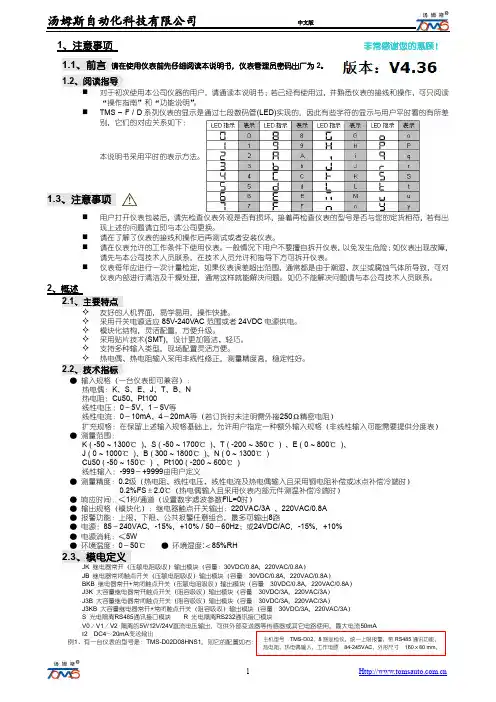

1、注意事项 非常感谢您的惠顾！ 1.1、前言 请在使用仪表前先仔细阅读本说明书，仪表管理员密码出厂为2。

1.2、阅读指导⏹ 对于初次使用本公司仪器的用户，请通读本说明书；若已经有使用过，并熟悉仪表的接线和操作，可只阅读“操作指南”和“功能说明”。

⏹TMS – F / D 系列仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：本说明书采用平时的表示方法。

1.3、注意事项⏹ 用户打开仪表包装后，请先检查仪表外观是否有损坏，接着再检查仪表的型号是否与您的定货相符，若有出现上述的问题请立即与本公司更换。

⏹ 请在了解了仪表的接线和操作后再测试或者安装仪表。

⏹ 请在仪表允许的工作条件下使用仪表。

一般情况下用户不要擅自拆开仪表，以免发生危险；如仪表出现故障，请先与本公司技术人员联系，在技术人员允许和指导下方可拆开仪表。

⏹仪表每年应进行一次计量检定，如果仪表误差超出范围，通常都是由于潮湿、灰尘或腐蚀气体所导致，可对仪表内部进行清洁及干燥处理，通常这样就能解决问题。

如仍不能解决问题请与本公司技术人员联系。

2、概述2.1、主要特点✧ 友好的人机界面，易学易用，操作快捷。

✧ 采用开关电源适应85V-240VAC 范围或者24VDC 电源供电。

✧ 模块化结构，灵活配置，方便升级。

✧ 采用贴片技术(SMT)，设计更加简洁、轻巧。

✧ 支持多种输入类型，现场配置灵活方便。

✧热电偶、热电阻输入采用非线性修正，测量精度高，稳定性好。

2.2、技术指标● 输入规格（一台仪表即可兼容）：热电偶：K 、S 、E 、J 、T 、B 、N 热电阻：Cu50、Pt100线性电压：0－5V 、1－5V 等线性电流：0－10mA 、4－20mA 等（若订货时未注明需外接250Ω精密电阻）扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规格（非线性输入可能需要提供分度表） ● 测量范围：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、 J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ ) Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ ) 线性输入：-999－+9999由用户定义● 测量精度：0.2级（热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿或冰点补偿冷端时）0.2%FS ±2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）● 响应时间：≤1秒/通道（设置数字滤波参数FiL=0时）● 输出规格（模块化）：继电器触点开关输出：220VAC/3A 、220VAC/0.8A ● 报警功能：上限、下限、公共报警任意组合，最多可输出8路● 电源：85－240VAC ，-15%，+10% / 50－60Hz ；或24VDC/AC ，-15%，+10% ● 电源消耗：≤5W● 环境温度：0－50℃ ● 环境湿度:＜85%RH2.3、模电定义JK 继电器常开（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ）JB 继电器常闭触点开关（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ）BKB 继电器常开+常闭触点开关（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ） J3K 大容量继电器常开触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） J3B 大容量继电器常闭触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ）J3KB 大容量继电器常开+常闭触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） S 光电隔离RS485通讯接口模块 R 光电隔离RS232通讯接口模块V0／V1／V2 隔离的5V/12V/24V 直流电压输出，可供外部变送器等传感器或其它电路使用，最大电流50mA I2 DC4～20mA 变送输出例1、有一台仪表的型号是：TMS-D02D08HNS1，则它的配置如右：主机型号：TMS-D02，8路巡检仪，统一上限报警，带RS485通讯功能，热电阻、热电偶输入，工作电原：84-245VAC ，外形尺寸：160×80 mm ，3、仪表安装3.1、安装尺寸（单位：mm）示意图如图，尺寸数据如左表：3.2、接线（请以实物的接线为准）F型：D型：4、操作指南4.1、面板说明4.2、仪表工作状态仪表的几种工作状态如右下图所示：注：仪器在正常工作时（即下显示窗巡回显示通道号），短按一次进入暂停状态通过按和来实现查看某一通道的测量值；再按一次转为正常工作状态。

数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F.S，并具备调校、数字滤波功能适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。

报警灵敏度独立设定变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用2、型号规格3、技术规格3、技术规格电源：85V AC~265V AC，100V DC~380V DC，功耗小于4W工作环境：0℃~50℃，湿度低于85%R.H，无结露。

显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★注：0~10VDC输入，订货时需说明，此时仪表不能万能输入电压0~5VDC-1999~9999电流4~20mA-1999~9999 1~5VDC 0~10mA0~10VDC 0~20mA热电阻Pt100 -200.0~500.0℃热电偶K -100~1300℃Cu100 -50.0~150.0℃S 0~1700℃Cu50 -50.0~150.0℃R 0~1700℃BA1 -200.0~650.0℃ B 500~1800℃BA2 -200.0~500.0℃ E -100~800℃G53 -50.0~150.0℃J -100~1100℃T -100~400℃基本误差：小于0.5%F.S测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。

负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。

外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。

单回路数字显示控制仪使用说明书U-HSX5100-ZXCN1 1.产品介绍单回路数字显示控制仪采用全自动贴片封装工艺，具有很强的抗干扰能力。

设计了双屏LED数码显示，显示内容更丰富。

可与各类传感器、变送器配合使用，实现对温度、压力、液位、速度、力等物理量的测量显示，输出功能包括：报警控制、模拟变送、485/232通讯等等，比传统的数显仪表还新增加了还原出厂默认参数，操作更简便，适用更广泛。

2.技术参数表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制≤30mA输入电压最大限制≤6V输出输出信号电流电压继电器24V配电或馈电输出负载能力≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/0.6（小）DC24V/0.6A（小）AC220V/3A（大）DC24V/3A（大）见备注≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式-1999～9999测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体工作电源AC100～240V（开关电源），（50-60HZ）；DC20～29V（开关电源）功耗≤5W结构标准卡入式通讯采用标准MODBUS通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器备注：外形尺寸为D、E、H的仪表继电器输出时允许负载能力为AC220V/0.6A，DC24V/0.6A。

3.仪表的显示面板与功能键图1（1）仪表外形尺寸及开孔尺寸：表2外形尺寸/代码开孔尺寸外形尺寸/代码开孔尺寸160*80mm（横式）/A152*76mm72*72mm（方式）/F68*68mm 80*160mm（竖式）/B76*152mm48*48mm（方式）/H45*45mm 96*96mm（方式）/C92*92mm160*80mm（横式光柱）/K152*76mm 96*48mm（横式）/D92*45mm80*160mm（竖式光柱）/L76*152mm 48*96mm（竖式）/E45*92mm96*96mm（方式光柱）/M92*92mm （2）数码管PV显示窗：显示测量值；在参数设定状态下，显示参数符号SV显示窗：显示输入分度号、报警值等，可根据要求自行选择显示；在参数设定状态下，显示设定参数值。

ZN系列数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪∙通过ISO9001:2000国际质量体系认证∙中华人民共和国计量器具生产制造许可证∙通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (15)六、仪表的校准 (22)七、仪表报警的设置 (24)八、仪表的故障处理 (27)九、仪表的安装 (30)十、仪表的定货与随机附件 (31)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

XMT-2000系列智能数显报警仪使用说明书昆山市高新自动化仪表有限公司一、概述●该系列数字显示控制仪主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。

●该系列仪表采用数字校正系统，测量精确稳定，可扩展使用各种非线性传感器。

●丰富的功能，任意输入信号规格，多种输出规格及多种报警设置方式，能广泛满足各种用户需要。

●采用不挥发性存储器进行掉电保护，参数可长期可靠地保存。

●仪表采用全开放式用户自设定界面。

●标准信号输入时，显示量程可编程，变送输出时，输出状态刻度可根据用户需要自行设定。

●仪表因断阻、断偶及其它断信号，仪表屏面会不停闪烁。

二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100, Cu50, Cu100, BA1,BA2,G或远传压力电阻电偶信号：各种规格的热电偶如：K,E,S,B,J,T,EA2,N等电压信号：0-5V、1-5V、0-20mV-200mV等电流信号：0-10mA、4-20mA等●测量范围：-1999-9999字●测量精度：0.2%FS±1字或0.5%FS±1字，分辨率：末位±1字●显示方式：-1999-9999设定值显示，-1999-9999测量值显示，发光二极管工作状态显示●输出信号：模拟量输出：0-10mA负载≤1KΩ，4-20mA负载≤500Ω0-5V负载≤750Ω，1-5V负载≤500Ω开关量输出：继电器控制输出（AC220V/3A无感负载）●报警方式：可选择继电器报警方式包括：上下限报警方式上限上上限报警方式下限下下限报警方式上上限上限下限下下限报警方式●恒压电源输出：DC24V电源供二线制变送器使用●使用环境：环境温度：0-50℃，相对湿度：85%RH以下，避免强腐蚀性气体电源电压：AC220V±10% 50HZ±2HZAC90V-260------开关电源DC24V±2V------开关电源●功耗：约5W●重量：约0.5kg●仪表结构：外形：160×80×120mm 80×160×120mm 96×96×120mm 72×72×120mm 96×48×120mm 48×48×120mm 开孔：152×76mm 76×152mm 92×92mm 68×68mm92×44mm 44×44mm三、操作指南1、仪表面板量程单位测量值显示器设定值显示器键盘2、名称及功能内容3、操作方式●正确接线：请参照仪表随机接线图接妥输入、输出及电源线，● 仪表上电：此仪表无电源开关，接入电源即可进入工作状态 ● 一级参数的设定（单显示无）仪表在过程量测量显示状态下，按参数设定状态及各参数列示如表 注：参数设定时，PV 显示器作为参数符号显示器，SV 显示器将作为设定参数值显示器注:用以上操作方法可继续分别设定其它各项参数 二级参数的设定：仪表在正常运行状态下，先按出现：“SEL 、555”字样，将默认数“555三键改为“587”字样，再按键即可进入二级参数的菜单形式，参数设定状态和各参数列示如表☆输入类型☆抗干扰模式☆报警方式☆模拟输出仪表各项基准点的校验菜单的操作此菜单操作主要是仪表长期使用，出现测量值跟实际值偏差较大，可用此菜单操作修正。

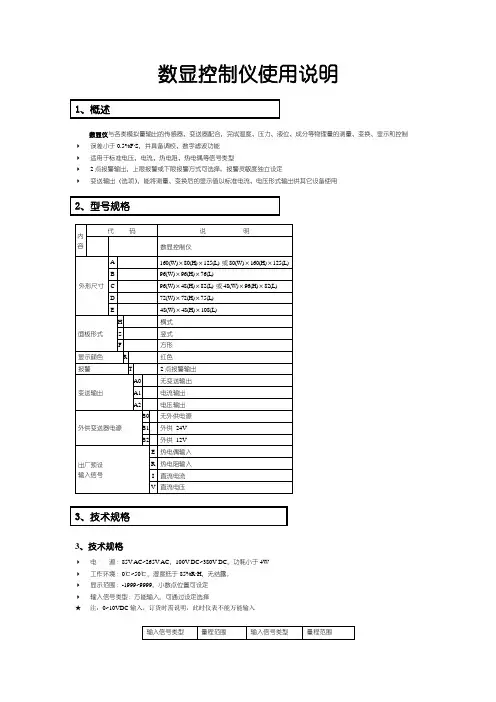

数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。

报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。

显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。

负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。

外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。

（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。

数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合,完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于０．5%F.S,并具备调校、数字滤波功能适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。

报警灵敏度独立设定变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用2、型号规格3、技术规格3、技术规格电源：8５ＶAC～２65ＶＡＣ，1００ＶDC~38０V ＤC,功耗小于4W工作环境:0℃~50℃,湿度低于85%R．H,无结露。

显示范围:-1９９9~9999,小数点位置可设定输入信号类型：万能输入,可通过设定选择★注：0~10VDC输入，订货时需说明，此时仪表不能万能输入电压0~5VDC－１９9９~9９99电流4~２0ｍＡ-19９9～999９1~5VDC 0~10ｍA0~10VDＣ0～20mA热电阻Pｔ100 -2０0.０~５０0.0℃热电偶K -100～13０0℃Cｕ100 -50.0～１50.0℃S 0~1７0０℃Ｃｕ５0 -50．0~150．0℃R 0~17０0℃BA1 -２００.0~650.0℃B 500～1800℃ＢＡ2 －２00．0~500.0℃E -１00～800℃Ｇ53 －５0.0~150.0℃J -１0０~1100℃Ｔ-１00~400℃基本误差：小于０.５%F.S测量控制周期:0.2秒报警输出:2点继电器输出，触点容量2２0ＶAC,3A变送输出光电隔离4mA~２０mA，0ｍA~10ｍA,0ｍＡ~２０mA直流电流输出,通过设定选择。

负载能力大于600Ω １V~5V,0V～５V,0V～10V直流电压输出,需订货时注明输出分辨力：1/100０，误差小于±0.5% F.S★变送输出为选项功能,只有订购选择后,仪表才具有此功能。

外供电源用于给变送器供电,输出值与标称值的误差小于±5％,负载能力大于50mＡ其它规格,需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
