临时用电线路接法和配电箱配置标准图一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注：该类刀闸已不允许使用，本文主要介绍线路布置走向，还请理解！5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。

6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。

7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。

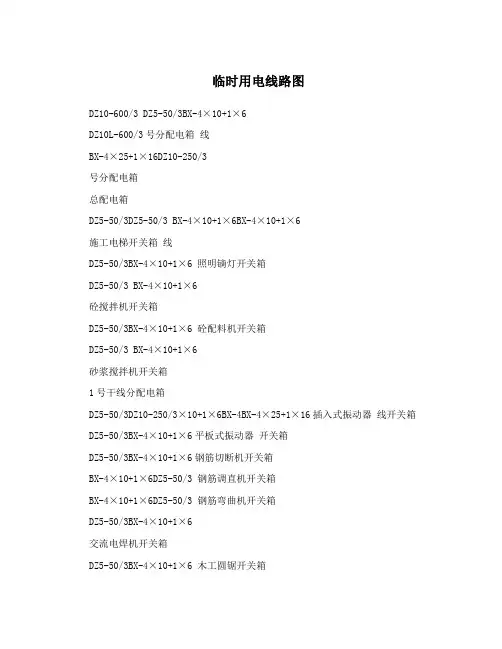

临时用电线路图DZ10-600/3 DZ5-50/3BX-4×10+1×6DZ10L-600/3号分配电箱线BX-4×25+1×16DZ10-250/3号分配电箱总配电箱DZ5-50/3DZ5-50/3 BX-4×10+1×6BX-4×10+1×6施工电梯开关箱线DZ5-50/3BX-4×10+1×6 照明镝灯开关箱DZ5-50/3 BX-4×10+1×6砼搅拌机开关箱DZ5-50/3BX-4×10+1×6 砼配料机开关箱DZ5-50/3 BX-4×10+1×6砂浆搅拌机开关箱1号干线分配电箱DZ5-50/3DZ10-250/3×10+1×6BX-4BX-4×25+1×16插入式振动器线开关箱DZ5-50/3BX-4×10+1×6平板式振动器开关箱DZ5-50/3BX-4×10+1×6钢筋切断机开关箱BX-4×10+1×6DZ5-50/3 钢筋调直机开关箱BX-4×10+1×6DZ5-50/3 钢筋弯曲机开关箱DZ5-50/3BX-4×10+1×6交流电焊机开关箱DZ5-50/3BX-4×10+1×6 木工圆锯开关箱2号干线分配电箱DZ5-50/3DZ15L-30/3BX-4×10+1×6BV-4×4+1×2.5施工电梯线施工电梯开关箱Hk1-15/3DZ10L-100/3BX-4×10+1×6BX-4×10+1×6 照明镝灯线照明镝灯开关箱DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×4+1×2.5混凝土搅拌机线混凝土搅拌机开关箱 - 2 -DZ5-20/3DZ15L-30/3 BV-4×2.5+1×1.5BX-4×10+1×6 灰浆搅拌机线灰浆搅拌机开关箱DZ5-20/3DZ15L-30/3BX-4×10+1×6BV-4×1+1×0.75 钢筋弯曲机线开关箱钢筋弯曲机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75钢筋切断机线开关箱钢筋切断机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×2.5+1×1.5平板式振动器线平板式振动器开关箱- 3 -DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×2.5+1×1.5 插入式振动器线插入式振动器开关箱DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75钢筋调直机线开关箱钢筋调直机DZ5-50/3DZ10L-100/3BX-4×10+1×6BX-4×10+1×6 交流电焊机线开关箱交流电焊机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75木工圆锯线开关箱木工圆锯- 4 -。

*****临时用电接线标准一、与生产用电共用系统的临时用电1、示意图2、配置标准和要求总电源箱标准配置：必须有：总隔离开关、电度表（检定合格并在有效期内）、带漏电保护的总断路器、分路隔离开关、带漏电保护的分路断路器、三相电压表、总电流表、零母排、地母排、锁具、外壳带防雨裙边、带电危险指示。

建议有：三相带电指示灯、绝缘胶垫。

总配电箱上张贴或者备有的标记、检查表有：必须现场张贴的：总开关箱合格证、天利高新设备机具使用证、总开关箱编号、带电危险标识、电工证复印件、负责人及电工姓名联系电话、一次系统图（箱门内侧）；可现场夹带的：临时用电票、临时用电检查表、漏电保护检查记录、箱内元器件合格证（包括总配电箱、二级配电箱、三级开关箱内所有元器件）。

二、自备发电机组的临时用电（带多台用电设备）1、示意图2、配置标准和要求二级配电箱标准配置：必须有：总隔离开关、带漏电保护的总断路器、分路隔离开关、带漏电保护的分断路器、零母排、地母排、锁具、外壳带防雨裙边、带电危险指示。

建议有：绝缘胶垫。

二级配电箱上张贴或者备有的标记、检查表有：必须现场张贴的：开关箱合格证、天利高新设备机具使用证、开关箱编号、带电危险标识、负责人及电工姓名联系电话、一次系统图（箱门内侧）、漏电保护检查记录。

三、自备发电机组的临时用电（带单一设备）1、示意图Array2三级开关箱标准配置：必须有：隔离开关、带漏电保护的断路器；锁具、外壳带防雨裙边、带电危险指示；当断路器是具有可见分断点时，可不另设置隔离开关。

建议有：绝缘胶垫。

三级开关箱上张贴或者备有的标记、检查表有：必须现场张贴的：开关箱合格证、天利高新设备机具使用证、开关箱编号、带电危险标识、负责人及电工姓名联系电话、漏电保护检查记录。

四、拖拉焊12、拖拉焊连接电缆必须完好无损，绝缘良好。

3、拖拉焊接线端头必须紧固可靠，绝缘护套保护完好，绝缘完好。

4、一般的拖拉焊设备禁止当做临时发电设备使用，但如果拖拉焊有临时供电转换开关（焊接功能与临时发电功能转换，不同时使用），可以当做临时发电设备使用。
