临时用电接线教程

施工现场临时用电配电设置及应急电工必须经过国家现行标准考核合格后，持特种作业操作证上岗。

安装、巡检、维修或拆除临时用电设备和线路必须由电工完成，并应有人监护。

电工应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：1、使用电器设备前必须穿戴和配备好相应的劳动防护用品，并应检查电器装置和保护设施，严禁设备带“缺陷”运转。

2、保管和维护所用设备，发现问题及时报告解决。

3、暂时停用设备的开关箱必须分断断路器开关，并应关门上锁。

4、移动电器设备时，必须经电工切断电源并做妥善处理后进行。

比如将开关箱箱门锁好，在开关箱箱门位置悬挂“正在检修，请勿合闸”等。

使用材料：五芯电缆、四芯电缆、三芯电缆、单股电线、黄绿相间双色专用PE线、配电箱、电表、断路器、漏电保护器、PE线端子排、N线端子排、接地极等。

一、外电线路的架设所有在建工程不得在外电架空线路的正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。

结构物（含脚手架）的周边与外电架空线路之间最小安全操作距离：小于1KV为4米、1~10KV为6米，A1、A2通道存在这种情况。

外电线路与机动车道路面垂直最小安全距离为：小于1KV为6米、1~10KV为7米，A1、A2也存在。

吊车（含被吊物件）或砼泵车的任何部位与架空线路的最小安全距离为：小于1KV为1.5米，1~10KV为3米。

A1、A2也存在。

施工现场不得使用裸线、花线。

埋地线路最小埋设深度为0.7米，并在埋设电缆上方插警示牌（下有电缆）。

电缆不得直接敷设在钢筋、钢管、槽钢等金属构件上，必须这样敷设时，应加穿塑料套管保护并保证电缆不受力。

穿越道路时，电缆需穿钢管保护。

所穿套管的内径不得小于被穿电缆外径的1.5倍。

埋地电缆出、入地面时也必须穿管保护，管道长度出地面直接接用电机具或不小于2米。

二、接地（PE线）本工程采用TN-S接零保护系统，即：工作零线（N线）与保护零线（PE线）分开设置的接零保护系统。

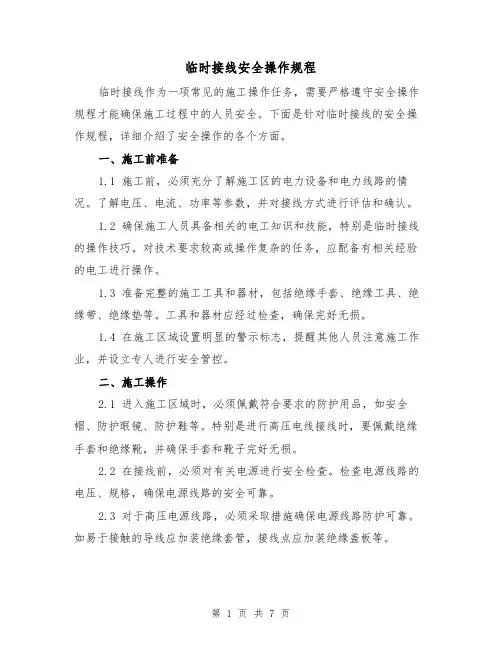

临时接线安全操作规程临时接线作为一项常见的施工操作任务，需要严格遵守安全操作规程才能确保施工过程中的人员安全。

下面是针对临时接线的安全操作规程，详细介绍了安全操作的各个方面。

一、施工前准备1.1 施工前，必须充分了解施工区的电力设备和电力线路的情况。

了解电压、电流、功率等参数，并对接线方式进行评估和确认。

1.2 确保施工人员具备相关的电工知识和技能，特别是临时接线的操作技巧。

对技术要求较高或操作复杂的任务，应配备有相关经验的电工进行操作。

1.3 准备完整的施工工具和器材，包括绝缘手套、绝缘工具、绝缘带、绝缘垫等。

工具和器材应经过检查，确保完好无损。

1.4 在施工区域设置明显的警示标志，提醒其他人员注意施工作业，并设立专人进行安全管控。

二、施工操作2.1 进入施工区域时，必须佩戴符合要求的防护用品，如安全帽、防护眼镜、防护鞋等。

特别是进行高压电线接线时，要佩戴绝缘手套和绝缘靴，并确保手套和靴子完好无损。

2.2 在接线前，必须对有关电源进行安全检查。

检查电源线路的电压、规格，确保电源线路的安全可靠。

2.3 对于高压电源线路，必须采取措施确保电源线路防护可靠。

如易于接触的导线应加装绝缘套管，接线点应加装绝缘盖板等。

2.4 进行接线时，必须确保设备或线路已经断电，并采取措施防止误操作导致电源再次通电。

如在机械设备上加锁，或在电源线上加锁。

2.5 进行临时接线时，必须按照正确的接线方式进行操作。

接线时要注意线缆的连接方式，确保连接牢固可靠。

2.6 完成接线后，必须进行线路和接线点的检查，确保没有漏接、错接等问题。

接线部位应加固，防止因接线不牢导致松动和脱落。

2.7 完成临时接线后，必须对操作区域进行清理。

清理时要确保不影响线路和设备的正常运行，并保持施工区域的整洁有序。

三、施工结束后3.1 在施工工作结束后，检查临时接线的工作质量和接线点的安全性。

如果发现问题，必须立即进行修复或更换。

3.2 拆除临时接线前，必须确保电源已经切断，并采取措施防止误操作导致电源再次通电。

临时用电线路接法和配电箱配置标准图一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注：该类刀闸已不允许使用，本文主要介绍线路布置走向，还请理解！5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。

6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。

7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。

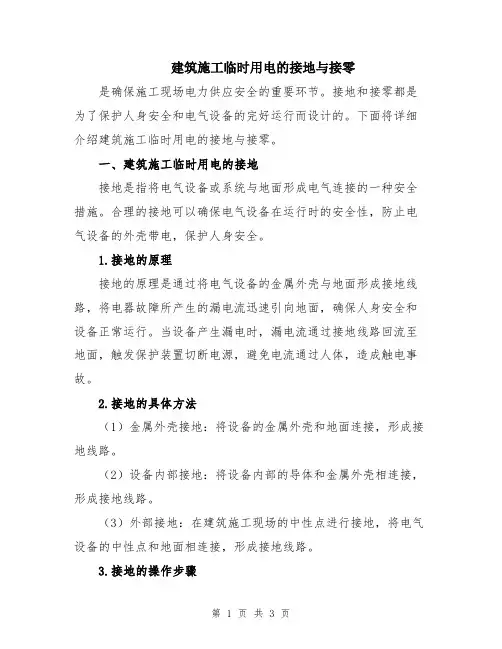

建筑施工临时用电的接地与接零是确保施工现场电力供应安全的重要环节。

接地和接零都是为了保护人身安全和电气设备的完好运行而设计的。

下面将详细介绍建筑施工临时用电的接地与接零。

一、建筑施工临时用电的接地接地是指将电气设备或系统与地面形成电气连接的一种安全措施。

合理的接地可以确保电气设备在运行时的安全性，防止电气设备的外壳带电，保护人身安全。

1.接地的原理接地的原理是通过将电气设备的金属外壳与地面形成接地线路，将电器故障所产生的漏电流迅速引向地面，确保人身安全和设备正常运行。

当设备产生漏电时，漏电流通过接地线路回流至地面，触发保护装置切断电源，避免电流通过人体，造成触电事故。

2.接地的具体方法（1）金属外壳接地：将设备的金属外壳和地面连接，形成接地线路。

（2）设备内部接地：将设备内部的导体和金属外壳相连接，形成接地线路。

（3）外部接地：在建筑施工现场的中性点进行接地，将电气设备的中性点和地面相连接，形成接地线路。

3.接地的操作步骤（1）选择合适位置：选择符合规范要求的接地位置，确保设备和接地之间的导线长度不超过规定范围。

（2）铺设接地导线：通过埋地或架空方式将导体与设备的金属外壳连接。

（3）接地导线的截面积：接地导线的截面积应根据电气设备的额定电流和接地电阻要求来确定。

（4）接地电阻的测量：使用万用表或专用接地电阻测试仪测量接地电阻，确保接地电阻符合规范要求。

二、建筑施工临时用电的接零接零是指将电气设备的中性点与地面形成电气连接的一种安全措施。

接零的主要目的是确保电气系统的中性点电位与大地的电位相等，避免电流通过人体和设备造成危害。

1.接零的原理接零的主要原理是通过将电气设备的中性点与接地线路连接，使中性点电势与大地电势相等，防止产生触电和漏电现象，确保人身安全和设备正常运行。

2.接零的具体方法（1）建立中性导线：建立中性导线，保证电气设备中性点电势稳定。

（2）中性线与地线连接：将中性导线与地线通过相配合的接触器连接，确保中性点与地的接地电位相等。

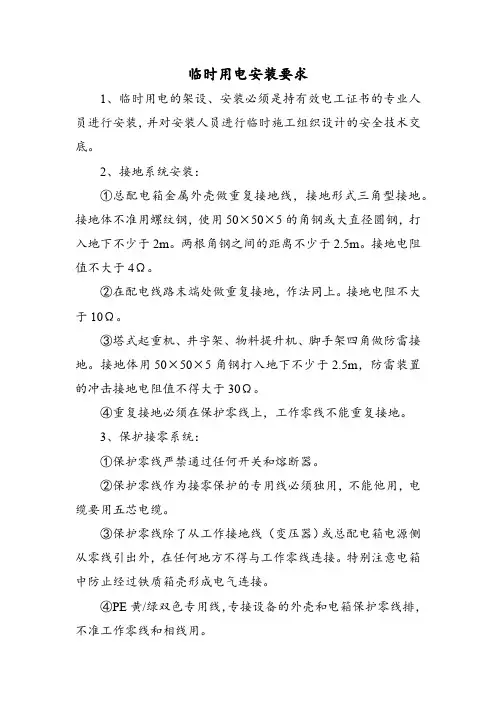

临时用电安装要求1、临时用电的架设、安装必须是持有效电工证书的专业人员进行安装，并对安装人员进行临时施工组织设计的安全技术交底。

2、接地系统安装：①总配电箱金属外壳做重复接地线，接地形式三角型接地。

接地体不准用螺纹钢，使用50×50×5的角钢或大直径圆钢，打入地下不少于2m。

两根角钢之间的距离不少于2.5m。

接地电阻值不大于4Ω。

②在配电线路末端处做重复接地，作法同上。

接地电阻不大于10Ω。

③塔式起重机、井字架、物料提升机、脚手架四角做防雷接地。

接地体用50×50×5角钢打入地下不少于2.5m，防雷装置的冲击接地电阻值不得大于30Ω。

④重复接地必须在保护零线上，工作零线不能重复接地。

3、保护接零系统：①保护零线严禁通过任何开关和熔断器。

②保护零线作为接零保护的专用线必须独用，不能他用，电缆要用五芯电缆。

③保护零线除了从工作接地线（变压器）或总配电箱电源侧从零线引出外，在任何地方不得与工作零线连接。

特别注意电箱中防止经过铁质箱壳形成电气连接。

④PE黄/绿双色专用线，专接设备的外壳和电箱保护零线排，不准工作零线和相线用。

⑤保护零线在架空线中排列一定要按标准进行，面向负荷从左侧起为A，O（N），B，C，O b（PE）；动力照明两个横担上分别架设时，最下层面向负荷最右边的导线为保护零线。

O b （PE）。

4、配电线路：1）、架空线路的安全要求：架空线路由导线、绝缘、横担及电杆组成。

①架空线路必须采用绝缘铝线、绝缘铜线。

②架空线的挡距不得大于35m。

线间距离不得少于0.3m。

③架空线弧线最低处于地面的最小垂直距离施工现场4m以上，机动车道6m以上。

④架空线路的最小载面选择除必须满足负荷需要外，还应考虑机械作业强度，用作架空线路的绝缘铝线不少于16mm2，绝缘铜线载面不少于10mm2。

橡胶软线用钢绞线吊环悬挂，挡距内不得有接头。

⑤架空线路相序排列，面向负荷从左侧起L1，N，L2，L3，PE。

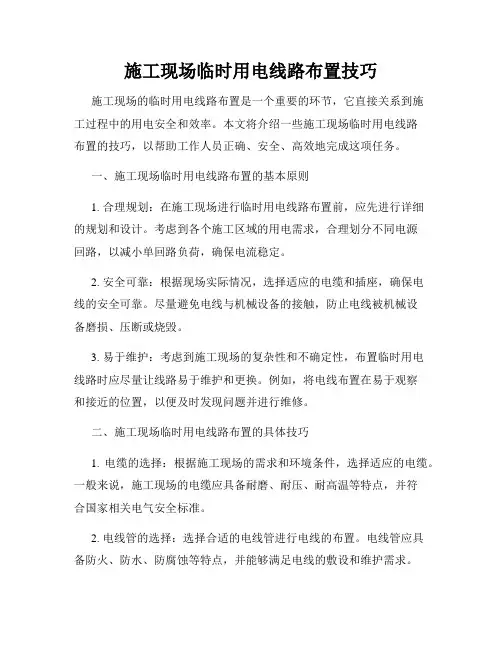

施工现场临时用电线路布置技巧施工现场的临时用电线路布置是一个重要的环节，它直接关系到施工过程中的用电安全和效率。

本文将介绍一些施工现场临时用电线路布置的技巧，以帮助工作人员正确、安全、高效地完成这项任务。

一、施工现场临时用电线路布置的基本原则1. 合理规划：在施工现场进行临时用电线路布置前，应先进行详细的规划和设计。

考虑到各个施工区域的用电需求，合理划分不同电源回路，以减小单回路负荷，确保电流稳定。

2. 安全可靠：根据现场实际情况，选择适应的电缆和插座，确保电线的安全可靠。

尽量避免电线与机械设备的接触，防止电线被机械设备磨损、压断或烧毁。

3. 易于维护：考虑到施工现场的复杂性和不确定性，布置临时用电线路时应尽量让线路易于维护和更换。

例如，将电线布置在易于观察和接近的位置，以便及时发现问题并进行维修。

二、施工现场临时用电线路布置的具体技巧1. 电缆的选择：根据施工现场的需求和环境条件，选择适应的电缆。

一般来说，施工现场的电缆应具备耐磨、耐压、耐高温等特点，并符合国家相关电气安全标准。

2. 电线管的选择：选择合适的电线管进行电线的布置。

电线管应具备防火、防水、防腐蚀等特点，并能够满足电线的敷设和维护需求。

3. 回路划分：根据施工现场的实际情况，将临时用电线路划分为不同的回路，以减小单回路负荷。

每个回路的负荷应根据电器设备的功率和用电量进行合理调配，以达到用电平衡和线路安全稳定的目的。

4. 接线箱的设置：合理设置接线箱，方便用电设备的接入和管理。

接线箱应符合国家相关规范和标准，具备防水、防尘、防火等特点。

5. 插座的布置：根据施工现场的需要，合理布置插座。

插座要固定在安全可靠的位置，避免放置在易受损坏或易引起安全事故的地方。

6. 临时用电线路的标识：对临时用电线路进行明显标识，以方便工作人员识别和操作。

标识应采用明确的符号和文字，确保易读易懂。

7. 接地保护：施工现场的临时用电线路应采取有效的接地保护措施，确保人身安全。

从变压器到配电箱！临时用电线路接法和配电箱配置标准图！一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注：该类刀闸已不允许使用，本文主要介绍线路布置走向，还请理解！5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。

6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。

7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。

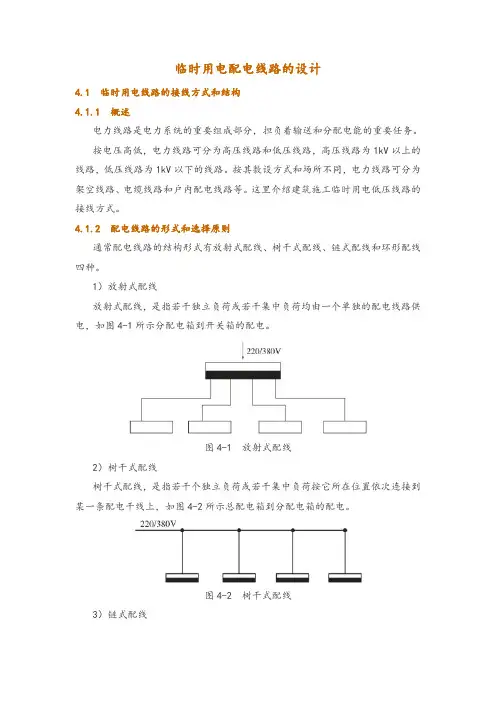

临时用电配电线路的设计4.1 临时用电线路的接线方式和结构4.1.1 概述电力线路是电力系统的重要组成部分，担负着输送和分配电能的重要任务。

按电压高低，电力线路可分为高压线路和低压线路，高压线路为1kV以上的线路，低压线路为1kV以下的线路。

按其敷设方式和场所不同，电力线路可分为架空线路、电缆线路和户内配电线路等。

这里介绍建筑施工临时用电低压线路的接线方式。

4.1.2 配电线路的形式和选择原则通常配电线路的结构形式有放射式配线、树干式配线、链式配线和环形配线四种。

1）放射式配线放射式配线，是指若干独立负荷或若干集中负荷均由一个单独的配电线路供电，如图4-1所示分配电箱到开关箱的配电。

图4-1 放射式配线2）树干式配线树干式配线，是指若干个独立负荷或若干集中负荷按它所在位置依次连接到某一条配电干线上，如图4-2所示总配电箱到分配电箱的配电。

图4-2 树干式配线3）链式配线链式配线，是一种类似树干式的配电线路，但各负荷和干线之间并不是独立支接，因此，当某处连接发生故障，便会影响后面设备的用电，如图4-3所示。

链式配线适用于距离较近且不太重要的小容量负荷场所，但链式独立负荷不宜超过3～4个。

图4-3 链式配线4）环形配线环形配线，是指若干变压器低压侧通过联络线和开关接成环状配电线路，如图4-4所示。

图4-4 环形配线5）配电线路形式的选择原则（1）采用架空线路时，由总配电箱至分配电箱宜采用放射-树干式配线，由分配电箱至开关电箱可采用放射-树干式配线或放射-链式配线。

（2）采用电缆线路时，由总支配电箱至分支配电箱宜采用放射式配线，由分配电箱至开关箱可采用放射式配线或放射-链式配线。

（3）采用架空-电缆混合线路时，可综合运用上述原则确定。

（4）采用多台专用变压器供电，规模较大，且属于重要工程的实施现场，可考虑采用环形配线形式。

4.1.3 临时用电线路的结构电力线路从结构上分，有架空线路和电缆线路。

由于架空线路与电缆线路相比有较多的优点，如成本低，投资少，安装容易，维护和检修方便，易于发现和排除故障，所以架空线路在建筑施工现场临时用电中广泛采用。

临时接线安全操作规程范文1. 操作前1.1 工作前，必须确认操作人员已经取得相应的工作资质和操作证书，并熟悉临时接线操作规程。

1.2 确保临时接线设备符合安全要求，无损坏和漏电等现象。

1.3 确保工作区域内没有可燃性物质和易燃物质，并清除工作区域内的杂物。

1.4 在临时接线之前，必须进行安全告知，明确各个操作人员的职责和工作要求。

2. 临时接线操作2.1 操作人员必须正确佩戴个人防护装备，包括安全帽、安全眼镜、耐酸碱手套等。

2.2 在进行临时接线操作前，必须进行电气设备的停电操作，并采取相应的锁定措施，确保设备处于安全状态。

2.3 操作人员在进行临时接线之前，必须先使用验电器对电源进行检测，确保电源已经完全断开。

2.4 在进行临时接线时，操作人员必须保持手部干燥，以防止电流通过湿润的手部造成触电事故。

2.5 在进行临时接线操作之前，必须确认电源线和设备线的标识清晰可见，并且符合正确的接线要求。

2.6 在进行临时接线时，必须确保电源线和设备线的插口是干净的，并没有灰尘或者污垢。

2.7 在进行临时接线操作时，必须按照正确的接线顺序进行，不得随意更换或拔插电源线和设备线。

2.8 在进行临时接线时，必须确保电源线和设备线的插头与插座连接牢固，并且没有松动的现象。

2.9 在进行临时接线操作时，必须使用正确的工具进行接线，不得使用损坏或不合格的工具。

2.10 在进行临时接线时，必须确保线路连接牢固，并且没有松动或者接触不良的现象。

3. 操作后3.1 在临时接线完成后，必须清理现场，清除工具和材料，确保工作区域整洁无障碍。

3.2 在临时接线完成后，必须进行电压测试，确保临时接线没有故障和漏电等安全隐患。

3.3 在临时接线完成后，必须将电源关闭，并且采取相应的锁定措施，防止误操作导致电源重新开启。

3.4 在临时接线完成后，必须及时向相关部门和人员报告操作情况，并记录在操作日志中。

3.5 在临时接线完成后，必须对操作过程中的不足和存在的问题进行总结和反思，并及时进行改进。

工地临时用电怎么接一、工程概况本工程为某工地临时用电施工项目，主要包括工地施工期间的电力供应、配电及用电设备安装、电缆线路敷设、配电柜（盘）、配电箱及开关箱设置等内容。

工程地点位于XX市XX区，占地面积约XX平方米。

工程期限为XX年，预计用电负荷约为XX千瓦。

二、用电管理1. 用电申请：施工前，由工地负责人向当地供电部门提交临时用电申请，办理用电手续。

2. 用电负荷：根据工程规模、施工工艺及设备需求，合理计算用电负荷，确保电力供应稳定。

3. 电能计量：在工地入口处设置电能计量装置，实行用电计量管理。

4. 用电缴费：按照国家电力部门规定，按时缴纳电费。

5. 用电检查：定期对工地用电情况进行检查，发现问题及时整改。

6. 用电安全培训：对工地电工及施工人员进行用电安全培训，提高安全意识。

三、电工1. 电工资格：电工必须具备国家认可的电工资格证书，方可从事工地临时用电施工及维修工作。

2. 电工人数：根据工程规模，合理配置电工人数，确保施工顺利进行。

3. 电工职责：负责工地临时用电的施工、维修、检查及安全管理工作。

4. 电工培训：定期对电工进行技能和安全培训，提高业务水平。

四、安全距离与外电防护1. 安全距离：根据国家电力部门规定，设置安全距离，确保施工人员与带电设备的安全。

2. 外电防护：在工地周围设置安全防护设施，防止外来电源误入工地。

3. 防护措施：（1）在工地周围设置警示标志，提醒过往行人注意安全。

（2）对裸露的电缆线路进行绝缘处理，防止漏电事故发生。

（3）定期检查外电防护设施，发现问题及时整改。

五、电缆线路1. 电缆选择：根据工地用电负荷、线路长度及环境条件，选择符合国家标准的电缆，确保电缆安全可靠。

- 电缆类型：选用交联聚乙烯绝缘铜芯电缆。

- 电缆截面：根据计算负荷电流，选择合适的电缆截面。

- 电缆品牌：选用知名品牌的电缆产品，保证电缆质量。

2. 线路敷设：- 敷设方式：采用直埋、架空或桥架敷设方式，根据实际情况选择。

黑龙江省施工现场临时用电规范一级箱工作零线与保护零线接法一、配电箱和开关箱的配置使用规范施工现场用电要求（树上鸟教育电气设计视频教程）采用三级配电系统；采用ＴＮ－Ｓ接地保护系统；采用二级漏电保护系统；实行一机一闸一箱一漏制。

配电箱一级总箱配置计量表、电流电压表、电源总隔离开关分路隔离开关、漏电开关，接地接零排。

二级配电箱具备电源总隔离开关．分路隔离开关．断路器插座应按规定的位置紧固在绝缘板上，不得歪斜和松动。

三级末端开关移动箱必须设置隔离开关，漏电保护器（动作电流３０ｍＡ或１５ｍ动作时间０．１Ｓ）Ｎ排，ＰＥ排进出线卡，电器元件必须固定在绝缘板上。

开关箱配置使用规范配电系统应设置总配电箱和分配电箱实行分段分层面配电。

分配电箱距离不大于３０ｍ。

开关箱用于控制固定式设备水平距离不大于３ｍ。

动力配电箱与照明电箱宜分别设置。

若合置在同一个配电箱内，动力和照明线应分路设置。

开关应由三级电箱配电。

配电箱的总回路和分路必须装有明显断开点。

配电箱、开关箱应设在干燥、通风及常温场所，否则应作相应防护处理。

电箱设在位置周围应有足够二人同时工作的空间和通道，不准堆放任何妨碍操作、维修的物品。

配电箱、开关箱内的电源开关、电器安装应牢固，不得歪斜松动。

连接导线采用绝缘导线，排列整齐不得有外露带电部位。

安装板上必须分别配置专用保护接零的端子板，每个接线桩≯２根线。

电箱开关箱内的工作零线应通过接线端子板连接，配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须保护接零，保护零线通过接线端子板连接。

箱中导线进出线口应在箱体下底面，进出线应加护套，分路成束，并做成防水弯。

进入开关箱电源线严禁用插销连接。

箱内电器必须可靠完好，不准使用破损、不合格的电器。

电器元件应具有产品合格证，并纳入技术档案资料内。

配电箱应编号，标明其名称、值班电工姓名、维修电话。

箱内应贴有配电系统图，标明电器元件参数及分路名称，有检查记录，严禁使用倒顺开关。
