《施工现场临时用电安全技术规范》(JGJ46-2005)
施工用电规范《施工现场临时用电安全技术规范》（JGJ46-2005）一、关于临时用电电气产品管理和电工测试仪器、工具的配备1、施工现场临时用电工程所使用的电气设备、装置、元器件和电线、电缆等电气产品必须按照国家和省有关规定经国家“3C”认证和省建设工业产品登记备案。
使用单位相关人员应当对购买的电气设备、装置、元器件和电线、电缆质量进行核查，不合格产品不得用于临时用电工程。
2、施工单位必须按照有关规定为电工配备劳动防护用品和电工工具，并应配齐万用表、兆欧表、接地电阻测试仪、漏电保护器检测仪。
二、关于施工现场临时用电的供配电3、施工现场临时用电工程的电源中性点直接接地220/380V三相四线制低压电力系统，必须符合TN—S接零保护、三级配电、两级漏电保护和动照分设、压缩配电间距和环境安全的原则。
同一台变压器或发电机的各用电系统中，接地保护的型式必须保持一致。
4、施工现场临时用电工程配电方式：从一级总配电箱（配电柜）向二级分配电箱配电可以分路。
即：当采用电缆配线时，总配电箱（配电柜）可以分若干分路向若干分配电箱配电；当采用绝缘导线架空配线时，每一架空分路也可支接若干分配电箱。
从二级分配电箱向三级开关箱配电，当采用电缆配线时，一个分配电箱可以分若干分路向若干开关箱配电。
5、施工现场供配电线路宜选用电缆，电缆的类型、电缆芯线及截面、电缆的敷设等应符合规范要求。
（1）总配电箱（配电柜）至分配电箱必须使用五芯电缆。
（2）分配电箱至开关箱与开关箱至用电设备的相数和线数应保持一致。
动力与照明分别设置时，三相设备线路可采用四芯电缆，单相设备和一般照明线路可采用三芯电缆。
（3）塔式起重机、施工电梯、物料提升机、混凝土搅拌站等大型施工机械设备的供电开关箱必须使用五芯电缆向设备配电。
6、电缆必须包含全部工作芯线和保护零线(PE线)，五芯电缆芯线绝缘色标为绿/黄双色、淡蓝色、黑色、棕色、黑色或棕色，其中黑色、棕色、黑色或棕色为相线色标，淡蓝色芯线必须用作工作零线(N线),绿/黄双色芯线必须用作保护零线（PE线），N线、PE线绝缘色标同样适用于四芯、三芯电缆。
JGJ46-2005临时用电

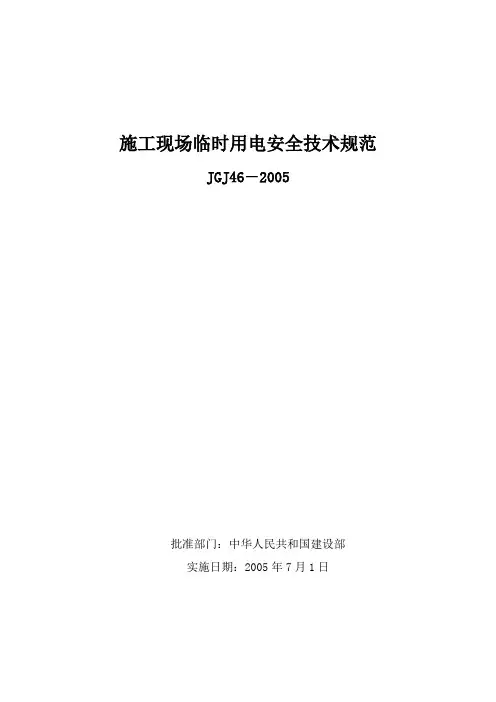

施工现场临时用电安全技术规范JGJ46－2005批准部门：中华人民共和国建设部实施日期：2005年7月1日建设部关于发布国家标准《施工现场临时用电安全技术规范》的公告建设部公告第322号现批准《施工现场临时用电安全技术规范》为行业标准，编号为JGJ46-2005，自2005年7月1日起实施。
其中，第1.0.3、3.1.4、3.1.5、3.3.4、5.1.1、5.1.2、5.1.10、5.3.2、5.4.7、6.1.6、6.1.8、6.2.3、6.2.7、7.2.1、7.2.3、8.1.3、8.1.11、8.2.10、8.2.11、8.2.15、8.3.4、9.7.3、10.2.2、10.2.5、10.3.11条为强制性条文，必须严格执行。
原行业标准《施工现场临时用电安全技术规范》JGJ46-88同时废止。
本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部二OO五年三月十七日1总则1.0.1 为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，特制定本规范。
1.0.2 本规范适用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制的低压电力系统的设计、安装、维修和拆除1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。
1.0.4施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强制标准的规定。
2 术语、代号2.1术语2.1.1 低压low voltage交流额定电压在1KV及以下的电压。
2.1.2 高压high voltage交流额定电压在1KV以上的电压。
2.1.3 外电线路external circuit施工现场临时用电工程配电线路以外的电力线路。
施工现场临时用电安全技术规范JGJ46-2005
施工现场临时用电安全技术规范JGJ 46-20051 总则1.0.1 为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，制定本规范。
1.0.2 本规范适用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。
1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。
1.0.4 施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、代号2.1 术语2.1.1 低压 low voltage交流额定电压在1 kV及以下的电压。
2.1.2 高压 high voltage交流额定电压在1 kV以上的电压。
2.1.3 外电线路 external circuit施工现场临时用电工程配电线路以外的电力线路。
2.1.4 有静电的施工现场 construction site with electrostatic field存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静电的施工现场。
2.1.5 强电磁波源 source of powerful electromagnetic wave辐射波能够在施工现场机械设备上感应产生有害对地电压的电磁辐射体。
2.1.6 接地 ground connection设备的一部分为形成导电通路与大地的连接。
2.1.7 工作接地 working ground connection为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。
2.1.8 重复接地 iterative ground connection设备接地线上一处或多处通过接地装置与大地再次连接的接地。
临时用电JGJ46-2005强制性条文讲解
的等效电阻值不应大于10Ω。
▐ 5.4.7 做防雷接地机械上的电气设备，所连接的PE线必须同时做重复 接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一 接地体，但接地电阻应符合重复接地电阻值的要求。
表5.4.2 施工现场内机械设备及高架设施需安装防雷装置的规定
地区年平均雷暴日（d）
机械设备高度（m）
▐ 1 采用三级配电系统； ▐ 2 采用TN-S接零保护系统； ▐ 3 采用二级漏电保护系统。
▐ 原则1 采用三级配电系统
总配电箱 （配电室）
分配电箱
分配电箱
开关箱
开关箱
开关箱
▐
为保证三级配电系统能够安全、可靠、有效地运行，在实际设置
系统时尚应遵守四项规则：
分级分路规则 动、照分设规则 压缩配电间距规则 环境安全规则
▐
架设防护设施时，必须经有关部门批准，采用线路暂时停电或其
他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监
护。
▐
防护设施与外电线路之间的安全距离不应小于表4.1.6所列的数值。
▐
防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级
（防护设施的缝隙能防止ф2.5mm固体异物穿越）。
d≤15
≥50
15＜d＜40
≥32
40≤d＜90
≥20
d≥90及雷害特别严重地区 （注：南宁d=91.8）
箱（配电柜）和开关箱首、末二级配电装置中（注意），设置漏电保
护器。其中，总配电箱（配电柜）中的漏电保护器可以设置于总路，
也可以设置于各分路，但不必重叠设置 。
▐
实行分级、分段漏电保护原则。实行分级、分段漏电保护的具体
体现是合理选择总配电箱（配电柜）、开关箱中漏电保护器的额定漏
JGJ46-2005临电规范

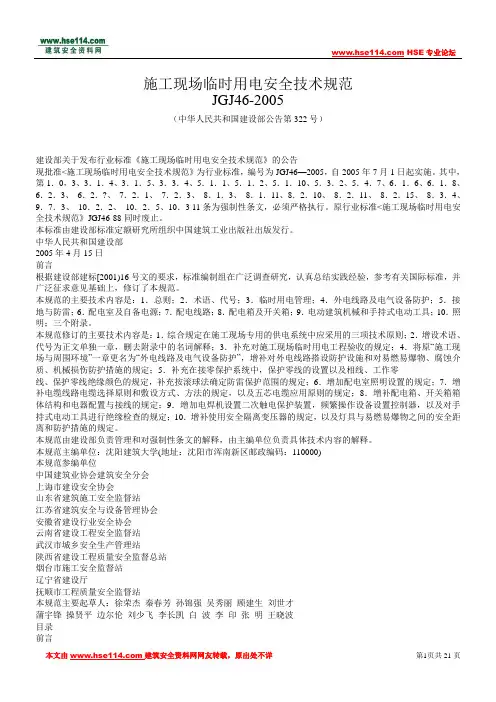

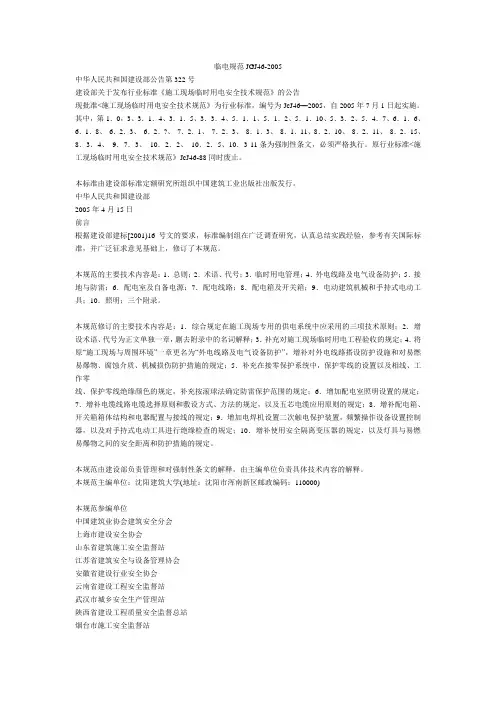

临电规范JGJ46-2005中华人民共和国建设部公告第322号建设部关于发布行业标准《施工现场临时用电安全技术规范》的公告现批准<施工现场临时用电安全技术规范》为行业标准，编号为JcJ46—2005，自2005年7月1日起实施。
其中，第1．0，3、3．1．4、3．1．5、3．3．4、5．1．1、5．1．2、5．1．10、5．3．2、5．4．7、6．1．6、6．1．8、6．2．3、6．2．?、7．2．1、7．2．3、8．1．3、8．1．11、8．2．10、8．2．11、8．2．15、8．3．4、9．7．3、10．2．2、10．2．5、10．3 11条为强制性条文，必须严格执行。
原行业标准<施工现场临时用电安全技术规范》JcJ46-88同时废止。
本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2005年4月15日前言根据建设部建标[2001)16号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，修订了本规范。
本规范的主要技术内容是：1．总则；2．术语、代号；3．临时用电管理；4．外电线路及电气设备防护；5．接地与防雷；6．配电室及自备电源；7．配电线路；8．配电箱及开关箱；9．电动建筑机械和手持式电动工具；10．照明；三个附录。
本规范修订的主要技术内容是：1．综合规定在施工现场专用的供电系统中应采用的三项技术原则；2．增设术语、代号为正文单独一章，删去附录中的名词解释；3．补充对施工现场临时用电工程验收的规定；4．将原“施工现场与周围环境”一章更名为“外电线路及电气设备防护”，增补对外电线路搭设防护设施和对易燃易爆物、腐蚀介质、机械损伤防护措施的规定；5．补充在接零保护系统中，保护零线的设置以及相线、工作零线、保护零线绝缘颜色的规定，补充按滚球法确定防雷保护范围的规定；6．增加配电室照明设置的规定；7．增补电缆线路电缆选择原则和敷设方式、方法的规定，以及五芯电缆应用原则的规定；8．增补配电箱、开关箱箱体结构和电器配置与接线的规定；9．增加电焊机设置二次触电保护装置，频繁操作设备设置控制器，以及对手持式电动工具进行绝缘检查的规定；10．增补使用安全隔离变压器的规定，以及灯具与易燃易爆物之间的安全距离和防护措施的规定。
临时用电JGJ46-2005规范讲解与培训
A 45
B rX
h B'
h
h/2
hx h C'
C
地 面
r=1.5h
指定hx高度的保护范围
第四章 配电箱、开关箱和漏电保护器
施工现场的配电箱是电源与用电设备的中枢环节，开关箱是配系统的末端，是用电设备的直接控制 装置，设置和使用直接影响施工现场的用电安全。 一、《规范》中：“三级配电两级保护”。 1、三级配电 总配电箱下设－分配电箱下设－开关箱，形成三级配电。这样层清楚便于查找故障和管理；同时照 明配电与动力配电分别设置，动力停电不会影响照明（安全考虑）。 2、两级保护 主要采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱中或总配电 箱中在加装一级漏电保护器，总体上形成两级保护。 二、电箱的安装位置 《规范》：总配电箱应设在靠近电源的地区。 分配电箱应装设在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离不得超过30m,开关 箱控制固定用电设备的水平距离不宜超过3m.主要考虑发生故障时能迅速的切断电源，减少事故持 续时间。 三、配电箱加装漏电保护器 现场采用TN-S系统后，提高了供电安全，依然存在保护灵敏度有限问题，对大设备容量碰壳故障 不能迅速切断保险，对小电流的漏电故障又不能切断保险，这两种漏电电流对作业人员仍然有触电 危险，所以要加装漏电保护器进行保护。
17.5 30
20 30
22.5 30
40 50
65 70
105 110
190
270
500
施工现场机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离符合下列要求：
外电线路电压 等级（KV）
最小垂直距离 （米）
JGJ46-2005强制性条文图解
上海市建设工程安全质量监督总站
1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的 220/380V三相五线制低压电力系统，必须符合下列规定： 1 采用三级配电系统； 2 采用TN-S接零保护系统； 3 采用二级漏电保护系统。
（一）、三级配电系统由总配 电箱、分配电箱和开关箱组成， 系统方式如图。总配电箱一般 指的是电源进户的第一个箱子， 比如：一种是变电站的低压配 电室内配电柜。另一种是电源 进户的第一个配电箱或配电柜。 分配电箱一般指一个区域内的 配电箱。开关箱一般指末级配 电装置的统称，电气设备的控 制装置。
上海市建设工程安全质量监督总站
上海市建设工程安全质量监督总站
3.1.4 临时用电组织设计及变更时，必须履行“编制、审 核、批准”程序，由电气工程技术人员组织编制，经相关 部门审核及具有法人资格企业的技术负责人批准后实施。 变更用电组织设计时应补充有关图纸资料。
用电批复
一般编制、审核、批准的 程序是：编制人是电气工程 技术人员。审核人是编制部 门的负责人。 审批人是编制 部门的技术总工（或者是公 司技术负责人）
开关箱电源 进线不能用 插头和插座 做活动连接， 只能接线端
连接
上海市建设工程安全质量监督总站
8.3.4 对配电箱、开关箱进行定期维修、检查时，必须将其前一级相 应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标 志牌，严禁带电作业。
在这里悬挂停 电标志牌
电源隔离开关
漏电保护器
上海市建设工程安全质量监督总站
上海市建设工程安全质量监督总站
8.1.11 配电箱的电气安装板上必须分设N线端子板和PE线端子板。 N线端子板必须与金属电气安装绝缘；PE线端子板必须与金属电器 安装板做电器连接。进出线中的N线必须通过N线端子板连接；PE 线必须通过PE线端子板连接。 N
1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的 220/380V三相五线制低压电力系统，必须符合下列规定： 1 采用三级配电系统； 2 采用TN-S接零保护系统； 3 采用二级漏电保护系统。
（一）、三级配电系统由总配 电箱、分配电箱和开关箱组成， 系统方式如图。总配电箱一般 指的是电源进户的第一个箱子， 比如：一种是变电站的低压配 电室内配电柜。另一种是电源 进户的第一个配电箱或配电柜。 分配电箱一般指一个区域内的 配电箱。开关箱一般指末级配 电装置的统称，电气设备的控 制装置。
上海市建设工程安全质量监督总站
上海市建设工程安全质量监督总站
3.1.4 临时用电组织设计及变更时，必须履行“编制、审 核、批准”程序，由电气工程技术人员组织编制，经相关 部门审核及具有法人资格企业的技术负责人批准后实施。 变更用电组织设计时应补充有关图纸资料。
用电批复
一般编制、审核、批准的 程序是：编制人是电气工程 技术人员。审核人是编制部 门的负责人。 审批人是编制 部门的技术总工（或者是公 司技术负责人）
开关箱电源 进线不能用 插头和插座 做活动连接， 只能接线端
连接
上海市建设工程安全质量监督总站
8.3.4 对配电箱、开关箱进行定期维修、检查时，必须将其前一级相 应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标 志牌，严禁带电作业。
在这里悬挂停 电标志牌
电源隔离开关
漏电保护器
上海市建设工程安全质量监督总站
上海市建设工程安全质量监督总站
8.1.11 配电箱的电气安装板上必须分设N线端子板和PE线端子板。 N线端子板必须与金属电气安装绝缘；PE线端子板必须与金属电器 安装板做电器连接。进出线中的N线必须通过N线端子板连接；PE 线必须通过PE线端子板连接。 N
临时用电JGJ46_2005强制性条文讲解
的等效电阻值不应大于10Ω。
▐ 5.4.7 做防雷接地机械上的电气设备，所连接的PE线必须同时做重复 接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一 接地体，但接地电阻应符合重复接地电阻值的要求。
表5.4.2 施工现场内机械设备及高架设施需安装防雷装置的规定
地区年平均雷暴日（d）
机械设备高度（m）
▐ 各型号开关电器图样
▐ 临时用电施工组织设计四大图样例
▐ 总配电箱（柜）接线图样
▐ 分配电箱接线图样
▐ 开关箱接线图样
▐The END
▐谢谢大家
放映结束 感谢各位批评指导！
谢 谢！
让我们共同进步
▐
Z连接在一起成为的公共点。
▐ DK：电源隔离开关； ▐ L1、L2、L3：三相电路的三相相线（黄、绿、红）； ▐ N：中性点，中性线，工作零线（淡蓝）； ▐ PE：保护零线，保护线（黄/绿双色）； ▐ RCD：漏电保护器，漏电断路器； ▐ TN-S：工作零线与保护零线分开设置的接零保护系统。
第1章 临时用电管理
▐ 5.1.2 施工现场与外电线路共用同一供电系统时，电气设备的接地、接 零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分 设备做保护接地。
▐
采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保
护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保
护器电源侧零线处，引出形成局部TN-S接零保护系统。
▐ 1 采用三级配电系统； ▐ 2 采用TN-S接零保护系统； ▐ 3 采用二级漏电保护系统。
▐ 原则1 采用三级配电系统
总配电箱 （配电室）
分配电箱
分配电箱
开关箱
开关箱
临电规范JGJ46-2005
施工现场临时用电安全技术规范JGJ46-2005（中华人民共和国建设部公告第322号）建设部关于发布行业标准《施工现场临时用电安全技术规范》的公告现批准<施工现场临时用电安全技术规范》为行业标准，编号为JGJ46—2005，自2005年7月1日起实施。
其中，第1．0，3、3．1．4、3．1．5、3．3．4、5．1．1、5．1．2、5．1．10、5．3．2、5．4．7、6．1．6、6．1．8、6．2．3、6．2．?、7．2．1、7．2．3、8．1．3、8．1．11、8．2．10、8．2．11、8．2．15、8．3．4、9．7．3、10．2．2、10．2．5、10．3 11条为强制性条文，必须严格执行。
原行业标准<施工现场临时用电安全技术规范》JGJ46-88同时废止。
本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2005年4月15日前言根据建设部建标[2001)16号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，修订了本规范。
本规范的主要技术内容是：1．总则；2．术语、代号；3．临时用电管理；4．外电线路及电气设备防护；5．接地与防雷；6．配电室及自备电源；7．配电线路；8．配电箱及开关箱；9．电动建筑机械和手持式电动工具；10．照明；三个附录。
本规范修订的主要技术内容是：1．综合规定在施工现场专用的供电系统中应采用的三项技术原则；2．增设术语、代号为正文单独一章，删去附录中的名词解释；3．补充对施工现场临时用电工程验收的规定；4．将原“施工现场与周围环境”一章更名为“外电线路及电气设备防护”，增补对外电线路搭设防护设施和对易燃易爆物、腐蚀介质、机械损伤防护措施的规定；5．补充在接零保护系统中，保护零线的设置以及相线、工作零线、保护零线绝缘颜色的规定，补充按滚球法确定防雷保护范围的规定；6．增加配电室照明设置的规定；7．增补电缆线路电缆选择原则和敷设方式、方法的规定，以及五芯电缆应用原则的规定；8．增补配电箱、开关箱箱体结构和电器配置与接线的规定；9．增加电焊机设置二次触电保护装置，频繁操作设备设置控制器，以及对手持式电动工具进行绝缘检查的规定；10．增补使用安全隔离变压器的规定，以及灯具与易燃易爆物之间的安全距离和防护措施的规定。
临时用电JGJ46-2005规范
第二章 外电的防护
外电线路：不为施工现场专用的原来已经存在的高压或低压配电线路，一 般是指架空线路，也有个别现场是地下电缆（满足埋设深度不小于0.6m, 并在电缆上下各均匀铺设不小于50mm厚的细沙，地面做好覆盖砖等硬质 保护层）。由于外外电线路是固定的，我们在施工现场要和其保持一定的 安全距离，在实在是受现场条件的限制达不到安全距离时，必须采取屏护 措施，防止触电。 《规范》规定：在架空线路下不得施工，不得建造临时建筑设施，不得堆 放材料、构件等。当在架空线路一侧作业时，必须保持安全操作距离。
带电体至遮拦、栅栏的安全距离（cm)
外电线路的额定电压(kv)
1~3
6
10
35
60
110
220j
330j
500j
线路边线至栅栏的安全距离
屋内 屋外
82.5 95
85 95
87.5 95
105 115
130 135
170 175
265
450
线路边线至网状遮拦的安全距离
屋内 屋外
17.5 30
20 30
L1 L2 L3 N PE 相线 相线 相线 工作零线 保护零线
重复接地
工作接地
电气设备外露部分导电部分 TN-S接零保护系统
L1 相线 L2 相线 L3 相线 N/PE
L1 L2 L3 N
相线 相线 相线 工作零线
保护接地 外壳 工作接地 工作接地 外壳
保护接地
TT用电设备直接接地系统
TN-C保护零线与工作零线 合一接零保护系统
相线芯截面S（mm2） S≤16 16＜S≤35 S＞35
PE线最小截面S（mm2） S 16 S/2
JGJ46-2005安全用电规范

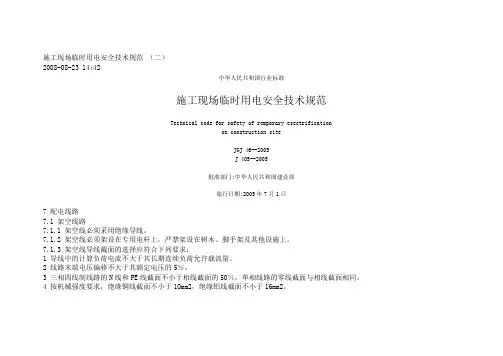

施工现场临时用电安全技术规范（二）2008-08-23 14:42中华人民共和国行业标准施工现场临时用电安全技术规范Technical code for safety of remporary esectrificationon construction siteJGJ 46--2005J 405--2005批准部门:中华人民共和国建设部旅行日期:2005年7月1日7 配电线路7.1 架空线路7.1.1 架空线必须采用绝缘导线。
7.1.2 架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。
7.1.3 架空线导线截面的选择应符合下列要求：1 导线中的计算负荷电流不大于其长期连续负荷允许载流量。
2 线路末端电压偏移不大于其额定电压的5％。
3 三相四线制线路的N线和PE线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。
4 按机械强度要求，绝缘铜线截面不小于1Omm2，绝缘铝线截面不小于16mm2。
5 在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16mm2，绝缘铝线截面不小于25mm2。
7.1.4 架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50％，且一条导线应只有一个接头。
在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头。
7.1.5 架空线路相序排列应符合下列规定：1 动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L1、N、L2、L3、PE；2 动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为L1、L2、L3；下层横担面向负荷从左侧起依次为L1(L2、L3)、N、PE。
7.1.6 架空线路的档距不得大于35m。
7.1.7 架空线路的线间距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。
7.1.8 架空线路横担间的最小垂直距离不得小于表7.1.8-1所列数值；横担宜采用角钢或方木，低压铁横担角钢应按表7.1.8-2选用，方木横担截面应按80mm×80mm选用；横担长度应按表7.1.8-3选用。
建筑工程施工临时用电基本知识图解ppt课件
制）。 TT接地保护系统（三相四线、电源中性点接地、设备外壳接地）。
6Leabharlann 注意事项：• 1、三相五线制配电系统（两种电压、架空相序、分 色？），（面对负荷从左到右，三相四线：L1、N、L2、L3；三相五线：
L1、N、L2、L3、PE，但动照两层同杆时，上横担L1、L2、L3，下横担L1、 L2、L3、N、PE）（L1A、L2B、L3C、N、PE-黄、绿、红、淡蓝、黄绿相 间）（五线电缆：相线有黑棕白等，N-淡蓝、PE-黄绿相间不变）
用插线板外接设备，一箱多机，照明与动 力混箱，没有隔离开关没有区分线的颜色
30
31
将漏电保护器安装在木板上代替开关箱
32
电焊机没有电源防护罩，
没有接保护零线
33
配电线路
• 架空线路、电缆线路、室内配线三种。 注意：
• 1、相序与色标（母线）。
• 2、需要三相四线制配电的电缆线路必须采用五芯电缆， 采用四芯电缆外加一根绝缘线是不规范的。
不带漏电保护功能）
N线及三根相线的 标准颜色
27
隔离开关 N线接线端子板
用于电焊机开关箱 中的空载二次降压
保护器 PE线接线端子板
编织软铜线
3Kw以上设备的开关 箱必须装断路器
漏电保护器 进出电缆线孔
开关箱电器配置
28
没有隔离开关、没 有漏电保护器
非常危险的插线方式
29
没有支架，插头破损，用插线 板外接设备，箱体严重偏小
制。 • 3、三级供配电系统的设置规则：
• （分级分路、动照分设、压缩配电间距、环境安 全。）
9
三级配电系统
三级配电系统指施工现场从电源进线 开始至用电设备之间，经过三级配电装置配 送电力，即由总配电箱（一级箱）或配电室 的配电柜开始，依次经由分配电箱（二级 箱）、开关箱（三级箱）到用电设备。这种 分三个层次逐级配送电力的系统就称为三级 配电系统。
6Leabharlann 注意事项：• 1、三相五线制配电系统（两种电压、架空相序、分 色？），（面对负荷从左到右，三相四线：L1、N、L2、L3；三相五线：
L1、N、L2、L3、PE，但动照两层同杆时，上横担L1、L2、L3，下横担L1、 L2、L3、N、PE）（L1A、L2B、L3C、N、PE-黄、绿、红、淡蓝、黄绿相 间）（五线电缆：相线有黑棕白等，N-淡蓝、PE-黄绿相间不变）
用插线板外接设备，一箱多机，照明与动 力混箱，没有隔离开关没有区分线的颜色
30
31
将漏电保护器安装在木板上代替开关箱
32
电焊机没有电源防护罩，
没有接保护零线
33
配电线路
• 架空线路、电缆线路、室内配线三种。 注意：
• 1、相序与色标（母线）。
• 2、需要三相四线制配电的电缆线路必须采用五芯电缆， 采用四芯电缆外加一根绝缘线是不规范的。
不带漏电保护功能）
N线及三根相线的 标准颜色
27
隔离开关 N线接线端子板
用于电焊机开关箱 中的空载二次降压
保护器 PE线接线端子板
编织软铜线
3Kw以上设备的开关 箱必须装断路器
漏电保护器 进出电缆线孔
开关箱电器配置
28
没有隔离开关、没 有漏电保护器
非常危险的插线方式
29
没有支架，插头破损，用插线 板外接设备，箱体严重偏小
制。 • 3、三级供配电系统的设置规则：
• （分级分路、动照分设、压缩配电间距、环境安 全。）
9
三级配电系统
三级配电系统指施工现场从电源进线 开始至用电设备之间，经过三级配电装置配 送电力，即由总配电箱（一级箱）或配电室 的配电柜开始，依次经由分配电箱（二级 箱）、开关箱（三级箱）到用电设备。这种 分三个层次逐级配送电力的系统就称为三级 配电系统。
