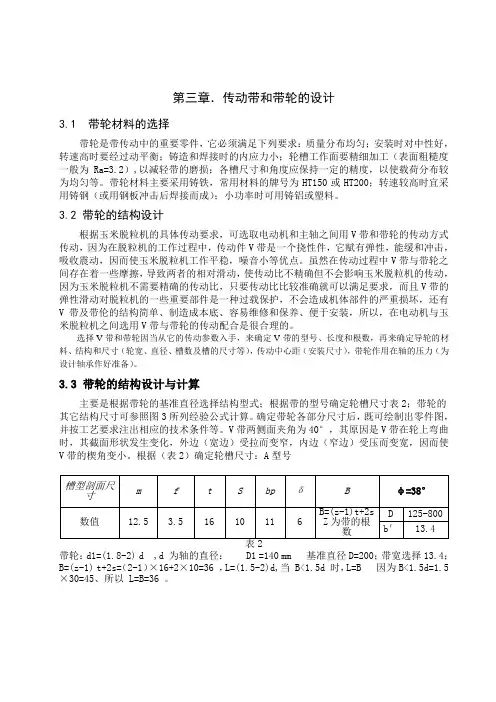

第三章．传动带和带轮的设计3.1 带轮材料的选择带轮是带传动中的重要零件，它必须满足下列要求：质量分布均匀；安装时对中性好，转速高时要经过动平衡；铸造和焊接时的内应力小；轮槽工作面要精细加工（表面粗糙度一般为Ra=3.2）,以减轻带的磨损；各槽尺寸和角度应保持一定的精度，以使载荷分布较为均匀等。

带轮材料主要采用铸铁，常用材料的牌号为HT150或HT200；转速较高时宜采用铸钢（或用钢板冲击后焊接而成）；小功率时可用铸铝或塑料。

3.2 带轮的结构设计根据玉米脱粒机的具体传动要求，可选取电动机和主轴之间用V带和带轮的传动方式传动，因为在脱粒机的工作过程中，传动件V带是一个挠性件，它赋有弹性，能缓和冲击，吸收震动，因而使玉米脱粒机工作平稳，噪音小等优点。

虽然在传动过程中V带与带轮之间存在着一些摩擦，导致两者的相对滑动，使传动比不精确但不会影响玉米脱粒机的传动，因为玉米脱粒机不需要精确的传动比，只要传动比比较准确就可以满足要求，而且V带的弹性滑动对脱粒机的一些重要部件是一种过载保护，不会造成机体部件的严重损坏，还有V带及带伦的结构简单、制造成本底、容易维修和保养、便于安装，所以，在电动机与玉米脱粒机之间选用V带与带轮的传动配合是很合理的。

选择V带和带轮因当从它的传动参数入手，来确定V带的型号、长度和根数，再来确定导轮的材料、结构和尺寸（轮宽、直径、槽数及槽的尺寸等），传动中心距（安装尺寸），带轮作用在轴的压力（为设计轴承作好准备）。

3.3 带轮的结构设计与计算主要是根据带轮的基准直径选择结构型式；根据带的型号确定轮槽尺寸表2；带轮的其它结构尺寸可参照图3所列经验公式计算。

确定带轮各部分尺寸后，既可绘制出零件图，并按工艺要求注出相应的技术条件等。

V带两侧面夹角为40°，其原因是V带在轮上弯曲时，其截面形状发生变化，外边（宽边）受拉而变窄，内边（窄边）受压而变宽，因而使V带的楔角变小。

根据（表2）确定轮槽尺寸：A型号带轮：d1=(1.8-2) d ,d 为轴的直径： D1 =140 mm 基准直径D=200；带宽选择13.4；B=(z-1) t+2s=（2-1）×16+2×10=36 ，L=(1.5-2)d,当 B<1.5d 时，L=B 因为B<1.5d=1.5×30=45、所以 L=B=36 。

目录引言 (1)初步拟定设计过程 (2)1 设计方案 (2)1.1 总体方案设计 (2)1.2 传动装置的总体设计 (2)2 玉米脱粒机的设计 (2)2.1 选择电动机 (2)2.1.1 确定电机转速 (2)2.1.2 确定电机工作效率 (3)2.1.3 确定电机的型号 (3)3 V带及带轮的传动设计 (3)3.1 带轮材料的选择 (3)3.2 V带的设计与计算 (3)3.3 带轮的结构设计 (4)4 链传动设计与计算 (5)4.1 链轮材料的选择 (5)4.2 链轮的基本传动方案 (5)4.3 对链轮的基本要求 (5)4.4 滚子链传动的设计 (6)4.5 链轮3的传动与设计： (7)4.6 链轮4的传动与设计 (8)4.7 链轮1的设计 (9)4.7.1 链轮1的计算 (9)4.7.2 滚子链链轮1齿槽形状参数 (10)4.7.3 整体式小链轮Z1主要结构尺寸 (10)4.8 链轮2的设计 (11)4.8.1 链轮2的计算 (11)4.8.2 滚子链链轮2齿槽形状参数 (12)4.8.3 整体式小链轮Z2主要结构尺寸 (12)4.9 链轮3的设计 (13)4.9.1 链轮3的计算 (13)4.9.2 滚子链链轮3齿槽形状参数 (14)4.9.3 整体式钢制小链轮Z3主要结构尺寸 (14)4.10 链轮4的设计 (15)4.10.1 链轮3的计算 (15)4.10.2 滚子链链轮4齿槽形状参数 (16)4.10.3 整体式钢制小链轮Z4主要结构尺寸 (16)4.11 链传动的失效形式 (17)4.11.1 链条铰链的磨损 (17)4.11.2 链的疲劳破坏 (17)4.11.3 多次冲击破断 (17)4.11.4 链条的胶合 (17)4.11.5 载拉断 (17)5 轴的结构设计 (17)5.1 轴材料的选择 (17)5.2 轴结构的基本要求 (17)5.3 初步确定轴1的各段直径和长度 (18)5.3.1 估算轴的最小直径 (18)5.3.2 拟定轴上零件的装配方案 (18)5.3.3 轴上零件的轴向定位 (18)5.4 初步确定轴2的各段直径和长度 (20)5.4.1 估算轴的最小直径 (20)5.4.2 轴上零件的轴向定位 (20)5.4.3 轴的左端对腰轮进行结构设计 (20)5.5 轴三的结构设计 (20)5.5.1 估算轴的直径 (20)5.5.2 轴上零件的轴向定位 (20)5.5.3 对鼓轮轴的结构设计 (21)5.6 轴四的结构设计 (21)5.6.1 估算轴的最小值径 (21)5.6.2 轴上零件的轴向定位 (21)5.7 轴端倒角 (22)6 机架材料的选择 (22)7 结束语 (23)8 致谢 (23)参考文献： (23)玉米脱粒机的设计王磊（河北科技师范学院机械电子系机制0305班学号：0411030119）指导教师：陈芳摘要：本设计基于各种脱粒机的结构，主要研究玉米脱粒的方式、方法、玉米脱粒机的结构、工作原理，进行整体结构设计，并在此依据基础上完成零部件的设计，并依据相关机械设计软件来完成零部件的设计。

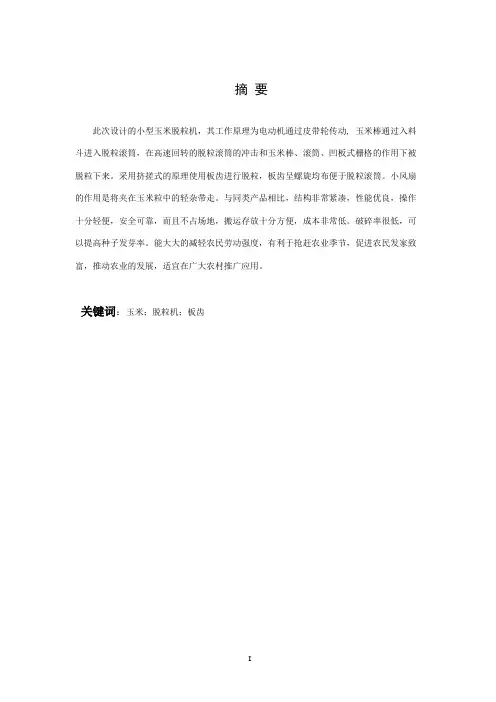

摘要此次设计的小型玉米脱粒机，其工作原理为电动机通过皮带轮传动, 玉米棒通过入料斗进入脱粒滚筒，在高速回转的脱粒滚筒的冲击和玉米棒、滚筒、凹板式栅格的作用下被脱粒下来。

采用挤搓式的原理使用板齿进行脱粒，板齿呈螺旋均布便于脱粒滚筒。

小风扇的作用是将夹在玉米粒中的轻杂带走。

与同类产品相比，结构非常紧凑，性能优良，操作十分轻便，安全可靠，而且不占场地，搬运存放十分方便，成本非常低。

破碎率很低，可以提高种子发芽率。

能大大的减轻农民劳动强度，有利于抢赶农业季节，促进农民发家致富，推动农业的发展，适宜在广大农村推广应用。

关键词：玉米；脱粒机；板齿The design of small corn thresher, its working principle for the motor through the pulley drive, corn cob through into the hopper into the cylinder, and the impact of the high-speed rotary cylinder corn cob, roller, concave plate under the action of grid by threshing. The crowded rub board tooth principle used for threshing, tooth a spiral plate uniform easy threshing cylinder. Is the role of small fan clip light impurity in the corn kernels. Compared with similar products, the structure is very compact, high performance, operation is very portable, safe and reliable, and do not take a site, handling storage is very convenient, cost is very low. Breakage rate is very low, can improve the seed germination rate. Can greatly reduce labor intensity of farmers, is conducive to rob farming season, promote the farmers get rich, promote the development of agriculture, suitable for application in the countryside.Keywords:Corns；Shellers machine；Plank-tooth目录摘要 (I)前言 .............................................................................................................................................. I V 1 引言 ........................................................................................................................................ - 1 -1.1 毕业设计课题的任务和要求.................................................................................... - 1 -1.2 课题的主要内容........................................................................................................ - 1 -2小型玉米脱粒机的设计......................................................................................................... - 2 -2.1 脱粒机构....................................................................................... 错误!未定义书签。

毕业设计-玉米脱粒机的设计玉米脱粒机的设计学生名称:学校编号:年级专业及班级:2008机械设计与制造及自动化(1)班级导师及职称:科学系:科学技术部完整版，联系电话153893706提交日期:2012年5月6日毕业设计完整性声明:我郑重声明:提交的本科毕业论文是我在导师指导下的研究工作的成果，不存在知识产权纠纷。

本论文不包含任何其他个人或团体发表或撰写的作品，除了论文中已经指出的引用内容。

对本文的研究做出重要贡献的个人和团体在本文中做出了明确的解释并表达了他们的感激之情。

同时，本文的版权归我和湖南农63.2.4确定皮带轮直径并检查速度63.2.5确定三角皮带6的中心距离和参考长度3.2.6检查包装7的角度3.2.7计算V带7的数量3.2.8计算初始单个三角带的最小张力值 (7)3.2.9计算最后的力 (8)滑轮8的设计3.3.1滑轮材料的选择83.3.2驱动滑轮8的设计3.3.3从动皮带轮9的设计3.4轴9的结构和尺寸设计3.4.1传动轴9的选择3.4.2确定轴10的直径和长度3.4.3轴上负载计算113.4.4检查轴13的长度3.5轴承的选择133.6按键选择和计算14钥匙的选择.................................................................................................................. ...................................................................................................................... ...................................................3.6.2钥匙检查的强度 (14)3.7风扇的选择143.7.1风速计算143.7.2力分析15结论16参考文献16鸣谢17套完整版的计算机辅助设计图纸，说明，联系153893706玉米脱粒机设计学生:指导教师:摘要:长期以来，我国玉米脱粒机主要是根据打捆原理打捆玉米，导致玉米脱粒过程中玉米破碎率高，这不仅降低了其价值，还极大地影响了其生产效率和农民朋友的收入。

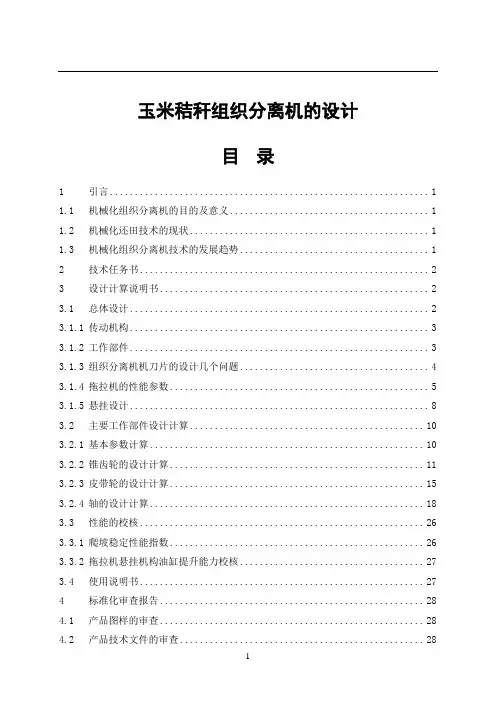

玉米秸秆组织分离机的设计目录1 引言 (1)1.1 机械化组织分离机的目的及意义 (1)1.2 机械化还田技术的现状 (1)1.3 机械化组织分离机技术的发展趋势 (1)2 技术任务书 (2)3 设计计算说明书 (2)3.1 总体设计 (2)3.1.1 传动机构 (3)3.1.2 工作部件 (3)3.1.3 组织分离机机刀片的设计几个问题 (4)3.1.4 拖拉机的性能参数 (5)3.1.5 悬挂设计 (8)3.2 主要工作部件设计计算 (10)3.2.1 基本参数计算 (10)3.2.2 锥齿轮的设计计算 (11)3.2.3 皮带轮的设计计算 (15)3.2.4 轴的设计计算 (18)3.3 性能的校核 (26)3.3.1 爬坡稳定性能指数 (26)3.3.2 拖拉机悬挂机构油缸提升能力校核 (27)3.4 使用说明书 (27)4 标准化审查报告 (28)4.1 产品图样的审查 (28)4.2 产品技术文件的审查 (28)4.3 标注件的使用情况 (28)4.4 审查结论 (28)结论 (29)参考文献 (30)致谢 (31)玉米秸秆组织分离机设计摘要近几年随着玉米产量的大幅度的提高，秸秆、根茬也大量增多，随之出现的问题是清理秸秆、刨根茬，成了农民种地前最头痛的事，为争时争工，不影响秋种的进度，有些农民只好将秸秆就地焚烧。
