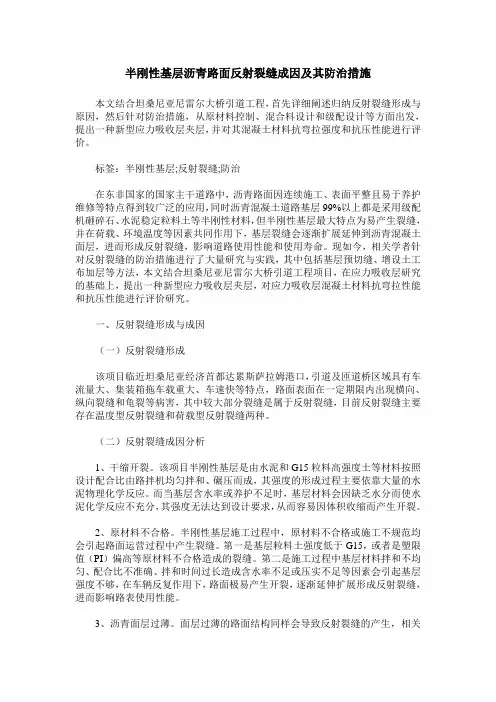

半刚性基层沥青路面反射裂缝成因及其防治措施本文结合坦桑尼亚尼雷尔大桥引道工程,首先详细阐述归纳反射裂缝形成与原因,然后针对防治措施,从原材料控制、混合料设计和级配设计等方面出发,提出一种新型应力吸收层夹层,并对其混凝土材料抗弯拉强度和抗压性能进行评价。
标签:半刚性基层;反射裂缝;防治在东非国家的国家主干道路中,沥青路面因连续施工、表面平整且易于养护维修等特点得到较广泛的应用,同时沥青混凝土道路基层99%以上都是采用级配机砸碎石、水泥稳定粒料土等半刚性材料,但半刚性基层最大特点为易产生裂缝,并在荷载、环境温度等因素共同作用下,基层裂缝会逐渐扩展延伸到沥青混凝土面层,进而形成反射裂缝,影响道路使用性能和使用寿命。
现如今,相关学者针对反射裂缝的防治措施进行了大量研究与实践,其中包括基层预切缝、增设土工布加层等方法,本文结合坦桑尼亚尼雷尔大桥引道工程项目,在应力吸收层研究的基础上,提出一种新型应力吸收层夹层,对应力吸收层混凝土材料抗弯拉性能和抗压性能进行评价研究。
一、反射裂缝形成与成因(一)反射裂缝形成该项目临近坦桑尼亚经济首都达累斯萨拉姆港口,引道及匝道桥区域具有车流量大、集装箱拖车载重大、车速快等特点,路面表面在一定期限内出现横向、纵向裂缝和龟裂等病害,其中较大部分裂缝是属于反射裂缝,目前反射裂缝主要存在温度型反射裂缝和荷载型反射裂缝两种。
(二)反射裂缝成因分析1、干缩开裂。
该项目半刚性基层是由水泥和G15粒料高强度土等材料按照设计配合比由路拌机均匀拌和、碾压而成,其强度的形成过程主要依靠大量的水泥物理化学反应。
而当基层含水率或养护不足时,基层材料会因缺乏水分而使水泥化学反应不充分,其强度无法达到设计要求,从而容易因体积收缩而产生开裂。
2、原材料不合格。
半刚性基层施工过程中,原材料不合格或施工不规范均会引起路面运营过程中产生裂缝。
第一是基层粒料土强度低于G15,或者是塑限值(PI)偏高等原材料不合格造成的裂缝。

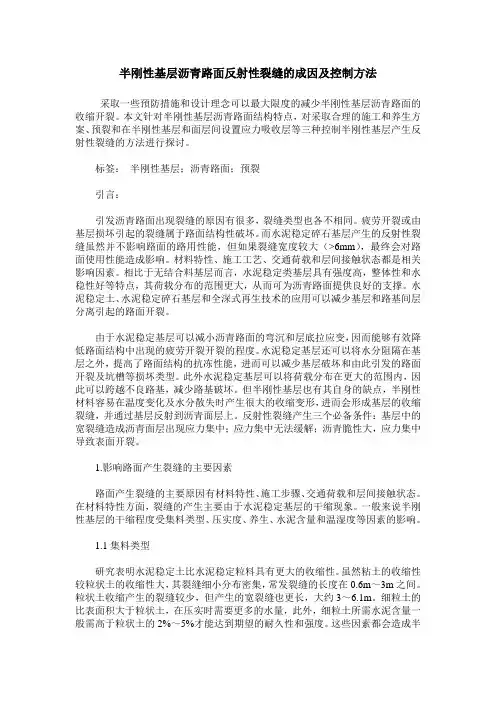

半刚性基层沥青路面反射性裂缝的成因及控制方法采取一些預防措施和设计理念可以最大限度的减少半刚性基层沥青路面的收缩开裂。
本文针对半刚性基层沥青路面结构特点,对采取合理的施工和养生方案、预裂和在半刚性基层和面层间设置应力吸收层等三种控制半刚性基层产生反射性裂缝的方法进行探讨。
标签:半刚性基层;沥青路面;预裂引言:引发沥青路面出现裂缝的原因有很多,裂缝类型也各不相同。
疲劳开裂或由基层损坏引起的裂缝属于路面结构性破坏。
而水泥稳定碎石基层产生的反射性裂缝虽然并不影响路面的路用性能,但如果裂缝宽度较大(>6mm),最终会对路面使用性能造成影响。
材料特性、施工工艺、交通荷载和层间接触状态都是相关影响因素。
相比于无结合料基层而言,水泥稳定类基层具有强度高,整体性和水稳性好等特点,其荷载分布的范围更大,从而可为沥青路面提供良好的支撑。
水泥稳定土、水泥稳定碎石基层和全深式再生技术的应用可以减少基层和路基间层分离引起的路面开裂。
由于水泥稳定基层可以减小沥青路面的弯沉和层底拉应变,因而能够有效降低路面结构中出现的疲劳开裂开裂的程度。
水泥稳定基层还可以将水分阻隔在基层之外,提高了路面结构的抗冻性能,进而可以减少基层破坏和由此引发的路面开裂及坑槽等损坏类型。
此外水泥稳定基层可以将荷载分布在更大的范围内,因此可以跨越不良路基,减少路基破坏。
但半刚性基层也有其自身的缺点,半刚性材料容易在温度变化及水分散失时产生很大的收缩变形,进而会形成基层的收缩裂缝,并通过基层反射到沥青面层上。
反射性裂缝产生三个必备条件:基层中的宽裂缝造成沥青面层出现应力集中;应力集中无法缓解;沥青脆性大,应力集中导致表面开裂。
1.影响路面产生裂缝的主要因素路面产生裂缝的主要原因有材料特性、施工步骤、交通荷载和层间接触状态。
在材料特性方面,裂缝的产生主要由于水泥稳定基层的干缩现象。
一般来说半刚性基层的干缩程度受集料类型、压实度、养生、水泥含量和温湿度等因素的影响。

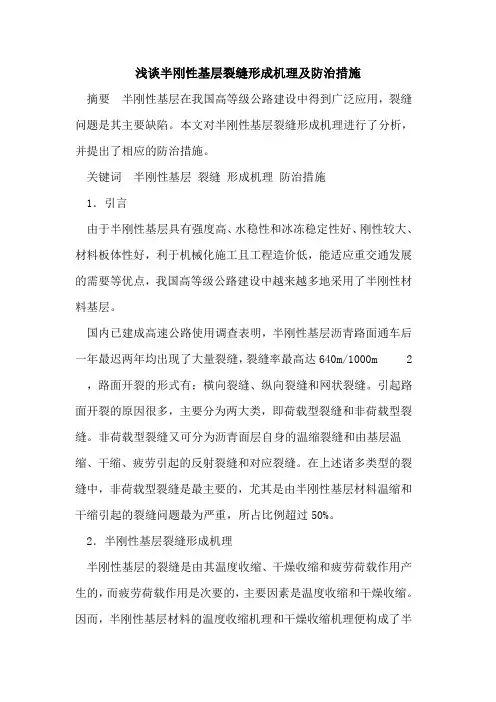

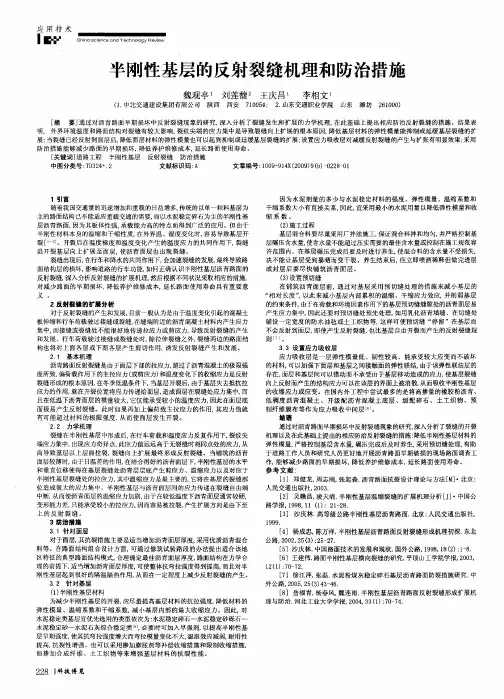

浅谈半刚性基层裂缝形成机理及防治措施摘要半刚性基层在我国高等级公路建设中得到广泛应用,裂缝问题是其主要缺陷。
本文对半刚性基层裂缝形成机理进行了分析,并提出了相应的防治措施。
关键词半刚性基层裂缝形成机理防治措施1.引言由于半刚性基层具有强度高、水稳性和冰冻稳定性好、刚性较大、材料板体性好,利于机械化施工且工程造价低,能适应重交通发展的需要等优点,我国高等级公路建设中越来越多地采用了半刚性材料基层。
国内已建成高速公路使用调查表明,半刚性基层沥青路面通车后一年最迟两年均出现了大量裂缝,裂缝率最高达640m/1000m2面开裂的原因很多,主要分为两大类,即荷载型裂缝和非荷载型裂缝。
非荷载型裂缝又可分为沥青面层自身的温缩裂缝和由基层温缩、干缩、疲劳引起的反射裂缝和对应裂缝。
在上述诸多类型的裂缝中,非荷载型裂缝是最主要的,尤其是由半刚性基层材料温缩和干缩引起的裂缝问题最为严重,所占比例超过50%。
2.半刚性基层裂缝形成机理半刚性基层的裂缝是由其温度收缩、干燥收缩和疲劳荷载作用产生的,而疲劳荷载作用是次要的,主要因素是温度收缩和干燥收缩。
因而,半刚性基层材料的温度收缩机理和干燥收缩机理便构成了半刚性基层裂缝形成的主要机理。
2.1温度收缩机理半刚性基层材料的基本结构是由固相(组成其空间骨架原材料的颗粒和其间的胶结料)、液相(存在于固相表面与空隙中的水和水溶液)、气相(存在于空隙中的气体)组成,因而半刚性基层材料的外观胀缩性是固、液、气三相不同温度收缩性的综合效应,使得基层材料产生体积收缩即温度收缩。
一般气相大部分与大气贯通,在综合效应中影响较小,可以忽略。
就组成固相的矿物颗粒而言,原材料中砂粒以上颗粒温度收缩系数较小,粉粒以下颗粒,特别是粘土矿物的温度收缩性较大。
存在于半刚性基层材料内部大空隙、毛细孔、凝胶孔中的水主要是通过“扩张作用”、“表面张力作用”和“冰冻作用”这三种过程对半刚性材料产生较大影响的。
半刚性材料在干燥和饱水状态下有较小的温度收缩值,而在一般含水量下有较大的温度收缩值。

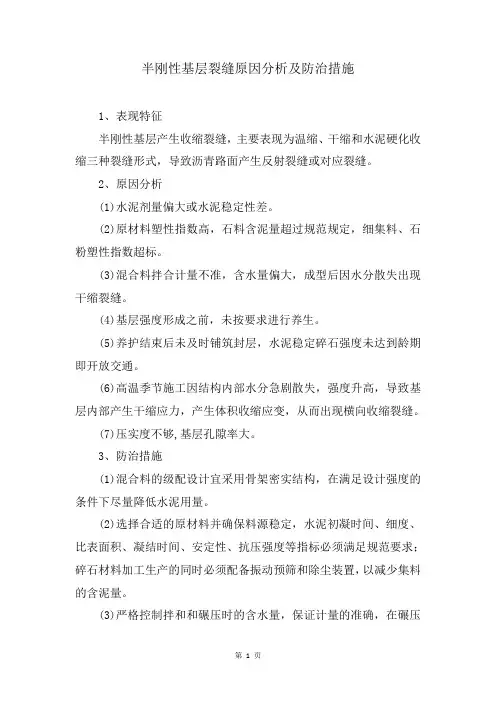

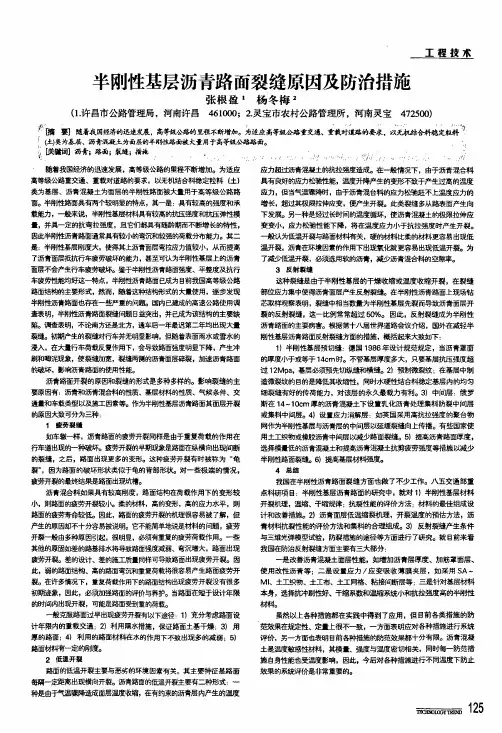

半刚性基层裂缝原因分析及防治措施1、表现特征半刚性基层产生收缩裂缝,主要表现为温缩、干缩和水泥硬化收缩三种裂缝形式,导致沥青路面产生反射裂缝或对应裂缝。
2、原因分析(1)水泥剂量偏大或水泥稳定性差。
(2)原材料塑性指数高,石料含泥量超过规范规定,细集料、石粉塑性指数超标。
(3)混合料拌合计量不准,含水量偏大,成型后因水分散失出现干缩裂缝。
(4)基层强度形成之前,未按要求进行养生。
(5)养护结束后未及时铺筑封层,水泥稳定碎石强度未达到龄期即开放交通。
(6)高温季节施工因结构内部水分急剧散失,强度升高,导致基层内部产生干缩应力,产生体积收缩应变,从而出现横向收缩裂缝。
(7)压实度不够,基层孔隙率大。
3、防治措施(1)混合料的级配设计宜采用骨架密实结构,在满足设计强度的条件下尽量降低水泥用量。
(2)选择合适的原材料并确保料源稳定,水泥初凝时间、细度、比表面积、凝结时间、安定性、抗压强度等指标必须满足规范要求;碎石材料加工生产的同时必须配备振动预筛和除尘装置,以减少集料的含泥量。
(3)严格控制拌和和碾压时的含水量,保证计量的准确,在碾压时混合料含水量宜较试验得出的最佳含水量大0.5%~1%。
(4)压实成形后应及时用透水土工布覆盖,保证在7d内及时洒水保湿养生,严禁在终凝前失水影响强度形成,纵横向施工接缝严格按规范要求进行处理。
(5)严禁车辆在基层强度未达到龄期前通行;在水泥稳定基层养生结束后应及时喷洒透层沥青或做下封层,有条件时应立即铺筑沥青面层。
(6) 地表温度低于2~3℃时不宜施工,严防霜冻。
夏天高温施工时,在摊铺前对下层洒水湿润,摊铺压实施工应连续紧凑。
(8)压实要及时,压实度应满足要求。

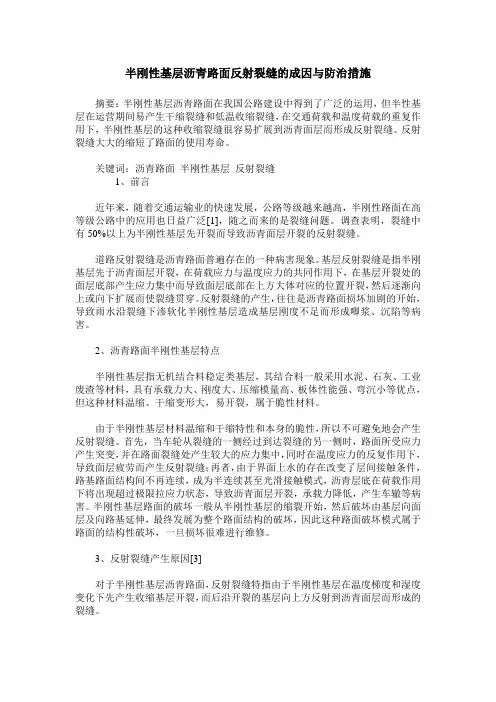

半刚性基层沥青路面反射裂缝的成因与防治措施摘要:半刚性基层沥青路面在我国公路建设中得到了广泛的运用,但半性基层在运营期间易产生干缩裂缝和低温收缩裂缝,在交通荷载和温度荷载的重复作用下,半刚性基层的这种收缩裂缝很容易扩展到沥青面层而形成反射裂缝。
反射裂缝大大的缩短了路面的使用寿命。
关键词:沥青路面半刚性基层反射裂缝1、前言近年来,随着交通运输业的快速发展,公路等级越来越高,半刚性路面在高等级公路中的应用也日益广泛[1],随之而来的是裂缝问题。
调查表明,裂缝中有50%以上为半刚性基层先开裂而导致沥青面层开裂的反射裂缝。
道路反射裂缝是沥青路面普遍存在的一种病害现象。
基层反射裂缝是指半刚基层先于沥青面层开裂,在荷载应力与温度应力的共同作用下,在基层开裂处的面层底部产生应力集中而导致面层底部在上方大体对应的位置开裂,然后逐渐向上或向下扩展而使裂缝贯穿。
反射裂缝的产生,往往是沥青路面损坏加剧的开始,导致雨水沿裂缝下渗软化半刚性基层造成基层刚度不足而形成唧浆、沉陷等病害。
2、沥青路面半刚性基层特点半刚性基层指无机结合料稳定类基层,其结合料一般采用水泥、石灰、工业废渣等材料,具有承载力大、刚度大、压缩模量高、板体性能强、弯沉小等优点,但这种材料温缩、干缩变形大,易开裂,属于脆性材料。
由于半刚性基层材料温缩和干缩特性和本身的脆性,所以不可避免地会产生反射裂缝。
首先,当车轮从裂缝的一侧经过到达裂缝的另一侧时,路面所受应力产生突变,并在路面裂缝处产生较大的应力集中,同时在温度应力的反复作用下,导致面层疲劳而产生反射裂缝;再者,由于界面上水的存在改变了层间接触条件,路基路面结构间不再连续,成为半连续甚至光滑接触模式,沥青层底在荷载作用下将出现超过极限拉应力状态,导致沥青面层开裂,承载力降低,产生车辙等病害。
半刚性基层路面的破坏一般从半刚性基层的缩裂开始,然后破坏由基层向面层及向路基延伸,最终发展为整个路面结构的破坏,因此这种路面破坏模式属于路面的结构性破坏,一旦损坏很难进行维修。

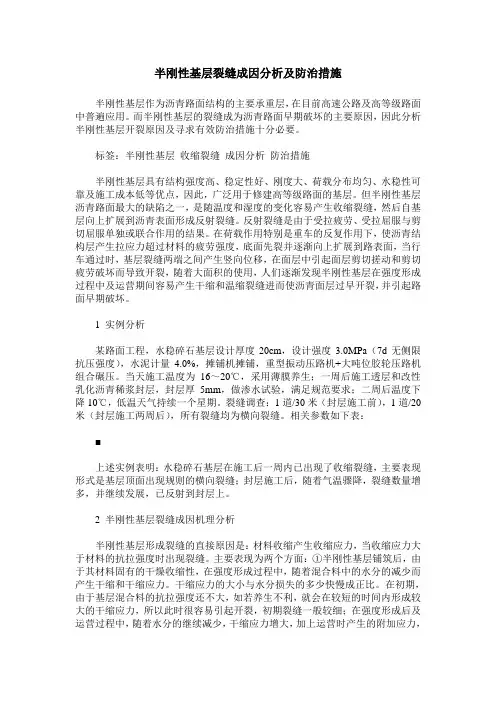

半刚性基层裂缝成因分析及防治措施半刚性基层作为沥青路面结构的主要承重层,在目前高速公路及高等级路面中普遍应用。
而半刚性基层的裂缝成为沥青路面早期破坏的主要原因,因此分析半刚性基层开裂原因及寻求有效防治措施十分必要。
标签:半刚性基层收缩裂缝成因分析防治措施半刚性基层具有结构强度高、稳定性好、刚度大、荷载分布均匀、水稳性可靠及施工成本低等优点,因此,广泛用于修建高等级路面的基层。
但半刚性基层沥青路面最大的缺陷之一,是随温度和湿度的变化容易产生收缩裂缝,然后自基层向上扩展到沥青表面形成反射裂缝。
反射裂缝是由于受拉疲劳、受拉屈服与剪切屈服单独或联合作用的结果。
在荷载作用特别是重车的反复作用下,使沥青结构层产生拉应力超过材料的疲劳强度,底面先裂并逐渐向上扩展到路表面,当行车通过时,基层裂缝两端之间产生竖向位移,在面层中引起面层剪切搓动和剪切疲劳破坏而导致开裂,随着大面积的使用,人们逐渐发现半刚性基层在强度形成过程中及运营期间容易产生干缩和温缩裂缝进而使沥青面层过早开裂,并引起路面早期破坏。
1 实例分析某路面工程,水稳碎石基层设计厚度20cm,设计强度3.0MPa(7d无侧限抗压强度),水泥计量4.0%,摊铺机摊铺,重型振动压路机+大吨位胶轮压路机组合碾压。
当天施工温度为16~20℃,采用薄膜养生;一周后施工透层和改性乳化沥青稀浆封层,封层厚5mm,做渗水试验,满足规范要求;二周后温度下降10℃,低温天气持续一个星期。
裂缝调查:1道/30米(封层施工前),1道/20米(封层施工两周后),所有裂缝均为横向裂缝。
相关参数如下表:■上述实例表明:水稳碎石基层在施工后一周内已出现了收缩裂缝,主要表现形式是基层顶面出现规则的横向裂缝;封层施工后,随着气温骤降,裂缝数量增多,并继续发展,已反射到封层上。
2 半刚性基层裂缝成因机理分析半刚性基层形成裂缝的直接原因是:材料收缩产生收缩应力,当收缩应力大于材料的抗拉强度时出现裂缝。
浅析半刚性基层的沥青路面反射裂缝形成原因与防治
摘要:路面裂缝不仅影响路面美观﹑减低平整度,而且会削弱路面的整体平整度。
特别是路面开裂后水份通过裂缝渗到路面基层﹑低基层甚至土层,削弱基层﹑土层的强度,从而加剧路面的破坏,缩短路面的使用寿命。
文章主要针对半刚性基层的沥青路面反射裂缝形成与防治进行了分析与探讨。
关键词:半刚性路面,反射裂缝,防治
一、反射裂缝的形成原因
对于半刚性基层沥青路面,反射裂缝指由于半刚性基层在温度梯度和湿度变化下产生收缩开裂,此种基层材料先开裂而后沿开裂基层向上方反射到沥青面层而形成的裂缝,或者在行车荷载作用下,裂缝沿已开裂半刚性基层向上扩展而形成的裂缝。
很显然,反射裂缝的产生主要是刚性基层已先开裂,再经行车或温度、湿度变化而引起沥青面层裂缝。
1.反射裂缝产生的主要类型与原因
(1)温度型反射裂缝。
温度型反射裂缝有两种,一种是在开裂基层(或老路)上铺厚沥青面层后,在冬季突然降温过程中,基层(或老路)的裂缝会由于温度收缩而继续拉开,它将给产生温度收缩的新铺沥青面层增加一个附加拉应力;两个拉应力叠加一旦超过沥青混合料抗拉强度,新沥青面层的表面在基层(或老路)裂缝的上方开裂,并逐渐向下延伸,直到与老路的裂缝相连,这样形成的裂缝通常称为低温收缩裂缝。
另一种裂缝主要发生在昼夜温差比较大的地方。
在开裂基层(或老路)上铺薄沥青。
半刚性基层沥青路面反射裂缝的成因与防治近年来,随着交通运输业的快速发展,公路等级越来越高,半刚性路面在高等级公路中的应用也日益广泛,随之而来的是裂缝问题。
调查表明,裂缝中有50%以上为半刚性基层先开裂而导致沥青面层开裂的反射裂缝。
道路反射裂缝是沥青路面普遍存在的一种病害现象。
基层反射裂缝是指半刚基层先于沥青面层开裂,在荷载应力与温度应力的共同作用下,在基层开裂处的面层底部产生应力集中而导致面层底部在上方大体对应的位置开裂,然后逐渐向上或向下扩展而使裂缝贯穿。
反射裂缝的产生,往往是沥青路面损坏加剧的开始,导致雨水沿裂缝下渗软化半刚性基层造成基层刚度不足而形成唧浆、沉陷等病害。
1 路面开裂的类型沥青路面按裂缝成因可将其分为荷载型裂缝和非荷载型裂缝两类。
荷载型裂缝主要指剪切型裂缝,由于行车荷载作用下沥青面层产生较大的剪切应力,当产生剪切强度超过路面材料的极限抗剪强度就会发生剪切开裂,这种裂缝在初始阶段一般是路表纵向开裂,随着荷载的反复作用逐渐发展为网状裂缝。
非荷载型裂缝主要是指温度裂缝,沥青混凝土与其它材料一样也具有热胀冷缩的性质,这种裂缝不仅与荷载作用下产生,而且与环境因素也有很大关系。
一般认为沥青混凝土的低温开裂有两种形式:一种是由于气温骤降造成面层温度收缩,在有约束的沥青层内产生温度应力超过沥青混凝土的抗拉强度时造成的开裂。
此类裂缝多从路表面产生,向下发展。
温度开裂的另一种形式是温度疲劳裂缝,这是由于沥青混凝土经过长时间的温度循环,是沥青混凝土的极限拉伸应力变小,应力松弛性能降低,将在温度应力小于其抗拉强度时产生开裂。
这种裂缝主要发生于温度变化频繁的温和地区,无论是低温荷载裂缝、冻胀裂缝还是反射裂缝都是在外因作用下由于沥青混合料老化所致,而低温缩裂则是温度下降时内部应力所致,属于材料问题。
另外,由于半刚性基层材料本身固有的收缩特性使沥青路面存在着严重的反射裂缝问题,半刚性基层开裂之后,沥青面层与半刚性基层之间存在受力薄弱点,在温度、荷载、外界环境作用下,沥青面层底部出现应力集中现象,面层底部开裂,在荷载反复作用下裂缝向上扩展,直至路表面。
半刚性基层沥青路面反射裂缝的成因与控制半刚性基层沥青路面由于具有强度高、造价低、整体性及水稳定性好等优点,在我国公路建设中得到了广泛的运用;但半刚性基层在运营期间易产生干缩裂缝和低温收缩裂缝,在交通荷载和温度荷载的重复作用下,半刚性基层的这种收缩裂缝很容易扩展到沥青面层而形成反射裂缝(ReflectionCrack)。
反射裂缝一旦产生,不仅影响路面的美观和行车舒适性,更重要的是大大的缩短了路面的使用寿命。
本文通过对半刚性基层材料的性能、反射裂缝形成机理的分析,指出了防治沥青路面反射裂缝应从选择适当的材料、结合实际情况和有效的技术措施等方面着手,来防止反射裂缝的产生。
标签:沥青路面反射裂缝机理防治措施1 反射裂缝产生的原因和对路面的危害1.1 反射裂缝产生的原因由于半刚性基层材料属于水硬性材料,当基层建成以后,基层内部的物理化学反应要持续一个相当长的时间,基层材料的强度和刚度也随着龄期的增长而不断加强。
所以这一类材料对温度和湿度的变化都比较敏感。
如果施工条件不好,就有可能导致基层产生干缩和温缩裂缝,而其下卧层与该层之间的磨阻作用抑制了其收缩,从而在该层内部产生拉应力,当此应力超过其抗拉强度时则发生断裂。
这种裂缝一般发生在使用期间的初冬季节,也可能发生在施工过程中基层铺筑后到尚未覆盖沥青面层之前。
当半刚性基层开裂以后,在沥青面层与半刚性基层层间的裂缝处形成一个薄弱点,在使用过程中,由于荷载应力与温度应力的共同作用下,在该点的沥青面层底面产生应力集中,如沥青面层较薄则会引起开裂。
随之,在行车和大气因素的反复作用下,裂缝逐渐向上扩展,直至沥青表面。
这种裂缝通常称为反射裂缝。
反射裂缝一般为横向裂缝,其间距大小取决于当地的气候条件、沥青面层的厚度,以及半刚性基层和沥青层材料的抗裂性能。
当日温差变化较大,沥青面层较薄和半刚性基层和沥青面层材料的抗裂性能较差时,则裂缝间距较小;反之,则较大。
1.2 反射裂缝对路面的危害反射裂缝会对路面性能和耐久性产生不利的影响。
沥青路面半刚性基层反射裂缝的成因分析及修补措施【摘要】本文就城市道路沥青路面产生裂缝产生的原因、危害进行分析,并提出相应的对策。
【关键词】沥青路面;半刚性基层;反射裂缝;成因;修补措施随着城乡经济建设事业的日益飞速发展,高等级城市道路及公路越来越普及既是经济发展和城市交通承载功能提升的需求,也是城市交通现代化的一个重要标志。
特别是对于路面外观及平整度越来越高的要求,行车舒适程度,既体现了公路设计的以人为本,又反映出施工单位技术质量科技等综合能力和水平。
从近年来城市道路建设的质量看,总体效果不错。
但是由于施工队伍的水平参差不齐,也发现一些城市道路、公路的部分路段仍有不同程度的裂缝产生。
下面结合自己工作实践,就城市道路沥青路面产生裂缝产生的原因、危害进行分析,并提出相应的对策。
1. 成因及症状描述在我县,公路的结构层从上之下一般为5~10厘米沥青面层(1~2层)+(20~40厘米)厚(1~2层)水泥稳定土基层+20厘米厚天然砂砾底基层。
市政道路的结构层从上至下一般为10厘米厚2层沥青砼面层+(20~40厘米)厚(1~2层)石灰粉煤灰稳定砂砾基层+20厘米厚天然砂砾垫层。
公路及市政道路的两层基层一般在上基层掺加30%~50%碎石,以确保上基层原材料的级配及强度。
沥青面层的抗拉强度是较低的,道路沥青面层的裂缝形成主要是基层的反射裂缝,在基层产生裂缝后,在温度和行车荷载作用下,裂缝逐渐反射到沥青表面。
经施工现场观察,路表面裂缝的位置形状与基层裂缝基本相似,主要以横向裂缝居多,局部也有纵向裂缝,以下就两种裂缝进行分析:1.1横向裂缝:横向裂缝是由于沥青面层和基层、底基层温度收缩造成的。
这种裂缝一般不可避免。
因为基层、底基层为半钢性结构具有高强度,虽然整体性好、强度高、变形小,但对温度变化的影响十分敏感,进入10月份气温到了+5℃以下后开始收缩,在气温降到最低温度-35℃左右时收缩到极值,产生最大极限裂缝。
已有的研究表明:半刚性沥青路面在重、轻冰冻地区产生裂缝的主要原因是温度收缩,而温度收缩又与半刚性材料的类型、材质、成型温度等因素有关,以下就横向裂缝较严重的现状进行分析。
半刚性路面基层反射裂缝产生原因及防治措施摘要:半刚性路面裂缝是沥青路面常见的病害,发展程度严重时,影响道路使用性能和安全,本文通过分析半刚性路面裂缝的形成机理和扩展模式及其对路面的危害,最后针对影响裂缝形成和扩展的因素提出了相应的防治措施。
关键词:反射裂缝;半刚性路面;半刚性基层;防治措施随着高等级公路的里程不断增加,以无机结合料稳定粒料(土)类为基层,沥青混凝土为面层的半刚性路面被广泛使用于高等级路面。
因为半刚性路面具有两个较为明显的特点,其一,具有较高的强度和承载力。
一般来说,半刚性基层材料具有较高的抗压强度和抗压弹性模量,并具有一定的抗弯拉强度,且都随着龄期的增加而不断增加,因此,半刚性沥青路面通常具有较小的弯沉和较强的荷载承受能力。
其二,半刚性基层强度大,使得其上沥青面层弯拉应力值较小,从而提高了沥青面层抵抗行车疲劳破坏的能力。
鉴于半刚性沥青路面强度、平整度及抗行车疲劳性能等优点,半刚性基层已成为目前中国公路路面基层的主要形式。
然而随着这种结构的大量使用,发现其存在着严重的裂缝问题,并已成为该结构的主要问题。
反射裂缝是沥青路面裂缝的主要形式,它的存在破坏了路面结构的整体性和连续性,并一定程度上导致结构强度的削弱(如裂缝处弯沉增大,回弹模量降低等)。
而且随着雨水和雪水的浸入,基层变软,在大量行车荷载反复作用下,导致路面强度大大降低,产生冲刷和唧泥现象,使裂缝加宽,裂缝两侧的沥青面层碎裂,加速沥青路面的破坏,影响路面的使用性能。
1反射裂缝的类型对于半刚性基层沥青路面,反射裂缝指由于半刚性基层在温度梯度和湿度变化下产生收缩开裂,此种基层材料先开裂而后沿开裂基层向上方反射到沥青面层而形成的裂缝,或者在行车荷载作用下,裂缝沿已开裂半刚性基层向上扩展而形成的裂缝。
很显然,反射裂缝的产生主要是刚性基层已先开裂,再经行车或温度、湿度变化而引起沥青面层裂缝。
沥青路面开裂的原因和形式是多种多样的,主要包括两种:一是荷载型裂缝,主要是由于行车荷载作用产生的;二是非荷载型裂缝,其主要类型是温度裂缝。

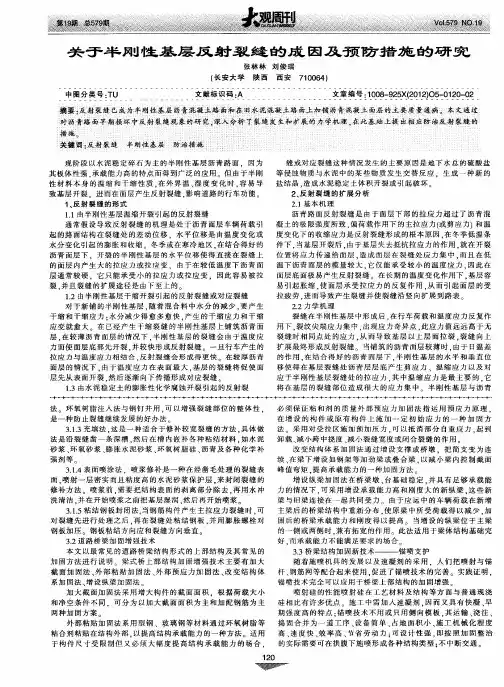

浅析半刚性路面产生反射裂缝的原因和防治措施半刚性路面以其基层的材料抗压强度、抗压的弹性模量相对较强,同时具备一定的抗弯拉强度等诸多优点,目前被广泛应用于我国高级路面中。
然而随着大量的使用,发现这种结构中往往存在大量裂缝问题。
而这类问题中最主要的形式既是反射裂缝,它不但破坏了路面的整体结构与连续结构,而且在相应程度上削弱了结构的强度。
以下笔者就其形成的原因进行分析,并提出有效的防治措施。
1、反射裂缝的类型(1)荷载型裂缝,即半刚性基层先发生开裂的现象,然后在行车荷载的作用下发生扩展而形成的裂缝。
(2)非荷载型裂缝,即受温度等外界影响情况下,产生的开裂现象,其主要是温度裂缝。
而温度裂缝包括低温性收缩裂缝以及温度疲劳裂缝。
而半刚性路面发生的反射裂缝大多是由温度引起的非荷载型裂缝。
2、形成反射裂缝的原因2.1 反射裂缝的产生(1)温度型的反射裂缝。
温度型的反射裂缝也可分为两种情况,第一种是将开裂基层铺上较厚的沥青层之后,经过冬季中的突然降温性况,其原有的裂缝会在温度的收缩条件下,增加新铺沥青面层的附加拉应力,而在这两个拉应力叠加在一起超过沥青混合料的抗拉强度时,新的沥青面层就会发生表面开裂现象,并最后与原有裂缝相连,这种裂缝就被称为低温收缩裂缝。
另一种是将开裂基层铺上较薄的沥青层之后,在面层的底面开始发生开裂现象,在正常升温所造成的温差情况下产生较大的拉应力,这样产生的裂缝就被称为温度疲劳裂缝。
(2)荷载型的反射裂缝。
行车的荷载因素是产生反射裂缝的一个主要因素,而在其对面层裂缝产生应力可分三个影响阶段,第一个是当轴载在接、裂缝的一侧时,其缝两侧发生相对较大的位置移动,并同时产生较大的剪切应力。
第二个阶段是当轴载在接、裂缝的顶侧时,其位移相对较小或无位移情况,这时沥青面要受到弯拉应力的作用。
第三个阶段是当轴载离开接、裂缝处时,产生和第一次的方向相反的剪切应力。
2.2 反射裂缝的扩展(1)纵向扩展的反射裂缝。

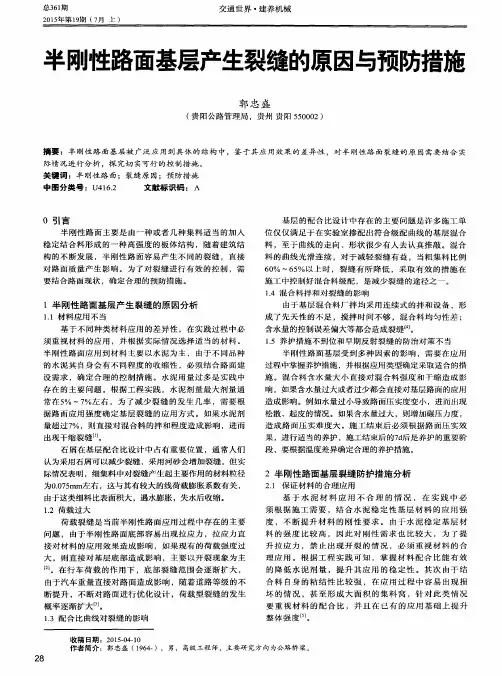

半刚性路面基层裂缝分析及防治措施作者:李晋来源:《卷宗》2018年第15期摘要:本文在分析半刚性路面基层裂缝病害机理的同时,将找出裂缝病害治理的有效方式,并做好公路半刚性路面养护工作,为工程量节约、养护成本减少及延长道路使用年限提供可靠保证。
关键词:半刚性路面;裂缝处理;病害机理半刚性路面是指选用无机结合料如水泥、石灰等,处理的土或碎(砾)石及含有水硬性结合料的工业废渣修筑的基层,这种路面前期具有柔性路面的力学性能,使用后期将大大提升其强度与刚度,相比水泥混凝土,其强度与刚度则较小。
因其刚性属于柔性路面和刚性路面之间,因此,将这种基层和在它上面铺筑的沥青面层叫做半刚性路面。
半刚性基层的特点主要体现在良好的板体性、刚度及较强的扩散应力等,同时还具有较强的抗拉强度、抗疲劳强度及不错的水稳性等。
这些特点可以确保路面基层具有良好的受力性能,并提高路面的稳定性。
因此,在施工过程中应确保半刚性基层具有一定的整体性,半刚性基层能够对路面结构起到承载力提升的作用。
一、半刚性路面基层裂缝病害机理半刚性基层开裂的原因和裂缝的形式是多种多样的。
影响裂缝轻重程度的主要因素有:基层材料的性质,气候条件(特别是冬季气温及其变化)、交通量和车辆类型以及施工因素等。
但就基层材料的主要原因而论,主要是由于基层温缩、干缩、疲劳引起的面层开裂。
1、温度收缩机理组成半刚性材料的三个相,即不同矿物颗粒组成的固相、液相(水)和气相在降温过程中相互作用的结果,使半刚性材料产生体积收缩,及温度收缩。
就组成固相的矿物颗粒而言,原材料中沙粒以上颗粒的温宿收缩系数较小;粉粒以下颗粒,特别是粘土矿物的温度收缩性较大。
粘土及其他交替颗粒的温度收缩性的大小与扩散厚度成正比。
半刚性基层材料中的固相颗粒大部分为结晶体及部分为非结晶体,其热学性质由质点间的键性和热运动以及结构组成所决定。
组成晶体的质点在空间是很有规律地排列着,质点的热运动只是在其平衡位置附近的热震荡。
半刚性路面基层反射裂缝产生原因及防治措施
摘要:半刚性路面裂缝是沥青路面常见的病害,发展程度严重时,影响道路使用性能和安全,本文通过分析半刚性路面裂缝的形成机理和扩展模式及其对路面的危害,最后针对影响裂缝形成和扩展的因素提出了相应的防治措施。
关键词:反射裂缝;半刚性路面;半刚性基层;防治措施
随着高等级公路的里程不断增加,以无机结合料稳定粒料(土)类为基层,沥青混凝土为面层的半刚性路面被广泛使用于高等级路面。
因为半刚性路面具有两个较为明显的特点,其一,具有较高的强度和承载力。
一般来说,半刚性基层材料具有较高的抗压强度和抗压弹性模量,并具有一定的抗弯拉强度,且都随着龄期的增加而不断增加,因此,半刚性沥青路面通常具有较小的弯沉和较强的荷载承受能力。
其二,半刚性基层强度大,使得其上沥青面层弯拉应力值较小,从而提高了沥青面层抵抗行车疲劳破坏的能力。
鉴于半刚性沥青路面强度、平整度及抗行车疲劳性能等优点,半刚性基层已成为目前中国公路路面基层的主要形式。
然而随着这种结构的大量使用,发现其存在着严重的裂缝问题,并已成为该结构的主要问题。
反射裂缝是沥青路面裂缝的主要形式,它的存在破坏了路面结构的整体性和连续性,并一定程度上导致结构强度的削弱(如裂缝处弯沉增大,回弹模量降低等)。
而且随着雨水和雪水的浸入,基层变软,在大量行车荷载反复作用下,导致路面强度大大降低,产生冲刷和唧泥现象,使裂缝加宽,裂缝两侧的沥青面层碎裂,加速沥青路面的破坏,影响路面的使用性能。
1反射裂缝的类型
对于半刚性基层沥青路面,反射裂缝指由于半刚性基层在温度梯度和湿度变化下产生收缩开裂,此种基层材料先开裂而后沿开裂基层向上方反射到沥青面层而形成的裂缝,或者在行车荷载作用下,裂缝沿已开裂半刚性基层向上扩展而形成的裂缝。
很显然,反射裂缝的产生主要是刚性基层已先开裂,再经行车或温度、湿度变化而引起沥青面层裂缝。
沥青路面开裂的原因和形式是多种多样的,主要包括两种:一是荷载型裂缝,主要是由于行车荷载作用产生的;二是非荷载型裂缝,其主要类型是温度裂缝。
它包括低温收缩裂缝和温度疲劳裂缝两种。
根据研究资料表明,半刚性路面的反射裂缝主要是非荷载型裂缝,由温度引起的。
2反射裂缝的形成机理
通常情况下,把反射裂缝的形成过程分为两个阶段:一是反射裂缝的产生阶段;二是反射裂缝的扩展阶段。
2.1反射裂缝的产生
(1)温度型反射裂缝。
温度型反射裂缝有两种,一种是在开裂基层(或老路)上铺厚沥青面层后,在冬季突然降温过程中,基层(或老路)的裂缝会由于温度收缩而继续拉开,它将给产生温度收缩的新铺沥青面层增加一个附加拉应力;两个拉应力叠加一旦超过沥青混合料抗拉强度,新沥青面层的表面在基层(或老路)裂缝的上方开裂,并逐渐向下延伸,直到与老路的裂缝相连,这样形成的裂缝通常称为低温收缩裂缝。
另一种裂缝主要发生在昼夜温差比较大的地方。
在开裂基层(或老路)上铺薄沥青面层的情况下,裂缝将从面层底面开始,面层底面一旦开裂,除在负温差下缝端有拉应力外,在正温差(升温造成的温差)下缝端产生的拉应力更大。
由此产生的裂缝称之为温度疲劳裂缝。
(2)荷载型反射裂缝。
当行车荷载经过接缝或裂缝时,在面层中产生的应力影响线可分为三个阶段:一是轴载位于接、裂缝一侧时,接、裂缝两侧产生较大的相对位移,在沥青面层中造成较大的剪切应力;二是轴载位于接、裂缝顶面时,两侧无相对位移或相对位移较小,沥青面层主要承受弯拉应力作用;三是轴载驶离接、裂缝时,在面层内产生与第一次方向相反的剪切应力。
在整个过程中沥青面层受到两次剪切一次弯拉作用,其直接结果是引起反射裂缝的产生和扩展,荷载因素是引起反射裂缝的一个重要因素。
2.2反射裂缝的扩展
沥青面层的反射裂缝从其产生到整个路面破坏,中间要经历一个裂缝扩展阶段,即反射裂缝在罩面层厚度方向上的纵向扩展和其在表面的横向扩展。
(1)反射裂缝的纵向扩展。
断裂力学认为,裂缝的扩展有三种位移模式:张开模式、剪切模式和撕开模式,其中,温度应力对反射裂缝影响的模式为张开模式;行车荷载对反射裂缝影响的主要模式为张开模式和剪切模式。
当车轮驶经裂缝的正上方时,以张开模式来引起反射裂缝;在裂缝之前和之后的位置,主要以剪切模式影响反射裂缝。
撕开模式在罩面层中不常出现。
与张开模式相对应的温度型反射裂缝通常产生于薄层罩面层底部,而后向上逐渐扩展到罩面层顶面。
当沥青罩面层或面层较厚且气温较低时,裂缝产生在罩面层或面层的顶面和底面,而后向罩面层或面层中间扩展,形成所谓对应裂缝。
对于正荷载作用下的张开模式所对应的反射裂缝,一般产生于罩面层底面,在周期性荷载的作用下垂直向上扩展。
在偏荷载作用时,反射裂缝以剪切模式在罩面层中向上扩展,其扩展路径在罩面层中是沿大约45°角的方向向上扩展。
当车轮荷载(偏荷载)和温度应力共同作用于复合罩面结构时,裂缝的扩展界于偏荷载和温度应力单独作用时裂缝扩展路径之间,比偏荷载作用时的裂缝扩展路径更垂直一些。
(2)反射裂缝的横向扩展。
裂缝发展过程是首先应在道路表面某些位置产生,然后再向两侧扩展。
一般情况下,反射裂缝多出现在轮迹处。
环境因素会加
速反射裂缝的扩展。
裂缝一旦出现,水分的浸入、氧化以及行车荷载的反复作用,常常加速反射裂缝向四周扩展。
即使裂缝贯穿于整个路面宽度,也不会影响行车的舒适性。
各地区的温度状况不同,各路段的交通条件和现有路面的结构状况也不相同,因而,反射裂缝的产生有可能主要是温度原因引起的,也有可能主要是荷载作用引起的,或者是温度和荷载共同作用所造成的。
对于基层裂缝引起的反射裂缝而言,主要是由于温度引起的,行车荷载在其形成的后期起到促进作用,但较薄的沥青面层和较厚的沥青面层的反射裂缝产生的机理不同;对于旧水泥砼接缝上的沥青罩面层中出现的反射裂缝而言,主要是由于荷载原因引起的,行车荷载的施加速度远高于温度变化产生的面板伸缩位移的速度,特别是偏荷载作用。
3防治对策及处理方法
防治反射裂缝方面主要从以下三种方式进行处理:一是改善沥青混凝土面层性能,如增加沥青层厚度、加筋罩面层、使用改性沥青等;二是设置应力/应变吸收薄膜夹层,如采用SAM沥青结构、土工织物、土工网格、粘结间断层等;三是对基层材料本身,选择抗冲刷性好,干缩系数和温缩系数小和抗拉强度高的半刚性材料。
3.1适当增加面层厚度
由机理分析,反射裂缝明显受沥青面层厚度的影响,厚度超过15cm的面层可以有效防止反射裂缝的扩展;还可以降低车辆荷载引起的剪应力。
当然,过分的增大面层的厚度,会增加造价,应适当的增大沥青面层的厚度,使得起到明显的防止裂缝的作用。
3.2改善半刚性基层的温干缩性质
造成半刚性基层沥青反射裂缝的一个重要原因是半刚性基层自身的开裂。
为了减少自身的开裂,所以就要降低其温缩和干缩系数。
(1)尽量使用骨架密实结构矿料级配。
(2)由于细料比表面大,所以半刚性基层材料中细料越多,材料内部孔隙也就越多,从而在水作用下其收缩也就越大,所以要控制粒料中细料含量和塑性指数。
通过0.075 mm 筛孔的细料含量控制在约5%~7%;细土的塑性指数应尽可能地小,不宜大于4。
(3)在满足强度要求的情况下,用最小水泥剂量。
因为随着水泥用量增加,其收缩也随之增加。
必要时,在水泥稳定料中使用减水剂。
3.3在面层和基层之间设置应力应变削减中间层(SAM)
SAM 对减缓反射裂缝的产生与扩展有明显的效果,可使裂缝处相对位移产生的应力传到面层时大为减少(有人研究认为可减少到15%),可明显减弱裂缝尖端应力的奇异性,降低应力强度因子。
SAM可以分成以下几类:橡胶沥青中间层,预制纤维膜布,土工织物中间层,低稠度沥青混凝土中间层,开级配沥青混凝土底层。
在选择和设计SAM应注意以下几点:(1)SAM 与面层、基层的
粘结性能,这种粘结必须是均匀和永久的,否则会过早出现分层。
(2)SAM 的劲度:夹层的劲度与夹层的模量和厚度有关,如果夹层的劲度很低,那么在罩面层的底部引起很大的应变,从而导致罩面层的开裂。
与此相反,如果夹层的劲度过高或者夹层特别薄,温度应力将100%的传递到罩面层中,起不到防止反射裂缝的效果。
(3)SAM 的韧度:如果SAM 的韧度太低,那么裂缝将很容易在SAM 中扩展,使得SAM 没有防治效果或者效果有限。
3.4在面层和基层之间设置级配碎石
减少反射裂缝的一个较有效措施是在半刚性基层与较薄沥青面层之间设置厚100~150mm的级配碎石中间层。
级配碎石作为散粒结构,不传递拉应力、拉应变,能充分吸收其下层裂纹释放的应变能;级配碎石还有很好的隔离作用,可以大大改善半刚性基层的温度、湿度状况,从根本上消除和减轻半刚性基层的温缩和干缩,减少反射裂缝。
4结语
反射裂缝的产生主要是由于半刚性基层的温干缩应力导致基层先开裂,而后在温差应力和荷载应力共同作用下向面层发展。
面层厚度和基层的温缩性能是影响反射裂缝多少和发展快慢的主要因素。
增加面层厚度,降低半刚性基层的温干缩系数,在基层和面层之间添加SAM层或级配碎石是消除和减少反射裂缝的有效措施。
