74ls138功能介绍74ls138引脚图74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS1383线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。
如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。
当、时，输出为高电平（S＝1），译码器处于工作状态。
否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。
这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。
在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。
这就不难理解为什么把叫做地址输入了。
例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。
74ls138引脚图-74ls138管脚图及功能真值表74ls138引脚图74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS1383线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。
如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。
当、时，输出为高电平（S＝1），译码器处于工作状态。
否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。
这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。
在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。
这就不难理解为什么把叫做地址输入了。
例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。
<74LS00引脚图>74l s00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。
Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GND74LS00真值表：A＝1 B=1 Y=0A＝0 B=1 Y=1A＝1 B=0 Y=1A＝0 B=0 Y=174HC138基本功能74LS138 为3 线－8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其74LS138工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
74LS138的作用:利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS138图74ls138译码器内部电路3线-8线译码器74LS138的功能表备注：这里的输入端的三个A0～1有的原理图中也用A B C表示（如74H138.pdf中所示，试用于普中科技的HC-6800 V2.2单片机开发板）。
<74ls138功能表>74LS138逻辑图无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。
如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出74ls138逻辑图由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
74ls138引脚图74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS1383线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。
如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。
当、时，输出为高电平（S＝1），译码器处于工作状态。
否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。
这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。
在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。
这就不难理解为什么把叫做地址输入了。
例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。

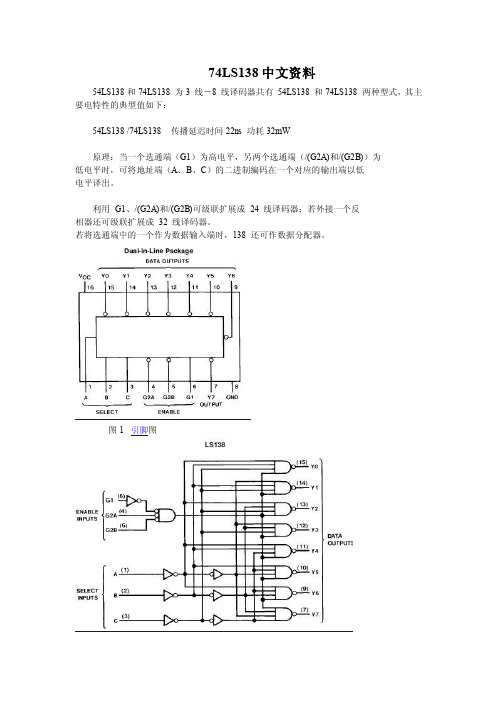

74LS138中文资料
54LS138和74LS138 为3 线－8 线译码器共有54LS138 和74LS138 两种型式，其主要电特性的典型值如下：
54LS138 /74LS138 传播延迟时间22ns 功耗32mW
原理：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为
低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低
电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反
相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，138 还可作数据分配器。
图1 引脚图
图2 内部逻辑管脚图
引脚功能：
A、B、C 译码地址输入端
G1 选通端/(G2A)、/(G2B) 选通端（低电平有效）Y0～Y7 译码输出端（低电平有效）
真值表：
建议操作条件：
电气参数：
动态特性表：。
74LS11——3输入端3与门管脚图及逻辑功能表
74LS20——4输入端双与非门管脚图及逻辑功能表
74LS21——4输入端双与门管脚图及逻辑功能表
74LS27——3输入端三或非门管脚图及逻辑功能表
74LS42——BCD/十进制译码器管脚图及逻辑功能表
74LS138——3-8线译码器管脚图及逻辑功能表
74LS139——双2-4线译码器管脚图及逻辑功能表
74LS148——8-3线优先编码器管脚图及逻辑功能表
74LS151——八选一数据选择器管脚图及逻辑功能表
74LS153——双4选1数据选择器管脚图及逻辑功能表
74LS47——4线7段显示译码器，低电平有效，驱动共阳数码管
74LS55——双4输入与或非门
74LS54——4-2-3
与或非门
74LS08——2输入4与门。
74LS138中文资料54LS138和74LS138 为3 线－8 线译码器共有54LS138 和74LS138 两种型式，其主要电特性的典型值如下：54LS138 /74LS138 传播延迟时间22ns 功耗32mW原理：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，138 还可作数据分配器。
图1 引脚图图2 内部逻辑管脚图引脚功能：A、B、C 译码地址输入端G1 选通端/(G2A)、/(G2B) 选通端（低电平有效）Y0～Y7 译码输出端（低电平有效）真值表：建议操作条件：电气参数：符号参数测试条件最大值典型值最大值单位VI 输入钳位电压VCC = Min, II = -18 mA- - -1.5 VVOH 输出高电平电压VCC = Min, IOH = Max,VIL = Max, VIH = Min2.73.4 - VVOL 输出低电平电压VCC = Min, IOL = Max,VIL = Max, VIH = Min- 0.35 0.5V IOL = 4 mA, VCC = Min - 0.25 0.4II 最大输入电压时输入电流VCC = Max, VI = 7V - - 0.1 mAIIH 输入高电平电流VCC = Max, VI = 2.7V - - 20 mA IIL 输入低电平电流VCC = Max, VI = 0.4V - - -0.36 mA IOS 输出短路电流VCC = Max (Note 4) -20 - -100 mA ICC 电源电流VCC = Max (Note 5) - 6.3 10 mA 动态特性表：符号参数To (Output) 时滞RL = 2 kW单位CL = 15pF CL = 50 pF最大值最大值最大值最大值tPLH 低到高电平输出传递延迟时间Select to Output 2 - 18 - 27 nstPHL 高到低电平输出传递延迟时间Select to Output 2 - 27 - 40 nstPLH 低到高电平输出传递延迟时间Select to Output 3 - 18 - 27 nstPHL 高到低电平输出传递延迟时间Select to Output 3 - 27 - 40 nstPLH 低到高电平输出传递延迟时间Enable to Output 2 - 18 - 27 nstPHL 高到低电平输出传递延迟时间Enable to Output 2 - 24 - 40 nstPLH 低到高电平输出传递延迟时间Enable to Output 3 - 18 - 27 nstPHL 传递延迟时间Enable to Output 3 - 28 - 40 ns。
