重要的配电电力知识小常识整理（By Jason Chao）台区与变压器：在电力系统中，台区是指（一台）变压器的供电范围或区域。
它是电力经济运行管理的名词。
还有就是在特定语句中是一区域地名。
变压器是指设备；台变是指安装在某地的变压器，是特指在装、运行的某台变压器；台区是指台变供电的区域范围。
计量点就是供、用电双方确定的安装电能计量表的位置，一般，计量点应设置在产权分界点。
计量点一般放在供用电双方设备的产权分界点。
有些“真正的产要分界点”不适合装表，可将计量点设在变电站内，若计量点与产要分界点不同，资产所有者应承担自己产权设备的损耗。
对变电站的各路出线而言，计量点就设在各路出线上。
变压器二台变压器并列运行的情况很普遍。
并列运行可以使电能质量变好，更好地发挥设备潜力等。
配电变压器：配电变压器，指用于配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。
中国变压器产品按电压等级一般可分为特高压(750KV及以上)、超高压(500KV)变压器、220-110KV变压器、35KV及以下变压器。
配电变压器通常是指运行在配电网中电压等级为10-35KV、容量为6300KVA及以下直接向终端用户供电的。
配电变压器一般负载率范围为30％~70％。
电力变压器做为输出时，一般工作在60%左右的负荷，小于30％时会造成配电电压器“大马拉小车”的现象，当大于70％时会出现配电变压器重载、过载的现象，即为重载配电变压器。
重载变压器是正常负荷在70%以上额定容量的变压器。
一般用在电厂做为主变压器时，很多情况是接近满负荷运行。
空载0 %；轻载30%以下；重载80%-100%；满载100%；过载大于100%。
变压器的过载允许值是设计的时候决定的，例如油浸式变压器过载能力及时间: 过载10% 变压器可持续运行180 分钟过载20% 变压器可持续运行150 分钟过载30% 变压器可持续运行120 分钟···如果过载量和过载时间过长则会影响变压器的使用寿命。
供配电常识：
供配电是指电力系统从发电、输电到配电的整个过程，是电力系统的重要组成部分。
以下是供配电的一些常识：
1.电压等级：电力系统中的电压等级有高压、中压、低压等不同等级，以满足不同用
户的需求。
在我国，常见的电压等级有35kV、10kV和380V等。
2.输电和配电：输电是指将电能从发电厂传输到用户的过程，而配电则是将电能从输
电系统分配到用户的过程。
3.变压器：变压器是供配电系统中的重要设备之一，用于将电压升高或降低以满足用
户的需求。
4.开关柜：开关柜是供配电系统中的控制设备之一，用于控制电能的流向和通断。
5.配电箱：配电箱是供配电系统中的终端设备之一，用于将电能分配给用户。
6.供电可靠性：供配电系统的可靠性是指系统在一定时间内对用户连续供电的能力。
为了保证供电的可靠性，供配电系统需要具备备用电源、备用线路等设备。
7.电力负荷分类：电力负荷可以根据不同的需要分为一级负荷、二级负荷和三级负荷
等。
一级负荷是指对中断供电有较大影响的负荷，需要进行特殊保护；二级负荷是指对中断供电有一定影响的负荷，可以进行适当的保护；三级负荷是指对中断供电没有太大影响的负荷，一般不需要特殊保护。
8.无功补偿：在供配电系统中，无功补偿是一种重要的技术手段，用于提高功率因数、
减少能源浪费和降低线路损耗。
常见的无功补偿方式有并联电容器、静止无功补偿器等。

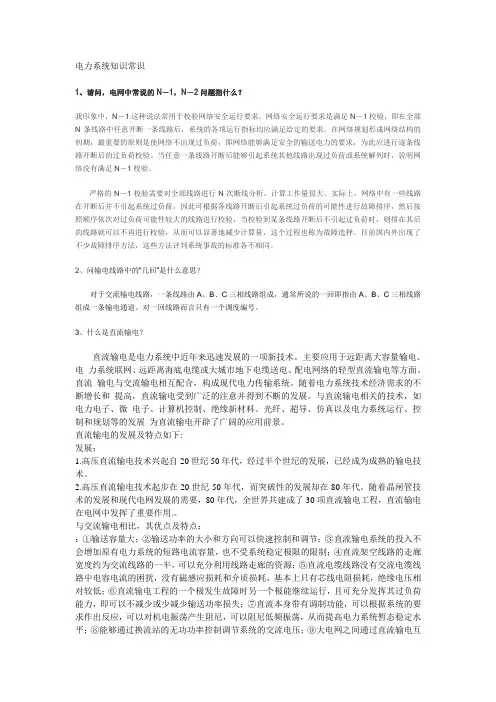

电力系统知识常识1、请问，电网中常说的N－1，N－2问题指什么？我印象中，N－1这种说法常用于校验网络安全运行要求，网络安全运行要求是满足N－1校验，即在全部N条线路中任意开断一条线路后，系统的各项运行指标均应满足给定的要求。
在网络规划形成网络结构的初期，最重要的原则是使网络不出现过负荷，即网络能够满足安全的输送电力的要求，为此应进行逐条线路开断后的过负荷校验。
当任意一条线路开断后能够引起系统其他线路出现过负荷或系统解列时，说明网络没有满足N－1校验。
严格的N－1校验需要对全部线路进行N次断线分析，计算工作量很大。
实际上，网络中有一些线路在开断后并不引起系统过负荷，因此可根据各线路开断后引起系统过负荷的可能性进行故障排序，然后按照顺序依次对过负荷可能性较大的线路进行校验，当校验到某条线路开断后不引起过负荷时，则排在其后的线路就可以不再进行校验，从而可以显著地减少计算量，这个过程也称为故障选择。
目前国内外出现了不少故障排序方法，这些方法评判系统事故的标准各不相同。
2、问输电线路中的“几回”是什么意思？对于交流输电线路，一条线路由A、B、C三相线路组成，通常所说的一回即指由A、B、C三相线路组成一条输电通道。
对一回线路而言只有一个调度编号。
3、什么是直流输电？直流输电是电力系统中近年来迅速发展的一项新技术。
主要应用于远距离大容量输电、电力系统联网、远距离海底电缆或大城市地下电缆送电、配电网络的轻型直流输电等方面。
直流输电与交流输电相互配合，构成现代电力传输系统。
随着电力系统技术经济需求的不断增长和提高，直流输电受到广泛的注意并得到不断的发展。
与直流输电相关的技术，如电力电子、微电子、计算机控制、绝缘新材料、光纤、超导、仿真以及电力系统运行、控制和规划等的发展为直流输电开辟了广阔的应用前景。
直流输电的发展及特点如下:发展：1.高压直流输电技术兴起自20世纪50年代，经过半个世纪的发展，已经成为成熟的输电技术。
安全用电：你必须知道的电力常识和应对措施随着社会的不断发展，电力的使用已经成为人们生活中不可或缺的一部分，但也伴随着很多安全问题。
因此，了解电力的基本知识并采取相应措施来确保电力使用的安全就成了大家必不可少的任务。
本文将介绍一些关于安全用电的电力常识和应对措施。
一、基本电力常识1.电能的定义电能是电荷在电场中具有的能量。
电能常用单位是焦耳。
2.电压的概念电压是指两点间的电势差，即电势差是电流在电路中流动的驱动力。
电压的单位是伏特。
3.电流的概念电流是指单位时间内通过导体截面的电荷量，即电荷移动的速度。
电流的单位是安培。
4.电功率的概念电功率是指单位时间内电力的转化速度。
电功率的单位是瓦特。
二、电力的安全使用1.电路接线电线的接线要保持良好的接触，接线部位应固定牢固，并用绝缘胶带进行保护。
不要让电线受到拉扯或挤压，以免导致线路短路或电线老化。
2.电器选购选购电器时要注意产品的认证标志及质量保证，尽量选择符合国家安全标准的认证产品。
购买电器应当参考其功率、电压、频率等参数以确定使用的环境是否能够满足。
3.用电须知a. 不要让电器在长时间不停止工作的情况下进行使用，以免过度使用引起电路故障。
b. 不要在潮湿或水域环境中操作电器，以免导致触电危险。
c. 不要在雨天或潮湿的地方使用电器，以免触电或电路短路。
d. 不要长时间使用电暖器、热水器等高功耗电器，以免过载或电路故障。
4.应急措施如果发生触电事故，应立即停止电源，遇到紧急情况应拔掉插头或在电路开关上关闭电源。
如果有需要，应当及时拨打急救电话或求助周围人员进行施救，不要贸然行动，以免使事态雪上加霜。
三、联络供电的安全1.联络线路的安装联络线路应该按照电力部门的要求进行安装，并保持电线干燥、整齐、平直，不要搭乱线路，不要向电线拉扯或施加外力，以免损坏线路。
2.联络变压器的选用和安装在购买联络变压器时，应注意变压器的额定电压、电流以及出口功率等参数，以选购适合的联络变压器。
电工作业应知应会知识手册电工作业是一项具有一定危险性的工作，要求电工具备扎实的专业知识和技能。
为了帮助广大电工更好地掌握相关知识，保障工作安全和质量，特编写此知识手册。
一、电工基础知识（一）电学基本概念电流：电荷在导体中的定向移动形成电流，单位是安培（A）。
电压：使电路中形成电流的原因，单位是伏特（V）。
电阻：导体对电流的阻碍作用，单位是欧姆（Ω）。
（二）电路组成电源：提供电能的装置。
导线：连接电路元件的导体。
开关：控制电路通断。
负载：消耗电能的装置，如灯泡、电动机等。
（三）欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
公式为 I ＝ U/R 。
（四）电功率电功率表示电流做功的快慢，单位是瓦特（W）。
公式为P ＝UI 。
二、常用电工工具和仪表（一）电工工具1、螺丝刀：分为一字螺丝刀和十字螺丝刀，用于拧螺丝。
2、钳子：包括钢丝钳、尖嘴钳、剥线钳等，用于夹持、剪断电线等。
3、电工刀：用于剖削电线绝缘层。
4、电钻：用于钻孔。
（二）电工仪表1、万用表：可测量电压、电流、电阻等多种电学量。
2、兆欧表：用于测量电气设备的绝缘电阻。
3、钳形电流表：无需断开电路即可测量电流。
三、安全用电常识（一）触电类型1、单相触电：人体接触到火线和大地之间的电压。
2、两相触电：人体同时接触到两根火线之间的电压。
（二）触电急救1、迅速切断电源。
2、若触电者昏迷，应进行心肺复苏。
（三）安全电压我国规定的安全电压额定值为 42V、36V、24V、12V、6V 。
（四）电气防火与防爆1、合理选用电气设备和导线。
2、保持电气设备的正常运行，防止过载、短路等故障。
四、电气安装与维修（一）布线原则1、线路应横平竖直，整齐美观。
2、导线应避免交叉，尽量走直线。
（二）插座与开关安装1、插座安装高度应符合标准，一般离地 30cm 左右。
2、开关应安装在方便操作的位置。
（三）照明灯具安装1、灯具应固定牢固，防止掉落。
2、灯具的接线应正确、牢固。

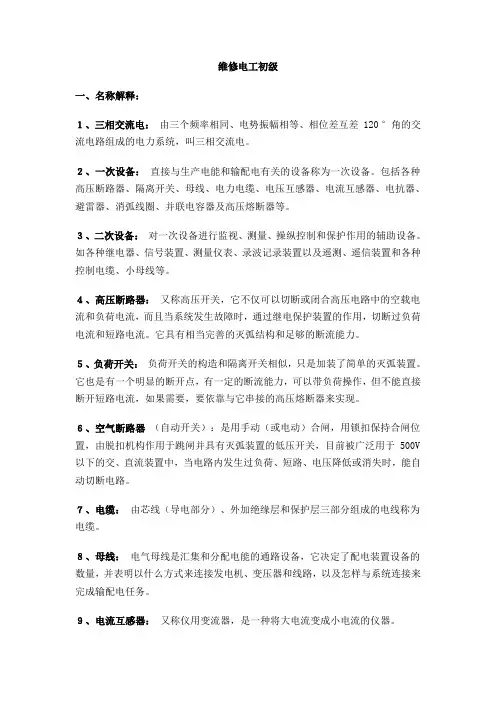

维修电工初级一、名称解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造和隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
电力系统基础知识1、电力体系差不多常识电力体系的构成电力体系的额定电压电力体系的中性点运行方法供电质量的重要指标电气主接线方法电力体系的构成一个完全的电力体系由分布各地的各类类型的发电厂、升压和降压变电所、输电线路及电力用户构成，它们分别完成电能的临盆、电压变换、电能的输配及应用。
图1－1 电力体系的构成示意图电力体系的额定电压电网电压是有等级的，电网的额定电压等级是依照公平易近经济成长的须要、技巧经济的合理性以及电气设备的制造程度等身分，经周全分析论证，由国度同一制订和颁布的。
表1－1 我邦交换电力网和电气设备的额定电压电力网和用电设备额定电压发电机额定电压电力变压器额定电压一次绕组二次绕组低压V 220/127380/220660/380 230400690 220/127380/220660/380 230/133400/230690/400高压kV 3610－3563110220330500750 3.156.310.513.8,15.75,18,20－－－－－－－ 3及3.156及6.310及10.513.8,15.75,18,203563110220330500750 3.15及3.36.3及6.610.5及11－38.569121242363550－1．用电设备用电设备的额定电压和电网的额定电压一致。
实际上，因为电网中有电压损掉，致使各点实际电压偏离额定值。
为了包管用电设备的优胜运行，国度对各级电网电压的误差均有严格规定。
明显，用电设备应具有比电网电压许可误差更宽的正常工作电压范畴。
2．发电机发电机的额定电压一样比同级电网额定电压赶过5%，用于补偿电网上的电压损掉。
3．变压器变压器的额定电压分为一次和二次绕组。
关于一次绕组，当变压器接于电网末尾时，性质上等同于电网上的一个负荷(如工厂降压变压器)，故其额定电压与电网一致，当变压器接于发电机引出端时(如发电厂升压变压器)，则其额定电压应与发电机额定电压雷同。
电气基本常识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流IX的存在，所以流入保护装置的电流IY≠I，当取消多点接地后IX＝0，则IY＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。

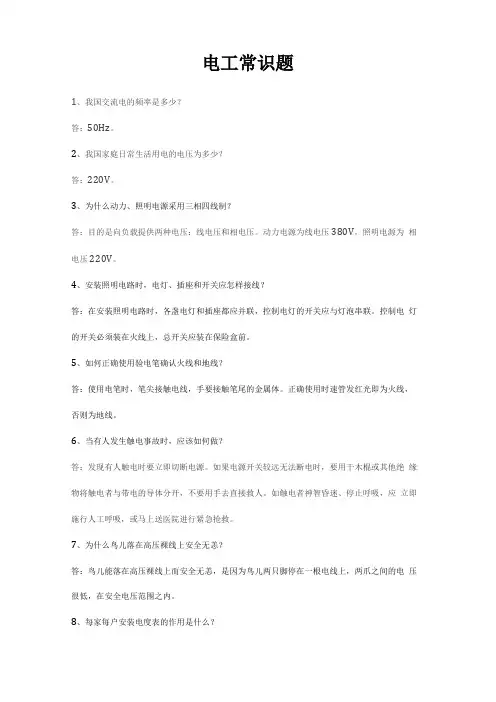

电工常识题1、我国交流电的频率是多少？答：50Hz。
2、我国家庭日常生活用电的电压为多少？答：220V。
3、为什么动力、照明电源采用三相四线制？答：目的是向负载提供两种电压：线电压和相电压。
动力电源为线电压380V，照明电源为相电压220V。
4、安装照明电路时，电灯、插座和开关应怎样接线？答：在安装照明电路时，各盏电灯和插座都应并联，控制电灯的开关应与灯泡串联。
控制电灯的开关必须装在火线上，总开关应装在保险盒前。
5、如何正确使用验电笔确认火线和地线？答：使用电笔时，笔尖接触电线，手要接触笔尾的金属体。
正确使用时速管发红光即为火线，否则为地线。
6、当有人发生触电事故时，应该如何做？答：发现有人触电时要立即切断电源。
如果电源开关较远无法断电时，要用干木棍或其他绝缘物将触电者与带电的导体分开，不要用手去直接救人。
如触电者神智昏迷、停止呼吸，应立即施行人工呼吸，或马上送医院进行紧急抢救。
7、为什么鸟儿落在高压裸线上安全无恙？答：鸟儿能落在高压裸线上而安全无恙，是因为鸟儿两只脚停在一根电线上，两爪之间的电压很低，在安全电压范围之内。
8、每家每户安装电度表的作用是什么？答：测量用户消耗电能的多少。
9、对人体的安全电压不大于多少？答：36V。
10、自然界存在哪两种电荷？它们之间有何关系？答：自然界只存在正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
11、两孔插座的接线规则是什么？答：左零右火12、三孔插座的接线规则是什么？答：左零右火上接地。
13、交流电源线及保护线的着色标准是什么？答：交流电源线用颜色黄、绿、红、淡蓝色分别表示5 V、W、N，保护接地线（PE）用黄/绿双色线。
14、直流电路中正负电源线着色标准是什么？答：常用棕色或红色标注正极。
蓝色标注负极。
15、在安全色标注中红色标示什么？答：红色标示禁止、停止或消防。
16、常见金属中导电性能最好的是什么？答：银。
17、用铝代铜做导线是为了什么？答：经济性好。

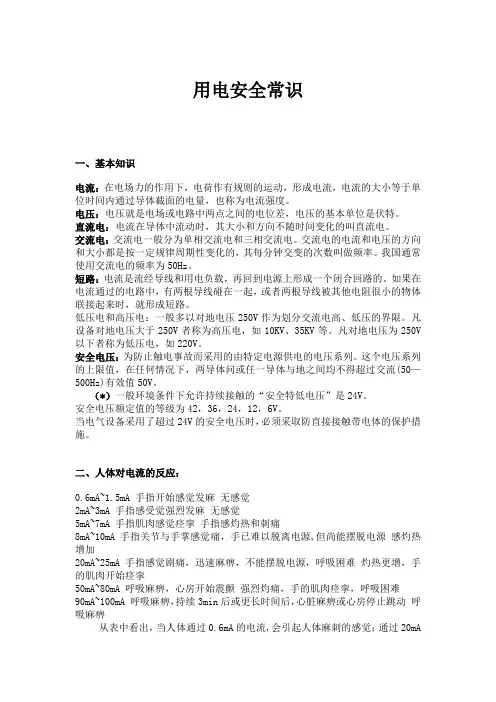

用电安全常识一、基本知识电流：在电场力的作用下，电荷作有规则的运动，形成电流，电流的大小等于单位时间内通过导体截面的电量，也称为电流强度。
电压：电压就是电场或电路中两点之间的电位差，电压的基本单位是伏特。
直流电：电流在导体中流动时，其大小和方向不随时间变化的叫直流电。
交流电：交流电一般分为单相交流电和三相交流电。
交流电的电流和电压的方向和大小都是按一定规律周期性变化的，其每分钟交变的次数叫做频率。
我国通常使用交流电的频率为50Hz。
短路：电流是流经导线和用电负载，再回到电源上形成一个闭合回路的。
如果在电流通过的电路中，有两根导线碰在一起，或者两根导线被其他电阻很小的物体联接起来时，就形成短路。
低压电和高压电：一般多以对地电压250V作为划分交流电高、低压的界限。
凡设备对地电压大于250V者称为高压电，如10KV、35KV等。
凡对地电压为250V 以下者称为低压电，如220V。
安全电压：为防止触电事故而采用的由特定电源供电的电压系列。
这个电压系列的上限值，在任何情况下，两导体问或任一导体与地之间均不得超过交流(50—500Hz)有效值50V。
（*）一般环境条件下允许持续接触的“安全特低电压”是24V。
安全电压额定值的等级为42，36，24，12，6V。
当电气设备采用了超过24V的安全电压时，必须采取防直接接触带电体的保护措施。
二、人体对电流的反应：0.6mA~1.5mA 手指开始感觉发麻无感觉2mA~3mA 手指感受觉强烈发麻无感觉5mA~7mA 手指肌肉感觉痉挛手指感灼热和刺痛8mA~10mA 手指关节与手掌感觉痛，手已难以脱离电源,但尚能摆脱电源感灼热增加20mA~25mA 手指感觉剧痛，迅速麻痹，不能摆脱电源，呼吸困难灼热更增，手的肌肉开始痉挛50mA~80mA 呼吸麻痹，心房开始震颤强烈灼痛，手的肌肉痉挛，呼吸困难90mA~100mA 呼吸麻痹，持续3min后或更长时间后，心脏麻痹或心房停止跳动呼吸麻痹从表中看出，当人体通过0.6mA的电流,会引起人体麻刺的感觉；通过20mA安的电流,就会引起剧痛和呼吸困难；通过50mA安的电流就有生命危险；通过100mA安以上的电流，就能引起心脏麻痹、心房停止跳动，直至死亡。
电力生产常识一、填空1、电力系统分为〔发电〕、〔输电〕和〔配电〕三个根基局限。
2、厂用电耗电量占同一时期发电厂全部发电量的百分数，称为〔厂用电率〕。
3、运行中的电气设备可分为四种状态，即〔运行状态〕、〔热备用状态〕、冷备用状态和〔检修状态〕。
4、电气设备分为高压和低压两种：设备对地电压在〔250V以上〕者为高压，设备对地电压在〔250V 及以下〕者为低压。
5、电流对人体的损害形势要紧有〔电击〕和〔电伤〕两种。
6、为了区不相序，交流三相系统中L1、L2、L3三相裸导线的涂色分不为〔黄〕、〔绿〕、〔红〕。
7、两票指的是〔工作票〕和〔操作票〕。
8、风力发电机组重要的参数是〔风轮直径〕和〔额定功率〕。
9、在电力系统中，中性点运行方式有〔直截了当接地〕、〔不接地〕、经消弧线圈接地。
10、电荷的根基特性是〔异性电荷相吸引，同性电荷相排斥〕。
11、变电所的接地装置有三种：(工作接地〕、〔保卫接地〕和〔防雷接地〕。
12、电压互感器二次不准许〔短路〕,一旦短路将会〔烧毁〕。
13、在有雷雨天气时不要停留在(风电机内)或靠近(风电机)。
(风电机)遭雨击后(1)小时内不得接近风电机。
14、标志电能质量的两个根基指标是〔电压〕和〔频率〕。
15、在人站立或行走时通过有电流的地面时。
足步间所承受的电压称为〔跨步电压〕。
16、线路停电时，必须按照〔开关〕〔负荷侧刀闸〕〔母线侧刀闸〕的顺序停电。
17、电压等级在1000V及以上者为〔高压〕电气设备，电压等级在1000V一下者为〔低压〕电气设备。
18、在正常工作条件下，风力发电机组的设计要抵达的最大连续输出功率喊〔额定功率〕。
、19、192、风力发电机组的组成一般由〔风轮〕、〔机舱〕、〔塔架〕、(本原)四局限组成。
20、隔离开关因没有专门的〔灭弧〕装置，故不能用来接通负荷电流和切断短路电流。
21、从国际风力发电技术开发的趋势来瞧，风力发电机组单机容量越来越大，陆地风力发电机组主力机型单机容量在〔W〕、〔2MW〕，近海风力发电机组的主力机型单机容量多为3MW以上，双馈型变速恒频风力发电机组是目前国际风力发电市场的主流机型。
电力常识1000条一、基本概念1. 电力是由电子所携带的一种物质能量，在物理上被认为是带电粒子所携带的能量的一种表现形式。
2. 电力的量度单位是瓦特(W)，即功率的单位，也可以用千瓦时(kWh)来表示电能的消耗。
3. 电力可以通过导线等传输媒介传递，同时也可以在空气中传播，是一种非常便捷的能量形式。
4. 电力可以通过各种电源如火力发电、水力发电、核能发电等方式产生，也可以通过太阳能、风能等可再生能源方式产生。
5. 电力在现代社会中被广泛应用，包括家庭用电、工业生产、交通运输等各个领域，是现代社会生产生活不可或缺的重要能源之一。
二、发展历程1. 电力发展的历史可以追溯至19世纪初，当时科学家们开始研究关于电力的原理和应用。
2. 1831年，英国物理学家迈克尔·法拉代表发明了电磁感应现象，并发现了电力和磁力之间的相互转化关系。
3. 1879年，美国发明家托马斯·爱迪生成功实现了螽斯管灯泡的发明，这被认为是电力应用的重要里程碑。
4. 20世纪初，随着发电技术的迅速发展，电力开始被广泛应用于工业生产和家庭生活中，成为现代社会生产生活中不可或缺的重要能源。
5. 20世纪后期，随着科学技术的迅速进步，新能源技术如核能、太阳能、风能等开始被广泛应用，电力的发展进入了一个新的阶段。
三、现状与未来发展1. 目前，全球各国都在不断加大对于电力的投入和发展，积极推动电力产业的发展，提高电力的利用效率。
2. 随着能源危机的日益加剧，人们开始更加关注可再生能源的开发和利用，以减少对传统能源的依赖，这对电力产业的发展提出了新的要求和挑战。
3. 未来，随着科学技术的不断发展和进步，电力产业将进入一个全新的发展阶段，新能源技术如太阳能、风能等将被更广泛地应用于电力生产，使电力产业更加环保、高效。
4. 同时，随着数字化技术的迅速发展，智能电网技术的应用将为电力产业的发展带来新的机遇，提高了电力系统的可靠性和安全性。
电力系统根底知识简介电力系统是一个包括发电、输电、配电和终端用电等环节的供电系统。
它是现代社会运转中不可或缺的根底设施之一，为各种生产、生活以及交通等领域的电能需求提供稳定可靠的电力。
发电局部发电是电力系统的起点，通过各种不同的方式将其他形式的能源转换成电能。
常见的发电方式有热力发电、水力发电、核能发电和风能发电等。
热力发电是利用燃烧化石燃料或核反响等方式产生高温高压蒸汽，再通过汽轮机驱动发电机发电。
水力发电是利用水流的能量，通过水轮机驱动发电机发电。
风能发电那么是利用风力转动风车产生电能。
输电局部输电是把发电厂产生的电能从发电厂送到用户的过程。
高压输电线路主要通过电缆或者电网架设在地面或者高架上，以减小电能的损耗和延长输电距离，通常有220千伏、500千伏和750千伏等不同电压等级。
输电线路在铁塔、绝缘子、导线和接地电缆等配套设备的支持下，保证电能的稳定传输。
配电局部配电是将输电过程中的高电压电能转换成适合终端用户使用的低电压电能。
配电系统在各个不同的区域内将电能分成不同的支路，通过变压器等设备提供适当的电压和频率，以满足用户的电能需求。
配电系统通常包括变电站、高压配电网和低压配电网等。
终端用电局部终端用电指的是最终将电能用于生活、生产等领域的环节。
这涉及到各种电器设备和用电设施，包括家庭中的灯具、冰箱、空调等，工业部门的机器设备，以及商业领域的电脑、空调等设备。
电力系统的稳定性电力系统的稳定性是指系统在遇到外部扰动或内部失常时，能够自动恢复原有的稳定工作状态的能力。
保持电力系统的稳定性是电力工业的重要任务。
为了确保电力系统的稳定运行，需要依靠高效准确的监测和控制系统。
电力系统的平安性电力系统的平安性是指在系统运行过程中，对人员和设备的保护。
电力系统中常见的平安问题包括线路过载、断路器故障和电气火灾等。
为了提高电力系统的平安性，需要对系统进行定期检修和维护，并加强系统的保护措施。
电力系统的可持续开展电力系统的可持续开展是指在满足当前电能需求的同时，也要考虑对环境的影响和资源的长远利用。
电工必备25条电气常识！1油浸变压器有哪些主要部件?答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油等。
2什么叫全绝缘变压器？什么叫半绝缘变压器?答：半绝缘就是变压器的*近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。
3变压器在电力系统中的主要作用是什么?答：变压器中电力系统中的作用是变换电压，以利于功率的传输。
电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。
而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。
4套管裂纹有什么危害性?答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。
裂缝中的水结冰时也可能将套管胀裂。
可见套管裂纹对变压器的安全运行是很有威胁的。
5高压断路器有什么作用?答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电流，防止事故扩大，保证系统的安全运行。
6电流互感器有什么作用?答：电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
7电流互感器有哪几种接线方式?答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线。
8为什么要在电力电容器与其断路器之间装设一组ZnO避雷器?答：装设ZnO避雷器可以防止电力电容器在拉、合操作时可能出现的操作过电压，保证电气设备的安全运行。
9电能表和功率表指示的数值有哪些不同?答：功率表指示的是瞬时的发、供、用电设备所发出、传送和消耗的电功数；而电能表的数值是累计某一段时间内所发出、传送和消耗的电能数。
2024年电工入门知识最详最全总结范本电工是负责安装、维护和修理电力系统的专业人员。
随着科技的不断发展，电力系统的设计和工作原理也在不断改变。
以下是2024年电工入门知识的最详最全总结：1. 电力基础知识- 电流：电荷在电路中的流动，用安培（A）表示。
- 电压：电流的推动力，用伏特（V）表示。
- 电阻：电流通过电路时的阻碍，用欧姆（Ω）表示。
- 电功率：单位时间内电流传输的能量，用瓦特（W）表示。
2. 电路图- 电路图是电器连接和组成的图示表示。
- 电缆和导线：传输电流的材料。
- 开关：用于控制电路的通断。
- 保险丝：用于保护电路免受过载的损害。
- 插座：用于连接电器设备。
3. 安全知识- 电气伤害：电流通过人体造成的伤害。
- 绝缘材料：用于阻止电流通过的材料，如橡胶、塑料等。
- 安全开关：在紧急情况下切断电路的设备。
- 接地：将电器设备与地面连接以防止电气故障。
4. 电器设备- 照明设备：灯泡、荧光灯、LED灯等。
- 加热设备：电热水器、电炉等。
- 整流器：将交流电转换为直流电的设备。
- 变压器：用于改变电压水平的设备。
- 发电机：将机械能转换为电能的设备。
5. 电路类型- 直流电路：电流在一个方向上流动。
- 交流电路：电流在两个方向上交替流动。
- 并联电路：电流有多个路径流动。
- 串联电路：电流只有一个路径流动。
6. 电力系统- 输电系统：将电能从发电站传输到用户的系统。
- 配电系统：将输电系统中的电能分配给用户的系统。
- 电力网：由输电和配电系统组成的网络。
7. 电力工具和仪器- 电钻：用于钻孔和螺丝固定。
- 锤子和螺丝刀：用于安装和拆卸电器设备。
- 钳子：用于夹紧和固定电线。
- 测量仪器：用于测量电压、电流和电阻等参数。
总结：以上是2024年电工入门知识的最详最全总结。
随着技术的不断发展，电力系统的工作原理和设备也在发生变化。
作为电工，了解基础知识、安全知识以及各种电器设备和工具的使用方法是非常重要的。
电力技术知识大全1）电力系统中，外部过电压又称为（大气）过电压，按过电压的形式可分：（直接）雷过电压、（感应）雷过电压。
2）电力系统中，内部过电压按过电压产生的原因可分为: （操作）过电压，（弧光接地）过电压，（电磁谐振）过电压。
3）在测量电气设备绝缘电阻时，一般通过测吸收比来判断绝缘受潮情况，当吸收比大于1.3 时，表示（绝缘良好）；接近于1 时，表示（绝缘受潮）。
4）在三相电路中，电源电压三相对称的情况下，如三相负载也对称，不管有无中性线，中性点的电压都等于（0）。
如果三相负载不对称，且没有中性线或中性线阻抗较大时，三相负载中性点会出现电压，这种现象叫（中性点位移）现象。
5）建立完善的万能钥匙使用和保管制度，闭锁装置不能随意（退出运行），停用（防误闭锁装置）时，要经本单位（生产厂长）批准。
6）装设接地线必须先接（接地端），后接（导体端），且必须接触良好。
拆接地线的顺序与此相反。
装、拆接地线均应使用（绝缘棒）和戴（绝缘手套）。
7）对重要的线路和设备必须坚持设立（两）套互相独立主保护的原则，并且两套保护宜为不同（原理）和不同（厂家）的产品。
8）测量绝缘时，测量用的导线，应使用（绝缘导线），其端部应有绝缘套。
在带电的电流互感器二次回路上工作时，严禁将电流器（二次侧）开路。
9）电容元件对（高频）电流所呈现的容抗极小，而对（直流）则可视为开路，因此电容器在该电路中有（隔直）作用。
10）设备不停电的安全距离，6kV 规定为（0.7 ）m，110KV 规定为（1.5 ）m，500KV规定为（5 ）m。
11）在R、L、C串联电路上，发生谐振的条件是（ω2LC＝1）12）黄色试温腊片，在常温下（ 60 ）时开始熔化；绿色试温腊片，在常温下（ 70 ）时开始熔化；红色试温腊片，在常温下（ 80 ）时开始熔化。
13）测量仪表的准确度等级若是0.5 级，则该仪表的基本误差是（± 0.5% ）。
14）用万用表R×100 的欧姆档测量一只晶体三极管各极间的正反向电阻，若都呈现出最小的阻值，则这只晶体管（两个PN结都被击穿）15）可控硅整流装置是靠改变（可控硅触发控制角）来改变输出电压的16）电气设备误操作的“五防”是指（防带负荷拉合刀闸；防误拉合开关;防带电挂地线;防带地线合闸;防误入带电间隔）。
电力系统的一些常识什么是有功？什么是无功？有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。
比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。
有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。
无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。
它不对外作功，而是转变为其他形式的能量。
凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。
由于它不对外做功，才被称之为“无功”。
无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。
配电网中的电感性电气设备如变压器、电动机、电焊机、空调器、洗衣机、电冰箱、钠灯、日光灯等投入运行后，不仅要从电力网中吸收有功功率用于做功，而且还要吸收无功功率建立磁场，这样就导致电力客户的自然功率因数一般都比较低。
我国对电力客户的用电，规定了必须达到的功率因数标准。
关于“火线、零线、地线”的具体解释零线是变压器中性点引出的线路，与相线构成回路对用电设备进行供电，通常情况下，零线在变压器中性点处与地线重复接地，起到双重保护作用电压是两点间电位差。
有了电压，电子就会在电线中流动形成电流。
这就像水从高处向低处流动的道理是一样的。
水在流动的过程中会做功，电在流动过程中也会做功。
电流通过线径细、电阻大的导线时，会发生类似塞车的情况，导致发热。
电灯的钨丝能承受高温，钨丝在高热情况下就发光了。
交流电源线分为零线和火线。
零线总是与大地的电位相等（但并不是说大地的电位就一定低），火线与零线保持呈正弦振荡式的压差。
因为人在自然状态下与大地是零电位差的，所以一般情况下，人接触零线是不会被电击的。
用电器把外壳与零线连接（接零）就可以保护人不触电，就是这个原因。
所以，火线与零线接反，会埋下用电安全隐患，一般要严格区分零线是指在极限与配合图解中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。
通常零线沿水平方向绘制，正偏差位于其上，负偏差位于其下。
触电要组成回路才会触电，同时碰上火线和零线火线和地面才会触电照明电路里的两根电线，一根叫火线，另一根则叫零线。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分这间的电压等于220V，就有触电的危险了。
反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
如果火线和零线一旦碰起来，由于两者之间的电压等于220伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。
另一种解释：火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。
另外，家用插座里各孔的接线位置是有规定的，如果拆开插座可以看到，标有L标记的点是接火线的，N标记的是接零线的，地线有个专门的接地符号。
不懂的人千万还要乱接（特别是地线的位置），否则可能造成严重后果。
“单母线”、“单母线分段”、“单母线分段带旁路”的优缺点。
①单母线特点:每一回路均经过一台断路器QF和隔离开关QS接于一组母线上.母线侧隔离开关线路侧隔离开关优点:接线简单清晰,设备少,操作方便,投资少,便于扩建.缺点:可靠性和灵活性较差.在母线和母线隔离开关检修或故障时,各支路都必须停止工作;引出线的断路器检修时,该支路要停止供电.停电:先断路器后隔离开关(先负荷侧再母线侧)送电不能满足不允许停电的供电要求,一般用于6～220kV系统中,出线回路较少,对供电可靠性要求不高的中,小型发电厂与变电站中.②单母线分段接线分段断路器闭合运行一个电源故障时,仍可以使两段母线都有电,可靠性比较好,但线路故障时短路电流较大.分段断路器断开运行在0QF处装设备自投装置,重要用户可以从两段母线引接采用双回路供电,还可以限制短路电流.优点:提高了供电可靠性缺点:停电范围较大(1)6～10k:出线回路数为6回及以上;(2)35～63kV:出线回路数为4～8回;(3)110～220kV:出线回路数为3～4回.③单母线分段带旁路母线接线(1)分段断路器兼作旁路断路器(2)旁路断路器兼作分段断路器出线断路器故障或检修时可以用旁路断路器代路送电,使线路不停电.主要用于电压为6～10kV出线较多而且对重要负荷供电的装置中;35kV及以上有重要联络线路或较多重要用户时也采用.浮充和均充1．浮充工作原理：当电池处于充满状态时，充电器不会停止充电，仍会提供恒定的浮充电压与很小浮充电流供给电池，因为，一旦充电器停止充电，电池会自然地释放电能，所以利用浮充的方式，平衡这种自然放电，小型UPS通常采用浮充模式。
2．均充工作原理：以定电流和定时间的方式对电池充电，充电较快。
在专业维护人员对电池保养时经常用的充电模式，这种模式还有利于激活电池的化学特性。
注：智能型充电器具有根据电池工作状态自动转换浮充和均充的功能，可充分发挥浮充和均充各自的优势，实现快速充电和延长电池寿命。
冲击合闸：一般线路3次主变5次母线1次新安装的变压器在空载（二次侧不带负载）状态下，合闸投入线路，然后再分闸切除，再合闸，再分闸，一般要重复三到五次，这就叫冲击合闸。
在高压开关柜上直接操作。
因为变压器在空载状态下投切时最大能产生两倍左右的过电压，这个过电压极易使变压器损坏，冲击合闸就是为了考核变压器能否经受这个过电压，检查变压器绝缘是否有薄弱点，以保证变压器今后运行更安全。
重复多次，是为了保证一定能产生两倍左右的过电压。
浮充floatingcharge浮充特性：蓄电池组是电力直流系统的备用电源。
在正常的运行状态下，与直流母线相连的充电装置，除对常规负载供电外，还向蓄电池组提供浮充电流。
这种运行方式称为全浮充工作方式，简称浮充运行.浮充是蓄电池组的一种供（放）电工作方式，系将蓄电池组与电源线路并联连接到负载电路上，它的电压大体上是恒定的，仅略高于蓄电池组的断路电压，由电源线路所供的少量电流来补偿蓄电池组局部作用的损耗，以使其能经常保持在充电满足状态而不致过充电。
因此，蓄电池组可随电源线路电压上下波动而进行充放电。
当负载较轻而电源线路电压较高时，蓄电池组即进行充电，当负载较重或电源发生意外中断时，蓄电池组则进行放电，分担部分或全部负载。
这样，蓄电池组便起到稳压作用，并处于备用状态。
浮充供电工作方式可分为半浮充和全浮充两种。
当部分时间（负载较轻时）进行浮充供电，而另部分时间（负载较重时）由蓄电池组单独供电的工作方式，称为半浮充工作方式，或称定期浮充工作方式。
倘全部时间均由电源线路与蓄电池组并联浮充供电，则称为全浮充工作方式，或称连续浮充工作方式。
以浮充工作方式使用的蓄电池组，其寿命一般较全充放工作方式者要长，而且可改用较小些容量的蓄电池组来代替。
这种浮充供电工作方式多用于发电厂的断电备用电源和电话局的电话正常供电电源。
推力轴承和导轴承水轮机轴承分为：推力轴承和导轴承。
导轴承是固定水轮机轴水平方向，防止其在水平方向摆动，受力方向在水平方向;推力轴承是承受水轮机转子重量的，受力方向在垂直方向。
推力瓦是固定在机架上的，镜板是固定在推力头上的，瓦泡在透平油中，瓦上会有一层油膜，镜板压在推力瓦上（中间有层很薄的油膜，润滑的）。
转子转动时，镜板随转子一起转动，和推力瓦上的薄油膜摩擦。
以此实现转动部件和固定部件之间的衔接。
根据推力轴承的位置，若推力轴承在上机架，则为悬式机组；若推力轴承在下机架，则为伞式机组。
负序正序零序电流正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
1）求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端（箭头处），注意B 相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。
最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。
2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
这就得出了正序分量。
3）求负序分量：注意原向量图的处理方法与求正序时不一样。
A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。
下面的方法就与正序时一样了。
通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。
在这里再说说各分量与谐波的关系。
由于谐波与基波的频率有特殊的关系，故在与基波合成时会分别表现出正序、负序和零序特性。
但我们不能把谐波与这些分量等同起来。
由上所述，之所以要把基波分解成三个分量，是为了方便对系统的分析和状态的判别，如出现零序很多情况就是发生单相接地，这些分析都是基于基波的，而正是谐波叠加在基波上而对测量产生了误差，因此谐波是个外来的干扰量，其数值并不是我们分析时想要的，就如三次谐波对零序分量的干扰。
