关于雾化器电路板以及整机维修总结

医用压缩式雾化器常见故障及维修方法
医用压缩式雾化器常见故障及维修方法如下：
1. 通电不工作：
供电问题：检查电源是否正常，使用电表测试电源是否有电输出，以判断是否是电源问题。

如果是电源问题，需要更换电源或电源线。

机械故障：检查机械部件是否出现故障，如压缩雾化机的电机或者风扇是否损坏。

如果是机械故障，需要拆开机器检查并更换相应的部件。

器械损坏：检查器械本身是否损坏，如压缩雾化机的雾化喷嘴、过滤器和水杯等部件。

如果是器械损坏，需要更换相应的部件。

2. 不出雾：
电源故障：检查电池电量或电源线是否松动，如有需要，更换电池或插紧电源线。

雾化芯故障：检查雾化芯是否损坏或被沾污。

如果是雾化芯故障，可以购买新的雾化芯进行更换。

在更换雾化芯时，需要注意不同型号的雾化器使用的雾化芯可能有所不同。

液体不足或积液：检查液体是否充足，如果液体不足或者有积液，可以添加适量的液体或者清理积液，使液体保持在合适的水平。

管路阻塞：检查管路是否阻塞，可以使用专业的清洗液清洗管路，或者使用酒精或者洗碗精清洗。

如以上方法不能解决问题，建议联系维修专业人员或制造商寻求帮助。

请注意，在操作过程中需谨慎小心，按照说明书的指导进行操作，避免造成进一步的损坏。

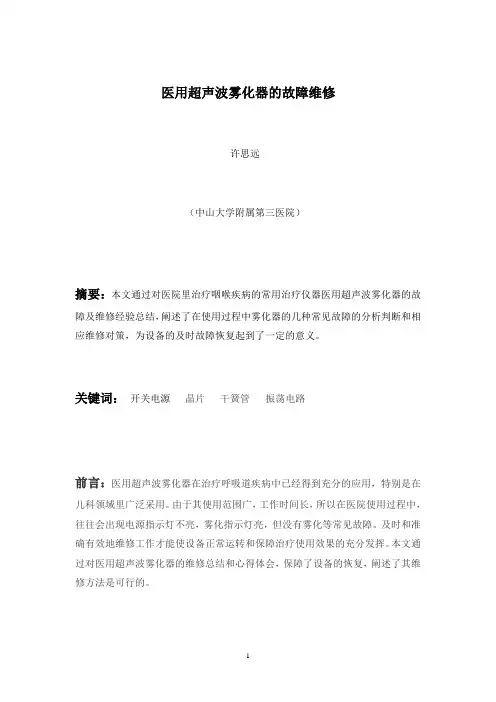

医用超声波雾化器的故障维修许思远（中山大学附属第三医院）摘要：本文通过对医院里治疗咽喉疾病的常用治疗仪器医用超声波雾化器的故障及维修经验总结，阐述了在使用过程中雾化器的几种常见故障的分析判断和相应维修对策，为设备的及时故障恢复起到了一定的意义。

关键词：开关电源晶片干簧管振荡电路前言：医用超声波雾化器在治疗呼吸道疾病中已经得到充分的应用，特别是在儿科领域里广泛采用。

由于其使用范围广，工作时间长，所以在医院使用过程中，往往会出现电源指示灯不亮，雾化指示灯亮，但没有雾化等常见故障。

及时和准确有效地维修工作才能使设备正常运转和保障治疗使用效果的充分发挥。

本文通过对医用超声波雾化器的维修总结和心得体会，保障了设备的恢复，阐述了其维修方法是可行的。

雾化器的简述：雾化器结构（以粤华牌WH——2000为例）：雾化器是由外壳、底座、电源变压器、风扇电机（风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。

其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等。

（雾化器结构见下图）雾化器的工作原理：雾化器它是通过换能器（压电晶片，简称晶片）耦合产生高频振荡，并由晶片产生超声波1.7MHz。

在振荡电路中大部分采用单管式输出，超声波以水为介质，通过水槽底下的谐振发射窗使药杯里的水溶性药物，雾化成微细的雾粒（0.5-10μm）。

使药物液体由液态转化为气态，产生雾化效果，送风马达将药雾通过波纹管输运到患者作为吸入治疗。

雾化器设由时间定时器控制（0-60分钟），雾化量大小可通过电位器旋钮调节，还增设了晶片保护装置，即在水槽水位过低时，通过浮环里磁环使雾化器里的干簧管动作从而能瞬间切断电源。

雾化器的电路原理：接通电源，按下电源开关K，启动定时开关S，市电220V通过开关电源板给风机和振荡电路线路板分别提供直流12V和直流48V两组输出。

风机M通过开关电源板上12V直流电输出口得电启动旋转。

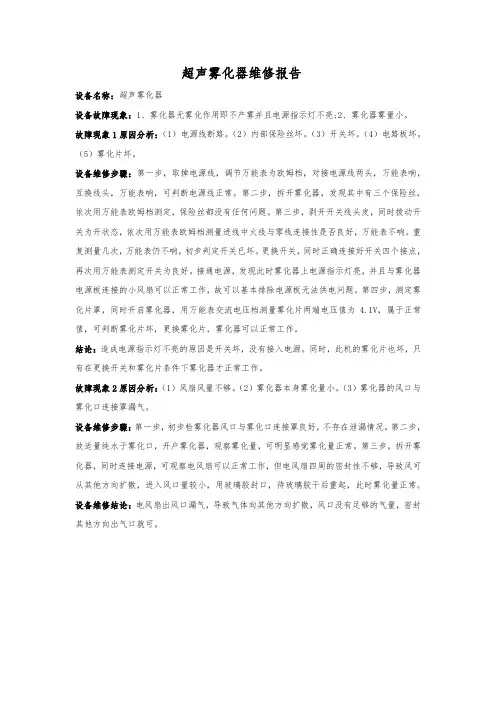

超声雾化器维修报告设备名称：超声雾化器设备故障现象：1、雾化器无雾化作用即不产雾并且电源指示灯不亮;2、雾化器雾量小。

故障现象1原因分析：（1）电源线断路。

（2）内部保险丝坏。

（3）开关坏。

（4）电路板坏。

（5）雾化片坏。

设备维修步骤：第一步，取掉电源线，调节万能表为欧姆档，对接电源线两头，万能表响，互换线头，万能表响，可判断电源线正常。

第二步，拆开雾化器，发现其中有三个保险丝，依次用万能表欧姆档测定，保险丝都没有任何问题。

第三步，剥开开关线头皮，同时拨动开关为开状态，依次用万能表欧姆档测量进线中火线与零线连接性是否良好，万能表不响。

重复测量几次，万能表仍不响，初步判定开关已坏。

更换开关，同时正确连接好开关四个接点，再次用万能表测定开关为良好。

接通电源，发现此时雾化器上电源指示灯亮，并且与雾化器电源板连接的小风扇可以正常工作，故可以基本排除电源板无法供电问题。

第四步，测定雾化片罩，同时开启雾化器，用万能表交流电压档测量雾化片两端电压值为4.1V，属于正常值，可判断雾化片坏，更换雾化片，雾化器可以正常工作。

结论：造成电源指示灯不亮的原因是开关坏，没有接入电源。

同时，此机的雾化片也坏，只有在更换开关和雾化片条件下雾化器才正常工作。

故障现象2原因分析：（1）风扇风量不够。

（2）雾化器本身雾化量小。

（3）雾化器的风口与雾化口连接罩漏气。

设备维修步骤：第一步，初步检雾化器风口与雾化口连接罩良好，不存在泄漏情况。

第二步，放适量纯水于雾化口，开户雾化器，观察雾化量，可明显感觉雾化量正常。

第三步，拆开雾化器，同时连接电源，可观察电风扇可以正常工作，但电风扇四周的密封性不够，导致风可从其他方向扩散，进入风口量较小，用玻璃胶封口，待玻璃胶干后重起，此时雾化量正常。

设备维修结论：电风扇出风口漏气，导致气体向其他方向扩散，风口没有足够的气量，密封其他方向出气口就可。

第十六节超声雾化器使用与维护超声波雾化器是应用超声波声能，将药液变成细微的气雾，由呼吸道吸入，达到治疗目的，其特点是雾量大小可能调节，雾滴小而均匀（直径在5μm 以下），药液随着深而慢的吸气被吸入终末支气管及肺泡。

又因雾化器电子部分能产热，对雾化液有加温作用，使病人吸入温暖、舒适的气雾。

一、超声波雾化器原理目前，市面上超声波雾化器品种繁多，尽管在外形上不同，内部电路上有差异，但基本电路原理与整机结构组成却无本质区别。

超声波雾化器它是通过换能器（压电晶片，简称晶片）耦合产生高频振荡，并由晶片产生超声波1.7MHz。

在振荡电路中大部分采用单管式输出，有的采用双管式输出，超声波以水为介质，通过水槽底下的谐振发射窗使药杯里的水溶性药物，雾化成微细的雾粒（0.5～10μm）。

使药物液体由液态转化为气态，产生雾化效果，送风机将药雾通过波纹管输运到患者作为吸入治疗。

二、超声波雾化器临床适应症和禁忌症（一）适应症1．消炎、镇咳、祛痰。

2．解除支气管痉挛，使气道通畅，改善通气功能。

3．在胸部手术前后，预防呼吸道感染。

4．配合人工呼吸作呼吸道湿化或间歇雾化吸入药物。

5．应用抗癌药物治疗肺癌。

（二）禁忌症吸入药物是水溶剂，对药物过敏者慎用。

三、超声波雾化器基本结构及常用超声波雾化器性能（一）超声波雾化器基本结构超声波雾化器结构比较简单，它是由雾化器外壳、底座、电源变压器、风扇电机（风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。

其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等。

1．超声波发生器通电后输出高频电能。

雾化器面板上操纵调节器有电源开关、雾化开关、雾量调节旋钮。

2．水槽盛蒸馏水。

水槽下方有一晶体换能器，接发生器发出的频电能，将其转化为超声波声能。

3．雾化罐（杯）盛药液。

雾化罐底部的半透明膜为透声膜。

当声能透过此膜与罐内药液作用，产生雾滴喷出。

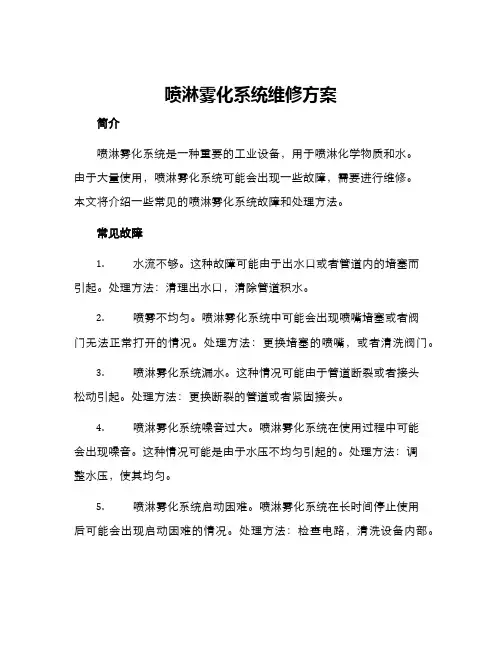

喷淋雾化系统维修方案简介喷淋雾化系统是一种重要的工业设备，用于喷淋化学物质和水。

由于大量使用，喷淋雾化系统可能会出现一些故障，需要进行维修。

本文将介绍一些常见的喷淋雾化系统故障和处理方法。

常见故障1.水流不够。

这种故障可能由于出水口或者管道内的堵塞而引起。

处理方法：清理出水口，清除管道积水。

2.喷雾不均匀。

喷淋雾化系统中可能会出现喷嘴堵塞或者阀门无法正常打开的情况。

处理方法：更换堵塞的喷嘴，或者清洗阀门。

3.喷淋雾化系统漏水。

这种情况可能由于管道断裂或者接头松动引起。

处理方法：更换断裂的管道或者紧固接头。

4.喷淋雾化系统噪音过大。

喷淋雾化系统在使用过程中可能会出现噪音。

这种情况可能是由于水压不均匀引起的。

处理方法：调整水压，使其均匀。

5.喷淋雾化系统启动困难。

喷淋雾化系统在长时间停止使用后可能会出现启动困难的情况。

处理方法：检查电路，清洗设备内部。

维修步骤1.关闭系统电源。

在进行维修前，要先关闭喷淋雾化系统电源，以确保安全。

2.检查损坏情况。

检查喷淋雾化系统内部是否损坏，以确定需要更换的部位。

3.维修损坏部位。

根据检查结果，更换损坏的部位。

如果是堵塞，清洗或更换堵塞的部位。

如果是断裂，更换管道或者接头。

4.清洗设备。

维修结束后，要清洗设备内部，保持干净，并排除故障的可能。

5.重新接线，启动系统。

维修结束后，重新接线并启动喷淋雾化系统，检查是否正常工作。

注意事项1.在维修喷淋雾化系统时，千万不要强行拆卸设备，以防止损坏更多的部件。

2.使用正确的工具进行维修，避免使用不合适的工具造成损坏。

3.遵循操作规程，在维修时保护好自己的安全。

总结喷淋雾化系统是一种重要的工业设备，维修时需要注意安全。

在处理常见故障时，应该根据具体情况，采取正确的处理方法。

在维修结束后，应该进行清洗和检查，以确保设备正常工作。

医用压缩式雾化器是一种常见的医疗设备，它通过将液体药物转化为小颗粒的雾状，供给患者吸入，以达到治疗呼吸道疾病的目的。

然而，由于长时间使用或不当操作，雾化器会出现各种故障，影响其正常使用。

本文将就医用压缩式雾化器常见的故障进行介绍，并提出相应的维修解决方法，以供参考。

一、无雾或雾量不足1. 检查压缩机工作情况。

如果没有工作，可能是由于电源故障或本身故障导致，需要检查电源线和压缩机本身是否正常。

2. 检查压缩机风口。

风口堵塞或者过滤器堵塞会影响雾化器的工作效果，需要定期清洁和更换。

3. 检查雾化器雾化仪表。

仪表不准确会导致雾量不足，需更换或调整。

二、雾化器噪音大1. 检查压缩机部件是否松动。

长时间使用后，部件可能会松动，需要重新固定。

2. 检查压缩机风扇。

风扇异常或杂物进入会导致噪音增大，需清理或更换。

3. 检查压缩机润滑情况。

油封老化或润滑不足也会导致噪音增大，需要及时更换或增加润滑油。

三、漏气1. 检查管路连接。

管路连接是否牢固，需要重新安装或更换密封垫。

2. 检查压缩机气密性。

压缩机气密性不好会导致漏气，需要更换密封件或维修压缩机。

四、无法启动1. 检查电源线是否连接正常。

电源线接触不良会导致无法启动，需重新插拔连接。

2. 检查压缩机开关。

开关损坏或故障需要更换。

五、其它故障除了以上列举的常见故障外，雾化器还可能出现其他问题，如药液吸入管路堵塞、雾化器雾化罐损坏等。

对于这些问题，需要根据具体情况进行维修或更换。

在维修雾化器时，建议采取以下措施：1. 查看设备说明书，正确使用维修工具。

2. 维修时需切断电源，避免电击事故发生。

3. 复杂故障需请专业技术人员进行维修，避免误操作造成更大的损失。

4. 定期检查、保养和维修雾化器，延长其使用寿命。

医用压缩式雾化器是医疗领域常用的医疗设备，正确维修和保养对于其正常使用至关重要。

当雾化器出现故障时，需要及时查找原因并进行维修，以保证医疗治疗效果。

希望本文提供的信息能够对读者有所帮助，确保医用压缩式雾化器的正常使用。

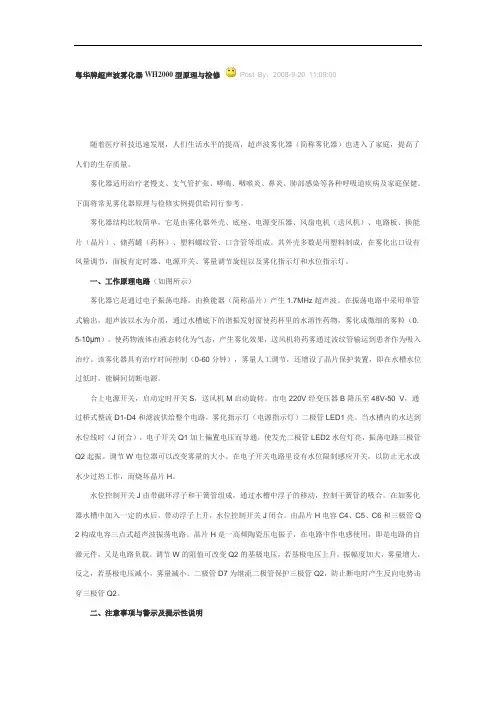

粤华牌超声波雾化器WH2000型原理与检修Post By：2008-9-20 11:09:00随着医疗科技迅速发展，人们生活水平的提高，超声波雾化器（简称雾化器）也进入了家庭，提高了人们的生存质量。

雾化器适用治疗老慢支、支气管扩张、哮喘、咽喉炎、鼻炎、肺部感染等各种呼吸道疾病及家庭保健。

下面将常见雾化器原理与检修实例提供给同行参考。

雾化器结构比较简单，它是由雾化器外壳、底座、电源变压器、风扇电机（送风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。

其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及雾化指示灯和水位指示灯。

一、工作原理电路（如图所示）雾化器它是通过电子振荡电路，由换能器（简称晶片）产生1.7MHz超声波。

在振荡电路中采用单管式输出，超声波以水为介质，通过水槽底下的谐振发射窗使药杯里的水溶性药物，雾化成微细的雾粒（0. 5-10μm）。

使药物液体由液态转化为气态，产生雾化效果，送风机将药雾通过波纹管输运到患者作为吸入治疗。

该雾化器具有治疗时间控制（0-60分钟），雾量人工调节，还增设了晶片保护装置，即在水槽水位过低时，能瞬间切断电源。

合上电源开关，启动定时开关S，送风机M启动旋转。

市电220V经变压器B降压至48V-50 V，通过桥式整流D1-D4和滤波供给整个电路，雾化指示灯（电源指示灯）二极管LED1亮。

当水槽内的水达到水位线时（J闭合），电子开关Q1加上偏置电压而导通，使发光二极管LED2水位灯亮，振荡电路三极管Q2起振。

调节W电位器可以改变雾量的大小。

在电子开关电路里设有水位限制感应开关，以防止无水或水少过热工作，而烧坏晶片H。

水位控制开关J由带磁环浮子和干簧管组成，通过水槽中浮子的移动，控制干簧管的吸合。

在加雾化器水槽中加入一定的水后，带动浮子上升，水位控制开关J闭合。

由晶片H电容C4、C5、C6和三极管Q 2构成电容三点式超声波振荡电路。

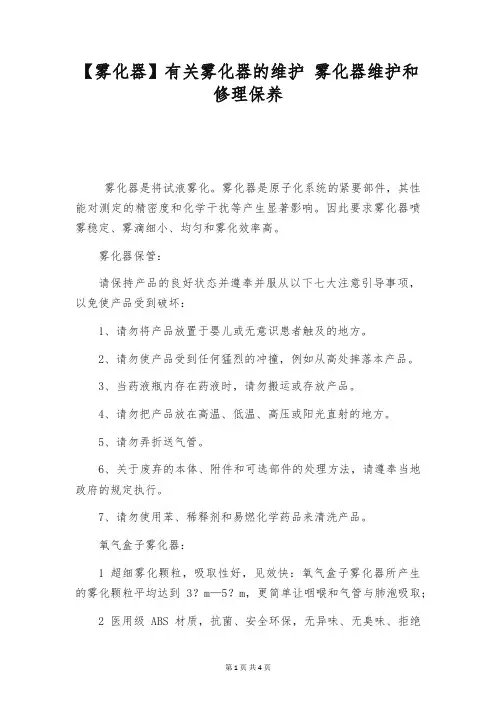

【雾化器】有关雾化器的维护雾化器维护和修理保养雾化器是将试液雾化。

雾化器是原子化系统的紧要部件，其性能对测定的精密度和化学干扰等产生显著影响。

因此要求雾化器喷雾稳定、雾滴细小、均匀和雾化效率高。

雾化器保管：请保持产品的良好状态并遵奉并服从以下七大注意引导事项，以免使产品受到破坏：1、请勿将产品放置于婴儿或无意识患者触及的地方。

2、请勿使产品受到任何猛烈的冲撞，例如从高处摔落本产品。

3、当药液瓶内存在药液时，请勿搬运或存放产品。

4、请勿把产品放在高温、低温、高压或阳光直射的地方。

5、请勿弄折送气管。

6、关于废弃的本体、附件和可选部件的处理方法，请遵奉当地政府的规定执行。

7、请勿使用苯、稀释剂和易燃化学药品来清洗产品。

氧气盒子雾化器：1超细雾化颗粒，吸取性好，见效快：氧气盒子雾化器所产生的雾化颗粒平均达到3？m—5？m，更简单让咽喉和气管与肺泡吸取；2医用级ABS材质，抗菌、安全环保，无异味、无臭味、拒绝二次毒害，使雾化更放心，空气过滤装置内置海绵，层层干净、雾化更健康；3独特超静音设计：杜绝噪音污染，让低于60分贝的噪音处理水平傲视同类产品，让家人享便安静的环境；4氧气盒子雾化器接受无油压缩泵：压缩机耐磨耐高温，稳定性好、可长达15年以上；5便携小巧：外置把手，提携便利；6独家双层防震设计：内部电机防震垫，外部整机减震垫注意：仅使用本产品专用的过滤片。

请勿在未安装过滤片的情况下使用本产品。

过滤片不分正反面。

更换前请确认过滤片清洁且无灰尘。

请勿清洗过滤片。

假如过滤片沾湿，请更换过滤片。

过滤片沾湿时将引起堵塞。

为防止过滤片盖发生堵塞，请定期清洗过滤片盖。

请勿对过滤片盖煮沸。

清洗时，请务必先将过滤片盖取出。

清洗后充分干燥，然后依照正确的方法安装过滤片盖。

超声雾化器是对药物进行气雾化的一种医疗设备。

广泛应用于呼吸系统疾病的防备和治疗。

它是通过压电晶片耦合产生振荡，并由晶片产生超声波（１．７ＭＨｚ）。

超声波以水为介质，作用于药杯中的水溶性药物，将药物变成极其微细的雾粒（１～５μｍ），经波纹管引导至病人口腔，达到治疗的目的。

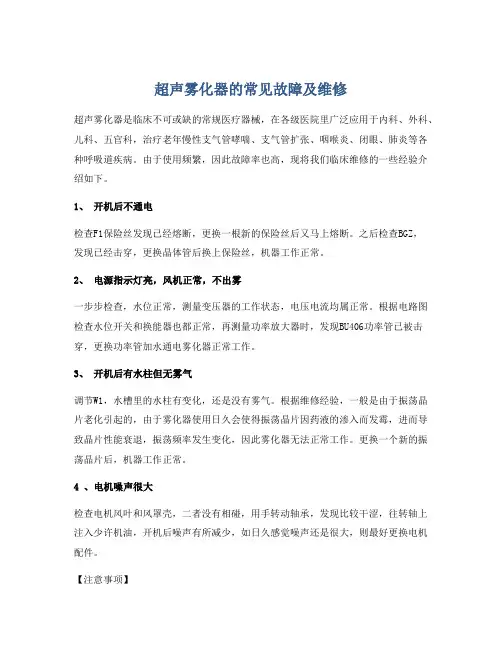

超声雾化器的常见故障及维修超声雾化器是临床不可或缺的常规医疗器械，在各级医院里广泛应用于内科、外科、儿科、五官科，治疗老年慢性支气管哮喘、支气管扩张、咽喉炎、闭眼、肺炎等各种呼吸道疾病。

由于使用频繁，因此故障率也高，现将我们临床维修的一些经验介绍如下。

1、开机后不通电检查F1保险丝发现已经熔断，更换一根新的保险丝后又马上熔断。

之后检查BGZ，发现已经击穿，更换晶体管后换上保险丝，机器工作正常。

2、电源指示灯亮，风机正常，不出雾一步步检查，水位正常，测量变压器的工作状态，电压电流均属正常。

根据电路图检查水位开关和换能器也都正常，再测量功率放大器时，发现BU406功率管已被击穿，更换功率管加水通电雾化器正常工作。

3、开机后有水柱但无雾气调节W1，水槽里的水柱有变化，还是没有雾气。

根据维修经验，一般是由于振荡晶片老化引起的，由于雾化器使用日久会使得振荡晶片因药液的渗入而发霉，进而导致晶片性能衰退，振荡频率发生变化，因此雾化器无法正常工作。

更换一个新的振荡晶片后，机器工作正常。

4 、电机噪声很大检查电机风叶和风罩壳，二者没有相碰，用手转动轴承，发现比较干涩，往转轴上注入少许机油，开机后噪声有所减少，如日久感觉噪声还是很大，则最好更换电机配件。

【注意事项】大家在用药的时候，药物说明书里面有三种标识，一般要注意一下：1.第一种就是禁用，就是绝对禁止使用。

2.第二种就是慎用，就是药物可以使用，但是要密切关注患者口服药以后的情况，一旦有不良反应发生，需要马上停止使用。

3.第三种就是忌用，就是说明药物在此类人群中有明确的不良反应，应该是由医生根据病情给出用药建议。

如果一定需要这种药物，就可以联合其他的能减轻不良反应的药物一起服用。

大家以后在服用药物的时候，多留意说明书，留意注意事项，避免不良反应的发生。

本文到此结束，谢谢大家!。

超声波雾化器的故障维修医用超声波雾化器的故障维修许思远（中山大学附属第三医院）摘要：本文通过对医院里治疗咽喉疾病的常用治疗仪器医用超声波雾化器的故障及维修经验总结，阐述了在使用过程中雾化器的几种常见故障的分析判断和相应维修对策，为设备的及时故障恢复起到了一定的意义。

关键词：开关电源晶片干簧管振荡电路前言：医用超声波雾化器在治疗呼吸道疾病中已经得到充分的应用，特别是在儿科领域里广泛采用。

由于其使用范围广，工作时间长，所以在医院使用过程中，往往会出现电源指示灯不亮，雾化指示灯亮，但没有雾化等常见故障。

及时和准确有效地维修工作才能使设备正常运转和保障治疗使用效果的充分发挥。

本文通过对医用超声波雾化器的维修总结和心得体会，保障了设备的恢复，阐述了其维修方法是可行的。

雾化器的简述：雾化器结构（以粤华牌WH——2000为例）：雾化器是由外壳、底座、电源变压器、风扇电机（风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。

其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等。

（雾化器结构见下图）雾化器的工作原理：雾化器它是通过换能器（压电晶片，简称晶片）耦合产生高频振荡，并由晶片产生超声波1.7MHz。

在振荡电路中大部分采用单管式输出，超声波以水为介质，通过水槽底下的谐振发射窗使药杯里的水溶性药物，雾化成微细的雾粒（0.5-10μm）。

使药物液体由液态转化为气态，产生雾化效果，送风马达将药雾通过波纹管输运到患者作为吸入治疗。

雾化器设由时间定时器控制（0-60分钟），雾化量大小可通过电位器旋钮调节，还增设了晶片保护装置，即在水槽水位过低时，通过浮环里磁环使雾化器里的干簧管动作从而能瞬间切断电源。

雾化器的电路原理：接通电源，按下电源开关K，启动定时开关S，市电220V通过开关电源板给风机和振荡电路线路板分别提供直流12V和直流48V两组输出。
