雾化器维修资料

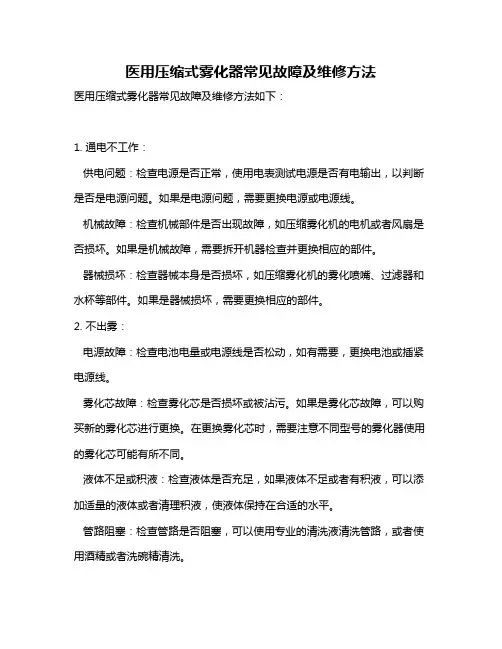

医用压缩式雾化器常见故障及维修方法
医用压缩式雾化器常见故障及维修方法如下：
1. 通电不工作：
供电问题：检查电源是否正常，使用电表测试电源是否有电输出，以判断是否是电源问题。

如果是电源问题，需要更换电源或电源线。

机械故障：检查机械部件是否出现故障，如压缩雾化机的电机或者风扇是否损坏。

如果是机械故障，需要拆开机器检查并更换相应的部件。

器械损坏：检查器械本身是否损坏，如压缩雾化机的雾化喷嘴、过滤器和水杯等部件。

如果是器械损坏，需要更换相应的部件。

2. 不出雾：
电源故障：检查电池电量或电源线是否松动，如有需要，更换电池或插紧电源线。

雾化芯故障：检查雾化芯是否损坏或被沾污。

如果是雾化芯故障，可以购买新的雾化芯进行更换。

在更换雾化芯时，需要注意不同型号的雾化器使用的雾化芯可能有所不同。

液体不足或积液：检查液体是否充足，如果液体不足或者有积液，可以添加适量的液体或者清理积液，使液体保持在合适的水平。

管路阻塞：检查管路是否阻塞，可以使用专业的清洗液清洗管路，或者使用酒精或者洗碗精清洗。

如以上方法不能解决问题，建议联系维修专业人员或制造商寻求帮助。

请注意，在操作过程中需谨慎小心，按照说明书的指导进行操作，避免造成进一步的损坏。

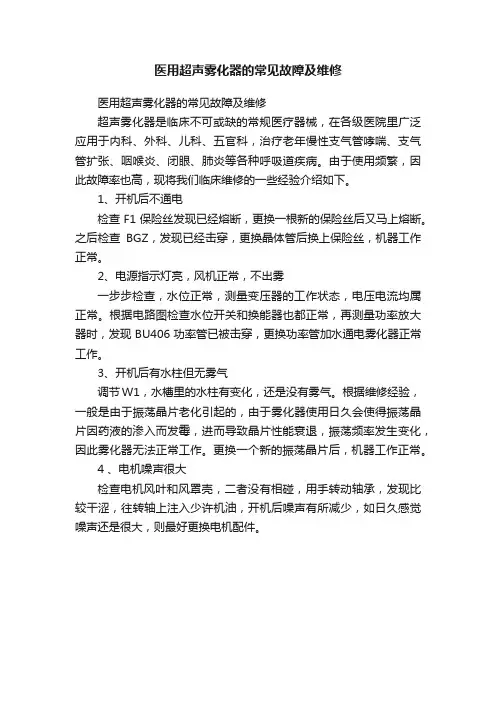

医用超声雾化器的常见故障及维修
医用超声雾化器的常见故障及维修
超声雾化器是临床不可或缺的常规医疗器械，在各级医院里广泛应用于内科、外科、儿科、五官科，治疗老年慢性支气管哮喘、支气管扩张、咽喉炎、闭眼、肺炎等各种呼吸道疾病。

由于使用频繁，因此故障率也高，现将我们临床维修的一些经验介绍如下。

1、开机后不通电
检查F1保险丝发现已经熔断，更换一根新的保险丝后又马上熔断。

之后检查BGZ，发现已经击穿，更换晶体管后换上保险丝，机器工作正常。

2、电源指示灯亮，风机正常，不出雾
一步步检查，水位正常，测量变压器的工作状态，电压电流均属正常。

根据电路图检查水位开关和换能器也都正常，再测量功率放大器时，发现BU406功率管已被击穿，更换功率管加水通电雾化器正常工作。

3、开机后有水柱但无雾气
调节W1，水槽里的水柱有变化，还是没有雾气。

根据维修经验，一般是由于振荡晶片老化引起的，由于雾化器使用日久会使得振荡晶片因药液的渗入而发霉，进而导致晶片性能衰退，振荡频率发生变化，因此雾化器无法正常工作。

更换一个新的振荡晶片后，机器工作正常。

4 、电机噪声很大
检查电机风叶和风罩壳，二者没有相碰，用手转动轴承，发现比较干涩，往转轴上注入少许机油，开机后噪声有所减少，如日久感觉噪声还是很大，则最好更换电机配件。

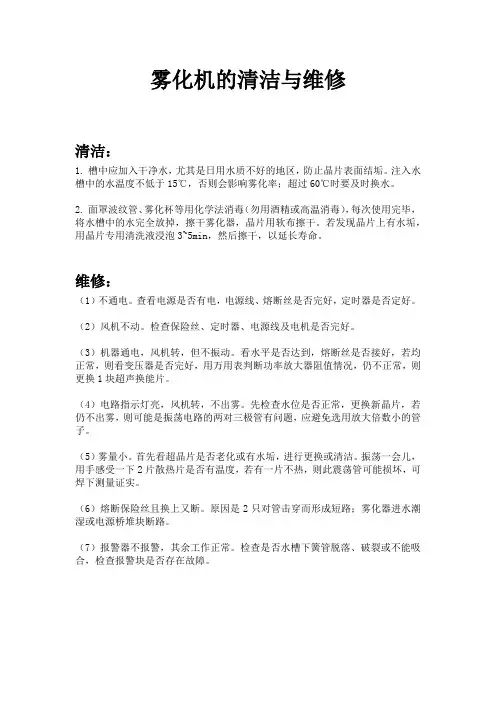

雾化机的清洁与维修
清洁：
1.槽中应加入干净水，尤其是日用水质不好的地区，防止晶片表面结垢。

注入水槽中的水温度不低于15℃，否则会影响雾化率；超过60℃时要及时换水。

2.面罩波纹管、雾化杯等用化学法消毒（勿用酒精或高温消毒），每次使用完毕，将水槽中的水完全放掉，擦干雾化器，晶片用软布擦干。

若发现晶片上有水垢，用晶片专用清洗液浸泡3~5min，然后擦干，以延长寿命。

维修：
（1）不通电。

查看电源是否有电，电源线、熔断丝是否完好，定时器是否定好。

（2）风机不动。

检查保险丝、定时器、电源线及电机是否完好。

（3）机器通电，风机转，但不振动。

看水平是否达到，熔断丝是否接好，若均正常，则看变压器是否完好，用万用表判断功率放大器阻值情况，仍不正常，则更换1块超声换能片。

（4）电路指示灯亮，风机转，不出雾。

先检查水位是否正常，更换新晶片，若仍不出雾，则可能是振荡电路的两对三极管有问题，应避免选用放大倍数小的管子。

（5）雾量小。

首先看超晶片是否老化或有水垢，进行更换或清洁。

振荡一会儿，用手感受一下2片散热片是否有温度，若有一片不热，则此震荡管可能损坏，可焊下测量证实。

（6）熔断保险丝且换上又断。

原因是2只对管击穿而形成短路；雾化器进水潮湿或电源桥堆块断路。

（7）报警器不报警，其余工作正常。

检查是否水槽下簧管脱落、破裂或不能吸合，检查报警块是否存在故障。

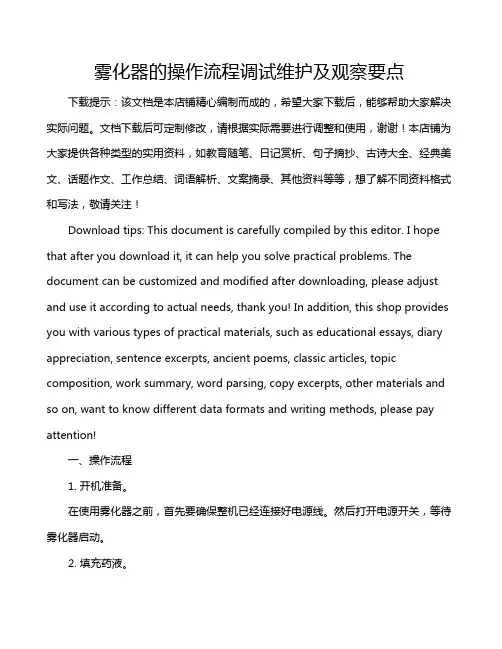

雾化器的操作流程调试维护及观察要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、操作流程1. 开机准备。

在使用雾化器之前，首先要确保整机已经连接好电源线。

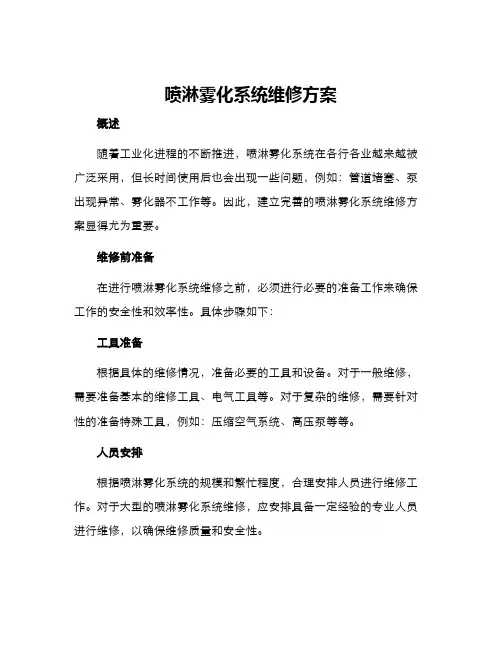

喷淋雾化系统维修方案概述随着工业化进程的不断推进，喷淋雾化系统在各行各业越来越被广泛采用，但长时间使用后也会出现一些问题，例如：管道堵塞、泵出现异常、雾化器不工作等。

因此，建立完善的喷淋雾化系统维修方案显得尤为重要。

维修前准备在进行喷淋雾化系统维修之前，必须进行必要的准备工作来确保工作的安全性和效率性。

具体步骤如下：工具准备根据具体的维修情况，准备必要的工具和设备。

对于一般维修，需要准备基本的维修工具、电气工具等。

对于复杂的维修，需要针对性的准备特殊工具，例如：压缩空气系统、高压泵等等。

人员安排根据喷淋雾化系统的规模和繁忙程度，合理安排人员进行维修工作。

对于大型的喷淋雾化系统维修，应安排具备一定经验的专业人员进行维修，以确保维修质量和安全性。

维修方案在进行喷淋雾化系统维修之前，应制定详细的维修方案。

通过分析维修对象的情况，制定出恰当的维修方案，包括安全措施、维修流程、设备备件等。

维修流程具体的维修流程根据不同的维修对象有所不同，但基本流程大致相同，一般包括以下几个步骤：设备关停在进行喷淋雾化系统维修之前一定要先将整个系统关停，避免出现安全事故和对设备的二次损坏。

系统检查对整个喷淋雾化系统进行全面检查，包括管道、过滤器、高压泵、喷嘴等。

对出现问题的设备进行标记。

维修设备按照维修方案对需要维修的设备进行处理，例如更换管道、清洗过滤器、更换高压泵零部件、更换喷嘴等等。

系统启动测试对整个喷淋雾化系统进行启动测试，检查是否正常运行。

如发现异常情况要及时进行调整。

维修注意事项在进行喷淋雾化系统维修过程中，需要注意以下事项：安全防护维修人员要做好安全防护工作，佩戴好安全帽、护目镜等，特别是在高空或特殊环境下要格外重视安全问题。

用料备件维修时必须选用质量好的备件和材料，要确保其与原装备件相同，并严格按照维修方案执行。

设备维修喷淋雾化系统的设备维修应由专业技术人员负责，工作时需掌握维修技能，不得随意拆卸或修改设备结构。

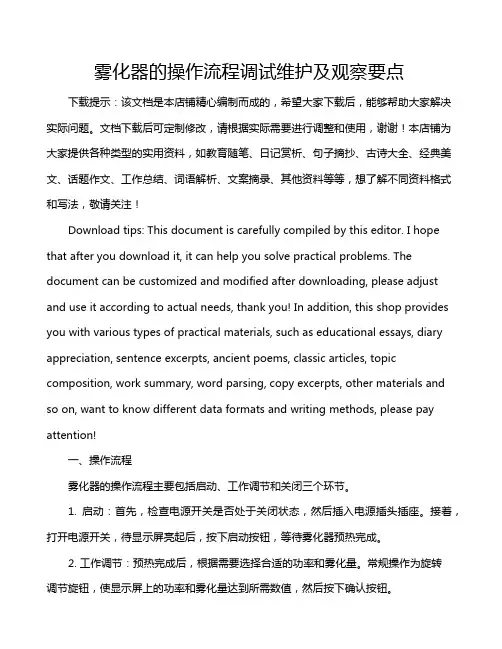

雾化器的操作流程调试维护及观察要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、操作流程雾化器的操作流程主要包括启动、工作调节和关闭三个环节。

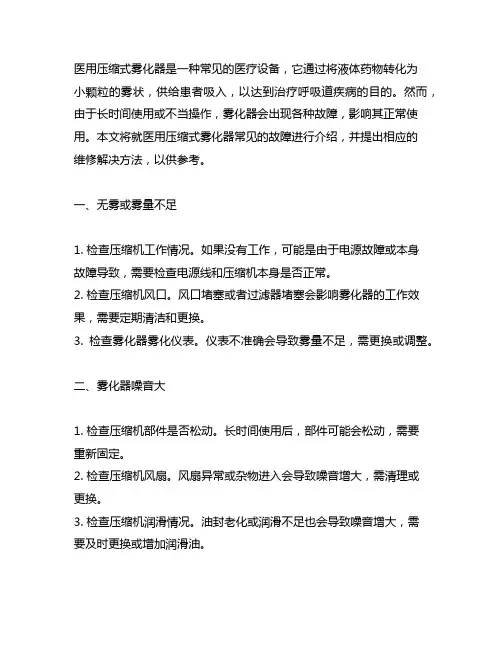

医用压缩式雾化器是一种常见的医疗设备，它通过将液体药物转化为小颗粒的雾状，供给患者吸入，以达到治疗呼吸道疾病的目的。

然而，由于长时间使用或不当操作，雾化器会出现各种故障，影响其正常使用。

本文将就医用压缩式雾化器常见的故障进行介绍，并提出相应的维修解决方法，以供参考。

一、无雾或雾量不足1. 检查压缩机工作情况。

如果没有工作，可能是由于电源故障或本身故障导致，需要检查电源线和压缩机本身是否正常。

2. 检查压缩机风口。

风口堵塞或者过滤器堵塞会影响雾化器的工作效果，需要定期清洁和更换。

3. 检查雾化器雾化仪表。

仪表不准确会导致雾量不足，需更换或调整。

二、雾化器噪音大1. 检查压缩机部件是否松动。

长时间使用后，部件可能会松动，需要重新固定。

2. 检查压缩机风扇。

风扇异常或杂物进入会导致噪音增大，需清理或更换。

3. 检查压缩机润滑情况。

油封老化或润滑不足也会导致噪音增大，需要及时更换或增加润滑油。

三、漏气1. 检查管路连接。

管路连接是否牢固，需要重新安装或更换密封垫。

2. 检查压缩机气密性。

压缩机气密性不好会导致漏气，需要更换密封件或维修压缩机。

四、无法启动1. 检查电源线是否连接正常。

电源线接触不良会导致无法启动，需重新插拔连接。

2. 检查压缩机开关。

开关损坏或故障需要更换。

五、其它故障除了以上列举的常见故障外，雾化器还可能出现其他问题，如药液吸入管路堵塞、雾化器雾化罐损坏等。

对于这些问题，需要根据具体情况进行维修或更换。

在维修雾化器时，建议采取以下措施：1. 查看设备说明书，正确使用维修工具。

2. 维修时需切断电源，避免电击事故发生。

3. 复杂故障需请专业技术人员进行维修，避免误操作造成更大的损失。

4. 定期检查、保养和维修雾化器，延长其使用寿命。

医用压缩式雾化器是医疗领域常用的医疗设备，正确维修和保养对于其正常使用至关重要。

当雾化器出现故障时，需要及时查找原因并进行维修，以保证医疗治疗效果。

希望本文提供的信息能够对读者有所帮助，确保医用压缩式雾化器的正常使用。

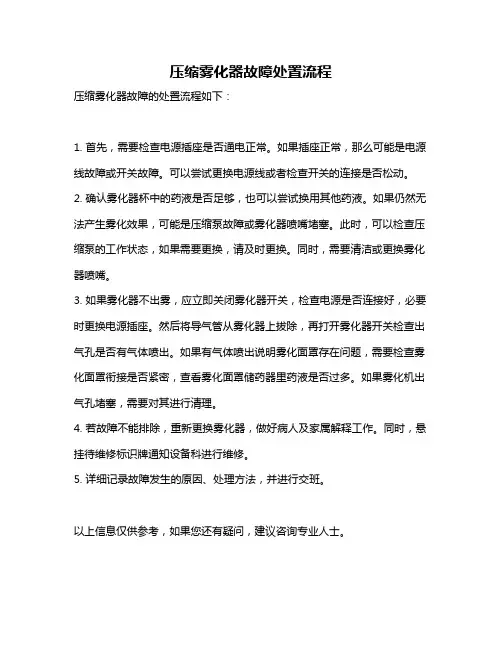

压缩雾化器故障处置流程
压缩雾化器故障的处置流程如下：
1. 首先，需要检查电源插座是否通电正常。

如果插座正常，那么可能是电源线故障或开关故障。

可以尝试更换电源线或者检查开关的连接是否松动。

2. 确认雾化器杯中的药液是否足够，也可以尝试换用其他药液。

如果仍然无法产生雾化效果，可能是压缩泵故障或雾化器喷嘴堵塞。

此时，可以检查压缩泵的工作状态，如果需要更换，请及时更换。

同时，需要清洁或更换雾化器喷嘴。

3. 如果雾化器不出雾，应立即关闭雾化器开关，检查电源是否连接好，必要时更换电源插座。

然后将导气管从雾化器上拔除，再打开雾化器开关检查出气孔是否有气体喷出。

如果有气体喷出说明雾化面罩存在问题，需要检查雾化面罩衔接是否紧密，查看雾化面罩储药器里药液是否过多。

如果雾化机出气孔堵塞，需要对其进行清理。

4. 若故障不能排除，重新更换雾化器，做好病人及家属解释工作。

同时，悬挂待维修标识牌通知设备科进行维修。

5. 详细记录故障发生的原因、处理方法，并进行交班。

以上信息仅供参考，如果您还有疑问，建议咨询专业人士。

雾化器工作原理及维修雾化器是一种常见的医疗设备，它能将液体药物转化为细小的颗粒或雾团，以便被人体吸入到呼吸道。

雾化器能够通过雾化技术改变液体药物的形态，使其能够更好地与气体接触，增加药物在呼吸道中的吸收效果，适用于治疗各种呼吸系统疾病。

雾化器的工作原理主要包括以下几个步骤：1.液体药物储存：雾化器内部通常设有药物储存仓，将液体药物注入其中。

2.雾化装置：雾化器通常采用超声波、压缩空气或振动网片等方式将液体药物雾化为颗粒或雾团。

具体的雾化装置构造和使用方法可能因不同类型的雾化器而异。

3.呼吸接口：将雾化器的出口与患者的呼吸道连接，通常通过面罩、口罩或氧气导管等方式。

患者通过口鼻吸入雾化器产生的药物雾化物。

4.呼吸道吸收：药物雾化物进入患者呼吸道后，会与呼吸道黏膜表面的水分结合并被吸收。

药物分子经由血液循环系统传递到靶区，达到治疗目的。

维修雾化器时，需要注意以下几个方面：1.清洁和消毒：定期清洗雾化器的各个部件，并用适当的消毒方法进行消毒，以防止交叉感染。

2.维护雾化装置：根据雾化器类型进行维护。

超声波雾化器需要定期更换超声波振动器，压缩空气雾化器需要检查空气压力和压力传感器，振动网片雾化器需要清洗和更换网片。

3.检查液位和电源：定期检查雾化器液位，及时补充液体药物。

同时，检查电源、电线和开关等，确保雾化器正常工作。

4.检查雾化效果：使用雾化器时，需要检查雾化效果，包括颗粒大小、雾化量和雾化速度等。

如发现雾化器效果不佳，需要查找问题所在并及时修复。

5.更换零件：根据雾化器说明书或厂家建议，及时更换需要更换的零部件，以确保雾化器的正常运行。

总之，雾化器通过雾化技术将液体药物转化为雾化物，使其更好地吸收到呼吸道中，从而实现治疗的效果。

维修雾化器时，需要注意清洁和消毒、维护雾化装置、检查液位和电源、检查雾化效果以及更换零件等方面的工作。

这样才能保持雾化器的正常工作状态，确保治疗的效果。

数码超声雾化器的工作原理及维修方法作为一种小型医用设备，数码超声雾化器经常被使用在支气管扩张、哮喘、鼻炎以及肺部感染等多种呼吸道疾病的治疗中。

伴随着医疗技术的不断发展，人们生活水平的不断提升，数码超声波雾化器的使用频率越来越高。

基于此，文章主要针对数码超声雾化器的工作原理及维修方法进行了探讨。

标签：数码超声雾化器；工作原理；维修方法当前来说，在日常的临床治疗中数码超声雾化器已经成为了一种必备的医疗器械，能够很好地完成呼吸道的给药，该设备结构简单、操作方便、价格低廉、应用范围极为广泛，最终所能取得的治疗效果令人满意，安全性极高。

上述多种特性都使得其在日常的临床治疗中得到了极为广泛的应用，更是一种无法被取代的辅助治疗办法。

而为了进一步提升数码超声雾化器的实际治疗效果，满足临床治疗的基本要求，因此，对数码超声雾化器的工作原理及维修方法进行探讨具有一定的现实意义。

1 数码超声雾化器的结构外壳、底座、电源变压器、风扇电机、储药罐、口含管、晶片、电路板以及塑料螺纹管等是数码超声雾化器的组成部分。

数码超声雾化器的外形多种多样，通常会选择塑料制成，并且在外壳上设置风量调节开关，在进行出气强弱调节的同时还能够很好的完成疾病的治疗，实际的操作过程也极为简便。

另外，绝大多数的雾化器上会装有药量指示装置，在储药罐中的药物用完之后就会触发开关，雾化器就会停止工作并且自动报警，这一特性能够有效防止电路板烧损。

2 数码超声雾化器的工作原理借助超声波为数码超声雾化器提供能量是该设备的工作原理。

借助安装在雾化缸中的PZT压电陶瓷换能器就能将功率发生器发出的1.45MHz以上的高频电流转换成为频率相等的声波。

频率超过1.45MHz的声波属于超声波，在换能器中产生的超声波经过雾化缸的耦合作用使其能够穿过雾化杯底部的透声薄膜，最终使超声波能够直接作用在雾化杯中的药液上面。

在超声波传导过程中，当其碰到药液表面时就会使药液气化，而气液分界面就处于药液表面和空气的交汇处。

医用超声波雾化器的故障维修许思远〔中山大学附属第三医院〕摘要：本文通过对医院里治疗咽喉疾病的常用治疗仪器医用超声波雾化器的故障及维修经验总结，阐述了在使用过程中雾化器的几种常见故障的分析判断和相应维修对策，为设备的及时故障恢复起到了一定的意义。

关键词：开关电源晶片干簧管振荡电路前言：医用超声波雾化器在治疗呼吸道疾病中已经得到充分的应用，特别是在儿科领域里广泛采用。

由于其使用范围广，工作时间长，所以在医院使用过程中，往往会出现电源指示灯不亮，雾化指示灯亮，但没有雾化等常见故障。

及时和准确有效地维修工作才能使设备正常运转和保障治疗使用效果的充分发挥。

本文通过对医用超声波雾化器的维修总结和心得体会，保障了设备的恢复，阐述了其维修方法是可行的。

雾化器的简述：雾化器结构〔以粤华牌WH——2000为例〕：雾化器是由外壳、底座、电源变压器、风扇电机〔风机〕、电路板、换能片〔晶片〕、储药罐〔药杯〕、塑料螺纹管、口含管等组成。

其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等。

〔雾化器结构见下列图〕雾化器的工作原理：。

在振荡电路中大部分采用单管式输出，〕。

使药物液体由液态转化为气态，产生雾化效果，送风马达将药雾通过波纹管输运到患者作为吸入治疗。

雾化器设由时间定时器控制〔0-60分钟〕，雾化量大小可通过电位器旋钮调节，还增设了晶片保护装置，即在水槽水位过低时，通过浮环里磁环使雾化器里的干簧管动作从而能瞬间切断电源。

雾化器的电路原理：接通电源，按下电源开关K，启动定时开关S，市电220V通过开关电源板给风机和振荡电路线路板分别提供直流12V和直流48V两组输出。

风机M通过开关电源板上12V直流电输出口得电启动旋转。

开关电源板上另一组输出48V 直流电压，供应振荡电路板。

振荡电路板得电后，电源指示灯即发光二极管LE D1亮，当水槽内的水到达水位线时〔J闭合〕，振荡电路工作。

医用超声雾化器维修方法与处理步骤研究摘要：粤华牌802型医用超声雾化器主要是被应用到对呼吸系统疾病进行治疗或者有效预防呼吸道感染的医疗仪器设备，它的工作原理是利用超声波振荡实现电能向机械能的转化，通过水为媒介对药杯中存在的水溶性药物进行作用，转换为细小的微粒，通过波纹管直接进入到患者口腔内部，实现治疗效果。

随着超声技术的不断发展与应用，其在雾化治疗领域的应用也越来越广泛，由于适用范围广，并且处于长时间工作的状况，医用超声雾化器一直都是医院频繁需要进行检修的设备之一，需要操作人员平常要做一做好仪器保养工作，并且对相关的故障维修方法有一定的了解。

本文主要从医用超声雾化器等工作原理出发，总结常规的故障维修步骤，并就常见故障检修进行分析。

关键字：超声雾化器；维修方法；处理步骤随着针对超声技术的相关研究的不断深入，超声技术无论是使用范围还是效果都在不断地发展，尤其粤华牌802型在雾化治疗领域更是得到广泛应用，已经成为临床治疗中不可缺少的重要医疗仪器之一，不仅仅被应用到呼吸系统疾病治疗，在五官科、胸外科、脑外科、血液科等不同的科室中都能发现它的身影。

但也正是因为医用超声雾化器的使用范围广泛，并且长期处于工作状态，因此在医院诸多仪器设备中，医疗超声雾化器属于经常需要进行检修的设备之一，需要引起充分重视，把握如何对超声雾化器进行检修，做好日常保养工作。

1 超声雾化器的工作原理超声雾化器通过将电路放大时期处于自激振荡状态中，与电容以及晶片配合组建成一个电容三点式的振荡电路，其中晶片由于逆压电效应原理的影响，从内部高频率的电振荡转变为机械振动，从而形成超声波，这主要是借助了正反馈原理的相关理论。

雾化器产生的超声波以水为媒介，进行定向压强，迫使药液瓶中的水溶性药物从液体雾化成1到5 μm微小雾粒，在风机的作用下被吹响患者体内，药物直接作用于患者的病灶，这种给药方式属于直接给药，如果能够长期保持，将会在最短的治疗时间内取得最佳的效果。

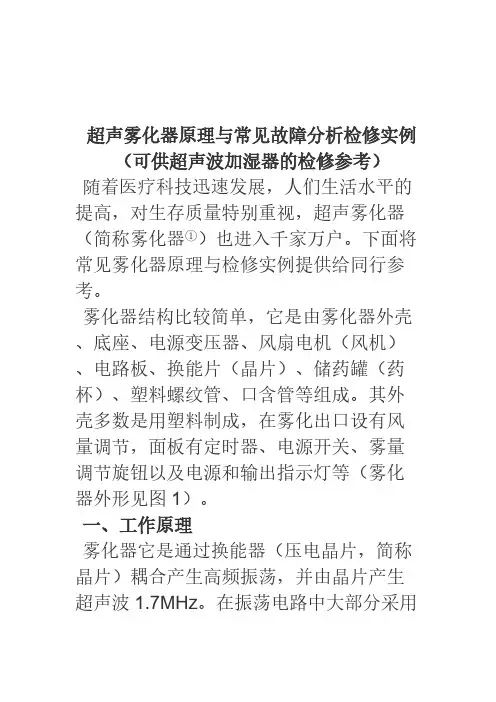

超声雾化器原理与常见故障分析检修实例（可供超声波加湿器的检修参考）随着医疗科技迅速发展，人们生活水平的提高，对生存质量特别重视，超声雾化器（简称雾化器①）也进入千家万户。

下面将常见雾化器原理与检修实例提供给同行参考。

雾化器结构比较简单，它是由雾化器外壳、底座、电源变压器、风扇电机（风机）、电路板、换能片（晶片）、储药罐（药杯）、塑料螺纹管、口含管等组成。

其外壳多数是用塑料制成，在雾化出口设有风量调节，面板有定时器、电源开关、雾量调节旋钮以及电源和输出指示灯等（雾化器外形见图1）。

一、工作原理雾化器它是通过换能器（压电晶片，简称晶片）耦合产生高频振荡，并由晶片产生超声波1.7MHz。

在振荡电路中大部分采用单管式输出，有的采用双管式输出，超声波以水为介质，通过水槽底下的谐振发射窗使药杯里的水溶性药物，雾化成微细的雾粒（0.5-10μm）。

使药物液体由液态转化为气态，产生雾化效果，送风机将药雾通过波纹管输运到患者作为吸入治疗。

该雾化器具有治疗时间控制（0-60分钟），雾量人工调节，还增设了晶片保护装置，即在水槽水位过低时，能瞬间切断电源。

消耗功率不大于60W。

以JWC-2彩云牌超声波雾化器为例（图2）：接通电源，启动定时开关DS，风机M启动旋转。

市电220V经变压器B降压至48V，通过桥式整流和滤波供给整个电路，电源指示灯即发光二极管D1亮，当水槽内的水达到水位线时（K闭合），振荡电路工作。

雾量调节由电位器W1控制，当雾化输出正常时输出指示灯即发光二极管D2亮。

在振荡电路里一般都设有水位限制感应开关，以防止无水或水少过热工作，而烧坏晶片。

水位控制开关K由带磁环浮子和干簧管组成，通过水槽中浮子的移动，控制干簧管的吸合。

在加雾化器水槽中加入一定的水后，带动浮子上升，水位控制开关K闭合。

由晶片JR电容C3、C4、C5和三极管BG1构成电容三点式超声波振荡电路。

晶片JR是一高频陶瓷压电振子，在电路中作电感使用，即是电路的自激元件，又是电路负载。

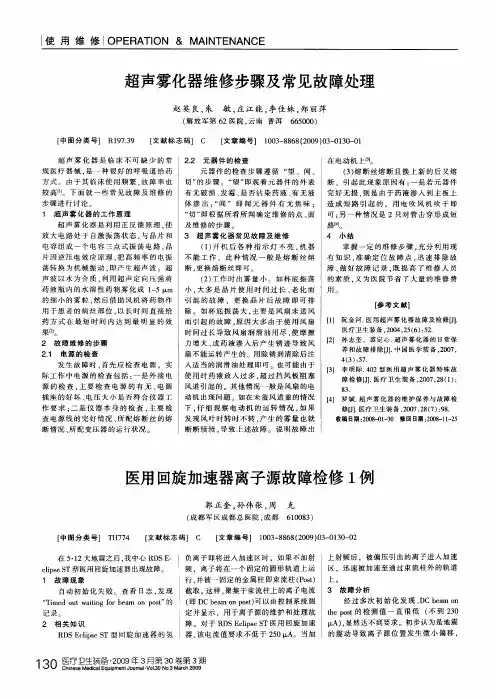

超声雾化器维修步骤及常见故障处理
赵英良;朱敏;庄江能;李佳妹;郑丽萍
【期刊名称】《医疗卫生装备》
【年(卷),期】2009(030)003
【摘要】超声雾化器是临床不可缺少的常规医疗器械，是一种很好的呼吸道给药方式。

由于其临床使用频繁，故障率也较高[1]。

下面就一些常见故障及维修的步骤进行讨论。

【总页数】1页(P130-130)
【作者】赵英良;朱敏;庄江能;李佳妹;郑丽萍
【作者单位】解放军第62医院,云南,普洱,665000;解放军第62医院,云南,普洱,665000;解放军第62医院,云南,普洱,665000;解放军第62医院,云南,普
洱,665000;解放军第62医院,云南,普洱,665000
【正文语种】中文
【中图分类】R197.39
【相关文献】
1.402超声雾化器故障处理二例
2.手机常见故障的维修步骤
3.402超声雾化器故障处理二例
4.浅谈液压启闭机常见故障处理及诊断步骤
5.电冰柜常见故障维修工艺及操作步骤
因版权原因，仅展示原文概要，查看原文内容请购买。

医用超声雾化器常见故障的检修发表时间：2011-07-18T16:43:45.267Z 来源：《医药前沿》2011年第9期供稿作者：李易庆[导读] 常见原因是干簧管破裂或继电器坏排除方法是将仪器后盖打开更换新的干簧管用胶粘牢或更换继电器J2。

李易庆（内蒙古呼和浩特医学院附属人民医院 010020）【中图分类号】R197.39【文献标识码】A【文章编号】2095-1752（2011）9-0098-02【关键词】超声雾化器故障原因分析排除近年来，随着超声技术的发展，超声技术在雾化治疗方面已被广泛应用，超声雾化器已是临床不可缺少的医疗仪器，利用水作介质，它能在常温下把水溶性药物雾化成1um到5um微小的雾粒，被病人吸入，由于药物能直接作用于病变部位，具有疗效好，方便，经济实用等特点。

因此，临床应用较广，它主要用于内科、外科、五管科、儿科等方面，尤其对呼吸系统疾病的预防和治疗具有明显效果。

我院有超声雾化器30余台。

临床使用过程中出现各种各样的故障。

现在以上海四菱医疗器械厂生产的 402型超声雾化器为例，介绍在使用过程中常出现的故障及排除方法。

故障一不出雾电源指示灯亮风机运转正常排除方法：首先检查晶体片是否老化，若是更换晶体片故障排除。

若在此基础上，雾化效果仍不能改观，（调节各个旋钮均无效）检查大功率管2sc2306发现其中一只功率管be开路，放大电路不能进行有效放大，换一只新的功率管后故障排除。

如果更换此管仍不出雾，测三极管的基极(0.8v)集电极48v-50v)电压是否正常；若无集电极和基极电压，观察继电器J2（查看电路板和图纸）触点是否吸合，若不吸合查继电器J2触点是否炭化，线圈断否，继电器J2线圈有无电压，如果无电压，可更换继电器，故障排除。

故障二开机后雾量小其原因是晶体片老化结垢，使振荡频率发生改变，两对管基极电压偏低，查基极偏置电路。

用平头改锥调节w1电位调节器，顺时针慢慢旋转使之雾量调节到适中然后固定即可。
