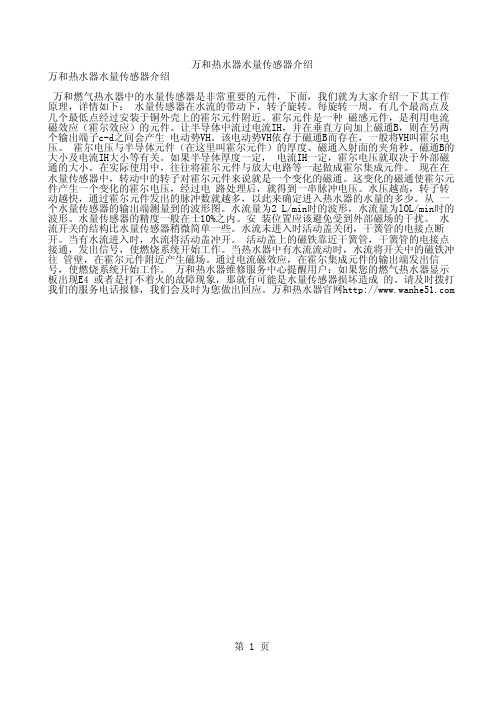

万和热水器水量传感器介绍万和热水器水量传感器介绍万和燃气热水器中的水量传感器是非常重要的元件，下面，我们就为大家介绍一下其工作原理，详情如下： 水量传感器在水流的带动下，转子旋转。

每旋转一周，有几个最高点及几个最低点经过安装于铜外壳上的霍尔元件附近。

霍尔元件是一种 磁感元件，是利用电流磁效应（霍尔效应）的元件。

让半导体中流过电流IH，并在垂直方向加上磁通B，则在另两个输出端子c-d之间会产生 电动势VH。

该电动势VH依存于磁通B而存在，一般将VH叫霍尔电压。

霍尔电压与半导体元件（在这里叫霍尔元件）的厚度、磁通入射面的夹角秒、磁通B的大小及电流IH大小等有关。

如果半导体厚度一定， 电流IH一定，霍尔电压就取决于外部磁通的大小。

在实际使用中，往往将霍尔元件与放大电路等一起做成霍尔集成元件。

现在在水量传感器中，转动中的转子对霍尔元件来说就是一个变化的磁通。

这变化的磁通使霍尔元件产生一个变化的霍尔电压，经过电 路处理后，就得到一串脉冲电压。

水压越高，转子转动越快，通过霍尔元件发出的脉冲数就越多，以此来确定进入热水器的水量的多少。

从 一个水量传感器的输出端测量到的波形图。

水流量为2 L/min时的波形，水流量为lOL/min时的波形。

水量传感器的精度一般在士10%之内。

安 装位置应该避免受到外部磁场的干扰。

水流开关的结构比水量传感器稍微简单一些。

水流未进入时活动盖关闭，干簧管的电接点断开。

当有水流进入时，水流将活动盖冲开。

活动盖上的磁铁靠近干簧管，干簧管的电接点接通，发出信号，使燃烧系统开始工作。

当热水器中有水流流动时，水流将开关中的磁铁冲往 管壁，在霍尔元件附近产生磁场。

通过电流磁效应，在霍尔集成元件的输出端发出信号，使燃烧系统开始工作。

万和热水器维修服务中心提醒用户：如果您的燃气热水器显示板出现E4 或者是打不着火的故障现象，那就有可能是水量传感器损坏造成 的。

请及时拨打我们的服务电话报修，我们会及时为您做出回应。

燃气热水器基础知识一、燃气热水器的主要零部件及各自功能1、水流量传感器—水流过时，可将水流信号转换成电信号，传递给控制器。

该件损坏或与其连接的导线断路时，将无法正常工作。

是实现恒温的关键零部件水流量传感器使用进口的（霍尔）元件，使用可靠，不结水垢，而且灵敏度高，可感知水压最低可低至0.01MPa。

2、控制器—是热水器正常运行的中枢系统，通过预设电路发出和接收一系列电信号, 达到控制和协调热水器各个部件的运行。

3、燃气比例阀—用来打开或者关闭气路的阀门，由两道截止阀和比例调节阀构成。

微电脑控制器通过感知水量及水温来调节阀的开启度，从而实现精确配比气量。

实现恒温的关键零部件。

采用原装进口比例阀，调节性能好，使用可靠，寿命长。

具有双重防泄漏保护和超强稳压作用。

4、温度传感器——将水的温度信号转变成电信号的器件。

5、威灵变频电机——运行平稳、低噪音、持续使用温升低、使用寿命长6、烟斗式火排—采用全封闭式强化燃烧结构，安全性能好、燃烧效率高、不锈钢材质耐高温耐腐蚀，使用寿命长。

7、点火控制器：美的（脉冲）点火器可用次数达到30万次。

8、防倒灌风装置：0.7mm厚的不锈钢板，防锈性能超好，可防止烟管倒灌风现象，具有一定防冻作用。

我司有挡风板。

9、漏电保护插头：美的拥有360度安全防护系统，所有产品均有漏电保护插头。

当电路发生漏电时（0.1秒）内切断电源，以有效地保证热水器的安全使用，经过3C认证，使用可靠，耐用。

二、三档变升：（选择升数→芯片输出信号给电子比例阀→比例阀精准调节气量和火排数改变火力→精准输出不同温度稳定热水。

）三档变升选择，满足不同季节，不同人群，不同用水点的热水使用需求；夏天水不烫，冬天水温够暖，而且更加的节能省气。

1、满足不同季节沐浴需求：夏天洗澡用小升数，水温好调又省气；冬天用大升数，水温够高又足量；2、满足不同人群沐浴的需求：老人、小孩和大人，舒服档位随意选，舒适的同时还能实现节能。

液体流量传感器具体的分类
液体流量传感器，分为有腐蚀液体流量传感器和无腐蚀液体流量传感器，这是从介质方面来分的，也是在应用选要第一个注意的事项。

确定了液体的性质后，就根据我们本身使用的要求来分，计量型液体流量传感器或是模拟量信号输出流量传感器，计量类的现在通常有脉冲信号（赛盛尔水流量传感器）的，模拟量信号输出现在较多的是开关量信号输出（如干簧管式水流开关），也可以转换成电流和电压信号，模拟量的只提供一个模拟（开关)量，不能进行计量，相对来讲较为粗放，没有计量型的液体流量传感器的精度高，模拟量的启动流量也是开关量液体流量传感器要考虑的一个事项。

按精度来分，有水表级的（分B级和A级，一般是在2%到3%的误差内，是要有计量证的），超出在5%-10%电子类的现在通常用来当开关量信号使用，或是水控水加热等使用，比如电热水器，饮水机，咖啡机，燃气热水器用水流量传感器（赛盛尔水流量传感器）。

林内燃气热水器流量感应霍尔元件代换1. 介绍燃气热水器是现代家庭生活中不可或缺的设备之一。

它通过燃烧燃气来加热水，以满足人们的洗浴、清洁等需求。

在燃气热水器中，流量感应霍尔元件起着关键作用，它能够准确测量热水器中的水流量，从而控制燃气的供应，保证热水的稳定供应。

2. 流量感应霍尔元件的原理流量感应霍尔元件是一种利用霍尔效应测量热水器中水流量的装置。

它由霍尔传感器和铁芯组成。

当水经过霍尔传感器时，根据水流的速度和方向，铁芯产生的磁场强度会发生变化。

霍尔传感器能够感知到这种磁场变化，并将其转化为电信号。

通过测量这些电信号的变化，我们就可以得到水流的流量大小。

3. 霍尔元件代换的原因随着科技的进步，燃气热水器的技术也在不断更新。

传统的流量感应霍尔元件在使用过程中存在不稳定性和易损坏等问题。

为了提高燃气热水器的性能和可靠性，需要对流量感应霍尔元件进行替代。

4. 新型代换元件的特点为了解决现有元件的不足，新型的流量感应霍尔元件具有以下特点： 1. 高灵敏度：新型元件采用了更先进的磁敏材料，能够更准确地感知铁芯产生的磁场变化，从而提高测量的灵敏度。

2. 高稳定性：新型元件采用了抗干扰技术，能够在复杂的环境下稳定工作，不受外界磁场的影响。

3. 高耐用性：新型元件采用了更坚固耐用的材料，能够抵抗热水的侵蚀和机械震动，提高元件的使用寿命。

4. 高精度：新型元件具有更高的测量精度，能够更准确地测量热水器中的水流量，提供更准确的数据供燃气供应系统使用。

5. 霍尔元件代换的步骤对于现有的燃气热水器，要进行流量感应霍尔元件的代换，需要以下步骤： 1. 拆卸旧元件：首先需要将热水器的外壳打开，找到原来的流量感应霍尔元件，并将其拆卸下来。

2. 清洁安装位置：拆卸元件之后，需要对安装位置进行清洁，确保新元件能够正常安装。

3. 安装新元件：将新的流量感应霍尔元件按照说明书上的安装要求安装到热水器中。

注意连接线的正确连接和固定，确保元件能够正常工作。

热水器水流传感器工作原理，（分享的）基本原理：水流量传感器是利用霍尔元件的霍尔效应来测量磁性物理量。

在霍尔元件的正极串入负载电阻，同时通上5V的直流电压并使电流方向与磁场方向正交。

当水通过涡轮开关壳推动磁性转子转动时，产生不同磁极的旋转磁场，切割磁感应线，产生高低脉冲电平。

由于霍尔元件的输出脉冲信号频率与磁性转子的转速成正比，转子的转速又与水流量成正比，根据水流量的大小启动燃气热水器。

其脉冲信号频率的经验公式：f=8．1q-3式中：f—脉冲信号频率，H2q—水流量，L／min由水流量传感器的反馈信号通过控制器判断水流量的值。

根据燃气热水器机型的不同，选择最佳的启动流量，可实现超低压(0．02MPa 以下)启动。

工作原理：水流量传感器主要由铜阀体、水流转子组件、稳流组件和霍尔元件组成。

它装在热水器的进水端用于测量进水流量。

当水流过转子组件时，磁性转子转动，并且转速随着流量成线性变化。

霍尔元件输出相应的脉冲信号反馈给控制器，由控制器判断水流量的大小，调节控制比例阀的电流，从而通过比例阀控制燃气气量，避免燃气热水器在使用过程中出现夏暖冬凉的现象。

水流量传感器从根本上解决了压差式水气联动阀启动水压高以及翻板式水阀易误动作出现干烧等缺点。

它具有反映灵敏、寿命长、动作迅速、安全可靠、连接方便利启动流量超低(1．5 L／min)等优点，深受广大用户喜爱。

水流量传感器的结构水流转子组件主要由涡轮开关壳、磁性转子、制动环组成。

使用水流开关方式时，其性能优于机械式压差盘结构，且尺寸明显缩小。

当水流通过涡轮开关壳，推动磁性转子旋转，不同磁极靠近霍尔元件时霍尔元件导通，离开时霍尔元件断开。

由此，可测量出转子转速。

根据实测的水流量、转子转速和输出信号(电压)的曲线，便可确定出热水器的启动水压，以及启动水压相对应的启动水流量与转子的启动转速。

由控制电路，便可实现当转子转速大于启动转速时热水器启动工作；在转速小于启动转速时，热水器停止工作。

霍尔传感器的应用班级：电子131502班姓名：李泓学号:0213一、霍尔效应、霍尔元件、霍尔传感器（一）霍尔效应：如〔图1〕所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。

图中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。

（二）霍尔元件：根据霍尔效应，人们用半导体材料制成霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

（三）霍尔传感器：由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如〔图2〕所示，是其中一种型号的外形图。

二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

三、霍尔传感器的特性（一）线性型霍尔传感器的特性：输出电压与外加磁场强度呈线性关系，如〔图3〕所示，在B1～B2的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。

（二）开关型霍尔传感器的特性：如〔图4〕所示，其中BOP为工作点“开”的磁感应强度，BRP为释放点“关”的磁感应强度。

当外加的磁感应强度超过动作点Bop时，传感器输出低电平，当磁感应强度降到动作点Bop以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。

Bop与BRP之间的滞后使开关动作更为可靠。
