流量传感器的正确选择要点

电磁流量计传感器接地的要求接地的主要目的是排除干扰电磁波、减小环境电磁干扰、增强仪表的抗干扰能力，从而提高测量准确性。

为了实现良好的接地效果，以下是电磁流量计传感器接地的一些要求。

首先，应选择合适的接地点。

在进行接地时，应选择接地电阻小、导电性好的点来进行接地。

通常可以选择金属水管、金属桩或者直接与地下的金属接触等方式进行接地。

同时，接地电阻应尽量保持在合理范围内，一般在1欧姆以下。

如果接地电阻过大，会导致地线与仪表产生较大电压差从而影响仪器的测量准确性。

其次，应注意接地线的敷设。

接地线应尽量短且粗，以减小电阻。

同时，接地线的敷设应尽量避免与强电线、高频设备等干扰源的交叉，避免相互干扰。

此外，还应确保接地线无虚焊、虚接等现象，以免影响接地效果。

然后，应采取合适的接地方法。

常见的接地方法有单点接地、多点接地和网状接地等。

单点接地是将仪表上的接地点与接地线连接到同一个地线处，适用于小型设备和简单系统。

多点接地是将仪表上的接地点与接地线连接到不同的地线处，适用于较大型设备和复杂系统。

网状接地是将仪表上的接地点通过多个平行的接地线连接到同一个地线处，适用于大型设备和大型系统。

选择合适的接地方法可以根据实际情况和工程要求来决定。

此外，还应注意接地线的连接质量。

接地线的连接应牢固可靠，接地线与仪表的接头应用专用接地螺钉固定，以确保接地线与仪表连接时不会松动。

另外，还应定期检查接地线的连接状态，如有问题及时处理。

再次，应避免接入强电干扰源。

强电干扰源会对电磁流量计传感器的接地产生干扰，从而影响仪表的测量准确性。

因此，在选择接地点时应尽量避免接入强电干扰源，如高压电缆、变压器等设备。

最后，应定期检查接地状态。

在使用过程中，应定期检查接地线是否存在断裂、接触不良、氧化等情况，如有问题及时进行维修或更换。

同时，定期对接地电阻进行检测，确保接地效果良好。

总的来说，电磁流量计传感器的接地是保证流量计正常工作的重要环节。

使用气体腰轮流量计可能不是难事，但是在使用安装之前可能比较难的就是在如何选购一台合适的气体腰轮流量计。

选购一台适合自己工作的气体腰轮流量计不是件容易的事情，影响气体腰轮流量计的因素较多，而即使选择的方法合适，又有约一半以上在安装和布局上有问题。

正确选择，并非易事。

下面就来介绍下如何帮助你选择一台适合自己的流量传感器。

气体腰轮流量计选购面对如此众多品种的气体腰轮流量计，对于一般用户选型成了一个难题。

如何科学地、客观地选出最佳气体腰轮流量计是需要关注的一个问题。

我们认为选型应当遵循适当的规则，尽量避免厂商的误导宣传，为自己找到一种恰到好处的气体腰轮流量计，它就是自己的理想湿饱和蒸汽两相流量计。

气体腰轮流量计选型可按五个方面进行：仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。

各方面的考虑因素如下：仪表性能方面：精确度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等；安装条件方面：管道布置方向、流动方向、上下游管道长度、管道口径、维护空间、管道振动、接地、电源、辅属设备（过滤、排污）、防爆等；环境条件方面：环境温度、湿度、安全性、电磁干扰等；经济因素方面：购置费、安装费、维修费、校验费、使用寿命、运行费（能耗）、备品备件等。

气体腰轮流量计选购条件依据五个方面因素初选可用仪表类型；采用淘汰法在比较中选出2-3种类型，排出次序；再次按五个方面进行仔细评比，最后淘汰至一种仪表类型。

气体腰轮流量计选型能否成功很大程度上取决于选型人员对仪表性能质量和测量对象特性的确切了解。

对于仪表性能质量方面应特别注意厂商的虚假宣传及误导成分。

测量对象的确切了解非常重要，并非用户对自己的测量对象都有准确了解，许多选型的失败就是因为提供参数不准确所致。

有些对象特性是需要经过深入调查才能搞清楚的。

正确选择，并非易事。

归纳起来，正确选择流量传感器取决于六个因素：传感器技术参数、流体特性、流动的状态、安装、环境、经济性。

详解气体流量传感器安装的场所位置及要点传感器是如何工作的详解气体流量传感器安装的场所、位置及要点，希望以下内容能帮忙到您对气体流量传感器的了解。

一、气体流量传感器安装的场所气体流量传感器应在被测气体的温度为—20～+60℃，环境相对湿度不大于95%的条件下工作。

从维护便利角度考虑，应安装在简单拆换和避开配管振动或配管有应力影响的场所。

考虑到对放大器的保护，应尽量避开使它受到强的热辐射和放射性的影响。

同时，必需避开外界强电磁场对检测线圈的影响，如不能避开时，应在气体流量传感器的放大器上加设屏蔽罩，否则干扰将会严重影响显示仪表的工常工作。

二、气体流量传感器的安装位置气体流量传感器应水平安装，安装时传感器上的指示流向的箭头应与流体的流动方向相符。

三、气体流量传感器的配管要点1、为了清除气体涡流和断面流速不均匀对测量的影响，应在传感器进出口处安置必要的直段或整流器。

一般要求上游部分（进口处）的直管段为（15～20）D（D为传感器公称通径）。

下游部分（出口处的直管段长度为2～5D），而直管管径和传感器通径要一样。

2、为了清除流体中的杂质，确保传感器的正常工作，提高传感器的寿命，在气体流量传感器前的管路上应装上目数为40—80目/厘米2的过滤器。

一般情况下通径大的目数稀，通径小的目数密。

为保证气体流量传感器正常运行，还应依据实际使用情况选用过滤网的目数。

3、焊接气体流量传感器进口法兰时，必需注意管内无突出部分。

当连接进口法兰时，两法兰外周要完全吻合，垫圈不能暴露在管内。

偏心异径接头将会引起流速不均匀分布现象，故不能使用。

4、为了保证工作通径下检修的需要，气体流量传感器前后管道上应安置切断阀门（截止阀），同时应设置旁通管道。

流量掌控阀要装在传感器的下游。

传感器使用时上游所装的载止阀必需全开，避开上游部分的流体产生紊流现象。

5、通过气体流量传感器的流量过大时（超过流量范围上限），轴承将因转速过高而加快磨损。

为此，在估量有过大流量的情况时，可利用安置在下游部分的流量掌控阀调整流体流量。

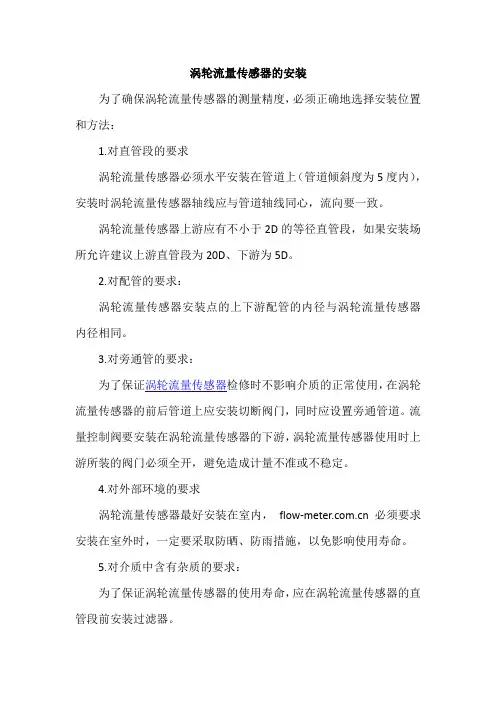

涡轮流量传感器的安装为了确保涡轮流量传感器的测量精度，必须正确地选择安装位置和方法：1.对直管段的要求涡轮流量传感器必须水平安装在管道上（管道倾斜度为5度内），安装时涡轮流量传感器轴线应与管道轴线同心，流向要一致。

涡轮流量传感器上游应有不小于2D的等径直管段，如果安装场所允许建议上游直管段为20D、下游为5D。

2.对配管的要求：涡轮流量传感器安装点的上下游配管的内径与涡轮流量传感器内径相同。

3.对旁通管的要求：为了保证涡轮流量传感器检修时不影响介质的正常使用，在涡轮流量传感器的前后管道上应安装切断阀门，同时应设置旁通管道。

流量控制阀要安装在涡轮流量传感器的下游，涡轮流量传感器使用时上游所装的阀门必须全开，避免造成计量不准或不稳定。

4.对外部环境的要求涡轮流量传感器最好安装在室内，必须要求安装在室外时，一定要采取防晒、防雨措施，以免影响使用寿命。

5.对介质中含有杂质的要求：为了保证涡轮流量传感器的使用寿命，应在涡轮流量传感器的直管段前安装过滤器。

6.安装场所：涡轮流量传感器应安装在便于维护，无强电磁干扰和热辐射的场所。

7.安装焊接要求：1）用户另配一对标准法兰焊在前后管道上。

绝不允许带涡轮流量传感器焊接。

2）安装涡轮流量传感器前应严格清除管道中焊渣等脏物，最好用等径的管道（或旁通道）代替涡轮流量传感器进行吹扫管道。

以确保在使用过程中涡轮流量传感器不受损坏。

安装涡轮流量传感器时，法兰间的密封垫不能凹入管道内。

8.涡轮流量传感器接地要求涡轮流量传感器应可靠接地，不能与强电系统地线共用9.对于防爆型产品的要求：为了涡轮流量传感器安全正常使用，应复核防爆型涡轮流量传感器的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求。

用户不得自行更改防爆系统的连接方式，不得随意打开涡轮流量传感器前后盖、取压口等部件。

涡轮流量传感器使用方法说明书使用方法说明书引言涡轮流量传感器是一种用于测量液体或气体流量的装置。

本使用方法说明书将为您详细介绍涡轮流量传感器的使用方法和注意事项，以帮助您正确使用传感器并获得准确的流量测量结果。

一、产品概述涡轮流量传感器是一种基于涡轮转速测量原理的流量测量装置。

其主要组成部分包括涡轮、传感器和信号处理器。

涡轮通过流体的冲击而旋转，并将旋转的速度转化为电信号输出，通过信号处理器进行信号转换和放大，最终将流量数据传输到显示或控制系统中。

二、使用前准备1. 确保传感器和外部设备处于正常工作状态。

2. 检查传感器的安装位置，确保其周围无任何阻挡物，并保证流体能够顺利通过。

3. 根据实际需要选择合适的传感器型号和规格，并准备好相应的连接线缆。

三、安装步骤1. 确定安装位置：根据流体介质和流动特点，选择合适的安装位置。

一般情况下，在流体进入或离开系统的直管段上游，长度为10倍管道直径的位置是较为理想的选择。

2. 清洁安装位置：使用清洁工具清洁安装位置，确保无杂质或污垢影响传感器的安装和使用。

3. 安装传感器：将传感器轴向与流体的流向一致，并使用专用工具或适当的力量固定传感器，以确保其稳固和密封。

4. 连接线缆：根据传感器的接线要求，正确连接传感器和外部设备，确保信号传输的稳定和可靠。

四、使用注意事项1. 保护传感器：避免传感器受到冲击、震动或振动，以免影响其测量准确性和寿命。

2. 防止过载：根据传感器的额定量程，确保流体流量不超过传感器的最大测量范围，以免损坏传感器。

3. 定期检测校准：定期检测传感器的准确性和稳定性，并根据需要进行校准，以保证测量结果的可靠性。

4. 注意防护等级：根据传感器的防护等级，选择适当的防护措施，以保护传感器免受灰尘、水分等外部环境的影响。

5. 避免干扰：将传感器与高频电磁干扰源、强磁场或其他传感器保持一定的距离，以避免干扰和信号误差。

五、故障排除如遇到传感器无法正常工作或出现异常情况，可按以下步骤进行故障排除：1. 检查供电电源：确保传感器的供电电源正常连接。

如何正确使用旋进旋涡流量计旋进旋涡流量计（Vortex flowmeter）是一种常用的流量测量仪表。

它利用流体通过系统中的阻塞体（通常为圆筒体）时产生的旋涡在后续流动过程中产生的振荡频率与流速成正比的原理进行流量测量。

旋进旋涡流量计具有结构简单、精度高、可靠性强等特点，在工业领域广泛应用。

以下是正确使用旋进旋涡流量计的步骤和注意事项：1.安装位置的选择：旋进旋涡流量计的安装位置对其测量精度影响较大。

应选择在合适的段落，避免出现过于繁忙或速度太低的地方。

同时考虑到防腐性能和维护的便捷性，最好选择安装在直管段中。

2.安装前准备：在安装前，需要清洁管道和流量计以排除杂质，避免对测量结果产生干扰。

同时，还要检查流量计的阻塞体是否完好无损，以及接口是否松动。

3.安装流量计：将流量计与管道连接，并确保连接处密封良好，避免漏气或泄漏现象发生。

同时，要保证流量计平稳地安装在垂直或水平位置。

4.校正流量计：在开始正式测量前，需要对流量计进行校正。

校正可通过向流量计输入已知流量的流体进行检测，然后将测量值与实际值进行比较，计算出修正系数。

5.运行时维护：在流量计运行期间需要定期进行维护，确保其正常运行。

维护包括清理流量计内部，排除可能对测量结果产生干扰的污垢、杂质等。

6.数据处理和应用：流量计测得的数据可以通过数据采集系统进行采集，并进行相关处理，得到实际需要的数据结果。

这些数据结果可以应用于流量监测、生产管理等各种领域。

使用旋进旋涡流量计时需要注意以下事项：1.温度和压力：旋进旋涡流量计适用的温度范围一般在-40℃-350℃之间，适用的压力范围一般在0.6MPa-26MPa之间。

使用前应确保流体温度、压力在流量计的允许范围内。

2.介质特性：旋进旋涡流量计通常适用于液体或气体的流量测量。

不同的介质具有不同的密度、黏度和流动特性，使用前需要对介质进行适配和校准。

3.维护保养：定期对旋进旋涡流量计进行清洁和维护，尤其是清除可能附着在阻塞体上的污垢和杂质。

超声波流量计注意事项超声波流量计是一种用于测量流体流速的仪器，在使用过程中需要注意一些事项。

以下是关于超声波流量计的50条注意事项，并附有详细描述：1. 定期对超声波流量计进行校准，保证测量的准确性。

详细描述：定期对超声波流量计进行校准可以确保其测量精度，避免因时间和使用磨损而导致的误差。

2. 确保超声波传感器位置正确安装在管道上，以便获得准确的流速数据。

详细描述：超声波传感器的正确安装位置对流量计的准确性至关重要，应根据厂家指导手册正确安装在管道上。

3. 定期清洁超声波传感器，确保其表面没有污垢或沉积物影响测量。

详细描述：定期清洁传感器可防止污垢或沉积物影响超声波信号的传输，确保测量的可靠性。

4. 避免超声波传感器受到外部振动或冲击，以免影响其测量精度。

详细描述：外部振动或冲击可能会导致传感器的位置发生变化或损坏，从而影响测量结果的准确性。

5. 注意环境温度对超声波流量计的影响，确保设备在适宜的温度范围内工作。

详细描述：超声波流量计在不同的温度环境下可能会产生误差，因此需要注意并控制好环境温度。

6. 确保超声波流量计的供电稳定，以保证其正常工作。

详细描述：供电不稳定可能导致超声波流量计无法准确测量，因此需要确保其供电稳定。

7. 防止超声波传感器长时间暴露在阳光下，以免影响其性能。

详细描述：长时间暴露在阳光下可能会导致传感器性能衰减或损坏，需要采取遮阳措施。

8. 在使用超声波流量计时，注意避免管道内有气泡或气体影响测量的准确性。

详细描述：气泡或气体可能会影响超声波信号的传播，导致测量结果不准确，因此需注意排气或排气。

9. 定期检查超声波传感器的连接线路是否牢固，避免因连接故障影响测量。

详细描述：松动或损坏的连接线路可能导致传感器无法正常工作，因此需要定期检查和维护。

10. 避免超声波流量计受到强烈的电磁干扰，以免影响其信号传输和测量准确性。

详细描述：强烈的电磁干扰可能会干扰超声波信号的传输，导致测量结果不准确，需要在安装过程中注意隔离和屏蔽设备。

插入式电磁流量如何选型简介插入式电磁流量计是流量计的一种，其优点是可以在管道中心位置安装，特别适合对管道干扰较大的场合。

插入式电磁流量计可以测量无色透亮的液体、浆料以及可导电液体中的流速和流量。

如何选型是选择插入式电磁流量计时需要考虑的一个重点问题。

本文将为您介绍如何选择适合本身的插入式电磁流量计。

选型注意事项测量范围选型时需要首先考虑的是测量范围，包括流体介质的种类、流量范围和粘度等。

插入式电磁流量计适用于大多数液体，包括相对粘度小于5x10⁻⁶Pa·s的液体和可导电液体。

但对于粘度较高的液体和气体，插入式电磁流量计的性能会受到影响。

另外，插入式电磁流量计的流量范围也很紧要，需要依据实际需要选择不同的流量计型号和规格。

一般来说，流量计的测量范围应当略大于最大流量，以保证测量精度。

精度流量计精度是选型时需要考虑的另一个紧要参数。

应依据实际需要选择不同的精度等级。

高精度要求的场合需要选择精度更高的插入式电磁流量计，而一般场合可以选择精度略低的型号。

材质插入式电磁流量计的材质应当与被测介质兼容。

通常情况下，选择不锈钢、碳钢、铸铁等材质的流量计，以适应不同的介质。

同时要考虑操作温度、压力的范围，避开材质在使用过程中显现破损的情况。

安装方式插入式电磁流量计整体安装在流体管道中央，插入式电磁传感器安装在探头孔上。

因此，在选择流量计时，需要考虑管道的直径和形状等参数，以确保插入式电磁传感器可以有效插入管道中央。

在安装时，应确保插入深度和角度正确，以确保流量计的精度。

信号输出插入式电磁流量计可以输出模拟信号或数字信号。

模拟信号输出范围通常为4—20mA，数字信号输出通常为RS485或HART等。

选择信号输出类型应依据生产工艺的实际需求而定。

常用型号介绍系列选型常见的插入式电磁流量计品牌有ABB、YOKOGAWA、Honeywell等。

这些品牌通常供应多个系列的流量计产品以充分不同的测量需求，如ABB的FMG3000系列、YOKOGAWA的EJX系列、Honeywell的TM系列等。

电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。

⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。

（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。

1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。

为使流速平稳，流量计前后应有大于5D和2D的直管段。

流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。

2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。

3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。

在管低端安装清洗阀或盲板，定期清洗内壁附着物。

4、在振动猛烈的现场应将传感器和转换器分开安装。

口径至≥DN350的流量计两端应设支架或吊架。

5、安装在塑料管道或带内衬管道上必需使用接地环。

如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。

电极材质选配不当，被测介质会使电极极化而减弱信号的电势。

因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。

6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。

对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。

如何选择流量计要正确选择适合的流量仪表并不容易，不仅要熟悉流量仪表和生产过程流体特性这两方面的技术，还要考虑经济因素，归纳起来有五个方面因素，即性能要求，流体特性、安装要求、环境条件和费用。

一、性能要求和仪表规范方向的考虑选择仪表在性能要求上考虑的内容有：瞬时流量还是总量（累计流量）、精确度、重复性、线性度、流量范围和范围度、压力损失、输出信号特性和响应时间等。

不同测量对象有各自测量目的，在仪表性能方面有其不同侧重点。

1、测量流量还是总量使用对象测量的目的有两类，即测量流量和计量总量。

管道连续配比生产或过程控制使用场所主要测量瞬时流量；灌装容器批量生产以及商贸核算、储运分配等使用场所大部分只要取得总量或辅以流量。

两种不同功能要求，再选择测量方法上就有不同侧重点。

有些仪表如容积式流量计、涡轮流量计等，测量原理上就以机械技术或脉冲频率输出，直接得到总量，因此具有较高精确度，适用于计量总量。

电磁流量计、超声流量计、节流式流量计等仪表原理上是以测量流体流速推导出流量，响应快，适用于过程控制，但装有积算功能环节后也可获得总量。

涡街流量计具有上者优点，但其抗震、抗干扰性能差，不适用于过程控制而适用于计量总量。

2、精确度整体的测量精确度要求多少？在某一特定流量下使用，还是在某--流量范围内使用？在什么测量范围内保持上述精确度？所选仪表的精确度能保持多久？是否易于重新校验？是否要（或能）现场在线核对仪表精确度？这些问题必须细致地考虑。

如不是单纯计量总量，而是应用在流量控制系统中，则检测仪表精确度的确定要在整个系统控制精确度要求下进行，因为整个系统不仅有流量检测的误差，还包含有信号传输、控制调节、操作执行等环节的误差和各种影响因素，如操作执行环节往往有2%左右的回差，对测量仪表确定过高的精确度（比如说0.5级）是不合理和不经济的。

就流量仪表本身而言，检测元件（或传感器）和转换/显示仪表之间只精确度亦应适当确定，如未经实流标定均速管、楔形管、弯管等差压装置误差在1%~5%之间，选用高精度差压计与之相配也就没有意义了。
