示波器基础系列之一——关于示波器带宽带宽被称为示波器的第一指标，也是示波器最值钱的指标。

示波器市场的划分常以带宽作为首要依据，工程师在选择示波器的时候，首先要确定的也是带宽。

在销售过程中，关于带宽的故事也特别多。

通常谈到的带宽没有特别说明是指示波器模拟前端放大器的带宽，也就是常说的-3dB截止频率点。

此外，还有数字带宽，触发带宽的概念。

我们常说数字示波器有五大功能，即捕获（Capture），观察（View），测量(Measurment)，分析（Analyse）和归档（Document）。

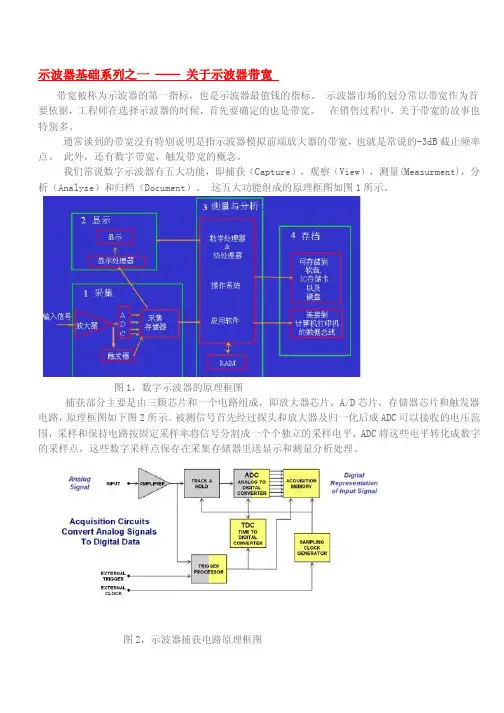

这五大功能组成的原理框图如图1所示。

图1，数字示波器的原理框图捕获部分主要是由三颗芯片和一个电路组成，即放大器芯片，A/D芯片，存储器芯片和触发器电路，原理框图如下图2所示。

被测信号首先经过探头和放大器及归一化后成ADC可以接收的电压范围，采样和保持电路按固定采样率将信号分割成一个个独立的采样电平，ADC将这些电平转化成数字的采样点，这些数字采样点保存在采集存储器里送显示和测量分析处理。

图2，示波器捕获电路原理框图示波器放大器的典型电路如图3所示。

这个电路在模拟电路的教科书上处处可见。

这种放大器可以等效为R C低通滤波器如图4所示。

由此等效电路推导出输出电压和输入电压的关系，得出理想的幅频特性的波特图如图5所示。

图3，放大器的典型电路图4，放大器的等效电路模型至此，我们知道带宽f2即输出电压降低到输入电压70.7%时的频率点。

根据放大器的等效模型，我们可进一步推导示波器的上升时间和带宽的关系式，即我们常提到的0.35的关系：上升时间=0.35/带宽，推导过程如下图6所示。

需要说明的是，0.35是基于高斯响应的理论值，实际测量系统中这个数值往往介于0.35-0.45之间。

在示波器的datasheet上都会标明“上升时间”指标。

示波器测量出来的上升时间与真实的上升时间之间存在下面的关系式。

在对快沿信号测试中，需要通过该关系式来修正实际被测信号的上升时间。

示波器的信号捕捉和存储技巧示波器是一种常见的电子测量仪器，用于显示电信号的变化情况。

在电子实验、维修、调试和故障排除等方面起着至关重要的作用。

然而，正确的信号捕捉和存储技巧对于准确分析和判断信号是至关重要的。

本文将介绍一些示波器的信号捕捉和存储技巧。

1. 选择合适的触发模式：示波器的触发模式是信号捕捉的基础。

触发模式决定了示波器何时开始捕捉信号。

一般常用的触发模式包括边沿触发、脉冲宽度触发和视频触发等。

选择合适的触发模式可以确保示波器稳定地捕捉到感兴趣的信号。

2. 调整时间和电压设置：在信号捕捉过程中，正确的时间和电压设置是非常重要的。

时间设置决定了信号的时间范围，而电压设置则决定了信号的幅值范围。

根据需要，调整示波器的时间和电压设置，确保所需的信号范围在示波器的显示屏上能够呈现出来。

3. 使用存储功能：示波器通常具有存储功能，可以将捕获的信号保存在内存中供日后分析。

利用存储功能，可以捕捉短暂的信号、逐步分析复杂的信号和追踪故障等。

在存储信号之前，可以先调整存储深度和采样率等参数，以确保存储的信号具有足够的细节和准确性。

4. 利用触发位置功能：示波器常常具有触发位置功能，可以改变触发点在信号中的位置。

通过调整触发位置，可以触发和捕捉信号中不同位置的波形。

这在分析复杂的信号或者查找特定时刻的事件时非常有用。

5. 将信号与参考信号进行比较：示波器通常可以输入多个信号通道，并提供比较功能。

将信号与参考信号进行比较可以更清晰地显示信号之间的差异和关系，有助于分析和判断信号的特点。

使用示波器的比较功能，可以更准确地进行信号识别和故障排查。

6. 使用测量功能：示波器通常具有各种测量功能，如幅值测量、频率测量、相位测量等。

利用这些测量功能可以对信号进行更精确的定量分析。

在信号捕捉和存储过程中，可以使用示波器的测量功能，快速获取信号的相关参数和特性。

7. 编辑和导出数据：示波器还可以对捕获的信号数据进行编辑和导出。

看到论坛有很多新手在问示波器怎么用，苦苦寻找示波器的教程.....以前用的大多是那种很大台笨重的模拟示波十M的价格都要好几千，小弟我也买不起，所以至今是只见过猪走路，没吃过猪肉。

现在都是数字时代了，现0M的不到两千MB可买得一台了，小巧、彩色、而且可说像傻瓜式的，操作非常方便面，只需测量时按下上面了。

其实示波器在实际维修运用中，用得最多的就是测量晶阵、时钟频率、检修PWM电路及一些关键信号的捕捉，今天闲来没事就简单给大家演示一下示波器实际维修的运用及所测到的波形。

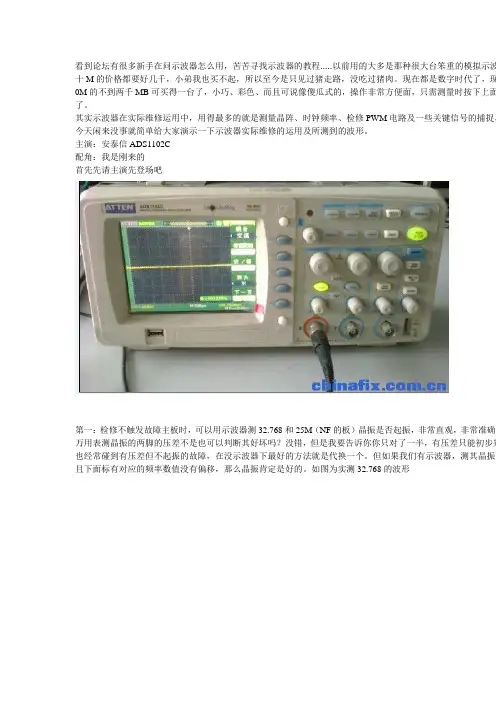

主演：安泰信ADS1102C配角：我是刚来的首先先请主演先登场吧第一：检修不触发故障主板时，可以用示波器测32.768和25M（NF的板）晶振是否起振，非常直观，非常准确，万用表测晶振的两脚的压差不是也可以判断其好坏吗？没错，但是我要告诉你你只对了一半，有压差只能初步判也经常碰到有压差但不起振的故障，在没示波器下最好的方法就是代换一个。

但如果我们有示波器，测其晶振两且下面标有对应的频率数值没有偏移，那么晶振肯定是好的。

如图为实测32.768的波形第二：在检修能上电不亮机故障时，首先就是测量主板各大供电是否正常，而如今的主板的供电方式大多彩用了来检测PWM控制电路是否正常工作，也是比万用表更准确更直观，正常工作时的波形为脉冲方波。

如：如图为方波，表明CPU电路正常工作表明内存供电电路正常桥供电正常第三：对于主板不亮故障，如以上测完主板供电都正常情况下，就要检测主板各时钟是否正常了。

这时示波器的常准确的测出该点的时钟频率的数值，正常为一个正弦波。

万用表测也行，一般33M为1.6V左右，66M为0.6左右，只是个大概判断，当然没示波器来的准确。

如图为实测的33M频率波形（测量点可用打值卡上测，或在PCI槽B16测到）在实际维修中，一般判断主板有无时钟，测量这PCI B16和BIOS的31脚有正弦波则说明时钟IC已正常工作，是正常的。
