光纤光栅感温火灾探测器培训资料

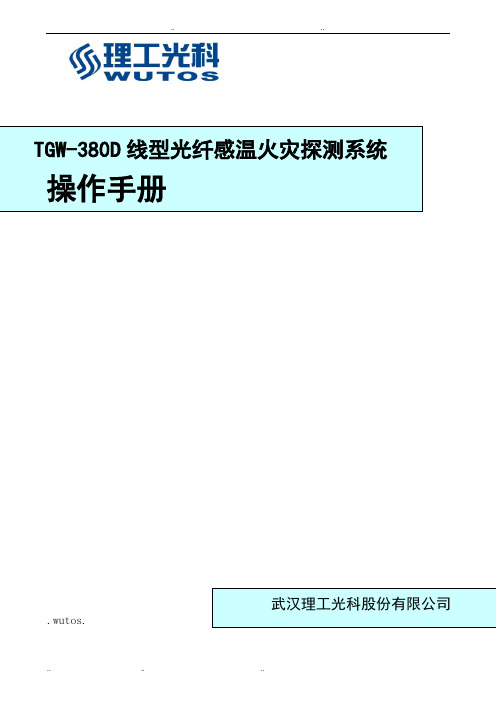

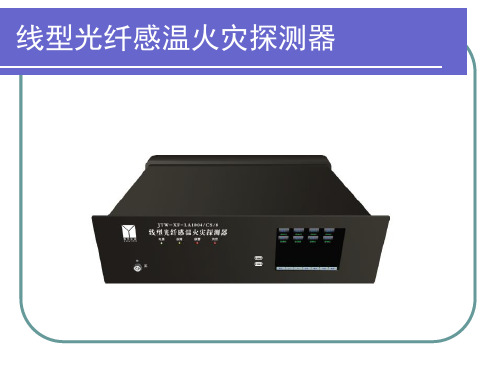

TGW-380D线型光纤感温火灾探测系统操作手册.wutos.TGW-380D线型光纤感温火灾探测器培训手册1 目的让现场技术人员对TGW-380D光纤光栅信号解调系统的构成及工作原理有一定的了解，并彻底掌握其相关调试方法。

2 工作原理及应用TGW-380D光纤光栅感温火灾探测系统是继TGW-100D后公司开发的又一种新型火灾探测系统，同TGW-100D一样也是以光纤作为信号的传输与传感，利用布喇格光栅的温度敏感性和光的反射原理，实时探测沿光纤光栅感温点的温度变化情况，超限时能声光报警。

不同之处主要是操作系统使用Windows2000系统，增加了一个1295定位光栅，具有网络通讯功能，且由原来4个通道扩展到8个通道。

该产品适用于隧道、石油、天燃气管道、化工、冶金、电力、消防、能源、仓储、军工、核工业等场所。

2. 1光纤光栅探测技术2.1.1 光纤光栅传感技术光纤布喇格光栅是利用光纤芯层材料的光敏特性，通过紫外激光曝光的方法，使一段本来沿光纤轴线均匀分布的光纤纤芯折射率发生周期性永久改变（其周期在几百纳米数量级）形成的一种光栅结构的光学器件，简称光纤光栅。

当宽带光通过光纤光栅时，光纤光栅会对此入射光进行选择性反射，反射一个中心波长与芯层折射率调制相位相匹配的窄带光（带宽通常约为0.1～0.5nm），此中心波长称之为布喇格波长λ，在外界参量(如应力、温度等)发生变化情况下，光栅栅距(d)发生变化，布喇格波长λ也随之发生变化，因此，通过精确地测量光栅反射光的布喇格波长λ的变化量，就可以获得光纤光栅处所测物理量。

其传感原理如下图2.1所示：图2.1 光纤光栅传感原理图2.1.2 光纤光栅测温系统光纤光栅感温火灾探测系统包括感温火灾探测器和火灾探测信号处理器。

探测器中探测单元环境温度发生变化时，由探测单元保护管经导热感温元件传导到测量光栅，导致布喇格波长发生变化。

火灾探测信号处理器通过探测此波长的变 化获得环境温度，从而达到温度传感的目的。

光纤光栅感温火灾探测系统使用说明书北京奥普智信光科技术有限公司目录1概述 02光纤光栅感温火灾探测系统主要技术指标 02.1光纤光栅感温火灾探测器 02.2光纤光栅感温火灾信号处理器 03光纤光栅感温火灾探测系统主要功能 (1)4光纤光栅感温火灾探测系统基本组成 (1)4.1光纤光栅感温火灾探测器 (2)4.2光缆 (2)4.3光纤接续盒 (2)4.4AP658-02B-40-4815II型光纤光栅感温火灾信号处理器 (2)1）光纤光栅解调器前面板 (3)2）光纤光栅解调器后面板 (5)5可视化监控软件 (7)6 系统安装 (8)6.1连接关系 (8)6.2系统安装 (8)6.3系统参数设置 (10)7操作使用 (10)7.1启动运行 (10)7.2系统故障状态 (10)7.3系统预警状态 (10)7.4系统火灾状态 (10)7.5系统正常状态 (11)7.6消除报警声音 (11)8 维护与保养 (11)8.1操作注意事项 (11)8.2日常维护与保养 (11)9 常见故障及排除方法 (11)1概述光纤光栅感温火灾报警探测系统是一种新型的温度探测报警系统。

系统采用最新生产工艺，长期稳定性好，使用寿命长；光纤光栅感温火灾探测信号处理器采用国际最先进地数字化解调技术，具有大容量实时在线信号采集处理和自检功能；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现油库的生产和安全的双重监控功能。

从光纤光栅感温探测器到监控中心光纤光栅感温火灾信号处理器传输全部采用光信号，实现无电检测，本质安全防爆，适合于石油、化工、电力等场所使用2光纤光栅感温火灾探测系统主要技术指标2.1 光纤光栅感温火灾探测器1）测温范围：－30℃～120℃2）测量精度：±2℃3）温度分辨率：0.1℃4）响应时间： < 2S5）光信号最大传输距离：≤10km6）相对湿度：≤90％2.2 光纤光栅感温火灾信号处理器1）电源供电方式： 220V AC 50Hz2）报警温度设定范围：65℃～105℃3）每通道最大传感器点数：20个/通道4）信号处理器每一通道响应时间：<0.38s5）测量光缆通道数：1~64通道6）环境温度：-5～50℃7）相对湿度：≤90%3光纤光栅感温火灾探测系统主要功能1）具有自检功能，可实时监测运行状况，并对故障点进行报警2）定温报警温度设置：65℃～105℃，参数可现场设置3）报警级别设定：预警、火警2级报警4）报警设备上具有人工复位按钮，出现报警后必须人工复位后才能取消报警信号。

光纤光栅感温火灾探测系统　光纤光栅感温火灾探测系统是以光纤作为信号的　传输与传感媒体，利用布喇格光栅的温度敏感性和光　的反射原理，能够实时探测沿光纤光栅感温点的温度　变化情况，超限时能声光报警。

该产品检测灵敏度高；　可进行分布测量，测量点可在５ｋｍ　范围内任意设置；　现场无电检测，本质安全防爆、抗电磁干扰、防雷击。

　特别适合石油、天燃气管道、化工、冶金、电力、消　防、能源、仓储、军工、核工业等场所使用。

　特点　l采用光栅进行信号检测、光纤进行信号传输，实现无电检测，本质安全防爆。

　l使用先进的光纤光栅作为测量单元，技术先进，测量精度高。

　l采用分布式测量方式，测量点多，方式灵活。

　l使用成熟的光电元件，成本低，可靠性好。

　l系统结构紧凑，安装简单，维护方便。

　技术参数　１）类型：差定温、可复位功能型　２）电源供电方式：ＤＣ２４Ｖ　由直流电源提供　３）报警温度出厂设定：预警７０℃、报警９０℃（用户可修改）　４）测温范围：０℃～９５℃　５）测量温度误差：±５℃　６）响应时间：≤２０ｓ　７）远传距离：　≤１０ｋｍ　８）工作环境温度：－４０℃～７５℃　９）相对湿度：　≤９０％　１０）最小弯曲半径：３００ｍｍ　光纤光栅感温火灾探测系统基本组成　光纤光栅感温火灾探测系统主要由光纤光栅感温火灾探测器和光纤光栅感温火灾探测信号处理器组成。

　光纤光栅感温火灾探测器由感温传感器探头、连接光缆、光缆连接器、传输光缆等部分组成。

　光纤光栅感温火灾探测信号处理器由调制解调器、信号转换处理电路和报警显示电路等部分组成。

　图１　为　光纤光栅感温火灾探测系统的结构示意图。

　图1 光纤光栅感温火灾探测系统结构示意图　1．感温传感器探头　2。

连接光缆 3。

光缆连接器 4。

传输光缆　5．信号处理器 6。

电缆4×1.5 7。

报警控制器或系统计算机　安装方式　根据用户使用地点和使用要求不同，光纤光栅感温火灾探测系统可以采用不同的安装方式。

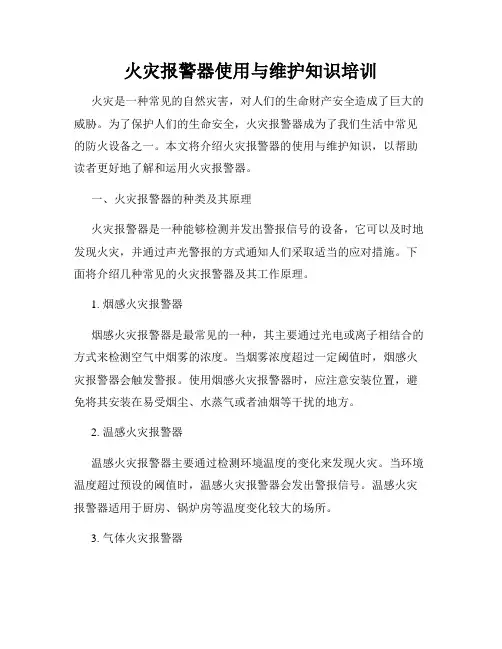

火灾报警器使用与维护知识培训火灾是一种常见的自然灾害，对人们的生命财产安全造成了巨大的威胁。

为了保护人们的生命安全，火灾报警器成为了我们生活中常见的防火设备之一。

本文将介绍火灾报警器的使用与维护知识，以帮助读者更好地了解和运用火灾报警器。

一、火灾报警器的种类及其原理火灾报警器是一种能够检测并发出警报信号的设备，它可以及时地发现火灾，并通过声光警报的方式通知人们采取适当的应对措施。

下面将介绍几种常见的火灾报警器及其工作原理。

1. 烟感火灾报警器烟感火灾报警器是最常见的一种，其主要通过光电或离子相结合的方式来检测空气中烟雾的浓度。

当烟雾浓度超过一定阈值时，烟感火灾报警器会触发警报。

使用烟感火灾报警器时，应注意安装位置，避免将其安装在易受烟尘、水蒸气或者油烟等干扰的地方。

2. 温感火灾报警器温感火灾报警器主要通过检测环境温度的变化来发现火灾。

当环境温度超过预设的阈值时，温感火灾报警器会发出警报信号。

温感火灾报警器适用于厨房、锅炉房等温度变化较大的场所。

3. 气体火灾报警器气体火灾报警器主要用于检测可燃气体的浓度，例如甲烷、丙烷等。

当可燃气体浓度超出预设范围时，气体火灾报警器会发出警报。

它适用于家庭用气、工业区域等可能发生气体泄漏的场所。

二、正确使用火灾报警器的方法1. 安装位置选择根据不同种类的火灾报警器，选择适当的安装位置非常重要。

一般来说，烟感火灾报警器应安装在天花板中心位置，避免过分靠近墙壁。

温感火灾报警器应安装在易受高温影响的地方，比如厨房。

气体火灾报警器应安装在离潜在泄漏源较近的地方。

2. 定期测试功能火灾报警器属于一种安全设备，为了保证其正常工作，我们应定期测试其功能。

一般情况下，每月应测试一次，测试方法是按下测试按钮，确认警报声和灯光均正常。

3. 定期更换电池对于使用电池供电的火灾报警器，定期更换电池也是十分重要的。

一般建议每6个月更换一次电池。

同时，及时清洁电池和探测器的接触点，确保信号的正常传输。

安全光栅培训知识点总结一、安全光栅的概念和作用安全光栅是一种用于机械设备安全防护的光电传感器，它可以监测设备周围的区域，一旦检测到有人或物体进入禁止区域，就会立即停止设备运转，以确保人员和设备的安全。

安全光栅的主要作用如下：1. 防护作用：安全光栅能够及时发现危险的情况，保护人员不受伤害。

2. 停机保护：一旦安全光栅检测到危险情况，可以立即停止设备的运转，避免事故的发生。

3. 检测功能：安全光栅还可以用于检测物体的位置、大小、形状等信息。

二、安全光栅的工作原理安全光栅的工作原理是利用光电传感器发射和接收光信号来监测设备周围的区域。

当有物体或人员进入禁止区域时，会挡住传感器间的光线，从而触发安全光栅的报警信号，停止设备的运转。

安全光栅一般由发射器和接收器组成，发射器发射一束红外光，接收器接收光信号，当光线受阻时，接收器会产生信号，从而触发保护控制系统停止设备的运转。

同时，安全光栅还会配备反射器，通过反射器反射的光信号来实现监测作用。

三、安全光栅的安装和调试1. 安全光栅的安装位置应选择在设备的禁止区域周围，确保能够有效监测到人员和物体的进入。

2. 安全光栅的安装高度应根据设备的具体情况来确定，一般要保证能够有效覆盖到设备周围的禁止区域。

3. 安全光栅的安装角度要正确，保证光束能够正常传播，不会被遮挡或产生盲区。

4. 安全光栅的调试包括对发射器、接收器和反射器的功能进行测试，调整灵敏度和监测距离，确保能够准确监测到人员和物体的进入。

四、安全光栅的保养和维护1. 定期清洁安全光栅的透镜和反射器，保持光线通畅，避免灰尘和污垢影响传感器的工作。

2. 检查安全光栅的电源和连接线路，确保电源供应正常，连接牢固，没有短路或断路现象。

3. 对安全光栅进行定期的功能测试，检查发射器和接收器的工作是否正常，调整灵敏度和监测距离，确保能够及时发现危险情况。

4. 定期检查安全光栅的外观，确保没有损坏或老化的现象，必要时更换损坏的零部件，保证安全光栅的可靠性和稳定性。
