污水处理常用仪表基础知识污水处理常用仪表基础知识1. 概述污水处理是现代社会环保工程的重要组成部分，而仪表则是污水处理过程中不可或缺的工具。
本文将介绍污水处理常用仪表的基础知识，包括仪表的种类、工作原理以及在污水处理中的应用。
2. 仪表种类2.1 液位仪表液位仪表主要用于测量污水处理过程中的液位高度，常见的液位仪表有浮子式液位计、雷达液位计等。
浮子式液位计通过浮子在液面上的浮沉来反映液位高度，而雷达液位计则利用雷达波的回波时间来计算液位。
2.2 流量仪表流量仪表用于测量污水处理过程中的流量大小，常见的流量仪表有流量计、涡街流量计等。
流量计通过流体通过管道的压力差来计算流速，进而得到流量；涡街流量计则是根据流体通过涡街传感器时产生的涡街频率来测量流量。
2.3 温度和压力仪表温度和压力仪表主要用于测量污水处理过程中的温度和压力，常见的仪表有温度计、压力计等。
温度计通过测量物体或介质的温度来获取温度信息，压力计则通过测量气体或液体对封闭容器的压力来获取压力信息。
2.4 pH和溶解氧仪表pH和溶解氧仪表主要用于测量污水处理过程中的pH值和溶解氧含量，常见的仪表有pH计和溶解氧仪等。
pH计通过测量溶液中的氢离子浓度来确定pH值，溶解氧仪则是利用电化学方法来测量溶液中的溶解氧含量。
3. 仪表工作原理不同种类的仪表有不同的工作原理，下面简要介绍一些常见仪表的工作原理。
3.1 浮子式液位计浮子式液位计利用浮子在液面上的浮沉来反映液位高度。
当液位上升时，浮子被抬升；当液位下降时，浮子下沉。
通过测量浮子的浮沉高度，可以确定液位的高低。
3.2 流量计流量计通过测量流体通过管道的压力差来计算流速，进而得到流量。
常见的流量计有差压流量计和涡街流量计。
差压流量计利用管道中的节流装置产生压差，通过测量压差来计算流速；涡街流量计则是根据流体通过涡街传感器时产生的涡街频率来测量流量。
3.3 pH计pH计通过测量溶液中的氢离子浓度来确定pH值。

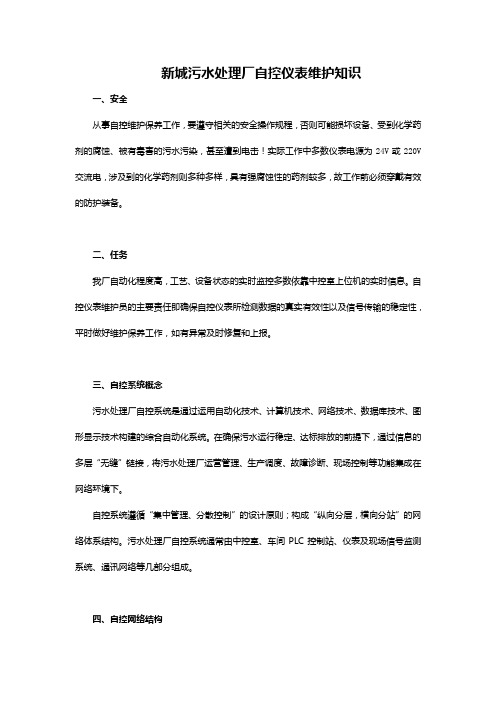

新城污水处理厂自控仪表维护知识一、安全从事自控维护保养工作，要遵守相关的安全操作规程，否则可能损坏设备、受到化学药剂的腐蚀、被有毒害的污水污染，甚至遭到电击！实际工作中多数仪表电源为24V或220V 交流电，涉及到的化学药剂则多种多样，具有强腐蚀性的药剂较多，故工作前必须穿戴有效的防护装备。
二、任务我厂自动化程度高，工艺、设备状态的实时监控多数依靠中控室上位机的实时信息。
自控仪表维护员的主要责任即确保自控仪表所检测数据的真实有效性以及信号传输的稳定性，平时做好维护保养工作，如有异常及时修复和上报。
三、自控系统概念污水处理厂自控系统是通过运用自动化技术、计算机技术、网络技术、数据库技术、图形显示技术构建的综合自动化系统。
在确保污水运行稳定、达标排放的前提下，通过信息的多层“无缝”链接，将污水处理厂运营管理、生产调度、故障诊断、现场控制等功能集成在网络环境下。
自控系统遵循“集中管理、分散控制”的设计原则；构成“纵向分层，横向分站”的网络体系结构。
污水处理厂自控系统通常由中控室、车间PLC控制站、仪表及现场信号监测系统、通讯网络等几部分组成。
四、自控网络结构此网络结构为环状结构。
仪表设备将检测信号发送至现场PLC控制站，PLC采集后延顺时针方向通过交换机逐个发送至中央控制室，当环中有一台交换机损坏时，可改为逆时针传输信号，一定程度上提升了可靠性，同时造价较经济。
五、现场PLC控制站PLC可编程逻辑控制器。
采用可编程的存储器，用于内部存储程序，执行逻辑运算、顺序控制等面向用户的指令，并通过数字或模拟式输入/输出,控制各种设备。
从左到右依次为电源、CPU、开关量输入模块、开关量输出模块、模拟量输入模块、模拟量输出模块。
不同品牌的PLC设备略有差异。
PLC控制站的基本组成六、中控室监控计算机的主要功能监控计算机安装有组态监控软件 IFIX、Intouch、WinCC，其读取PLC存储器里的设备状态和仪表信号，在监控软件上显示出来，并生成报表和历史曲线，此外还可设定控制参数，并通过PLC对设备进行远程控制，一旦工艺参数超过预设值，或设备异常停机，发出声、光报警信号给值班人员。
污水厂常用仪表的工作原理及维护要点1、pH计又叫酸度计，是能连续测定水溶液的氢离子浓度的仪器。
由变送器和测量传感器两大部分组成。
污水厂为了了解污水的酸碱度的情况，一般在沉砂池后安装。
1）工作原理在被测液体中插入两个不同的电极，其中一个电极的电位随溶液氢离子浓度的改变而改变为工作电极。
另一个电极具有固定的电极，叫参比电极，这两个电极形成一个原电池，测定两个电极间的电势，在仪器上通过直流放大器放大后，以数字或指针的形式在仪表上显示出来，就可直到被测液体的pH值。
这也称为PH的电位法测量。
PH计的核心是电位计，通常装有温度补偿装置，用来校正温度对电极的影响。
（配图）2）操作维护及使用注意事项对PH仪的操作主要由两部分组成：一是对电极的清洁与检查；二是标定，即每次清洁后对电极进行精度的定位调节。
由于测量电极长时间浸泡在污水里，电机的表面会产生污垢，严重的回影响到测量的准确，使测量误差加大。
因此，污水厂根据实际=情况一般每3~6个月对电极清洗一次或季节有明显交替时对其进行清洗标定。
电极保存与清洗的方法如下：保存电极时，应使其测量部位浸泡在饱和KCL溶液中，在初次使用或久置不用重新使用时，使用前应检查玻璃球面有无斑点与裂痕，内部充填液是否饱满。
如玻璃电极上的附着物易于去除，可直接用清水冲洗，并用滤纸吸去或轻试，不能用力擦，参比电极可使用软毛刷、合适的清洗液清洗。
如电极附着大量油脂或乳化物时，可放入清洗剂清洗。
如电极附着无机盐结垢，可将其浸泡于0.1mol 浓度的盐酸溶液中，带结垢溶解后用水充分清洗。
若处理效果不明显，可用丙酮或乙醚进行清洗。
使用前，玻璃电极测量部位要在蒸馏水中浸泡24h以上，以形成良好的水化层。
用特殊方法处理后，电极的寿命会收到影响。
因此，除非不得已，最好不使用。
在安装或拆卸时，必须注意玻璃电极的测量部位不要碰到硬物，防止损坏，同时也不宜接触到油性物质。
对仪表的电路连接、防水、有无断路与渗漏等情况进行检查时，要仔细认真。
污水处理常用仪表基础知识在污水处理系统中，仪表是非常重要的设备之一，用于监测、控制和记录污水处理过程中的各项参数和指标。
本文将介绍一些污水处理常用仪表的基础知识，包括仪表的类型、原理、安装、维护等方面内容。
一、pH仪表pH仪表用于测量污水中的酸碱度，常用于控制污水处理过程中的中和反应。
pH仪表的原理是通过测量溶液中氢离子的活性来确定酸碱度。
安装时应选择合适的位置并校正仪表，保持其准确性。
维护时需要定期清洁电极，并进行校验和校准。
二、浊度仪浊度仪用于测量污水中的悬浮颗粒物的浓度，常用于监测污水处理过程中的澄清效果。
浊度仪的原理是通过测量光的散射来确定悬浮颗粒物的浓度。
安装时应选择合适的位置并校正仪表，保持其准确性。
维护时需要定期清洁浊度仪的光路系统，并进行校验和校准。
三、溶解氧仪溶解氧仪用于测量污水中的溶解氧含量，常用于评估污水处理过程中的好氧反应。
溶解氧仪的原理是利用电化学方法或光学方法测量溶液中的溶解氧含量。
安装时应选择合适的位置并校正仪表，保持其准确性。
维护时需要定期清洁电极，并进行校验和校准。
四、氨氮仪氨氮仪用于测量污水中的氨氮含量，常用于控制污水处理过程中的氨氧化反应。
氨氮仪的原理是利用化学方法测量溶液中的氨氮含量。
安装时应选择合适的位置并校正仪表，保持其准确性。
维护时需要定期清洁仪表的化学反应池，并进行校验和校准。
附件：1·pH仪表使用指南2·浊度仪使用指南3·溶解氧仪使用指南4·氨氮仪使用指南法律名词及注释：1·污水处理：根据国家法律法规对污水进行收集、输送、处理等工艺过程的总称。
2·pH：表示酸碱度的指标，数值越小表示越酸性，数值越大表示越碱性。
3·水质标准：根据国家标准制定的水质指标，用于评估水体的污染程度。
4·溶解氧：指水体中溶解的氧气分子的含量，是评估水体水质好坏的重要指标。
5·氨氮：指水体中溶解的氨态氮的含量，是评估水体富营养化程度的重要指标。

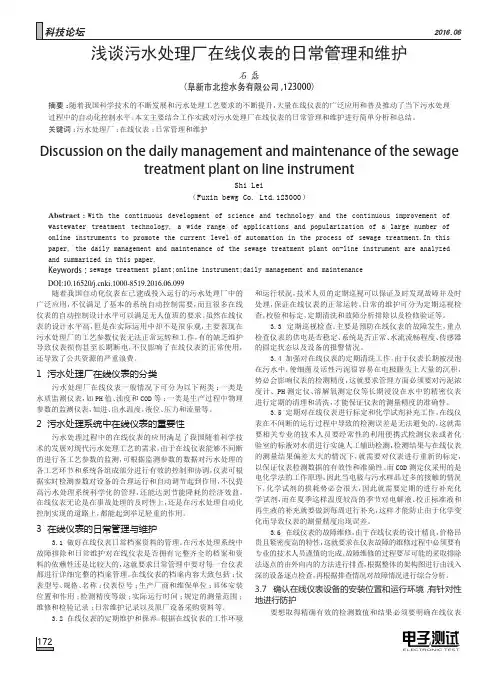

浅谈污水处理厂在线仪表的日常管理和维护石 磊（阜新市北控水务有限公司,123000）摘要：随着我国科学技术的不断发展和污水处理工艺要求的不断提升，大量在线仪表的广泛应用和普及推动了当下污水处理过程中的自动化控制水平。
本文主要结合工作实践对污水处理厂在线仪表的日常管理和维护进行简单分析和总结。
关键词：污水处理厂；在线仪表；日常管理和维护Discussion on the daily management and maintenance of the sewagetreatment plant on line instrumentShi Lei（Fuxin bewg Co. Ltd.123000）Abstract：With the continuous development of science and technology and the continuous improvement of wastewater treatment technology, a wide range of applications and popularization of a large number of online instruments to promote the current level of automation in the process of sewage treatment.In this paper, the daily management and maintenance of the sewage treatment plant on-line instrument are analyzed and summarized in this paper.Keywords：sewage treatment plant;online instrument;daily management and maintenance随着我国自动化仪表在已建成投入运行的污水处理厂中的广泛应用，不仅满足了基本的系统自动控制需要，而且很多在线仪表的自动控制设计水平可以满足无人值班的要求。
